| Type de produit | Amplificateur de puissance stéréo |
| Puissance de sortie | 2 x 150 W (stéréo, 8 ohms) / 1 x 400 W (mono ponté, 8 ohms) |
| Impédance des haut-parleurs | 4 à 8 ohms (stéréo), 8 ohms minimum (ponté) |
| Entrées audio | 2 paires RCA (Entrée Fixe et Entrée Variable) |
| Sorties haut-parleurs | 2 paires de bornes à vis (A et B) compatibles bi-câblage |
| Mode ponté | Oui, sélectionnable via interrupteur Bridge Mode |
| Écrêtage doux (Soft Clipping) | Oui, circuit exclusif NAD limitant la distorsion à haut volume |
| Asservissement 12 V | Entrée trigger 12 V (mini-jack 3,5 mm) pour mise en marche à distance |
| Détection de signal (Sleep/Wake) | Oui, avec LED Sense ; passage automatique en veille après 5 min sans signal |
| Commande vacances | Interrupteur Vacation pour couper l'alimentation en veille prolongée |
| Protection | Circuit de protection contre surchauffe, court-circuit et impédance basse |
| Alimentation | Secteur 230 V AC (50/60 Hz) |
| Dimensions (L x H x P) | 435 x 145 x 340 mm |
| Poids | 12 kg |
| Code couleur des entrées | Rouge pour voie droite, blanc pour voie gauche |
FOIRE AUX QUESTIONS - C272 NAD
Questions des utilisateurs sur C272 NAD
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Amplificateur audio au format PDF gratuitement ! Retrouvez votre notice C272 - NAD et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil C272 de la marque NAD.
MODE D'EMPLOI C272 NAD

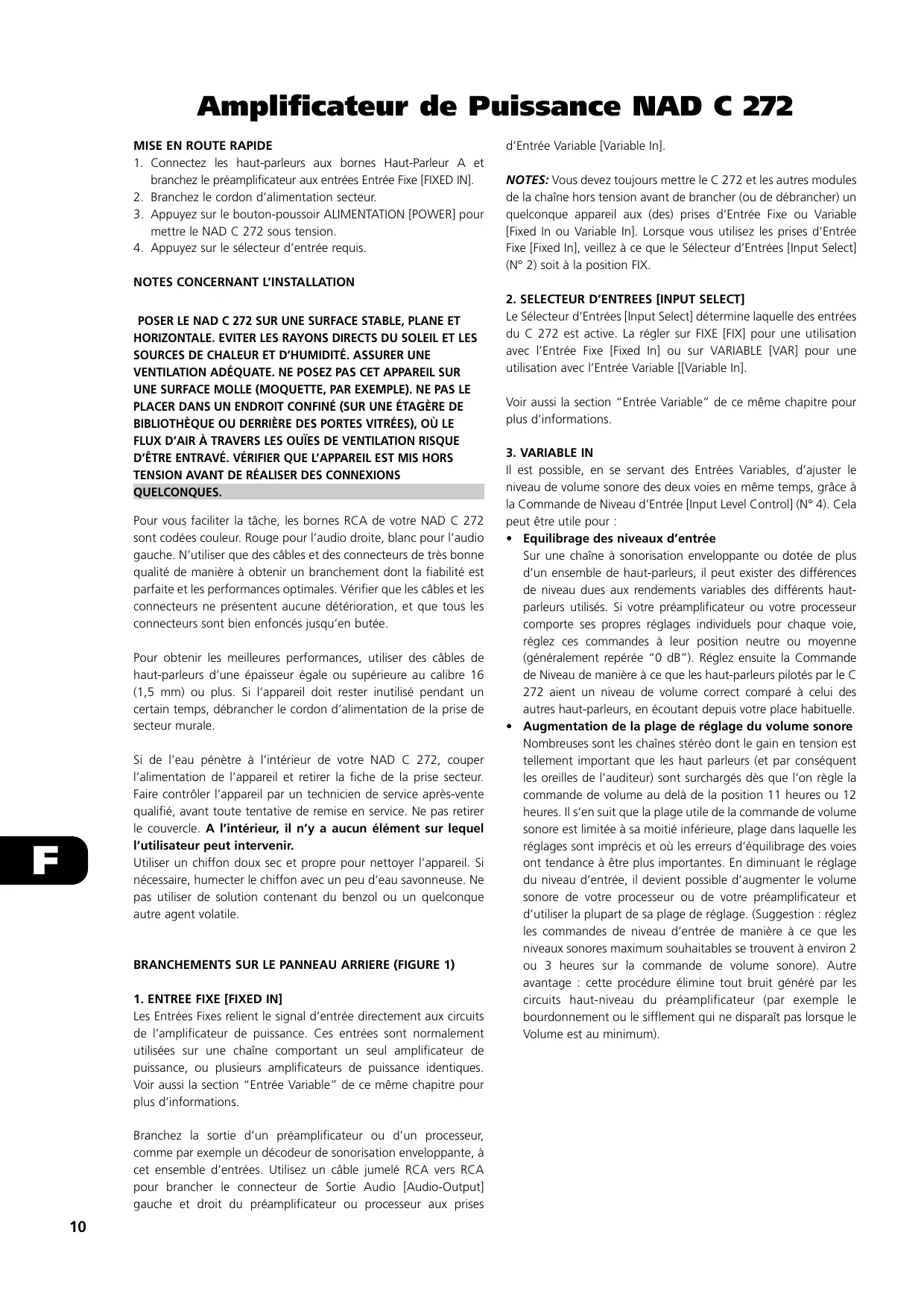

Amplificateur de Puissance NAD C 272
MISE EN ROUTE RAPIDE
- Connectez les haut-parleurs aux bornes Haut-Parleur A et branchez le préamplificateur aux entrées Entrée Fixe [FIXED IN].
- Branchez le cordon d'alimentation secteur.
- Appuyez sur le bouton-poussoir ALIMENTATION [POWER] pour mettre le NAD C 272 sous tension.
- Appuyez sur le sélecteur d'entrée requis.
NOTES CONCERNANT L'INSTALLATION
POSER LE NAD C 272 SUR UNE SURFACE STABLE, PLANE ET HORIZONTALE. EVITER LES RAYONS DIRECTS DU SOLEIL ET LES SOURCES DE CHALEUR ET D'HUMIDITÉ. ASSURER UNE VENTILATION ADÉQUATE. NE POSEZ PAS CET APPAREIL SUR UNE SURFACE MOLLE (MOQUETTE, PAR EXEMPLE). NE PAS LE PLACER DANS UN ENDROIT CONFINÉ (SUR UNE ÉTAGÈRE DE BIBLIOTHÈQUE OU DERRIÈRE DES PORTES VITRÉES), OÙ LE FLUX D'AIR À TRAVERS LES OUÏES DE VENTILATION RISQUE D'ÊTRE ENTRAVÉ. VÉRIFIER QUE L'APPAREIL EST MIS HORS TENSION AVANT DE RÉALISER DES CONNEXIONS QUELCONQUES.
Pour vous faciliter la tâche, les bornes RCA de votre NAD C 272 sont codées couleur. Rouge pour l'audio droite, blanc pour l'audio gauche. N'utiliser que des câbles et des connecteurs de très bonne qualité de manière à obtenir un branchement dont la fiabilité est parfaite et les performances optimales. Vérifier que les câbles et les connecteurs ne présentent aucune détérioration, et que tous les connecteurs sont bien enfoncés jusqu'en butée.
Pour obtenir les meilleures performances, utiliser des câbles de haut-parleurs d'une épaisseur égale ou supérieure au calibre 16 (1,5 mm) ou plus. Si l'appareil doit rester inutilisé pendant un certain temps, débrancher le cordon d'alimentation de la prise de secteur murale.
Si de l'eau pénètre à l'intérieur de votre NAD C 272, couper l'alimentation de l'appareil et retirer la fiche de la prise secteur. Faire contrôler l'appareil par un technicien de service après-vente qualifié, avant toute tentative de remise en service. Ne pas retirer le couvercle. A l'intérieur, il n'y a aucun élément sur lequel l'utilisateur peut intervenir.
Utiliser un chiffon doux sec et propre pour nettoyer l'appareil. Si nécessaire, humecter le chiffon avec un peu d'eau savonneuse. Ne pas utiliser de solution contenant du benzol ou un quelconque autre agent volatile.
BRANCHEMENTS SUR LE PANNEAU ARRIERE (FIGURE 1)
Les Entrées Fixes relient le signal d'entrée directement aux circuits de l'amplificateur de puissance. Ces entrées sont normalement utilisées sur une chaîne comportant un seul amplificateur de puissance, ou plusieurs amplificateurs de puissance identiques. Voir aussi la section "Entrée Variable" de ce même chapitre pour plus d'informations.
Branchez la sortie d'un préamplificateur ou d'un processeur, comme par exemple un décodeur de sonorisation enveloppante, à cet ensemble d'entrées. Utilisez un câble jumelé RCA vers RCA pour brancher le connecteur de Sortie Audio [Audio-Output] gauche et droit du préamplificateur ou processeur aux prises d'Entrée Variable [Variable In].
NOTES: Vous devez toujours mettre le C 272 et les autres modules de la chaîne hors tension avant de brancher (ou de débrancher) un quelconque appareil aux (des) prises d'Entrée Fixe ou Variable [Fixed In ou Variable In]. Lorsque vous utilisez les prises d'Entrée Fixe [Fixed In], veillez à ce que le Sélecteur d'Entrées [Input Select] (N° 2) soit à la position FIX.
2. SELECTEUR D'ENTREES [INPUT SELECT]
Le Sélecteur d'Entrées [Input Select] détermine laquelle des entrées du C 272 est active. La régler sur FIXE [FIX] pour une utilisation avec l'Entrée Fixe [Fixed In] ou sur VARIABLE [VAR] pour une utilisation avec l'Entrée Variable [[Variable In].
Voir aussi la section "Entrée Variable" de ce même chapitre pour plus d'informations.
3. VARIABLE IN
Il est possible, en se servant des Entrées Variables, d'ajuster le niveau de volume sonore des deux voies en même temps, grâce à la Commande de Niveau d'Entrée [Input Level Control] (N° 4). Cela peut être utile pour :
• Equilibrage des niveaux d'entrée
Sur une chaîne à sonorisation enveloppante ou dotée de plus d'un ensemble de haut-parleurs, il peut exister des différences de niveau dues aux rendements variables des différents haut-parleurs utilisés. Si votre préamplificateur ou votre processeur comporte ses propres réglages individuels pour chaque voie, réglez ces commandes à leur position neutre ou moyenne (généralement repérée "0 dB"). Réglez ensuite la Commande de Niveau de manière à ce que les haut-parleurs pilotés par le C 272 aient un niveau de volume correct comparé à celui des autres haut-parleurs, en écoutant depuis votre place habituelle.
- Augmentation de la plage de réglage du volume sonore Nombreuses sont les chaînes stéréo dont le gain en tension est tellement important que les haut parleurs (et par conséquent les oreilles de l'auditeur) sont surchargés dès que l'on règle la commande de volume au delà de la position 11 heures ou 12 heures. Il s'en suit que la plage utile de la commande de volume sonore est limitée à sa moitié inférieure, plage dans laquelle les réglages sont imprécis et où les erreurs d'équilibrage des voies ont tendance à être plus importantes. En diminuant le réglage du niveau d'entrée, il devient possible d'augmenter le volume sonore de votre processeur ou de votre préamplificateur et d'utiliser la plupart de sa plage de réglage. (Suggestion : réglez les commandes de niveau d'entrée de manière à ce que les niveaux sonores maximum souhaitables se trouvent à environ 2 ou 3 heures sur la commande de volume sonore). Autre avantage : cette procédure élimine tout bruit généré par les circuits haut-niveau du préamplificateur (par exemple le bourdonnement ou le sifflement qui ne disparaît pas lorsque le Volume est au minimum).
- Bi-Amplificateurs
Certains haut-parleurs comportent des branchements distincts pour les sections BF (Basses Fréquences) et HF (Hautes Fréquences) de l'enceinte. Ce dispositif permet d'utiliser ces haut-parleurs en mode "Bi-Amplificateurs", grâce auquel un amplificateur de puissance distinct est utilisé pour chaque section, BF et HF. Cela peut améliorer la qualité globale de la sonorité. Lorsque vous utilisez une configuration Bi-Amplificateurs comportant des modèles d'amplificateurs de puissance non identiques, il est probable que l'un des amplificateurs ait un "gain" plus important que celui de l'autre, ce qui entraîne un déséquilibrage au niveau du woofer et du tweeter du haut-parleur. Réglez la commande de niveau de manière à ce que l'équilibre entre le woofer et le tweeter soit parfait (gain identique pour les deux amplificateurs).
Branchez la sortie d'un préamplificateur ou d'un processeur, comme par exemple un décodeur de sonorisation enveloppante, à cet ensemble d'entrées. Utilisez un câble jumelé RCA vers RCA pour brancher le connecteur de Sortie Audio [Audio-Output] gauche et droit du préamplificateur ou processeur aux prises d'Entrée Variable [Variable In].
NOTES: Vous devez toujours mettre le C 272 et les autres modules de la chaîne hors tension avant de brancher (ou de débrancher) un quelconque appareil aux (des) prises d'Entrée Fixe ou Variable [Fixed In ou Variable In].
Lorsque vous utilisez les prises d'Entrée Variable [Variable In], veillez à ce que le Sélecteur d'Entrées [Input Select] (N° 2) soit à la position VAR.
4. COMMANDE DE NIVEAU D'ENTREE [INPUT LEVEL]
La commande de Niveau d'Entrée [Input Level] n'a d'effet que sur l'Entrée Variable [Variable In] (N° 3). Grâce à cette commande, le volume sonore de l'amplificateur est réglable de zéro (butée anti-horaire) à maximum (butée horaire). Voir aussi la section "Entrée Variable" de ce même chapitre pour plus d'informations.
NOTA: Vous devez toujours mettre le C 272 et les autres modules de la chaîne hors tension avant de brancher (ou de débrancher) un quelconque appareil aux (des) prises d'Entrée Fixe ou Variable [Fixed In ou Variable In].
Le NAD C 272 est équipé de deux jeux de connecteurs pour haut-parleurs, câblés en parallèle, afin de faciliter le branchement de plusieurs paires de haut-parleurs ("Bi-Câblage"). Utilisez les connecteurs Haut-Parleurs A [Speakers A] pour connecter les haut-parleurs "principaux" et utilisez les connecteurs Haut-Parleurs B [Speakers B] pour connecter (par exemple) une deuxième paire de haut-parleurs située dans une autre pièce.
En fonctionnement normal, connectez le haut-parleur droit aux bornes repérées "R+" et "R-", en vous assurant que la borne "R+" est reliée à la borne "+" du haut-parleur et que la borne "R-" est reliée à la borne "-" du haut-parleur. Branchez les bornes repérées "L+" et "L-" au haut-parleur gauche en procédant de la même manière.
En Mode Ponté [Bridge], branchez le haut-parleur unique aux bornes repérées "R+" et "L+" en vous assurant que la borne "L+" est reliée à la borne "+" de votre haut-parleur et que la borne "R+" est reliée à la borne "-" du haut-parleur. Reportez-vous aussi à la section "Mode Ponté" de ce même chapitre (N° 6). N'utilisez que du fil torsadé haute puissance (calibre 16 ; 1,5 mm ou plus) pour brancher les haut-parleurs à votre NAD C 272.
On peut utiliser les bornes pour courants élevés comme bornes à visser pour les câbles comportant des cosses plates, des broches ou des fils nus.
FILS NUS ET BORNES A BROCHES
Les fils nus et les broches s'insèrent dans le trou diamétral percé dans la tige de la borne. Desserrez la bague en plastique de la borne de haut-parleur jusqu'à ce que le trou axial dans la tige soit visible. Insérez la broche ou le fil nu dans le trou, puis fixez le câble en vissant la bague de la borne. Veillez à ce qu'aucun fil nu des câbles des haut-parleurs ne touche le panneau arrière ou une autre prise. Veillez à ce qu'il n'y ait que 1 cm (1/2") de fil nu ou de broche et qu'il n'y ait aucun brin libre sur les fils des haut-parleurs.
NOTA: Assurez-vous que l'impédance des haut-parleurs est d'au moins 4 ohms si vous ne connectez qu'une paire de haut-parleurs ; assurez-vous que l'impédance de tous les haut-parleurs est d'au moins 8 ohms si vous connectez deux paires de haut-parleurs.
En Mode Ponté, l'impédance du haut-parleur unique doit aussi être d'au moins 8 ohms. Vous devez toujours mettre le C 272 et les autres modules de la chaîne hors tension avant de brancher ou de débrancher les haut-parleurs.
6. MODE PONTE
L'amplificateur de puissance stéréophonique NAD C 272 peut être configuré en mode monophonique (Mode Ponté [Bridge Mode]), pour obtenir une puissance de sortie plus que doublée : 2 x 150 Watts en mode stéréo pour 1 x 400 Watts en mode mono. Le NAD C 272 peut donc être utilisé comme élément d'une chaîne stéréophonique haute puissance ou d'une chaîne de Cinéma à Domicile ; il suffit de connecter d'autres amplificateurs à la chaîne.
Mettez le sélecteur de MODE PONTE [BRIDGE MODE] à la position Ponté [Bridge] et branchez le haut-parleur aux bornes repérées "L+" et "R+", en vous assurant que la borne "L+" est reliée à la borne "+" du haut-parleur et que la borne "R+" est reliée à la borne "-" du haut-parleur. Connectez la source à l'Entrée Fixe [FIXED IN] Gauche ou à l'Entrée Variable [VARIABLE IN] Gauche.
En Mode Ponté, le NAD C 272 aura une puissance de sortie d'environ 400 W avec un haut-parleur de 8 ohms. Dans ce mode, les sections d'amplificateur fonctionneront comme si l'impédance du haut-parleur avait été divisée par deux. Pour cette raison, il est déconseillé d'utiliser des haut-parleurs de faible impédance (moins de 8 ohms) en Mode Ponté, car cela risquerait de provoquer le déclenchement du dispositif de coupure thermique lorsque l'amplificateur fonctionne à puissance élevée.
L'indicateur de Mode Ponté [Bridge] de la face parlante (Fig. 2 ; N° 6) s'allume lorsque l'amplificateur fonctionne en mode Ponté.
NOTES: Il ne faut rien connecter aux prises d'Entrée Fixe [FIXED IN] Droite ou d'Entrée Variable [VARIABLE IN] Droite lorsque le Mode Ponté est sélectionné.
Vous devez toujours mettre le C 272 et les autres modules de la chaîne hors tension avant de brancher (ou de débrancher) un quelconque appareil aux (des) prises d'Entrée Fixe ou Variable [Fixed In ou Variable In].
7. ECRETAGE DOUX [SOFT CLIPPING™]
Lorsqu'un amplificateur est poussé au-delà de sa puissance de sortie spécifiée, on entend un son dur et déformé lors des passages à sonorité forte. Cela provient du fait que l'amplificateur coupe ou "écrête de façon dure" les pointes sonores pour lesquelles sa conception ne permet pas la reproduction. Le circuit d'Ecrêtage Doux™, de NAD, limite en douceur la forme d'onde à la sortie, pour minimiser la distorsion audible lorsque l'amplificateur est poussé au-delà de ses limites.
Si votre écoute comporte des niveaux modérés de puissance, vous pouvez laisser l'Ecrêtage Doux sur ARRET [OFF]. Si, par contre, vous pensez passer de la musique à des niveaux très élevés, susceptibles de dépasser la capacité de puissance de l'amplificateur, nous préconisons de mettre l'Ecrêtage Doux sur "MARCHE" [ON].
L'indicateur d'Ecrêtage Doux [Soft Clipping™] sur la face parlante s'allume lorsque l'amplificateur est en mode Ecrêtage Doux.
8. MARCHE-ARRET AUTO ASSERVISSEMENT 12 V [12V TRIGGER]
L'entrée Asservissement 12 V du C 272 permet d'assurer la mise en Marche ou en Veille de l'appareil à distance, à partir d'un module externe.
Mettez l'interrupteur Asservissement 12 V [12V Trigger] à la position MARCHE [ON] pour activer l'entrée Asservissement 12 V. Lorsque cet interrupteur est en position Arrêt [Off], l'entrée d'asservissement 12 V n'est pas active. Voir la section "Entrée Asservissement 12 V" ci-dessous, pour plus d'informations.
9. ENTREE ASSERVISSEMENT 12 V [12 V TRIGGER IN]
Cette entrée permet d'assurer la mise en Veille ou en Marche du C 272 à partir d'un appareil externe, comme par exemple un préamplificateur, un processeur AV, etc ..., dans la mesure où cet appareil est doté d'une sortie d'asservissement 12 V.
Pour permettre la mise en Veille ou en Marche du C 272 à partir d'un module externe, connectez l'entrée d'asservissement 12 V du C 272 au jack de sortie CC du module externe. Le connecteur requis est une fiche Mini-Jack standard de 3,5 mm ("mono") : L'extrémité de la fiche jack correspond au "+" et la tige correspond à l'asservissement 12 V, c'est à dire au "-" ou à la masse.
NOTES: L'Asservissement 12 V du C 272 fonctionne dans une plage de tension de 6 à 15 V CC, et sa consommation de courant est typiquement inférieure à 10 mA. Vérifiez les caractéristiques de la borne de sortie d'Asservissement du module externe pour vous assurer qu'elles sont compatibles avec l'entrée d'Asservissement 12 V du C 272. Tous les appareils NAD équipés d'un Asservissement 12 V sont entièrement compatibles avec la sortie Asservissement 12 V du C 272.
Avant de réaliser un quelconque branchement à une entrée ou à une sortie d'Asservissement 12 V, assurez-vous que tous les appareils sont débranchés du secteur.
Tout non respect de la consigne ci-dessus pourrait provoquer la détérioration du C 272 ou de tout appareil auxiliaire qui lui est connecté. En cas de doute concernant les branchements, l'installation et l'utilisation de la sortie d'Asservissement 12 V, consultez votre revendeur NAD.
10. CORDON ALIMENTATION SECTEUR
Branchez le cordon secteur à une prise de courant murale en état de marche. Veillez à ce que tous les branchements aient été faits avant de brancher le cordon au secteur.
11. SÉLECTEUR VACATION ON/OFF
Le sélecteur VACANCES [VACATION] est la principale commande marche/arrêt de l'amplificateur. Lorsque l'interrupteur est en position Marche, l'amplificateur est en veille et la LED orange au dessus du bouton Marche/Arrêt de la face parlante s'allume. Si l'amplificateur doit rester inutilisé pendant une longue période, mettez le sélecteur VACANCES en position VACANCES [VACATION].
12. SÉLECTEUR SLEEP/WAKE, SENSE/DEFEAT
La logique du sélecteur VEILLE/ÉVEIL - CAPTEUR INHIBÉ [SLEEP/WAKE, SENSE/DEFEAT] gère l'état de veille/marche de l'amplificateur en fonction de l'absence ou de la présence d'un signal audio sur les entrées sur les voies d'entrée de l'amplificateur. Le sélecteur VEILLE/ÉVEIL - CAPTEUR INHIBÉ doit être en position VEILLE/ÉVEIL [SLEEP/WAKE] afin de pouvoir utiliser cette logique. Lorsque sélecteur VEILLE/ÉVEIL - CAPTEUR INHIBÉ est en position CAPTEUR INHIBÉ [SENSE/DEFEAT], cette commande logique est désactivée.
Lorsque le sélecteur est en position VEILLE/ÉVEIL [SLEEP/WAKE], l'amplificateur NAD série CI passe instantanément en mode marche, à partir du mode veille, dès qu'il détecte un signal sur une voie quelconque, ce qui est indiqué par l'allumage d'une LED verte CAPTEUR [SENSE] sur la face parlante (signal d'entrée supérieur à environ 20mV eff.). Si tous les signaux audio sont absents pendant environ 5 minutes, l'amplificateur repasse automatiquement en mode Veille, ce qui est indiqué par l'extinction de la LED CAPTEUR [SENSE] et l'allumage de la LED orange au dessus du bouton Marche/Arrêt de la face parlante.
COMMANDES SUR LA FACE PARLANTE (FIGURE 2)
1. LAMPE TÉMOIN DE VEILLE / PROTECTION [STAND-BY/PROTECTION]
Après la mise sous tension, la lampe témoin s'allume en rouge puis, après une courte pause, passe au vert pour indiquer que l'amplificateur est prêt à fonctionner.
Dans le cas d'une très mauvaise utilisation de l'amplificateur, liée par exemple à une surchauffe, à des haut-parleurs d'impédance excessivement basse ou à un court-circuit, etc ..., l'amplificateur activera ses circuits de Protection. La lampe témoin s'allumera en rouge et le son sera coupé. Dans un cas comme celui-ci, mettez l'amplificateur hors tension, attendez qu'il refroidisse et/ou vérifiez le branchement des haut-parleurs, et vérifiez que l'impédance globale des haut-parleurs ne passe pas en dessous de 4 ohms (ou 8 ohms en Mode Ponté). Après avoir éliminé la cause de l'activation des circuits de protection, remettez l'amplificateur sous tension.
Le schéma ci-dessous montre le fonctionnement de la lampe témoin de Veille / Protection :
| Vert | Orange | Rouge | |
| Fonctionnement normal | ● | ||
| Veille | ● | ||
| Protection | ● |
2. MARCHE / ARRET [POWER ON/OFF]
Appuyez sur ce bouton pour mettre l'amplificateur sous tension ou hors tension. La lampe témoin Marche/Veille [Power On/Standby] (N° 1), située juste au dessus du bouton de mise sous tension et de l'indicateur de Protection s'allume. Après quelques secondes, la LED de Protection s'éteindra et l'amplificateur sera prêt à fonctionner.
3. INDICATEUR d'ASSERVISSEMENT [TRIGGER]
La LED d'ASSERVISSEMENT 12 V [12V-TRIGGER] s'allume en vert lorsque l'amplificateur passe du mode veille en mode marche suite à la présence d'un signal sur l'entrée 12 V (reportez-vous à la rubrique "Commandes et branchements sur le panneau arrière" : section ASSERVISSEMENT 12 V [12V-TRIGGER INPUT]). Après avoir mis l'amplificateur sous tension via l'ENTRÉE ASSERVISSEMENT 12 V [12V-IN TRIGGER], vous ne pourrez le remettre en état de veille qu'en faisant disparaître le signal 12 V.
4. INDICATEUR CAPTEUR [SENSE]
La LED CAPTEUR [SENSE] s'allume lorsque l'amplificateur reçoit un signal supérieur à 20mV eff. sur l'une de ses entrées (reportez-vous à la rubrique "Commandes et branchements sur le panneau arrière" : section VEILLE/ÉVEIL - CAPTEUR INHIBÉ [SLEEP/WAKE, SENSE/DEFEAT]). Après avoir mis l'amplificateur sous tension via la logique de détection VEILLE/ÉVEIL [SLEEP/WAKE], vous ne pourrez le remettre en état de veille qu'en faisant disparaître les signaux sur toutes les entrées de l'amplificateur.
5. INDICATEUR D'ECRETAGE DOUX [SOFT CLIPPING™]
L'indicateur vert d'ECRETAGE DOUX indique que le mode d'Ecrêtage [Doux Soft Clipping™] est actif. Reportez-vous aussi au chapitre "Branchements sur le panneau arrière", section 7 "Ecrêtage Doux", pour de plus amples informations.
6. INDICATEUR DE MODE PONTE [BRIDGE MODE]
L'indicateur de MODE PONTE s'allume (orange) lorsque le C 272 est en Mode Ponté. Voir aussi le chapitre "Branchements sur le panneau arrière", section 6 "Ecrêtage Doux" pour plus d'informations.
ATO LOGIC DE NAD
La mise en marche de l'amplificateur série CI peut être effectuée de trois façons distinctes, pour une flexibilité totale de la chaîne : 1) à l'aide de l'interrupteur de la face parlante, 2) via le circuit d'ASSERVISSEMENT 12 V [12V-TRIGGER], ou 3) via un circuit de détection de signal VEILLE/ÉVEIL [SLEEP/WAKE]. La commande MARCHE/ARRÊT [ON/OFF] est gérée par le circuit Logique de Mise en Marche Automatique [Automated Turn-On logic - ATO Logic], qui nécessite que l'on remette l'amplificateur en mode veille en utilisant la même commande que pour sa mise en marche. Autrement dit, si vous mettez l'amplificateur en marche grâce à un signal de commande 12 V, il est impossible de le remettre en veille à l'aide de l'interrupteur sur la face parlante ; l'amplificateur doit obligatoirement attendre la disparition du signal de commande 12 V. Dans la pratique, vous n'utiliserez qu'une seule de ces trois méthodes une fois l'installation de votre amplificateur NAD série CI terminée.
TABLEAU DE LOGIQUE DE MISE EN MARCHE AUTOMATIQUE [ATO LOGIC]
| INTERRUPTEUR [“SWITCH”] | LED orange au dessus de l'interrupteur de la face parlante | LED verte INTERRUPTEUR [“SWITCH”] | LED verte d'ASSERVISSEMENT 12 V [12V-TRIGGER] | LED verte CAPTEUR [SENSE] |
| Interrupteur VACANCES [VACATION] en position [“OFF”] | ÉTEINTE | ÉTEINTE | ÉTEINTE | ÉTEINTE |
| Interrupteur VACANCES [VACATION] en position MARCHE [ON] | ORANGE | ÉTEINTE | ARRÊT | ÉTEINTE |
| Impulsion sur le bouton interrupteur d'alimentation sur la face parlante, alors que l'interrupteur VACANCES [VACATION] est en position MARCHE [ON] | VERTE | ALLUMÉE | ÉTEINTE | ÉTEINTE |
| Nouvelle impulsion sur le bouton interrupteur d'alimentation sur la face parlante, alors que l'interrupteur VACANCES [VACATION] est en position MARCHE [ON] | ORANGE | ÉTEINTE | ÉTEINTE | ÉTEINTE |
| d'ASSERVISSEMENT 12V [12V-TRIGGER] | LED orange au dessus de l'interrupteur de la face parlante | LED verte INTERRUPTEUR [“SWITCH”] | LED verte d'ASSERVISSEMENT 12 V [12V-TRIGGER] | LED verte CAPTEUR [SENSE] |
| Interrupteur VACANCES [VACATION] en position [“OFF”] | ÉTEINTE | ÉTEINTE | ÉTEINTE | ÉTEINE |
| Interrupteur VACANCES [VACATION] en position MARCHE [“ON”] | ORANGE | ÉTEINTE | ÉTEINTE | ÉTEINTE |
| ENTRÉE ASSERVISSEMENT 12 V = 0 V avec Interrupteur VACANCES [VACATION] en position MARCHE [“ON”] | ORANGE | ÉTEINTE | ÉTEINTE | ÉTEINTE |
| ENTRÉE ASSERVISSEMENT 12 V = 12 V avec Interrupteur VACANCES [VACATION] en position MARCHE [“ON”] | VERTE | ÉTEINTE | ALLUMÉE | ÉTEINTE |
| VEILLE/ÉVEIL [SLEEP/WAKE] | LED orange au dessus de l'interrupteur de la face parlante | LED verte INTERRUPTEUR [“SWITCH”] | LED verte d'ASSERVISSEMENT 12 V [12V-TRIGGER] | LED verte CAPTEUR [SENSE] |
| Interrupteur VACANCES [VACATION] en position [“OFF”] | ÉTEINTE | ÉTEINTE | ÉTEINTE | ÉTEINETE |
| Interrupteur VACANCES [VACATION] en position “MARCHE” [“ON”] | ORANGE | ÉTEINTE | ÉTEINTE | ÉTEINTE |
| Sélecteur VEILLE/ÉVEIL - CAPTEUR INHIBÉ [SLEEP/WAKE - SENSE DEFEAT] en position CAPTEUR INHIBÉ [SENSE DEFEAT) avec interrupteur VACANCES [VACATION] en position “MARCHE” [“ON”] | ORANGE | ÉTEINTE | ÉTEINTE | ÉTEINTE |
| Sélecteur VEILLE/ÉVEIL - CAPTEUR INHIBÉ [SLEEP/WAKE - SENSE DEFEAT] en position VEILLE/ÉVEIL [SLEEP/WAKE] et n’importe quelle entrée source est à plus de 20mV, avec interrupteur VACANCES [VACATION] en position “MARCHE” [“ON”] | VERTE | ÉTEINTE | ÉTEINTE | ALLUMÉE |
| DEPANNAGE | ||
| Problème | Cause | Solution |
| AUCUN SON | Câble secteur débranché, ou alimentation coupée.Sélecteur d'Entrée non réglé sur l'entrée activeCommande de Niveau d'Entrée réglée au minimum | Vérifier si le cordon d'alimentation est branché et que la prise murale est sous tensionRégler le sélecteur sur l'entrée activeTournez la commande pour afficher le niveau correct |
| PAS DE SON SUR UNE VOIE | Commande de balance non centrée.Haut-parleurs incorrectement branchés ou détériorés.Câble d'entrée débranché ou détérioré. | Centrer la commande de balance.Vérifier les branchements et les haut-parleurs.Vérifier les câbles et les branchements. |
| GRAVES FAIBLES / IMAGE STEREO DIFFUSE OU INEXISTANTE | Haut-parleurs câblés en déphasé.Le Mode Ponté est sélectionné alors que les haut-parleurs sont connectés normalement | Vérifier le branchement de tous les haut-parleurs de la chaîne.Désactiver le Mode Ponté |
| LA LED D'ALIMENTATION / PROTECTION RESTE ROUGE LORS DE LA MISE SOUS TENSION | Court-circuit dans le câblage des haut-parleurs | Mettre l'amplificateur hors tension et vérifier le branchement des câbles des deux haut-parleurs, aussi bien sur le panneau arrière que sur les haut-parleurs eux-mêmes, puis remettre l'amplificateur sous tension. |
| LA LED D'ALIMENTATION / PROTECTION PASSE AU ROUGE PENDANT L'UTILISATION | L'amplificateur a surchaufféL'impédance globale des haut-parleurs est trop faible | Mettre l'amplificateur hors tension.Vérifier que les fentes d'aération sur le dessus et le dessous de l'amplificateur sont dégagées de toute obstruction. Une fois que l'amplificateur aura refroidi, le remettre sous tension.Vérifier que l'impédance globale des haut-parleurs n'est pas inférieure à 4 ohms.Vérifier qu'il n'y a aucun court-circuit au niveau des câbles des haut-parleurs |
