BEDIENUNGSANLEITUNG C272 NAD

5. HAUT-PARLEURS A & HAUT-PARLEURS B

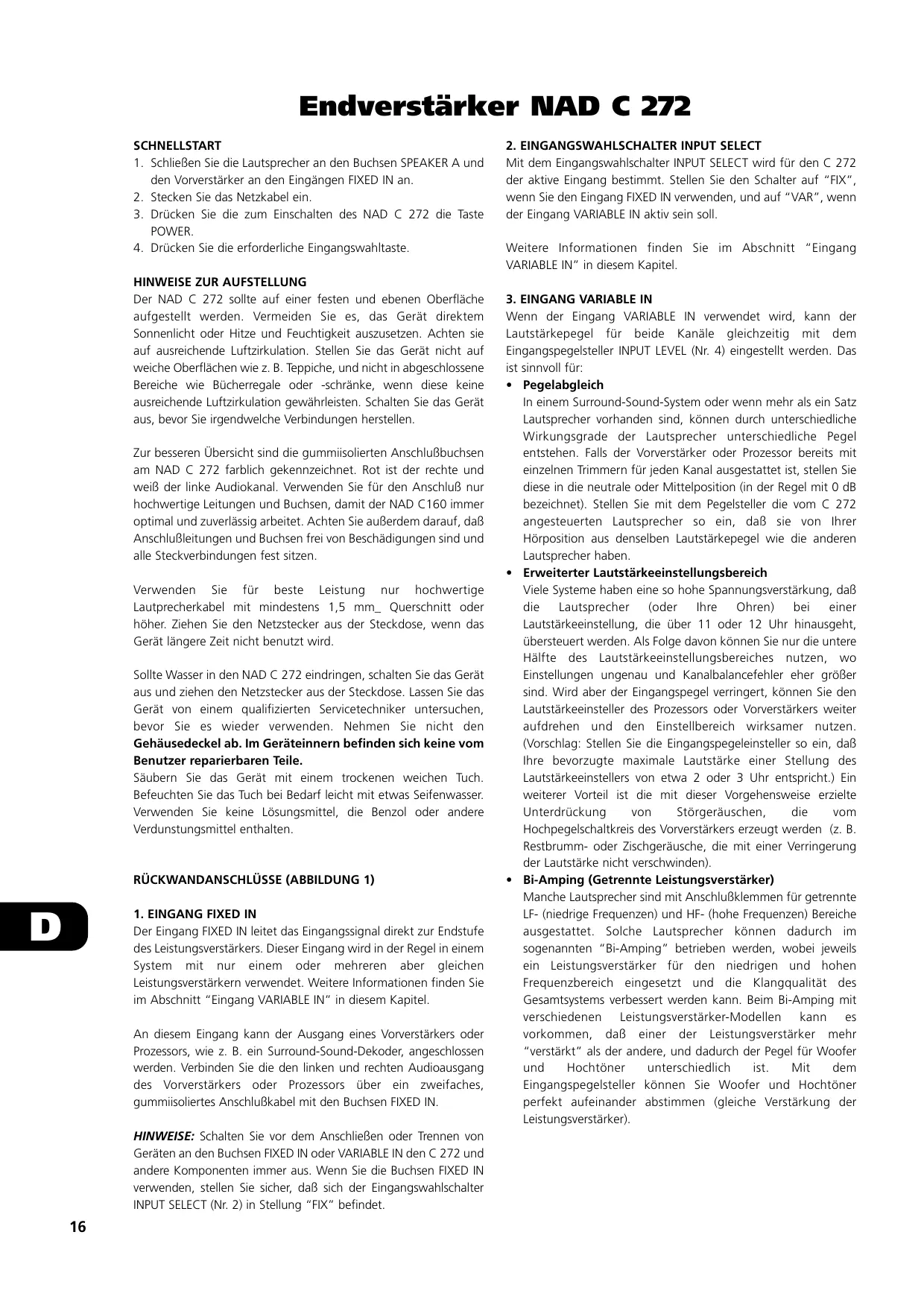

Endverstärker NAD C 272 SCHNELLSTART

1. Schließen Sie die Lautsprecher an den Buchsen SPEAKER A und

den Vorverstärker an den Eingängen FIXED IN an.

2. Stecken Sie das Netzkabel ein.

3. Drücken Sie die zum Einschalten des NAD C 272 die Taste

4. Drücken Sie die erforderliche Eingangswahltaste.

HINWEISE ZUR AUFSTELLUNG

Der NAD C 272 sollte auf einer festen und ebenen Oberfläche aufgestellt werden. Vermeiden Sie es, das Gerät direktem Sonnenlicht oder Hitze und Feuchtigkeit auszusetzen. Achten sie auf ausreichende Luftzirkulation. Stellen Sie das Gerät nicht auf weiche Oberflächen wie z. B. Teppiche, und nicht in abgeschlossene Bereiche wie Bücherregale oder -schränke, wenn diese keine ausreichende Luftzirkulation gewährleisten. Schalten Sie das Gerät aus, bevor Sie irgendwelche Verbindungen herstellen. Zur besseren Übersicht sind die gummiisolierten Anschlußbuchsen am NAD C 272 farblich gekennzeichnet. Rot ist der rechte und weiß der linke Audiokanal. Verwenden Sie für den Anschluß nur hochwertige Leitungen und Buchsen, damit der NAD C160 immer optimal und zuverlässig arbeitet. Achten Sie außerdem darauf, daß Anschlußleitungen und Buchsen frei von Beschädigungen sind und alle Steckverbindungen fest sitzen. Verwenden Sie für beste Leistung nur hochwertige Lautprecherkabel mit mindestens 1,5 mm_ Querschnitt oder höher. Ziehen Sie den Netzstecker aus der Steckdose, wenn das Gerät längere Zeit nicht benutzt wird. Sollte Wasser in den NAD C 272 eindringen, schalten Sie das Gerät aus und ziehen den Netzstecker aus der Steckdose. Lassen Sie das Gerät von einem qualifizierten Servicetechniker untersuchen, bevor Sie es wieder verwenden. Nehmen Sie nicht den Gehäusedeckel ab. Im Geräteinnern befinden sich keine vom Benutzer reparierbaren Teile. Säubern Sie das Gerät mit einem trockenen weichen Tuch. Befeuchten Sie das Tuch bei Bedarf leicht mit etwas Seifenwasser. Verwenden Sie keine Lösungsmittel, die Benzol oder andere Verdunstungsmittel enthalten. RÜCKWANDANSCHLÜSSE (ABBILDUNG 1)

Der Eingang FIXED IN leitet das Eingangssignal direkt zur Endstufe des Leistungsverstärkers. Dieser Eingang wird in der Regel in einem System mit nur einem oder mehreren aber gleichen Leistungsverstärkern verwendet. Weitere Informationen finden Sie im Abschnitt “Eingang VARIABLE IN” in diesem Kapitel.

An diesem Eingang kann der Ausgang eines Vorverstärkers oder Prozessors, wie z. B. ein Surround-Sound-Dekoder, angeschlossen werden. Verbinden Sie die den linken und rechten Audioausgang des Vorverstärkers oder Prozessors über ein zweifaches, gummiisoliertes Anschlußkabel mit den Buchsen FIXED IN. HINWEISE: Schalten Sie vor dem Anschließen oder Trennen von Geräten an den Buchsen FIXED IN oder VARIABLE IN den C 272 und andere Komponenten immer aus. Wenn Sie die Buchsen FIXED IN verwenden, stellen Sie sicher, daß sich der Eingangswahlschalter INPUT SELECT (Nr. 2) in Stellung “FIX” befindet.

Mit dem Eingangswahlschalter INPUT SELECT wird für den C 272 der aktive Eingang bestimmt. Stellen Sie den Schalter auf “FIX”, wenn Sie den Eingang FIXED IN verwenden, und auf “VAR”, wenn der Eingang VARIABLE IN aktiv sein soll. Weitere Informationen finden Sie im Abschnitt “Eingang VARIABLE IN” in diesem Kapitel.

3. EINGANG VARIABLE IN

Wenn der Eingang VARIABLE IN verwendet wird, kann der Lautstärkepegel für beide Kanäle gleichzeitig mit dem Eingangspegelsteller INPUT LEVEL (Nr. 4) eingestellt werden. Das ist sinnvoll für:

• Pegelabgleich In einem Surround-Sound-System oder wenn mehr als ein Satz Lautsprecher vorhanden sind, können durch unterschiedliche Wirkungsgrade der Lautsprecher unterschiedliche Pegel entstehen. Falls der Vorverstärker oder Prozessor bereits mit einzelnen Trimmern für jeden Kanal ausgestattet ist, stellen Sie diese in die neutrale oder Mittelposition (in der Regel mit 0 dB bezeichnet). Stellen Sie mit dem Pegelsteller die vom C 272 angesteuerten Lautsprecher so ein, daß sie von Ihrer Hörposition aus denselben Lautstärkepegel wie die anderen Lautsprecher haben.
• Erweiterter Lautstärkeeinstellungsbereich Viele Systeme haben eine so hohe Spannungsverstärkung, daß die Lautsprecher (oder Ihre Ohren) bei einer Lautstärkeeinstellung, die über 11 oder 12 Uhr hinausgeht, übersteuert werden. Als Folge davon können Sie nur die untere Hälfte des Lautstärkeeinstellungsbereiches nutzen, wo Einstellungen ungenau und Kanalbalancefehler eher größer sind. Wird aber der Eingangspegel verringert, können Sie den Lautstärkeeinsteller des Prozessors oder Vorverstärkers weiter aufdrehen und den Einstellbereich wirksamer nutzen. (Vorschlag: Stellen Sie die Eingangspegeleinsteller so ein, daß Ihre bevorzugte maximale Lautstärke einer Stellung des Lautstärkeeinstellers von etwa 2 oder 3 Uhr entspricht.) Ein weiterer Vorteil ist die mit dieser Vorgehensweise erzielte Unterdrückung von Störgeräuschen, die vom Hochpegelschaltkreis des Vorverstärkers erzeugt werden (z. B. Restbrumm- oder Zischgeräusche, die mit einer Verringerung der Lautstärke nicht verschwinden).
• Bi-Amping (Getrennte Leistungsverstärker) Manche Lautsprecher sind mit Anschlußklemmen für getrennte LF- (niedrige Frequenzen) und HF- (hohe Frequenzen) Bereiche ausgestattet. Solche Lautsprecher können dadurch im sogenannten “Bi-Amping” betrieben werden, wobei jeweils ein Leistungsverstärker für den niedrigen und hohen Frequenzbereich eingesetzt und die Klangqualität des Gesamtsystems verbessert werden kann. Beim Bi-Amping mit verschiedenen Leistungsverstärker-Modellen kann es vorkommen, daß einer der Leistungsverstärker mehr “verstärkt” als der andere, und dadurch der Pegel für Woofer und Hochtöner unterschiedlich ist. Mit dem Eingangspegelsteller können Sie Woofer und Hochtöner perfekt aufeinander abstimmen (gleiche Verstärkung der Leistungsverstärker). An diesem Eingang kann der Ausgang eines Vorverstärkers oder Prozessors, wie z. B. ein Surround-Sound-Dekoder, angeschlossen werden. Verbinden Sie den linken und rechten Audioausgang des Vorverstärkers oder Prozessors über ein zweifaches, gummiisoliertes Anschlußkabel mit den Buchsen VARIABLE IN. HINWEISE: Schalten Sie vor dem Anschließen oder Trennen von Geräten an den Buchsen FIXED IN oder VARIABLE IN den C 272 und andere Komponenten immer aus. Wenn Sie die Buchsen VARIABLE IN verwenden, stellen Sie sicher, daß sich der Eingangswahlschalter INPUT SELECT (Nr. 2) in Stellung “VAR” befindet.

4. EINGANGSPEGELSTELLER INPUT LEVEL

Der Eingangspegelsteller INPUT LEVEL arbeitet nur mir dem Eingang VARIABLE IN (Nr. 3). Mit diesem Einsteller kann der Lautstärkepegel zum Leistungsverstärker von Null (entgegen dem Uhrzeigersinn) bis auf Maximum (im Uhrzeigersinn ganz aufgedreht) eingestellt werden. Weitere Informationen finden Sie im Abschnitt “Eingang VARIABLE IN” in diesem Kapitel. HINWEIS: Schalten Sie vor dem Anschließen oder Trennen von Geräten an den Buchsen FIXED IN oder VARIABLE IN den C 272 und andere Komponenten immer aus.

5. LAUTSPRECHER A + B

(SPEAKERS A + SPEAKERS B) Der NAD C 272 ist mit zwei Sätzen Lautsprecheranschlüssen ausgestattet, die parallel geschaltet sind, um den Anschluß von mehreren Lautsprecherpaaren oder “Bi-Wiring” zu ermöglichen. Schließen Sie an den Buchsen SPEAKERS A die Hauptlautsprecher an, und an den Buchsen SPEAKERS B ein zweites Lautsprecherpaar, z. B. zuätzliche Lautsprecher, die sich in einem anderen Raum befinden. Verbinden Sie für den normalen Betrieb den rechten Lautsprecher mit den Klemmen “R +” (rechts +) und “R -” (rechts -) und achten Sie dabei darauf, daß “R +” mit der Klemme “+” des Lautsprechers und “R -” mit der Klemme “-” des Lautsprechers verbunden ist. Schließen Sie den linken Lautsprecher an den Klemmen “L +” (links +) und “L -” (links -) in der gleichen Weise an. Im Bridge-Modus schließen Sie den Einzel-Lautsprecher an den Klemmen “L +” und “R+” an. Achten Sie dabei darauf, daß Sie “L+” mit der Klemme “+”, und “R+” mit der Klemme “-” am Lautsprecher verbinden. Siehe auch Abschnitt “Bridge-Modus (Brückenschaltung)” in diesem Kapitel (Nr. 6). Verwenden Sie für den Anschluß von Lautsprechern am NAD C 272 immer schwere Litzenleitungen (1,5 mm_ oder höher). An die Schraubanschlußklemmen mit hoher Strombelastbarkeit können Kabel mit Kabelschuhen oder Endhülsen oder Kabel mit blanken Leitungsenden angeschlossen werden.

BLANKE DRÄHTE UND ENDHÜLSEN

Blanke Leitungsenden und Endhülsen sollten in das Stiftloch der Anschlußbuchse eingeführt werden. Lösen Sie die Lautsprecheranschluß-Kunststoffmutter, bis das Stiftloch freiliegt. Führen Sie die Endhülse oder das blanke Leitungsende in das Loch ein und sichern Sie die Leitung durch festes Anziehen der Kunststoffmutter. Stellen Sie sicher, daß keine blanken Litzen von Lautsprecherleitungen die Rückwand oder andere Anschlüsse berühren. Stellen Sie sicher, daß nur ca. 1 cm blankes Kabel oder Endhülse und keine losen Litzen vorhanden sind. HINWEIS: Stellen Sie sicher, daß die Lautsprecher-Impedanz 4 Ohm oder mehr beträgt, wenn nur ein Lautsprecherpaar angeschlossen wird. Achten Sie beim Anschluß von zwei Lautsprecherpaaren unbedingt darauf, daß die Impedanz aller Lautsprecher 8 Ohm übersteigt. Im Bridge-Modus sollte die Impedanz der Lautsprecher ebenfalls 8 Ohm oder mehr betragen. Schalten Sie vor dem Anschließen oder Trennen von Lautsprechern den C 272 und andere Komponenten im System immer aus.

6. BRIDGE-MODUS (BRÜCKENSCHALTUNG)

Der Stereo-Leistungsverstärker NAD C 272 kann für den Monobetrieb (Bridge-Modus) konfiguriert werden. Dabei wird seine Ausgangsleistung mehr als verdoppelt: 2 x 150 gegenüber 1 x 400 Watt. Auf diese Weise kann der NAD C 272 durch Anschließen von zusätzlichen Leistungsverstärkern als Teil eines noch stärkeren Stereo- oder Heimkinosystems verwendet werden. Stellen Sie den Schalter BRIDGE MODE in die Position “Bridge” und schließen Sie den Lautsprecher an den Klemmen “L +” und “R+” an. Achten Sie dabei darauf, daß Sie “L+” mit der Klemme “+”, und “R+” mit der Klemme “-” am Lautsprecher verbinden. Schließen Sie die Tonquelle am linken Eingang FIXED IN oder VARIABLE IN an. In Brückenschaltung kann der NAD C 272 mit einem 8-OhmLautsprecher ca. 400 W erzeugen. In diesem Modus verhalten sich die Endstufen so, als wäre die Impedanz der Lautsprecher halbiert worden. Daher werden Lautsprecher mit niedriger Impedanz (weniger als 8 Ohm) für die Brückenschaltung nicht empfohlen. Bei hohen Spitzen könnte sonst der thermische Überlastschutz ansprechen und auslösen. Im Bridge-Modus leuchtet die Bridge-Modus-Anzeige auf der Frontplatte (Abb. 2, Nr. 6). HINWEISE: Schließen Sie keine Geräte an den rechten (RIGHT) Buchsen FIXED IN oder VARIABLE IN an, wenn der Bridge-Modus eingestellt ist. Schalten Sie vor dem Anschließen oder Trennen von Geräten an den Buchsen FIXED IN oder VARIABLE IN den C 272 und andere Komponenten immer aus.

Die Belastung eines Verstärkers über seine nominale Ausgangsleistung hinaus erzeugt bei lauten Passagen harte Verzerrungen. Dies wird durch das Abschneiden oder “Hard Clipping” der Ausgangsspitzen verursacht, für deren Wiedergabe der Verstärker nicht ausgelegt ist. Der „Soft Clipping”-Schaltkreis von NAD sorgt in solchen Fällen für eine weiche Ausgangssignalbegrenzung und minimiert hörbare Verzerrungen bei einer Übersteuerung des Verstärkers.

Wenn Sie in der Regel bei niedriger Ausgangslautstärke Musik hören, kann der Schalter für Soft Clipping™ in Stellung AUS (Off) bleiben. Bevorzugen Sie jedoch eine hohe Ausgangslautstärke mit ausgereizter Verstärkerleistung, schalten Sie das “Soft Clipping” über diesen Schalter ein. Die Soft-Clipping-LED auf der Frontplatte zeigt den Soft-ClippingModus des Verstärkers an.

Mit dem 12-V-Triggereingang des C 272 kann das Gerät über eine externe Komponente in den Bereitschaftsmodus oder ein- und ausgeschaltet werden. Um den 12-V-Triggereingang zu aktivieren, stellen Sie den 12-VTriggerschalter in die Position “ON”. In Stellung “OFF” ist der 12VV-Triggereingang deaktiviert. Weitere Informationen dazu finden Sie im Abschnitt 12-V-TRIGGER IN weiter unten.

9. EINGANG 12V TRIGGER IN

Mit diesem Eingang kann der C 272 über ein anderes Gerät wie z. B. einem Vorverstärker, AV-Prozessor oder Geräte, die ihrerseits mit einem 12-V-Triggerausgang ausgestattet sind, in den Bereitschaftmodus oder ein- und ausgeschaltet werden. Soll der C 272 über eine externe Komponente vom Netzbetrieb in den Bereitschaftsmodus geschaltet werden, verbinden Sie den 12V-Triggereingang des C 272 mit dem Gleichspannungsausgang dieser Komponente. Dazu wird ein 3,5-mm-StandardMiniaturstecker (“Mono”) benötigt. Die Spitze ist spannungsführend oder die “Plus”-Verbindung und der Kragen des Eingangssteckers bildet die 12-V-Trigger- oder GroundVerbindung (“Minus”).

1. BEREITSCHAFTSMODUS-/SCHUTZSCHALTUNGSANZEIGE

(STAND-BY/PROTECTION) Nach dem Einschalten leuchtet die LED zunächst rot und kurz danach grün, um die Betriebsbereitschaft des Verstärkers anzuzeigen. In Fällen von zu hoher Beanspruchung mit Überhitzung, bei extrem niedriger Lautsprecher-Impedanz, Kurzschluß usw. aktiviert der Verstärker die Schutzschaltung. Die Anzeige leuchtet rot und die Klangwiedergabe wird abgeschaltet. Schalten Sie in einem solchen Fall den Verstärker aus, warten bis er sich abgekühlt hat und/oder überprüfen die Lautsprecherverbindungen und stellen sicher, daß die Lautsprecher-Gesamtimpedanz 4 Ohm (8 Ohm im Brückenmodus) nicht unterschreitet. Sobald die Ursache für die Aktivierung der Schutzschaltung beseitigt ist, schalten Sie den Verstärker wieder ein. Die folgende Abbildung veranschaulicht den Betrieb der Bereitschaftsmodus-/Schutzschaltungsanzeige: Bevor Sie Verbindungen zu irgendwelchen 12-V-Triggerein-/ oder ausgängen herstellen, achten Sie darauf, daß alle Geräte vom Netz getrennt sind.

2. NETZ EIN/AUS (POWER ON/OFF)

Drücken Sie diese Taste, um den Verstärker ein- oder auszuschalten. Die Anzeige “Power On/Standby” (Nr. 1) direkt über der Netztaste und die Schutzschaltungsanzeige (Protection) leuchten auf. Nach ein paar Sekunden verlöscht die LED “Protection” wieder, wodurch angezeigt wird, daß der Verstärker betriebsbereit ist.

10. NETZKABELANSCHLUß (AC LINE CORD)

Stecken Sie das Netzkabel in eine funktionstüchtige Wechselspannungs-Steckdose ein. Stellen Sie sicher, daß vor dem Netzanschluß alle Anschlüsse hergestellt sind.

Der Schalter VACATION ist sozusagen der Hauptschalter des Verstärkers. Steht dieser Schalter in Stellung ON und leuchtet die gelbe LED über dem Netzschalter auf der Frontplatte, befindet sich der Verstärker im Bereitschaftsmodus. Wird der Verstärker über einen längeren Zeitraum nicht benutzt, stellen Sie den Schalter VACATION in die Position VACATION

12. SLEEP/WAKE, SENSE/DEFEAT

Die Schaltlogik SLEEP/WAKE, SENSE/DEFEAT kontrolliert den Standby/Ein-Status des Verstärkers über das (Nicht-)Vorhandensein eines Audiosignals an den Verstärkerkanaleingängen. Damit diese Kontrolle verwendet werden kann, muss sich der Schalter SLEEP/WAKE, SENSE/DEFEAT in Stellung SLEEP/WAKE befinden. In Stellung SENSE/DEFEAT ist diese Kontrolle deaktiviert. Steht der Schalter in Position SLEEP/WAKE, schaltet der NAD Verstärker der CI-Serie sofort aus dem Bereitschaftsmodus ein, wenn er an einem der Eingangskanäle ein Signal feststellt. Dies wird durch die leuchtende

FRONTPLATTENELEMENTE (ABBILDUNG 2) HINWEISE: Der Arbeitsbereich des 12-V-Triggers im C 272 beträgt 6 bis 15 V = bei einem Strombedarf von weniger als 10 mA. Überprüfen Sie die Daten des 12-V-Triggerausgangs des anderen Gerätes und stellen Sie sicher, daß diese mit dem 12-VTriggereingang des C 272 kompatibel sind. NAD-Komponenten mit einem 12-V-Triggerausgang sind mit dem 12-V-Triggereingang des C 272 voll kompatibel. Nichtbeachten kann zu Schäden am C 272 oder an mit ihm verbundenen Geräten führen. Wenn Sie noch Fragen zu Anschluß, Installation und Betrieb des 12-V-Triggerausgangs haben, wenden Sie sich bitte an Ihren NAD-Händler.

LED SENSE auf der Verstärker-Frontplatte angezeigt (Eingangssignal über 20mV/eff.). Sind ca. 5 Minuten lang keine Audiosignale mehr vorhanden, schaltet der Verstärker automatisch wieder in den Bereitschaftsmodus. Die grüne LED SENSE verlöscht und die gelbe LED über dem Schalter auf der Frontplatte leuchtet auf. Normalbetrieb Bereitschaftsmodus Schutzschaltung Grün

Die LED 12V-TRIGGER leuchtet grün, wenn der Verstärker vom Bereitschafts-modus über den 12-V-Eingang (siehe „Bedienelemente und Anschlüsse auf der Rückwand”: Abschnitt 12V-TRIGGER INPUT) eingeschaltet wird. Haben Sie den Verstärker über 12V-IN TRIGGER eingeschaltet, kann er auch nur über den Wegfall dieser 12V wieder in den Bereitschaftsmodus geschaltet werden.

Die LED SENSE leuchtet grün, wenn der Verstärker an einem seiner Eingänge ein Signal entdeckt, das größer als 20mV/eff ist (siehe „Bedienelemente und Anschlüsse auf der Rückwand”: Abschnitt SLEEP/WAKE, SENSE/DEFEAT). Haben Sie den Verstärker über den Schaltkreis SLEEP/WAKE eingeschaltet, kann er erst wieder in den Bereitschaftsmodus geschaltet werden, wenn an keinem Verstärkereingang mehr ein Signal anliegt.

5. ANZEIGE FÜR SOFT CLIPPING™

Die grüne Anzeige SOFT CLIPPING™ signalisiert den aktiven Soft Clipping™-Modus. Weitere Informationen dazu finden Sie in “Rückwandanschlüsse”, Abschnitt 7, Soft Clipping™.

6. ANZEIGE BRIDGE MODE

Die Anzeige BRIDGE MODE leuchtet gelb, wenn der C 272 in den Bridge-Modus (Brückenschaltung) geschaltet wird. Weitere Informationen dazu finden Sie in “Rückwandanschlüsse”, Abschnitt 6, “Bridge-Modus”.

Für eine uneingeschränkte Systemflexibilität kann der Verstärker der CISerie auf eine von drei Arten eingeschaltet werden: Mit dem Schalter auf der Frontplatte, über den 12V-TRIGGER-Schaltkreis oder über den „SLEEP/WAKE”-Signalerfassungsschaltkreis. Die EIN/AUS-Netzkontrolle wird über die automatische Einschaltlogik (ATO Logic) durchgeführt, die erfordert, dass der Verstärker in derselben Weise in den Bereitschaftsmodus geschaltet wird, in der er von diesem aus eingeschaltet worden ist. Mit anderen Worten: Wenn der Verstärker über ein 12-V-Steuersignal eingeschaltet wird, kann er nicht mit dem Schalter auf der Frontplatte in den Bereitschaftsmodus geschaltet werden, sondern er muss auf das Wegfallen des 12-V-Steuersignals warten. In der Praxis werden Sie wahrscheinlich nur eine der Methoden anwenden, sobald der Verstärker der NAD CI-Serie einmal aufgestellt ist. ATO-LOGIC-TABELLE Gelbe LED über Front-Netzschalter Grüne SCHALTER LED Grüne 12VTRIGGER LED Grüne SENSE LED Schalter VACATION steht auf OFF AUS AUS AUS AUS Schalter VACATION steht auf ON GELBE AUS AUS AUS Front-Netzschalter gedrückt bei Schalter VACATION auf ON GRÜNE EIN AUS AUS Front-Netzschalter gedrückt bei Schalter VACATION auf ON GELBE AUS AUS AUS Gelbe LED über Front-Netzschalter Grüne SCHALTER LED Grüne 12VTRIGGER LED Grüne SENSE LED Schalter VACATION steht auf OFF AUS AUS AUS AUS Schalter VACATION steht auf ON GELBE AUS AUS AUS 12-V-INPUT-TRIGGER = 0V und Schalter VACATION steht auf ON GELBE AUS AUS AUS 12-V-INPUT-TRIGGER = 12V und Schalter VACATION steht auf ON GRÜNE AUS EIN AUS Gelbe LED über Front-Netzschalter Grüne SCHALTER LED Grüne 12VTRIGGER LED Grüne SENSE LED Schalter VACATION steht auf OFF AUS AUS AUS AUS Schalter VACATION steht auf ON GELBE AUS AUS AUS Schalter SLEEP/WAKE SENSE DEFEAT steht auf SENSE DEFEAT und Schalter VACATION steht auf ON GELBE AUS AUS AUS Schalter SLEEP/WAKE SENSE DEFEAT steht auf SLEEP/WAKE und Signal an beliebigem Eingang ist größer als 20mV und Schalter VACATION steht auf ON GRÜNE AUS AUS EIN SCHALTER 12V-TRIGGER SLEEP/WAKE

PROBLEMLÖSUNG Problem KEIN TON

• Netzkabel ausgesteckt oder Netzschalter nicht “ON”
• Eingangswahlschalter nicht auf aktiven Eingang eingestellt
• Eingangspegelsteller in Minimalstellung

• Netzkabel und Netzschalter überprüfen

• Balanceeinsteller nicht in Mittelstellung

• Balanceeinsteller in Mittelstellung bringen
• Lautsprecher und Anschlüsse überprüfen
• Anschlußleitungen und Verbindungen überprüfen

• Lautsprecher nicht richtig angeschlossen oder defekt.
• Eingangsanschlußleitung ausgesteckt oder defekt

SCHWACHE BÄSSE/ UNDEUTLICHES

ODER KEIN STEREOKLANGBILD

• Lautsprecheranschlüsse verpolt
• Aktiver Bridge-Modus bei normal angeschlossenen Lautsprechern

• Pegelsteller auf richtigen Pegel einstellen

• Alle Lautsprecheranschlüsse im System überprüfen

• Kurzschluß in der Lautsprecherverkabelung

• Verstärker ausschalten und Anschlüsse von beiden Lautsprechern auf der Verstärkerrückwand und an den Lautsprechern überprüfen. Verstärker wieder einschalten

• Verstärker überhitzt

• Verstärker ausschalten. Sicherstellen, daß Lüftungsschlitze im Verstärker oben und unten nicht blockiert sind. Nach Abkühlung des Verstärkers wieder einschalten.
• Sicherstellen, daß die Gesamtimpedanz der Lautsprecher 4 Ohm nicht unterschreitet.
• Lautsprecherkabel auf Kurzschluß überprüfen

• Gesamtimpedanz der Lautsprecher zu niedrig

• Schalter auf aktiven Eingang einstellen
