C272 - Amplificatore audio NAD - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Amplificatore di potenza stereo
Potenza di uscita	2 x 150 W (stereo, 8 ohm) / 1 x 400 W (mono ponte, 8 ohm)
Impedenza degli altoparlanti	da 4 a 8 ohm (stereo), 8 ohm minimo (ponte)
Ingressi audio	2 coppie RCA (Ingresso Fisso e Ingresso Variabile)
Uscite altoparlanti	2 coppie di morsetti a vite (A e B) compatibili con bi-wiring
Modalità ponte	Sì, selezionabile tramite interruttore Bridge Mode
Soft Clipping (Soft Clipping)	Sì, circuito esclusivo NAD che limita la distorsione ad alto volume
Trigger 12 V	Ingresso trigger 12 V (mini-jack 3,5 mm) per accensione a distanza
Rilevamento del segnale (Sleep/Wake)	Sì, con LED Sense; passaggio automatico in standby dopo 5 min senza segnale
Comando vacanze	Interruttore Vacation per interrompere l'alimentazione in standby prolungato
Protezione	Circuito di protezione contro surriscaldamento, cortocircuito e bassa impedenza
Alimentazione	Rete 230 V AC (50/60 Hz)
Dimensioni (L x A x P)	435 x 145 x 340 mm
Peso	12 kg
Codice colore degli ingressi	Rosso per il canale destro, bianco per il canale sinistro

Domande frequenti - C272 NAD

Come collegare il mio preamplificatore al NAD C272?

Collegare l'uscita audio del preamplificatore agli ingressi Fixed In o Variable In utilizzando cavi RCA. Assicurarsi che il selettore d'ingresso sia impostato su FIX o VAR in base all'ingresso utilizzato. Spegnere sempre l'amplificatore prima di effettuare i collegamenti.

Qual è la differenza tra gli ingressi Fisso e Variabile?

L'ingresso Fixed In è un ingresso diretto senza regolazione del livello, ideale per l'uso con un preamplificatore standard. L'ingresso Variable In consente di regolare il volume globale tramite il comando del livello di ingresso, utile per bilanciare altoparlanti di diversa sensibilità o ottimizzare la gamma del volume.

Come utilizzare la modalità ponte (Bridge Mode)?

Posizionare l'interruttore Bridge Mode sulla posizione Bridge. Collegare l'altoparlante ai morsetti L+ (positivo) e R+ (negativo). L'impedenza deve essere di almeno 8 ohm. Collegare la sorgente solo all'ingresso sinistro (Fixed In o Variable In). Il LED Bridge si accende in arancione.

Quando utilizzare il Soft Clipping?

Attivare il Soft Clipping™ se si ascolta a livelli molto elevati che potrebbero superare la potenza dell'amplificatore. Questo attenua la distorsione limitando i picchi. Per un ascolto moderato, lasciarlo su Off. Il LED Soft Clipping si accende in verde quando il circuito è attivo.

Cosa fare se il LED di protezione rimane rosso?

Un LED rosso indica che il circuito di protezione è attivato. Spegnere l'amplificatore, verificare che non vi siano cortocircuiti sui cavi degli altoparlanti e che l'impedenza totale non sia inferiore a 4 ohm (8 ohm in modalità ponte). Attendere che l'apparecchio si raffreddi, quindi riaccenderlo.

Come utilizzare il trigger 12 V?

Collegare l'uscita trigger 12 V del preamplificatore o processore all'ingresso 12V Trigger In del C272 utilizzando un cavo mini-jack 3,5 mm mono. Impostare l'interruttore 12V Trigger su ON. L'amplificatore si accenderà automaticamente quando è presente un segnale 12 V.

Posso usare il bi-wiring per i miei diffusori?

Sì, il NAD C272 dispone di due serie di morsetti per altoparlanti (A e B) cablati in parallelo. Per il bi-wiring, collegare le sezioni dei bassi e degli alti del diffusore rispettivamente ai morsetti A e B. Assicurarsi che i ponticelli del diffusore siano rimossi.

Come funziona lo standby automatico (Sleep/Wake)?

Impostare il selettore Sleep/Wake - Sense/Defeat su Sleep/Wake. L'amplificatore passa in modalità accensione non appena rileva un segnale di almeno 20 mV su un ingresso. Dopo 5 minuti senza segnale, torna automaticamente in standby. Il LED Sense si accende in verde in presenza di segnale.

Posso collegare due coppie di diffusori?

Sì, utilizzare i morsetti Speakers A per la prima coppia e Speakers B per la seconda. L'impedenza totale non deve scendere al di sotto di 4 ohm: se si utilizzano due coppie, ogni diffusore deve avere un'impedenza di almeno 8 ohm.

Quali cavi utilizzare per gli altoparlanti?

Utilizzare cavi per altoparlanti intrecciati di calibro 16 (1,5 mm²) o più spessi. Le estremità possono essere fili nudi, spine o capicorda piatti. Inserire il filo nudo nel foro assiale del morsetto, quindi serrare l'anello. Assicurarsi che nessun filo tocchi il telaio.

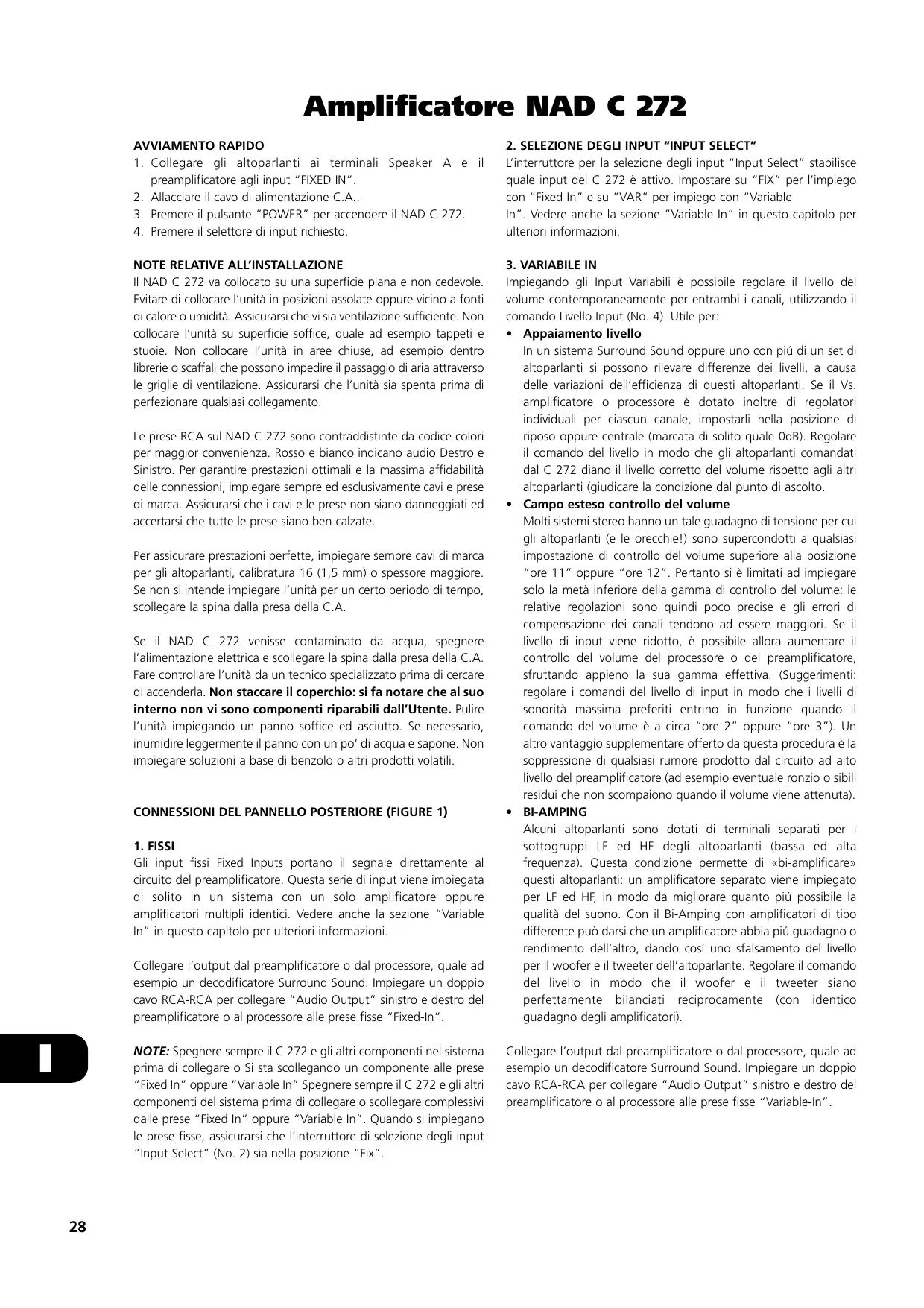

MANUALE UTENTE C272 NAD

Amplificatore NAD C 272

AVVIAMENTO RAPIDO

1. Collegare gli altoparlanti ai terminali Speaker A e il preamplificatore agli input "FIXED IN".
2. Allacciare il cavo di alimentazione C.A..
3. Premere il pulsante "POWER" per accendere il NAD C 272.
4. Premere il selettore di input richiesto.

NOTE RELATIVE ALL'INSTALLAZIONE

Il NAD C 272 va collocato su una superficie piana e non cedevole. Evitare di collocare l'unità in posizioni assolate oppure vicino a fonti di calore o umidità. Assicurarsi che vi sia ventilazione sufficiente. Non collocare l'unità su superficie soffice, quale ad esempio tappeti e stuoie. Non collocare l'unità in aree chiuse, ad esempio dentro librerie o scaffali che possono impedire il passaggio di aria attraverso le griglie di ventilazione. Assicurarsi che l'unità sia spenta prima di perfezionare qualsiasi collegamento.

Le prese RCA sul NAD C 272 sono contraddistinte da codice colori per maggior convenienza. Rosso e bianco indicano audio Destro e Sinistro. Per garantire prestazioni ottimali e la massima affidabilità delle connessioni, impiegare sempre ed esclusivamente cavi e prese di marca. Assicurarsi che i cavi e le prese non siano danneggiati ed accertarsi che tutte le prese siano ben calzate.

Per assicurare prestazioni perfette, impiegare sempre cavi di marca per gli altoparlanti, calibratura 16 (1,5 mm) o spessore maggiore. Se non si intende impiegare l'unità per un certo periodo di tempo, scollegare la spina dalla presa della C.A.

Se il NAD C 272 venisse contaminato da acqua, spegnere l'alimentazione elettrica e scollegare la spina dalla presa della C.A. Fare controllare l'unità da un tecnico specializzato prima di cercare di accenderla. Non staccare il coperchio: si fa notare che al suo interno non vi sono componenti riparabili dall'Utente. Pulire l'unità impiegando un panno soffice ed asciutto. Se necessario, inumidire leggermente il panno con un po' di acqua e sapone. Non impiegare soluzioni a base di benzolo o altri prodotti volatili.

CONNESSIONI DEL PANNELLO POSTERIORE (FIGURE 1)

1. FISSI

Gli input fissi Fixed Inputs portano il segnale direttamente al circuito del preamplificatore. Questa serie di input viene impiegata di solito in un sistema con un solo amplificatore oppure amplificatori multipli identici. Vedere anche la sezione "Variable In" in questo capitolo per ulteriori informazioni.

Collegare l'output dal preamplificatore o dal processore, quale ad esempio un decodificatore Surround Sound. Impiegare un doppio cavo RCA-RCA per collegare "Audio Output" sinistro e destro del preamplificatore o al processore alle prese fisse "Fixed-In".

NOTE: Spegnere sempre il C 272 e gli altri componenti nel sistema prima di collegare o Si sta scollegando un componente alle prese "Fixed In" oppure "Variable In" Spegnere sempre il C 272 e gli altri componenti del sistema prima di collegare o scollegare complessivi dalle prese "Fixed In" oppure "Variable In". Quando si impiegano le prese fisse, assicurarsi che l'interruttore di selezione degli input "Input Select" (No. 2) sia nella posizione "Fix".

2. SELEZIONE DEGLI INPUT "INPUT SELECT"

L'interruttore per la selezione degli input "Input Select" stabilisce quale input del C 272 è attivo. Impostare su "FIX" per l'impiego con "Fixed In" e su "VAR" per impiego con "Variable In". Vedere anche la sezione "Variable In" in questo capitolo per ulteriori informazioni.

3. VARIABILE IN

Impiegando gli Input Variabili è possibile regolare il livello del volume contemporaneamente per entrambi i canali, utilizzando il comando Livello Input (No. 4). Utile per:

- Appaiamento livello

In un sistema Surround Sound oppure uno con più di un set di altoparlanti si possono rilevare differenze dei livelli, a causa delle variazioni dell'efficienza di questi altoparlanti. Se il Vs. amplificatore o processore è dotato inoltre di regolatori individuali per ciascun canale, impostarli nella posizione di riposo oppure centrale (marcata di solito quale 0dB). Regolare il comando del livello in modo che gli altoparlanti comandati dal C 272 diano il livello corretto del volume rispetto agli altri altoparlanti (giudicare la condizione dal punto di ascolto.

- Campo esteso controllo del volume

Molti sistemi stereo hanno un tale guadagno di tensione per cui gli altoparlanti (e le orecchie!) sono supercondotti a qualsiasi impostazione di controllo del volume superiore alla posizione "ore 11" oppure "ore 12". Pertanto si è limitati ad impiegare solo la metà inferiore della gamma di controllo del volume: le relative regolazioni sono quindi poco precise e gli errori di compensazione dei canali tendono ad essere maggiori. Se il livello di input viene ridotto, è possibile allora aumentare il controllo del volume del processore o del preamplificatore, sfruttando appieno la sua gamma effettiva. (Suggerimenti: regolare i comandi del livello di input in modo che i livelli di sonorità massima preferiti entrino in funzione quando il comando del volume è a circa "ore 2" oppure "ore 3"). Un altro vantaggio supplementare offerto da questa procedura è la soppressione di qualsiasi rumore prodotto dal circuito ad alto livello del preamplificatore (ad esempio eventuale ronzio o sibili residui che non scompaiono quando il volume viene attenuta).

- BI-AMPING

Alcuni altoparlanti sono dotati di terminali separati per i sottogruppi LF ed HF degli altoparlanti (bassa ed alta frequenza). Questa condizione permette di «bi-amplificare» questi altoparlanti: un amplificatore separato viene impiegato per LF ed HF, in modo da migliorare quanto più possibile la qualità del suono. Con il Bi-Amping con amplificatori di tipo differente può darsi che un amplificatore abbia più guadagno o rendimento dell'altro, dando così uno sfalsamento del livello per il woofer e il tweeter dell'altoparlante. Regolare il comando del livello in modo che il woofer e il tweeter siano perfettamente bilanciati reciprocamente (con identico guadagno degli amplificatori).

Collegare l'output dal preamplificatore o dal processore, quale ad esempio un decodificatore Surround Sound. Impiegare un doppio cavo RCA-RCA per collegare "Audio Output" sinistro e destro del preamplificatore o al processore alle prese fisse "Variable-In".

NOTE: Spegnere sempre il C 272 e gli altri componenti del sistema prima di collegare o scollegare complessivi dalle prese "Fixed In" oppure "Variable In". Quando si impiegano le prese "Variable In" assicurarsi che l'interruttore di selezione degli input "input Select" (No. 2) sia alla posizione "VAR".

4. CONTROLLO LIVELLO DI INPUT

Il comando del livello di entrata funziona solo insieme a “Variable In” (No. 3). Impiegando questo comando è possibile regolare il volume all’amplificatore da zero (in senso antiorario) al massimo (ruotando completamente in senso orario). Vedere anche la sezione “Variable In” in questo capitolo per ulteriori informazioni.

NOTA: Spegnere sempre il C 272 e gli altri componenti del sistema prima di collegare o scollegare complessivi dalle prese "Fixed In" oppure "Variable In".

5. ALTOPARLANTI A ED ALTOPARLANTI B

Il NAD C 272 è dotato di due serie di connettori per altoparlanti, allacciati in parallelo per facilitare il collegamento di coppie multiple di altoparlanti ovvero “Bi-collegamento”. Impiegare i connettori Altoparlanti “A” per gli altoparlanti principali; impiegare i connettori Altoparlanti “B” per una seconda coppia di casse, ad esempio altoparlanti supplementari, disposti in altro locale.

Durante il funzionamento normale, collegare l'altoparlante destro ai terminali marcati "R+" ed "R-" assicurandosi che "R+" sia collegato al terminale "+" del Vs. altoparlante con "R-" connesso al terminale "-" dell'altoparlante. Collegare i terminali marcati "L+" ed "L-" in pari modo all'altoparlante sinistro.

Nel Bridge Mode, collegare l'altoparlante singolo ai terminali marcati "R+" ed "L+", accertandosi che "L+" sia connesso al terminale "+" del Vs. altoparlante, con "L+" connesso al terminale "-" dell'altoparlante. Fare riferimento alla sezione "Modo Ponticellare" nel presente capitolo (No. 6).

Impiegare sempre filo attorcigliato, tipo heavy duty (calibro 16; Spessore 1,5 mm o più) per collegare gli altoparlanti al Vs. NAD C 272. I terminali a morsetto per l'alta corrente possono essere impiegati quali terminali a vite per quei cavi con prese o capocorda a forcella oppure a piedini, oppure infine per cavi con fili scoperti.

FILI SCOPERTI E CONNETTORI A PIEDINI

I fili scoperti e le prese a piedini vanno infilati nel foro nel gambo del terminale. Svitare la boccola in plastica dei terminali degli altoparlanti per scoprire il foro nel gambo della vite. Infilare il piedino o il cavo scoperto nel foro e fissare il cavo serrando la boccola del terminale. Assicurarsi che il filo spelato dai cavi degli altoparlanti non possa fare contatto contro il pannello posteriore o altre prese. Assicurarsi che vi sia solo un centimetro di cavo o piedino scoperto, controllando inoltre che i cavi degli altoparlanti non abbiano trefoli allentati.

NOTA: Assicurarsi che l'impedenza degli altoparlanti sia pari a 4 ohm o più quando si collega solo una coppia di altoparlanti; assicurarsi che l'impedenza per tutti gli altoparlanti sia superiore ad 8 ohm quando si collegano due serie di altoparlanti.

Nel Bridge Mode, l'impedenza dell'altoparlante deve essere 8 o più ohm. Prima collegare o scollegare altoparlanti, spegnere sempre il C 272 e gli altri componenti.

6. MODO PONTICELLARE

L'amplificatore stereo NAD C 272 può essere impostato su mono (Bridge Mode), raddoppiando così di gran lunga la sua potenza: 2 x 150 vs. 1 x 400 Watt. In questo modo, il NAD C 272 può essere utilizzato quale parte di uno stereo ad alta potenza oppure sistema "teatro in caso", collegando amplificatori supplementari.

Impostare l'interruttore BRIDGE MODE sull'omonima posizione e collegare l'altoparlante ai terminali marcati "L+" ed "R+", assicurandosi che il terminale "L+" sia allacciato al terminale positivo "+" dell'altoparlante, con l'"R+" allacciato al terminale negativo "-" dell'altoparlante. Collegare la sorgente all'input sinistro fisso FIXED oppure variabile VARIABLE.

Nel modo ponticellato, il NAD C 272 darà circa 400 watt in un altoparlante da 8 ohm. In questo modo, le sezione dell'amplificatore reagiscono come se l'impedenza dell'altoparlante fosse sta dimezzata. Non si raccomandano altoparlanti a bassa impedenza (meno di 8 ohm) quando si impiega il Bridge Mode, poiché possono far sí che entri in funzione il termodistacco dell'amplificatore se si ascolta ad alti livelli.

L'indicatore del modo ponticellare Bridge Mode sul pannello anteriore (Fig 2; No. 6) si accende quando l'amplificatore è nel modo ponticellare.

NOTE: Non collegare complessivi alle prese di destra "Fixed In" oppure "Variable In" quando si è selezionato Bridge Mode.

Spegnere sempre il C 272 e gli altri componenti del sistema prima di collegare o scollegare complessivi dalle prese "Fixed In" oppure "Variable In".

7. "SOFT CLIPPING™"

Quando l'amplificatore viene azionato oltre l'output prescritto a volumi molto alti si noterà un suono "sporco" e con forte distorsione. Ciò è dovuto al fatto che l'amplificatore elimina ovvero "mozza" per distorsione i picchi del suono che non è in grado di riprodurre. Lo speciale circuito di distorsione/limitazione NAD "Soft Clipping™" limita l'output del sistema per ridurre al minimo la distorsione sonora se l'amplificatore viene "tirato al massimo".

Se l'ascolto comporta livelli di potenza moderati, l'interruttore "Soft Clipping™" può essere disabilitato. Seinvece si ascolta ad alto volume, oltre le capacità esecutive dell'altoparlante, abilitare "Soft Clip".

L'indicatore "Soft Clipping™" sul pannello anteriore si accende quando l'amplificatore si trova nel modo "Soft Clip".

8. 12V TRIGGER AUTO ON-OFF

L'input di inserimento 12V del C 272 permette di accenderlo e portando su Stand-by con telecomando da un componente esterno. Impostare l'interruttore 12V Trigger su "ON" per attivare 12V Trigger input. Quando l'interruttore è su Off, l'input di inserimento 12V non è abilitato. Per informazioni supplementari fare riferimento alla sezione "12V Trigger In" riportata qui sotto.

9. 12V TRIGGER IN

Questo input permette al C 272 di venire portato a distanza su Standby oppure Acceso tramite apparecchiatura ausiliaria quale un preamplificatore, processore AV, ecc., dotati di output di inserimento 12 volt.

Per il collegamento Standby/Alimentazione inserita del C 272 da un componente esterno, collegare l'input 12V trigger del C 272 al jack di uscita C.C. del componente montato a distanza. La spina richiesta è un mini-jack standard da 3,5 mm ("mono"): la punta è il collegamento in tensione o +, mentre lo stelo del jack di input è l'inserimento 12 volt - oppure connessione a massa.

NOTE: L'attivazione 12 volt del C 272 funziona entro un livello di tensione C.C. 6-15 volt C.C. e preleva di solito meno di 10 mA di corrente. Controllare le specifiche del terminale di input per l'inserimento su componenti montati a distanza per accertarsi che siano compatibili con l'input di inserimento 12 volt del C 272. I componenti NAD dotati di inserimento 12 volt sono perfettamente compatibili con l'inserimento output 12 volt del C 272.

Prima di perfezionare qualsiasi connessione ad un input oppure output di inserimento 12 volt, assicurarsi che tutti i componenti siano scollegati dalla rete C.A..

Se non si osservano le precauzioni succitate si corre il rischio di danneggiare il C 272 o i componenti ausiliari ad esso allacciati. In caso di dubbio in merito alle connessioni, installazione e funzionamento dell'output di inserimento 12 volt Vi preghiamo di consultare il Concessionario NAD.

10. CAVO D'ALIMENTAZIONE C.A.

Collegare il cordone C.A. nella presa a muro in tensione. Assicurarsi che tutte le connessioni siano state perfezionate a regola d'arte prima di collegare l'unità alla rete.

11. INTERRUTTORE SLEEP/WAKE, SENSE/DEFEAT

La logica dell'interruttore SLEEP/WAKE, SENSE/DEFEAT comanda lo stato di standby/acceso dell'amplificatore attraverso la presenza o l'assenza del segnale audio su le entrate del canale dell'amplificatore. Per poter usare questa logica, occorre che l'interruttore SLEEP/WAKE, SENSE/DEFEAT si trovi in posizione SLEEP/WAKE. Quando l'interruttore SLEEP/WAKE, SENSE/DEFEAT si trova in posizione SLEEP/WAKE, questo comando della logica è disattivato.

Quando l'interruttore è in posizione SLEEP/WAKE, l'amplificatore NAD serie CI si accenderà immediatamente da uno stato di standby, rilevando eventuali segnali in entrata provenienti da qualsiasi canale come si vede dal LED SENSE acceso con luce di colore verde sul pannello anteriore dell'amplificatore (circa superiore a 20mV di media quadratica). Se per circa 5 minuti è assente qualsiasi segnale audio, l'amplificatore si commuterà automaticamente in condizione di standby, con il LED SENSE di colore verde spento ed il LED color ambra sul pannello anteriore acceso.

12. INTERRUTTORE VACATION

L'interruttore VACATION è il comando master di acceso/spento dell'amplificatore. Quando l'interruttore è acceso, l'amplificatore è in stato standby, così come segnalato dal LED color ambra posto sopra l'interruttore di alimentazione sul pannello anteriore. Se non si userà l'amplificatore per un periodo di tempo prolungato, commutare l'interruttore VACATION nella posizione VACATION.

COMANDI SUL QUADRO ANTERIORE (FIGURE 2)

1. INDICATORE STANDBY/PROTEZIONE

Dopo avere acceso "Power", l'indicatore diventa rosso: trascorsi alcuni secondi diventa poi verde per confermare che l'amplificatore è pronto per l'uso.

In caso di impiego gravoso dell'amplificatore (ad esempio surriscaldamento, impedenza altoparlanti eccessivamente ridotta, cortocircuito, ecc.) l'amplificatore inserisce il proprio circuito di protezione. L'indicatore si accende a luce rossa e il cicalino viene tacitato. In questo caso, spegnere l'amplificatore; attendere che si raffreddi e/o controllare le connessioni degli altoparlanti assicurandosi che l'impedenza totale degli altoparlanti non scenda a meno di 4 ohm oppure 9 ohm nel Bridge Mode. Una volta eliminata la causa che ha fatto scattare il circuito di protezione, riaccendere l'amplificatore.

Il diagramma che segue illustra il funzionamento dell'indicatore di protezione/Standby:

	Verde	Arancione	Rosso
Funzionamento normale	●
Attesa “Standby		●
Protezione			●

Premere questo pulsante per accendere/spegnere l'amplificatore. L'indicatore Power On/Standby (No. 1) sopra il pulsante di alimentazione e l'indicatore di protezione "Protection" si accendono. Trascorsi alcuni secondi, il LED di Protezione si spegne; ciò indica che l'amplificatore è pronto per l'uso.

3. INDICATORE TRIGGER

Il LED 12V-TRIGGER si accende di colore verde quando l'amplificatore passa da standby ad acceso attraverso l'ingresso a 12V (consultare "Comandi e connessioni del pannello posteriore": sezione INGRESSO A 12V). Una volta acceso l'amplificatore attraverso il 12V-TRIGGER, soltanto l'assenza dei 12V potrà riportare l'amplificatore in stato di standby.

4. INDICATORE SENSE

Il LED SENSE si accende di colore verde quando l'amplificatore rileva un segnale superiore a 20mV di media quadratica su una qualsiasi delle entrate dell'amplificatore (consultare "Comandi e connessioni del pannello posteriore": sezione SLEEP/WAKE, SENSE/DEFEAT). Una volta acceso l'amplificatore attraverso la logica di rilevamento SLEEP/WAKE, soltanto l'assenza di un segnale a tutte le entrate dell'amplificatore potrà riportarlo in stato di standby.

5. DI DISTORSIONE "SOFT CLIPPING™"

L'indicatore verde "SOFT CLIPPING" conferma l'inserimento di questo particolare modo di attenuazione. Vedere anche il capitolo "Connessioni pannello posteriore", Sezione 7; "Soft Clipping" per maggiori informazioni.

6. INDICATORE DEL MODO PONTICELLARE "BRIDGE MODE"

La spia BRIDGE MODE si accende (color ambra) quando il C 272 viene portato nel modo ponticellare. Vedere anche il capitolo "Connessioni del pannello posteriore", Sezione 6, "Modo ponticellare Bridge Mode" per ulteriori informazioni.

LOGICA NAD ATO

È possibile accendere l'amplificatore serie CI in uno qualsiasi dei modi discreti per la flessibilità completa del sistema: dall'interruttore del pannello anteriore 12V-TRIGGER o da un circuito di rilevamento del segnale "SLEEP/WAKE". Il commando di alimentazione ON/OFF è gestito dalla logica di accensione automatica (Automated Turn-On) o circuito della Logica ATO, cui occorre che l'amplificatore sia commutato nuovamente in standby nello stesso modo in cui è stato attivato. In altre parole, se l'amplificatore viene attivato dal segnale di comando a 12 V, non può essere commutato in standby attraverso l'interruttore del pannello anteriore, ma occorre attendere l'eliminazione del segnale di comando a 12 V. In pratica, una volta installato l'amplificatore NAD serie CI, probabilmente si userà soltanto uno dei metodi.

SCHEMA DELLA LOGICA ATO

SWITCH	LED color ambra sull'interruttore di alimentazione anteriore	LED di colore verde SWITCH	LED di colore verde 12V-TRIGGER	LED di colore verde SENSE
Interruttore VACATION impostato su OFF	SPENTO	SPENTO	SPENTO	SPENTO
Interruttore VACATION impostato su ON	AMBRA	SPENTO	SPENTO	SPENTO
Premere l'interruttore di alimentazione anteriore con l'interruttore VACATION impostato su ON	VERDE	ACCESO	SPENTO	SPENTO
Premere l'interruttore di alimentazione anteriore con l'interruttore VACATION impostato su ON	AMBRA	SPENTO	SPENTO	SPENTO
12V-TRIGGER	LED color ambra sull'interruttore di alimentazione anteriore	LED di colore verde SWITCH	LED di colore verde 12V-TRIGGER	LED di colore verde SENSE
Interruttore VACATION impostato su OFF	SPENTO	SPENTO	SPENTO	SPENTO
Interruttore VACATION impostato su ON	AMBRA	SPENTO	SPENTO	SPENTO
INNESCO A 12 V = 0V con l'interruttore VACATION impostato su ON	AMBRA	SPENTO	SPENTO	SPENTO
INNESCO A 12 V = 12V con l'interruttore VACATION impostato su ON	VERDE	SPENTO	ACCESO	SPENTO
SENSE	LED color ambra sull'interruttore di alimentazione anteriore	LED di colore verde SWITCH	LED di colore verde 12V-TRIGGER	LED di colore verde SENSE
Interruttore VACATION impostato su OFF	SPENTO	SPENTO	SPENTO	SPENTO
Interruttore VACATION impostato su ON	AMBRA	SPENTO	SPENTO	SPENTE
Interruttore SLEEP/WAKE SENSE DEFEAT impostato su SENSE DEFEAT con l'interruttore VACATION impostato su ON	AMBRA	SPENTO	SPENTO	SPENTO
Interruttore SLEEP/WAKE SENSE DEFEAT impostato su SLEEP/WAKE ed eventuali sorgenti di ingresso superiore a 20mV con l'interruttore VACATION impostato su ON	VERDE	SPENTO	SPENTO	ACCESO

RICERCA GUASTI
Problema	Causa	Soluzione
NON VI E' SUONO	Cavo alimentazione C.A. scollegato, oppure non vi è tensioneL'interruttore di selezione degli input non è impostato su input attivoComando regolazione livello input completamente azzerato	Controllare che il cavo C.A. sia collegato e che l'apparecchiatura sia in tensioneImpostare l'interruttore sull'input attivoGirare il comando fino al livello corretto
NON SI HA SUONO DA UN CANALE	Comando "Balance" non centratoAltoparlante non collegato come prescritto oppure danneggiato.Cavo input scollegato o danneggiato	Centrare il comando "Balance"Controllare le connessioni e gli altoparlantiControllare i cavi e le connessioni
BASSI TROPPO DEBOLI/IMMAGINE STEREO ASSENTE O SVANITA	Altoparlanti collegati fuori faseBridge Mode selezionato quando gli altoparlanti sono connessi nel modo normale	Controllare le connessioni a tutti gli altoparlante dell'impiantoDisinserire il Bridge Mode
IL LED ALIMENTAZIONE/PROTEZIONE RIMANE A LUCE ROSSA QUANDO SI ACCENDE L'UNITA'	Cortocircuiti nel cablaggio degli altoparlanti	Spegnere l'amplificatore e controllare le connessioni dei cavi degli altoparlanti per entrambi gli altoparlanti sul pannello posteriore dell'amplificatore e sugli altoparlanti. Accendere l'amplificatore
INDICATORE ALIMENTAZIONE / PROTEZIONE A LUCE ROSSA DURANTE IL FUNZIONAMENTO	Surriscaldamento dell'amplificatoreImpedenza generale troppo bassa degli altoparlanti	Spegnere l'amplificatore. Assicurarsi che le sfinestrature di ventilazione sono e sotto l'amplificatore non siano ostruite. Dopo che l'amplificatore si è raffreddato, riaccenderloAssicurarsi che l'impedenza totale degli altoparlanti non sia inferiore a 4 ohm.Controllare i cavi degli altoparlanti rilevando eventuali cortocircuiti
