MODE D'EMPLOI MP-AV20 MPMAN

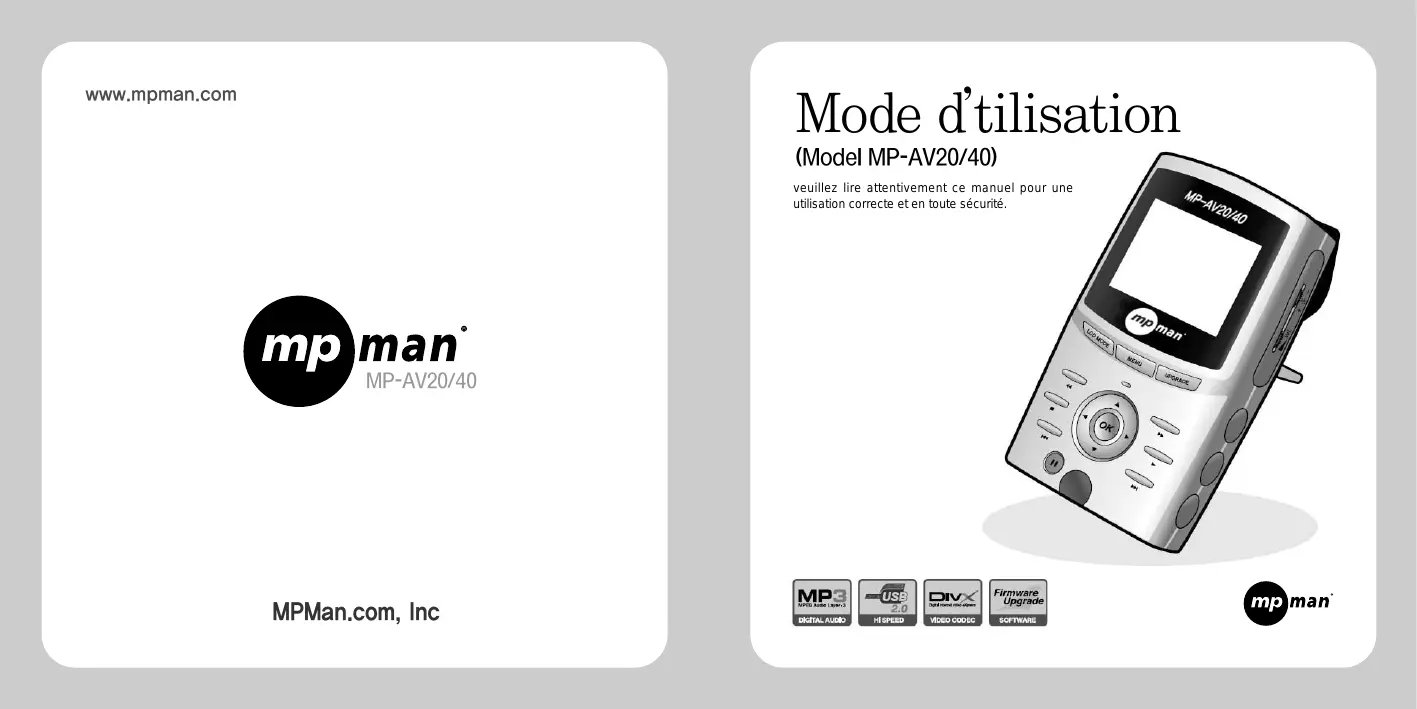

www.mpman.com Mode d’ tilisation (Model MP-AV20/40) veuillez lire attentivement ce manuel pour une utilisation correcte et en toute sécurité. MP-AV20/40 MPMan.com, Inc Table des Matières Présentation du site Web Address Ⅰ.Points forts du produit Ⅴ.Mode d’utilisation du produit

1.Pour écouter de la musique 2.Pour voir une vidéo 3.Pour visualiser une image http://www.mpman.com Ⅱ.Mesures générales de précaution Vous pouvez vérifier tous les points concernant la compagnie ainsi que le produit concerné et récevoir des réponses à des questions. Il vous est possible de mettre à jour les fonctions de l’appareil grâce au site (Mise à jour du Firmware).

Ⅵ.Comment mettre à jour le Firmware Ⅲ.Après ouverture de l’emballage 1.Vérification des composants 2.Vérification de la désignation de chaque partie 3.Spécifications du produit 1.Vérification de certains points en cas de panne 2.Pour une demande de réparation 3.F&Q

Ⅳ.Après vérification des composants Toutes les informations données dans ce manuel peuvent être modifiés à tout moment sans avis special. 1.Comment charger 2.Connexion au PC 3.Pour télécharger des fichiers du PC au baladeur 4.Comment connecter avec un équipement extérieur

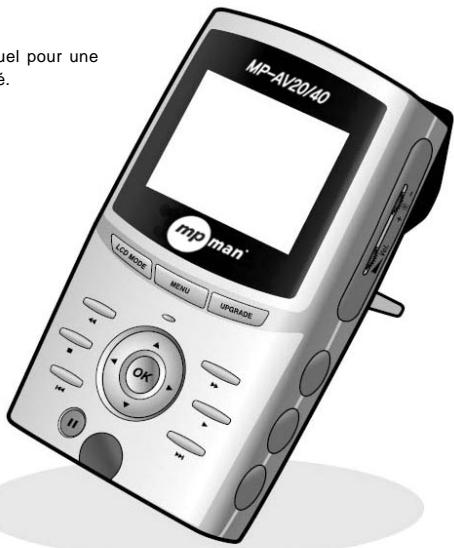

Points forts du produits ●Qu’est-ce que le mpman MP-AV20/40? mpman MP-AV20/40 est un baladeur portable multimedia qui permet de lire des fichiers MPEG, de sauvegarder de la musique, des films, des musiques vidéo, des photos ect. Ce baladeur vous permet d’apprécier de façon diverse l’Audio et la Vidéo.

6. Fonction de sauvegarde des fichiers d’images

Il vous est possible de sauvegarder des fichiers de dessin ou d’images et les visualiser une par une, ou de faire un album éléctronique...

7. Avec son ecran LCD-TFT couleur de 2.5”

Avec son systeme d’ecran TFT, appreciez la haute qualité de l’image, claire avec des couleurs naturelles n’importe où et à tout moment. ●Particularités du produit

1. Capacité de stockage de 20GB ou 40GB (suivant le modèle acheté)

Utilisé comme un équipement de stockage portable avec une capacité de 40GB permettant de sauvegarder des films, vidéos,ect.

2. Possibilité de sauvegarder des fichiers vidéo

Il vous est possible de stocker 100 films environ d’une durée d’1 h30 par film soit 320MB de capacité par film. Vous pouvez les visualiser n’importe quand et n’importe ou.

3. Possibilité d’écouter un fichier de musique MP3

Il vous est possible de sauvegarder 9,000Titres de fichiers MP3 soit 4~5MB par Titre permettant ainsi d’ecouter la musique que vous désirez à n’importe quel moment.

8. Transmission d’affichage sur Télé et moniteur

Transmission de l’affichage du mpman MP-AV20/40 sur la télé ou sur un projecteur par le cable A/V. La télécommande qui vous est fournie permet d’activer depuis une longue distance.

9. Battterie de haute capacite

Vous pouvez visualiser un film avec une moyenne de 2heures 30 en continu et sans interruption.

10. Mise à jour du Firmware

Possibilité d’une amélioration continue des différentes fonctions et du paramétrage du produit grâce à la mise à jour du Firmware.

4. Interface USB 2.0 à grande vitesse

USB 2.0 transmet des informations à une vitesse de 480Mbps, 40 fois plus vite que le USB 1.1

5. Supporte les fichiers DivX et MPEG1, MPEG2

Appréciez la haute qualité de l’image ainsi que la haute densité du son.

Le logiciel, musique,films vid os et les cours virtuels sont prot g s par la Loi sur les droits d auteur. Conform ment aux dispositions de la Loi, il est interdit de modifier, de reproduire ou de diffuser les pr sents documents sous quelque forme et par quelque moyen que ce soit.

Mesures générales de précaution

1. Ne pas brancher plusieurs prises

en même temps. Evitez de stocker l’appareil dans des emplacements humides ou poussiéreux.

2. Evitez de stocker l’appareil dans

des emplacements humides ou poussiéreux.

3. Ne pas vaporisez d’eau lors du

nettoyage. Nettoyez à l’aide d’un tissu doux ou d’un coton. Evitez tous produits chimiques à la surface du produit afin d’éviter une décoloration ou d’éviter que la surface se détache.

4. Ne jamais démonter, réparer ou

modifier le produit.

5. Inserez correctement la prise(cela

peut entrainer un incendie).

6. Eviter les emplacements soumis aux

rayons solaires directs, de stocker l’appareil dans les emplacements ou les changements de température sont extrêmes, les environnements à humidité condensante.

7. Eviter de soumettre l’appareil à des

chocs intenses ou le faire tomber. Eviter de soumettre l’appareil à des vibrations et les emplacements sur lesquels les champs magnétiques puissants peuvent se produire.

8. Retirer la prise lors des intémperies

naturelles(tonnerre, éclairs...).

9. Ne pas pressez sur plusieurs

10. Ne pas introduire des pièces

métalliques(aiguille, barettes).

11. Ne pas connecter le cable USB

sur le port MCP(cela peut entrainer une panne).

12. Ne pas faire tomber le produit

(cela peut entrainer une panne).

Après avoir ouvert l’emballage Vue de Fac

1. Vérification des Composants

L'appareil Ecouteurs Manuel d'utilisation Adapteur AC Câble A/V Câble USB Télécommande OSD

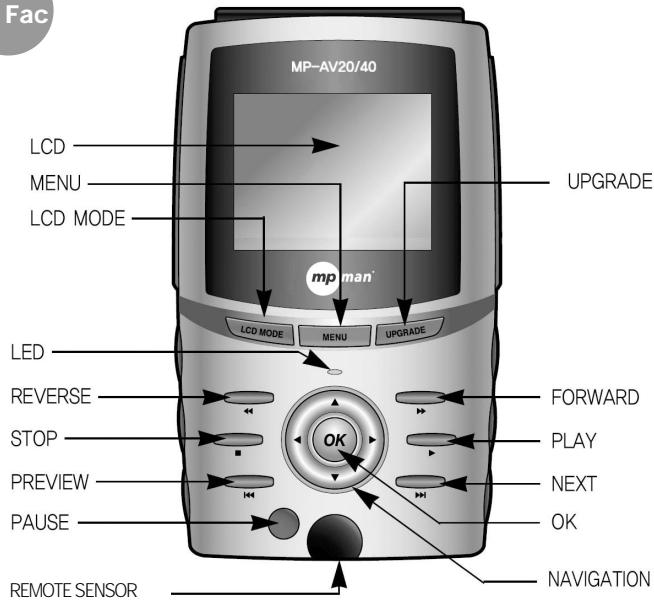

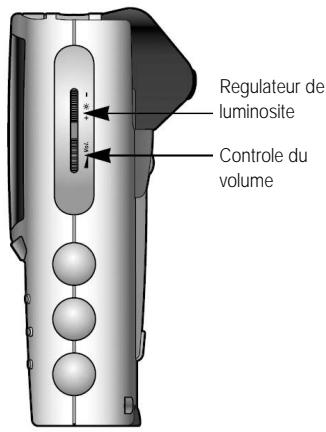

2. Vérification de la désignation de chaque partie

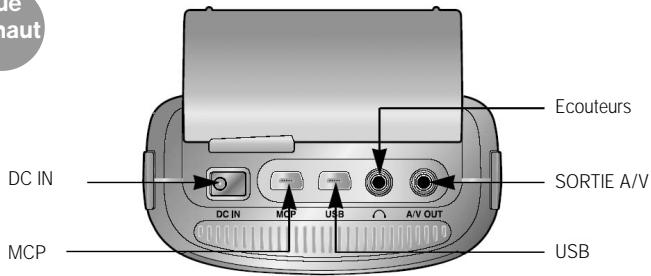

Vue du haut Côté gauche Côté droit Ecouteurs Regulateur de luminosite Controle du volume Touche de mise sous tension/hors tension DC IN

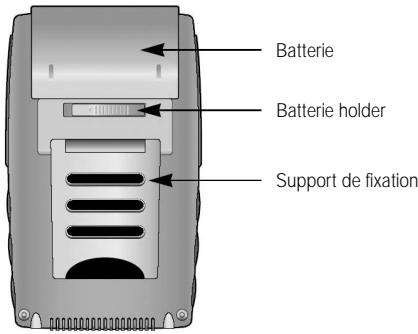

MCP USB Vue arrière Batterie Batterie holder Support de fixation

3. Spécification du produit

Générale Adaptateur 2A DC + 9 V +/- 5% , 2A Consommation de courant 850mA ~ 1500mA(base : 850mA, lecture continu d’une vidéo : 1500mA) Batterie Batterie Lithium Ion 7.2V 2200 mAh (rechargeable, demontable) Audio Décodage Audio MPEG-1 layer1, 2, MP3, WMA Ratio d’échantillonage audio 32 Khz, 44.1 Khz, 48 Khz, 88.2 Khz, 96Khz Debit 1.2V (RMS) / 1 K 0.5W , 3.5mm jack des ecouteurs Puissance 20 Hz à 20 Khz rapport signal/bruit > 90dB Après vérification des composants

A. Lorsque vous voulez charger sur le baladeur Mettez hors tension puis insérez la batterie sur le baladeur. Connectez ensuite une partie de l'adapteur sur le baladeur et l’autre partie sur la prise de courant. La charge se fera automatiquement. Vidéo Décodage Vidéo MPEG-1, MPEG-2, MPEG-4, Fichiers AVI: DivX 4.X, or 5.X Images JPEG (jusqu’à 1920 X 1080 pixels) Vidéo Output NTSC/PAL (Corée: NTSC) Sortie Composite video 75 Ohm / 1.0 Vpp Autres LCD

USB USB 2.0 (compatible USB 1.1) Télécommande INFRAROUGE Disque dur 20 GB OU 40GB Dimensions 142(L) X 85(W) X 40(H)mm ①Insertion de la batterie ②Connexion de l'adapteur au baladeur B. In the case of charging a battery from a charger (option) Insérez la batterie sur le chargeur, une fois la charge terminée, le voyant passera au vert. (Durée de charge : environ 3 heures (lorsqu’elle est entierement déchargée)) (Option) *La specification du produit peut etre modifie sans preavis selon les conditions du fabricant.

③Connexion de l'adapteur a la prise de courant

STOP! Pour retirer la batterie du baladeur

2. Connexion de l’appareil au PC

Bougez le battery holder vers gauche jusqu’au bout en poussant la batterie vers le haut pour pouvoir la separer de l’appareil.

(1) Pr cautions prendre concernant la batterie

A. Si le baladeur est hors tension, veuillez remettre la tension en pressant sur le côté gauche. B. Le port USB se trouve sur le haut de l’appareil. Connectez une partie du cable USB qui a été fourni par le fabricant comme ci-dessous puis insérez l’autre bout du cable sur le port USB du PC. (2) Pr cautions prendre concernant l adapteur Il est impératif d’utiliser la battérie prévue pour la connexion. Evitez de mettre en pièce la batterie ou de la courcircuiter. Evitez de stocker la batterie dans des endroits ensoleillés. Tenir la batterie hors de portée des enfants. Au cas ou le liquide de la batterie est en contact de la peau, rincez à l’eau puis consultez un médecin. Il est conseillé de charger immédiatement la batterie lorsque la charge est basse, au risque de perdre des données. Nettoyez proprement la prise avec un tissu ou un chiffon sec avant la recharge ou avant l’utilisation car des impuretés peuvent causées des problèmes de connexion entre la batterie et le lecteur. Il est conseillé de retirer la batterie du baladeur lorsque celui-ci n’est pas utilisé péndant une longue periode.

Pour la sécurité de l'utilisateur, il est imperatif d’utiliser l’adapteur AC qui a été fourni.Au cas ou vous utilisez un autre équipement, le mpman MP-AV20/40 peut être sérieusement endommagé. Cet appareil doit être utilisé en 220V. Ne pas toucher la prise de l’adapteur avec les mains mouillées. Pour charger le mpman MP-AV20/40, choisissez un endroit bien aéré. Faites attention a ne pas recouvrir avec un coussin ou une couverture. Une surchauffe ou une fuite de liquide de la batterie peut entrainer un incendie.. Ne pas placer d’objets lourds sur sur le code de l’adapteur, ni couper le code car cela pourrait causer des dangers electriques.

1. Il est imp raif de mettre l appareil sous tension lorsque vous

le connectez sur le PC.

2. Le baladeur a une interface USB 2.0 mais si le PC de

l utilisateur a une interface de 1.1, la vitesse de transfert se fera 1.1. Si vous desirez un transfert de fichier une vitesse USB 2.0, il vous faut installer sur le produit une carte USB 2.0. (Pour plus de details, veuillez-vous referer sur le site www.mpavio.com)

3. Lorsque le baladeur est connecte au PC, il vous suffit de

considerer qu’un nouveau disque amovible a ete rajoute.

3. Pour télécharger un fichier du PC au baladeur

A. Connectez le PC et l’appareil grâce au câble USB. B. Lorsque vous connectez le baladeur au PC, un nouveau Hard drive est crée. (Un nouveau Drive est crée parmi les différents Drives D:, E:, F:, G: suivant la configuration de l’utilisateur.) C. Séléctionnez les fichiers ou les dossiers à copier dans l’exploreur, puis une fois copiés, ils seront sauvegardés dans le Hard drive qui a été crée.

4. Comment connecter avec un équipement extérieur

A. Affichage extérieur sur Télé Connectez le mpman MP-AV20/40 à la télé avec le câble A/V pour visualiser l’affichage de l’écran LCD du baladeur sur le moniteur de la télé. a. Connectez le cable A/V dans le A/V OUT du mpman MP-AV20/40. D. Le téléchargement est en cours. b. Il existe 3 prises de connexion sur le cable A/V, insérez les correctement dans le port Vidéo, Audio de la Télé. E. Le téléchargement sur l’appareil est terminé. Utilisez imp rativement l adapteur pour une utilisation prolong e du baladeur connect au PC. Si la charge de batterie est faible pendant le transfert de donn es, le transfert peut ne pas se faire correctement.

Pressez sur la touche LCD MODE du mpman MP-AV20/40 pour mettre l cran du baladeur en tat OFF, permettant ainsi de r duire la consommation d n rgie pendant l affichage sur la t l . Ce proc d est applicable lors de l utilisation d un autre quipement ext rieur (Projecteur beam).

Mode d’utilisation du produit

1. Pour ecouter de la musique

Pressez vers le bas la touche de mise sous tension à gauche du baladeur pour voir s’allumer le vert du LED. 5secondes après l’apparition de l’image de démarrage , vous verrez afficher comme sur le dessin le menu principale. A. Séléctionnez avec la touche de navigation, puis cliquez sur la touche OK pour voir s’afficher le fichier de musique. Après 5 secondes Image de démarrage Menu principale Fonctions de base LCD MODE Affichage LCD ON/OFF STOP Arrêt du fichier MENU Retour au MENU NEXT Lancement du fichier suivant UPGRADE Mise à jour du Firmware PREVIEW Lancement du fichier précédent NAVIGATION Recherche de fichiers REW Rembobinage OK Séléction du fichier de Lancement FF Avance rapide PLAY Lancement du fichier PAUSE Pause

B. Séléctionnez le Titre à écouter grâce à la touche de navigation puis cliquez sur la touche OK pour la mise en lecture. C. Pour vérifier les informations du fichier de musique, pressez sur la touche OSD à gauche de la télécommande. D. Pour faire disparaître les informations du fichier affichées sur l’écran, pressez une seconde fois sur la touche OSD. L’image ci-dessus peut être différente de la realité.

1. Pour gérer des fichiers de musique dans un dossier

a. Un nouveau dossier est crée de la même façon pour les fichiers .avi pour les fichiers vidéos, et pour les fichiers .JPEG un nouveau dossier est crée dans Photo. b. Dans le menu Photo, seuls les fichiers de données .JPEG sont sauvegardes. TIP 2. Pour la lecture continue d’un fichier A. Presser sur la touche OK apres avoir séléctionner le dossier pour voir s’afficher la liste des fichiers. B. Pressez la touche de navigation ( pour déplacer vers la gauche. C. Pressez sur la touche PLAY ( ) à droite ou sur la touche OK pour lancer la lecture continue du fichier à l’interieur du dossier à partir du début. TIP

2. Pour voir une vidéo

A. Connectez le baladeur au PC avec le cable USB. B. Créez un nouveau dossier dans le nouveau Drive qui a été crée. C. Nommez votre nouveau dossier. D. Séléctionnez les fichiers de musique désirés pour les sauvegarder dans le nouveau dossier. E. Déconnectez le mpman MP-AV20/40 du PC puis remettez sous tension. F. Utilisez la touche de navigation pour séléctionner puis pressez sur la touche OK. G. Vérifiez les fichiers de musique sauvegardés dans le nouveau dossier. Lecture continue d’un fichier Recherche du fichier Séléction du fichier précédent Séléction du fichier suivant Retour au menu principale

3. En cas de stockage de fichiers de musique, d’images, de vidéos

dans le nouveau dossier, mpman MP-AV20/40 sépare automatiquement les fichiers et les affiche par menu correspondant.

A. Séléctionnez avec la touche de navigation, puis cliquez sur la touche OK pour voir s’afficher le fichier video. B. Séléctionnez le film à voir grâce à la touche de navigation puis cliquez sur la touche OK pour le lancer. C. Pour vérifier les informations du fichier vidéo, pressez sur la touche OSD à gauche de la télécommande. D. Pour faire disparaître les informations du fichier affichées sur l’écran, pressez une seconde fois sur la touche OSD.

3. Pour visualiser une image

Informations utiles a savoir

1. Comment mettre à jour le Firmware

Il est imp ratif de connecter l appareil l adapteur pour la mise jour. Pour bien utilser les fonctions du Firmware mis jour, il est imp ratif de remettre sous tension en pressant sur la touche UPGRADE.

• Connectez-vous sur le site www.mpman.com pour mettre a jour mpman MP-AV20/40. A. Connectez l’appareil au PC grâce au cable USB(se référrer à la page 17). A. Séléctionnez avec la touche de navigation, puis cliquez sur la touche OK pour voir s’afficher le fichier d’images. B. Séléctionnez l’image à voir grâce à la touche de navigation puis cliquez sur la touche OK pour le visualiser. C. Pour vérifier les informations du fichier images, pressez sur la touche OSD à gauche de la télécommande. D. Pour faire disparaître les informations du fichier affichées sur l’écran, pressez une seconde fois sur la touche OSD.

B. Un dossier <romfs> est crée dans le nouveau Hard drive. Le nom du dossier <romfs>, doit tre imp rativement en miniscule. C. Téléchargez le fichier de Firmware désiré à partir du site puis sauvegardez le dans <romfs>, mettez hors tension. D. il est impératif de remettre sous tension MP-AV en pressant sur la touche UPGRADE. E. Patientez jusqu’à ce que l’écran de la mise à jour du Firmware apparaisse. F. Pour continuez, cliquez sur la touche <Play>, pour arrêter , cliquez sur la touche <Stop>. Pressez sur la touche <Play> à chaque message pour continuer la mise à jour du Firmware.

G. La mise à jour du Firmware est en préparation. H. La mise à jour du Firmware est en cours.

2. Vérification de certains points en cas de panne

Verifiez les points suivants lorsque vous pensez que l’appareil est en panne. Les touches de la télécommande ne fonctionnent pas. Vérifiez que la batterie soit correctement insérée (polarité). Vérifiez à ce qu’il n’y ait pas d’impurétés entre la télécommande et le baladeur. L’affichage n’est pas visible. Ne jamais d connecter l adapteur de l appareil ni mettre hors tension pendant la mise jour.

I. Une fois la mise à jour terminée, vous

verrez apparaître une image comme décrite à droite.

Vérifiez que la batterie soit correctement connéctée, vérifiez aussi le temps d’utilisation après la charge de la batterie. (La décharge de la batterie peut entrainer un problème de charge de courant.) L’écran est arrêté ou les touches ne fonctionnent pas . Vérifiez d’abord la durée d’utilisation du baladeur (la durée normale pour une visualisation continue d’une vidéo est de 2h30 pour une charge complète.) La mise jour est termin e meme vous voyez appara tre le message Update (Partly) Failed! J. Mettre hors tension puis sous tension pour pouvoir utiliser les fonctions mises à jour. N’avez-vous utilisé votre baladeur sous des rayons solaires directes? Evitez les rayons solaires directes puis vérifiez le contrôle de luminosité. Connectez l’adapteur puis vérifiez le fonctionnement, s’il n’y a aucun problème réchargez le. Dans le cas contraire, contactez le service après-vente A/S. Il vous faut imp rativement teindre l appareil puis le remettre sous tension une fois la mise jour terminee. Il n’y a plus de son. Vérifiez à combien est reglé le son. Si le problème persiste, il est possible que le fichier ne contienne aucun son, essayez un autre fichier.

Lorsque je connecte le mpman MP-AV20/40 au PC un message me demande le CD windows 98 ou le baladeur n’est pas reconnu. Veuillez insérez le CD windows 98 puis installez le USB suivant le message. Les d gats ou d fauts de fonctionnement dus aux points suivants seront payants m me pendant la dur e de garantie. Impossible de télécharger des fichiers. Vérifiez que l’appareil soit sous tension. Si l’appareil est sous tension, vérifier que le câble USB soit correctement inséré dans le port, si le câble USB est connecté sur le port MCP USB, déconnectez puis insérez correctement sur le port approprié. J’entends soit des parasites ou je n’entends que d’un seul côté. N’avez-vous pas connecté les écouteurs sur le port de connexion A/V? Si les problèmes persistent même si vous avez correctement inséré le port des écouteurs, il se peut que le fichier soit abîmé, essayez de lancer un autre fichier.

1. En cas de demontage du produit par le client

ex) Démontage du produit pour une extension du disque dur (Ce produit est protégé pour eviter la copie de fichiers. Donc un disque dur acheté sur le marché ne fonctionnera pas.)

2. En cas de probléme du à cause de l’utilisateur

La compagnie est supporté par TOSHIBA, les raisons de la panne sont ainsi donc analysées avec un équipement spécialisé de très haute technique. Il est donc facile de reconnaitre si l’appareil est tombé pendant l’utilisation ou s’il a été lancé et abîmé. Il se peut que le port des écouteurs soit sale entrainant des parasites au niveau du son, faites en sorte de le nettoyer (Utilisez de préférence un chiffon sec et ne jamais utiliser d’eau.). L’ecran est trop sombre ou trop clair. Reglez la luminosité. Si le problème persiste, le fichier en lui-mème est trop claire ou trop sombre. Lancez un autre fichier.

A. J’ai copié le contenu d'un DVD que j’ai acheté sur le disque dur du PC puis sur le disque dur du mpman MP-AV20/40, puis-je visualiser le contenu? Les DVD sont généralement protégés afin d’éviter les copies. Si vous avez encoder, vous n’aurez pas de son, juste l’image. Pour avoir le son, Il vous utiliser un programme spécialisé pour les encodages de DVD. B. Est-ce que la fonction CCFE est supportée? Non, la fonction CCFE n’est pas supportée. CCFE est un programme spécialisé pour l’apprentissage d’une langue étrangère par l’intermédiare d’un film , d’une animation, ce programme comporte diverses fonctions. C. Les jeux sont-ils possible sur mpman MP-AV20/40? Non, la fonction de jeux n’est pas supportée. D. Peut-on voir la télé ou écouter la radio sur mpman MP-AV20/40? Non, la fonction n’est pas supportée.

E. Y-a-il la fonction PVR? Non, la fonction PVR n’est pas supportée. F. Qu’est-ce un fichier DivX? DivX(Digital Video Express)est un genre de codec, il réduit considérablement la taille de fichiers vidéo sans trop altérer leur qualité. Technique de compression de la MPEG-4. Le codec DivX, algorithme de compression et de décompression, réduit considérablement la taille de fichiers vidéo sans trop altérer leur qualité. Ainsi, 2 heures de vidéo occupent moins de 700 Mo une fois compressées à l’aide de cet algorithme. Et ce pour une qualité d’images supérieure à celle du VHS. Le format du codec est *.avi, pour visualiser des videos DivX, il vous faut ìnstaller Le codec DivX. G. Qu'est-ce un fichier Dr.DivX? Dr Divx est un des programmes d’encodage permettant de comprimer avec un taux plus élevé des fichiers de films ou de music vidéos deja comprimés, de plus il permet de formater des fichiers sous (ex MPEG,MPG, AVI et WMV etc). Le logiciel d’encodage Dr. Divx ne peut être utilisable que pendant 15 jours, veuillez-vous connectez sur le site Dr. Divx ou le téléchargez sur un autre site correspondant(http://www.divx.com)
