BEDIENUNGSANLEITUNG MP-AV20 MPMAN

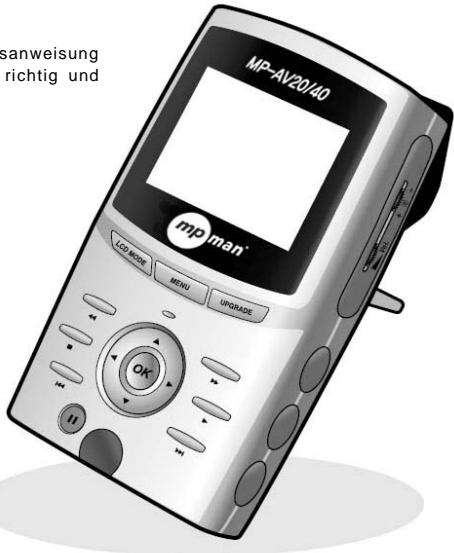

www.mpman.com Gebrauchsanweisung (Model MP-AV20/40) Lesen Sie bitte diese Gebrauchsanweisung gründlich durch um das Gerät richtig und betriebssicher zu nutzen. MP-AV20/40 MPMan.com, Inc INHALT Uber unsere website Web Address http://www.mpman.com Hier können Sie Informationen über das Produkt erhalten und Fragen stellen. Wenn Sie das Produkt gekauft haben, besuchen Sie unsere Homepage (www.mpman.com) und tragen Sie sich als Kunde ein, um unseren online angebotenen Kundendienst zu nutzen. In unserer Homepage können Sie Ihr Produkt auf verschiedener Weise einstellen und dessen Funktion weiterhin verbessern. (Firmware upgraden) Wegen der Funktionsbesserung-/änderung kann der Inhalt der Gebrauchsanweisung ohne vorherzusagen jeder Zeit geändert werden. Ⅰ.Merkmal des Produkts Ⅱ.Achtung bei der Anwendung Ⅴ.Mit dem Produkt umgehen

1.Musik horen 2.Bewegendes Bild (MP) schauen 3.Abbild schauen

Ⅲ.Nach der Offnung der Produktpackung 1.Bestandteile des Produktes feststellen 2.Bezeichnung der einzelnen Teile 3.Spezifikation feststellen Ⅵ.Nutzliche Informationen 1.Firmware upgraden 2.Bei Fehlfunktion 3.Fragen

Ⅳ.Nach der Feststellung der Bestandteile 1.Aufladung 2.An Computer anschließen 3.Datei vom Computer ins Produkt herunterladen 4.Mit externer Hifi-Anlage anschließen

Merkmal des Produktes

6. Sicherungskopie von Foto-Datei unterstützt

●mpman MP-AV20/40 mpman MP-AV20/40 ist ein tragbarer MP-Player, womit die MPEG-Datei wiederzugeben ist um Musik, bewegendes Bild, Film, Musikvideo, Fotos usw. zu genießen. Foto-/Abbild-Datei einspeichern, je eine Seite reinschauen oder je nach dem Zweck des Benutzers anwenden.

7. farbige LCD - TFT, 2.5Zoll

●Merkmal des Produktes Mit TFT-Display können Sie immer und überall die beste Bildqualität genießen.

Eine Festplatte mit großer Kapazität angehangt, die als tragbare Speichereinheit anzuwenden ist, wo bis zu 25/50 Stucken der 700MB-CDs einzuspeichern ist.

2. MP-Datei einspeicherbar

320MB-Film (Laufzeit: 90Min.) kann etwa 50/100 Stücke eingespeichert und jeder Zeit überall genossen werden.

8. an TV oder Monitor anschließen

Mit A/V-Kabel an TV oder Projektionsapparat(beam Projector) anschließen um die mpman MP-AV20/40 mit noch größerem Format zu genießen. Mit der mitgelieferten Fernbedienung kontrollieren.

9. Batterie mit größer Kapazität

Damit kann bewegendes Bild hintereinander etwa 150 Min. (durchschnittl.) laufen lassen. Also, genug einen Film ununterbrochen zu sehen!!

3. MP3-Datei anhoren

MP3-Datei von 4~5MB kann etwa 4,500/9,000 Stücke eingespeichert werden, gewünschte Datei ist jeder Zeit anzuhören.

4. Breitbandubertragung mit USB 2.0-Interface

Auf USB 2.0-Übertragungsweise mit 480Mbps können die Daten 40-fach schneller übertragen werden als auf USB 1.1.

5. DviX , MPEG1-, MPEG2-Datei unterstützt

Mit diesem Produkt ist Abbild/Musik mit hoher Qualität zu genießen!

Durch das Upgrade der Firmware kann das Produkt vielfach eingestellt, und dessen Funktion verbessert werden. Die Gegenst nde wie Software, Schallquelle oder Abbild usw. werden urheberrechtlich gesch tzt. Die gesetzliche Verantwortung liegt allein an Benutzer, auch wenn er mit Hilfe des Produkts die urheberrechtlich gesch tzten Gegenst nde ohne Genehmigung kopiert oder verteilt hat.

Achtung bei der Anwendung

1. Stecken Sie nicht zu viele Stecker

zugleich hinein. Bewahren Sie das Produkt nicht in so einer Stelle, wo staubig oder feucht ist.

2. Bei der Reinigung des Produkts

verwenden Sie bitte kein Wasser.

3. Wischen Sie es nur mit einem

weichen Tuch ganz leicht. Chemikalien nehmen Sie keinesfalls im Gebrauch denn sie können die Oberfläche des Produkts beschädigen.

4. Beliebige Auseinandersetzung/

Umgestaltung/Reparatur des Produkts ist streng verboten!

5. Bitte stecken Sie den Stecker

richtig in die Steckdose sonst könnte ein Brand verursacht werden).

6. Lassen Sie das Produkt weder unter

den unmittelbaren Sonnenstrahlen noch an Heizanlage liegen, wo Hitze entsteht.Vermeiden Sie auch die Stelle, wo die Temperatur heftige Änderung zeigt oder feucht ist.

7. Werfen Sie keine Gegenstände auf

das Produkt ab. Lassen Sie das Produkt weder stark schwanken noch in der Nähe vom Magnet liegen.

8. Bei Naturkatastrophe wie Donner,

Blitz oder Hochwasser ziehen Sie den Stecker aus der Steckdose heraus.

9. Drücken Sie nicht mehrere Tasten

10. Stopfen Sie keine Metallware wie

Nadeln usw. In das Produkt hinein.

11. Schließen Sie das USB-Kabel

nicht an MCP-Anschlußbuchse an. (Das Produkt kann dabei beschädigt werden.)

12. Lassen Sie das Produkt nicht auf

den Boden fallen. (Das Produkt kann dabei beschädigt werden.)

Nach der Öffnung der Produktpackung

2. Bezeichnung der einzelnen Teile feststellen

1. Bestandteile des Produktes feststellen

Player Ohrhörer Gebrauchsanweisung AC-Adapter A/V-Kabel USB-Kabel OSD-Fernbedienung Aufladbare Batterie aus Lithium-Ion (2200mA) Tasche zum Produktschutzen REMOTE SENSOR

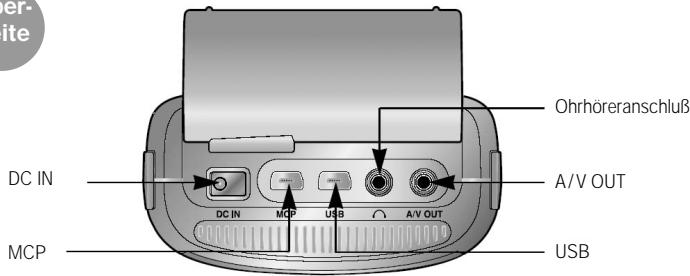

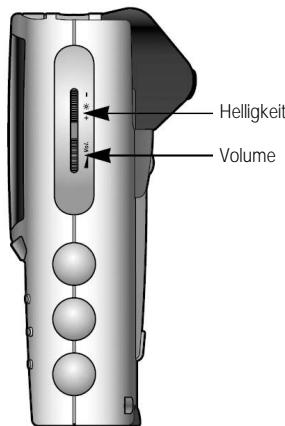

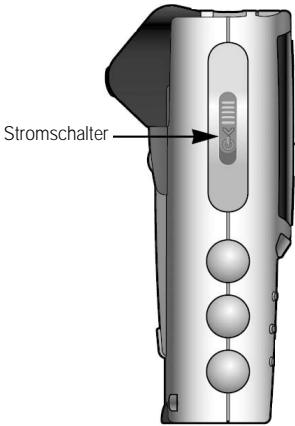

Oberseite linke Seite rechte Seite Ohrhöreranschluß Helligkeit Stromschalter DC IN

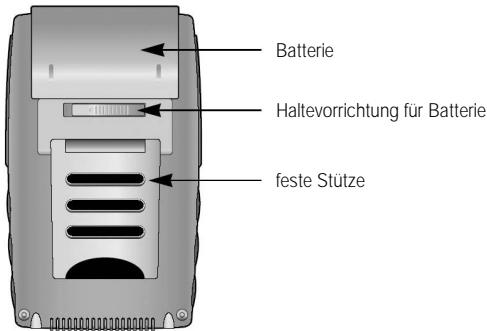

MCP USB Volume Rückseite Batterie Haltevorrichtung für Batterie feste Stütze

3. Spezifikation feststellen

im Allgemeinen Adapter DC + 9 V +/- 5% , 2A benötigte Stromstärke 850mA ~ 1500mA(Standard : 850mA, bei MP-Wiedergabe : 1500mA) Batterie Lithium Ion 7.2V 2200 mAh (wiederaufladbar, trennbar) Audio Audio-Dekodierung MPEG-1 layer1, 2, MP3, WMA Audio-Abtastraten 32 Khz, 44.1 Khz, 48 Khz, 88.2 Khz, 96Khz OutPut 1.2V (RMS) / 1 K 0.5W , 3.5mm Ohrhörerbuchse OutPut-Frequenzband 20 Hz ~ 20 Khz S/N-Rate > 90dB Nach der Feststellung der Bestandteile

A. Aufladung im Player Zuerst das gerät ausschalten dann die Batterie in den Player reinstecken. Das eine Ende des Adapters an Player und das andere an Strom anschließen. Die Aufladung erfolgt dann automatisch. Vidéo Video-Dekodierung

MPEG-1, MPEG-2, MPEG-4

AVI-Dateien : DivX, Xvid -Dateien JPEG-Abbild (max. Auflösung 1920 X 1080 ) Video- OutPut NTSC/PAL Composite video output 75 Ohm / 1.0 Vpp Sonstiges LCD TFT LCD, 2.5 Zoll USB USB 2.0 (mit USB 1.1 kompatibel) Fernbedienung infrarot(INFRARED) Festplatte 20/40 GB Größe 142(L) X 85(W) X 40(H)mm ①Batterie reinlegen ②Adapter an Player anschließen B. Aufladung mit Hilfe des Ladegeräts Batterie ins Ladegerät reinstecken. Wenn die Aufladung fertig ist, wird die Anzeigelampe grün. Aufladungszeit: etwa 3 Stunden (vollkommene Entladung maßgebend) (wählbar) *Die Spezifikation kann je nach Umstände unserer Firma teilweise geändert werden.

③Adapter an Steckdose anstecken

Halt! Batterie vom Player entferne

2. An Computer anschließen

Schieben Sie die Haltevorrichtung der Batterie nach links und die Batterie nach oben, um die Batterie vom Player herauszunehmen.

A. Schalten Sie den Player an (Schalter auf linker Seite des Players schlieben). B. Auf der Oberseite des Players befindet sich der USB-Anschluß. Schließen Sie das mitgelieferte USB-Kabel an diesem Anschluß (siehe Bild unten) und das andere Ende des Kabels an USB- Anschluß Ihres Computers an. (1) Achtung bei der Anwendung der (2) Achtung bei der Anwendung Batterie des Adapters Nehmen Sie nur die vorgeschriebene Batterie im Gebrauch. Die Batterie ist weder beliebig auseinanderzusetzen noch kurzzuschließen. Lassen Sie die Batterie nicht unter unmittelbaren Sonnenstrahlen. Die vom Player herausgenommene Batterie bewahren Sie nicht in der Nahe der Kinder. Falls Sie mit der ausgelaufenen Flüssigkeit aus der Batterie in Berührung kommen, waschen Sie sofort mit klarem Wasser und besuchen Sie Ihren Arzt. Laden Sie die Batterie sofort auf, wenn sie nicht genug aufgeladen ist. Falls Sie den Player mit ungenug aufgeladener Batterie öfter verwenden, können die Daten eventuell verloren gehen. Durch Staub oder Schmutzigkeit kann die Verbindung zwischen Batterie und mpman MPAV20/40 verschlechtert werden. Vor der Aufladung/Verwendung wischen Sie dessen Anschlußteil mit einem trocknen Tuch sorgfältig ab. Wenn Sie den mpman MP-AV20/40 langfristig nicht benutzen wollen, nehmen Sie die Batterie aus dem Player heraus.

Nehmen Sie nur den mitgelieterten Adapter im Gebrauch. Sonst kann mpman MP-AV20/40 schwer beschädigt werden. Dieses Produkt ist nur für AC 220V bestimmt. Stecken Sie den Adapter nie mit nassen Händen an die Steckdose an. Bei der Stromversorgung achten Sie auf Lüftung. Bei Anwendung des Adapters achten Sie darauf, daß er mit weder Kissen noch Wolldecke bedeckt wird. Sonst kann wegen der Überhitzung oder ausgelaufener Flüssigkeit aus Batterie ein Brand oder sonstiger Unfall verursacht werden. Hinlegen eines schweren Gegenstandes auf die Schnur des Adapters oder Abschneiden dessen Schnur kann elektrische Gefahr verursachen.

1. Vor dem Anschlie§en an den Computer mu§ der Player

2. Der Player ist mit USB 2.0-Interface. Wenn Ihr Computer aber

mit USB 1.1 ist, dann liegt die bertragungsgeschwindigkeit der Datei auf USB 1.1. Um die Datei auf USB 2.0 zu bertragen, installieren Sie die USB2.0-Karte im Player.

3. Wenn der Player an Ihrem Computer angeschlossen ist, ist er

genau so wie eine tragbare Festplatte zu nutzen.

3. Datei vom Computer ins Produkt herunterladen

A. Schließen Sie den Player an Ihren PC mit USB-Kabel an. B. Dann entsteht ein neues Festplattenlaufwerk. (Je nach Umgebung Ihres PCs entsteht ein Laufwerk von D:, E:, F:, G:) C. In Explorer zu kopierende Datei/Ordner wählen und kopieren. In dem neu entstehten Laufwerk die kopierte Datei speichern.

4. Mit externer Anlage anschließen

A. An TV anschließen Mpavio mit A/V-Kabel an TV anschließen um das auf LCD des Players angezeigte Abbild auch auf dem Bildschirm/Monitor zeigen zu lassen. a. A/V-Kabel an A/V OUT des Produkts anschließen. D. Es wird heruntergeladen. b. 3 Anschlüsse des A/V-Kabels an passende Anschlußbuchse(Video, Audio) des Fernsehens anschließen. E. Das Herunterladen ist fertig. Beim langfristigen Anschlie§en des Players an PC nehmen Sie unbedingt den Adapter in Gebrauch. Wenn die Batterie nicht genug aufgeladen ist, kann die bertragung der Daten gegebenenfalls nicht vollendet werden.

W hrend des Anzeigens durch TV die LCD MODE-Taste des Mpavios dr cken und die LCD des Players ausschalten, um die Batterieverbrauch zu vermindern. Es gilt auch f rs Anzeigen durch externen Apparat (beam Projector usw.).

Mit dem Produkt umgehen Den Schalter auf der linken Seite des Players nach unten schieben. Dann leuchtet die grüne Leuchtdiode(LED) und der Player wird eingeschaltet. Anfangsbeladung dauert ca. 5 Sekunden. Nach 5 Sekunden erscheint das Anfangsbild wie unten. A. Mit Navigationstaste wählen und OK-Taste drücken um den Titel der Musikdatei anzeigen zu lassen. Nach 5 Sek. Startbild Anfangsbild Grundfunktion

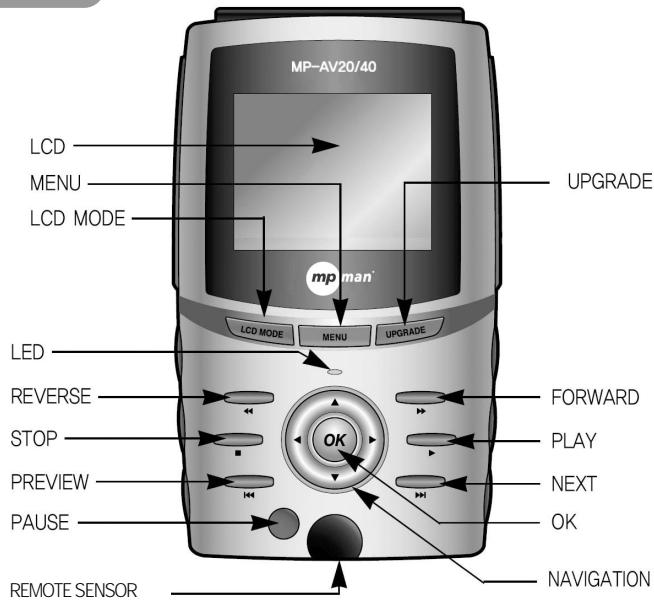

STOP Ausführung der Datei stoppen MENU zurück zum Anfangsbild NEXT nächste Datei ausfuhren UPGRADE Firmware upgraden PREVIEW vorige Datei ausfuhren NAVIGATION Datei durchsuchen REW zurückspulen OK auszuführende Datei wählen FF vorwärts spulen PLAY Datei ausführen PAUSE pausieren

B. Mit Navigationstaste die gewünschte Musik wählen und OK-Taste drücken. C. Um die Information über die gewählte Musik zu sehen, OSD-Taste (links oben) der Fernbedienung drücken. D. Die OSD-Taste nochmal drücken um die auf Bildschirm angezeigte Information nicht mehr zu sehen. Das oben liegende Bild ist beliebig hergestellt, das mit dem wirklichen Bild unterschiedlich sein kann.

1. Musikdateien in Ordner organisieren

2. Bewegendes Bild (MP) schauen

A. Player mit USB-Kabel an Ihren PC anschließen. B. Einen neuen Ordner in neu entstandenem Laufwerk erzeugen. C. Beliebigen Namen des neuen Ordners eingeben. D. Gewünschte Musikdatei wählen und in den neuen Ordner einspeichern. E. Mpavio von Ihrem PC entnehmen, den Player aus-, und neu einschalten. F. Mit Navigationstaste wählen und OK-Taste drücken. G. Nachschauen, ob die Musikdateien richtig in neuem Ordner eingespeichert sind. a. Auf der gleichen Weise wie oben entsteht neuer Ordner für .aviDatei unter Video und ein anderer neuer Ordner für .JPEG-Datei unter Photo. b. In Photo-Menü sind nur die .JPEG-Dateien zu speichern. TIP 2. Dateien hintereinander wiedergeben A. Gewünschten Ordner wählen und OKTaste ( ) drücken um die Dateiliste zu sehen. B. Navigationstaste ( ) drücken um zu linker ) zu überspringen. C. Die rechte PLAY-Taste ( ) oder OKTaste drücken um die Dateien des Ordners von Anfang an aufeinanderfolgend wiedergeben zu lassen. TIP Aufeinanderfolgende Wiedergabe der Dateien Durchsuche der Datei Wahl der vorigen Datei Wahl der nächsten Datei zurück zum Anfangsbild

3. Wenn in dem neuen Ordner Musik-/Abbild-/MP-Dateien gemischt

eingespeichert sind, sortiert der mpman MP-AV20/40 diese Dateien automatisch nach Dateityp und zeigt passende Dateien je nach Menü.

A. Mit Navigationstaste wählen und OK-Taste drücken um die Liste der MP-Dateien erscheinen zu lassen. B. Mit Navigationstaste die gewünschte Datei wählen und OK-Taste drücken um diese Datei wiedergeben zu lassen. C. OSD-Taste (oben links) der Fernbedienung drücken, um die Information der laufenden MP-Datei zu sehen. D. Die OSD-Taste nochmal drücken um die auf Bildschirm angezeigte Information nicht mehr zu sehen.

Nützliche Informationen

1. Firmware upgraden

Beim Upgraden der Firmware nehmen Sie immer den Adapter im Gebrauch. Das Prod kt bei gedruckter UPGRADE-Taste wieder einschalten, um die heruntergeladene Firmware zu upgraden.

• Besuchen Sie unsere Homepage ‘www.mpman.com’ und upgraden Sie Ihren mpman MP-AV20/40! A. Den Player mit USB-Kabel an Ihren PC anschließen. (siehe S. 17) A. Mit Navigationstaste wählen und OK-Taste drücken um die Liste der Abbild-Dateien erscheinen zu lassen. B. Mit Navigationstaste die gewünschte Datei wählen und OK-Taste drücken um diese Datei reinzuschauen.. C. OSD-Taste (oben links) der Fernbedienung drücken, um die Information der laufenden Abbild-Datei zu sehen. D. Die OSD-Taste nochmal drücken um die auf Bildschirm angezeigte Information nicht mehr zu sehen.

B. In neuer Festplatte <romfs>-Ordner erzeugen. Der Name des Ordners, <romfs> mu§ mit Kleinbuchstaben geschrieben sein. C. Die gewünschte Firmware-Datei herunterladen, in <romfs> einspeichern und das Produkt ausschalten. D. Bei der gedrückten UPGRADE-Taste den mpman MP-AV20/40 wieder einschalten. UPGRADE. E. Abwarten, bis die Anzeige des Upgradens auf dem Monitor erscheint. F. Zur Durchführung des Upgradens die <Play>-Taste, zu dessen Unterbrechen die <Stop>-Taste drücken. Um das Upgraden der Firmware fortzusetzen, die <Play>-Taste gemäß der erscheinenden Mitteilung drücken.

G. Das Upgrade wird vorbereitet. H. Das Upgrade wird fortgeführt.

Wenn Störung des Produkts entsteht, checkieren Sie folgendes: Keine Taste der Fernbedienung ist zu betätigen. Schauen Sie nach, ob die Batterie in der Fernbedienung richtig reingesteckt ist. Schauen Sie nach, ob zwischen Player und Fernbedienung irgendetwas reingesteckt ist. Auf Bildschirm ist nichts zu sehen. W hrend des Upgrades nehmen Sie weder den Adapter vom Produkt heraus noch schalten Sie es aus. Nachschauen, ob die Batterie richtig reingesteckt ist und die Anwendungszeit nach der Aufladung checkieren. (Entladung der Batterie verursacht Störung der Stromversorgung.)

I. Wenn das Upgrade fertig ist, erscheint es

auf Bildschirm wie auf dem rechten Bild. Das Bild auf dem Bildschirm stoppt oder keine Taste ist zu betätigen. Das Upgrade der Firmware ist vollendet, auch wenn die Mitteilung wie Update (Partly) Failed! auf dem Bildschirm erscheint. J. Den Player aus- und wieder einschalten um die upgradeten Funktionen zu nutzen.

Haben Sie den Player etwa unter direkten Sonnenstrahlen betätigt? Schauen Sie nach der Einstellung der Helligkeit und vermeiden Sie die unmittelbare Sonnenstrahlen. Schauen Sie nach der Betätigungszeit des Players. (Nach der Vollaufladung ist MP-Datei etwa 150 Min. lang wiederzugeben.) Schließen Sie mal den Adapter an Player an und schauen Sie nach ob der Player richtig funktioniert. Wenn ja, dann laden Sie die Batterie auf. Wenn aber nicht, dann melden Sie sich bei unserem Kundendienst an. Wenn das Upgrade vollendet ist, schalten Sie das Produkt aus und erneuert ein. Kein Ton ist zu hören. Schauen Sie nach ob die lautstärke auf “0” steht. Wenn nicht, dann lassen Sie eine andere Datei ausführen.

Nach dem Anschließen des mpman MP-AV20/40 an PC wird Windows 98-CD verlangt oder keine Hardware wird erkannt. Schieben Sie Windows 98-CD hinein und installieren Sie die USB-Vorrichtung. windows Es ist trotz innerhalb der Garantiefrist entgeltlich zu reparieren, wenn. Keine Datei wird heruntergeladen. Schauen Sie nach ob der Player eingeschaltet ist. Wenn ja, dann nachschauen ob das Kabel an USB-Anschluß richtig angeschlossen ist.

1. das Produkt vom Benutzer beliebig auseinandergesetzt ist.

z.B.) wenn das Produkt auseinandergesetzt ist um die Kapazität der Festplatte zu vergrößern. (Dies Produkt ist vor dem Kopieren der Datei geschützt. So kann die Festplatte vom Markt nicht angewendet werden. ) Geräusch entsteht oder nur durch einen Teil des Ohrhörers ist zu hören. Schauen Sie nach ob der Ohrhörer aus Versehen her an A/V-Anschluß angeschlossen ist. Wenn nicht, versuchen Sie mal mit einer anderen Datei. Wenn der Anschluß des Ohrhörer schmutzig ist, kann Geräusch entstehen. Machen Sie ihn sauber. (Nehmen Sie dabei nur trocknen Tuch im Gebrauch und kein Wasser!)

2. das Produkt durch Mißbrauch des Benutzers kaputt ist.

Wir haben ein von Doshiba unterstütztes Hightechdiagnosengerät, womit wir ganz genau den Grund der Fehlfunktion herauskriegen können. Bildschirm ist entweder zu hell oder zu dunkel. Stellen Sie die Helligkeit neu ein. Wenn es nichts hilft, versuchen Sie mal mit einer anderen Datei.

A. Kann ich eine DVD auf PC kopieren und diese in die Festplatte des mpman MP-AV20/40 hineinkopieren und laufen lassen? DVD ist normalerweise von Kopie geschützt. Wenn Sie es kodiert haben, können Sie nur das Bild ohne Ton sehen. In den Fall sollten Sie spezielles Programm für Kodierung im Gebrauch nehmen. B. Ist CCFE anzubieten? CCFE-Funktion wird nicht unterstützt. CCFE ist ein spezielles Lernprogramm für Fremdsprache. Hiermit kann man Fremdsprache durch Filme, Animationen usw. lernen. C. Kann ich mit mpman MP-AV20/40 Game genießen? Kein Game wird unterstützt. E. Ist mpman MP-AV20/40 als PVR(Personal Video Recorder) zu nutzen? PVR-Funktion wird nicht unterstützt. F. Was ist DivX-Datei? DivX ist eine Abkürzung von ‘Digital Video Express’, also eine Art von Codec. Es ist eine durch eine auf MPEG-4 basierende Kompressionstechnik klein gepackte Datei mit hoher Bildqualität. Die Datei ist kleiner als DVD. Format des DivX-Codecs ist *.avi. Um diese Datei anzuschauen, muß der DivX-Codec installiert sein. G. Was ist Dr. DivX? Dr. DivX ist ein Kodierungsprogramm. Hiermit können normale oder auch gepackte MP-Datei mit höherer Kompressionsrate gepackt oder auch auf anderes Format (wie MPEG, MPG, AVI, WMV usw.) geändert werden. Dr. DivX ist eine Shareware, die nur für 15 Tage lang zu nutzen und von Dr. DivXHomepage usw. herunterzuladen ist. Website von Dr. DivX : http://www.divx.com D. Kann ich mit mpman MP-AV20/40 Tv-/Radioprogramm genießen? TV ist nicht mit mpman MP-AV20/40 anzuschauen.
