BEDIENUNGSANLEITUNG XVD820 HDMI MPMAN

REGLAGES DES HAUT PARLEURS

DOWNMIX FRONT

1. DOWNMIX

VORBEREITUNG VOR INBETRIEBNAHME (Fortsetzung)

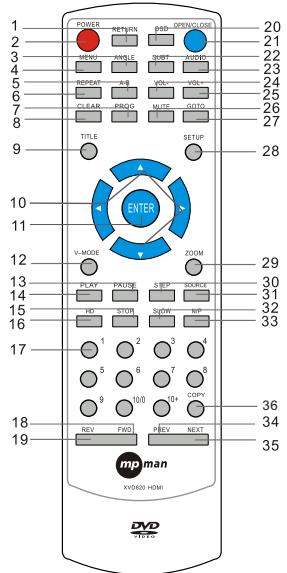

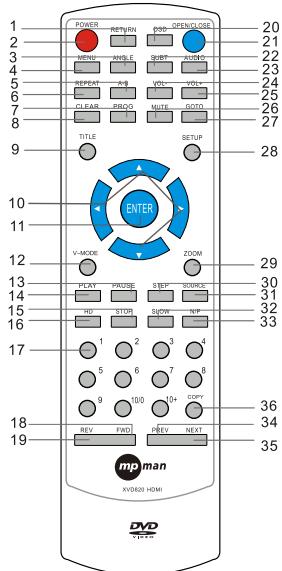

TASTENBELEGUNG FERNBEDIENUNG

POWER 20 RETURN 21 WAVE 22 SUBT 23 RESET 24 A/B 25 VOL+ 26 CLEAR 27 PROG 28 MUTE 29 GO/GO TITLE SETUP ENTER V-MODE ZOOM PLAY 30 PRUSSB 31 SBP 32 SINCK 33 HID 34 STOP 35 SNOW 36 NIP 37 100 10+ COPY 38 REV 39 FWD 40 NEXT 35 mp man xv0s0 HDI DVD

1. ZURÜCK 19. RÜCKLAUF
2. EIN/AUS 20. OSD
3. BLICKWINKEL 21. ÖFFNEN/SCHLIESSEN
4. MENÜ 22. UNTERTITEL
5. A-B 23. AUDIO
6. WIEDERHOLUNG
7. PROGRAMM 25. VOL+
8. LÖSCHEN 26. STUMM
9. TITEL 27. GOTO
   10.NAVIGATION 28. EINSTELLUNG
10. ENTER 29. ZOOM
11. V-MODUS 30. SCHRITT
12. PAUSE 31. QUELLE
13. WIEDERGABE 32. ZEITLUPE
14. STOPP 33. N/P
15. HD 34.SKIP-
16. ZIFFERNTASTEN 35. SKIP+
17. VORLAUF 36. COPY

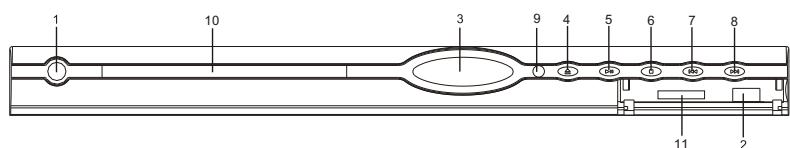

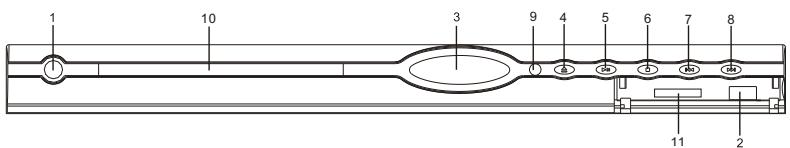

Frontblende DVD-Player

1 10 3 9 4 5 6 7 8 11 2

1. EIN/ASUS
2. USB-PORT
3. DISPLAY

4. ÖFFNEN/SCHLIESSEN

5. WIEDERGABE/PAUSE

6. STOPP
7. SKIP-

8. SKIP+

9. SENSOR FERNBEDIENUNG

10. DISC-LAUFWERK
11. SD/MMC/MS

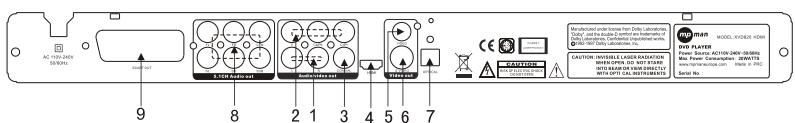

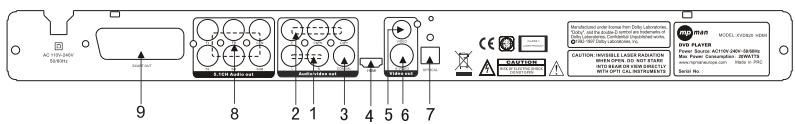

Rückseite DVD-Player

1. R/L Audioausgang
2. Y/CbPb/CrPr Ausgang
3. Digitaler KOAXIAL-Audioausgang

4. HDMI-Ausgang

5. Composite Ausgang

6. S-VIDEO Ausgang
7. OPTICAL Ausgang
8. 1. 1CH Ausgang
9. SCART-Ausgang

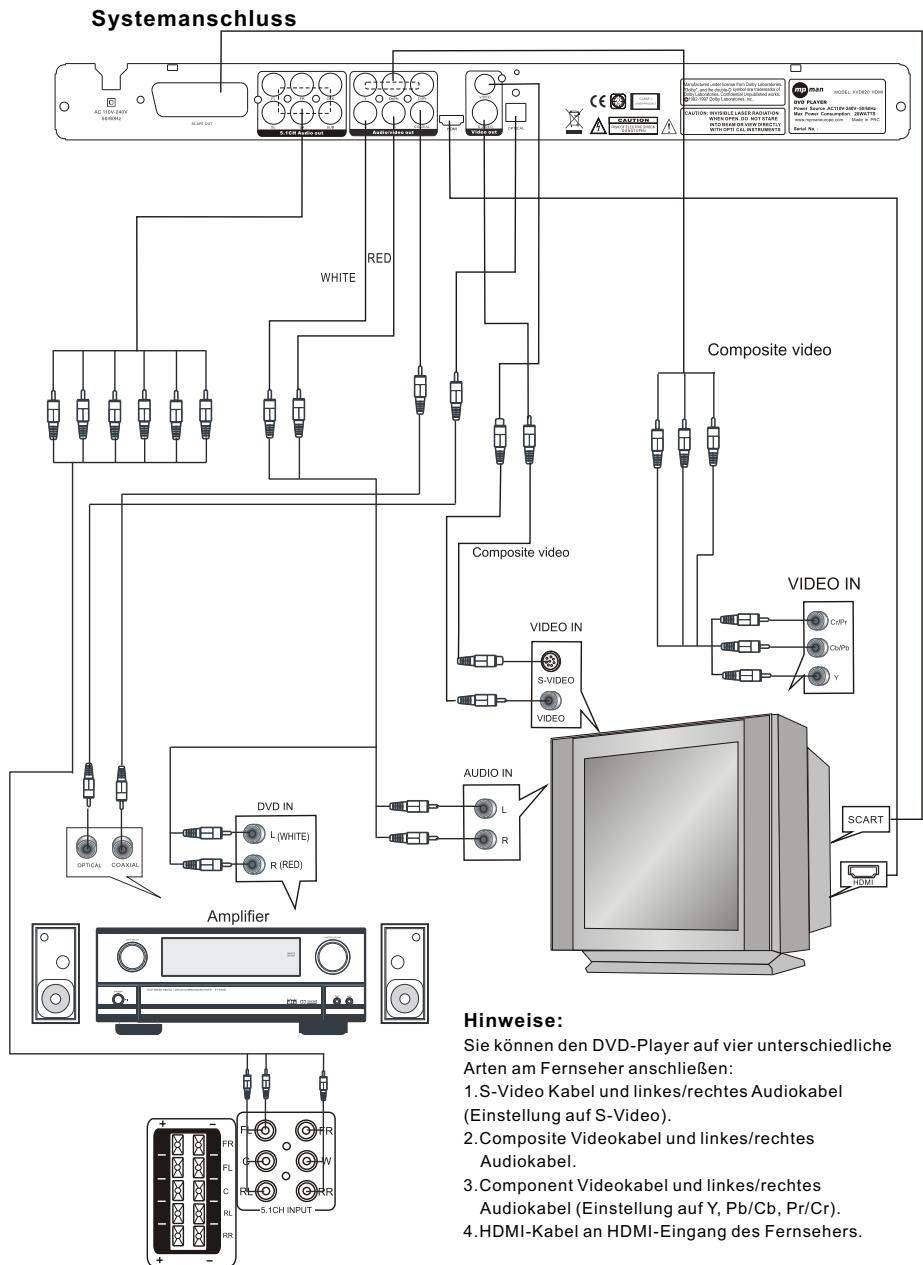

ANSCHLÜSSE

Hinweise:

Sie können den DVD-Player auf vier unterschiedliche Arten am Fernseher anschließen:

1.S-Video Kabel und linkes/rechtes Audiokabel
(Einstellung auf S-Video)
2. Composite Videokabel und linkes/rechtes Audiokabel.
3. Component Videokabel und linkes/rechtes Audiokabel (Einstellung auf Y, Pb/Cb, Pr/Cr).
4.HDMI-Kabel an HDMI-Eingang des Fernsehers.

ANSCHLÜSSE

SYSTEMEINSTELLUNGEN

TV SYSTEM VIDEO HD OUTPUT TV TYPE PASSWORD RATING DEFAULT

1.TV SYSTEM

Stellen Sie das Farbsystem entsprechend Ihrem Fernseher ein, wählen Sie zwischen:

AUTO: Wählen Sie diese Einstellung, wenn Ihr DVD-Player an einem Multisystem-Fernseher

angeschlossen ist.

NTSC: Wählen Sie diese Einstellung, wenn Ihr DVD-Player an einem NTSC-Fernseher angeschlossen ist.

PAL: Wählen Sie diese Einstellung, wenn Ihr DVD-Player an einem PAL-Fernseher angeschlossen ist.

2. VIDEO

Wählen Sie den Videoausgang zwischen: INTERLACE-YUV, TV-RGB, P-SCAN YPBPR, S-VIDEO.

Der Videoausgangsmodus kann auch mit V-MODE auf der Fernbedienung umgeschaltet werden.

3.HD OUTPUT

In dieser Option stellen Sie die HDMI-Auflösung ein, wählen Sie zwischen:

720P, 1080P und 1080i. Diese Funktion muss von Ihrem Fernseher unterstützt werden.

4.TV TYPE

16:9 (Breitbild): Wählen Sie diese Einstellung, wenn Ihr DVD-Player an einem Breitbildfernseher angeschlossen ist. Bei Auswahl dieser Einstellung für einen Normalfernseher ist das Bild verzerrt (vertikal gestaucht).

4:3 LB (Letterbox): Wählen Sie diese Einstellung, wenn Ihr DVD-Player an einem Normalfernseher angeschlossen ist. Filme werden im Original-Bildformat (Bildseitenverhältnis) angezeigt. Ein Breitbild wird mit schwarzen Balken oben und unten angezeigt.

4:3 PS (Pan&Scan): Wählen Sie diese Einstellung, wenn Ihr DVD-Player an einem Normalfernseher angeschlossen ist. Das Bild wird als Vollbild angezeigt, kann jedoch links und rechts beschnitten sein.

Hinweise:

1. Das Bildformat bezieht sich auf das Aufnahmeformat der Disc. Einige Discs können nicht in dem von Ihnen gewählten Bildformat angezeigt werden.
2. Bei Wiedergabe einer Disc im 4:3 Format auf einem Breitbildfernseher haben Sie schwarze Balken links und rechts im Bild.
3. Nehmen Sie die Einstellung entsprechend Ihrem Fernseher vor.

5. PASSWORD

Die Passwortoption ist werksseitig deaktiviert und Sie können weder das Passwort noch die

Kindersicherung umstellen. Hierzu müssen Sie zunächst den Passwortmodus aktivieren. Zum Umstellen der Kindersicherung geben Sie zunächst das werksseitige Passwort (0000) ein, danach drücken Sie ENTER zur Bestätigung. Sie werden zum Umstellen des Passwortes zunächst zur Eingabe des alten

Passwortes aufgefordert, anschließend zur Eingabe des neuen Passwortes. Geben Sie eine 4-stellige Zahl als Passwort ein.

ANSCHLÜSSE

6.RATING

Die Bewertung der Kindersicherung ist ähnlich wie im Kino. Sie funktioniert, sofern die DVD mit einer entsprechenden Bewertung ausgestattet ist. Hiermit können Sie kontrollieren, welche Art Filme Ihre Familie sieht.

1. Die Kindersicherung hat zwei Optionen: NO ADULT (nur für Erwachsene) und KID SAFE (kindersicher).

2. Mit VIEW ALL sind alle Einschränkungen aufgehoben.

Hinweise:

Bei gesperrter Passwortoption wird die Bewertung nicht angezeigt. Die Kindersicherung ist deaktiviert, wenn die Passwortoption entsperrt ist.

7. DEFAULT

Mit dieser Option stellen Sie alle Einstellungen zu den Werkseinstellungen zurück.

SPRACHEINSTELLUNGEN

OSD LANGUAGE AUDIO LANG SUBTITLE LANG MENU LANG POWER RESUME

1. OSD LANGUAGE

Markieren Sie zum Einstellen der Bildschirmsprache OSD LANGUAGE und wählen Sie mit den Navigationstasten die gewünschte Sprache. Mit ENTER bestätigen Sie, das Display wird nun in Ihrer gewünschten Sprache angezeigt. Sie haben die Auswahl zwischen 5 Sprachen: Englisch, Französisch, Deutsch, Holländisch und Italienisch.

2. AUDIO LANGUAGE

Markieren Sie zum Einstellen der Filmsprache AUDIO LANGUAGE und wählen Sie mit den Navigationstasten die gewünschte Sprache. Mit ENTER bestätigen Sie, die Disc wird nun in Ihrer gewünschten Sprache abgespielt, sofern sie auf der Disc gespeichert ist. Sie haben die Auswahl zwischen 5 Sprachen: Englisch, Französisch, Deutsch, Holländisch, Italienisch.

3.SUBTITLE LANGUAGE

Markieren Sie zum Einstellen der Untertitelsprache SUBTITLE LANGUAGE und wählen Sie mit den Navigationstasten die gewünschte Sprache. Mit ENTER bestätigen Sie, die Untertitel wird nun in Ihrer gewünschten Sprache angezeigt, sofern sie auf der Disc gespeichert ist. Sie haben die Auswahl zwischen 5 Sprachen: Englisch, Französisch, Deutsch, Holländisch, Italienisch und Aus.

4. MENU LANGUAGE

Markieren Sie zum Einstellen der Menüsprache MENU LANGUAGE und wählen Sie mit den Navigationstasten die gewünschte Sprache. Mit ENTER bestätigen Sie, das Menü wird nun in Ihrer gewünschten Sprache angezeigt, sofern sie auf der Disc gespeichert ist. Sie haben die Auswahl zwischen 5 Sprachen: Englisch, Französisch, Deutsch, Holländisch, Italienisch.

5. WIEDERAUFNAHME DER WIEDERGABE

Mit dieser Einstellung wird die Wiedergabeposition gespeichert. Bei aktivierter Einstellung geht der Player zu der gespeicherten Position, an der die Wiedergabe durch Ausschalten oder Auswerfen der Disc beendet wurde. D.h., die erneute Wiedergabe startet ab der Position, bei der der Wiedergabe beim letzten Mal beendet wurde.

Hinweis: Diese Speicherfunktion arbeitet bei unterschiedlichen Discformaten.

Hinweise:

1. Ist Ihre gewünschte Sprache nicht verfügbar, so wird die Standardsprache der Disc angezeigt/abgespielt.

2. Die Standardsprache des DVD-Players ist Englisch.

ANSCHLÜSSE

AUDIOEINSTELLUNGEN

AUDIO OUT KEY

1. AUDIO OUT

Markieren Sie zum Einstellen des Audioausgangs AUDIO OUT und wählen Sie mit den Navigationstasten den gewünschten Audiomodus. Mit ENTER bestätigen Sie. Ihnen stehen 3 Optionen zur Verfügung: SPDIF/OFF, SPDIF/RAW und SPDIF/PCM.

SPDIF/OFF: Es erfolgt keine Signalausgabe über den Koaxialausgang und den optischen Ausgang.

SPDIF/RAW: Wählen Sie diese Einstellung, wenn Ihr DVD-Player über Koaxialkabel oder optisches Kabel an einem Verstärker angeschlossen ist. Bei der Wiedergabe einer Disc in Dolby Digital, DTS oder MPEG Audioformat werden die entsprechenden Digitalsignale über den Koaxialausgang oder den optischen Ausgang ausgegeben. Die Digitalausgänge dieses DVD-Players sind zum Anschluss an einen Dolby Digital, DTS oder MPEG Receiver oder Decoder konzipiert.

SPDIF/PCM: Wählen Sie diese Einstellung, wenn Ihr DVD-Player an einen 2-Kanal digitalen Stereoverstärker angeschlossen ist. Bei der Wiedergabe einer Disc in Dolby Digital oder MPEG Audioformat werden die Digitalsignale in ein 2-Kanal PCM-Signal moduliert und über den Koaxialausgang oder den optischen Ausgang ausgegeben.

2. KEY

KEY: Mit den Navigationstasten aufwärts/abwärts stellen Sie den Tastenton ein.

VIDEO SETUP

BRIGHTNESS CONTRAST HUE SATURATION SHARPNESS

1. BRIGHTNESS

Mit den Navigationstasten aufwärts/abwärts stellen Sie die Helligkeit ein.

2. CONTRAST

Mit den Navigationstasten aufwärts/abwärts stellen Sie den Kontrast ein.

3.HUE

Mit den Navigationstasten aufwärts/abwärts stellen Sie die Farbe ein.

4.SATURATION

Mit den Navigationstasten aufwärts/abwärts stellen Sie die Farbsättigung ein.

5.SHARPNESS

Mit den Navigationstasten aufwärts/abwärts stellen Sie die Bildschärfe ein.

ANSCHLÜSSE

LAUTSPRECHEREINSTELLUNGEN

DOWNMIX FRONT

1. DOWNMIX

Der DOWMIX-Modus stellt die vorderen Lautsprecher auf LT/RT, STEREO, 5. 1CH oder VSS ein.

2. VORNE

Sie müssen den richtigen Typ der vorderen Lautsprecher entsprechend zu ihrer Leistung auswählen.

DIGITALEINSTELLUNGEN

OP MODE DYNAMIC RANGE DUAL MONO

1. OP MODE

LINE OUT: Wählen Sie diese Einstellung, um das Eingangssignal auszugeben. Zur nächtlichen Wiedergabe geeignet, da die Spitzenwerte begrenzt sind. RF REMOD: Zur Wiedergabe tagsüber geeignet, da die Ausgangslautstärke hoch ist.

2. DYNAMIC RANGE

Bei Einstellung auf LINE OUT wählen Sie diese Einstellung, um die Dynamik der Ausgangseffekte einzustellen. Bei Einstellung auf FULL ist der Spitzenwert minimal, bei Einstellung auf OFF ist er maximal.

3.DUAL MONO

DUAL MONO: Verfügt Ihr Verstärker/Decoder über Dolby Digital Ausgang, so können Sie zwischen Stereo, Mono links, Mono rechts und Mixed Mono wählen.

HINWEIS:

Diese Option haben Sie nur bei Einstellung von DOWNMIX auf OFF.

ALLGEMEINE BEDIENUNGSHINWEISE

POWER • Mit POWER schalten Sie den Player ein.

Während der Wiedergabe schalten Sie den Player mit POWER aus.

OPEN/CLOSE • Mit OPEN/CLOSE öffnen Sie die Lade für das DVD-Laufwerk.

Mit erneutem Tastendruck auf OPEN/CLOSE schließen Sie das Laufwerk wieder.

TITLE • Während der DVD-Wiedergabe zeigen Sie mit TITLE das DVD-Titelmenü an oder Sie spielen den ersten Titel ab.

Hinweis: Diese Funktion ist discabhängig.

MENU • Während der DVD-Wiedergabe zeigen Sie mit MENU das Discmenü an. Hinweis: Diese Funktion ist discabhängig.

V-MODE • Während der DVD-Wiedergabe schalten Sie mit Tastendruck den Videomodus zwischen ①YUV ②YPbPr ③TV-RGB ④S-VIDEO um

OSD • Während der VCD/DVD-Wiedergabe zeigen Sie mit OSD folgende Informationen an;

DVD: Tt 01/05 ch 01/29 VCD: Track 01/19 PBC x

0:02:21

0:03:49

1	TT	-/-	CH	--/-		∅	----
2	-/-	ING	☐	5.1CH		-/-	ING INA
3	TT	-/-	CH	--/-		∅	----
4	TT	-/-	CH	--/-		∅	----
5	TT	-/-	CH	--/-		∅	----
6	Pückkehr zur Normalanzeige

0-10 Tasten • Mit diesen Tasten geben Sie Uhrzeit, Titel-, Kapitel- und Tracknummer ein

- Während der CD, DVD, MP3 oder VCD Wiedergabe (PCB deaktiviert) wählen Sie mit den Zifferntasten 0-10 einen Track direkt.

- Bei Anzeige eines nummerischen Elements wählen Sie mit den Zifferntasten 1-10 aus.

SLOW • Während der DVD, VCD oder SVCD Wiedergabe drücken Sie SLOW zur Wiedergabe in Zeitlupe. Mit mehrfachem Tastendruck auf SLOW wird die Disc mit 1/2, 1/3, 1/4, 1/5, 1/6 und 1/7 der Normalgeschwindigkeit abgespielt.

Mit PLAY kehren Sie zur Normalwiedergabe zurück.

PREV • Während der MPEG4, DVD, CD, MP3 oder VCD Wiedergabe drücken Sie PREV zur Wiedergabe des vorherigen Tracks.

NEXT • Während der MPEG4, DVD, CD, MP3 oder VCD Wiedergabe drücken Sie NEXT zur Wiedergabe des nächsten Tracks.

REPEAT • Mit mehrfachem Tastendruck auf REPEAT schalten Sie den Wiederholungsmodus um.

- Während der MPEG4, VCD Wiedergabe stehen Ihnen drei Modi zur Verfügung: Track wiederholen, Alle wiederholen und Aus.

- Während der DVD-Wiedergabe stehen Ihnen vier Modi zur Verfügung: Kapitel wiederholen, Titel wiederholen, Alle wiederholen und Aus.

Während der CD, MP3 Wiedergabe stehen Ihnen drei Modi zur Verfügung: Einzeln wiederholen, Album wiederholen und Aus.

Hinweis: Während der VCD-Wiedergabe muss der PBC-Modus deaktiviert sein.

A-B • Drücken Sie während der Wiedergabe A-B zur Auswahl des Startpunktes A der Wiederholungsschleife

- Mit erneutem Tastendruck wählen Sie den Endpunkt B. Der Player wiederholt den Bereich zwischen den Punkten A und B automatisch.

- Mit dem dritten Tastendruck auf A-B heben Sie die A-B Wiederholung auf und löschen Sie die Punkte A und B.

Hinweis: Während der CD/VCD/SVCD Wiedergabe müssen sich die Punkte A und B im gleichen Track befinden.

Während der MPEG4/DVD Wiedergabe können sich die Punkte A und B in beliebigen Kapiteln befinden.

REV • Während der MPEG4, DVD, CD, MP3 oder VCD Wiedergabe drücken Sie REV zum Aufrufen des schnellen Rücklaufs.

Mit mehrfachem Tastendruck durchlaufen Sie die 2-, 4-, 8- und 20-fache Geschwindigkeit:

- Mit PLAY kehren Sie zur Normalwiedergabe zurück.

FWD • Während der MPEG4, DVD, CD, MP3 oder VCD Wiedergabe drücken Sie FWD zum Aufrufen des

schnellen Vorlaufs.

Mit mehrfachem Tastendruck durchlaufen Sie die 2-, 4-, 8- und 20-fache Geschwindigkeit:

- Mit PLAY kehren Sie zur Normalwiedergabe zurück.

N/P • Während der Wiedergabe drücken Sie N/P zur Auswahl des TV-Modus als AUTO, NTSC oder PAL.

ALLGEMEINE BEDIENUNGSHINWEISE (Fortsetzung)

MUTE

Mit MUTE schalten Sie den Tonausgang stumm.

Mit erneutem Tastendruck auf MUTE heben Sie die Stummschaltung wieder auf.

CLEAR

Mit CLEAR löschen Sie im Programmmodus Ihre Eingaben im Menü.

PAUSE

Mit PAUSE unterbrechen Sie die Wiedergabe.

PLAY

Mit PLAY setzen Sie die Normalwiedergabe fort.

STOP

Mit einmaligem Tastendruck auf STOP unterbrechen Sie die Wiedergabe.

Mit PLAY setzen Sie die Wiedergabe von gleicher Stelle aus fort, nachdem Sie einmal STOP gedrückt haben.

Mit zweimaligem Tastendruck auf STOP beenden Sie die Wiedergabe.

RETURN

Mit aktiviertem PBC-Modus kehren Sie mit Tastendruck in das Discmenü zurück.

Diese Funktion haben Sie nur für VCDs.

ZOOM

Während der VCD/SVCD/DVD/MPEG4 Wiedergabe drücken Sie ZOOM zur

Vergrößerung/Verkleinerung des Bildes:1/2, 1/3, 1/4, 1/1, 2X, 3X und 4X.

STEP

Während der DVD, VCD, SVCD Wiedergabe drücken Sie einmal STEP, um ein Standbild anzuzeigen.

Mit erneutem Tastendruck gehen Sie ein Bild weiter. Mit PLAY kehren Sie zur Normalwiedergabe zurück.

HINWEIS: Die Schrittfunktion haben Sie nicht bei der CD-Wiedergabe.

SETUP

Mit SETUP auf der Fernbedienung rufen Sie das Einstellungsmenü auf. Das Einstellungsmenü hat mehrere Ebenen.

Mit ▼ oder ▲ wählen Sie die gewünschte Funktion im Menü.

Mit oder gehen Sie eine Menüebene zurück oder vorwärts.

Mit ENTER bestätigen Sie Ihre Auswahl.

Mit SETUP verlassen Sie das Menü wieder.

VOL

Mit VOL+ erhöhen Sie die Lautstärke.

Mit VOL- verringern Sie die Lautstärke.

ANGLE

Während der DVD-Wiedergabe drücken Sie ANGLE zur Anzeige der gleichen Szene aus verschiedenen Kamera-Blickwinkeln.

Mit mehrfachem Tastendruck auf ANGLE schalten Sie die Blickwinkel um.

Hinweis: Diese Funktion ist discabhängig.

ALLGEMEINE BEDIENUNGSHINWEISE (Fortsetzung)

SUBTITLE

DVD-Wiedergabe.

Mit mehrfachem Tastendruck auf SUBTITLE

wählen Sie zwischen bis zu 32

Untertitelsprachen.

Hinweis: Diese Funktion ist discabhängig

(unterschiedliche Sprachen).

GOTO

Während der DVD, VCD, MPEG4 Wiedergabe drücken Sie GOTO zur Anzeige des nachstehenden

Suchmenüs:

DVD: TT Eng

Mit ▶ oder ◀ wählen Sie das gewünschte Element, mit den Zifferntasten geben Sie Titel- oder Trackzeit

ein.

VCD: TRK- PBC

Mit den Zifferntasten geben Sie den Zeitpunkt auf der Disc ein oder im Track ein, mit ENTER

bestätigen Sie.

HINWEIS: 1) Tracksuche nach einem bestimmten Track auf der Disc.

2) Disczeitsuche nach einem Zeitpunkt auf der Disc.

3) Trackzeitsuche nach einem Zeitpunkt im Track.

USB

Mit dieser Taste schalten Sie zwischen DVD- und USB-Modus um.

Nur Disc: Geben Sie nur von Disc wieder (nicht von USB-Speichermedium oder SD-

Speicherkarte), so wird die Disc nach dem Laden automatisch abgespielt.

Nur USB: Geben Sie nur vom USB-Speichermedium wieder (nicht von der Disc), so startet die

Wiedergabe automatisch, nachdem Sie das USB-Speichermedium am USB-Port angeschlossen

haben.

USB/DISC: Haben Sie eine Disc im Laufwerk eingelegt und Sie schließen ein USB-

Speichermedium am USB-Port an, so wird die Disc wiedergegeben. Wünschen Sie Wiedergabe vom

USB-Speichermedium, so drücken Sie USB und wählen Sie mit den Navigationstasten

aufwärts/abwärts USB, danach bestätigen Sie mit ENTER.

Möchten Sie zur Disc-Wiedergabe zurückschalten, so drücken Sie erneut USB und wählen Sie

DISC, danach bestätigen Sie mit ENTER.

HDMI-Funktion:

1. Schließen Sie ein HDMI-Kabel am HDMI-Ausgang auf der Rückseite des DVD-Players und am

Fernseher an.

1. Stellen Sie den TV-Modus auf HDMI ein.

2. Drücken Sie SETUP auf der Fernbedienung und wählen Sie in den Systemeinstellungen den

gewünschten HDMI-Modus (720p, 1080i, 1080p).

SPEZIFIKATIONEN

Laser Wellenlänge	650 nm
Signalsystem	PAL/NTSC/AUTO
Frequenzbereich	20 Hz~20.000 Hz ±2,5 dB
Rauschabstand	=85 dBAudio Verzerrung ≦ -80 dB (1 kHz)
Audio Dynamik	≥ 85 dB (1 kHz)
Ausgänge
Audioausgang(Analog-Audio)	Durchschnittlicher Ausgang:2 V ±10 %, Last:10 kΩ
Audioausgang(Digital-Audio)	Durchschnittlicher Ausgang:0,5 Vp-p +20 %, Last: 75 Ω
Videoausgang	Durchschnittlicher Ausgang:1 Vp-p ±20%, negativ Sync, Last: 75 Ω
ComponentVideoausgang	Farbausgänge:Luminanz (Y) 700 mV ±20 %;Farbe (Cb) 535,5 mV ±20 %; Farbe (Cr) 535,5mV ±20 %;
S-Video Ausgang	Farbsignal (C) 0,286 Vp-p ±20 %, (75Ω Last)Luminanzsignal (y) 1 Vp-p ±20 %, (75Ω Last)Durchschnittlicher Ausgang:
Spannungsversorgung	AC 110-240V~ 50/60Hz
Leistungsaufnahme	20 W
Abmessungen	430x215x38mm
Gewicht	< 2. 0Kg

Entsorgung elektrischer und elektronischer Altgeräte

Das Gerät darf am Ende seiner Gebrauchsfähigkeit nicht über den Hausmüll entsorgt werden. Bitte geben Sie es an einer Sammelstelle für Altgeräte ab. Das Symbol auf Gerät, Bedienungsanleitung und Verpackung gibt Hinweise zur Entsorgung.

In der EU bestehen unterschiedliche Sammel- und Recyclingsysteme. Weitere Informationen erhalten Sie von Ihrer örtlichen Behörde oder Ihrem Fachhändler. Die Materialien sind entsprechend recyclingfähig. Durch Recycling und andere Formen der Wiederverwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Umweltschutz. Bitte erfragen Sie die nächste Sammelstelle für Altgeräte bei Ihrer örtlichen Verwaltung.

Weitere Informationen erhalten Sie von Ihrer örtlichen Behörde oder Ihrem Fachhändler.

Entsorgung von Elektroaltgeräten

Gemäss der Europäischen Richtlinie 2002/96/EC über Elektro-und-Elektronik-Algeräte (WEEE) dürfen Elektrohaushalts-Algeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Algeräte müssen separat gesammelt werden, um die Wiederverwertung und das recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das symbol „durchgestrichene Mülltone“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Für weitere Informationen besuchen Sie bitte unsere Webseite

www.mpmaneurope.com

mp man

POWER HDMI 12 30 34 OPEN

VOORBEREIDINGEN VOOR GEBRUIK

NAMEN EN LAY-OUT VAN DE AFSTANDSBEDIENING

POWER 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 V-MODE V-OPEN V-MIN AVILE AVR AVIO AVS AVT AVU AVW AVX AVY AVZ AVN AVO AVP AVQ AVR AVS AVX AVY AVZ AVN AVO AVP AVQ AVN AVZ V-MODE V-OPEN V-MIN AVILE AVR AVI AVO AVS AVX AVY AVZ AVN AVO AVP AVQ AVS AVZ V-MODE V-OPEN V-MIN AVILE AVR AVI AVO AVS AVX AVY AVZ V-MODE V-OPEN V-MIN AVILE AVR AVI AVO AVS AVX AVY AVZ V-MODE V-OPEN V-MIN AVILE AVR AVI AVO AVS AVX AVY AVZ V-MODE V-OPEN V-MIN AVILE AVR AVI AVO

1. TERUG 19. TERUGSPOELEN

2. AAN/UIT 20. OSD

3. HOEK 21. OPEN/SLUIT

4. MENU 22. ONDERTITELING

5. A-B 23. AUDIO

6. HERHAAL 24. VOL-

7. PROG 25. VOL+

8. WISSEN 26. DEMPEN

9. TITEL 27. GA-NAAR

10. NAVIGATIE 28. INSTELLINGEN

11. ENTER 29. ZOOM

12. VMODUS 30. STAP

13. PAUZE 31. BRON

14. START 32. TRAAG

15. STOP 33. N/P

16. HD 34. VORIGE

17. CIJFERTOETSEN 35. VOLGENDE

18. VOORUITSPOELEN 36. COPY

Voorpaneel (DVD)

1 10 3 9 4 5 6 7 8 11 2

1. AAN/UIT
2. USB INGANG
3. DISPLAY
4. OPEN/SLUIT
5. START/PAUZE
6. STOP
7. VORIGE
8. VOLGENDE
9. AFSTANDSSENSOR
10. DISKHOUDER
11. SD/MMC/MS

Achterpaneel (DVD)

1/4, 1/1, 2X, 3X, 4X te vergroten.
