Type de produit	Scie sauteuse
Marque	HITACHI
Modèle	FCJ 65V3
Tension d’alimentation	230 V (selon région)
Puissance absorbée	400 W
Profondeur de coupe max. (bois)	65 mm
Profondeur de coupe max. (acier doux)	6 mm
Vitesse à vide	0 – 3000 min⁻¹ (variable)
Course de la lame	18 mm
Rayon de coupe min.	25 mm
Poids (sans fil)	1,5 kg
Coupe angulaire	Oui (inclinaison réglable)
Types de lames compatibles	Lames Hitachi d’origine et lames du commerce (largeur max. 6,3 mm, épaisseur max. 1,6 mm)
Accessoires fournis	Lame No.31, anti‑éclats, couvercle d’éclats, clé à six pans
Applications principales	Bois, métal doux, aluminium, cuivre, résines synthétiques, matériaux de construction tendres
Niveau de pression acoustique	84 dB(A)
Niveau de puissance acoustique	95 dB(A)
Vibrations (valeur quadratique moyenne)	10,2 m/s²
Sécurité	Interrupteur de sécurité, arrêt d’urgence, démarrage accidentel évité
Entretien courant	Vérification et serrage des vis, nettoyage de la fente du piston, affûtage ou remplacement de la lame
Réparabilité	Service après‑vente agréé Hitachi, pièces de rechange disponibles

FOIRE AUX QUESTIONS - FCJ 65V3 HITACHI

Comment changer la lame de la scie sauteuse FCJ 65V3 ?

Utilisez la clé à six pans fournie pour desserrer les vis de réglage de la lame sur le support. Introduisez la nouvelle lame, bord de coupe vers l’avant, dans la fente du piston jusqu’au fond. Bloquez ensuite la vis de réglage latérale. Assurez‑vous que les vis sont bien serrées pour éviter tout détachement.

Comment régler la vitesse de coupe sur le FCJ 65V3 ?

Le FCJ 65V3 dispose d’une vitesse variable de 0 à 3000 min⁻¹ contrôlée par la pression sur l’interrupteur à détente. Pour un fonctionnement continu, enfoncez complètement la détente et appuyez sur le bouton de verrouillage, puis tournez le bouton de réglage de vitesse à la valeur souhaitée. Pour arrêter, pressez à nouveau la détente pour débloquer.

Comment utiliser le guide anti-éclats fourni ?

Fixez le guide anti‑éclats en l’insérant par l’avant sur la base de la scie jusqu’à entendre un déclic. Il réduit l’irrégularité de la coupe dans les matériaux en bois. Veillez à diriger la base vers l’avant lors de l’utilisation.

Comment effectuer une coupe en biais (angulaire) ?

Réglez d’abord le couvercle d’éclats sur la première position. Desserez la vis de la base, déplacez la base dans la rainure latérale pour aligner l’échelle d’inclinaison avec l’arête du logement, puis resserrez la vis. L’angle est indiqué par les chiffres gravés sur l’échelle.

Quelle lame choisir pour couper du métal ?

Utilisez la lame No.6 recommandée pour l’acier doux, l’aluminium, le cuivre et le laiton. Pour une coupe optimale, appliquez un agent de coupe (huile ou eau savonneuse) et réglez une vitesse modérée.

Comment entretenir la scie sauteuse ?

Vérifiez régulièrement le serrage des vis de montage. Nettoyez la fente du piston pour garantir un bon montage de la lame. Remplacez la lame dès qu’elle est émoussée ou endommagée. Pour le moteur, évitez tout contact avec l’huile ou l’eau. Si le cordon est endommagé, confiez‑le à un service agréé Hitachi.

Que faire si la scie ne démarre pas ?

Vérifiez d’abord que la fiche est bien branchée et que l’interrupteur est en position ARRÊT avant de brancher. Assurez‑vous que la tension secteur correspond à celle indiquée sur la plaque signalétique. Si le problème persiste, contactez un service après‑vente agréé Hitachi.

À quoi sert le couvercle d’éclats ?

Le couvercle d’éclats réduit la dispersion des particules coupées et facilite la manipulation. Il peut être réglé sur trois positions : position 1 pour changer la lame, position 2 pour le bois, et position 2 ou 3 pour le métal. Portez toujours des lunettes de protection même avec le couvercle.

Puis‑je utiliser des lames d’autres marques ?

Oui, la scie accepte la plupart des lames du commerce respectant les dimensions suivantes : largeur max. 6,3 mm et épaisseur max. 1,6 mm. Pour les matériaux épais, privilégiez les lames originales Hitachi avec le dos rectiligne (fig. 4A/B).

Comment ranger la clé à six pans ?

Insérez la clé dans un orifice sur le côté de l’unité principale, le côté le plus court à l’horizontal. Tournez la clé pour la fixer en place comme indiqué sur la figure 2 du manuel. Cela évite de la perdre.

MODE D'EMPLOI FCJ 65V3 HITACHI

Découpeuse à scie circulaire

Sierra de calor

Serra de recortes

Σέγα

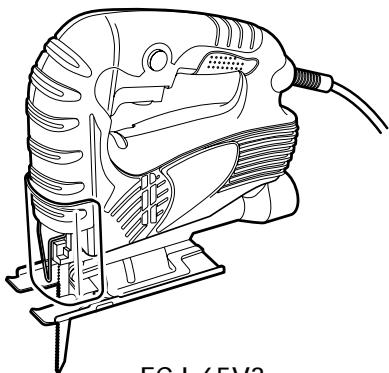

FCJ 65V3·FCJ 65S3

FCJ 65V3

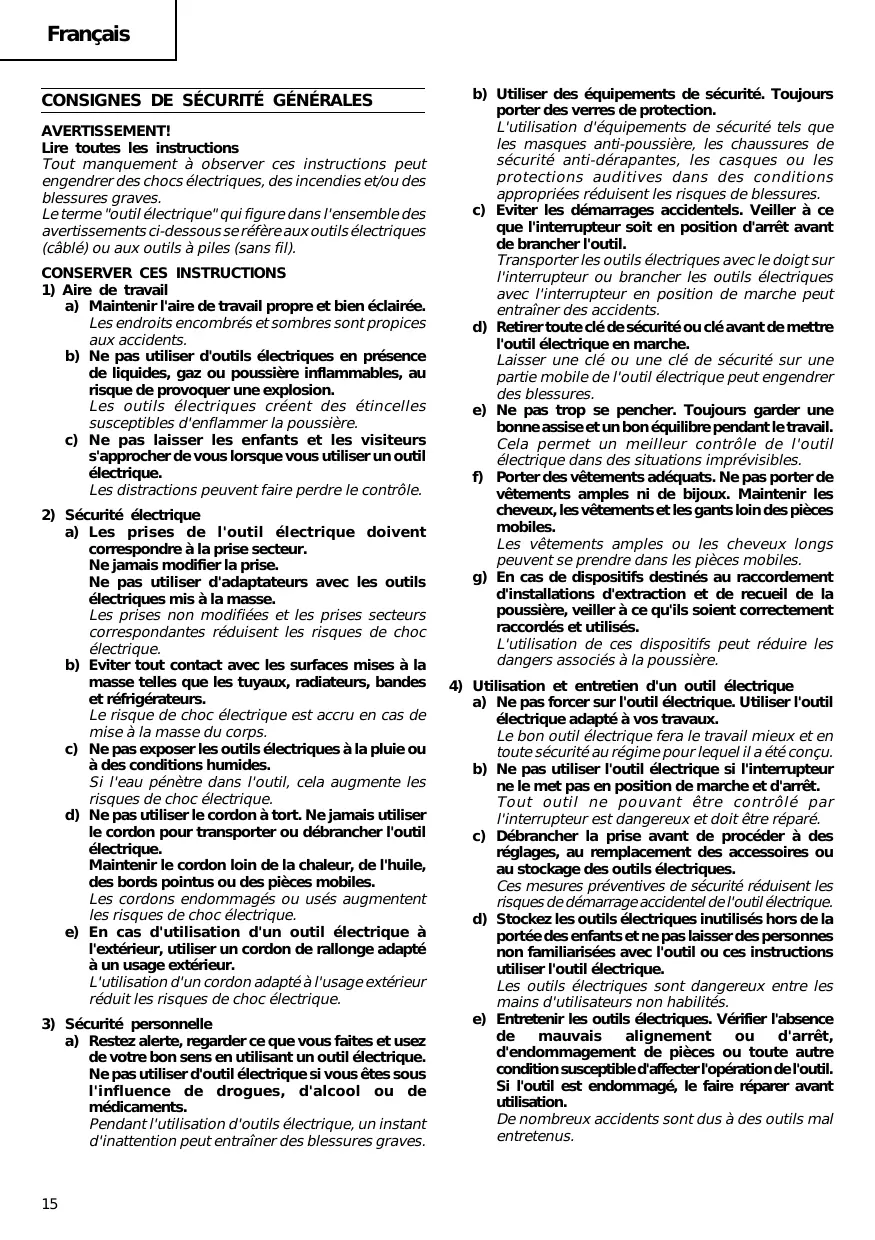

Lire soigneusement et bien assimiler ces instructions avant usage.

Lire toutes les instructions

Tout manquement à observer ces instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves.

Le terme "outil électrique" qui figure dans l'ensemble des avertissements ci-dessus se réfère aux outils électriques (cable) ou aux outils à piles (sans fil).

Aire de travail

a) Maintenir l'aire de travail propre et bien éclairée.

Les endroits encombrés et sombres sont propices aux accidents.

b) Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion.

Les outils électriques créent des étincelles susceptibles d'enflammer la poussière.

c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utilisez un outil électrique.

Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

Les prises de l'outil électrique doivent correspondre à la prise secteur.

Ne jamais modifier la prise.

Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse.

Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique.

b) Éviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs.

Le risque de choc électrique est accru en cas de mise à la masse du corps.

c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides.

Si l'eau pénétre dans l'outil, cela augmente les risques de choc électrique.

d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'ustensile électrique.

Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles.

Les cordons endommagés ou usés augmentent les risques de choc électrique.

e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur.

L'utilisation d'un cordon adapté à l'utilisation extérieure réduit les risques de choc électrique.

3) Sécurité personnelle

a) Restez alerte, regardez ce que vous faites et usez de votre bon sens en utilisant un outil électrique. Ne pas utiliser d'outil électrique si vous êtes sous l'influence de drogues, d'alcool ou de médicaments.

Pendant l'utilisation d'outils électriques, un instant d'inattention peut entraîner des blessures graves.

b) Utiliser des équipements de sécurité. Toujours porter des verres de protection.

L'utilisation d'équipements de sécurité tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduit les risques de blessures.

c) Eviter les démarrages accidentels. Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher l'outil.

Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents.

d) Retirer toute clé de sécurité ou clé avant de mettre l'outil électrique en marche.

Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures.

e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail. Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles.

f) Porter des vêtements ajustés. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles.

Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles.

g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés.

L'utilisation de ces dispositifs peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d'un outil électrique

a) Ne pas forcer sur l'outil électrique. Utiliser l'outil électrique adapté à vos travaux.

Le bon outil électrique fera le travail et en toute sécurité au régime pour lequel il a été conçu.

b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt.

Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé.

c) Débrancher la prise avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques.

Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique.

d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique.

Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités.

e) Entretenir les outils électriques. Vérifier l'absence de mauvais alignement ou d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'affecter l'opération de l'outil. Si l'outil est endommagé, le faire réparer avant utilisation.

De nombreux accidents sont dus à des outils mal entretenus.

f) Maintenir les outils coupants aiguisés et propres. Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler. g) Utiliser l'outil électrique, les accessoires et les meules de l'outil, etc., conformément à ces instructions et de la manière destinée pour le type précis d'outil électrique, en tenant compte des conditions d'utilisation et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse.

5) Service

a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pièces de rechange identiques exclusivement.

Cela garantira le maintien de la sécurité de l'outil électrique.

Maintenir les enfants et les personnes infirmes éloignés. Lorsque les outils ne sont pas utilisés, ils doivent être rangés hors de portée des enfants et des personnes infirmes.

CHARACTERISTIQUES

Modèle	FCJ65V3	FCJ65S3
Tension (par zone)*	(110V, 115V, 120V, 127V, 220V, 230V, 240V)°
Puisance	400W*
Profondeur max. de coupe	Bois: 65mm Acier doux: 6mm
Vitesse sans charge	0 – 3000 min-1	3000 min-1
Course	18mm
Rayon min. de coupe	25mm
Poids (sans fil)	1,5kg

• Assurez-vous de vérifier la plaque signalétique sur le produit, qui peut changer suivant les régions.

Accessions standard

Lame No.31 Pour couper un morceau de bois de charpente écais. Anti-éclats 1 Couvercle d'éclats 1 Clef à barre à pans 1

Les accessoires standard sont sujets à changements sans préavis.

ACCESSIONS EN OPTION (vendus séparation)

(1) Lames No.1 - No.6, No.31 La lame No.31 est un accessoire standard. (2) Guide Les accessoires à option sont sujets à changements sans préavis.

Applications

• Coupe de différentes sortes de bois de charpente et découpe d'ouvertures • Coupe de plaques en acier doux, plaques en aluminium et en cuivre • Coupe de résines synthétiques comme résine phenolique et chlorure de vinyl • Coupe de matériaux de construction peu écarts et tendres

1. Source de puissance

S'assurer que la source de puissance à utiliser correspond à la puissance indiquée sur la plaque signalétique du produit.

2. Interrupteur de puissance

S'assurer que l'interrupteur de puissance est en position ARRET. Si la fiche est branchée alors que l'interrupteur est sur MARCHE, l'outil démarre immidiatement et peut provoquer un grave accident.

3. Fil de rallonge

Lorsque la zone de travail est éloignée de la source de puissance, utiliser un fil de rallonge d'une épaisseur suffisante et d'une capacité nominale suffisante. Le fil de rallonge doit être aussi court que possible.

Montage de la LAME

1. Utiliser la clé à six pans pour desserrer les vis de réglage de la lame sur le support de lame, suivant la Fig. 1(a).
2. En tenant la lame avec son bord de coupe vers l'avant, introduire la section de montage de la lame dans la fente du piston jusqu'à ce qu'elle touche le fond de la fente.
3. Suivant la Fig. 1(b), bloquer la vis de réglage latérale.

Attention

Des vis de réglage desserrées peuvent provoquer une détérioration de la lame. S'assurer toujours que les vis sont correctement serrées. S'assurer que la fente du piston est toujours propre et dépourvue de scorie de manière à avoir un montage correct de la lame et un blocage correct des vis. 4. Stockage de la Clé à six pans (1) Insérez la clé dans un orifice sur le côté de l'unité principale tout en maintenant le côté le plus court à l'horizontal, comme cela est indiqué sur la Fig. 2. (2) Tournez en maintenant la clé à 6 pans insérée et fixez comme cela est indiqué sur la Fig. 2.

Reglage du rouleaugguide

Le rouleau-guide (montré à la Fig. 3) est utilisé pour empêcher la lame de se casser brusquement. Avant l'utilisation, régler ce rouleau en suivant les instructions suivantes :

(1) Desserrer la vis de réglage du support avec la clé à six pans. (2) Faites glisser le rouleau-guide en douceur et jusqu'à ce que sa rainure touche légèrement le dos de la lame.

Remarque

À la sortie d'usine, il y a un jeu d'environ 3mm entre le rouleau et la lame.

(3) Serrer la vis de réglage du support à fond. ATTENTION

Le rouleau-guide ne peut être utilisé que pour des lames dont la face arrière rectiligne ne dépasse pas 50mm (Fig.4A et 4B). Lorsque d'autres types de lames sont utilisés (Fig.4C), pousser le rouleau-guide vers l'arrière, de sorte qu'il ne touche pas la lame. Pour scier des panneaux épais ou pour se livrer à des opérations de coupe continues, utiliser la lame montrée à la Fig. 4A, 4B et veiller à régler le rouleau-guide.

1. Couvercle d'éclats

Utiliser le couvercle d'éclats pour réduire la dispersion des particules coupées et pour manipuler plus facilement la scie.

Pousser le couvercle en exerçant une légère pression sur sa partie avant.

Le rouleau-guide peut être réglé sur 3 positions, comme indiqué sur la Fig. 5.

2. Choix de la position du couvercle d'éclats

Régler le couvercle d'éclats sur la première position lorsque la lame est fixée ou retirée.

Régler le couvercle d'éclats sur la deuxième position lors de la découpe de bois.

Régler le couvercle d'éclats sur la deuxième ou la troisième position lors de la découpe de métal ou d'acier.

Attention

Toujours laisser le couvercle d'éclats en position abaissée lorsqu'on utilise l'outil. Porter des lunettes de protection même si le couvercle d'éclats est utilisé.

Remarque

On ne peut régler la vitesse opérationnelle de la lame pour le modèle FCJ65S3.

La vitesse de fonctionnement de la lame peut être réglée à l'intérieur d'une plage de 0 à 3000 min^-1 suivant la pression exercée sur l'interrupteur à détente. Choisir la vitesse appropriée au matériel de la pièce travaillée et/ou aux conditions de travail.

Pour obtenir un fonctionnement continu, presser entièrement la détente et appuyer sur le roi. Tourner ensuite le bouton de réglage de vitesse pour régler la vitesse souhaitée.

Remarque

Le bouton de réglage de la vitesse effectue environ 1,5 rotations. Pour permettre l'interrupteur sur ARRET, presser de nouveau sur l'interrupteur à détente pour débloquer le cliquet, et relâcher la détente.

Attention

• Pendant l'opération de sciage, la base doit être fermement en contact avec la surface de la pièce travaillée, et la lame doit être tenue à angle droit. Si la base se trouveSeparated du matériel, cei peut provoquerla rupture de la lame. Lorsqu'on coupe tout en maintainant la surface avant, rester attentif au mouvement de la lame etMAINITERFERMMENTLApartie supérieure.

1. Coupe rectiligne

(1) Pour obtenir une coupe rectiligne précise, employer le guide-accessoire en option comme montré à la Fig. 6. (2) Utiliser le guide anti-éclats pour réduire l'irrégularité de la coupe des matériaux en bois. Fixer le guide en l'insérant par l'avant sur la base jusqu'au déclic. (Fig. 7)

Attention

Diriger la base vers l'avant lorsque le guide antiéclats est utilisé.

2. Coupe d'un cercle ou d'un arc circulaire

Pour obtenir une coupe efficace, employer le guide accessoire en option comme montré à la Fig. 8 et le clou ou la vis de bois. Pour monter le guide, desserrer la vis de la base, et pousser la base aussi loin que possible vers l'avant.

3. Sciage de lignes courbes

Pour scier un petit arc circulaire, réduire la vitesse d'alimentation de la machine. Une vitesse trop rapide pourrait provoquer la rupture de la lame.

4. Coupe de matériaux métalliques

Utiliser toujours un agent de coupe qui convient (huile pour acier, eau savonnée etc.). Si un agent de coupe liquide n'est pas disponible, appliquer de la graisse au dos de la surface du matériel à couper.

Dans du bois de charpente

En alignant la direction de la lame sur le grain du bois, couper morceau par morceau jusqu'à ce qu'une ouverture soit coupée au centre du bois. (Fig. 9)

Pour couper une ouverture dans des matériaux autres que le bois de charpente, incer d'abord un trou avec une perceuse ou un outil similaire à partir duquel commencer la coupe.

6. Coupe angulaire

Régler le couvercle d'éclats sur la première position. (Fig. 5)

Pour régler l'angle d'inclinaison, desserrer la vis de la base, déplacer la position de la base vers la rainure latérale de la portion semi-circulaire, aligner l'échelle de la portion semi-circulaire (les chiffres gravés sur l'échelle indiquent l'angle d'inclinaison) avec l'arête du logement, et desserrer à fond la vis de la base. (Fig. 10 et 11)

Attention

Lors de l'utilisation du guide, mettre la vis sur le côté opposé au côté incliné. (Fig. 12)

7. Poussière produit en cours d'utilisation attention

Pour éviter tout risque d'accident, mettez l'appareil hors tension en actionnant l'interrupteur de MARCHE/ARRET en position ARRET et en débranchant l'appareil lorsque celui-ci n'est pas utilisé. - Pour plus d'instructions sur l'utilisation du collecteur à poussière et les débris dus à la coupe, veuillez consulter le manuel d'instruction du collecteur à poussière.

La poussière générée par une utilisation normale peut affecter la santé de l'opérateur. Nous vous recommandons de respecter l'une des mesures suivantes.

a) Port d'un masque anti-poussière b) Utilisation d'un équipement de collecte de poussière externe.

En cas d'utilisation de l'équipement de collecte de la poussière externe, raccordez l'adaptateur en caoutchouc (accessoire de l'équipement de collecte de la poussière externe) à l'extrémité du flexible de l'équipement de collecte de la poussière. Raccordez ensuite l'autre extrémité de l'adaptateur en caoutchouc à la pièce de fixation du tube situé à l'arrière de la scie sauteuse. (Voir Fig. 13).

Choix des LAMES

1. Lames accessoires

Pour obtenir un fonctionnement optimal et les meilleurs résultats possibles, il est très important de désigner la lame la moins appropriée au type et à l'épaisseur du matériel à couper. Un modèle de lame est fourni comme accessoire standard. Le numéro de lame est gravé près de la section de montage de chaque lame. Choisir les lames appropriées en se référant au Tableau 1. 2. Lames du commerce acceptables (Fig. 14)

Cette machine est donc capable d'accepter la plupart des lames disponibles sur le marché. La Fig. 14 donne les dimensions à respecter:

Épaisseur: L2.... Inférieur à 1,6mm Largeur : L3..... 6,3mm

Lorsque des matériaux écais sont découvertes, utiliser les lames originales HITACHI ayant l'inclinaison indiquée sur la Fig. 4-A ou B.

Tableau 1 Liste des lames appropriées

Qualité du matérieliau	Matériau à couper	No. de lame
Bois de charpente	Bois de charpente général	No.1 ou No.31 (plaque épaissé) ou No.41 (plaque épaissé) ou No.2 (plaque mince)
	Contreplaqué	No.3 ou No.6
Plaque en fer	Plaque en acier doux	No.6
Métal non ferreux	Aluminium, cuivre, laiton	No.6
Résine synthétique	Résine phénolique, résine acrylique, etc.	No.4 (plaque épaissé) ou No.6 (plaque mince)
	Chlorure de vinyl, résine acrylique, etc.	No.2 (plaque épaissé), No.4 (Plaque épaissé) ou No.6 (plaque mince)
	Styrène mousseux, etc.	No.2
Pulpe	Carton, papier ondulé	No.2
	Isorel	No.5 ou No.6
	Panneau fibreux	No.6
Autres	Caoutchouc dur	No.2
	Ardoise	No.5

Entretien et controle

1. Contrôle de la lame

L'utilisation continue d'une lame émoussée ou abimée peut conduire à une réduction de l'efficacité de coupe et provoquer une surcharge du moteur. Remplacer la lame par une nouvelle dès que des traces d'abrasion apparaissent.

1. Contrôle des vis de montage

Vérifier régulièrement les vis de montage et s'assurer qu'elles sont correctement serrées. Resserrer immédiatement toute vis desserrée. Sinon, il y a danger sérieux.

1. Entretien du moteur

Le bobinage de l'ensemble moteur est le "cœur" même de l'outil electro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l'huile ou de l'eau.

1. Remplacement du cordon d'alimentation

Si le cordon d'alimentation de l'outil est endommagé, rapporter l'outil à un service après-vente HITACHI agréé pour faire remplacer le cordon.

1. Entretien Consulter un agent agréé en cas de panne de l'outil.
2. Liste des pièces de rechange

ATTENTION

Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un service après-vente Hitachi agrée. 19

Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agrée lorsqu'on apporte un outil nécessitant des réparations ou tout autre entretien.

Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

Les outils électriques Hitachi sont constamment améliorés et modifiés afin d'incorporer les tous derniers progrès technologiques.

En conséquence, il est possible que certaines pièces soient modifiées sans avis préalable.

Remarque

Par suite du programme permanent de recherche et de développement HITACHI, ces spécifications peuvent faire l'objet de modifications sans avis préalable.

Au sujet du bruit et des vibrations

Les valeurs mesurées ont été déterminées en fonction de la norme EN60745 et déclarées conformes à ISO 4871.

[FCJ65V3]

Niveau de puissance sonore pondérée A: 95 dB (A)

Niveau de pression acoustique pondérée A: 84 dB (A) Incertitude KpA: 3 dB (A)

Porter un casque de protection.

Valeur d'accelération moyenne quadratique pondérée type: 10,2m / s²

Pour les pays européens uniquement

Ne pas jeter les appareils électriques dans les ordures ménagères!

Conformément à la directive européenne 2002/96/EG relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.

Solo per Paesi UE
