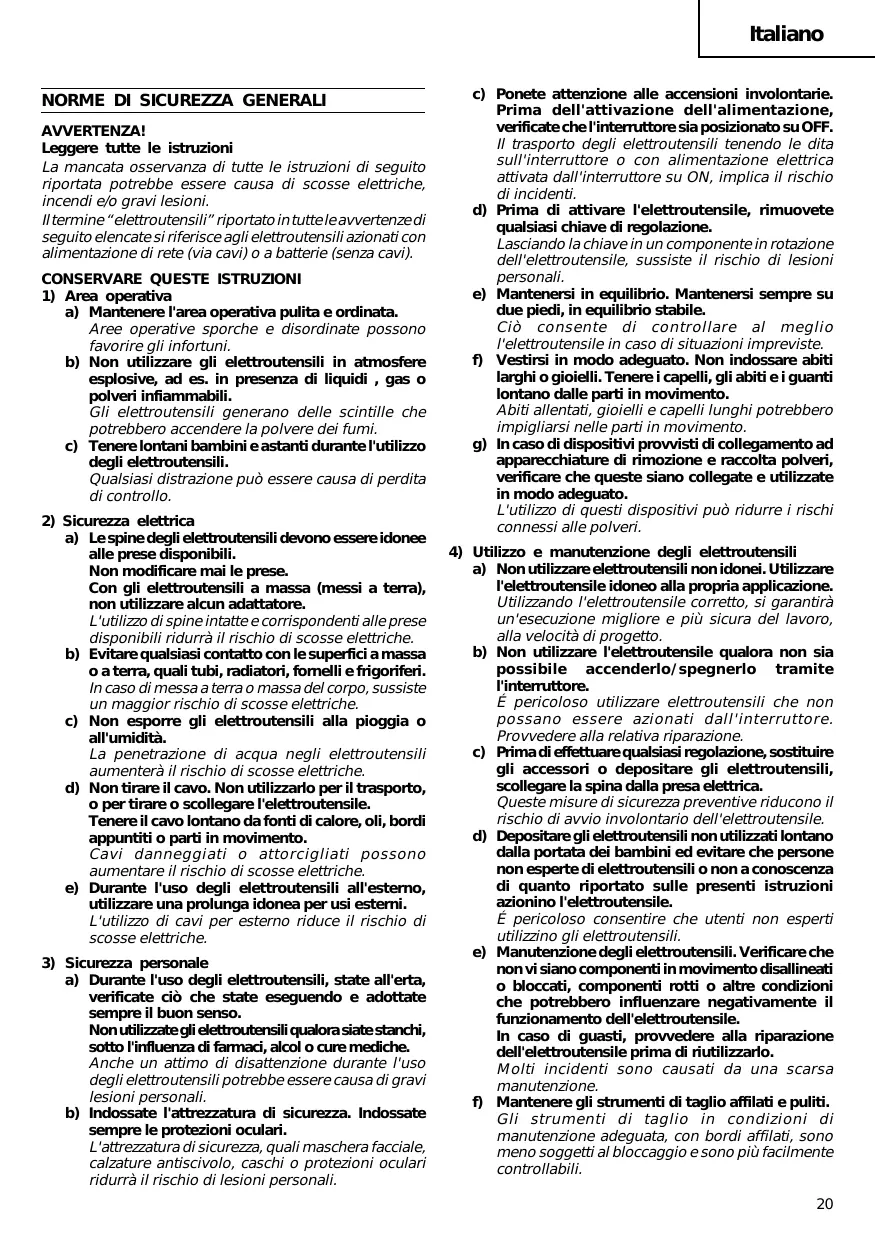

AVVERTENZA! Leggere tutte le istruzioni La mancata osservanza di tutte le istruzioni di seguito riportata potrebbe essere causa di scosse elettriche, incendi e/o gravi lesioni. Il termine “elettroutensili” riportato in tutte le avvertenze di seguito elencate si riferisce agli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

CONSERVARE QUESTE ISTRUZIONI

a) Mantenere l'area operativa pulita e ordinata. Aree operative sporche e disordinate possono favorire gli infortuni. b) Non utilizzare gli elettroutensili in atmosfere esplosive, ad es. in presenza di liquidi , gas o polveri infiammabili. Gli elettroutensili generano delle scintille che potrebbero accendere la polvere dei fumi. c) Tenere lontani bambini e astanti durante l'utilizzo degli elettroutensili. Qualsiasi distrazione può essere causa di perdita di controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere idonee alle prese disponibili. Non modificare mai le prese. Con gli elettroutensili a massa (messi a terra), non utilizzare alcun adattatore. L'utilizzo di spine intatte e corrispondenti alle prese disponibili ridurrà il rischio di scosse elettriche. b) Evitare qualsiasi contatto con le superfici a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi. In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche. c) Non esporre gli elettroutensili alla pioggia o all'umidità. La penetrazione di acqua negli elettroutensili aumenterà il rischio di scosse elettriche. d) Non tirare il cavo. Non utilizzarlo per il trasporto, o per tirare o scollegare l'elettroutensile. Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento. Cavi danneggiati o attorcigliati possono aumentare il rischio di scosse elettriche. e) Durante l'uso degli elettroutensili all'esterno, utilizzare una prolunga idonea per usi esterni. L'utilizzo di cavi per esterno riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Durante l'uso degli elettroutensili, state all'erta, verificate ciò che state eseguendo e adottate sempre il buon senso. Non utilizzate gli elettroutensili qualora siate stanchi, sotto l'influenza di farmaci, alcol o cure mediche. Anche un attimo di disattenzione durante l'uso degli elettroutensili potrebbe essere causa di gravi lesioni personali. b) Indossate l'attrezzatura di sicurezza. Indossate sempre le protezioni oculari. L'attrezzatura di sicurezza, quali maschera facciale, calzature antiscivolo, caschi o protezioni oculari ridurrà il rischio di lesioni personali. c) Ponete attenzione alle accensioni involontarie. Prima dell'attivazione dell'alimentazione, verificate che l'interruttore sia posizionato su OFF. Il trasporto degli elettroutensili tenendo le dita sull'interruttore o con alimentazione elettrica attivata dall'interruttore su ON, implica il rischio di incidenti. d) Prima di attivare l'elettroutensile, rimuovete qualsiasi chiave di regolazione. Lasciando la chiave in un componente in rotazione dell'elettroutensile, sussiste il rischio di lesioni personali. e) Mantenersi in equilibrio. Mantenersi sempre su due piedi, in equilibrio stabile. Ciò consente di controllare al meglio l'elettroutensile in caso di situazioni impreviste. f) Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli, gli abiti e i guanti lontano dalle parti in movimento. Abiti allentati, gioielli e capelli lunghi potrebbero impigliarsi nelle parti in movimento. g) In caso di dispositivi provvisti di collegamento ad apparecchiature di rimozione e raccolta polveri, verificare che queste siano collegate e utilizzate in modo adeguato. L'utilizzo di questi dispositivi può ridurre i rischi connessi alle polveri.

4) Utilizzo e manutenzione degli elettroutensili

a) Non utilizzare elettroutensili non idonei. Utilizzare l'elettroutensile idoneo alla propria applicazione. Utilizzando l'elettroutensile corretto, si garantirà un'esecuzione migliore e più sicura del lavoro, alla velocità di progetto. b) Non utilizzare l'elettroutensile qualora non sia possibile accenderlo/spegnerlo tramite l'interruttore. É pericoloso utilizzare elettroutensili che non possano essere azionati dall'interruttore. Provvedere alla relativa riparazione. c) Prima di effettuare qualsiasi regolazione, sostituire gli accessori o depositare gli elettroutensili, scollegare la spina dalla presa elettrica. Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell'elettroutensile. d) Depositare gli elettroutensili non utilizzati lontano dalla portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l'elettroutensile. É pericoloso consentire che utenti non esperti utilizzino gli elettroutensili. e) Manutenzione degli elettroutensili. Verificare che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero influenzare negativamente il funzionamento dell'elettroutensile. In caso di guasti, provvedere alla riparazione dell'elettroutensile prima di riutilizzarlo. Molti incidenti sono causati da una scarsa manutenzione. f) Mantenere gli strumenti di taglio affilati e puliti. Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affilati, sono meno soggetti al bloccaggio e sono più facilmente controllabili.

Italiano g) Utilizzare l'elettroutensile, gli accessori, le barrette, ecc. in conformità a quanto riportato nelle presenti istruzioni e secondo l'uso preposto, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire. L'utilizzo di elettroutensili per operazioni diverse da quanto previsto, può essere causa di situazioni pericolose.

a) Affidate le riparazioni dell'elettroutensile a persone qualificate che utilizzino solamente parti di ricambio identiche. Ciò garantirà il mantenimento della sicurezza dell'elettroutensile. PRECAUZIONI Tenere lontano dalla portata di bambini e invalidi. Quando non utilizzati, gli strumenti dovranno essere deposti lontano dalla portata di bambini e invalidi. CARATTERISTICHE Modello Voltaggio (per zona)* Potenza assorbita Profondità massima di taglio Velocità senza carico Corsa Raggio minimo di taglio Peso (senza cavo) FCJ65V3 FCJ65S3 (110V, 115V, 120V, 127V, 220V, 230V, 240V) 400W* Legno: 65mm Acciaio tenero: 6mm 3000 min–1 0 – 3000 min–1 18mm 25mm 1,5kg

ACCESSORI DISPONIBILI A RICHIESTA

(venduti separatamente) (1) Lame n.1 – n.6, n.31*

• La lama N.31 è un accessorio standard. (2) Guida Gli accessori disponibili a richiesta possono essere soggetti a cambiamento senza preavviso. IMPIEGHI 䡬 Taglio di vari tipi di legno e lavori a traforo 䡬 Taglio di lamiera d’acciaio tenero, alluminio e rame 䡬 Taglio di resine sintetiche quali resine fenoliche e cloruro di vinile 䡬 Taglio di materiali da construzione sottili e teneri

Assicurarsi che la rete di alimentazione che si vuole usare sia compatibile con le caratteristiche relative all’alimentazione di corrente specificate nella piastrina dell’apparecchio.

2. Interruttore di corrente

Mettere l’interruttore in posizione SPENTO. Se la spina è infilata in una presa mentre l’interruttore è acceso, l’utensile elettrico si mette immediatamente in moto, facilitando il verificarsi di incidenti gravi.

3. Prolunga del cavo

Quando l’ambiente di lavoro è lontano da una presa di corrente, usare una prolunga del cavo di sufficiente spessore e di prestazione adeguata. La prolunga deve essere più Corta possibile.

MONTAGGIO DELLA LAMA

1. Usare la chiave maschia esagonale, fornita come

accessorio, per allentare le viti di fissaggio della lama sul portalama, così come indicato nella Fig. 1(a).

2. Tenendo la lama con il taglio verso l’avanti, inserire

nel solco del pistone la parte della lama destinata al fissaggio, fino a che quest’ultima tocca il fondo del solco.

3. Come si vede dalla Fig. 1(b), serrare a fondo la vite

laterale di fissaggio. ATTENZIONE 䡬 Se le viti di fissaggio non sono serrate, si può danneggiare la lama. Assicurarsi sempre che le viti di fissaggio siano serrate a fondo. Assicurarsi sempre che il solco del pistone sia pulito e privo di segatura e fare attenzione a che la lama sia montata nel modo giusto e le viti di fissaggio siano ben serrate.

4. Stoccaggio della chiave maschia esagonale

(1) Inserire in un foro sul lato dell’unità principale tenendo il lato corto orizzontalmente come indicato in Fig. 2. (2) Ruotare con la chiave maschia esagonale inserita e fissare come indicato in Fig. 2. Italiano

REGOLAZIONE DEL RULLO DI GUIDA

Il rullo di guida che si vede nella Fig. 3 è usato per impedire che la lama si spezzi. Prima dell’uso, regolare il rullo di guida nel modo seguente: (1) Con la chiave accessoria maschia esagonale allentare la vite di tenuta del supporto. (2) Spingere delicatamente il rullo di guida fino a che l’intaglio del rullo tocchi leggermente il dorso della lama. NOTA Al momento della consegna dalla fabbrica, c’è uno spazio di circa 3mm tra rullo e lama. (3) Serrare a fondo la vite di tenuta del supporto. ATTENZIONE 䡬 Il rullo di guida può essere usato solo per lame che hanno una linea diritta sul retro più lunga di 50mm. (Fig. 4A e 4B) Quando si usano altri tipi di lame (Fig. 4C), fare scorrere il rullo di guida verso il dietro in modo che il rullo di guida non tocchi la lama. 䡬 Per tagliare delle tevole spesse o per eseguire operazioni di taglio continue, usare la lama illustrata nelle Fig. 4A, 4B assicurandosi di posizionare il rullo della guida.

POSIZIONAMENTO DEL RACCOGLITRUCIOLI

Usare il raccoglitrucioli per ridurre lo spargimento di parti di taglio e usare facilmente la sega. Fare scorrere il raccoglitrucioli premendo leggermente la sua parte anteriore. Il raccoglitrucioli può essere regolato su tre posizioni come illustrato nella Fig. 5.

2. Come scegliere la posizione per il raccoglitrucioli

Regolare il raccoglitrucioli sul primo passo quando si colloca o si toglie la lama. Regolare il raccoglitrucioli sul secondo passo quando si tagliano materiali in legno. Regolare il raccoglitrucioli sul secondo o terzo passo quando si tagliano materiali di metallo come acciaio. ATTENZIONE 䡬 Tenere sempre il paraschegge in posizione abbassata durante l’uso dell’utensile. 䡬 Portare gli occhiali di protezione anche se si usa il raccoglitrucioli. REGOLAZIONE DELLA VELOCITA DI FUNZIONAMENTO DELLA LAMA ......... (Solo FCJ65V3) NOTA La velocità a della lama dell’FCJ65S3 non può essere regolata. La velocità di funzionamento della lama può essere regolata nel campo da 0 a 3000 min–1, secondo lo spostamento imposto all’interruttore a grilletto dalla pressione del dito. Scegliere la velocità adeguata al materiale dell’oggetto da lavorare e/o alle condizioni di lavoro. Per ottenere il funzionamento continuo, spingere fino in fondo il grilletto e premere sul tasto di bloccaggio. Girare quindi il tasto di regolazione della velocità per regolare la velocità di funzionamento della lama al livello desiderato. NOTA Il tasto di regolazione della velocità ruota all’incirca di 1,5 giri. Per spegnere l’interruttore, premere di nuovo l’interruttore a grilletto in modo da liberare il bloccaggio e rilasciare il grilletto. TAGLIO ATTENZIONE 䡬 Mentre si sega, la base deve essere bene a contatto con la superficie dell’oggetto de lavorare e la lama deve essere tenuta ad angolo retto. Se la base si destacca dal materiale si può verificare la rottura della lama. 䡬 Durante operazioni di taglio eseguite impugnando la superficie anteriore, fare attenzione alla lama in movimento e tenere saldamente la parte superiore.

1. Taglio rettilineo

(1) Per ottenere un taglio rettilineo accurato, impiegare l’accessorio opzionale “guida”, come indicato nella Fig. 6. (2) Usare il para-schegge per ridurre la ruvidezza della superficie di taglio di materiali in legno. Applicare il para-schegge inserendo dalla parte anteriore della base fino a quando scatta in posizione. (Fig. 7) ATTENZIONE Regolare la base sulla posizione anteriore quando si usa il para-schegge.

2. Taglio a cerchio o ad arco di cerchio

Per ottenere un taglio efficace, usare gli accessori opzionali “guida” e “chiodo o vite del legno” come indicato nella Fig. 8. Quando si monta la guida, allentare la vite inferiore della base e far scorrere la base in avanti per tutta la sua corsa.

3. Taglio di linee curve

Quando si sega un piccolo arco circolare, ridurre la velocità di avanzamento dell’utensile. Se la macchina è spinta troppo in fretta si può provocare la rottura della lama.

4. Taglio di materiali metallici

Usare sempre una sostanza da taglio (olio lubrificante molto fluido, acqua saponanta, ecc.). Quando non si ha a disponsizine una solstanza da taglio, applicare del grasso sul rovescio del materiale da tagliare.

(1) Nel legno Allineando la direzione della lama con la venatura del legno, tagliare poco a poco fino a produrre una apertura al centro del legno. (Fig. 9) (2) In altri materiali Per praticare un’apertura in materiali diversi dal legno, fare da prima un foro con un trapano, o con un attrezzo similare, dal quale partire per l’esecuzione del taglio.

Regolare il raccoglitrucioli sul primo passo. (Fig. 5) Regolazione dell’angolo d’inclinazione: allentare la vite sul fondo della base, mettere la base sulla scanalatura laterale della parte semicircolare, allineare la gradazione riportata sulla parte semicircolare della base (le cifre incise sulla scala indicano i gradi d’inclinazione) com il bordo dell’involucro e serrare a fondo la vite del fondo della base. (Fig. 10 e 11)

Italiano ATTENZIONE Regolare la vite sulla parte opposta del lato inclinato quando si usa la guida. (Fig. 12)

7. Polvere generate durante l’uso

AVVERTENZA 䡬 Per prevenire incidenti, disattivare l’interruttore e rimuovere la spina dalla corrente quando non è in uso. 䡬 Per istruzioni sull’uso del raccoglipolvere e i relativi trucioli generati dal taglio, si prega di leggere il manuale d’istruzioni del raccoglipolvere. La polvere generata durante il normale funzionamento può essere nociva per la salute dell’operatore. Si consiglia di prendere una delle seguenti precauzioni. a) Indossare una maschera per la polvere b) Usare apparecchi esterni per la raccolta della polvere Durante l’uso di apparecchi esterni per la raccolta della polvere, collegare l’adattatore di gomma (accessorio dell’apparecchio esterno di raccolta della polvere) all’estremità del tubo dell’apparecchio esterno di raccolta della polvere. Dopodiché, collegare l’altra estremità dell’adattatore di gomma all’attacco del tubo posizionato nell’estremità posteriore del seghetto alternativo. (Vedere Fig. 13)

Per assicurare la massima efficacia di funzionamento e di risultati, è molto importante scegliere la lama appropriata, che meglio si addice al tipo ed allo spessore del materiale da tagliare. Un tipo di lama è fornito come a accessorio standard. Il numero della lama è riportato nei pressi della porzione di fissaggio di ogni lama. Scegliere la lama opportuna facendo riferimento alla Tabella 1.

2. Lame disponibili in commercio (Fig. 14)

Questo utensile è stato concepito in modo da poter montare la maggior parte delle lame disponibili nel commercio libero. Come si vede dalla Fig. 14, le restrizioni sulle dimensioni delle lame sono le seguenti: 䡬 Spessore : L2 .... Inferiore a 1,6mm 䡬 Larghezza : L3 .... 6,3mm L4 .... 8mm L5 .... 7mm NOTA Quando si tagliano materiali spessi, usare lame autentiche HITACHI con una inclinazione come mostrato nella Fig. 4-A o B. Tabella 1 Elenco delle lame adatte Materiale da tagliare Legno Qualità del materiale Legno comune Lamiera di ferro Metalli non ferrosi Compensato Lamiera di acciaio tenero Alluminio, rame, ottone Resina fenolica, resina acrilica, ecc. Resine sintetiche Cloruro di vinile, resina acrilica, ecc. Pasta Altri Schiuma stirolica, ecc. Cartone, cartone ondulato Fibra di legno Legno sintetico Gomma dura Ardesia

MANUTENZIONE E CONTROLLO

1. Controllo della lama

L’uso continuativo di lame danneggiate o rovinate comporta una ridotta efficacia nel taglio e può causare sovraccarico del motore. Sostituire la lama con una nuova non appena si nota un’eccessiva rottura.

2. Controllo delle viti di tenuta

Controllare regolarmente tutte le viti di tenuta e assicurarsi she siano esclusivamente serrate. Nel caso che una di queste viti dovesse allentarsi riserrarla immediatamente. Se ciò non avviene si può causare un grave incidente.

n. della lama n.1 o n.31 (piastra spessa) o n.41 (piastra spessa) o n.2 (piastra sottile) n.3 o n.6 n.6 n.6 n.4 (piastra spessa) o n.6 (piastra sottile) n.2 o n.4 (piastra spessa) o n.6 (piastra sottile) n.2 n.2 n.5 o n.6 n.6 n.2 n.5

3. Manutenzione del motore

L’avvolgimento del motore il vero e proprio “cuore” degli attrezzi elettrici. Fare attenzione a non danneggiare l’avvolgimento e/o non bagnarlo con olio o acqua.

4. Sostituzione del cavo di alimentazione

Se il cavo di alimentazione dell’attrezzo è danneggiato, l’attrezzo deve essere rinviato ad un centro assistenza autorizzato Hitachi per la sostituzione del cavo.

In caso di mancato funzionamento di un utensile elettrico, rivolgersi ad una officina autorizzata. Italiano

6. Lista dei pezzi di ricambio

AVVERTENZA Riparazioni, modifiche e ispezioni di utensili elettrici Hitachi devono essere eseguite da un centro assistenza Hitachi autorizzato. Questa lista dei pezzi torna utile se viene presentata con l’utensile al centro assistenza Hitachi autorizzato quando si richiedono riparazioni o altri interventi di manutenzione. Nell’uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese. MODIFICHE Gli utensili elettrici Hitachi vengono continuamente migliorati e modificati per includere le più recenti innovazioni tecnologiche. Di conseguenza, alcuni pezzi possono essere modificati senza preavviso. NOTA A causa del continuo programma di ricerca e sviluppo della HITACHI, le caratteristiche riportate in questo foglio sono soggette a cambiamenti senza preventiva comunicazione. Informazioni riguardanti i rumori trasmessi dall’aria e le vibrazioni I valori misurati sono stati determinati in conformitá a EN60745 e descritti in conformità alla normativa ISO 4871. [FCJ65V3] Livello misurato di potenza sonora pesato A: 95 dB (A) Livello misurato di pressione sonora pesato A: 84 dB (A) KpA incertezza: 3 dB (A) Indossare protezioni per le orecchie. Il valore efficace pesato tipico dell’accelerazione è di 10,2 m/s2.
