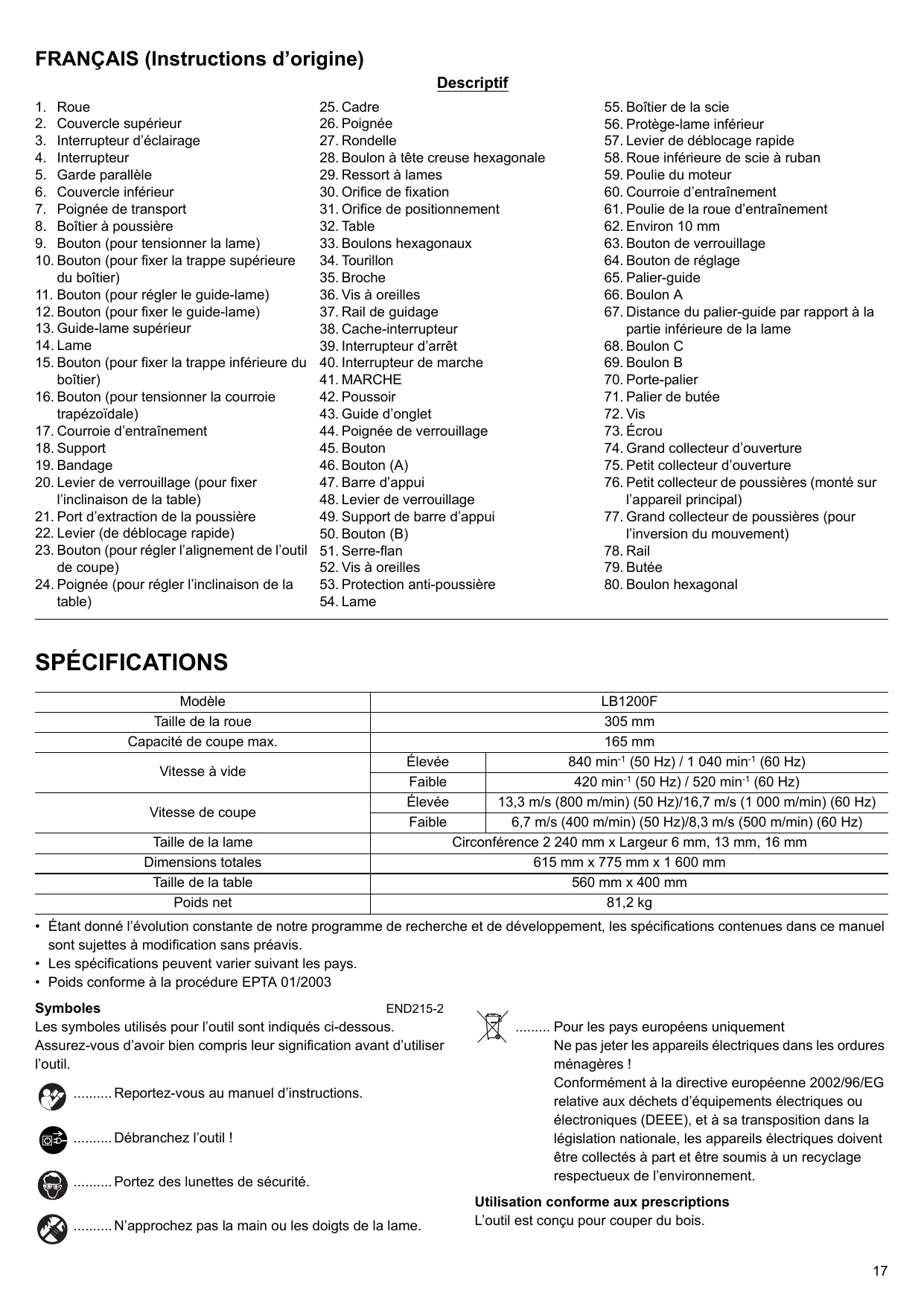

FRANÇAIS (Instructions d’origine) Descriptif

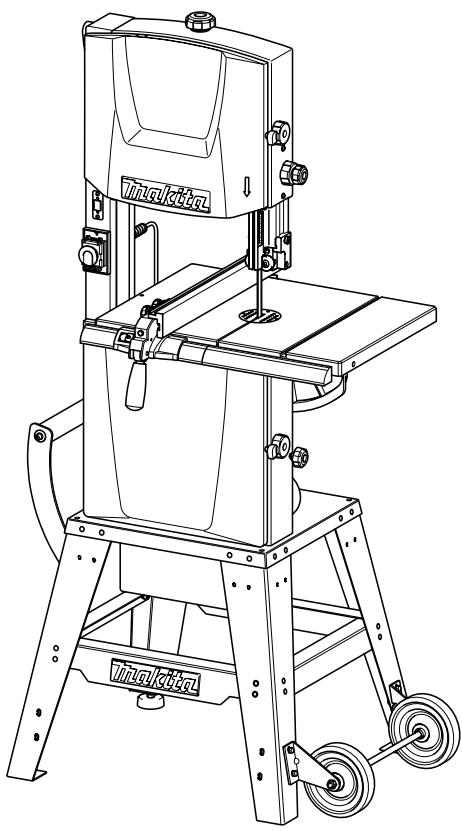

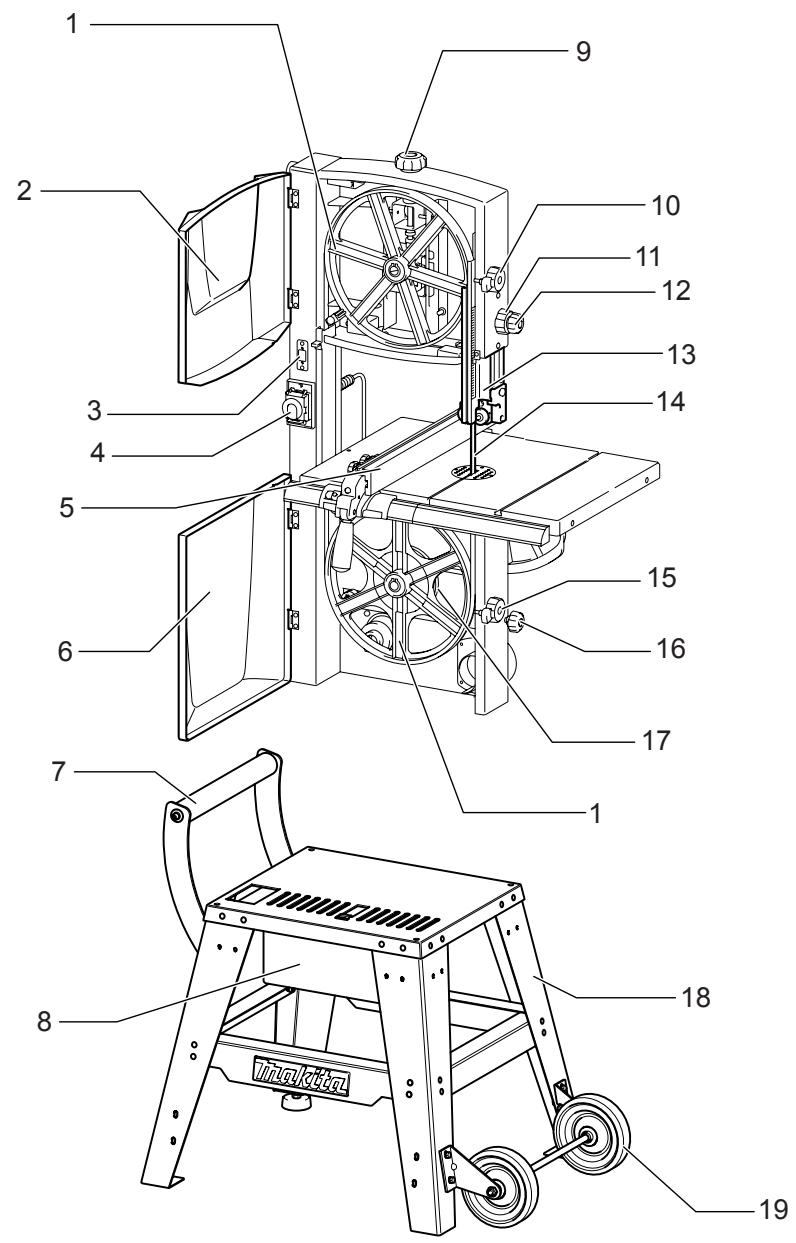

1. Roue
2. Couvercle supérieur
3. Interrupteur d’éclairage
4. Interrupteur

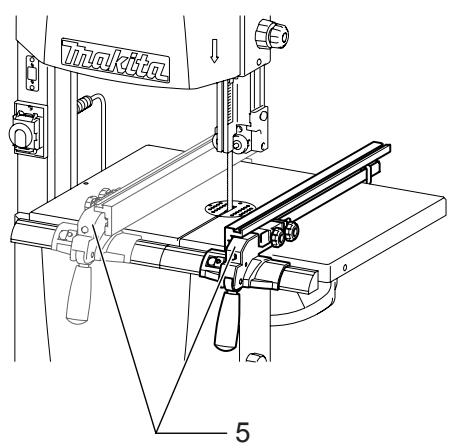

5. Garde parallèle
6. Couvercle inférieur

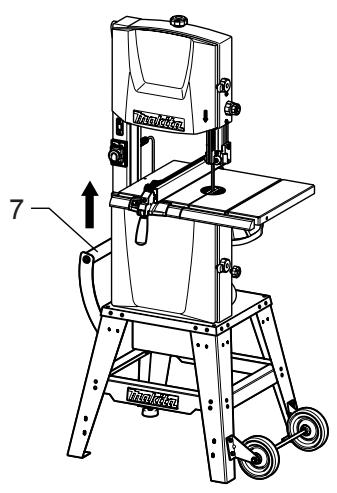

7. Poignée de transport

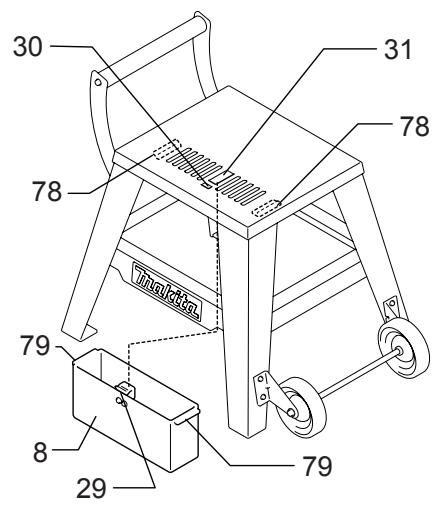

8. Boîtier à poussière
9. Bouton (pour tensionner la lame)
10. Bouton (pour fixer la trappe supérieure
11. Bouton (pour régler le guide-lame)
12. Bouton (pour fixer le guide-lame)
13. Guide-lame supérieur
14. Lame
15. Bouton (pour fixer la trappe inférieure du
16. Bouton (pour tensionner la courroie
17. Courroie d’entraînement
18. Support
19. Bandage

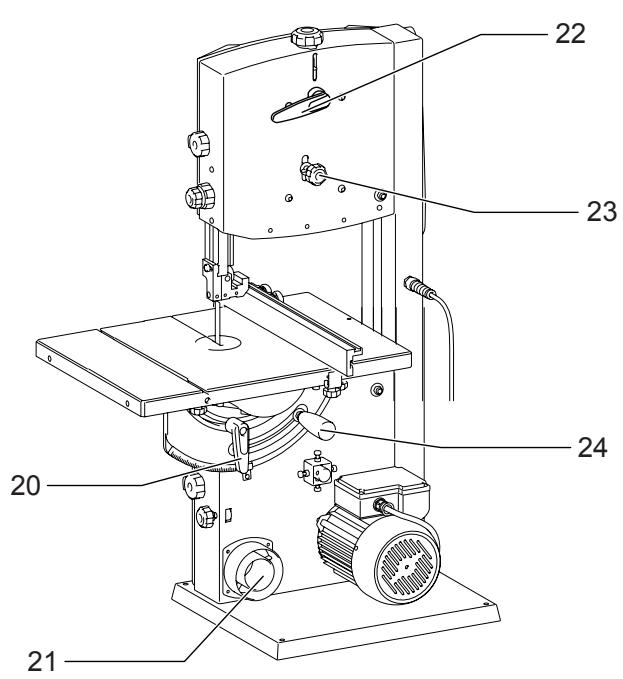

20. Levier de verrouillage (pour fixer
l’inclinaison de la table)
21. Port d’extraction de la poussière
22. Levier (de déblocage rapide)
23. Bouton (pour régler l’alignement de l’outil
24. Poignée (pour régler l’inclinaison de la
25. Cadre
26. Poignée
27. Rondelle
28. Boulon à tête creuse hexagonale
29. Ressort à lames
30. Orifice de fixation
31. Orifice de positionnement

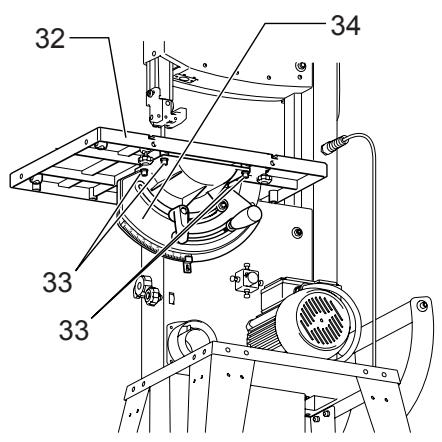

32. Table
33. Boulons hexagonaux
34. Tourillon
35. Broche
36. Vis à oreilles
37. Rail de guidage

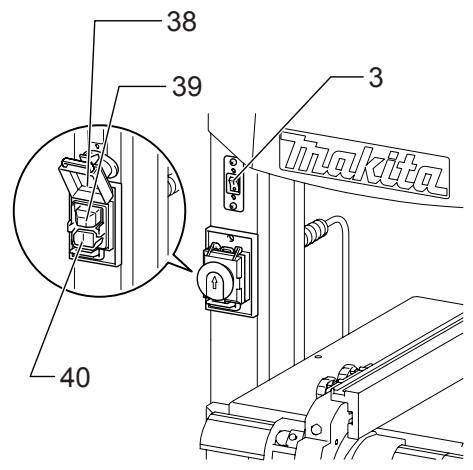

38. Cache-interrupteur
39. Interrupteur d’arrêt
40. Interrupteur de marche

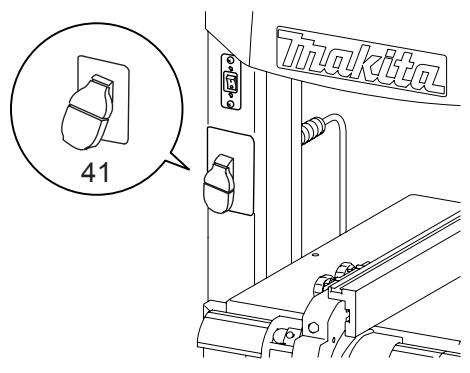

41. MARCHE

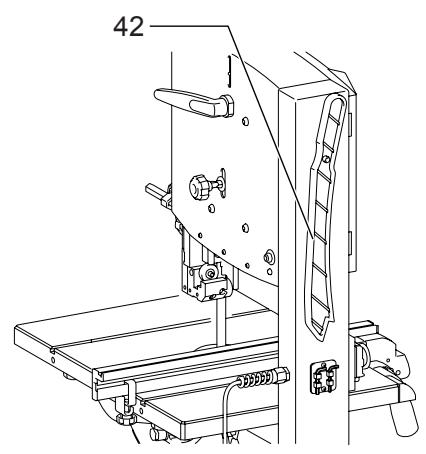

42. Poussoir

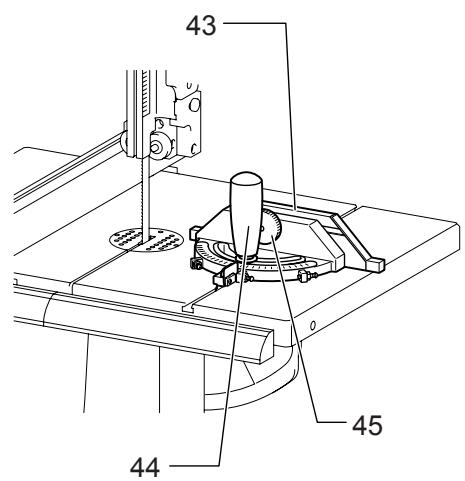

43. Guide d’onglet
44. Poignée de verrouillage
45. Bouton

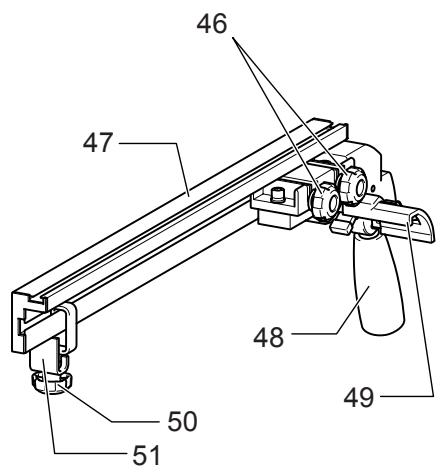

46. Bouton (A)
47. Barre d’appui
48. Levier de verrouillage
49. Support de barre d’appui
50. Bouton (B)
51. Serre-flan
52. Vis à oreilles
53. Protection anti-poussière

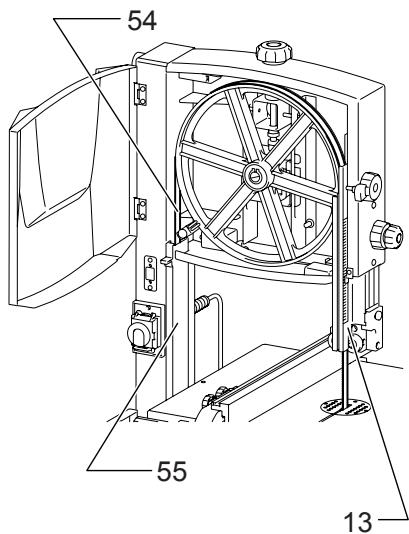

54. Lame
55. Boîtier de la scie

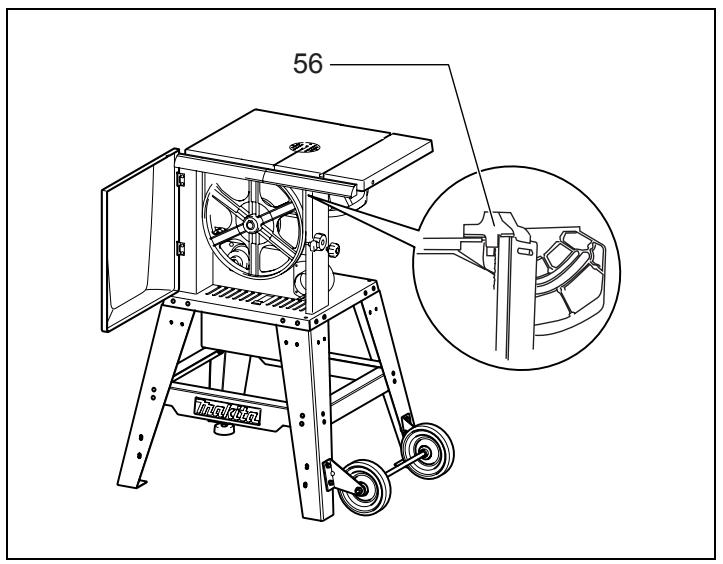

56. Protège-lame inférieur
57. Levier de déblocage rapide

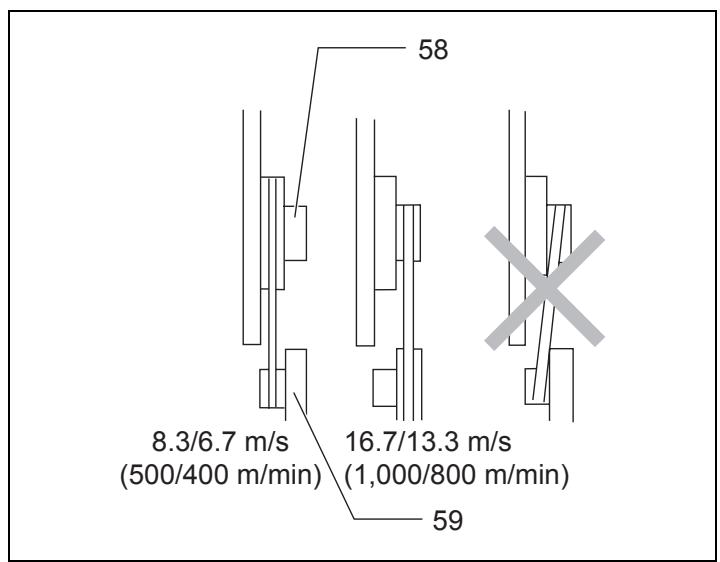

58. Roue inférieure de scie à ruban

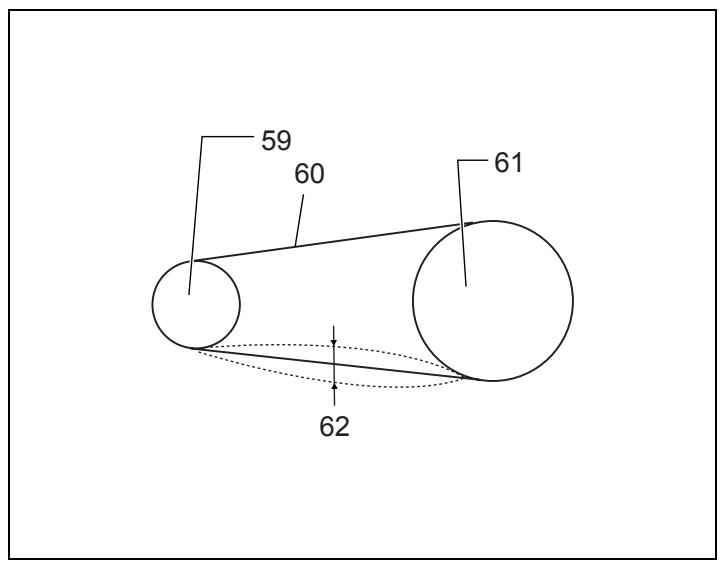

59. Poulie du moteur
60. Courroie d’entraînement
61. Poulie de la roue d’entraînement
62. Environ 10 mm

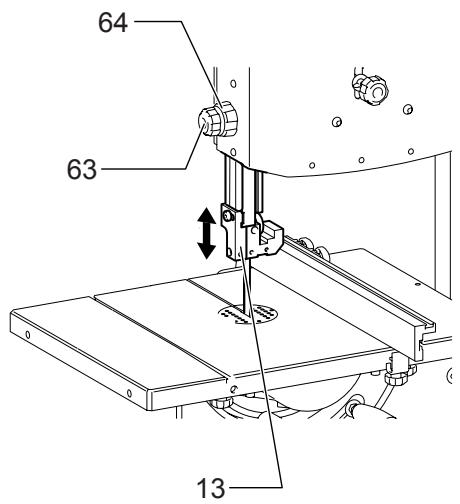

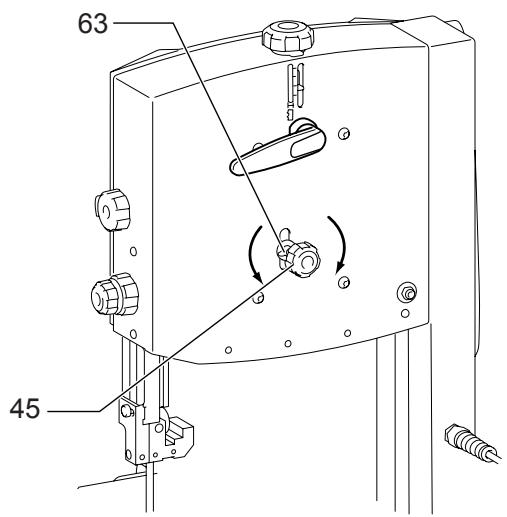

63. Bouton de verrouillage
64. Bouton de réglage
65. Palier-guide
66. Boulon A

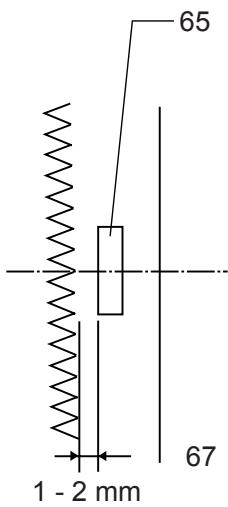

67. Distance du palier-guide par rapport à la
partie inférieure de la lame
68. Boulon C
69. Boulon B
70. Porte-palier

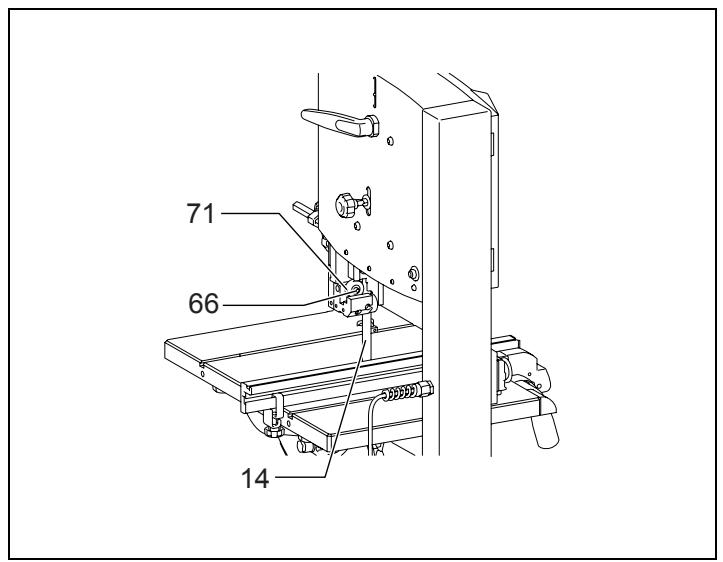

71. Palier de butée
72. Vis
73. Écrou

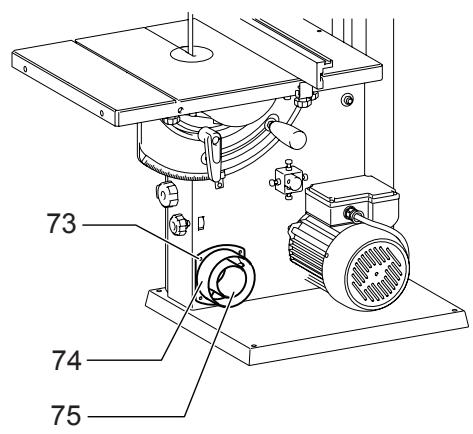

74. Grand collecteur d’ouverture
75. Petit collecteur d’ouverture
76. Petit collecteur de poussières (monté sur
l’appareil principal)
77. Grand collecteur de poussières (pour
l’inversion du mouvement)
78. Rail
79. Butée
80. Boulon hexagonal
SPÉCIFICATIONS Modèle Taille de la roue Capacité de coupe max. Vitesse à vide Vitesse de coupe Taille de la lame Dimensions totales Taille de la table Poids net
- Étant donné l’évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
- Les spécifications peuvent varier suivant les pays.
- Poids conforme à la procédure EPTA 01/2003 Symboles END215-2 Les symboles utilisés pour l’outil sont indiqués ci-dessous. Assurez-vous d’avoir bien compris leur signification avant d’utiliser l’outil. .......... Reportez-vous au manuel d’instructions. .......... Débranchez l’outil ! .......... Portez des lunettes de sécurité. .......... N’approchez pas la main ou les doigts de la lame. ......... Pour les pays européens uniquement Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2002/96/EG relative aux déchets d’équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement. Utilisation conforme aux prescriptions L’outil est conçu pour couper du bois.
Alimentation L’outil ne doit être raccordé qu’à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne peut fonctionner que sur un courant secteur monophasé. Réalisé avec une double isolation, il est conforme à la réglementation européenne et peut de ce fait être alimenté sans mise à la terre.
ATTENTION : lors de l’utilisation d’outils électriques, vous devez toujours prendre des précautions de sécurité élémentaires, dont les suivantes, pour réduire les risques d’incendie, de choc électrique et de blessure. Veuillez lire toutes les présentes instructions avant d’utiliser cet outil, et conservez-les. Pour des utilisations sûres :
1. Maintenez l’aire de travail propre.
Les aires de travail et établis encombrés ouvrent la porte aux blessures.
2. Tenez compte de l’environnement de travail.
N’exposez pas les outils électriques à la pluie. N’utilisez pas les outils électriques dans les endroits humides ou mouillés. Maintenez un éclairage adéquat dans l’aire de travail. N’utilisez pas d’outils électriques là où ils risquent de causer un incendie ou une explosion.
3. Protégez-vous contre les chocs électriques.
Évitez tout contact corporel avec les surfaces mises à la terre (par exemple des tuyaux, radiateurs, cuisinières et réfrigérateurs).
4. Maintenez les enfants à l’écart.
Ne laissez pas les personnes présentes toucher l’outil ou le cordon prolongateur. Toute autre personne que l’utilisateur doit rester à l’écart de l’aire de travail.
5. Rangez les outils après utilisation.
Lorsqu’ils ne sont pas utilisés, les outils doivent être rangés dans un endroit sec, élevé ou verrouillé, hors de portée des enfants.
6. Ne forcez pas l’outil.
Il effectuera un travail de meilleure qualité et plus sûr s’il est utilisé au régime pour lequel il a été conçu.
7. Utilisez le bon outil.
Ne forcez jamais un petit outil ou accessoire à effectuer un travail trop exigeant pour lui. N’utilisez pas les outils à des fins pour lesquelles ils n’ont pas été conçus, comme par exemple une scie circulaire pour couper des branches d’arbre ou des rondins.
8. Portez des vêtements adéquats.
Ne portez ni vêtements amples, ni bijoux, car ils risqueraient de se coincer dans les pièces en mouvement. Des gants de caoutchouc et des chaussures à semelles antidérapantes sont recommandés pour les travaux effectués à l’extérieur. Portez un filet de protection pour envelopper les cheveux longs.
9. Portez des lunettes de sécurité et des protections
d’oreilles. Si le travail de coupe dégage de la poussière, portez également un écran facial ou un masque antipoussières.
10. Raccordez un appareil d’aspiration de la poussière.
Si des accessoires sont fournis pour le raccordement d’un appareil d’aspiration et de collecte de la poussière, assurezvous de les raccorder et utiliser correctement.
11. Ne maltraitez pas le cordon.
Ne transportez jamais l’outil par son cordon et ne tirez pas sur le cordon pour le débrancher de la prise électrique. Maintenez
le cordon à l’écart de la chaleur, de l’huile et des objets à bords tranchants. Fixez bien la pièce à travailler. Fixez la pièce à travailler à l’aide de dispositifs de serrage ou d’un étau. Cela est plus sûr que l’utilisation de la main et ainsi vous aurez les deux mains libres pour utiliser l’outil. Maintenez une bonne position. Assurez-vous d’une bonne prise au sol et d’une bonne position d’équilibre à tout moment. Prenez soin de vos outils. Maintenez les outils tranchants bien aiguisés et propres pour assurer un fonctionnement sûr et une performance optimale. Suivez les instructions de lubrification et de changement des accessoires. Inspectez le cordon de l’outil régulièrement et faites-le réparer dans un centre de service agréé s’il est endommagé. Inspectez régulièrement les rallonges et remplacez-les si elles sont endommagées. Maintenez les poignées de l’outil sèches, propres et exemptes d’huile ou de graisse. Débranchez les outils. Lorsqu’ils ne sont pas utilisés, avant de les réparer et avant de changer les accessoires tels que les lames, forets et couteaux. Retirez les clés et clés de réglage. Prenez l’habitude de vous assurer que les clés et clés de réglage ont été retirées de l’outil avant de le mettre sous tension. Évitez tout démarrage accidentel. Ne transportez pas un outil branché en laissant un doigt sur sa gâchette. Assurez-vous que la gâchette est en position d’arrêt avant de brancher l’outil. Utilisez des cordons prolongateurs conçus pour l’extérieur. Lorsque vous faites fonctionner l’outil en extérieur, utilisez exclusivement des cordons prolongateurs conçus pour l’extérieur. Restez attentif. Soyez conscient de vos gestes. Faites preuve de bon sens. N’utilisez pas l’outil lorsque vous êtes fatigué. Vérifiez si des pièces sont endommagées. Avant de réutiliser l’outil, vous devez vérifier soigneusement l’absence de dommages sur le carter de protection ou toute autre pièce, afin de vous assurer qu’il fonctionnera correctement et pourra exécuter le travail pour lequel il a été conçu. Assurez-vous que les pièces en mouvement sont alignées et se déplacent librement, qu’aucune pièce n’est cassée, que les pièces sont correctement montées et qu’il n’y a aucune anomalie pouvant affecter le fonctionnement de l’outil. Un carter de protection ou toute autre pièce endommagée doit être correctement réparé(e) ou remplacé(e) par un centre de service agréé, sauf indication contraire dans le présent mode d’emploi. Les interrupteurs défectueux doivent être remplacés par un centre de service agréé. N’utilisez pas l’outil si l’interrupteur ne peut pas l’activer et le désactiver. Mise en garde. L’utilisation de tout accessoire ou pièce autre que ceux recommandés dans le présent mode d’emploi ou dans le catalogue peut comporter un risque de blessure. Faites réparer votre outil par un technicien qualifié. Cet outil électrique est conforme aux exigences de sécurité qui s’y appliquent. Les réparations doivent être confiées exclusivement à des techniciens qualifiés utilisant des pièces de rechange d’origine ; à défaut, il y a un risque élevé de danger pour l’utilisateur. Portez des lunettes de protection. N’utilisez pas l’outil en présence de liquides ou gaz inflammables. Utilisez toujours un écran facial ou un masque antipoussières. Avant de commencer votre travail, vérifiez soigneusement l’absence de fissures ou de dommages sur la lame. Remplacez immédiatement toute lame fissurée ou endommagée. N’utilisez que des lames de scie recommandées par le fabricant et conformes à la norme EN847-1. Utilisez toujours les accessoires spécifiés dans ce manuel. L’utilisation d’accessoires inadéquats, tels que des meules à tronçonner abrasives, peut causer une blessure. Sélectionnez les lames de scie correctes en fonction du type de matériau à couper. N’utilisez pas les lames de scie en acier haute vitesse. Pour réduire l’émission de bruit, assurez-vous toujours que la lame est bien aiguisée et propre. Évitez de couper du métal tel que des clous et vis. Avant de procéder au travail, vérifiez la pièce pour en retirer les clous, vis et autres corps étrangers. Avant de mettre le contact, retirez de la table les clés, bouts de pièce sciés, etc. Ne portez JAMAIS de gants pendant l’utilisation de cet outil. Gardez les mains hors de la ligne de coupe de la lame. Ne vous placez JAMAIS dans la trajectoire de la lame et assurez-vous que personne ne s’y trouve Avant d’utiliser l’outil sur la pièce elle-même, laissez-le tourner un instant. Soyez attentif à toute vibration ou sautillement pouvant indiquer que la lame n’est pas bien installée ou qu’elle est mal équilibrée. Remplacez l’insert de la table lorsqu’il est usé. Lorsque vous sciez du bois avec une scie à ruban, raccordez cette dernière à un appareil de collecte des poussières. N’utilisez pas la machine lorsque la trappe ou le carter de protection du ruban de la scie est ouvert(e). Veillez à ce que le ruban de la scie et la vitesse sélectionnés soient adaptés au matériau à couper. Ne procédez pas au nettoyage du ruban de la scie lorsqu’il est en mouvement. INSTALLATION (Fig. 1 et 2) Fixation du support de la scie à ruban de la machine, encastrez les deux butées du boîtier à poussière sur les rails, puis faites coulisser le ressort à lames vers l’extérieur. Lorsque le bord principal du ressort à lames de fixation s’insère dans l’orifice de fixation de la machine, le boîtier à poussière est chargé. (Fig. 9 et 10) Fixez la table au tourillon à l’aide de quatre boulons hexagonaux. (Fig. 11) La broche est insérée en usine, donc retirez-la. (Fig. 12) Installation du rail de guidage (Fig. 13)

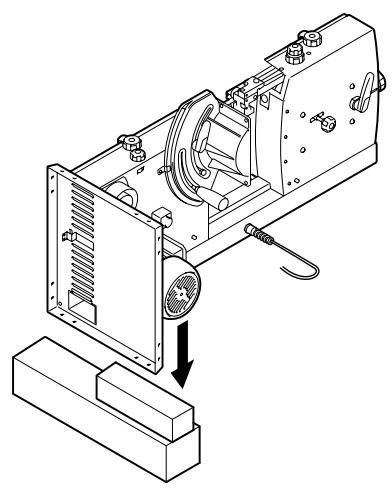

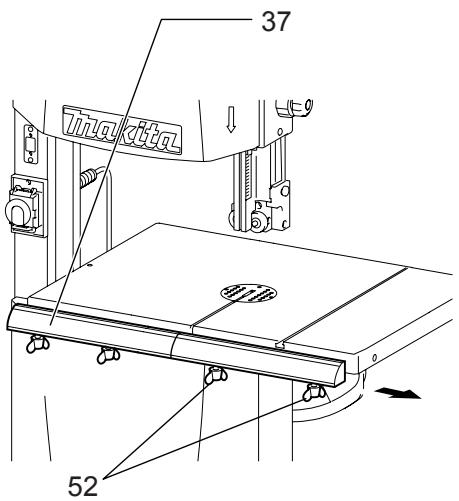

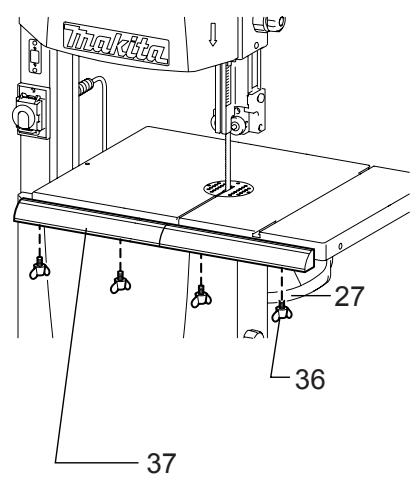

- Attachez le rail de guidage à la table à l’aide de quatre vis à oreilles et rondelles. DESCRIPTION DU FONCTIONNEMENT Interrupteur (Fig. 14) ATTENTION :
- Avant toute utilisation assurez-vous que l’outil est sous et hors tension Pour ouvrir facilement le cache-interrupteur, faites le coulisser vers le haut. Pour démarrer la scie, appuyez sur le bouton ON (MARCHE) (I). Pour l’arrêter, appuyez sur le bouton OFF (ARRÊT) (O) ou sur le cache-interrupteur. Allumage des lampes Appuyez sur la partie supérieure (I) de l’interrupteur pour allumer la lumière, et sur la partie inférieure (O) pour l’éteindre. Pour mettre l’outil en marche, levez le levier de l’interrupteur. (Fig. 15) Pour l’arrêter, abaissez le levier. Poussoir (Fig. 16) Le poussoir sert de prolongement de la main et protège l’utilisateur de tout contact accidentel avec la lame. Vous devez toujours utiliser le poussoir si la distance entre la lame de scie à ruban et le garde parallèle est inférieure à 150 mm. Guidez le poussoir selon un angle de 20º à 30º contre la surface de la table d’appui. (Fig. 17) Lorsque vous n’utilisez pas le poussoir, vous pouvez le ranger sur son support situé au niveau du cadre de la scie à ruban. Remplacez le poussoir s’il est endommagé. Guide d’onglet (Fig. 18) Le guide d’onglet s’insère dans la fente de la table à partir du bord avant de celle-ci. Pour les coupes à l’aide de l’onglet, le guide tourne à 60° dans les deux sens. Des butées fixes sont prévues pour les onglets de 45º et 90º. Pour définir l’angle d’un onglet, procédez comme suit : desserrez la poignée de verrouillage en la tournant dans le sens antihoraire. Si, pendant la coupe, la scie à ruban a tendance à basculer, glisser ou bouger, fixez son support au plancher. (Fig. 3 à 7)

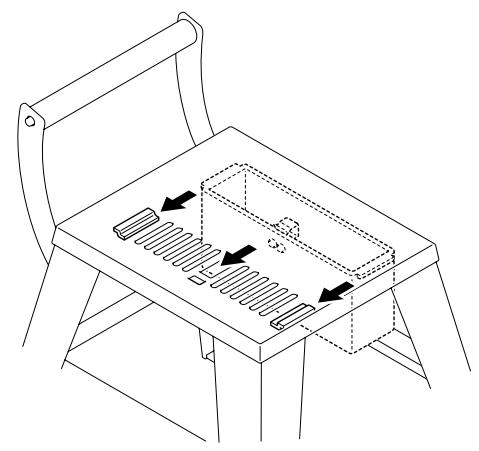

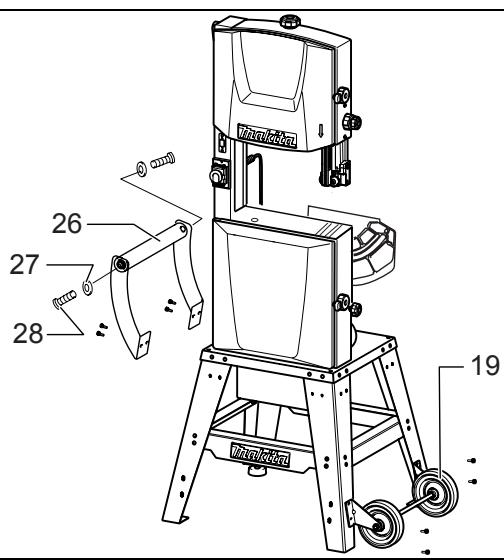

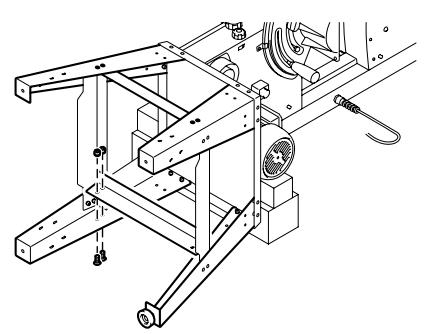

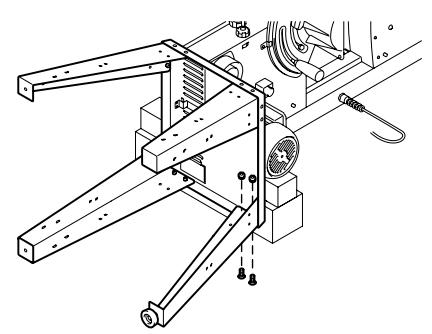

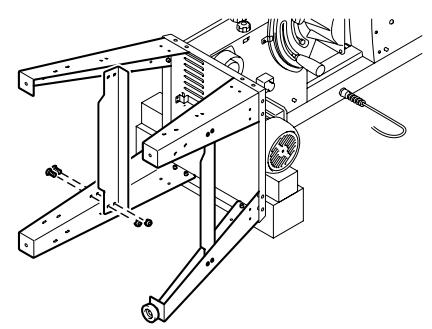

- Après avoir installé le support, fixez la poignée et les bandages. (Fig. 8) ATTENTION : Lors de la coupe avec le guide d’onglet, serrez fermement la poignée de verrouillage. Chargement du boîtier à poussière Vous pouvez retirer la barre d’appui auxiliaire et la retourner après avoir dévissé le bouton. Le boîtier à poussière doit être chargé depuis la partie inférieure de la scie circulaire. Lors du chargement, insérez le ressort à lames (pour la fixation) sur le bord interne de l’orifice de positionnement

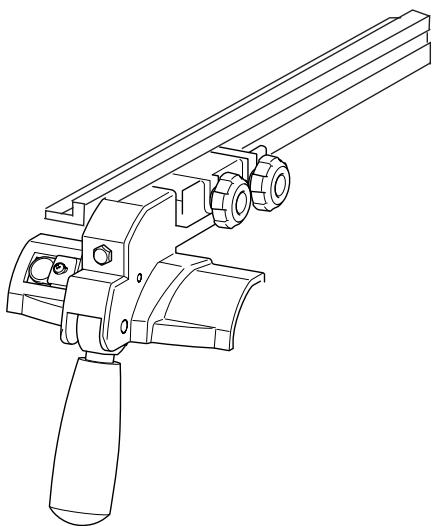

Installation du garde parallèle (Fig. 19) Le garde parallèle peut être utilisé des deux côtés de la lame. Si vous déplacez le garde parallèle d’un côté de la lame vers l’autre côté, vous devez retourner la barre d’appui. Retournement de la barre d’appui (Fig. 20)
Dévisser le bouton (B) du serre-flan. Désolidarisez le serre-flan de la barre d’appui. Dévissez le bouton (A). Soulevez la barre d’appui pour la retirer de son support. Retournez la barre d’appui et faites-la à nouveau coulisser sur son support. Serrez le bouton (A). Faites coulisser le serre-flan sur la barre d’appui. Fixation du garde parallèle

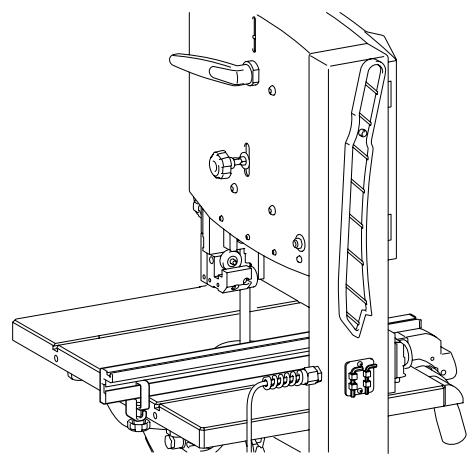

Placez le garde parallèle sur le rail de guidage. Serrez le levier de verrouillage du garde parallèle. Dévisser le bouton (B) du serre-flan. Faites coulisser le serre-flan contre le bord arrière de la table. Serrez le bouton (B). Vous pouvez diminuer la hauteur de la barre d’appui lorsque vous découpez des matériaux de faible épaisseur. (Fig. 21 et 22)
1. Dévisser le bouton (B) du serre-flan.
2. Désolidarisez le serre-flan de la barre d’appui.
3. Dévissez le bouton (A).
4. Soulevez la barre d’appui pour la retirer de son support.
5. Faites coulisser le bouton (A) en dehors de la barre d’appui
6. Faites pivoter la barre d’appui à 90º.
7. Insérez le bouton (A) dans l’autre rainure de la barre d’appui.
8. Replacez la barre d’appui sur son support.
9. Serrez le bouton (A).
10. Faites coulisser le serre-flan sur la barre d’appui.
Le fait de diminuer la hauteur de la barre d’appui entraîne la modification du point 0 (zéro). Si le garde parallèle se trouve du côté gauche de la lame, faites coulisser le rail de guidage vers la gauche pour le régler sur le point 0. ASSEMBLAGE Remplacement de la lame de scie à ruban ATTENTION :
- Vous risquez de vous blesser si vous touchez la lame de scie à ruban, même lorsqu’elle est à l’arrêt.
- La lame de scie est dangereuse. Veillez à porter des gants lorsque vous manipulez la lame de scie, par exemple pour la retirer de son emballage, l’installer ou remplacer la lame.
1. Dévissez les deux vis à oreilles du rail de guidage de droite et
faites coulisser le rail côté droit vers la droite. (Fig. 23)

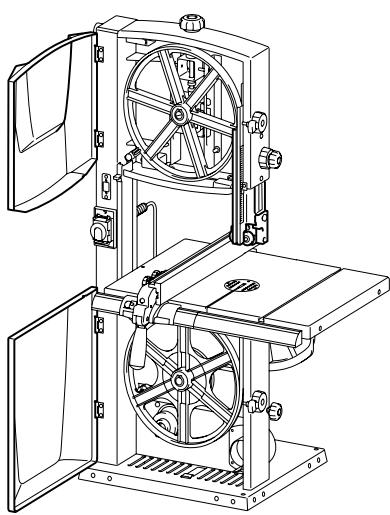

2. Ouvrez les couvercles supérieur et inférieur de l’outil. (Fig. 24)

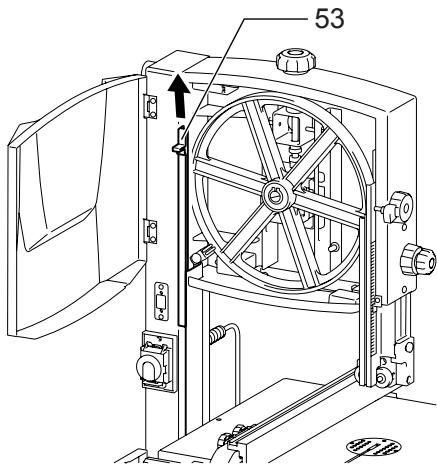

3. Tenez la poignée et tirez la protection anti-poussière vers le
haut pour la retirer. (Fig. 25)
4. Ouvrez le protège-lame inférieur. (Fig. 26)
5. Réglez le guide-lame supérieur en position minimale.

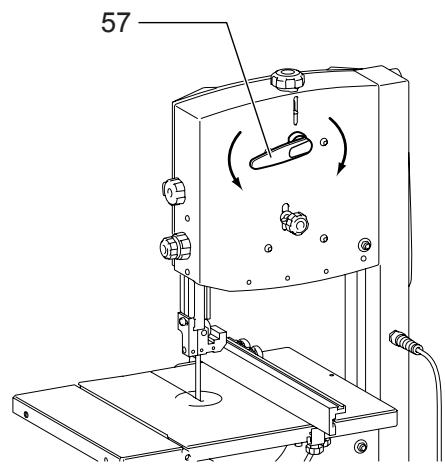

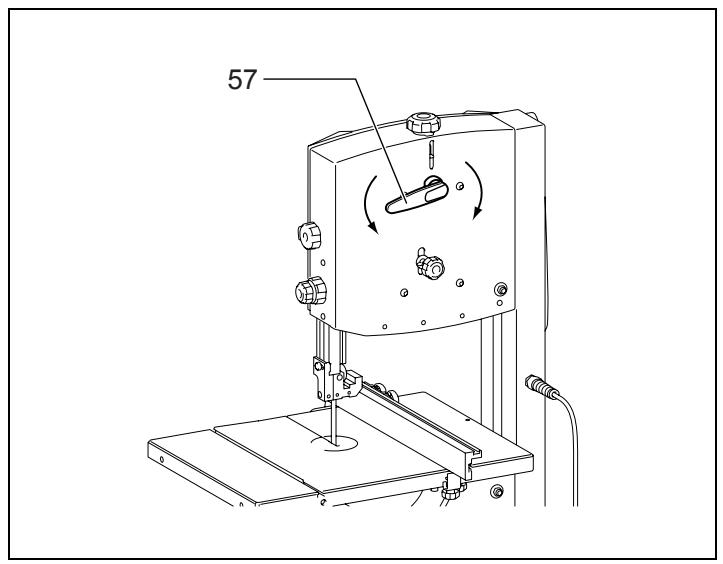

6. Desserrez le levier de déblocage rapide jusqu’à ce que la lame
de scie à ruban se détende. (Fig. 27)
7. Pour retirer la lame de scie à ruban, guidez-la le long :
- de la fente de la lame, - du protège-lame sur les guide-lames supérieurs.
- du couvercle de protection de la lame sur le boîtier de la scie.
8. Installez une lame de scie à ruban neuve. Positionnez-la
correctement : les dents sont orientées vers le côté avant (la trappe) de la scie.
9. Centrez la lame de la scie à ruban sur les bandages en
caoutchouc des roues de la scie à ruban.
10. Serrez le levier de déblocage rapide jusqu’à ce que la lame ne
glisse plus des roues de la scie à ruban.
11. Fermez le protège-lame inférieur.
ATTENTION : Fermez le couvercle inférieur uniquement lorsque le protège-lame inférieur est en position fermée.
12. Remettez le rail de guidage de droite sur sa position initiale.
13. Installez la protection anti-poussière.
14. Fermez les deux couvercles.
15. Ensuite :
- tensionnez la lame de scie à ruban (reportez-vous à la section intitulée « Tensionnage de la lame de scie à ruban » dans « DESCRIPTION DU FONCTIONNEMENT »). - alignez la lame de scie à ruban (reportez-vous à la section intitulée « Alignement de la lame de scie à ruban » dans « ASSEMBLAGE »). - alignez les guide-lames (reportez-vous à la section intitulée « Réglage du guide-lame supérieur » dans « DESCRIPTION DU FONCTIONNEMENT »). - faites fonctionner la scie à des fins de test pendant au moins une minute ; - arrêtez la scie, débranchez-la et vérifiez à nouveau les réglages. Réglage de la vitesse de coupe (Fig. 30)

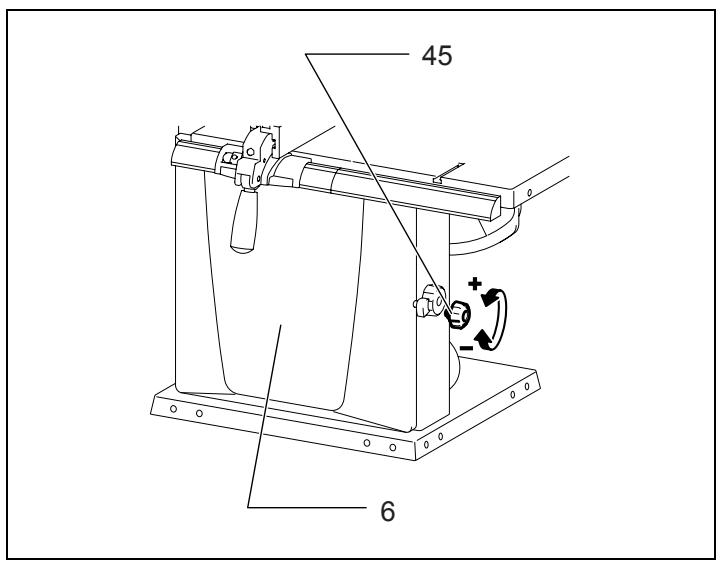

Ouvrez le couvercle inférieur. Détendez la courroie d’entraînement en tournant le bouton dans le sens horaire. Placez la courroie d’entraînement sur la poulie souhaitée de la roue d’entraînement (roue inférieure de la scie à ruban) et l’étiquette relative à la poulie du moteur correspondante à l’intérieur du couvercle inférieur. ATTENTION : La courroie d’entraînement doit tourner sur les deux poulies avant ou sur les deux poulies arrière. Ne faites jamais tourner la courroie trapézoïdale en diagonale. Réglage du bouton pour le tensionnage de la courroie (Fig. 31) Au besoin, vous pouvez corriger le tensionnage de la courroie à l’aide du bouton de réglage : - tournez le bouton de réglage dans le sens horaire pour diminuer le tensionnage de la courroie d’entraînement, - tournez le bouton de réglage dans le sens antihoraire pour augmenter le tensionnage de la courroie d’entraînement, Pour serrer à nouveau la courroie d’entraînement, tournez le bouton dans le sens antihoraire (à mi-course entre les poulies, la courroie d’entraînement doit être pliée sur environ 10 mm). (Fig. 32) Fermez le couvercle inférieur. DESCRIPTION DU FONCTIONNEMENT Tensionnage de la lame de scie à ruban (Fig. 33) ATTENTION : Un tensionnage trop important peut provoquer la cassure de la lame de scie à ruban. Un tensionnage trop faible peut entraîner le glissement de la roue d’entraînement de la scie à ruban et l’arrêt de la lame de scie à ruban.

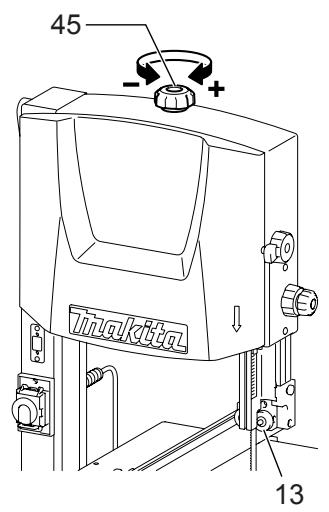

1. Soulevez entièrement le guide-lame supérieur.
Utilisez l’échelle comme guide et tenez compte de la largeur de la lame au moment de tourner le bouton afin de régler la tension. (Après avoir procédé au réglage, vérifiez la tension, comme décrit au point n°2).
2. Vérification du tensionnage de la lame :
- vérifiez le tensionnage en appuyant avec un doigt, à micourse entre la table et le guide-lame supérieur, contre le côté de la lame (la lame ne doit pas se courber de plus de 1 ou 2 mm). - vérifiez le réglage au niveau de l’indicateur de tensionnage de la lame. L’échelle indique le réglage correct par rapport à la largeur de la lame de scie à ruban.
3. Au besoin, corrigez le tensionnage :
- tournez le bouton de réglage dans le sens horaire pour augmenter le tensionnage de la lame. - tournez le bouton de réglage dans le sens antihoraire pour diminuer le tensionnage de la lame. Alignement de la lame de scie à ruban (Fig. 34) Si la lame de scie à ruban ne pénètre pas au centre des bandages en caoutchouc, vous devez corriger l’alignement en ajustant l’inclinaison de la roue supérieure de la scie à ruban :
1. Desserrez le bouton de verrouillage.

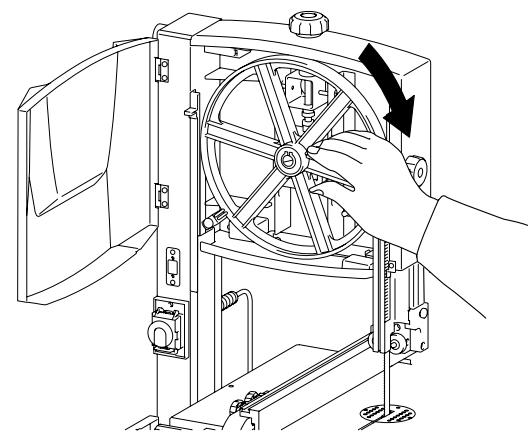

2. Faites pivoter manuellement la roue supérieure, en veillant à
ne pas toucher la lame.
3. Tournez le bouton de réglage dans le sens horaire si la lame
de la scie à ruban fonctionne vers l’avant de la scie. - Tournez le bouton de réglage dans le sens antihoraire si la lame de la scie à ruban fonctionne vers l’arrière de la scie.
4. Après avoir procédé au réglage, fermez toujours le bouton de
verrouillage. (Fig. 35) Levier de déblocage rapide (Fig. 36)
- Réglez le guide-lame supérieur à l’aide du bouton de réglage selon la hauteur désirée en desserrant le bouton de verrouillage. Une fois le réglage terminé, veillez à serrer l’écrou de verrouillage.
- Ne coupez jamais plusieurs pièces à la fois, ni de lot comprenant plusieurs pièces. Il y a risque de blessure si des pièces sont happées par la lame de scie non contrôlée.

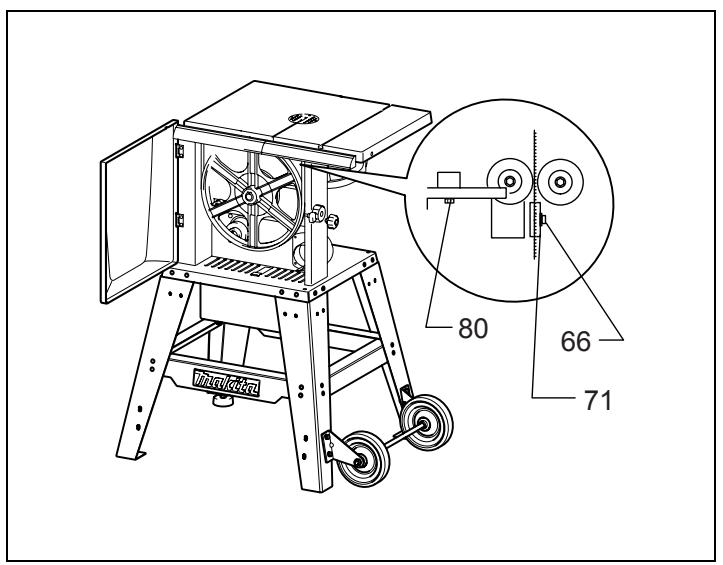

1. Dévissez le boulon C et réglez le support de roulement, de
sorte que le palier-guide se situe à 1 ou 2 mm de la partie inférieure de la lame. (Fig. 38 à 40)
2. Dévissez le boulon A et réglez le roulement de butée à 0,5 mm
de l’arrière de la lame.

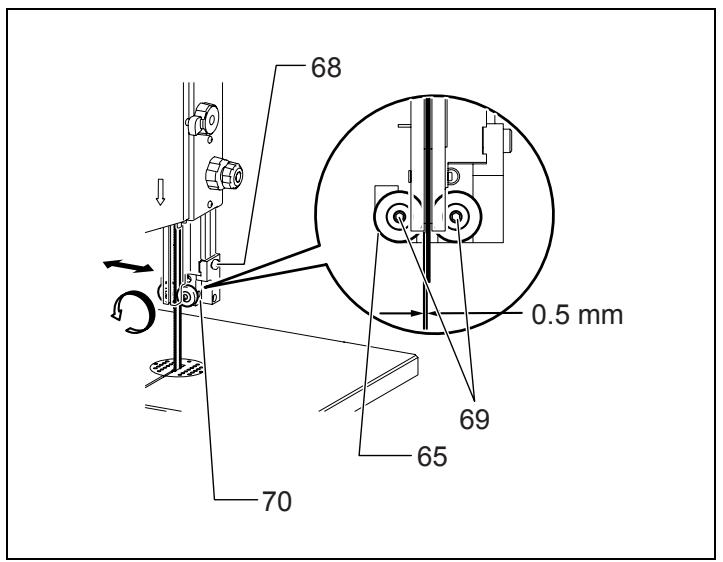

3. Dévissez le boulon B et réglez le palier-guide à 0,5 mm de la
lame. Alignez le guide-lame inférieur (Fig. 41) Le guide-lame inférieur est composé des éléments suivants : - un palier de butée (supportant la lame de scie à ruban depuis l’arrière). - deux palier-guides (procurant un support latéral). Ces pièces doivent de nouveau être ajustées après chaque changement de lame ou réglage de l’alignement : Remarque : Vérifiez régulièrement l’usure des paliers de butée et des palierguides ; au besoin, remplacez les deux palier-guides simultanément.
- Ouvrez la trappe du couvercle inférieur et le protège-lame inférieur.
- Dévissez le boulon hexagonal, déplacez l’ensemble du guidelame inférieur et réglez le palier-guide à la position 1 ou 2 mm depuis la partie inférieure de chaque lame. Réglage du palier de butée

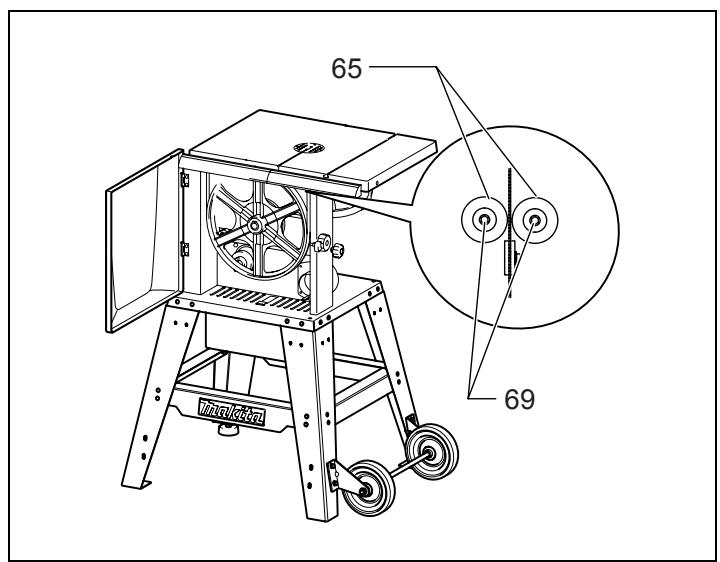

Réglage des palier-guides (Fig. 42)
Le levier de déblocage rapide permet de débloquer le tensionnage de la lame. Dans le sens horaire : le tensionnage diminue Dans le sens antihoraire : le tensionnage augmente Réglage du guide-lame supérieur (Fig. 37) La hauteur du guide-lame supérieur doit être ajustée : avant chaque coupe/opération, pour contenir la hauteur de la pièce à travailler (le guide-lame supérieur doit être réglé environ 3 mm au-dessus de la pièce à travailler) ; - après avoir réglé la lame de scie à ruban ou la table d’appui (par exemple, après avoir modifié la lame de scie à ruban, tensionné la lame de scie à ruban, aligné la table d’appui). ATTENTION : Avant de procéder au réglage du guide-lame supérieur et à l’inclinaison de la table d’appui : - mettez la machine hors tension ; - attendez que la lame de scie à ruban se soit arrêtée complètement. Dévissez le boulon A. Réglez la position du palier de butée (distance entre le palier de butée et la lame de scie à ruban = 0,5 mm — si la lame de scie à ruban est tournée à la main, elle ne doit pas toucher le palier de butée). Serrez le boulon A.
Dévissez le boulon B. Réglez le palier-guide contre la lame de scie à ruban. Tournez plusieurs fois la roue de la scie à ruban à la main dans le sens horaire afin d’amener les palier-guides à la bonne position. Dévissez le boulon A et réglez le roulement de butée à 0,5 mm de l’arrière de la lame. Les deux palier-guides doivent SEULEMENT TOUCHER la lame de scie à ruban. Serrez à nouveau le boulon B. Fermez le protège-lame inférieur. Fermez la trappe du couvercle inférieur. Alignement de la table d’appui à angle droit et de la lame de scie à ruban (Fig. 43 et 44)

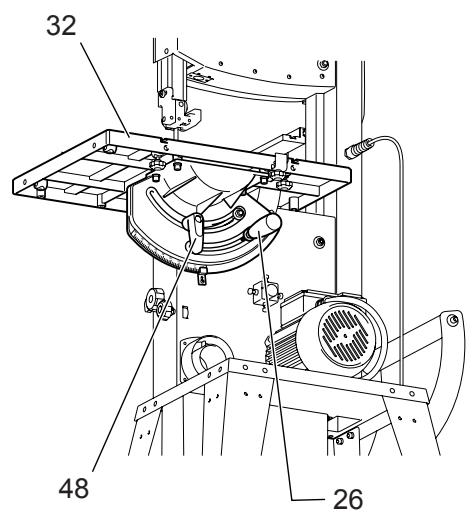

Soulevez entièrement le guide-lame supérieur (voir « Fonctionnement »). Vérifiez le tensionnage de la lame de scie à ruban (voir « DESCRIPTION DU FONCTIONNEMENT »). Tournez la poignée dans le sens horaire afin d’incliner la table dans le sens antihoraire, et tournez la poignée dans le sens antihoraire pour incliner la table dans le sens horaire. Desserrez le levier de verrouillage.

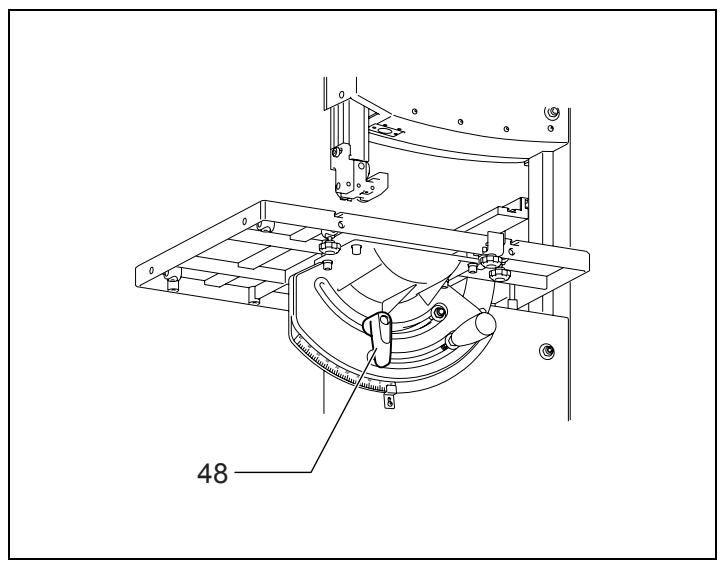

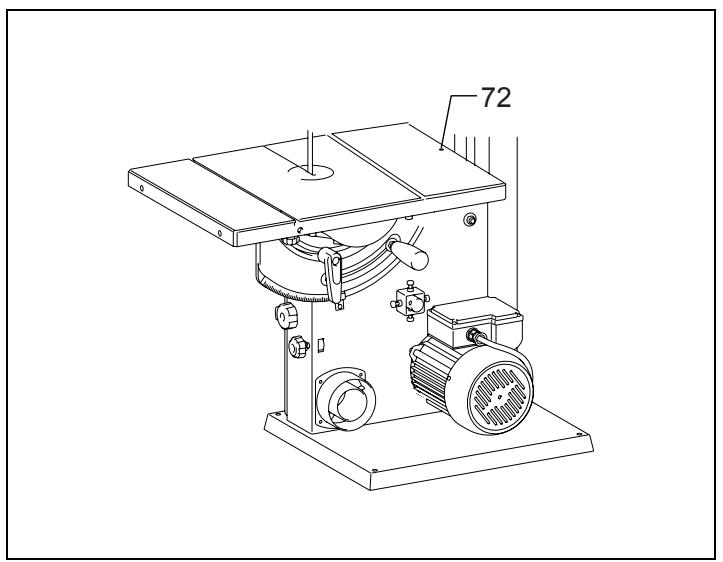

À l’aide d’une équerre de menuisier, réglez la table à angles droits par rapport à la lame en tournant la poignée afin d’ajuster la table et serrez à nouveau le levier de verrouillage. Réglez la vis de butée de fin de course jusqu’à ce qu’elle touche le boîtier de la scie. Fonctionnement (Fig. 45 et 46)
Danger :
Pour réduire au maximum les risques de blessures, respectez les recommandations de sécurité suivantes lors du fonctionnement de la scie. ATTENTION :
- Ne touchez pas la lame de scie pendant la coupe.
- Pendant l’opération de coupe, portez des lunettes de protection mais ne portez pas de gants.
- Coupez une seule pièce à la fois.
- Tenez toujours la pièce à travailler posée sur la table.
- Ne bourrez pas la machine.
- N’essayez pas de ralentir la lame de scie à ruban ou de l’arrêter en appuyant la pièce à travailler contre la lame de scie depuis le côté.

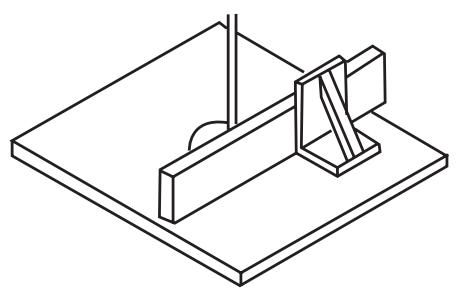

- En cas de coupe droite contre le garde parrallèle, utilisez un poussoir.

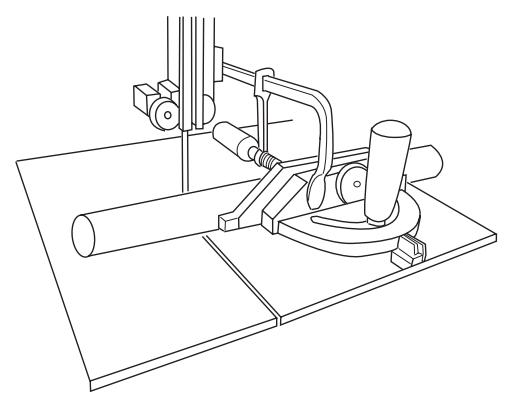

- Si le type de travail l’exige, utilisez les éléments suivants : - un poussoir — si la distance entre le garde parallèle et la lame de scie à ruban est ≤ 150 mm ; - une table de support de pièce — pour les objets de grande longueur, qui risqueraient de tomber de la table à la fin de la coupe ; - un collecteur de poussière ; - lors de la découpe d’une barre ronde, fixez solidement le matériau, comme illustré sur le schéma. - un guide adapté pour un bon soutien lors de la découpe de pièces fines posées sur le bord. - des gants pour manipuler la lame de scie et les matériaux à l’état brut.
- Avant de commencer à travailler, vérifiez que les composants suivants sont en bon état de fonctionnement : - la lame de scie à ruban ; - le protège-lame supérieur et inférieur.
- Remplacez immédiatement toute pièce endommagée.
- Adoptez une bonne position de travail (les dents de la lame de scie à ruban doivent être orientées vers l’opérateur). Sciage ATTENTION : Risque de rebond (la pièce à travailler est happée par la lame de scie à ruban et projetée contre l’opérateur). Ne bourrez pas la machine.
- Choisissez le garde parallèle et l’inclinaison de la table en fonction du type d’opération de coupe à effectuer.
- Réglez le guide-lame supérieur 3 mm au-dessus de la pièce à travailler. Remarque : effectuez toujours une coupe d’essai dans une chute de matériau afin de vérifier les réglages ; au besoin, corrigez-les avant de couper la pièce à travailler.
- Placez la pièce à travailler sur la lame.
- Branchez l’appareil.
- Coupez la pièce à travailler en une seule passe.
- Mettez la machine hors tension si vous devez pas effectuer immédiatement d’autre découpe.

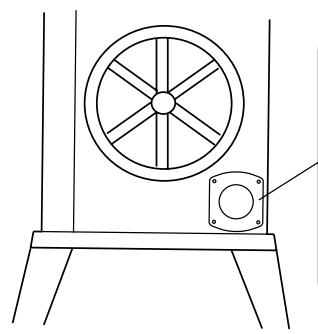

- Utilisez une deuxième table vendue séparément. Inclinaison de la table d’appui (Fig. 47) ATTENTION : Lors d’une coupe en biseau avec la table inclinée, placez le guide sur la partie inférieure de la table. Après avoir desserré le levier de verrouillage, la table d’appui s’incline en continu jusqu’à 47º contre la lame. Tournez la poignée dans le sens horaire afin d’incliner la table dans le sens antihoraire, et tournez la poignée dans le sens antihoraire pour incliner la table dans le sens horaire. Raccordement à un aspirateur (Fig. 48 et 49) Des opérations plus propres peuvent être mises en œuvre en raccordant l’outil à l’aspirateur ou un collecteur de poussières de Makita. Si vous installez un extracteur de poussière au niveau du grand collecteur d’ouverture, assurez-vous qu’il possède une grande ouverture. Déplacement de la machine (Fig. 50)

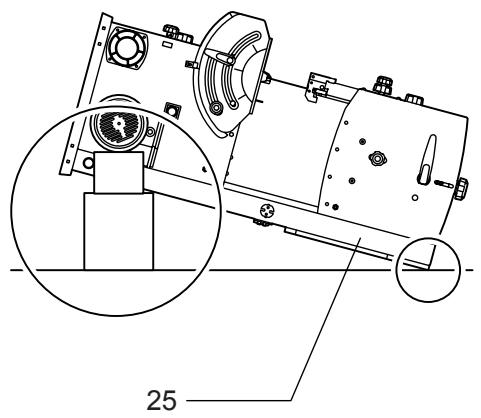

- Soulevez la poignée afin de permettre le mouvement de la machine.
- Pendant le transport, le carter du ruban de la scie doit être complètement abaissé et proche de la table.
- N’utilisez pas de carter pour manipuler ou transporter l’outil. ATTENTION :
- Si vous soulevez trop la poignée, la machine risque de basculer. ENTRETIEN ATTENTION :
- Assurez-vous toujours que l’outil est hors tension et débranché avant d’y effectuer tout travail d’inspection ou d’entretien. NOTE :
- N’utilisez jamais d’essence, de benzine, de diluant, d’alcool ou de produit similaire. Ces produits risquent de provoquer des décolorations, des déformations ou des fissures. Nettoyage Nettoyez la sciure et les copeaux de temps en temps. Nettoyez soigneusement le protège-lame et les parties mobiles à l’intérieur de la scie à ruban. Lubrification Pour garder la scie à ruban en condition de fonctionnement et assurer une durée de service maximum, huilez ou graissez les parties mobiles et rotatives de temps en temps. Pour réduire le bruit, assurez-vous toujours que la lame est affûtée et propre. Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, ainsi que tout autre travail d’entretien ou de réglage doivent être effectués dans un centre de service Makita agréé, exclusivement avec des pièces de rechange Makita. ACCESSOIRES ATTENTION :
- Ces accessoires ou pièces complémentaires sont recommandés pour être utilisés avec l’outil Makita spécifié dans ce mode d’emploi. L’utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. N’utilisez les accessoires ou pièces qu’aux fins auxquelles ils ont été conçus. Pour obtenir plus de détails sur ces accessoires, contactez votre Centre de service local Makita.
Support de la scie à ruban Clé hexagonale Garde parallèle Guide d’onglet Fixation de l’accessoire de coupe circulaire Table à rallonges Fixation de la ponceuse à bande Pour l’Europe uniquement Bruit Les niveaux de bruit pondéré A typiques sont les suivants : niveau de pression sonore : 81 dB (A) niveau de puissance sonore : 94 dB (A) Incertitude (K) : 3 dB (A) Portez des protections auditives. Ces valeurs ont été obtenues selon la norme EN61029. Déclaration de conformité CE Nous, Makita Corporation, en tant que fabricant responsable, déclarons que les machines Makita suivantes : Nom de la machine : Scie à ruban N° de modèle/Type : LB1200F sont fabriquées en série et sont conformes aux directives européennes suivantes : 2006/42/CE et sont produites conformément aux normes ou documents de normalisation suivants : EN61029 N° de l’attestation d’inspection de type CE : M6A 10 05 26932 017 L’inspection de type CE a été réalisée par : TÜV SÜD Product Service GmbH, Zertifizierstelle, Ridlerstaße 65, 80339 München, Allemagne N° d’identification 0123 La documentation technique est disponible auprès de notre représentant en Europe qui est : Makita International Europe Ltd., Michigan, Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, Angleterre
Notice Facile
