GEBRUIKSAANWIJZING LB1200F MAKITA

NEDERLANDS (Originele instructies)

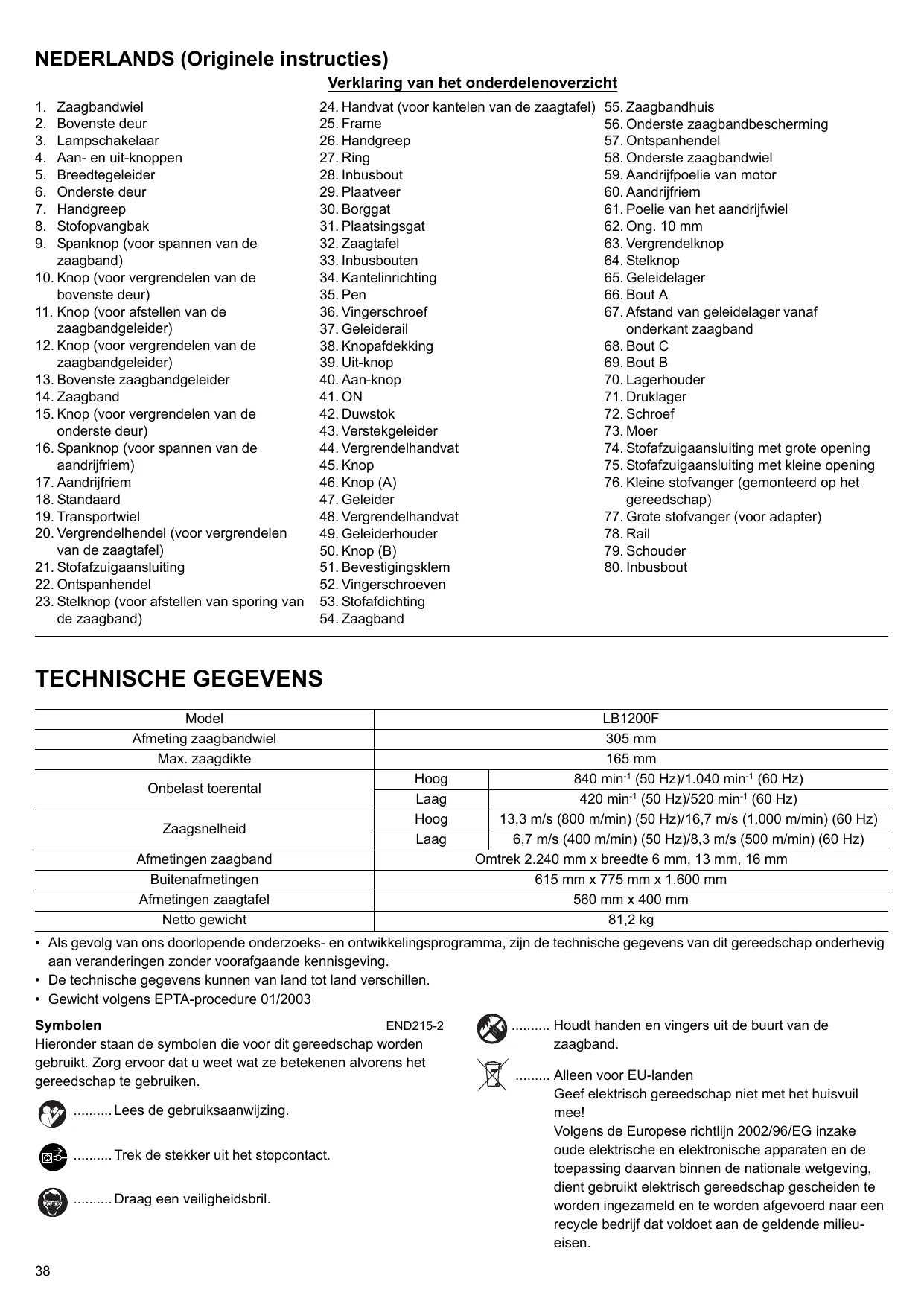

	Verklaring van het onderdelenoverzicht
1. Zaagbandwiel	24. Handvat (voor kantelen van de zaagtafel)	55. Zaagbandhuis
2. Bovenste deur	25. Frame	56. Onderste zaagbandbescherming
3. Lampschakelaar	26. Handgreep	57. Ontspanhendel
4. Aan- en uit-knappen	27. Ring	58. Onderste zaagbandwiel
5. Breedtegeleider	28. Inbusbout	59. Aandrijfpoelie van motor
6. Onderste deur	29. Plaatveer	60. Aandrijfrem
7. Handgreep	30. Borggat	61. Poelie van het aandrijfwiel
8. Stofopvangbak	31. Plaatsingsgat	62. Ong. 10 mm
9. Spanknop (voor spannen van de zaagband)	32. Zaagtafel	63. Vergrendelknop
	33. Inbusbouten	64. Stelknop
10. Knop (voor vergrendelen van de bovenste deur)	34. Kantelinrichting	65. Geleidelager
	35. Pen	66. Bout A
11. Knop (voor afstellen van de zaagbandgeleider)	36. Vingerschroef	67. Afstand van geleidelager vanaf onderkant zaagband
	37. Geleiderail
12. Knop (voor vergrendelen van de zaagbandgeleider)	38. Knopafdekking	68. Bout C
	39. Uit-knop	69. Bout B
13. Bovenste zaagbandgeleider	40. Aan-knop	70. Lagerhouder
14. Zaagband	41. ON	71. Druklager
15. Knop (voor vergrendelen van de onderste deur)	42. Duwstok	72. Schroef
	43. Verstekgeleider	73. Moer
16. Spanknop (voor spannen van de aandrijfrem)	44. Vergrendelhandvat	74. Stofafzuigaansluiting met groe opening
	45. Knop	75. Stofafzuigaansluiting met kleine opening
17. Aandrijfrem	46. Knop (A)	76. Kleine stofvanger (gemonteerd op het gereedschap)
18. Standaard	47. Geleider
19. Transportwiel	48. Vergrendelhandvat	77. Grote stofvanger (voor adapter)
20. Vergrendelhendel (voor vergrendelen van de zaagtafel)	49. Geleiderhouser	78. Rail
	50. Knop (B)	79. Schouder
21. Stofafzuigaansluiting	51. Bevestigingsklem	80. Inbusbout
22. Ontspanhendel	52. Vingerschroeven
23. Stelknop (voor afstellen van sporing van de zaagband)	53. Stofafdichting
	54. Zaagband

TECHNISCHE GEGEVENS

Model	LB1200F
Afmeting zaagbandwiel	305 mm
Max. zaagdikte	165 mm
Onbelast toerental	Hoog	840 min-1(50 Hz)/1.040 min-1(60 Hz)
	Laag	420 min-1(50 Hz)/520 min-1(60 Hz)
Zaagsnelheid	Hoog	13,3 m/s (800 m/min) (50 Hz)/16,7 m/s (1.000 m/min) (60 Hz)
	Laag	6,7 m/s (400 m/min) (50 Hz)/8,3 m/s (500 m/min) (60 Hz)
Afmetingen zaagband	Omtrek 2.240 mm x breedte 6 mm, 13 mm, 16 mm
Buitenafmetingen	615 mm x 775 mm x 1.600 mm
Afmetingen zaagtafel	560 mm x 400 mm
Netto gewicht	81,2 kg

• Als gezolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zich de technische gegevens van dit gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.
• De technische gegevens können van land tot land verschillen.
  Gewicht volgens EPTA-procedure 01/2003

Symbolen

END215-2

Hieronder staan de symbolen die voor dit gereedschap worden gezruikt. Zorg ervoor dat u weet wat ze beteken alvorens het gereedschap te gezruiken.

..... Lees de gebruiksaaanwijzing.

Trek de stekker uit het stopcontact.

.....Draag een veiligheidsbril.

Houdt handen en vingersuit de buurt van de zaagband.

Alleen voor EU-landen
Geef elektrisch gereedschap nicht met het huisvuil mee!

Volgens de Europese richtig in 2002/96/EG inzake oude elektrische en elektronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap geschaden te worden ingezameld en te worden afgevoerd maar een recycle bedrijf dat voldoet aan de geldende milieu-essen.

Gebruiksdoeleinden

Het gereedschap is bedoeld om hout te zagen.

Voeding

Het gereedschap mag uitsluitend worden aangesloten op een voeding metdezelfde spanning als aangegeven op het typeplaatje en werkt alleen op enkele-fase wisselstroom. Het gereedschap is dubbel geisoleerd volgens de Europese norm en mag derhalve ook op een Niet-geaard stopcontact worden aangesloten.

VEILIGHEIDSINSTRUCTIES

ENA001-2

WAARSCHUWING: Tijdens het gebruik van elektrische gereedschappen dienen alg ind de basisveiligheidsvoorzorgen, waaronder de volgende, te worden getroffen om het risico van brand, elektrische schokken en persoonlijk letsel te verkleinen. Lees deze hele gebruiksaanwijzing door alvorens het gereedschap te gebruiken en bewaar deze gebruiksaanwijzing.

Voor een veilige bediening:

1. Houd uw werkplek schoon.

Op rommeligeplaatsen en werkbanken gebeuren vaker ongelukken.

1. Denk aan de omgeving van uw werkplek.

Stel elektrische gereedschappen nicht bloat aan regen. Gebruik elektrische gereedschappen nicht op vochtige of nativeplaatsen. Zorg voor goede verlichting op uw werkplek. Gebruik elektrische gereedschappen nicht opplaatsen waar gevaar voor brand of explosie bestaat.

1. Beveilig uzelf gegen elektrische schokken.

Voorkom lichamelijk contact met geaarde oppervlakken (bijv. pijpen, radiatoren, fornuizen en koelkasten).

1. Houd kinderen uit de buurt.

Laat bezoeffers het gereedschap of verlengsnoer nicht aanraken.

Alle bezoekers要去en uit de buurt van de werkplek blijven.

1. Berg gereedschap dat nicht worden gebrukt Veilig op.

Als gereedschap nicht worden gebruikt, dient dit te worden opgeborgen op een droge, hoge of afgesloten plaats, buiten het bereik van kinderen.

1. Forceer het gereedschap Niet.

Het gereedschap werkt better en veiliger op de manier waar voor het is ontworpen.

1. Gebruik het juiste gereedschap.

Dwing Nietkleine gereedschappen of hulpstukken het werk te doen van zwaar gereedschap. Gebruik gereedschappen nicht voor doeleinden waarvoorte Niet ontworpen zich, bijv. gebruik een cirkelzaag Niet om boomtakken of -stammen mee te zagen.

1. Draag geschikte kleding.

Draag geen losse kleding of sieraden, want deze{kunnen verstrikt raken in bewegende delen. Bij het werkben buitenshuis adviseren wij u rubberen handschoenen en schoenen met anti-slipzolen te dragen. Draag eenhaarbedekking om langhaar uit de weg te honden.

1. Gebruik een veiligheidsbril en gehoorbescherming.

Gebruik als het gebruik stof veroorzaakt.

1. Sluit een stofafzuigapparaat aan.

Als het elektrisch gereedschap is uitgerust met een aansluiting voor een stofafzuiig- en stofopvangvoorziening, zorgt u ervoor dat deze zijn aangesloten en correct worden gezruikt.

1. Behandel het netsnoer voorzichtig.

Draag het gereedschap nooit aan het netsnoer en trek nooit

aan het netsnoer om zo de stekker uit het stopcontact te trekken. Houd het netsnoer uit de buurt van ditte, olie en scherpe randen.

1. Zet het werkstuk vast.

Gebruik klemmen of een bankschoef om het werkstuk vast te honden. Dit is veiligiger dan met uw hand en zo heeft u beiden handen vrij om het gereedschap vast te honden.

1. Reik nicht te ver.

Zorg alsijd voor een stevige stand en goede lichaamsbalans.

1. Onderhoud het gereedschap goed.

Houd snij- en zaaggarnituren scherp en schoon om better en veiliger te+kunnenwerken. Volg de instructies voor het smeren en laden van accessoires. Inspector het netsnoer van het gereedschap regelmatig en indien het beschadigd is,That u het repareren door een erkende elektrotechnisch reparateur. Inspector verlengsnoeren regelmatig en verrang ze indien beschadigd.Houd de handgrepen droog, schoon en vrij van olie en vetten.

1. Koppel het gereedschap los.

Koppel het gereedschap los van de stroomvoorziening wonneer het gereedschap Niet in gebruik is, u er onderhoud aan gaat plegen, en u accessoires verwisselt, zoals snij- en zaaggarnituren, boortjes en slijpschijven.

1. Verwijder verdictelsleutels en -tangen.

Maak er een gewoonte van om te controleren of verstelsleutels en -tangen van het gereedschap zich verwijderd voordat u het inschakelt.

1. Voorkom onbedoeld starten.

Draag een gereedschap waarvan de stekker in het stopcontact zit Niet met uw vinger om de aan/uit-schakelaar. Verzeker uervaan dat de aan-uitschakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt.

1. Gebruik verlengsnoeren voor buitenshuis.

Wanner het gereedschap buitenshuis worden gebruikt, mag u alleen verlengsnoeren gebruiken die bedoeld zijn voor gebruik buitenshuis.

1. Let goed op.

Kijk waar u mee bezig bent. Gebruik uw gezond verstand.
Gebruik het gereedschap Niet wanner u vermoeid bent.

1. Controller beschadigde onderdelen.

Zonder het gereedschap verder te gebruiken,要去 een beschemkap of ander onderdeel dat beschadigd is eerst goed worden onderzoucht om te beoordelen of het goed werkst en+zijn beoogde functie kan uitvoeren. Controller of bewegende delen goed zich uitgelijnd en vrij draaien,of onderdelen Niet kapot zich en stevig gemonteerd zitten, en enige andere situatie die van invloed kan zich op de werkung van het gereedschap. Een beschemkap of ander onderdeel dat beschadigd is, dient vakkundig te worden gerepareerd of verrangen door een erkend servicecentrum,behale indien anders aangegeven in deze gebruiksaanwijzing. Laat een kapotte aan-uitschakelaar verrangen door een erkende elektrotechnisch reparateur. Gebruik het gereedschap Niet als het nicht kan worden in- enuitgeschakeld met de aan/uit-schakelaar.

1. Waurschuwing.

Het gebruik van enig accessoire of hulpstuk, anders dan die aanbevolen in deze gebruiksaanwijzing of de catalogus, kan gevaar voor persoonlijk letsel inhouden.

1. Laat uw gereedschap repareren door een erkendevakman.

Dit elektrisch gereedschap voldoet aan de betreffende veiligheidsvereisten. Reparaties mogen alleen worden uitgevoerd door vakbekwame personen met gebruikmaking van originele verrangingsonderdelen odomat anders een aanzienlijk gevaar voor de gebruiker kan ontstaan.

AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN VOOR GEREEDSCHAP

BEWAAR DEZE INSTRUCTIES

1. Draag oogbescherming.
2. Gebruik het gereedschap Niet in de buurt van ontvlambare vloeistoffen of gassen.
3. Gebruik.altijd een gezichts- of stofmasker.
4. Controller vór het gebruik de zaagband zorgvuldig op barsten of beschadiging. Vervang een bebarsten of beschadigde zaagband meteen.
5. Gebruik alleen zaagbanden die aanbevolen worden door de fabrikant en die voldoen aan de norm EN847-1.
6. Gebruik alkijd de accessoires die in deze gebruiksaanwijzing aanbevolen worden. Gebruik van ongeschikte accessoires, zoals slijpschijven, kan tot letsel leiden.
7. Kies voor het materiaal dat u wilt bewerken de geschikte zaagband.
8. Zaagbanden van hooggelegerd snelstaal (HSS) mogen nicht worden gebruikt.
9. Zorg, om het geluidsniveau te verminderen, er.altijd voor dat het zaagband scherp en schoon is.
10. Zaag Niet op metalen zoals spijkers en schroeven. Inspector het werkstuk en verwijder alle spijkers, schroeven en andere dingen die er Niet.THuis horen, voordat u met het zagen begint.
11. Verwijder sleutels, afgezaagde stukken e.d. van de zaagtafel voordat u het gereedschap inschakelt.
12. Draag NOOIT handschoenenijdens het bedieren van het gereedschap.
13. Houd uw handen uit de buurt van de looplijk van de zaagband.
14. Sta NOOIT in het verlangde van de zaaglijk van de zaagband, en LAST Niet toe dat ikemand anders waar gaat staan.
15. Laat het gereedschap eenijdje draaien voordat u het op het werkstuk gezruikt. Controller op trillingen of schommelingen die op onjuiste bevestiging of een slechtuitgebalanceerd zaagband konnen wijzen.
16. Vervang het inzetstuk als dit gesleten is.
17. Sluit de bandzaag aan op een stofafzug- en stofopvanginrichtingijdens het zagen van hout.
18. Bedien de machine nicht als de deur of zaagbandbescherming geopend is.
19. Let erop dat de keuze van de zaagband en het toerental afhankelijk is van het te zagen materiaal.
20. Maak de zaagband Niet schoon verwijl deze beweegt.

IN ELKAAR ZETTEN (zie afb. 1 en 2)

De standard aan de bandzaag monteren

Als de bandzaagijdens het gebruik neigt om te vallen, te verschuiven of te bewegen, moet de standard voor de bandzaag aan de vloer worden bevestigd. (zie afb. 3 t/m 7)
- Nadat de standard gemonteerd is, bevestigt u de handgreep en transportwielen. (zie afb. 8)

De stofopvangbak aanbrengen

De stofopvangbak worden aangebrachte gegen de onderkant van de zaagtafel. Bij het aanbrengen van de stofopvangbak houdt u de

plaatveer (voort het vergrendelen) gegen de binnenste rand van het plaatsingsgat van het gereedschap,plaatst u beiden scholders van de stofopvangbak in hun rails, en schuift u de stofopvangbak waar de buitenkant.

Nadat de voorrand van deplaatveer in het borggat van het gereedschap valt is de stofopvangbak aangebracht. (zie afb. 9 en 10)

Bevestig de zaagtafel met behulp van vier inbusbouteen aan de kantelinrichting. (zie afb. 11)

Tijdens transport is een pen aangebracht die eruit getrokken要去.
worden. (zie afb. 12)

De geleiderail bevestigen (zie afb. 13)

• Bevestig de geleiderail met behulp van vier vingerschroeven en ringen aan de zaagtafel.

BESCHRIJVING VAN DE FUNCTIONS

Aan- enuit-knoppen (zie afb. 14)

LETOP:

• Zorg ervoor het gereedschap in en uit te schakelen, voordat u het bedient.

De knopafdekking kan eenvoudig worden geopend door hem omhoog te schuiven.

Om het gereedschap te starten, drukt u op de aan-knop (I).

Om het gereedschap te stoppen, drukt u op de uit-knop (O).

De lamp inschakelen

Duw op het bovenste deel (I) van de lampschakelaar om de lamp in te schakelen, en op het onderste deel (O) om de lamp UIT te schakelen.

Om het gereedschap in te schakelen, duwt de hefboomschakelaar omhoog. (zie afb. 15)

Om het gereedschap te stoppen, duwt u de hefboomschakelaar omlaag.

Duwstok (zie afb. 16)

De duwstok dient als verlengstuk van uw hand en beschermt u tegen per ongeluk aanraken van de zaagband.

De duwstok moet alsld worden gebruikt wonneer de afstand tussen de zaagband en de bredtegeleider minder is dan 150 mm.

Houd de duwstok onder een hoek van 20^ tot 30^ met het oppervlak van de zaagtafel. (zie afb. 17)

Wanner de duwstok nicht worden gebruikt,kest u deze opbergen op de duwstokhouser aan het frame van de bandzaag.

Vervang de duwstok als deutsche beschadigd is.

Verstekgeleider (zie afb. 18)

De verstkgeleider worden in de gleuf in de zaagtafel gestoken vanaf de voorrand van de zaagtafel.

Voor verstekzagen(Int) de verstekgeleider 60^ in beide.
richtingen verstellen.

Voor verstekhoeken van 45^ en 90^ zijn klikstops aangebracht.

Om de verstekhoek in te stellen, draait u het vergrendelhandvat linksom los.

WAARSCHUWING:

Als de verstekgeleider worden gebruikt tijdens het zagen,要去 het vergrendelhandvat stevig vastgedraaid zich.

De hulpgeleider kan eraf gehaald worden nadat de knop is losgedraaid.

De breedtegeleider aanbrengen (zie afb. 19)

De breedtegeleider kan aan beiden zichden van de zaagband worden aangebracht. Als de bredte geleider worden verplaatst van een zichde van de zaagband maar de andere, moet de geleider worden omgedraaid.

De geleider omdraaien (zie afb. 20)

1. Draai knop (B) van de bevestigingsklem los.
2. Verwijder de bevestigingsklem vanaf de geleider.
3. Draai knop (A) los.
4. Til de geleider van de geleiderhouser af.
5. Draai de geleider om en schuif deze terug op de geleiderhouser.
6. Draai knop (A) vast.
7. Schuif de bevestigingsklem op de geleider.

De breedtegeleider vastklemen

1. Plaats de breedtegeleider op de geleiderail.
2. Draai het vergrendelhandvat van de breedtegeleider vast.
3. Draai knop (B) van de bevestigingsklem los.
4. Schuif de bevestigingsklem gegen de achterrand van de zaagtafel.
5. Draai knop (B) vast.

De geleiderhoogte kan worden verlaagd voor het zagen van dunne materialen. (zie aflb. 21 en 22)

1. Draai knop (B) van de bevestigingsklem los.
2. Verwijder de bevestigingsklem vanaf de geleider.
3. Draai knop (A) los.
4. Til de geleider van de geleiderhouser af.
5. Schuif knop (A) veg van de geleider om hem te verwijderen.
6. Draai de geleider 90^
7. Steek knop (A) in de ander groef van de geleider.
8. Plaats de geleider terug op de geleiderhouser.
9. Draai knop (A) vast.
10. Schuif de bevestigingsklem op de geleider.

Wanner de hoogte van de geleider worden verlaagd, verandert het nulpunt (0). Als de breedtegeleider zich links van de zaagband bevindt, schuift u de geleiderail maar links om het nulpunt (0) in te stellen.

DE ONDERDELEN MONTEREN

De zaagband verrangen

LETOP:

• Aanraking van de zaagband, ook wonneer de zaagband stilstaat, kan leiden tot persoonlijk letsel.
• De zaagband is gevaarlijk. Draag algtd手段choenen bij het hanteren van de zaagband, bijvoorbeeld bij het uit de verpakking halen, monteren of verrangen.
• Draai de twee vingerschroeven van de rechtergeleiderail los en schuif de rechtergeleiderail maar rechts. (zie afb. 23)
• Open de bovenste deur en de onderste deur van het gereedschap. (zie afb. 24)
• Pak de handgreep vast en trek de stofafdekking omhoog om\ deze te verwijderen. (zie afb. 25)
• Open de onderste zaagbandbescherming. (zie afb. 26)
• Zet de bovenste zaagbandgeleider in zijn onderste stand.
• Zet de ontspanhendel los zodat de zaagband loshangt. (zie afb. 27)

• Om de zaagband te verwijdenen, geleidt u deze door: - de gleuf in de zaagtafel;

• de zaagbandbescherming van de bovenste zaagbandgeleiders; en

• de zaagbandafdekking van het zaagbandhuis.

• Monteer een neue zaagband. Let op de correcte positie van de zaagband: de tanden wijzen maar de voorkant (deur) van de bandzaag.

• Centreer de zaagband op de rubberen banden van de zaagbandwielen.
• Span de ontspanhendel totdat de zaagband nicht meer van de de zaagbandwielen afglijdt.
• Sluit de onderste zaagbandbescherming.

LETOP:

Sluit de onderste deur alleen wonneer de onderste zaagbandbescherming in de gesloten stand staat.

1. Breng de rechtergeiderail weeop zijn oorspronkelijkeplaats aan.(zie afb. 28 en 29)
2. Monteer de stofafdekking.
3. Sluit beiden deuren.

4. Vervolgens:

5. span de zaagband (raadpleeg de tekst getiteld "De zaagband spannen" in het hoofdstuk "BESCHRIJVING VAN DE FUNCTIONS");

6. lijn de zaagband uit (raadpleeg de tekst getiteld "De zaagband uitlijnen" in het hoofdstuk "DE ONDERDELEN MONTEREN");
7. [-]n de zaagbandgeleiders uit (raadpleeg de tekst getitelld "De bovenste zaagbandgeleider afstellen" in het hoofdstuk "BESCHRIJVING VAN DE FUNCTIONS");
   -That de bandzaag proefdraaien gedurende minimaal eén minuut; en
8. stop de bandzaag, trek de stekker uit het stopcontact en controllerer de instelleningen.

Zaagsnelheid instellen (zie afb. 30)

1. Open de onderste deur.
2. Ontspan de aandrijfrem door de knop linksom te draaien.
3. Leg de aandrijfrem om de gewenste poelie van het aandrijfwiel (onderste zaagbandwiel) en de bijbehorende aandrijfoelie van de motor. Raadpleeg waar voor het label aan de binnenkant van de onderste deur.

LETOP:

De aandrijfrem要去ombeidevoorteofbeideachterstepoelies lopen.De aandrijfremmagnooit schuin lopen.

Spanknap van de aandrijfriem (zie afb. 31)

Met de spanknop kan zo nodig de spanning van de aandrijfrem worden gecorrigeerd:

• door de spanknop rechtsom te draaien, worden de spanning van de aandrijfrem verlaagd; en
• door de spanknop linksom te draaien, worden de spanning van de aandrijfrem verhoogd.

Span de aandrijfrem weer door de spanknop linksom te draaien (in het midden tussen de poelies moet de aandrijfrem ongeveer 10 mm konnen worden ingedrukt). (zie afb. 32)

Sluit de onderste deur.

BESCHRIJVING VAN DE FUNCTIONS

De zaagband spannen (zie afb. 33)

LETOP:

Een te strak gespannen zaagband kan breken. Bij een te slap gespannen zaagband kan het aangedreven zaagbandwiel slippen en de zaagband stoppen.

1. Breng de bovenste zaagbandgeleider—helemaal omhoog. Gebruik de schaalverdeling als leidraad, houd rekening met de dikte van de zaagband, en draai de spanknop om de zaagband op spanning te brengen. (Controller na het spannen de spanning van de zaagband zoals beschreiben in stap 2.)

2. De spanning van de zaagband controlleren:

3. controller de spanning door met een vinger in het midden:tussen de zaagtafel en de bovenste zaagbandgeleider gegen de zijkant van de zaagband te duwen (de zaagband mag nichtmeer dan 1 tot 2 mm bewegen); en

4. controller de afstelling bij de zaagbandspanningsindicator. De schaalverdeling geeft de juiste spanning van de zaagband aan, afhankelijk van de breedte van de zaagband.

5. Corrigeer zo nodig de spanning van de zaagband:

6. door de spanknop rechtsom te draaien, worden de spanning van de zaagband verhoogd; en

7. door de spanknop linksom te draaien, worden de spanning van de zaagband verlaagd.

De zaagband uitlijnen (zie afb. 34)

Als de zaagband Niet over het midden van de rubberen banden op de zaagbandwielen loopt, moet de sporing worden gecorrigeerd door de Kanteling van het bovenste zaagbandwiel at te stellen.

1. Zet de vergrendelknop vrij.
2. Draai het bovenste zaagbandwiel met de hand rond en let waar bij op de zaagband Niet aan te raken.
3. Draai de stelknop rechtsom als de zaagband in de richting van de voorkant van de bandzaag draait; en
4. draai de stelknop linksom als de zaagband in de richting van dechterkant van de bandzaag draait.
5. Sluit na het afstellen.altijd de vergrendelknop.(zie afb.35)

Ontspanhendel (zie afb. 36)

Met de ontspanhendel worden de spanning van de zaagband af gehaald.

Rechtsom: spanning neemt af

Linksom: spanning neemt toe

De bovenste zaagbandgeleider afstellen (zie afb. 37)

De hoogte van de bovenste zaagbandgeleider moet worden afgesteld:

voör het zagen/gebruik, overeenkomstig de hoogte van het werkstuk (de bovenste zaagbandgeleider要去 onceveer 3 mm boven het werkstuk�in ingesteld); en

• na het afstellen van de zaagband of de zaagtafel (bijv. na het verwangen van de zaagband, spannen van de zaagband, of uitlijnen van de zaagtafel).

LETOP:

Alvorens de bovenste zaagbandgeleider en de kantelstand van de zaagtafel af te stellen:

• schakel het gereedschap uit; en
• wacht totdat de zaagband volledig tot stilstand is gekommen.
• Stel de bovenste zaagbandgeleider met behulp van de stelknop af op de gewenste hoogte door de vergrendelknop los te draaien.

Vergeet Niet na het afstellen de vergrendelknop waar vast te draaien.

• Zaag nooit meerere werkstukken jegelijkkertijd, en ook geen bundels bestaande uit meerere afzonderlijke delen. Als de afzonderlijke delen ongecontroleerd door de zaagband worden gegrepen, bestaat de kans op persoonlijk letsel.
• Draai bout C los en stel de lagerhouser zodanig af dat het geleidelager zich op 1 of 2 mm vanaf de onderkant van de zaagband bevindt. (zie afb. 38 t/m 40)
• Draai bout A los en stel het druklager af op 0,5 mm vanaf de achterkant van de zaagband.
• Draai bout B los en stel het geleidelager af op 0,5 mm vanaf de zaagband.

Lijn de onderste zaagbandgeleideruit (zie afb.41)

De onderste zaagbandgeleider bestaat UIT:

• een druklager (die de zaagband vanaf de achterkant ondersteunt);
• twee geleidelagers (die de zaagband aanijdere zijkant geleiden).

Deze onderdelen要去en{i dederekeer nadat de zaagband is verrangen of de sporing ervan is afgesteld opniewuwrden afgesteld:

Opmerking:

Controller druklagers en geleidelagers regelmatig op slijtage, en verrang zo nodig beiden geleidelagers tegelijkertijd.

• Open de onderste deur en de onderste zaagbandbescherming.
• Draai de zeskantbout los, verplaats de gehele onderste zaagbandgeleider, en stel het geleidelager af op een afstand van 1 of 2 mm vanaf de onderkant van de zaagband.

Het druklager afstellen

1. Draai bout A los.

2. Stel de positie van het druklager af. (De afstand:tussen het druklager en de zaagband moet 0,5 mm zijn. Als het zaagbandwiel met de hand wordt rondgedraaid, mag de zaagband het druklager Niet raken.)

3. Draai bout A vast.

De geleidelagers afstellen (zie afb. 42)

1. Draai bout B los.
2. Stel de geleidelagers gegen de zaagband af.
3. Draai het zaagbandwiel met de hand meerdere keren rechtsom om de geleidelagers in de juiste positie te brengen. Draaibout A los en stel het druklager af op 0,5 mm vanaf de achterkant van de zaagband. Beide geleidelagers要去en de zaagband NET RAKEN.
4. Draai bout B weer vast.
5. Sluit de onderste zaagbandbescherming.
6. Sluit de onderste deur.

De zaagtafel haaks uitlijnen met de zaagband (zie afb. 43 en 44)

1. Breng de bovenste zaagbandgeleider—helemaal omhoog (zie "Bediening").
2. Controller de spanning van de zaagband (zie "BESCHRIJVING VAN DE FUNCTIONS").

Draai het handvat rechtsom om de zaagtafel linksom te kantelen, en draai het handvat linksom om de zaagtafel rechtsom te kantelen.

1. Zet de vergrendelhendel los.

2. Gebruik een winkelhaak, stel de zaagtafel haaks met de zaagband door het handvat te draaien en de zaagtafel te kantelen, en zet daarna de vergrendelhendel wee vast.

3. Draai de aanslagschroef aan tot deze het zaagbandhuis raakt.

Bediening (zie afb. 45 en 46)

Gevaar:

Om de risico's van persoonlijk letsel zo veel möglich te beperken,要去en de volgende veriligeidsvoorzorgen in acht worden genomen bij het bedieren van het zaaggereedschap.

A LET OP:

• Raak de zaagband Niet aanijdens het zagen.
• Draagijdens het zagen een veiligheidsbril, maar draag geen handschoenen.
• Zaag slechts één werkstuk tegelijk.
• Houd het werkstuk alsijd op de zaagtafel gedrukt.
• Wring tijdens het zagen het werkstuk Niet.
• Probeer Niet de zaagband te vertragen of stoppen door het werkstuk vanaf de+zijkant gegen de zaagband te drukken.
• Gebruik een duwstok bij hetrechtzagen langs de geleider.

• Indienoodzakelijk voor het type werkzaamheden,gebruikt u:

• een duwstok, wanner de afstand:tussen de bredtegeleider en de zaagband ≤ 150mm is;

• een werkstukondersteuning, bij lang materiaal dat anders van de zaagtafel zou vallen na voltooiing van de zaagsnede;
• een stofopvangvoorziening;
• bij het zagen van een rond werkstukzet u het materiaal stevig vast, zoals aangegeven in de afbeelding.
• een geschikte geleider, voor goede steun bij het zagen van dun materiaal dat op zijn,zijkant staat.

• handschoenen bij het hanteren van de zaagband en ruwe materialen.

• Alvorens met de werkzaamheden te beginnen, contrôleert u of het volgende in goed werkende staat verkeert:

• de zaagband; en

• de bovenste en onderste zaagbandgeleiders.

• Vervang beschadigde onderdelen onmiddelijk.

• Let op een correcte werkhouding (de tanden van de zaagband要去en maar de gebruiker gerichtহ).

Zagen

WAARSCHUWING:

Risico van terugslag (het werkstuk worden gegren door de zaagband en maar de gebruiker geworpen).

Wring tijdens het zagen het werkstuk Niet.

• Stel de breedtegeleider en zaagtafel goed af voor het type werkzaamheden dat u wilt UITvoeren.
• Stel de bovenste zaagbandgeleider in op 3mm boven het werkstuk.

Opmerking:

Maak altijd eerst een proefzaagsnede in een stuk afvalhout om de installdingen te controleren en corrigeer zo nodig voordat u het werkstuk zaagt.

• Plaats het werkstuk op de zaagtafel.
• Steek de stekker van het gereedschap in het stopcontact.
• Schakel het gereedschap in.
• Zaag het werkstuk in een enkele werkgang.
• Schakel het gereedschap onmiddelijk na gebruikuit als geen verdere werkzaamheden hoeven te worden uitgevoerd.
• Gebruik een afzonderlijk aan te schaffen hulptafel.

De zaagtafel kantelen (zie afb. 47)

LET OP:

Bij het verstekzagen met gekantelde zaagtafel,plaatst u de geleider op het onderste deel van de zaagtafel.

Wanner de vergrendelhendel is losgezet, kan de zaagtafel traploos 47^ worden gekanteld ten opzichte van de zaagband. Draai het handvat rechtsom om de zaagtafel linksom te Kantelen, en draai het handvat linksom om de zaagtafel rechtsom te Kantelen.

Aansluiten op een stofzuiger (zie afb. 48 en 49)

Door een Makita-stofzuiger of -stofvanger op de bandzaag aan te sluiten,=kunt u nog schoner werken.

Als een stofafzuiginrichting worden aangesloten op de große opening van de stofafzuigaansluiting op het gereedschap, past u de stofopvangvoorziening zodanig aan dat deze een große opening heeft.

Het gereedschap verplaatsen (zie afb. 50)

• Til het gereedschap aan de handgreep op om het te kuren verplaatsen.
• Tijdens transport moet de zaagbandbescherming—helemaal omlaag staan tot vlak bij de tafel.
• Gebruik de beschermingen Niet voor vastpakken en transporteren.

LETOP:

• Als de handgreep te hoog worden opgetild, kan het gereedschap voorover kantelen.

ONDERHOUD

LET OP:

• Zorg er.altijd voor dat het gereedschap isuitgeschakeld en de stekker uit het stopcontact is getrokken,voordat u een inspectie of onderhoud uitvoert.

OPMERKING:

• Gebruik nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan leiden tot verkleuren, verrormen of barsten.

Schoonmaken

Verwijder af en toe zaagsel en spanen van het gereedschap. Maak vooral de zaagbandbescherming en de bewegende onderdelen in de bandzaag goed schoon.

Smeren

Om de bandzaag in optimale conditie te houden en een maximale levensduur te verzekeren,要去 u de bewegende en roterende onderdelen regelmatig te smeren.

Om het geluidsniveau te verlagen, zorgt u er.altijd voor dat de zaagband scherp en schoon is.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, onderhoud en afstellingen te worden uitgevoerd door een erkend Makita-servicecentrum, en altijd met gebruikmaking van originele Makita-verbangingsonderdelen.

ACCESSIONS

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-gereedschap dat in deze gebruiksaanwijzing worden beschreiben. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijk letsel opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor de aangegeven gebruiksdoeleinden. Mocht umeer

informatie wollen haben over deze accessoires, dan&t u contact opnemen met uwplaatselijke Makita-servicecentrum.

• Standaard voor bandzaag
• Inbussleutel
• Breedtegeleider
• Verstekgeleider
• Hulpmiddel voor rondzagen
• Verlengtafel
• Hulpstuk voor een schuurband

Alleen voor Europese landen Geluid

De typische, A-gewogen geluidsniveauaus+zijn

geluidsdrukniveau: 81 dB (A)

geluidsvermogenniveau: 94 dB (A)

Onzekerheid (K): 3 dB (A)

Draag gehoorbescherming.

Deze waarden zijn verkreten volgens EN61029.

EU-verklaring van conformiteit

Wij, Makita Corporation, als de verantwoordelijkke fabrikant, verklaren dat de volgende Makita-machine(s):

Aanduiding van de machine: Bandzaag

Modelnr./Type: LB1200F

in série is geproduced en

Voldoet aan de volgende Europese richtlijnen: 2006/42/EC

En is gefabricieerd in overeenstemming met de volgende normen of

genormaliseerde documenten:

EN61029

Het certificaatnummer van het EU-typeonderzoek is:

M6A 10 05 26932 017

Het EU-typenderzoek wird uitgevoerd door: TÜV SÜD Product Service GmbH, Zertifizierstelle, Ridlerstraße 65, 80339 München, Duitsland identificatienr. 0123

vertegenwoordiger in Europa, te weten:

Makita International Europe Ltd.,
