LB1200F - Bandsäge MAKITA - Kostenlose Bedienungsanleitung

Produkttyp	Bandsäge
Marke	MAKITA
Modell	LB1200F
Abmessungen (L x B x H)	615 mm x 775 mm x 1 600 mm
Nettogewicht	81,2 kg (laut EPTA 01/2003)
Stromversorgung	Einphasen-Netz, 230 V, 50/60 Hz
Sägeblattgröße	Umfang 2 240 mm x Breite 6, 13 oder 16 mm
Maximale Schnittkapazität	165 mm
Leerlaufdrehzahl (hoch)	840 min⁻¹ (50 Hz) / 1 040 min⁻¹ (60 Hz)
Leerlaufdrehzahl (niedrig)	420 min⁻¹ (50 Hz) / 520 min⁻¹ (60 Hz)
Tischgröße	560 mm x 400 mm
Raddurchmesser	305 mm
Hauptfunktionen	Holzschnitt, Geschwindigkeitseinstellung (hoch/niedrig), einstellbare obere Sägeblattführung, Parallelanschlag, Gehrungsanschlag mit Anschlägen, integrierte Beleuchtung, Anschluss für Staubsauger
Sicherheit	Doppelisolierung (ohne Erdung), Not-Aus-Schalter (Schalterabdeckung), Staubschutzvorrichtungen, unterer Sägeblattschutz, Schnellspannhebel für Sägeblatt
Wartung	Regelmäßige Reinigung von Spänen, Schmierung beweglicher Teile, Überprüfung des Verschleißes von Lagern und Bandage
Ersatzteile und Reparierbarkeit	Ersatzteile erhältlich in autorisierten Makita-Servicezentren; Reparaturen ausschließlich durch qualifiziertes Fachpersonal
Geräuschpegel	Schalldruck: 81 dB(A); Schallleistung: 94 dB(A); Unsicherheit K = 3 dB(A)
Normen	CE-konform, EN61029, Richtlinie 2006/42/EG

Häufig gestellte Fragen - LB1200F MAKITA

Wie wechsle ich das Sägeblatt der Bandsäge LB1200F?

Zum Wechseln des Sägeblatts trennen Sie zuerst das Gerät vom Netz. Öffnen Sie die obere und untere Abdeckung. Lösen Sie den Schnellspannhebel, um das Sägeblatt zu entspannen. Entfernen Sie das alte Sägeblatt, indem Sie es entlang der Schlitze führen. Setzen Sie das neue Sägeblatt mit den Zähnen nach vorne ein, zentrieren Sie es auf den Bandagen und ziehen Sie den Schnellspannhebel fest. Schließen Sie die Abdeckungen und nehmen Sie die Einstellungen für Spannung und Ausrichtung vor. Tragen Sie Schutzhandschuhe.

Wie stelle ich die Sägeblatspannung ein?

Verwenden Sie den Spannungsknopf (Pos. 9 im Diagramm). Überprüfen Sie die Spannung, indem Sie die Seite des Sägeblatts auf halbem Weg zwischen Tisch und oberer Sägeblattführung drücken: Das Sägeblatt sollte sich nicht mehr als 1 bis 2 mm durchbiegen. Verwenden Sie die Skala für die Einstellung entsprechend der Sägeblattbreite. Drehen Sie im Uhrzeigersinn, um die Spannung zu erhöhen, gegen den Uhrzeigersinn, um sie zu verringern.

Wie richte ich das Sägeblatt auf den Rädern aus?

Wenn das Sägeblatt nicht in der Mitte der Gummibandagen läuft, lösen Sie den Verriegelungsknopf des oberen Rads. Drehen Sie den Einstellknopf: im Uhrzeigersinn, wenn sich das Sägeblatt nach vorne bewegt, gegen den Uhrzeigersinn, wenn es sich zurückbewegt. Nach der Einstellung ziehen Sie den Verriegelungsknopf wieder fest.

Wie stelle ich die Schnittgeschwindigkeit ein?

Öffnen Sie die untere Abdeckung. Entspannen Sie den Antriebsriemen, indem Sie den Knopf im Uhrzeigersinn drehen. Legen Sie den Riemen auf die gewünschte Riemenscheibe (hohe oder niedrige Geschwindigkeit) gemäß den Angaben im Inneren der Abdeckung. Spannen Sie den Riemen, indem Sie den Knopf gegen den Uhrzeigersinn drehen; der Riemen sollte sich etwa 10 mm auf halbem Weg zwischen den Riemenscheiben durchbiegen lassen.

Wie verwende ich den Gehrungsanschlag?

Setzen Sie den Gehrungsanschlag in den Tischschlitz ein. Um den Winkel einzustellen, lösen Sie den Verriegelungsgriff durch Drehen gegen den Uhrzeigersinn, neigen Sie den Anschlag auf den gewünschten Winkel (feste Anschläge für 0° und 45° sind vorhanden) und ziehen Sie den Griff wieder fest an. Für Gehrungsschnitte legen Sie das Werkstück gegen den Anschlag und schieben Sie es zur Klinge.

Wie schließe ich einen Staubsauger an die Säge an?

Verwenden Sie den Staubabsauganschluss (Pos. 21). Schließen Sie einen Staubsauger oder einen Makita-Staubsammler an. Wenn Sie den großen Öffnungssammler verwenden, stellen Sie sicher, dass er eine große Öffnung hat. Für optimale Reinigung verwenden Sie den mitgelieferten Adapter.

Wie transportiere ich die Bandsäge?

Senken Sie die obere Sägeblattführung vollständig ab. Schließen Sie die Sägeblattabdeckungen. Heben Sie den Transportgriff (Pos. 7) an, um die Maschine zu bewegen. Heben Sie nicht zu hoch an, um ein Umkippen zu vermeiden. Verwenden Sie nicht das Schutzgehäuse, um das Werkzeug zu handhaben.

Welche Sicherheitsvorkehrungen sind wesentlich?

Tragen Sie eine Schutzbrille und einen Gehörschutz. Tragen Sie während des Gebrauchs keine Handschuhe. Halten Sie Ihre Hände von der Klinge fern. Verwenden Sie den Schiebestock, wenn der Abstand zwischen Parallelanschlag und Sägeblatt weniger als 150 mm beträgt. Stellen Sie sicher, dass das Sägeblatt vor jedem Gebrauch richtig gespannt und ausgerichtet ist. Schneiden Sie niemals mehrere Werkstücke gleichzeitig.

Wie reinige und warte ich die Säge?

Trennen Sie das Werkzeug vor der Wartung immer vom Netz. Reinigen Sie regelmäßig Späne und Staub, insbesondere um die Schutzvorrichtungen und beweglichen Teile herum. Schmieren Sie rotierende Teile und Lager mit einem geeigneten Öl oder Fett. Überprüfen Sie den Verschleiß der Radbandagen und Führungslager. Ersetzen Sie beschädigte Teile.

Wo finde ich Ersatzteile und lasse die Säge reparieren?

Reparaturen und Wartung müssen in einem autorisierten Makita-Servicecenter mit Original-Ersatzteilen durchgeführt werden. Besuchen Sie die Makita-Website oder kontaktieren Sie Ihren örtlichen Händler, um das nächstgelegene Zentrum zu finden. Verwenden Sie nur im Handbuch empfohlenes Zubehör.

BEDIENUNGSANLEITUNG LB1200F MAKITA

TÜV SÜD Product Service GmbH, Zertifizierstelle,

Ridlerstraße 65, 80339 München, Allemagne

N^ d'identification 0123

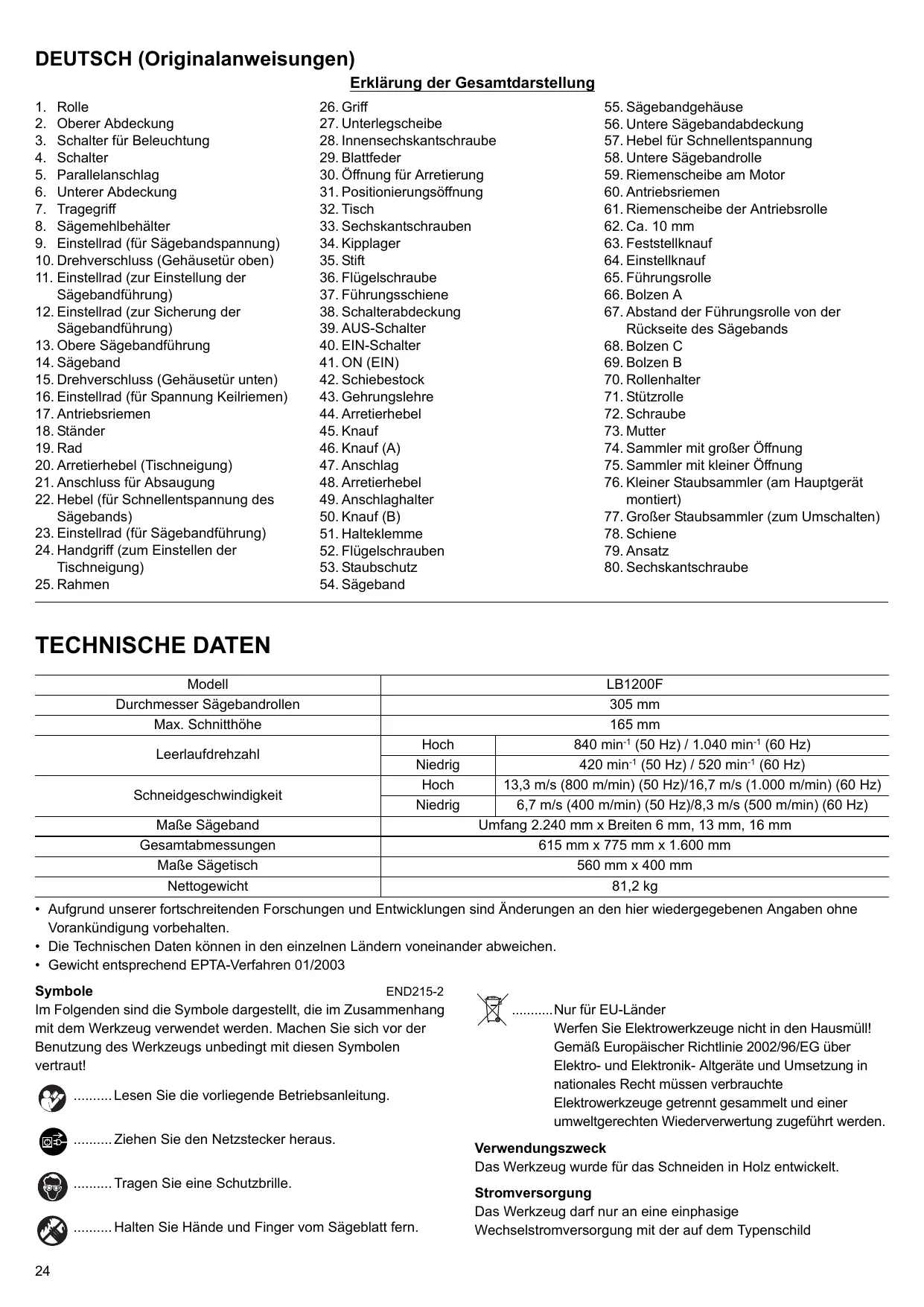

DEUTSCH (Originalanweisungen)

Erklärung der Gesamtdarstellung

1. Rolle	26. Griff	55. Sägebandgehäuse
2. Oberer Abdeckung	27. Unterlegscheibe	56. Untere Sägebandabdeckung
3. Schalter für Beleuchtung	28. Innensechskantschraube	57. Hebel für Schnellentspannung
4. Schalter	29. Blattfeder	58. Untere Sägebandrolle
5. Parallelanschlag	30. Öffnung für Arretierung	59. Riemenschiebe am Motor
6. Unterer Abdeckung	31. Positionierungsöffnung	60. Antriebsriemen
7. Tragegriff	32. Tisch	61. Riemenschiebe der Antriebsrolle
8. Sägemehlbehälter	33. Sechskantschrauben	62. Ca. 10 mm
9. Einstellrad (für Sägebandspannung)	34. Kipplager	63. Feststellknauf
10. Drehverschluss (Gehäusetür oben)	35. Stift	64. Einstellknauf
11. Einstellrad (zur Einstellung der Sägebandführung)	36. Flügelschraube	65. Führungsrolle
	37. Führungsschiene	66. Bolzen A
12. Einstellrad (zur Sicherung der Sägebandführung)	38. Schalterabdeckung	67. Abstand der Führungsrolle von der Rückseite des Sägebands
	39. AUS-Schalter
13. Obere Sägebandführung	40. EIN-Schalter	68. Bolzen C
14. Sägeband	41. ON (EIN)	69. Bolzen B
15. Drehverschluss (Gehäusetür unten)	42. Schiebestock	70. Rollenhalter
16. Einstellrad (für Spannung Keilriemen)	43. Gehrungslehre	71. Stützrolle
17. Antriebsriemen	44. Arretierhebel	72. Schraube
18. Ständer	45. Knauf	73. Mutter
19. Rad	46. Knauf (A)	74. Sammler mit großer Öffnung
20. Arretierhebel (Tischneigung)	47. Anschlag	75. Sammler mit kleiner Öffnung
21. Anschluss für Absaugung	48. Arretierhebel	76. Kleiner Staubsammler (am Hauptgerämtiert)
22. Hebel (für Schnellentspannung des Sägebands)	49. Anschlaghalter	77. Großer Staubsammler (zum Umschalten)
	50. Knauf (B)
23. Einstellrad (für Sägebandführung)	51. Halteklemme	78. Schiene
24. Handgriff (zum Einstellen der Tischneigung)	52. Flügelschrauben	79. Ansatz
	53. Staubschutz	80. Sechskantschraube
25. Rahmen	54. Sägeband

TECHNISCHE DATEN

Modell	LB1200F
Durchmesser Sägebandrollen	305 mm
Max. Schnitthöhe	165 mm
Leerlaufdrehzahl	Hoch	840 min-1(50 Hz)/ 1.040 min-1(60 Hz)
	Niedrig	420 min-1(50 Hz)/ 520 min-1(60 Hz)
Schneidgeschwindigkeit	Hoch	13,3 m/s (800 m/min) (50 Hz)/16,7 m/s (1.000 m/min) (60 Hz)
	Niedrig	6,7 m/s (400 m/min) (50 Hz)/8,3 m/s (500 m/min) (60 Hz)
Maße Sägeband	Umfang 2.240 mm x Breiten 6 mm, 13 mm, 16 mm
Gesamttabmessungen	615 mm x 775 mm x 1.600 mm
Maße Sägetisch	560 mm x 400 mm
Nettogewicht	81,2 kg

• Aufgrund unserer fortschreitenden Forschungen und Entwicklungen sind Änderungen an den hier wiedergegebenen Angaben ohne Vorankündigung vorbehalten.
• Die Technischen Daten konnen in den einzelnen Ländern voneinander abweichen.
  Gewicht entsprechend EPTA-Verfahren 01/2003

Symbole

END215-2

Im Folgenden sind die Symbole dargestellt, die im Zusammenhang mit dem Werkzeug verwendet werden. Machen Sie sich vor der Benutzung des Werkzeugs unbedingt mit diesen Symbolen vertraut!

...... Lesen Sie die vorliegende Betriebsanleitung.

Ziehen Sie den Netzstecker Heraus.

Tragen Sie eine Schutzbrille.

...... Halten Sie Hande und Finger vom Sageblatt fern.

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Verwendungszweck

Das Werkzeug wurde für das Schneiden in Holz entwickelt.

Stromversorgung

Das Werkzeugarf nur an eine einphasige

Wechselstromversorgung mit der auf dem Typenschild

angegebenen Spannung angeschlossen werden. Das Werkzeug ist nach europäischen Standard doppelt isoliert und darauf daher auch an Steckdosen ohne Schutzleiter betrieben werden.

ALLGEMEINSICHERHEITSHINWEISE

ENA001-2

WARNUNG: Um Brände, Stromschläge und Personenschäden zu vermeiden, sind bei der Verwendung elektrischer Werkzeuge stets grundlegende Sicherheitshinweise zu beachten, zu denen auch die im Folgenden genannten gehören. Lesen Sie vor der Inbetriebnahme这点es Produkts alle Anweisungen durch, und bewahren Sie diese auf.

Zur Gewährleistung eines sicheren Betriebs gilt Folgendes:

1. Halten Sie den Arbeitsbereich stets sauber und aufgeräumt. Bei unaufgeräumten Arbeitsbereichen und Werkbängen erhöht sich die Gefahr von Verletzungen.
2. Sorgen Sie für ein geeignetes Arbeitsumfeld. Elektrowerkzeuge)dürfen nicht im Regen ausgesetzt werden. Elektrowerkzeuge)dürfen nicht an feuchten oder nassen Orten verwendet werden. Achten Sie auf eine ausreichende Beleuchtung des Arbeitsbereichs. Elektrowerkzeuge)dürfen nicht an Orten verwendet werden, an denen Brand- oder Explosionsgefahr besteht.
3. Schützen Sie sich vor einem Stromschlag. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Kuhlern, Heiz- und Kühlelementen.
4. Halten Sie Kinder fern.
   Lassen Sie nicht zu, dass andere Personen das Werkzeug oder Verlängerungskabel berühren.
   Andere Personen dürfen sich nicht im Arbeitsbereich aufhalten.
5. Räumen Sie nicht verwendete Werkzeuge weg. Nicht verwendete Werkzeuge müssen an einem trockenen, unzugänglichen oder abgespernten Ort außerhalb der Reichweite von Kindern aufbewahrt werden.
6. Üben Sie keinen übermäßigen Druck auf das Werkzeug aus.
   Sie erzielen ein betteres und safereres Ergebnis, wenn das Werkzeug im angegebenen Leistungsbereich betrieben wird.
7. Verwenden Sie das geeignete Werkzeug. Versuchen Sie nicht, leistungsschwache Geräte, Werkzeuge oder Anbauteile für Arbeit zu verwenden, für die ein Werkzeug mit higherer Leistung und Belastbarkeit erforderlich ist. Verwenden Sie Werkzeuge nur für Zwecke, für die sie entwickelt wurden; Sie dürfen beispiselsweise keine Kreissäge zum Sagen von Baumstümpfen oder -stammen verwenden.
8. Tragen Sie geeignete Kleidung. Tragen Sie keine weiten Kleidungsstücke oder Schmuck, da sich diese in beweglichen Teilen des Werkzeugs verfangen können. Bei der Arbeit im Freien wird die Verwendung von Gummihandschuhen und rutschsicherem Schuhwerk empfohlen. Bedecken Sie langes Haar mit einer geeigneten Kopfbedeckung.
9. Tragen Sie Schutzbrille und Gehörschutz.
   Tragen Sie darüber hinaus eine Gesichts- oder Staubschutzmaske, wenn beim Sagen Staub oder Späne anfallen.
10. Schlieben Sie eine Absaugvorrichtung für Staub an. Falls Geräte zum Absaugen und Sammeln von Staub

vorhanden sind, schließen Sie diese an und verwenden Sie diese Geräte ordnungsgemäß.

1. Verwenden Sie das Netzkabel niemals zweckentfremdet. Tragen Sie das Werkzeug niemals am Kabel, undziehen Sie nicht am Kabel, um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel von Hitze, Öl und scharfen Gegenständen und Kanten fern.
2. Achten Sie auf eine sichere Befestigung des Werkstücks. Sichern Sie das Werkstück mit Hilfe von Zwingen oder mit Hilfe eines Schraubstocks. Diese Methode ist sicher als das Festhalten des Werkstücks mit der Hand. Darüber hinaus haben Sie beide Höhe für die Bedienung des Werkzeugs frei.
3. Beugen Sie sich nicht zuweit vor.
   Achten Sie jederzeit auf sicheren Stand und sicheres Gleichgewicht.
4. Warten Sie Werkzeuge sorgfältig. Achten Sie auf scharfe und saubere Schneidwerkzeuge, damit die Leistung optimal genutzt wird und die Bedienung safer ist. Befolgen Sie die Anweisungen hinsichtlich Schmiermittel und Austauschzubehr. Überprüfen Sie das Werkzeugkabel in regelmäßigen Abständen. Lassen Sie es im Fall einer Beschäftigung von entsprechend autorisiertem Fachpersonal reparieren. Überprüfen Sie Verlängerungskabel in regelmäßigen Abständen, und tauschen Sie diese im Fall einer Beschäftigung aus. Achten Sie daraufuf, dass die Griffe trocken, sauber und frei von Öl und Schmiermittel sind.
5. Trennen Sie Werkzeuge von der Stromversorgung. Dies gilt bei Nichtgebrauch, vor der Wartung und beim Austausch von Zubehörteilen wie Sägeblättern, Meißeln und Schneideinsätzen.
6. Entfernen Sie alle Spannsschluss und alle sonstigen Schlüssel vom Werkzeug.
   Machen Sie es sich zur Gewohnheit, zu überprüfen, ob alle Spannsschluss und sonstigen Schlüssel vom Werkzeug entfernt wurden, bevor Sie das Werkzeug einschalten.
7. Sorgen Sie damit, dass das Werkzeug nicht versehentlich eingeschaltet werden kann. Nehmen Sie den Finger vom Einschlalter des Werkzeugs, wenn Sie ein an der Stromversorgung angeschlossenes Werkzeug tragen. Vergewissem Sie sich, dass der Schalter ausgeschaltet ist, bevor Sie das Werkzeug an die Stromversorgung anschließen.
8. Verwenden Sie Verlängerungskabel, die für den Gebrauch im Freien zugelassen sind.
   Verwenden Sie nur Verlängerungskabel, die für den Gebrauch im Freien zugelassen sind, wenn Sie das Werkzeug im Freien nutzen.
9. Seien Sie stets aufmerksam.
   Achten Sie auf jeder ihrer Schritte. Verwenden Sie ihren gesunden Menschenverstand.
   Bedienen Sie das Werkzeug nicht, wenn Sie übermudet sind.
10. Überprüfen Sie Bauteile auf Beschädigung. Vor der weiteren Verwendung des Werkzeugs muss überprüft werden, ob eine beschädigte Schutzvorrichtung oder ein sonstiges beschädigtes Teil noch ordnungsgemäß Funktioniert und den beabsichtigten Zweck erfüllt. Überprüfen Sie Ausrichtung und Freigängigkeit beweglicher Teile sowie die Teile und Befestigungen auf Beschädigungen und alle anderen Umstände, die eine ordnungsgemäß Funktion beeinträchtigen können. Sofern in dieser Bedienungsanleitung nicht anders angegeben ist, müssen beschädigte Schutzvorrichtungen und sonstige beschädigte Teile durch entsprechend autorisiertes Fachpersonal ordnungsgemäß repariert oder ausgetaucht werden. Lassen Sie defekte Schalter durch entsprechend autorisiertes Fachpersonal

repairieren. Verwenden Sie das Werkzeug nicht, wenn es sich nicht mit dem Schalter ein- und ausschalten{lasset.

1. Warning

Wenn Sie andere als in dieser Bedienungsanleitung oder im Katalog empfohlene Zubehörteile oder Anbauteile verwenden, besteht die Gefahr von Personenschäden.

1. Lassen Sie Werkzeuge ausschließlich von qualifiziertem Fachpersonal reparieren.

Dieses Elektrowerkzeug entspricht den gültigen Sicherheitsvorschriften. Reparaturen dürfen ausschließlich von qualifiziertem Fachpersonal unter Verwendung von Originalersatzteilen vorgenommen werden. Andernfalls besteht eine erhebliche Gefährdung des Benutzers.

SPEZIELLE SICHERHEITSHINWEISE ZU DIESEM WERKZEUG

BEWAHREN SIE THESE ANLEITUNG SORGFÄLTIG AUF.

1. Tragen Sie während der Arbeit stets eine Schutzbrille.
2. Betreiben Sie diese Werkzeug nicht in der Höhe leicht entzündlicher Flüssigkeiten oder Gase.
3. Tragen Sie immer einen Mundschutz oder eine Staubmaske.
4. Überprüfen Sie das Sägeband vor Gebrauch sorgfältig auf Risse oder sonstige Beschädigungen. Wechseln Sie ein Sägeband mit Rissen oder sonstigen Beschädigungen unverzüglich aus.
5. Verwenden Sie ausschließlich die vom Hersteller empfohlenen Sägebänder, die der Norm EN847-1 entsprechen.
6. Verwenden Sie nur die in dieser Anleitung empfohlenen Zubehörteile. Die Verwendung ungeeigneter Zubehörteile, wie z.B. Trennschleifscheiben, kann zu Verletzungen führen.
7. Wahlen Sie ein für das zu schneidenden Material geeignetes Sageband aus.
8. Verwenden Sie keine Sägebänder aus HSS-Stahl.
9. Achten Sie darauf, dass das Sägeband immer scharf und sauber ist, um den Schallpegel niedrig zu halten.
10. Schneiden Sie keine Metallgegenstände wie Nägel oder Schrauben. Untersuchen Sie das Werkstück auf Nägel, Schrauben und andere Fremdmaterialien, und entfernen Sie diese ggf. vor Arbeitsbeginn.
11. Entfernen Sie Schraubenschlüssel, Sägeabfälle usw. vom Tisch, bevor Sie das Werkzeug einschalten.
12. Tragen Sie während des Betriebs NIEMALS Handschuhe.
13. Halten Sie ihre Höhe vom Sageband fern.
14. Stehen Sie NIEMALS in Schnittrichtung des Sägebands und halten Sie alle Personen aus thisem Bereich fern.
15. Lassen Sie das Werkzeug erst eine Zeit ohne Last hochlaufen, bevor Sie das zu bearbeitende Werkstück an das Werkzeug ansetzen. Achten Sie auf Vibrationen und Schlagen; diese Phänomene können auf ein beschädigtes oder nicht fachgerecht eingebautes Sägeband hindeuten.
16. Tauschen Sie einen verschissenen Tischeinsatz aus.
17. Schließen Sie die Bandsäge beim Sagen von Holz an eine Staubabsaugvorrichtung an.
18. Betreiben Sie die Maschine nicht, wenn die Tur oder der Sägebandschutz geöffnet ist.

19. Achten Sie darauf, dass die Auswahr des Sägebandes und die Geschwindigkeit vom zu schneidenden Material abhängen.

20. Reinigen Sie das Sägeband ausschließlich bei Stillstand.

INSTALLATION (Abb. 1 und 2)

Sichern des Maschinenständers

Wenn die Bandsäge während des Betriebs dazu neigt, zu kappen, zu rutschen oder sich zu bewegen, muss der Maschinenständer der Bandsäge am Fussboden gesichert werden. (Abb. 3 bis 7)

• Bringen Sie nach der Befestigung des Maschinenstanders den Griff und die Räder an. (Abb. 8)

So befestigen Sie den Sägemehlbehälter

Der Sagemehlbehälter wird an die Unterseite des Sägetisches befestigt. Setzen Sie dazu die Tellerfeder (der Arretierung) an die Innenkante der Öffnung für die Positionierung an, stecken Sie beiden Ansätze der Staubbox auf die Schienen und schiben Sie den Behälter nach außen.

Wenn die Vorderkante der Arretierungsfeder in die

Arretierungsöffnung der Maschine einrastet, ist der

Sagemehlbehalter ordnungsgemäß befestigt. (Abb. 9 und 10)

Befestigen Sie den Tisch mit von vier Sechskantschrauben am Kipplager. (Abb. 11)

Für den Versand wurde ein Stift eingesetzt,ziehen Sie diesen Heraus.(Abb.12)

Einstellen der Führungsschiene (Abb. 13)

• Befestigen Sie die Führungsschiene mit Hilfe von vier Flügelschrauben und Unterlegscheiben am Tisch.

FUNKTIONSBESCHREIBUNG

Bedienung des Schalters (Abb. 14)

ACHTUNG:

• Schalten Sie vor dem Beginn der Arbeiten das Werkzeug unbedingt einmal ein und wieder aus.

Die Schalterabdeckung kann keinig geöffnet werden, indem sie nach oben geschoben wird.

Betätigten Sie den EIN-Schalter (I), um das Werkzeug zu starten.

Um das Werkzeug auszuschalten, betätigten Sie den AUS-Schalter (O) oder die Schalterabdeckung.

Einschalten der Beleuchtung

Die Lampen der Arbeitsplatzbeleuchtung konnen Sie einschalten, indem Sie den Schalter für die Beleuchtung in die obere Stellung (I) bringen. Zum Ausschalten der Beleuchtung bringen Sie den Schalter in die untere Stellung (O).

Heben Sie zum Starten des Werkzeugs den Hebelschalter.

(Abb. 15)

Zum Stopen des Werkzeugs senken Sie den Hebelschalter.

Schiebestock (Abb. 16)

Der Schiebestock dient als Veränderung der Hand zum Schutz vor versehentlicher Berührung des Sägebands.

Wenn der Abstand zwischen Sägeband und einem

Parallelanschlag geringer als 150~mm ist, muss immer dieser Schiebestock genutzt werden.

Fuhren Sie den Schiebestock in einem Winkel von 20^ bis 30^ zum Tisch der Säge. (Abb. 17)

Bei Nichtverwendung kann der Schiebestock an einer speziellen Halterung für den Schiebestock am Rahmen der Bandsäge aufbewahrt werden.

Ersetzen Sie einen beschädigten Schiebestock durch einen neuen.

Gehrungsfugenlehre (Abb. 18)

Die Gehrungslehre wird von der Vorderseite des Tisches aus in die Nut des Tisches eingesetzt.

Für Gehrungsschnitte kann die Gehrungslehre um 60^ in beiden Richtungen gedreht werden.

Für Gehrungen von 45^ und 90^ sind spezielle Anschläge vorhanden.

So stellen Sie einen Gehrungswinkel ein: Lösen Sie den Arretierhebel durch Drehen gegen den Uhrzeigersinn.

WARNING:

Beim Schneiden mit der Gehrungslehre muss der Arretierhebel der Lehre ordnungsgemäß festgezogen sein.

Nach dem Lösen des Einstellrads konnen Sie den Hilfsanschlag abnehmer und umdrehen.

Befestigen des Parallelanschlags (Abb. 19)

Der Parallelanschlag kann zu beiden Seiten des Sägebandes genutzt werden. Beim Umsetzen des Parallelanschlags von einer Seite des Sägebandes auf die andere Seite muss der Parallelanschlag umgedreht werden.

Umdrehendes Anschlags (Abb. 20)

1. Losen Sie den Knauf (B) der Halteklemme.
2. Ziehen Sie die Halteklemme vom Anschlag ab.
3. Losen Sie den Knauf (A).
4. Heben Sie den Anschlag vom Anschlaghalter.
5. Drehen Sie den Anschlag um und schiben Sie den Anschlag wieder auf den Anschlaghalter.
6. Ziehen Sie Knauf (A) fest.
7. Schiebern Sie die Halteklemme am Anschlag.

Befestigen des Parallelanschlags

1. Setzen Sie den Parallelanschlag auf die Führungsschiene.
2. Ziehen Sie den Arretierhebel des Parallelanschlags fest.
3. Losen Sie den Knauf (B) der Halteklemme.
4. Schieben Sie die Halteklemme an die hintere Kante des Tisches.
5. Ziehen Sie den Knauf (B) fest.

Zum Schneiden von dunnem Material kann der Anschlag abgesenkt werden: (Abb. 21 und 22)

1. Losen Sie den Knauf (B) der Halteklemme.
2. Ziehen Sie die Halteklemme vom Anschlag ab.
3. Losen Sie den Knauf (A).
4. Heben Sie den Anschlag vom Anschlaghalter.
5. Schieber den Sie den Knauf (A) vom Anschlag ab.
6. Drehen Sie den Anschlag um 90^ .
7. Setzen Sie den Knauf (A) in die andere Nut des Anschlags ein.
8. Befestigen Sie den Anschlag wieder am Anschlaghalter.
9. Ziehen Sie Knauf (A) fest.
10. Schieben Sie die Halteklemme am Anschlag.
    Nach dem Verringern der Höhe des Anschlags hat sich auch der Nullpunkt geändert. Wenn sich der Parallelanschlag auf der linken Seite des Bandes befindet, stellen Sie den Nullpunkt wieder ein, indem Sie die Führungsschiene nach links verschiben.

MONTAGE

Wechseln des Sägebandes

ACHTUNG:

• Auch bei Stillstand des Sägebands kann es bei Berührung des Sägebands zu Verletzungen kommt.

• Ein Sägeband ist ein gefährlicher Gegenstand. Tragen Sie beim Umgang mit Sägebändern, z. B. beim Entnahmen aus der Verpackung, beim Ummontieren oder beim Austauschen von Sägebändern unbedingt Schutzhandschuhe.

• Lösen Sie die zwei Flügelschrauben an der rechten Führungsschiene und schiben Sie die rechte Führungsschiene nach rechts. (Abb. 23)

• Öffnen Sie die obere und andere Abdeckung an der Maschine. (Abb. 24)
• Erfassen Sie den Griff undziehen Sie den Staubschutz nach offen ab. (Abb. 25)
• Öffnen Sie dieunte Sägebandabdeckung.(Abb.26)
• Bringen Sie die obere Sägebandführung in die tiefste Position.
• Lösen Sie den Hebel der Schnellentspannung bis das Sageband keine Spannung mehr hat. (Abb. 27)

• Nehmen Sie das Sägeband Heraus, indem Sie das Band durch.

• den Schlitz im Sägetisch,

• den Bandschutz der oberen Sägebandführung.

• die Bandabdeckung am Sägebandgehäuse führen.

• Setzen Sie ein neues Sägeband ein. Achten Sie auf korrekte Positionierung: die Zähne des Bandes müssen in Richtung der Vorderseite (mit den Türen) der Säge zeigen.

• Legen Sie das Sägeband mittig auf die Gummibeschichtung der Sägebandrollen auf.
• Ziehen Sie den Schnellentspannhebel soweit fest, dass das Sägeband nicht mehr von den Bandrolen rutscht.
• Schließen Sie den unteren Sagebandschutz.

ACHTUNG:

Schließen Sie dieunte Abdeckung erst, nachdem Sie den unteren Sagebandschutz geschlossen haben.

1. Bringen Sie die rechte Führungsschiene wieder in seine Ausgangsposition. (Abb. 28 und 29)
2. Bringen Sie den Staubschutz wieder an.
3. Schließen Sie beide Abdeckungen.

4. Führn Sie anschließend Folgenden aus:

5. Spannen Sie das Sägeband (siehe Abschnitt „Spannen des Sägebands" unter „FUNKTIONSBESCHREIBUNG").

6. Richten Sie das Sägeband aus (siehe Abschnitt „Ausrichten des Sägebands" unter „MONTAGE").

7. Richten Sie die Bandfuhrungen aus (siehe „Ausrichten der oberen Bandführung" unter „FUNKTIONSBESCHREIBUNG").

8. Lassen Sie die Säge mindestens 1 Minute laufen.

9. Schalten Sie die Säge aus,ziehen Sie den Netzstecker und überprüfen Sie nochmals alle Einstellungen.

Einstellen der Schneidgeschwindigkeit (Abb. 30)

1. Öffnen Sie dieunte Abdeckung.
2. Entspannen Sie den Antriebsriemen durch Drehen des Einstellrads im Uhrzeigersinn.
3. Legen Sie den Antriebsriemen auf die entsprechende Riemenscheibe an der Antriebsrolle (untere Sägebandrolle) und auf die entsprechende Riemenscheibe am Motor auf - beachten Sie die Abbildunginnen auf der unteren Abdeckung.

ACHTUNG:

Der Antriebsriemen muss entweder auf beiden vorderen Riemenscheiben oder auf beiden hinteren Riemenscheiben aufliegen. Der Kielriemenarfniemalsdiagonal aufliegen.

Einstellrad zum Spannen des Riemens (Abb. 31)

Mit dem Einstellrad können die Spannung des Riemens bei Bedarf korrigieren:

• Durch Drehen des Einstellrads im Uhrzeigersinn verringt sich die Spannung des Antriebsriemens.
• Durch Drehen des Einstellrads entgegen dem Uhrzeigersinn erhöht sich die Spannung des Antriebsriemens.

Spannen Sie den Antriebsriemen durch Drehen des Einstellrads entgegen dem Uhrzeigersinn (der Antriebsriemen sollen sich in der Mitte zwischen den Riemenscheiben um ca. 10 mm durchrücken halten). (Abb. 32)

Schlieben Sie die untere Abdeckung.

FUNKTIONSBESCHREIBUNG

Spannen des Sägebandes (Abb. 33)

ACHTUNG:

Wenn das Sägeband zu straff gespannt wird, kann das Sägeband reißen. Bei zu geringer Spannung des Sägebands kann Antriebsrolle durchrutschen und das Sägeband kann anhalten.

1. Heben Sie die obere Bandführung vollständig nach oben. Verwenden Sie die Skala als Führung, prüfen Sie auch das Sageband und drehen Sie den Knauf zum Einstellen der Spannung. (Prüfen Sie nach dem Einstellen die Spannung, wie in Position 2 dargestellt.)

2. Überprüfung der Spannung des Sägeblatts:

3. Überprüfen Sie die Spannung des Sägebands, indem Sie in der Mitte zwischen Tisch und oberer Bandführung mit dem Finger seitlich auf das Sägeband drücken (das Band solls sich nicht mehr als 1 bis 2 mm durchdrücken setzen).

4. Überprüfen Sie die Einstellung am Bandspannungsanzeiger. Die Skala zeigt die korrekte Spannung des Bandes in Abhängigkeit von der Breite des Bandes an.

5. Korrigieren Sie die Spannung des Bandes gegebenenfalls:

6. Durch Drehen des Einstellknaufs im Uhrzeigersinn erhöht sich die Spannung des Sägebandes.

7. Durch Drehen des Einstellknaufs entgegen den Uhrzeigersinn verringert sich die Spannung des Sägebandes.

Ausrichten des Sägebandes (Abb. 34)

Wenn das Sägeband nicht in der Mitte der Gummibeschichtung der Bandrolten lauft, muss die Spurführung des Bandes durch Verstellen der Neigung der oberen Sägebandrolle korrigiert werden:

1. Losen Sie den Feststellknauf.
2. Drehen Sie das obere Rad manuell und achten Sie darauf, dass Sie das Sageband nicht berühren.
3. Drehen Sie den Einstellknauf im Uhrzeigersinn, wenn das Sägeband zuweit in Richtung Vorderseite der Säge lauft.
4. Drehen Sie den Einstellknauf entgegen den Uhrzeigersinn, wenn das Sägeband zuweit in Richtung Rückseite der Sägelläuft.
5. Ziehen Sie nach dem Ausrichten des Sägebands unbedingt den Feststellknauf wieder an. (Abb. 35)

Hebel fur Schnellentspannung (Abb. 36)

Mit dem Hebel für die Schnellentspannung kann das Sägeblatt entspannt werden.

In Uhrzeigersinn: Spannung wird verringert

Entgegen Uhrzeigersinn: Spannung wird erhöht

Ausrichten der oberen Sägebandführung (Abb. 37)

Die Höhe der oberen Bandführung muss ausgerichtet werden: vor jedem Schneidvorgang auf die Höhe des Werkstücks (die obere Bandführung sollte auf eine Höhe von ca. 3 mm über dem Werkstück eingestellt werden),

• nach Einstellungen am Sägeband und am Sägetisch (z. B. nach einem Wechsel des Sägebands, nach dem Spannen des Sägebands nach dem Einstellen des Sägetischs).

ACHTUNG:

Vor dem Einstellen der oberen Bandführung und der Neigung des Sägetisches:

• schalten Sie die Maschine AUS,

• warten Sie, bis das Sägeband vollständig zum Stillstand gekommen ist.

• Lösen Sie den Feststellknauf und stellen Sie die obere Bandführung am Einstellknauf auf die gewünschte Höhe ein. Stellen Sie safer, dass Sie nach der Einstellung die Sicherungsmutter wieder festziehen.

• Schneiden Sie niemals mehrere Werkstücke gleichzeitig - auch niemals aus mehreren Einzelstücken bestehende Bündel. Wenn einzelniche Stücke unkontrolliert vom Sägeband erfasst werden, kann es zu Verletzungen kommt.

• Losen Sie Bolzen C und stellen Sie das Rotorlager so ein, dass sich die Führungsrolle 1 bis 2 mm von der Rückseite des Sagebands weg befindet. (Abb. 38 bis 40)

• Losen Sie Bolzen A und stellen Sie die Stützrolle auf eine Position von 0,5 mm von der Rückseite des Sägebands weg ein.

• Lösen Sie Bolzen B und stellen Sie die Führungsrolle auf eine Position von 0,5 mm vom Sägeband weg ein.

Ausrichten der unteren Sägebandführung (Abb. 41)

Die untere Sägebandführung besteht aus:

• einer Stützrolle (die das Sägeband an der Rückseite stützt),
• zwei Führungsrolten (die das Sägeband seitlich stützen und führen).

Nach jedem Wechsel des Sägebands und nach jedem Einstellen der Spurführung des Bandes müssen diese Bauteile nachgestellt werden.

Hinweis:

Überprüfen Sie Stützrollen und Führungsrolten regelmäßig auf Verschleiß und tauschen Sie bei Bedarf immer bereits Führungsrolten gleichzeitig aus.

• Öffnen Sie dieunte Abdeckung und dieunte Sägebandführung.
• Losen Sie die Sechskantschraube, bewegen Sie die gesamteunte Bandführung und passen Sie die Führungsrolle auf eine Position von 1 oder 2mm von der Unterkante des jeweiligen Blattes an.

Einstellen der Stutzrolle

1. Losen Sie Bolzen A.

2. Stellen Sie die Position der Stutzrolle ein (Abstand Stutzrolle zu Sägeband = 0,5 mm - bei Bewegen des Sägebands von Hand darf das Sägeband die Stutzrolle nicht berühren).

3. Ziehen Sie Bolzen A fest.

Einstellen der Führungsrolten (Abb. 42)

1. Losen Sie Bolzen B.
2. Legen Sie die Führungsrolten an das Sägeband an.
3. Drehen Sie die Sägebandrolle mehrere Male von Hand im Uhrzeigersinn, um die Führungsrolten in die korrekte Position zu bringen. Lösen Sie Bolzen A und stellen Sie die Stützrolle auf eine Position von 0,5 mm von der Rückseite des Sägebands weg ein. Beide Führungsrolten sollen das Sägeband GERADE BERÜHREN.
4. Ziehen Sie Bolzen B wieder fest.
5. Schlieben Sie den unteren Sägebandschutz.
6. Schließen Sie die untere Abdeckungstur.

Ausrichten des Sägetisches im rechten Winkel zum Sageband (Abb. 43 und 44)

1. Heben Sie die obere Bandführung vollständig nach oben (siehe „Betrieb").
2. Überprüfen Sie die Spannung des Sägebands (siehe „FUNKTIONSBESCHREIBUNG"). Drehen Sie den Griff im Uhrzeigersinn, um den Tisch entgegen dem Uhrzeigersinn zu neigen; drehen Sie den Griff entgegen dem Uhrzeigersinn, um den Tisch im Uhrzeigersinn zu neigen.
3. Losen Sie den Arretierhebel.
4. Richten Sie den Tisch mit Hilfe eines Anschlagwinkels recktwinklig zum Sageband aus, indem Sie den Griff zum Einstellen des Tisches drehen, undziehen Sie den Arretierhebel wieder fest.
5. Stellen Sie die Anschlagschraube so ein, dass sie das Gehäuse der Sage berührt.

Betrieb (Abb. 45 und 46)

Gefahr:

Um Verletzungen möglichst auszuschreiben, sind beim Bedieren und Betreiben der Säge die folgenden Sicherheitshinweise zu beachten:

ACHTUNG:

• Berühren Sie beim Ausführung des Schnitts auf keinen Fall das Sägeband.
• Tragen Sie beim Sagen eine Schutzbrille, jedoch keine Handschuhe.
• Sagen Sie immer nur ein einzelnes Werkstück gleichzeitig.
• Halten Sie das Werkstück immer sichere auf dem Sägetisch.
• Verklemmen Sie die Werkstücke nicht.
• Versuchen Sie nicht, das Sägeband zu verlangsamen oder anzuhalten, indem Sie das Werkstück seitlich gegen das Sägeband drucken.
• Verwenden Sie beim Sagen unmittelbar gegen den Anschlag einen Schiebestock.

• Verwenden Sie bei den entsprechenden Arbeiten die folgenden Hilfsmittel:

• Schiebestock - bei Abstand zwischen Parallelanschlag und Sägeband ≤ 150mm

• Sägebock - wenn lange Werkstücke nach dem Ausführendes Schnittes vom Sägetisch fallen können,
• Staubsammler,
• beim Schneiden von Rundmaterial eine geeignete Spannvorrichtung, um ein Drehen des Werkstücks zuverhindern, wie in der Abbildung dargestellt,

• eine geeignete Führung zum sicheren Abstützen von dünnen Werkstücken bei Hochkantschnitten.

• Handschuhe beim Umgang mit dem Sägeband und mit rauen Materialien.

• Überprüfen Sie vor dem Beginn der Arbeiten folgende Bauteile auf ordnungsgemäßen Zustand:

• Sageband,

• untere und obere Bandführung.

• Ersetzen Sie beschädigte Teile davon.

• Nehmen Sie eine korrekte Arbeitsposition ein (die Zähne des Sägebands mussen in Richtung des Bedieners zeigen).

Sagen

WARNING:

Es besteht die Gefahr von Rückschlagen (das Werkstück wird vom Sageband erfasst und in Richtung des Bedieners geschleudert). Verklemmen Sie die Werkstücke nicht.

• Wahlen Sie einen Parallelanschlag und eine Neigung des Tisches aus, die für die vorzunehmenden Arbeitsen geeignet sind.
• Stellen Sie die obere Bandführung auf eine Höhe von 3 mm über dem Werkstück ein.

Hinweis:

Führer Sie immer erst einen Probeschnitt mit einem Abfallstück aus, um die Einstellungen zu überprüfen, und nehmen Sie ggf. Korrekturen vor, bevor Sie das eigentliche Werkstück sagen.

• Platzieren Sie das Werkstück an das Sägeband.
• Stecken Sie den Stecker der Maschine in die Steckdose.
• Schalten Sie die Säge ein.
• Schneiden Sie das Werkstück in einem Zug durch.
• Schalten Sie die Maschine aus, wenn unmittelbar nach dem Schnitt keine weiteren Schnitte auszuführen sind.
• Verwenden Sie einen separat erworbenen Untertisch.

Neigen des Tisches (Abb. 47)

ACHTUNG:

Platzieren Sie beim Gehrungsschnitt mit dem geneigten Tisch die Führung auf dem unteren Teil des Tisches.

Nach dem Lösen des Arretierhebel kann der Tisch stufenlos um bis zu 47^ bezüglich des Sägebands geneigt werden.

Drehen Sie den Griff im Uhrzeigersinn, um den Tisch entgegen dem Uhrzeigersinn zu neigen; drehen Sie den Griff entgegen dem Uhrzeigersinn, um den Tisch im Uhrzeigersinn zu neigen.

Anschlieben eines Staubsaugers (Abb. 48 und 49)

Wenn Sie einen Makita-Staubsauger oder Staubsammler an das Werkzeug anschließen, können Sie das Anfallen von zu viel Staub bei den Arbeiten vermeiden.

Falls ein Stababzug an den Sammler mit großer Öffnung angeschlossen wird, passen Sie den Staubsammler neu an, um zu gewährleisten, dass er tatsächlich über eine große Öffnung verfügt.

So setzen Sie die Maschine um (Abb. 50)

• Ziehen Sie den Griff nach oben und setzen Sie die Maschine um.
• Beim Transport muss der Sägebandschutz ganz nach unter und möglichst nahe zum Tisch positioniert werden.
• Hebden oder transportieren Sie die Säge nicht an den Schutzabdeckungen.

ACHTUNG:

• Wenn der Griff zuweit hochgehoben wird, kann die Maschine umkippen.

WARTUNG

ACHTUNG:

• Schalten Sie das Werkzeug aus undziehen Sie immer den Netzstecker, bevor Sie Kontrollen oder Wartungsarbeiten am Werkzeug vornehmen.

HINWEIS:

• Verwenden Sie zum Reinigen niemals Kraftstoffe, Benzin, Verdünner, Alkohol oder ähnliches. Dies kann zu Verfährungen, Verformungen oder Rissen führen.

Reinigung

Reinigen Sie das Werkzeug regelmäßig von Sagemehl und - spanen. Reinigen Sie sorgfältig den Sagebandschutz und die beweglichen Teile im Inneren der Bandsäge.

Schmierung

Damit die Bandsäge in einwandfreiem Zustand bleibt und die Lebensdauer verlangert wird, ölen oder fetten Sie die beweglichen und drehbaren Teile regelmäßig.

Achten Sie daraufuf, dass das Sägeblatt immer scharf und sauber ist, um den Gerauschpegel niedrig zu halten.

Zur Gewährleistung von SICHERHEIT und ZUVERLÄSSIGKEIT des Produkts sollenn Reparaturen, Wartungsarbeiten und Einstellungen nur durch von Makita autorisierte Servicecenter durchgefuhrt und ausschließlich Makita-Ersatzteile verwendet werden.

ZUBEHÖR

ACHTUNG:

• Für das in diesen Handbuch beschriebene Makita-Werkzeug werden die folgenden Zubehör- und Zusatzteile empfohlen. Die Verwendung anderer Zubehör- und Zusatzteile kann zu Personenschäden führen. Verwenden Sie Zubehör- und Anbauteile nur für den vorgesehenen Zweck. Informationen zu diesen Zubehör erhalten Sie von Ihrem Makita-Servicecenter.

• Gestell für Bandsäge
  Inbusschlüssel

• Parallelanschlag
• Gehrungslehre
• Anbaugerät für Rundschritte
  Erweiterungstisch
• Anbaugerät für Schleifband

Nur für europäische Länder

Gerauschpegel

Die typischen A-bewerteten Schallpegel betragen:

Schaldruckpegel: 81 dB (A)

Schalleistungspegel: 94 dB (A)

Abweichung (K): 3 dB (A)

Tragen Sie Gehorschutz.

These Werte wurden entsprechend der Norm EN61029 ermittelt.

EG-Konformitätserklarung

Wir, Makita Corporation als verantwortlicher Hersteller, erklären, dass das/die folgenden Gerät/Geräte der Marke

Makita:

Bezeichnung des Geräts: Bandsäge

Nummer / Typ des Modells: LB1200F

in Serienfertigung hergestellt wird/werden und

den folgenden Richtlinien der Europäischen Union genegt/ genügen:

2006/42/EG.

Außerdem werden die Geräte gemäß den folgenden Standards oder Normen gefertigt: EN61029

Nummer der EG-Baumusterprübscheinigung:

M6A 10 05 26932 017

Die EG-Baumusterprübscheinigung wurde ausgestellt von: TÜV SÜD Product Service GmbH, Zertifizierstelle, Ridlerstraße 65, 80339 München, Deutschland ID-Nr. 0123

Die technische Dokumentation erfolgt durch unseren

Bevollmächtigten in Europa:

TÜV SÜD Product Service GmbH, Zertifizierstelle,

Ridlerstraße 65, 80339 München, Germania

De technische documentation wird bewaard door unsere erkende
