MANUALE UTENTE LB1200F MAKITA

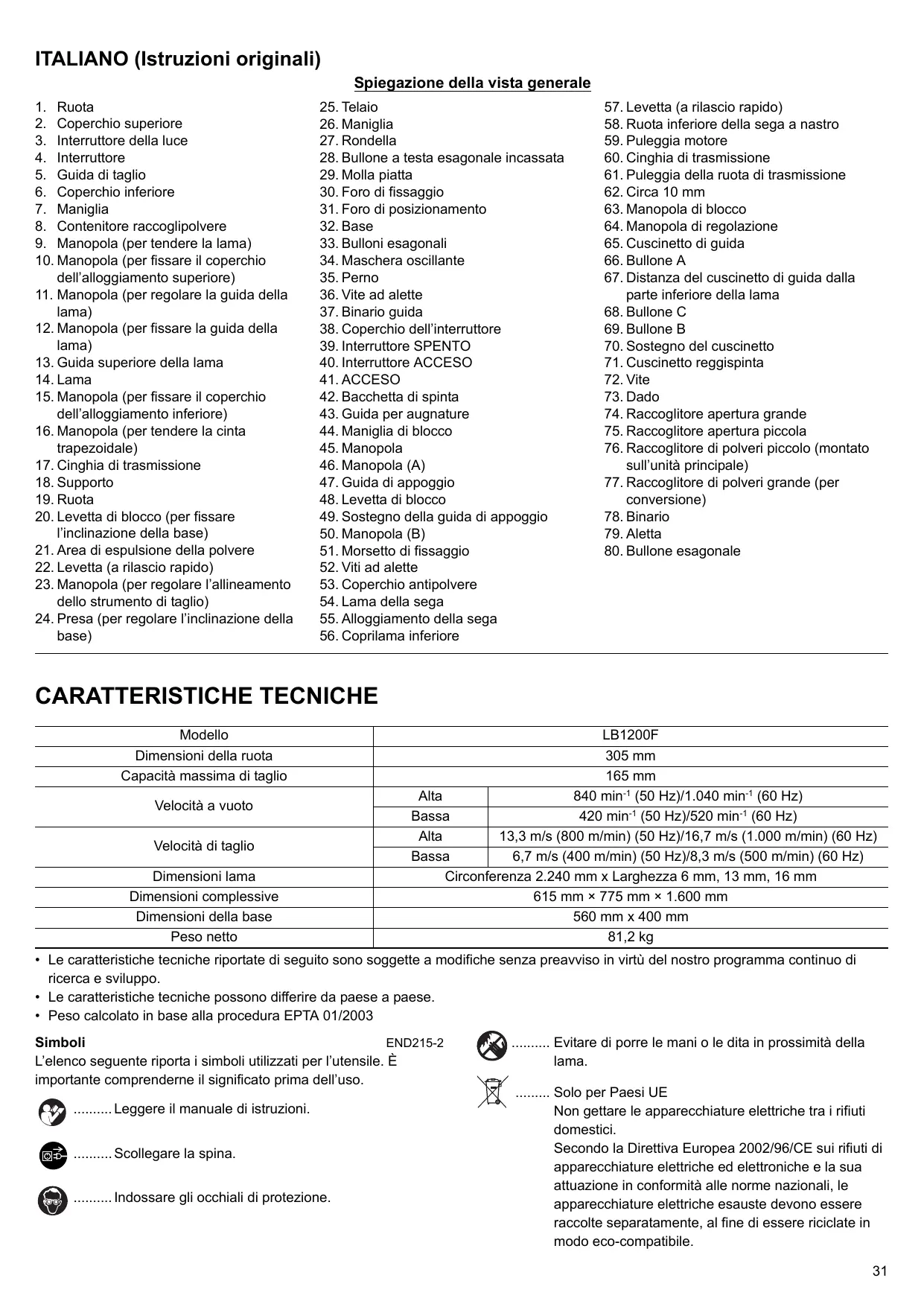

ITALIANO (Istruzioni originali)
Spiegazione della vista generale
- Ruota
- Coperchio superiore
- Interruttore della luce
- Interrufttore
- Guida di taglio
- Coperchio inferiore
- Maniglia
- Contenitore raccoglipolvere
- Manopola (per tendere la lama)
- Manopola (per fissare il coperchio dell'alloggiamento superiore)
- Manopola (per regolare la guida della lama)
- Manopola (per fissare la guida della lama)
- Guida superiore della lama
- Lama
- Manopola (per fissare il coperchio dell'alloggiamento inferiore)
- Manopola (per tendere la cinta trapezoidale)
- Cinghia di trasmissione
- Supporto
- Ruota
- Levetta di blocco (per fissare l'inclinazione della base)
- Area di espulsione della povere
- Levetta (a rilascio rapido)
- Manopola (per regolare l'allineamento dello strumento di taglio)
-
Presa (per regolare l'inclinazione della base)
-
Telaio
- Maniglia
- Rondella
- Bullone a testa esagonale incassata
- Molla piatta
- Foro di fissaggio
- Foro di posizionamento
- Base
- Bulloni esagonali
- Maschera oscillante
- Perno
- Vite ad alette
- Binario guida
- Coperchio dell'interruttore
- Interruftore SPENTO
- Interruttore ACCESO
41.ACCESO
- Bacchetta di spinta
- Guida per augnature
- Maniglia di blocco
- Manopola
- Manopola (A)
- Guida di appoggio
- Levetta di blocco
- Sostegno della guida di appoggio
- Manopola (B)
- Morsetto di fissaggio
- Viti ad alette
- Coperchio antipolvere
- Lama della sega
- Alloggamento della sega
-
Coprilama inferiore
-
Levetta (a rilascio rapido)
- Ruota inferiore della sega a nastro
- Puleggia motore
- Cinghia di trasmissione
- Puleggia della ruota di trasmissione
- Circa 10 mm
- Manopola di blocco
- Manopola di regolazione
- Cuscinetto di guida
- Bullone A
- Distanza del cuscinetto di guida alla parte inferiore della lama
- Bullone C
- Bullone B
- Sostegno del cuscinetto
- Cuscinotto reggispinta
- Vite
- Dado
- Raccoglitore aperture grande
- Raccoglitore aperture piccola
- Raccoglitore di polveri piccolo (montato sull'unità principale)
- Raccoglitore di polveri grande (per conversione)
- Binario
- Aletta
- Bullone esagonale
CARATTERISTICHE TECNICHE
| Modello | LB1200F |
| Dimensioni della ruota | 305 mm |
| Capacità massima di taglio | 165 mm |
| Velocità a vuoto | Alta | 840 min-1(50 Hz)/1.040 min-1(60 Hz) |
| Bassa | 420 min-1(50 Hz)/520 min-1(60 Hz) |
| Velocità di taglio | Alta | 13,3 m/s (800 m/min) (50 Hz)/16,7 m/s (1.000 m/min) (60 Hz) |
| Bassa | 6,7 m/s (400 m/min) (50 Hz)/8,3 m/s (500 m/min) (60 Hz) |
| Dimensioni lama | Circonferenza 2.240 mm x Larghezza 6 mm, 13 mm, 16 mm |
| Dimensioni complessive | 615 mm × 775 mm × 1.600 mm |
| Dimensioni della base | 560 mm x 400 mm |
| Peso netto | 81,2 kg |
- Le caratteristiche tecniche riportate di seguito sono soggette a modifiche alla preavviso in virtu del nostro programma continuo di ricerca e sviluppo.
- Le caratteristica tecniche possono differire da paese a paese.
- Peso calculato in base alla procedura EPTA 01/2003
Simboli
L'élenco seguente riporta i simboli utilizzati per l'utensile. É importante comprehenderne il significato prima dell'uso.
Leggere im manuale di istruzioni.
Scollegare la spina.
....Indossare gli occhiali di protezione.
END215-2
Evitare di porre le mani o le dita in prossimità della lama.
Solo per Paesi UE
Non gettare le apparecchiature elettriche tra i rifiuti domestici.
Secondo la Direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche ESAuste devono essere raccolte separatamente, al fine di essere riciclate in modo eco-compatible.
Uso previsto
L'utensile è progettato per il taglio del legno.
Alimentazione
L'utensile deve essere collegato a una presa di corrente con la stessa tensione di quella indicata sulla targhetta e può funzionare soltanto con corrente alternata monofase. L'utensile è dotato di doppio isolamento in osservanza alle norme europee, pertanto cui essere utilizzatoanche con prese di corrente sprovviste della messa a terra.
ISTRUZIONI PER LA SICUREZZA
ENA001-2
AVVERTENZA: Durante l'uso di utensili elettrici è necessario adottare tutte le precauzioni di sicurezza, incluse nelle elencate di seguito, al fine di ridurre il rischio di incendi, scosse elettriche e lesioni personali. Prima di utilizzato quello prodotto, leggere attendamente le istruzioni e conservarle.
Per garantire la sicurezza:
- Mantenere pulita l'area di lavoro.
Aree e bianchi di lavoro disordinati comportano un maggior rischio di lesioni.
- Tenere in considerazione l'ambiente dell'area di lavoro.
Non esporre le machine utensili alla pioggia. Non utilizzato le machine utensili in presenza di umidità o acqua. Mantenere l'area di lavoro ben illuminata. Non utilizzato le machine utensili in luoghi a rischio di incendi o esplosioni.
- Adottare protezioni contro le scosse elettriche
Evitare il contatto con elementi aventi un collegamento a terra (ad esempio, tubi, radiatori, frigoriferi e altri elementi conduttori).
- Tenere lontani i bambini.
Evitare che i visitatori tocchino l'utensile o la prolunga. Tenere lontani i visitatori dall'area di lavoro.
- Riporre gli utensili non utilizzati.
Quando gli utensili non vengono utilizzati, conservarli in un luogo asciutto, non raggiungabile o chiuso a chiave, fuori alla portata dei bambini.
- Non forzare l'utensile.
L'utensile sare in grado di eseguire il lavoro meglio, in modo più sicuro e alla velocità per cui è stato progettato.
- Utilizzato l'utensile adeguato.
Non utilizzato utensili o accessori di piccole dimensioni per operazioni in cui sono necessari utensili più resistenti. Non utilizzato gli utensili per usi diversi da quelli previsti; ad esempio, non utilizzato seghe circolari per tagliare tronchi o grossi rami d'albero.
- Indossare un abbigliamento adeguato.
Non indossare abiti o oggetti che possano rimanere impigliati nelle parti mobili. Per lavori in ambiente esterno, si raccomanda l'uso di quanti di gomma e calzature antiscivolo. Indossare una protezione per tenere ragcolti i capelli lunghi.
- Utilizzare occhiali di sicurezza e protezioni acustiche.
Utilizzareancheumascherina faccialeoantipolverenel caso in cui I'operazione di taglio provochi la creationedi polvere.
- Collegare alla rete elettrica i sistemi di estrazione della polvere.
Se vengono forniti disposittivi per il collegamento di sistemi di raccolta e estrazione della polvere, verificare che vengono collegati e utilizzati correttamente.
- Non utilizzato impropriamente il cavo.
Non trasportare l'utensile tirando il cavo né strattonare il cavo
per scollegarlo alla presa di corrente. Mantenere il cavo lontano da calore, olio o bordi taglienti.
- Fissare il pezzo in lavorazione.
Utilizzare morsetti o morph per mantenere fisso il pezzo in lavorazione. É un tipo più sicuro di quello manuale e lascia libero entrambé le mani per l'utilizzo dell'utensile.
- Evitare rischi inutili.
Mantenere sempre l'equilibrio e un punto d'appoggio adeguati.
- Sottoporre gli utensili ad accurata manutenzione.
Mantenere affiliati e puliti gli utensili per il taglio in modo da garantire un funzionamento migliorie e più sicuro. Osservare le istruzioni di lubrificazione e sostituzione degli accessori. Controllare periodicamente il cavo di alimentazione e, nel caso sia danneggiato, fare esquire la riparazione da un centro assistenza autorizzato. Controllare periodicamente le prolunghi e sostituirle se danneggiate. Mantenere le impugnature asciutte, pulite e prive di olio e grasso.
- Scollegare gli utensili dall'alimentazione elettrica.
Quando non vengono utilizzati, prima di interventi di riparazione e durante la sostituzione di accessori quali lame e punte.
- Rimuovere gli strumenti e le chiavi di regolazione.
Controllare sempre che le chiavi e gli strumenti di regolazione siano stati rimossi prima di accendere la macchina.
- Evitare l'avvio involontario della macchina.
Non trasportare l'utensile collegato alla rete elettrica con un dito sull'interruttore. Accertarsi che l'interruttore sia in posizione Off prima di collegare l'utensile.
- Utilizzato prolonghe da esterni.
Quando l'utensile viene utilizzato in ambienti esterni, impiegare escludivamente prolonghe da esterni.
- Rimanere vigili.
Prestare attentione a cui che si sta facendo. Utilizzare il buonsenso.
Nonutilizzare l'utensile se si è stanchi.
- Sottoporre a controlo i pezzi danneggiati.
Prima di utilizzare l'utensile, sottoporre ad accurato controllo le protezioni o altri pezzi danneggiati per stabilire se sono in grado di funzionare correttamente e per gli usi previsti. Verificare l'allineamento delle parti mobili, che queste funzionino nella impedimenti, che non si sia in presenza di pezzi danneggiati, montaggio scorretto o qualunque altra condizione che influsca sul corretto funzionamento. Le protezioni o altre parti danneggiate devono essere riparate o sostituite da centri di assistenza autorizzati, salvo quando diversamente indicate nel presente manuale di istruzioni. Far sostituire gli interruptori difettosi da un centro di assistenza autorizzato. Non utilizzato l'utensile se non è possibile spegnerlo o accenderlo con l'interruttore.
- Avverenza.
L'uso di accessori diversi da quelli raccomandati nel presente manuale o nel catalogo più comportare il rischio di lesioni personali.
- Far riparare l'utensile da un technician qualificato.
Questo utensile elettrico è conforme ai requisiti di sicurezza. Le riparazioni devono essere eseguite solo da tecnici qualificati che impieghino ricambi originali per evitare seri danni all'utente.
REGOLE DI SICUREZZA AGGIUNTIVE PER L'UTENSILE
CONSERVARE QUESTE ISTRUZIONI.
- Indossare una protezione visiva.
- Non utilizzato l'utensile in presenza di liquidi o gas infiammabili.
- Indossare sempre una mascherina facciale o antipolverre.
- Prima dell'uso, verificare lo stato della lama, accertandosi che non vi siano crepe o danni. Sostituire immediatamente la lama che presenta crepe o danni.
- Usare solo lame da taglio raccomandate dal fornitore e conformi alla norma EN847-1.
- Utilizzare esclusivamente gli accessori indicate nel presente manuale. L'impiego di accessori non corretti, quali dischi da taglio abrasivi, può provocare infortuni.
- Scegliere la lama corretta in relazione al materiale da tagliare.
- Nonutilizzarelame prodotte con acciaio rapido.
- Per ridurre il rumore emesso, assicurarsi che la lama sia sempre affiliata e pulita.
- Non tagliare oggetti metallici come chiodi e viti. Prima della sessione di lavoro, controllare e rimuovere tutti i chiodi, le viti e altri materiali estranei dal pezzo in lavorazione.
- Prima di avviare l'utensile rimuovere dal piano chiavi, pezzi tagliati, ecc.
- Non indossare MAI quanti durante le lavorazioni.
- Tenere le mani lontane alla linea di taglio della lama.
- Non sostare MAI, né permettere ad altri di sostare, allineati con il percorso della lama.
- Prima di utilizzare l'utensile, lasciarlo funzionare a vuoto per quale minuto. Prestare attenzione a vibrazioni e oscillazioni, che potrebberoindicare difetti di installmento o che la lama è mal bilanziata.
- Sostituire l'inserto della base una volta usurato.
- Durante il taglio del legno, collegare la sega a nastro a un dispositivo per la raccolta della polvere.
- Non utilizzato la macchina quando la chiusura o la protezione della sega a nastro è aperta.
- Tenere presente che la scelta della sega a nastro e l'impostazione della velocità dipendono dal materiale da tagliare.
- Non pulire la sega a nastro什么意思.
INSTALLAZIONE (Fig. 1 e 2)
Fissaggio del supporto della sega a nastro
Se durante la lavorazione si osserva la tendenza della sega a nastro a rovesciarsi, a scorrere o a spostarsi, occorra fissare al pavimento il supporto della sega. (Fig. 3 - 7)
- Dopo aver montato il supporto, montare la maniglia e le ruote. (Fig. 8)
Caricamento del contentatore raccoglipolvere
Il contentitore raccoglipolvero si carica dal lato inferiore della sega. Inserire la molla piatta (di fissaggio) dal lato interno del foro di posizionamento della macchina, inseire entrambé le alette del contentitore raccoglipolvere nei binari, quando far scorrere verso l'esterno.
Una volta che il lato anteriore della molla piatta di fissaggio è inserito nel foro di fissaggio, il contentatore raccoglipolverè è caricato. (Fig. 9 e 10)
Fissare la base alla maschera oscillante con i quattro bulloni esagonali. (Fig. 11)
Il perno è inserito al momento della spedizione: estrarlo. (Fig. 12)
Installazione del binario guida (Fig. 13)
- Assicurare il binario guida con quattro viti ad alette e quattro rondelle alla base.
DESCRIZIONE FUNZIONALE
Azionamento dell'interruttore (Fig. 14)
ATTENZIONE:
- prima di qualunque operazione, assicurarsi di accendere e spegnere l'utensile.
Il coperchio dell'interruttore più essere aperto facilmente facendolo scorrere verso l'alto.
Per avviare l'utensile, premere il pulsante ON (I).
Per arrestarlo, premere il pulsante OFF (O) sul coperchio dell'interruttore.
Accensione delle lampade
Premere la parte superiore (I) dell'interruttore per accendere la luce e la parte inferiore (O) per spegnerla.
Per avviare l'attrezzo, sollevare la levetta dell'interruttore. (Fig. 15)
Per arrestarlo, abbassare la levetta dell'interruttore.
Bacchetta di spinta (Fig. 16)
La bacchetta di spinta funge da estensione della mano e protegge dal contatto accidentale con la lama della sega.
La bacchetta di spinta va utilizzata ogniqualvolta la distanza tra la lama e la guida di taglio è inferiore a 150 mm.
Portare la bacchetta di spinta a un angolo di 20^ ... 30^ rispetto alla superficie della base della sega. (Fig. 17)
Quando non si usa la bacchetta di spinta,essa cui quod assere conservata nell'apposita custodia del telaio.
Sostituire la bacchetta di spinta se danneggiata.
Guida per augnature (Fig. 18)
La guida per augnature si inserisce nella fessura della base dal lato anteriore.
Per i tagli obliqui, la guida per augnature si inclina di 60^ in entrambe le direzioni.
Per i tagli a 45^ e 90^ è possibile utilizzare gli apposti fermi.
Per impostare un angolo di taglio: allentare la maniglia di blocco girandola in senso antiorario.
AVVERTENZA:
Durante i tagli con la guida per augnature la maniglia di blocco deve rinanere saldamente serrata.
La guida ausiliariacouldesere rimossaecapovoltauponaver allentato la manopola.
Installation della guida di taglio (Fig. 19)
La guida di taglio più essere utilizzata su entrambi lati della lama.
Quando la guida di taglio viene spostata da un lato all'altro della lamà, delve essere capovolta.
Capovolgimento della guida (Fig. 20)
- Allentare la manopola (B) del morsetto di fissaggio.
-
Rimuovere il morsetto di fissaggio alla guida.
-
Allentare la manopola (A).
- Sollevare la guida dal relative sostegno.
- Capovolgere la guida e reinserirla nel suo sostegno.
- Stringere la manopola (A).
- Ricollocare il morsetto di fissaggio sulla guida.
Applicazione del morsetto alla guida di taglio
- Collocare la guida di taglio sul binario guida.
- Serrare la levetta di blocco della guida di taglio.
- Allentare la manopola (B) del morsetto di fissaggio.
- Far scorrere il morsetto di fissaggio contro il bordo della base posteriore.
- Stringere la manopola (B).
L'altezza della guida può essere ridotta se si devono tagliare peszzi sottili. (Fig. 21 e 22)
- Allentare la manopola (B) del morsetto di fissaggio.
- Rimuovere il morsetto di fissaggio alla guida.
- Allentare la manopola (A).
- Sollevare la guida dal relativo sostegno.
- Far scorrere la manopola (A) lontano alla guida per rimuoverla.
- Ruotare la guida di 90^
- Inserire la manopola (A) nell'altra scanalatura della guida.
- Riportare la guida sul suo sostegno.
- Stringere la manopola (A).
- Ricollocare il morsetto di fissaggio sulla guida.
Una volta ridotta l'altezza della guida, il punto 0 (zero) cambia. Se la guida di taglio si trovava sul lato sinistro della lama, far scorrere il binario guida a sinistra per regolare il punto 0.
MONTAGGIO
Sostituzione della lama della sega a nastro
ATTENZIONE:
- Il contatto con la lama della sega a nastro,anche se ferma,può causare lesioni personali.
-
Lalama da taglio è pericolosa. Accertarsi di indossare dei guanti durante la manipolazione della lamda da taglio in situazioni come la rimozione alla confezione, il montaggio o la sostituzione della lamda.
-
Allentare le due viti ad alette sul binario della guida destra e farlo scorrere verso destra. (Fig. 23)
- Aprire il coperchio superiore e quello inferiore dello strumento. (Fig. 24)
- Tenere ferma la maniglia e tirare verso l'alto il coperchio antipolvere per rimuoverlo. (Fig. 25)
- Aprire il coprilama inferiore. (Fig. 26)
- Portare la guida superiore della lama alla posizione più Bassa.
- Rilasciare la levetta a rilascio rapido fino a liberare la lama. (Fig. 27)
-
Per rimuovere la lama, accompagnarla.
-
la fessura nella lama.
- il coprilama sulla guida superiore della lama.
-
il coprilama sull'alloggiamento della sega.
-
Applicare la lama nuova. Rispettare il corretto posizionamento: i denti devono puntare verso la parte frontale (coperchio) della sega.
- Centrare la lama sulle ruote di gomma delle ruote della sega.
- Stringere la levetta a rilascio rapido finché la lama non smette di scivolare via delle ruote della sega.
- Chiudere il coprilama inferiore.
ATTENZIONE:
Chiudere il coperchio inferiore solo dopo aver chiuso il coprilama inferiore.
- Riportare il binario della guida destra nella posizione di partenza. (Fig. 28 e 29)
- Applicare il coperchio antipolvere.
- Chiudere entrambi i coperchi.
-
Quindi:
-
tendere lalama (consultare la sezione "Tensione della lama" in "DESCRIZIONE FUNZIONALE").
- allineare la lama (consultare la sezione "Allineamento della lama" in "MONTAGGIO").
- allineare le guide della lama (consultare la sezione "Regolazione della guida superiore della lama" in "DESCRIZIONE FUNZIONALE").
- testare la sega per almeno un minuto;
- arrestre la sega, scollegarla e ricontrollare le impostazioni.
Regolazione della velocità di taglio (Fig. 30)
- Aprire il coperchio inferiore.
- Allentare la cinghia di trasmissione ruotando la manopola in senso orario.
- Collocare la cinghia di trasmissione sulla puleggia appropriata della ruota di trasmissione (ruota inferiore della sega a nastro) e sulla puleggia motore corrispondente (fare riferimento all'etichetta al'interno del coperchio inferiore).
ATTENZIONE:
La cinghia di trasmissione deve su entrambé le pulegge anteriors o posteriori. La cinta trapezoidale non deve mai girare in diagonale.
Manopola di regolazione per la tensione della cinghia (Fig. 31)
La tensione della cinghia cui si è necessario, tramite la manopola di regolazione:
- girando la manopola in senso orario, la tensione della cinghia di trasmissione viene ridotta.
- girando la manopola in senso antiorario, la tensione della cinghia di trasmissione viene aumento.
Stringere nuovamente la cinghia di trasmissione girando la manopola in senso antiorario (a metà tra le due pulegge la cinghia dovrebbe flettersi di circa 10 mm). (Fig. 32)
Chiudere il coperchio inferiore.
DESCRIZIONE FUNZIONALE
Tensione della lama (Fig. 33)
ATTENZIONE:
Una tensione eccessiva cui cause la rottura della lama. Una tensione insufficiente cui far scivolare la ruota della sega a nastro collegata, causando l'arresto della lama.
- Alzare completamente la guida superiore della lama. Utilizzando la Scala come guida e tenendo conta della larghezza della lama, girare la manopola per regolare la tensione. (una volta eseguita la regolazione, verificare la tensione come indicato nel punto 2).
-
Controllo della tensione della lama:
-
controllare la tensione premendo con un dato, a metà tra la base e la guida superiore della lama, sul lato della lama (la lama non deve flettersi più di 1-2 mm).
-
controllare la regolazione sull'indicatore di tensione della lama. La Scala indica la regolazione corretta in funzione della larghezza della lama.
-
Correggere la tensione, se necessario:
-
girando la manopola in senso orario, la tensione della lamà viene aumento.
- girando la manopola in senso antiorario, la tensione della lama viene ridotta.
Allineamento della lama (Fig. 34)
Se la lama della sega a nastro non gira al centro delle ruote di gomma, l'allineamento deve essere corretto regolando l'inclinazione della ruota superiore della sega a nastro:
- Allentare la manopola di blocco.
- Ruotare manually le rua superiore, facendo attenzione a non toccare la lama.
- Girare in senso orario la manopola se la lama è decentrata versus la parte anteriore della sega.
- girare in senso antiorario la manopola se la lama è decentrata verso la parte posteriore della sega.
- Dopo aver effettuato la regolazione, chiudere sempre la manopola di blocco. (Fig. 35)
Levetta a rilascio rapido (Fig. 36)
Con la levetta a rilascio rapido viene rilasciata la tensione della lama.
In senso orario: la tensione viene ridotta
In senso antiorario: la tensione viene augmentata
Regolazione della guida superiore della lama (Fig. 37)
L'altezza della guida superiore della lama deve essere regolata: prima di agli operazione o taglio, per regolare l'altezza del pezzo da tagliare (la guida superiore della lama deve essere regolata circa 3 mm sopra il pezzo in lavorazione);
- dopo qualsiasi regolazione della lama o della base (es. sostituzione della lama, regolazione della tensione della lama, allineamento della base).
ATTENZIONE:
Prima di regolare la guida superiore della lama e l'inclinazione della base:
- SPEGNERE la macchina;
-
attendere fino al completo arresto della lama.
-
Impostare la guida superiore della lama con la manopola di regolazione all'altezza desiderata, allentando la manopola di blocco.
Una volta completata la regolazione, assicurarsi di stringere il dato di serraggio.
-
Non tagliare mai più pezzi allo stesso tempo, né pacchetti o imballaggi contenti più pezzi singoli. In caso contrario si corre il rischio di lesioni personali a causa dei pezzi singoli che potrebbero essere colpiti alla lava, finendo fuori controlo.
-
Allentare il bullone C e regolare il sostegno del cuscinetto in modo che il cuscinotto di guida sia posizionato a 1 o 2 mm alla parte inferiore della lama. (Fig. 38 - 40)
- Allentare il bullone A e regolare il cuscinetto reggispinta su una posizione di 0,5 mm alla parte posteriore della lama.
- Allentare il bullone B e regolare il cuscinetto di guida su una posizione di 0,5 mm alla lama.
Allineare la guida inferiore della lama (Fig. 41)
La guida inferiore della lama è composta da:
- un cuscinetto reggispinta (sostiene la lama della sega a nastro da diaestro).
- due cuscinetti di guida (per il supporto laterale).
Queste parti devono essere regolare nuovamente dopo agli sostituzione della lama e dato qualsiasi regolazione dell'allineamento:
Nota:
Controllare periodicamente che i cuscinetti reggispinta e i cuscinetti di guida non siano usurati, se necessario sostituire entrambi i cuscinetti di guida.
- Aprire il coperchio di chiusura inferiore inferiore e il coprilama inferiore.
- Allentare il bullone esagonale, spostare l'intera guida inferiore della lama e regolare il cuscinetto di guida in una posizione di 1 o 2mm dal fondo della singola guida.
Regolazione del cuscinetto reggispinta
- Allentare il bullone A.
-
Regolare la posizione del cuscinetto reggispinta (distanza tra il cuscinotto reggispinta e la lama = 0,5 mm — se la lama viene girata a mano, evitare di toccare il cuscinotto reggispinta).
-
Serrare il bullone A.
Regolazione dei cuscinetti di guida (Fig. 42)
- Allentare il bullone B.
- Portare i cuscinetti di guida a contatto con la lama.
- Girare manually la ruota della sega a nastro in senso orario diverse volte per portare i cuscinetti di guida nella corretta posizione. Allentare il bullone A e regolare il cuscinetto reggispihta su una posizione di 0,5 mm alla parte posteriore della lama. Entrambi i cuscinetti di guida devono TOCCARE APPENA la lama.
- Serrare di nuovo il bullone B.
- Chidere il coprilama inferiore.
- Chidere il coperchio di chiusura inferiore.
Allineamento della base con la lama ad angolo retto (Fig. 43 e 44)
- Sollevare completeness la guida superiore della lama (vedi "Funzionamento").
- Controllare la tensione della lama (vedi "DESCRIZIONE FUNZIONALE").
Girare la maniglia in senso orario per inclinarre la base in direzione antioraria e girare la maniglia in senso antiorario per inclinarre la base in direzione oraria.
- Allentare la levetta di blocco.
- Con una squadra fissa, regolare la base ad angolo retto rispetto alla lama girando la maniglia per regolare la base, quando stringere di nuovo la levetta di blocco.
- Regolare la vite di arresto fino a che non arrivava a toccare l'alloggiamento della sega.
Funzionamento (Fig. 45 e 46)
Pericolo:
Per ridurre il più possibile il rischio di lesioni personali, osservare sempre le seguenti istruzioni per la sicurezza durante l'uso della sega.
ATTENZIONE:
- Non toccare la lama da taglio in fase di taglio.
- Durante l'operazione di taglio, indossare occhiali di protezione, ma non indossare i guanti.
- Tagliare solo un pezzo alla volta.
- Tenere sempre il pezzo appoggiato sulla base.
Non incastrare i peszda tagliare.
-
Non tentare di rallentare la lama o di arrestarla spingendo il pezzo da tagliare contro la lama lateralmente.
-
Se si effettua un taglio diritto rispetto alla guida, utilizzato una bacchetta di spinta.
-
Se il tipo di lavoro lo richiede, utilizzato i seguenti componenti:
-
bacchetta di spinta — se la distance tra la guida di taglio e la lama è ≤ 150 mm;
- un supporto su cui appoggiare i peszi più lunghi, che cadrebbero fuori alla base una volta tagliati;
- raccoglitore di polveri;
- durante il taglio di pezioni rotondi, fissare saldamente il materiale come migliorato nella figura.
- una guida adatta di supporto solido per il taglio dei pezzi più sottili sul bordo.
-
quanti per la manipolazione della lama da taglio e di materiale ruvido.
-
Prima di iniziare il lavoro, verificare che i seguenti elementi siano in ordine, ben regolati e pronti all'uso:
-lama;
guide superiore e inferiore della lama.
- Sostituire immediatamente le parti danneggiate.
- Mantenere una corretta postura di lavoro (i denti della lama devono essere rivolti verso l'operatore).
Uso della sega
AVVERTENZA:
Rischio di contraccolpi (il pezzo da tagliare può rimanere incastrato nella lama ed essere scagliato via contro l'operatore).
Non incastrare i pezioni da tagliare.
- Impostare la guida di taglio e l'inclinazione della base in base al tipo di taglio da eseguire.
- Regolare la guida superiore della lama 3 mm sopra il pezzo da tagliare.
Nota:
Eseguire sempre un taglio di prova su un pezzo di scarto per verificare le impostazioni, correggendole se necessario prima di tagliare il pezzo vero e proprio.
- Collocare il pezzo da tagliare sulla lama.
- Collegare la macchina.
- Iniziare a segare.
- Eseguire un unico taglio dall'inizio alla fine.
- Spagnere la macchina se non si deve eseguire ulteriori tagli immediatamente dopo.
Utilizzare una prolonga della base in vendita separamente.
Inclinatione della base (Fig. 47)
ATTENZIONE:
Effettuando operazioni di taglio obliquo con la base inclinata, posizionare la guida sulla parte inferiore della base stessa.
Dopo aver allentato la levetta di blocco, la base della sega più essere inclinata in maniera continua fine a 47^ rispetto alla lama. Girare la maniglia in senso orario per inclinarre la base in direzione antioraria e girare la maniglia in senso antiorario per inclinarre la base in direzione oraria.
Collegamento di un aspiratore (Fig. 48 e 49)
Le operazioni di pulizia sono esere effettuate collegando l'utensile a un aspirapolvere o un raccoglitore di polveri Makita. Se si applica un estrattore di polvere al raccoglitore a grande aperture, riadattare il raccoglitore di polvere per garantire cheesso disponga di una grande aperture.
Spostamento della macchina (Fig. 50)
-
Sollevare la maniglia per spostare la macchina.
-
Durante il trasporto, la guida della sega a nastro deve essere sempre completamente abbassata e vicina al ravolo.
- Nonutilizzare la guida per la manipolazione o il trasporto.
ATTENZIONE:
- Se la manigliaiene sollevata troppo, la macchina potrebberovesciarsi.
MANUTENZIONE
ATTENZIONE:
- Prima di effettuare controli e operazioni di manutenzione, verificare sempre che l'utensile sia spento e scollegato.
AVVISO:
- Evitare assolutamente l'uso di benzina, diluenti, solventi, alcol o sostanze simili. Potrebbero verificarsi scoloriture, deformazioni o incrinature.
Pulizia
Eliminare la segatura e i trucoli periodicamente. Pulire con attenzione il coprilama e le parti mobili all'interno dell'utensile.
Lubrificazione
Per mantenere la sega a nastro in buone condizioni e per garantire la massima durata di servizio, oliare o ingrassare le parti in movimento e in rotazione periodicamente.
Per ridurre il rumore emesso, assicurarsi che la lama sia affiliata e pulita.
Per mantenere la sicurezza e l'affidabilità del prodotto, le riparazioni e qualiasi另一 tra operazione di manutenzione o regolazione devono essere eseguite dai centri assistenza autorizzati Makita, utilizzato sempre parti di ricambio Makita.
ACCESSORI
ATTENZIONE:
-
Si consiglia l'uso dei seguenti accessori per l'utensile Makita descritto in quello manuale. L'uso di qualsiasi altri accessori potrebbe provocare infortuni. Utilizzare gli accessori esclusivamente per l'uso dichiarato. Per l'assistenza e per ulteriori informazioni su tali accessori, rivolgersi al centro assistenza Makita di zona.
-
Supporto della sega a nastro
- Chiave esagonale
- Guida di taglio
- Guida per augnature
- Accessorio per taglio circolare
- Base di prolunga
- Accessorio per nastro abrasivo
Solo per i paesi europei
Rumorosità
I tipici livelli di rumore ponderati A sono:
Livello di pressione sonora: 81 dB (A)
Livello di potenza sonora: 94 dB (A)
Variazione (K): 3 dB (A)
Indossare una protezione acustica.
Questi valori sono stati ottenuti in conformità con la norma EN61029.
Dichiarazione di conformità CE
Makita Corporation, in qualità di produttore responsablee, dichiara che le macchine Makita indicate di seguito:
Denominazione della macchina:Sega a nastro
N. modello/Tipo: LB1200F
appartengono a una produzione in series e
sono conformi alle seguenti direttive europee: 2006/42/CE
Sono inoltre prodotti in conformità con gli standard o i documenti standardizzati riportati di seguito:
EN61029
N. della Certificazione CE M6A 10 05 26932 017
Esame Certificazione CE eseguito da:
N. di identificazione 0123
La documentazione technique viene conservata dal rappresentante autorizzato in Europa, ovvero:
Makita International Europe, Ltd.,
