MODE D'EMPLOI TGL 750 SCHOLTES

Raccordement électrique

Raccordement gaz

Plaquette signalétique

\section*{Caractéristiques des brûleurs et des injecteurs}

Description de l'appareil, 29

Vue d'ensemble

Mise en marche et utilisation, 30-31

Conseils pratiques pour l'utilisation des brûleurs

Quelques conseils utiles pour bien utiliser votre table de cuisson.

Table de cuisson vitrocéramique

Précautions et conseils, page 32

Sécurité générale

Mise au rebut

Nettoyage et entretien, 33

Mise hors tension

Nettoyage de l'appareil

Entretien des robinets à gaz

Anomalies et remèdes, 34

Scholtès

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre appareil.

Les appareils sont réglés en usine pour (voir la plaquette d'immatriculation et la plaquette de prédéposition gaz de l'appareil) :

• gaz Naturel Categorie II2E+3+ pour la France;
• gaz Naturel Catégorie II2E+3+ pour la Belgique;
• Gaz Naturel Catégorie I2L pour la Hollande.

Un ultérieur réglage n'est donc pas nécessaire.

Conditions réglementaires d'installation (pour la France)

Le raccordement gaz devra être fait par un technicien qui assure la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d'installation, quoique simples, sont délicates et primordiales pour que votre table de cuisson vous rende le meilleur service. L'installation doit être effectuée conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

• Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments d'habitation et de leurs dépendances.
• Norme DTU P45-204. Installations de gaz (anciennement DTU n° 61-1 - Installations de gaz - Avril 1982 + additif n°1 Juillet 1984).
• Règlement sanitaire départemental.

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils). ! L'installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens. ! Cet appareil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes : Pour la France selon les Normes Nationales en vigueur. - Pour la Belgique NBN D51-003 et NBN D51-001 en vigueur. - Pour le Luxembourg selon les Normes Nationales en vigueur.

En cas de cheminée ou conduit de fumée ramifié (réservé aux appareils de cuisson)

Directement à l'extérieur.

• Pour la Hollande, la norme NEN-1078 en vigueur s'applique.

Il faut observer les conditions suivantes :

Exemples d'ouverture de ventilation pour l'air comburant

• La piè d'évacuation vers l'extérieur des fumées de combustion, réalisé au moyen d'une hotte ou par un ventilateur électrique qui entre automatiquement en fonction dès que l'on allume l'appareil.
• La piè qui permet un apport d'air nécessaire à une combustion régulière. Le flux d'air nécessaire à la combustion ne doit pas être inférieur à 2 m³/h par kW de puissance installée. Le système peut être réalisé en

prélevant l'air directement de l'extérieur du bâtiment au moyen d'un conduit d'au moins 100 cm² de section utile qui ne risque pas d'être bouché accidentellement.

Ou, de manière indirecte depuis des locaux adjacents et équipés d'un conduit de ventilation avec l'extérieur comme susmentionné ; ces locaux ne doivent pas être des parties communes du bâtiment, des chambres à coucher ou des locaux à risque d'incendie.

• (Pour la France et la Belgique) Les gaz de pétrole liquéfiés, plus lourds que l'air, se déposent et stagnent vers le bas. Les locaux qui contiennent des bouteilles de G.P.L. doivent donc prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu'elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreposées dans des locaux qui se trouvent au-dessous du niveau du sol (caves, etc.). Il est opportun de n'entreposer dans le local que la bouteille que vous êtes en train d'utiliser, placée de façon à ne pas être sujette à l'action directe des sources de chaleur (fours, feux de bois, poêles, etc.) qui peuvent atteindre des températures dépassant 50°C.

Encastrement

Les tables de cuisson gaz et mixtes ont un indice de protection contre les surchauffes de type X, on peut par conséquent les installer à côté de meubles dont la hauteur ne dépasse pas celle du plan de cuisson. Pour

Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes :

• Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 600 mm du bord du plan.
• Les hottes doivent être installées conformément aux instructions reportées dans leur notice d'installation et à au moins 650 mm de distance.
• Les éléments hauts jouxtant la hotte doivent être

placés à au moins 42 de travail (voir figure).

En cas d'installation de la table de cuisson sous un élément haut, ce dernier devra être monté à au moins 70

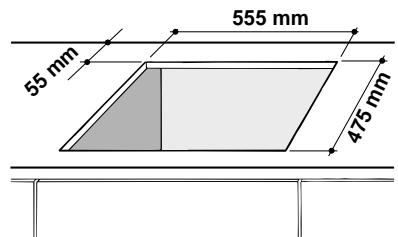

La découpe du meuble doit

avoir les dimensions indiquées sur la figure.

Des crochets de fixation sont prévus pour fixer la table sur des plans de 20 à 40 mm d'épaisseur. Pour bien fixer la table, utilisez tous les crochets fournis.

• Si la table n'est pas installée au-dessus d'un four à encastrer, il faut monter un panneau d'isolation en bois. Il faut le monter à au moins 20 mm de distance du bord inférieur de la table.

Schéma de fixation des crochets

Position du crochet pour plan H=20mm

Position du crochet pour plan H=30mm

Position du crochet pour plan H=40mm

Devant Derrière

Utilisez tous les crochets compris dans le sachet "accessoires".

Aération

Pour garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrière. Il est conseillé d'installer le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui continu qui ait une ouverture d'au moins 45 x 560 mm (voir figures).

! La table ne peut être installée qu'au-dessus de fours encastrables équipés d'une ventilation de refroidissement.

Raccordement électrique

Les tables munies d'un cordon d'alimentation tripolaire sont prévues pour un fonctionnement à courant alternatif à la tension et à la fréquence d'alimentation indiquées sur la plaquette des caractéristiques (placée sous la table de cuisson). Le conducteur de terre du câble est jaune/vert. En cas d'installation au-dessus d'un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité électrique mais aussi pour simplifier, au besoin, l'extraction du four.

Branchement du câble d'alimentation au réseau électrique

Montez sur le câble une prise normalisée adaptée à la charge indiquée sur l'étiquette des caractéristiques. En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le câble d'alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi ;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;
• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilise ni rallonges ni prises multiples.

! Après l'installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles.

! Le câble ne doit être ni plié ni excessivement écrasé. Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Pour la France

Raccorder l'appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz.

d'alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux normes en vigueur.

Pour un fonctionnement en toute sécurité, pour l'emploi correct de l'énergie et une plus longue durée de vie de l'appareil, vérifier si la pression d'alimentation respecte bien les valeurs indiquées dans le tableau 1 "Caractéristiques des brûleurs et des injecteurs".

• Pour la Belgique, le Luxembourg et la Hollande, r effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux normes en vigueur. Pour relier l'appareil à la canalisation du gaz naturel, II2E+3+ pour la Belgique et I2L pour la Hollande, il faut avant tout installer le raccord "R" (disponible sur demande auprès du Service d'Assistance Technique Ariston) avec son joint d'étanchéité "G" sur le raccord en forme de "L" situé sur le tuyau de raccordement gaz (voir figure). Le raccord est fourni avec un filetage conique mâle pas 1/2 gaz. Le raccordement doit être réalisé au moyen :
• ou d'un tuyau rigide (pour la Belgique selon les Normes NBN D51-003
• ou d'un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filetés.

En amont de l'appareil, il faut installer un robinet d'arrêt du gaz (pour la Belgique, marqué A. G. B) ; il devra être installé de manière à pouvoir le manœuvrer facilement. Pour le Luxembourg et la Hollande, se conformer aux normes nationales en vigueur.

Raccordement par tuyau rigide (cuivre ou acier)

Le raccordement à l'installation de gaz doit être effectué de manière à ce que l'appareil ne subisse aucun type de contrainte.

La rampe d'alimentation de l'appareil est munie d'un raccord en "L" orientable dont l'étanchéité est assurée par un joint. S'il vous faut inverser le raccord, vous devez obligatoirement remplacer le joint d'étanchéité (fourni avec l'appareil). Le raccord d'entrée du gaz à l'appareil est filtré 1/2" gaz mâle cylindrique.

Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filetés.

Le raccord d'entrée du gaz à l'appareil est filtré 1/2" gaz mâle cylindrique.

La mise en œuvre de ces tuyaux doit être effectuée de façon à ce que, même au maximum de leur extension, ils ne dépassent pas 2000 mm de long. Après raccordement, assurez-vous que le tuyau métallique flexible ne touche pas à des parties mobiles et n'est pas écrasé.

! N'utilisez que des tuyaux conformes et des joints d'étanchéité conformes aux textes réglementaires applicables dans le pays.

Vérification de l'étanchéité

Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.

Adaptation aux différents types de gaz (pour la France et la Belgique)

Pour adapter la table à un type de gaz autre que celui pour lequel elle a été prévue (indiqué sur l'étiquette fixée sous la table ou sur l'emballage), il faut changer les injecteurs des brûleurs en procédant comme suit :

1. Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.
2. Dévissez les injecteurs à l'aide d'une clé à tube de 7 mm et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 "Caractéristiques des brûleurs et des injecteurs").
3. Remontez les différentes parties en effectuant les opérations dans le sens inverse.
4. En fin d'opération, remplacez l'étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente.

Remplacement des injecteurs sur le brûleur à deux flammes indépendantes :

• Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement. Le brûleur est formé de deux parties distinctes (voir figure).

• Dévissez les injecteurs à l'aide d'une clé en tube de 7 mm. Le brûleur intérieur a un injecteur, le brûleur extérieur en a deux (de même dimension). Remplacez les injecteurs par d'autres appropriés au nouveau type de gaz (voir tableau 1).
• Remontez les différentes parties en effectuant les opérations dans le sens inverse.
• Réglage de l'air primaire des brûleurs (pour la France et la Belgique)

Les brûleurs ne nécessitent aucun réglage de l'air primaire.

• Réglage de minima (pour la France et la Belgique)
• Placez le robinet sur la position de minima.
• Déposez la manette et tournez la vis de réglage positionnée à l'intérieur ou sur le côté de la tige du robinet jusqu'à ce que vous obteniez une petite flamme régulière ;
• Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d'ouverture maximale.

et vice versa à plusieurs reprises. Vérifiez ainsi qu'il n'y ait pas d'extinction du brûleur.

1. En cas de mauvais fonctionnement du dispositif de sécurité gaz (thermocouple) équipant certains appareils, quand les brûleurs sont au minimum, augmentez leur débit en agissant sur la vis de réglage.
2. Après avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériel équivalent.

! En cas de gaz liquéfiés, il faut visser à fond la vis de réglage. ! En fin d'opération, remplacez l'ancienne étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-Vente. ! Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée, un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays).

PLAQUETTE SIGNALETIQUE
Raccordements électriques	tension 220-240V ~ 50/60Hz
CE	Cet apparéil est conforme aux Directives Communautaires suivantes : - 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives - 89/336/CEE du 03/05/89 (Compatible Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. - 90/336/CEE du 29/06/90 (Gaz) et modifications successives. - 2002/96/CEE

Caractéristiques des brûleurs et des injecteurs

Tableau 1 (Pour la France et la Belgique)			Gaz liquidés					Gaz natural
Brûleur	Diamètre (mm) (mm)	Puisance thermique kW (p.c.s.)*Rédu.	Puisance thermique kW (p.c.s.)*Nomin.	By-pass 1/100 (mm)	Injecteur 1/100 (mm)	Débit*(g/h)		Injecteur 1/100 (mm)	Puisance thermique kW (p.c.s.)*Nomin.	Débit*(l/h) G20	Puisance thermique kW (p.c.s.)*Nomin.	Débit*(l/h) G25
						Butane	Propane
Rapide (R)	100	0,70	3,00	40	86	218	214	116	3,00	286	3,00	332
Rapide réduit (RR)	100	0,70	2,60	40	80	189	186	110 (Y)	2,60	248	2,60	288
Semi Rapide (S)	75	0,40	1,90	30	70	138	136	106	1,90	181	1,90	218
Auxiliaire (A)	55	0,40	1,00	30	50	73	71	79	1,00	95	1,00	111
Triple Couronne (TC)	130	1,30	3,30	57	87	240	236	131	3,60	309	3,30	360
Ultra-Rapide (UR)	100	0,70	3,40	40	91	247	243	123	3,40	324	3,40	376
Deux flammes (DCDR interieur)	30	0,40	0,90	30	44	65	64	74	0,90	86	0,90	100
Deux flammes (DCDR extérieur) 2 injecteurs	130	1,30	4,10	57	70	298	293	110	4,10	390	4,10	454
Pressions d'alimentation (Pour la France)	Nominate (mbar)					28-30	37	20			25
	Minimum (mbar)					20	25	17			20
	Maximum (mbar)					35	45	25			30
Pressions d'alimentation (Pour la Belgique)	Nominate (mbar)					28-30	37	20			25
	Minimum (mbar)					20	25	15			15
	Maximum (mbar)					35	45	25			30

Pour la Hollande				Gaz Naturesl
Brûleur	Diamètre (mm)	Puisance thermique kW (p.c.s. *)		Injecteur 1/100 (mm)	Débit* (l/h)
		Nominal	Réduit		G 25
Rapide (R)	100	3,00	0,70	116	332
Rapide Réduit (RR)	100	2,60	0,70	110 (Y)	288
Semi Rapide (S)	75	1,90	0,40	106	218
Auxiliaire (A)	55	1,00	0,40	79	111
Triple Couronne (TC)	130	3,30	1,30	131	360
Ultra-Rapide (UR)	100	3,40	0,70	123	376
Deux flames (DCDR interieur)	30	0,90	0,40	74	86
Deux flames (DCDR extérieur) 2 injecteurs	130	4,10	1,30	110	390
Pression de alimentation	Nominale (mbar)			25
	Minimum (mbar)			20
	Maximum (mbar)			30

• A 15 °C et 1013 mbar - gaz sec. Propane P. C. S. = 50,37 MJ/kg. Butane P. C. S. = 49,47 MJ/kg. Naturel G20 P. C. S. = 37,78 MJ/m³. Naturel G25 P. C. S. = 32,49 MJ/m³.

TGL 640

TGL 641

TGL 750

TGL 751

! La table ne peut être installée qu'au-dessus de foyers encastrés équipés de ventilation de refroidissement.

Vued'ensemble

Manettes de commande des brûleurs gaz

• Les BRULEURS GAZ existent en plusieurs dimensions et puissances. Choisissez celui qui correspond le mieux au diamètre de votre casserole.
• Manettes de commande des BRULEURS GAZ pour le réglage de la flamme ou de la puissance.

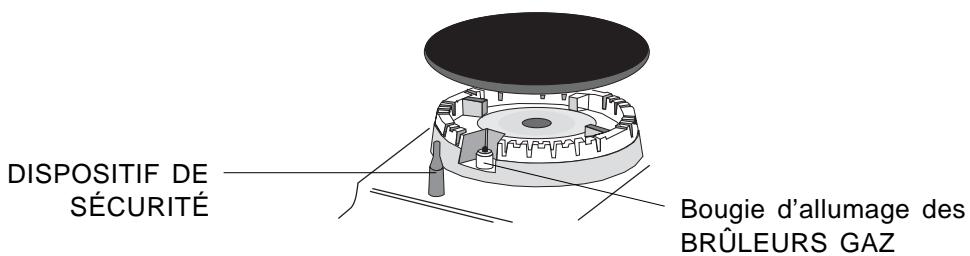

• La bougie d'allumage des BRÛLEURS GAZ permet l'allumage automatique du brûleur sélectionné.
• DISPOSITIF DE SÉCURITÉ : en cas d'extinction accidentelle de la flamme, coupez immédiatement l'arrivée du gaz.

Mise en marche et utilisation

La position du brûleur gaz ou de la plaque électrique correspondante est indiquée sur chaque manette.

Brûleurs à gaz

Chaque manette permet de régler le brûleur sélectionné comme suit :

0 Eteint

Maximum

Minimum

Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond et tournez la manette correspondante dans le sens inverse des aiguilles d'une montre pour sélectionner la position de puissance maximale.

Sur les modèles équipés d'un dispositif de sécurité gaz, appuyez pendant au moins 2 à 3 secondes sur la manette pour permettre au dispositif de se réchauffer.

Pour allumer un brûleur sur les modèles équipés de bougie d'allumage, appuyez ensuite à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à sa position de puissance maximale.

En cas d'extinction accidentelle des flammes du brûleur, tournez la manette jusqu'à l'arrêt et attendez au moins 1 minute avant de tenter de rallumer.

Pour éteindre le dans le sens des aiguilles d'une montre pour la ramener en face du symbole "0".

Le brûleur à "deux flammes indépendantes"

Ce brûleur à gaz est formé de deux anneaux de flamme concentriques pouvant fonctionner ensemble ou séparément. Leur utilisation conjointe à un réglage maximum permet d'obtenir une puissance élevée qui réduit considérablement les temps de cuisson par rapport aux brûleurs traditionnels. Le double anneau de flamme permet de plus une distribution plus uniforme de la chaleur sur le fond de la casserole, surtout si vous utilisez les deux brûleurs à leur réglage minimum.

Pour une utilisation optimale du foyer double flamme, ne réglez jamais simultanément la couronne du centre sur sa position minimale et la couronne extérieure sur sa position maximale.

Vous pouvez utiliser des casseroles de toute dimension ; pour les plus petites, n'allumez que le brûleur intérieur. Chaque couronne composant le brûleur "deux flammes indépendantes" a sa propre

manette de commande.

La manette est caractérisée par le symbole de l'anneau extérieur.

contrôle

la manette caractérisée par le symbole de l'anneau intérieur ;

contrôle

Pour allumer l'anneau souhaité, appuyez à fond sur la manette correspondante en tournant dans le sens inverse des aiguilles d'une montre jusqu'à la position maximum. Le brûleur est équipé d'un allumage électronique qui est activé automatiquement par pression sur la manette.

Le brûleur étant équipé d'un dispositif de sécurité de flamme, appuyez pendant au moins 2 à 3 secondes sur la manette pour permettre au dispositif de se réchauffer.

Pour le réglage du brûleur choisi, servez-vous de la manette correspondante, comme suit :

0 Eteint

Maximum

Minimum

Pour éteindre le brûleur, tournez la manette dans le sens des aiguilles d'une montre pour la ramener en face du symbole "0".

Conseils pratiques pour l'utilisation des brûleurs

Pour obtenir un meilleur rendement, n'oubliez pas :

• d'utiliser des récipients appropriés à chaque brûleur (voir tableau) pour éviter que les flammes ne dépassent de sous les casseroles.
• Il est recommandé d'utiliser des casseroles à fond plat et avec couvercle.
• de tourner la manette dans la position minimum au moment de l'ébullition.

Brûleur	Ø Diamètre du réceptant (cm)
A. Auxiliaire	6 – 14
B. Demi-Rapide	15 – 20
C. Rapide	21 – 26
U. Ultra-Rapide	21 – 26
RR. Rapide reduite	21 – 26
D. Triple couronne	24 – 26
I. Deux flammes (DC-DR interieur)	10 - 14
I. Deux flammes (DC-DR extérieur)	24 - 28

! Sur les modèles munis d'une grille de réduction (voir fig.), cette dernière ne doit être utilisée que sur le brûleur Deux flammes extérieur (DCDR extérieur), lorsque l'on utilise des récipients WOK.

Pour désigner le type de brûleur, reportez-vous aux dessins figurant dans le paragraphe "Caractéristiques des brûleurs et des injecteurs".

Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Ce mode d'emploi concerne un appareil à encastrer de classe 3.
• Pour bien fonctionner, les appareils à gaz ont besoin d'un apport d'air régulier. Il est important de vérifier, lors de leur installation, que tous les points indiqués dans le paragraphe relatif à leur "Positionnement" soient respectés.
• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation.
• Cet appareil a été conçu pour un usage familial, de type non professionnel.
• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité. Il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touchez pas à l'appareil si vous êtes pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.
• Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi.
• Évitez que le cordon d'alimentation d'autres petits électroménagers ne touche les parties chaudes du four.
• Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas être bouchés.
• Contrôlez toujours que les manettes sont bien dans la position "0" quand l'appareil n'est pas utilisé.
• Ne tirez surtout pas sur le câble pour débrancher
• N'effectuez aucune opération de nettoyage ou d'entretien sans avoir au préalable débranché
• En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (voir Assistance).
• Faites attention à ce que les manches des casseroles soient toujours tournés vers l'intérieur de la table de cuisson pour éviter tout risque d'accident.
• N'abaissez pas le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.
• Ne laissez pas la plaque électrique allumée sans casserole dessus.
• N'utilisez pas de casseroles instables ou déformées.
• Essuyez tout liquide pouvant se trouver sur le couvercle avant de l'ouvrir.
• Ce dernier pouvant représenter un danger, évitez que des enfants ou des personnes vulnérables aient accès à la zone de cuisson vitrocéramique (s'il y en a une), pendant et immédiatement après son fonctionnement, car elle reste chaude pendant au moins une demi-heure après son extinction.
• Faites appel aux centres de service après-vente agréés par le fabricant surface vitrocéramique.
• Débranchez l'appareil de la ligne électrique amique.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2002/96/CE sur les Déchets des Équipements Électriques et Électroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposé sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs pourront confier leur appareil usagé au service de collecte des collectivités locales ou de leurs groupements, ou si la législation nationale le permet, le rendre au revendeur lors de l'achat d'un nouvel appareil similaire.

Tous les principaux fabricants d'appareils ménagers travaillent activement à la création et à la gestion de systèmes de collecte et d'enlèvement des appareils usagés.

Mise hors tension

Avant toute opération de nettoyage ou d'entretien, coupez l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

! N'utilisez pas de détergents abrasifs ou corrosifs, tels que détachants et dérouilleurs, poudres à récurer et éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.

! Ne nettoyez jamais l'appareil avec des nettoyeurs vapeur ou haute pression.

Pour un entretien courant, passez une éponge humide sur la surface et séchez avec du papier essuie-tout. - Les parties démontables des brûleurs doivent être lavées fréquemment à l'eau chaude avec du détergent en éliminant soigneusement toute incrustation. - Dans le cas de tables équipées d'allumage automatique, nettoyez fréquemment et soigneusement l'extrémité des dispositifs d'allumage électronique instantané et vérifiez que les orifices de sortie du gaz ne sont pas bouchés. - Des taches peuvent se former sur l'acier inox si ce dernier reste trop longtemps au contact d'une eau très calcaire ou de détergents agressifs (contenant du phosphore). Il est conseillé de rincer abondamment et d'essuyer après le nettoyage. Mieux vaut essuyer aussi tout débordement d'eau.

Entretien des robinets de gaz

Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.

Cette opération doit être effectuée par un technicien agréé par le fabricant.

Il peut arriver que l'appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d'appeler le service après-vente, voyons ensemble que faire. Vérifiez avant tout s'il n'y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l'appareil sont bien ouverts.

Anomalies

Le brûleur ne s'allume pas ou la flamme n'est pas uniforme.

La flamme s'éteint dans les versions équipées de sécurité de flamme.

Le brûleur s'éteint quand il est réglé sur la position de minimum.

Les casseroles sont instables.

• Les orifices de sortie du gaz ne sont pas bouchés.
• Les pièces amovibles composant le brûleur sont bien montées et correctement positionnées.
• vous avez bien appuyé à fond sur la manette.
• pendant un laps de temps suffisant pour permettre l'activation .
• I . Les minima n'ont pas bien été réglés.
• le fond de la casserole est parfaitement plat
• La casserole est bien placée au centre du brûleur.
• la position des grilles n'a pas été inversée par hasard.

Si, malgré tous ces contrôles, votre appareil ne fonctionne toujours pas et l'inconvénient persiste, faites appel à notre station technique. Indiquez-lui :

• le modèle de votre appareil (Mod.)
• son numéro de série (S/N)

Ces informations figurent sur la plaque signalétique apposée sur votre appareil et/ou sur son emballage.

Ne faites jamais appel à des techniciens non agréés et refusez toujours l'installation de pièces détachées non originales.

Instalación,37-38

Colocacion

Connexion électrique

Connexion de gaz

Plaque de caractéristiques
