Type de produit	Plaque de cuisson encastrable
Marque	ROSIERES
Modèle	DVB11CPN
Tension d'alimentation	230 V
Courant nominal	16 A
Puissance maximale	2400 W
Alimentation électrique	Monophasé, câble H05RR-F 3×1,5 mm²
Nombre de zones de cuisson	1 zone (plaque domino)
Type de cuisson	Grilloir avec 12 positions de réglage
Accessoires inclus	Bac à roche lavique, pattes de fixation, joint d'étanchéité
Matériaux	Vitrocéramique, acier inoxydable
Installation	Encastrable dans plan de travail de 25 à 40 mm d'épaisseur
Usage prévu	Domestique, non professionnel
Nettoyage	Produits non abrasifs, racloir à verre, pierre lavée et bac lavable au lave-vaisselle
Sécurité	Surface brûlante, éviter chocs sur vitrocéramique, ne pas utiliser de nettoyeur vapeur
Garantie	Certificat de garantie fourni, SAV après-vente
Options de montage	Juxtaposable avec d'autres plaques domino

FOIRE AUX QUESTIONS - DVB11CPN ROSIERES

Quelles sont les dimensions exactes de la plaque DVB11CPN ?

Les dimensions ne sont pas précisées dans la notice, mais il s'agit d'une plaque domino standard d'environ 30 x 50 cm. Consultez le schéma de découpe dans la notice pour des mesures précises.

Comment installer la plaque de cuisson ROSIERES DVB11CPN ?

L'installation est à la charge de l'acheteur. Découpez un plan de travail de 25 à 40 mm d'épaisseur en respectant les distances minimales : 150 mm des parois latérales et 55 mm de la paroi arrière. Utilisez les pattes de fixation fournies et appliquez le joint d'étanchéité sur tout le périmètre. Lisez attentivement la section Montage de la notice.

Quel type de câble électrique utiliser pour le branchement ?

Utilisez un câble en caoutchouc type H05RR-F de section 3×1,5 mm². Le conducteur de terre (jaune-vert) doit être plus long de 10 mm. La fiche doit être accessible et adaptée à la puissance de 2400 W.

Comment nettoyer la vitrocéramique sans l'abîmer ?

Nettoyez après refroidissement avec un chiffon humide ou de la soude chaude. Pour les incrustations, utilisez un racloir à vitre (manche non plastique). Évitez les produits abrasifs, les éponges métalliques et les nettoyeurs vapeur. Les taches d'eau peuvent être traitées au vinaigre ou anticalcaire.

Puis-je utiliser de l'eau à la place de la roche lavique ?

Oui, vous pouvez remplacer la roche lavique par de l'eau. Remplissez le bac d'au moins 3 cm d'eau. Cela élimine les odeurs sans compromettre le fonctionnement du barbecue.

Comment régler la puissance de cuisson ?

Tournez le bouton de 1 à 12. La position 12 correspond à la puissance maximale (grilloir). Les positions intermédiaires offrent une cuisson plus uniforme. Un voyant s'allume pour indiquer le chauffage.

Que faire si la plaque ne chauffe pas ?

Vérifiez d'abord que la fiche est bien branchée et que le disjoncteur n'a pas sauté. Si le problème persiste, éteignez l'appareil et contactez le Service Après-Vente. Ne tentez pas de réparation vous-même.

La plaque peut-elle être juxtaposée à d'autres plaques domino ?

Oui, la DVB11CPN peut être installée à côté d'autres plaques domino ROSIERES. Utilisez le support en acier fourni pour assurer l'étanchéité entre les deux plaques.

Quels sont les risques de sécurité à connaître ?

Les surfaces deviennent brûlantes : tenez les enfants éloignés. Ne faites pas tomber d'objets durs sur la vitrocéramique. En cas de fissure, stoppez immédiatement l'utilisation. Assurez-vous que les câbles d'autres appareils ne touchent pas les surfaces chaudes.

La garantie est-elle incluse ?

Oui, l'appareil est livré avec un certificat de garantie. Conservez-le ainsi qu'un justificatif d'achat (facture, ticket) pour faire appel au Service Après-Vente agréé.

MODE D'EMPLOI DVB11CPN ROSIERES

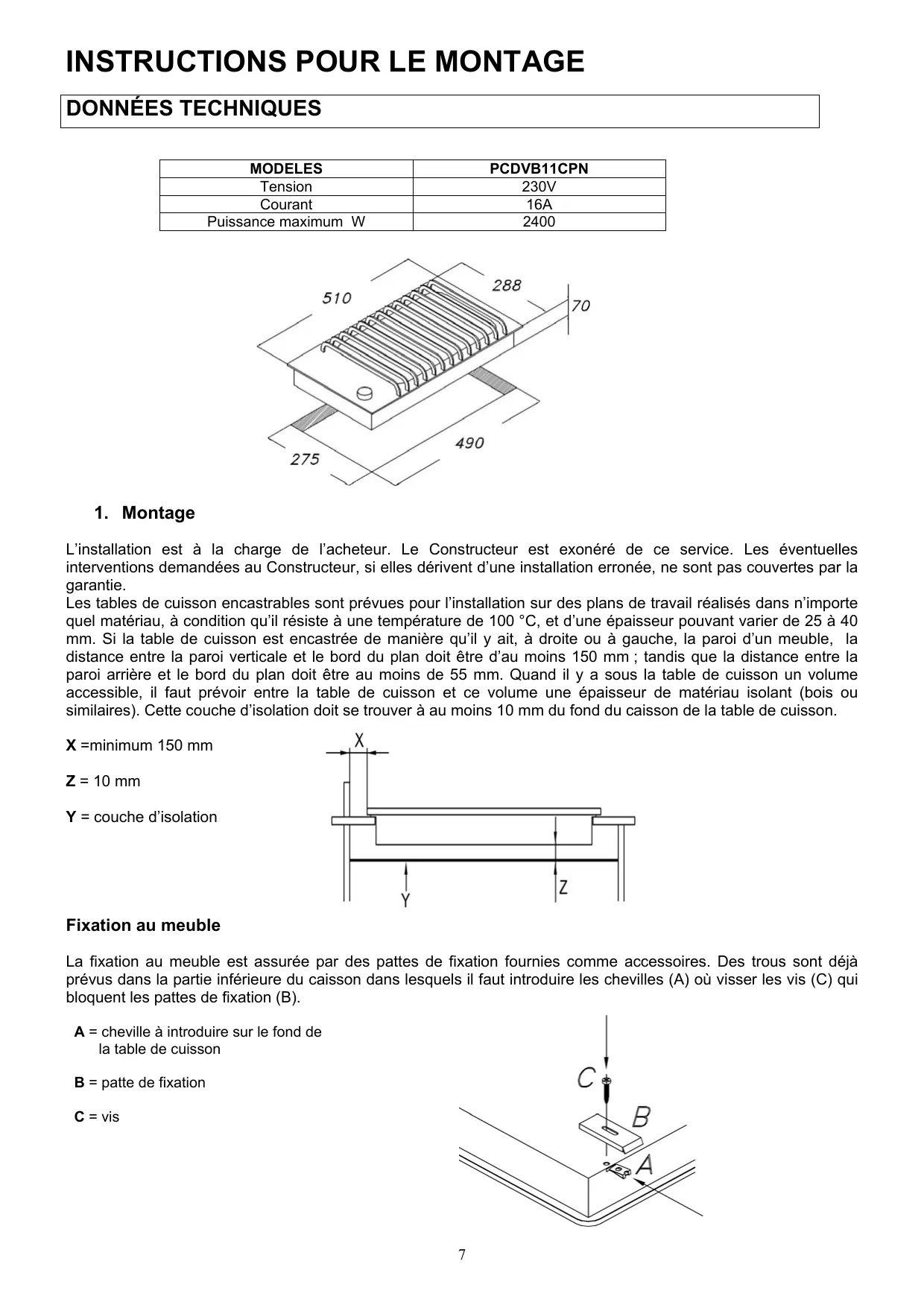

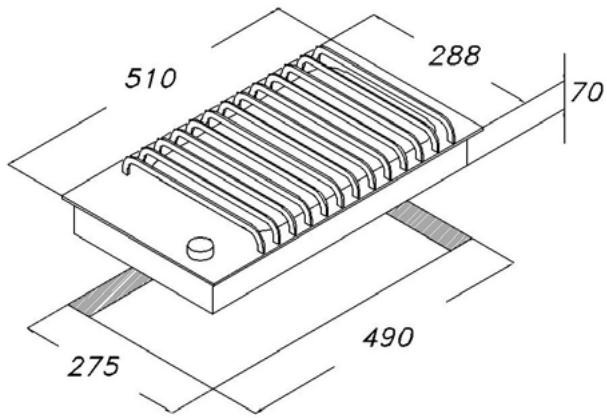

Données techniques

MODELES	PCDVB11CPN
Tension	230V
Courant	16A
Puissance maximum W	2400

1. Montage

L'installation est à la charge de l'acheteur. Le constructeur est exonéré de ce service. Les éventuelles interventions demandées au constructeur, si elles dérivent d'une installation erronée, ne sont pas couvertes par la garantie.

Les tables de cuisson encastrables sont prévues pour l'installation sur des plans de travail réalisés dans n'importequel matériel, a condition qu'il résiste à une température de 100°C, et d'une epaisseur pouvant varier de 25 à 40 mm. Si la table de cuisson est encastrée de manière qu'il y ait, a droite ou a gauche, la paroi d'un meuble, la distance entre la paroi verticale et le bord du plan doit etre d'au moins 150~mm; tandis que la distance entre la paroi arriere et le bord du plan doit etre au moins de 55 mm. Quand il y a sous la table de cuisson un volume accessible, il faut prevoir entre la table de cuisson et ce volume une epaisseur de materiaiu isolant (bois ou similaires). Cette couche d'isoation doit se trouver a au moins 10mm du fond du caisson de la table de cuisson.

X = minimum 150 mm

Z=10mm

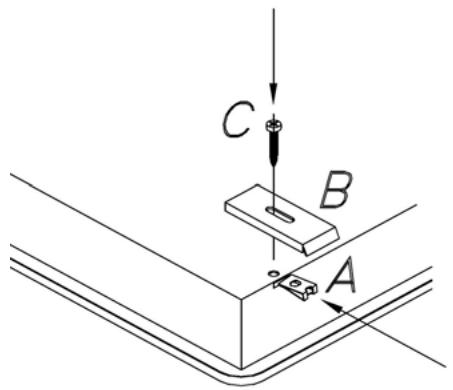

La fixation au meuble est assurée par des pattes de fixation fournies comme accessoires. Des trous sont déjà prévus dans la partie inférieure du caisson dans lesquels il faut introduire les chevilles (A) où visser les vis (C) qui bloquent les pattes de fixation (B).

A = cheville à introduire sur le fond de la table de cuisson

B = patte de fixation

C = vis

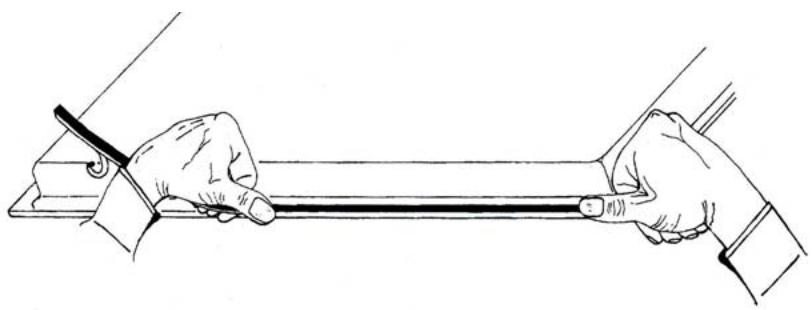

Application jointe

Important - La figure ci-dessous indique comment appliquer le joint sur tout le périmètre.

Cet appareil a été conçu pour un usage de type non professionnel à l'intérieur d'habitations.

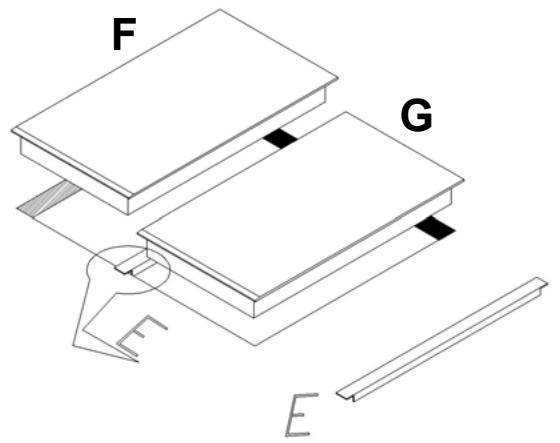

Juxtaposition de deux tables de cuisson domino ou plus

Effectuer une découpe dans le plan de travail de manière à pouvoir encastrer deux tables de cuisson domino ou plus. Tout d'abord, positionner le support en acier (E) fourni dans l'emballage puis encastrer la table de cuisson (G) comme l'indique la figure ci-dessous. Dans l'espace resté libre, encastrer la table de cuisson (F).

Le support en acier, avec le joint présent sur les deux tables de cuisson domino, garantira une fermeture étanche contre l'éventuelle infiltration de liquides.

La fixation des dominos au plan de travail s'effectue en utilisant les pattes de fixation fournies.

2. Branchement électrique

Contrôler les données figurant sur la plaque située sur le fond de la table de cuisson puis s'assurer que la tension nominale du secteur et la puissance disponibles sont adaptées à son fonctionnement.

Avant d'effectuer le branchement, vérifier l'efficacité de l'installation de mise à la terre. La mise à la terre de l'appareil est rendue obligatoire par la réglementation en vigueur. Le constructeur décline toute responsabilité pour les évventuels dommages aux personnes ou aux choses dérivant de la non-observation de cette norme.

Pour les éventuels modèles dépourvus de fiche, monter sur le câble une fiche normalisée en mesure de supporter la charge indiquée sur la plaquette. Le conducteur de terre du câble est identifié par les couleurs jaune/vert. Dans tous les cas, la fiche doit être accessible.

Si l'on désire réaliser un branchement fixe et direct, il faudra intercaler, entre l'appareil et la ligne d'alimentation, un dispositif omnipolaire d'interruption avec une distance entre les contacts d'au moins 3 mm.

Pour connecter le câble d'alimentation électrique à la table de cuisson, il faut enlever le couvercle du bornier de manière à accéder aux bornes internes. Une fois la connexion effectuée, le câble doit être bloqué avec le système de fixation fourni et le couvercle du bornier doit être remis immédiatement.

En cas de remplacement du cable d'alimentation, le conducteur de terre (jaune-vert) doit être obligatoirement plus long de 10 mm par rapport aux conducteurs de phase.

Utiliser exclusivement un câble en caoutchouc type H05RR-F, la section des conducteurs doit être de 3× 1.5mm

Déclaration DE CONFORMITE. Cet apparéil, dans les parties destinées à entraîr en contact avec des substances alimentaires, est conforme à la prescription de la directive CEE89/109 et au Décret Législatif de transposition N° 108 du 25/01/92.

Important : Avant de cuisiner pour la première fois, il faut nettoyer le plan de cuisson. Après cela, on passera à l'allumage de l'élément chauffant (résistance) pendant 5 minutes à la température maximum. On éliminera ainsi le risque que durant la cuisson la nourriture absorbe l'odeur que la résistance émanera au premier allumage.

Pour cuisiner il faut tourner le bouton placé sur la partie frontale du plan de cuisson. Le voyant qui s'allume indique l'allumage du plan de cuisson et le chauffage de la résistance, qui peut cuire plus ou moins rapidement en fonction de la position du bouton, de 1 à 12.

À la position 12 on entendra un léger déclic qui indique la sélection maximum possible. La résistance deviendra bientôt brûlante et la cuisson sera du type « grilloir »

Tandis que dans les positions intermédiaires, on aura une cuisson plus uniforme même dans les parties internes de la nourriture. Ces positions sont conseillées pour la cuisson de plats délicats.

VOYANT

Le bac contient de la roche lavique dont la fonction est d'absorber les gouttes d'huile et de graisse qui se produisent durant la cuisson. En outre, elle accumule la chaleur de la résistance, permettant d'obtenir une grillade plus informe, qui ressemble beaucoup à celle obtenue en utilisant le charbon de bois. Pour obtenir de meilleurs résultats, nous conseillons de préchauffer la roche lavique pendant au moins 10 minutes sur les positions plus basses, avant la cuisson des plats.

À la place de la roche lavique on peut utiliser de l'eau (le niveau conseillé dans le bac doit être d'au moins 3 cm). Elle élimine la formation d'odeurs désagréables sans compromettre le fonctionnement du barbecue.

Notes importantes

Attention : Les surfaces des zones de cuisson deviennent brûlantes durant l'emploi. Pour cette raison, il est conseillé de garder les enfants loin de leur portée.

Éviter de faire tomber des objets durs sur les surfaces en verre. Dans certaines conditions, le matériel est sensible aux charges mécaniques. Des charges d'impact ponctuelles peuvent causer la rupture des surfaces. En cas de ruptures, de fissures ou de fêures sur le plan en vitrocéramique, il faut interrompre immédiatement l'utilisation du plan de cuisson et contacter le service clients.

Il est en outre nécessaire de s'assurer que les câbles et les fiches des appareils ménagers éventuels, placés dans des prises voisines, n'entrent jamais en contact avec les surfaces chaudes.

Le plan de cuisson ne doit en aucun cas être nettoyé avec des dispositifs de nettoyage à la vapeur ou similaires,

Il faut chaque fois nettoyer le plan de cuisson après son utilisation, en attendant qu'il se soit refroidi. Même les plus petits résidus finiraient par se carboniser à l'utilisation successive. N'utiliser que des produits détergents conseillés et commercialisés. Les parties en acier doivent être nettoyées avec des produits appropriés non abrasifs ou corrosifs. Éviter les produits à base de chlore (eau de Javel, etc.). Les pailles de fer, les éponges abrasives et les poudres peuvent rayer. Les produits de nettoyage du four ne sont pas appropriés parce qu'ils sont corrosifs.

La salissure légère peut être éliminée à l'aide d'un chiffon humide ou de la soude chaude. Les résidus de détergent doivent être éliminés à l'eau froide et les surfaces doivent ensuite être soigneusement essuyées. Les taches d'eau qui résistent à l'eau bouillante peuvent être éliminées avec du vinaigre et du citron ou avec des liquides anticalcaires. Si l'un de ces détergents entre en contact avec le cadre ou le bac en acier, il faudra immédiatement les nettoyer avec un chiffon mouillé parce qu'il s'agit de substances acides.

Les incrustations sur le verre peuvent être facilement enlevées à l'aide d'un racloir à verre. Le manche du racloir ne doit pas être en matière plastique parce qu'il pourrait coller aux surfaces chaudes. Faire attention durant son utilisation : risque de blessures.

Pour faciliter le nettoyage, la pierre lavée et le bac en acier qui la contient peuvent être mis au lave-vaisselle.

Assistance technique

Avant d'appeler le Service Avres Vente, procéder de la façon suivante :

En cas de non-fonctionnement du plan, nous vous conseillons de vérifier que la fiche est bien introduite dans la prise de courant.

Si la cause du mauvais fonctionnement n'est pas identifiée, éteindre l'appareil, ne pas le manipuler et appeler le Service. Après Vente.

L'appareil est muni d'un certificat de garantie qui vous permet de faire appel au Service Après Vente.

Conservez le certificat, dûment rempli, pour le montrer en cas de nécessité, au Service Après Vente Agréé, avec un document valable du point de vue fiscal, délivré par le revendeur au moment de l'achat (bordereau de livraison, facture, ticket fiscal, autre) sur lequel sont indiqués le nominatif du revendeur, la date de livraison, les données d'identification du produit et le prix de cession.
