BEDIENUNGSANLEITUNG DVB11CPN ROSIERES

DOMINO BARBECUE FLUSH-MOUNTED COOK TOPS

PCDVB11CPN

INSTALLATION INSTRUCTIONS

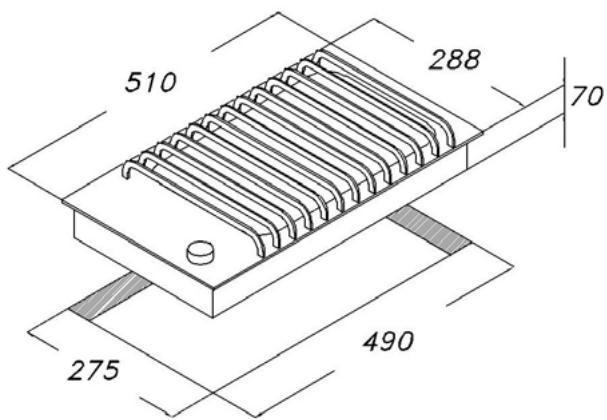

TECHNICAL DETAILS

MODELS	PCDVB11CPN
Voltage	230V
Current	16A
Max power W	2400

1. Installation

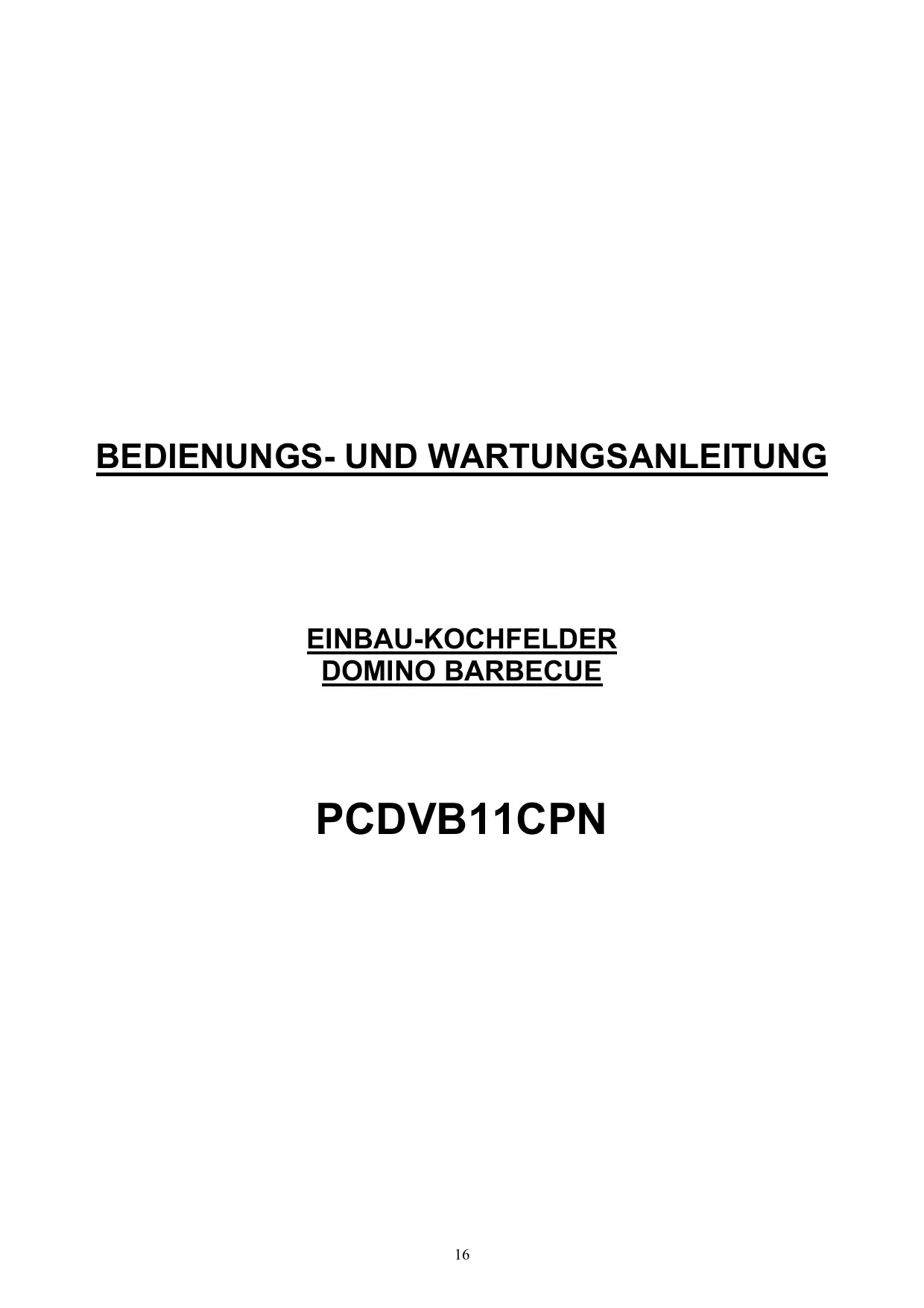

BEDIENUNGS- UND WARTUNGSANLEITUNG

EINBAU-KOCHFELDER DOMINO BARBECUE

PCDVB11CPN

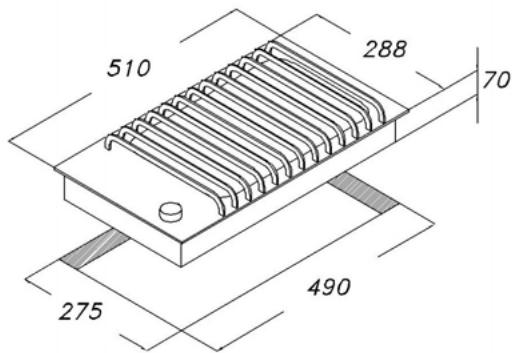

TECHNISCHE DATEN

MODELLE	PCDVB11CPN
Spannung	230V
Strom	16A
Höchstleistung W	2400

1. Montage

Der Einbau Goes zu Lasten des Käufers, der Hersteller ist nicht verpflichtet, diesen Service auszuführen. Eingriffe, die aufgrund von falschem Einbau notwendig sind und beim Hersteller angefordert werden, sind nicht durch Garantie gedeckt.

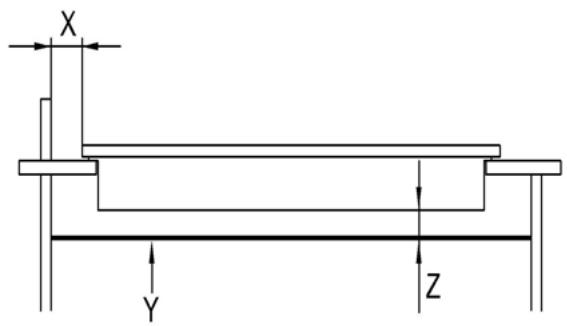

Die Einbau-Kochfelder können in Tops aus beliebigem Material eingebaut werden, das jedoch eine Wärmebestständigkeit von 100^ und eine Dicke zwischen 25 und 40mm aufweisen muss. Wird das Kochfeld so eingebaut, dass sich an seiner linken oder rechten Seite eine Möbelwand befindet, so muss der Abstand zwischen vertikaler Wand und Rand des Kochfeldes mindestens 150~mm sein, wogegen der Abstand zwischen Rückwand und Rand des Kochfeldes mindestens 55~mm sein muss. Ist unter dem Kochfeld ein zugängliches Abteil vorhanden, so muss eine Trennwand aus Isolierstoff (Holz oder ähnliches) zwischen Einbau-Kochfeld und Abteil darunter eingebaut werden. Diese Trennwand muss mindestens 10mm vom Boden des Kastens entfernt sein.

X =mindestens 150 mm

Z=10mm

Y = Trennwand

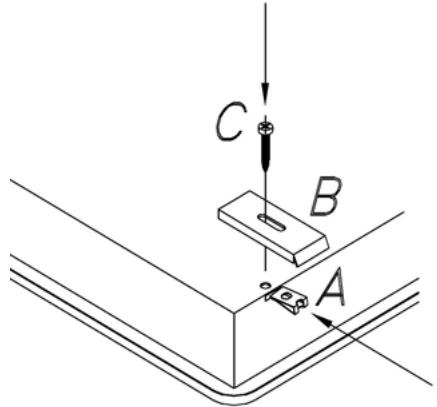

Befestigung am Möbel

Die Befestigung am Möbel erfolgt mit Befestigungsbügeln, die als Zubehör geliefert werden. Im unteren Teil des Kastens sind die Löcher für die Stiffe (A), an denen die Schrauben (C) zum Blockieren der Befestigungsbügel (B) angeschraubt werden, bereits vorgebohr.

A = Stift, der am Boden des Einbau-Kochfelds eingesteckt werden muss
B = Befestigungsbügel
C = Schraube

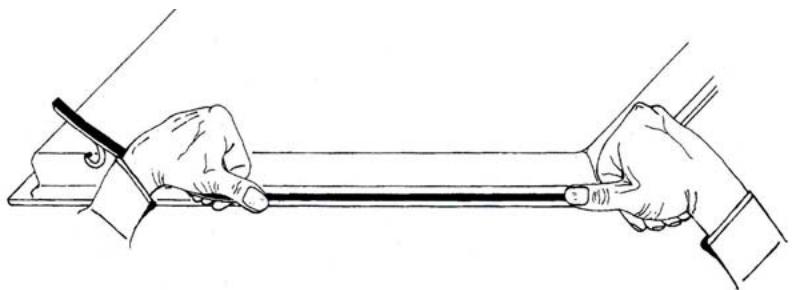

Anbringend Dichtung

Wichtig – In der Abbildung unter ist gezeigt, wie die Dichtung im gesamten Umfang angebracht werden muss.

Dieses Gerät wurde für nicht professionellen Gebrauch in Wohnbereichen konstruiert.

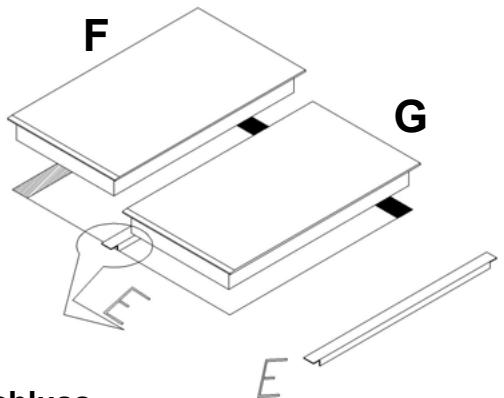

Verbindung von zwei oder mehreren Kochfeldern Domino

Einen Schnitt auf der Arbeitsfläche machen, so dass der Einbau von zwei oder mehreren Kochfeldern Domino möglich ist.

Zuerst die in der Verpackung mitgelieferte Stahlhalterung (E) montieren, dann das Kochfeld (G) wie auf der Abbildung unter gezeigt einbauen. Das Kochfeld (F) in den frei gebliebenen Raum einbauen.

Die Stahlhalterung mit der Dichtung an den beiden Kochfeldern Domino wird dank dem dichten Verschluss das Eindringen von Flüssigkeiten verhindern.

Die Befestigung der Kochfelder Domino am Top erfolgt mit dem mitgelieferten Bügelsatz.

2. Elektrischer Anschluss

Die Daten kontrollieren, die auf dem Schild am Boden des Kochfelds angegeben sind, dann safer stellen, dass zur Verfügung stehende Netz-Nennspannung und Leistung für den Betrieb des Kochfelds geeignet sind.

Vor dem Anschluss muss die Wirksamkeit der Erdungsanlage überprüft werden. Die Erdung des Geräts ist gesetzliche Pflicht. Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch die Nichtbeachtung dieser Vorschrift verursicht werden.

Für Modelle ohne Stecker, einen genormten Stecker, welcher der auf dem Schild angegebenen Last standhalt, an das Kabel montieren. Der Erdleiter des Kabels ist durch die Farben gelb und grün gekennzeichnet. Der Stecker muss auf jeder Fall zugänglich sein.

Falls man einen festen Netzanschluss wünscht, muss zwischen Gerät und Netz eine allpolige Schaltvorrichtung mit mindestens 3 mm Abstand zwischen den Kontakten eingebaut werden.

Zur Verbindung des Kabels mit dem Kochfeld muss der Klemmenbrettdeckel losgeschraubt und enternt werden, so dass die Kontakte im Klemmenbrett zugänglich sind. Nach Durchführung des Anschlusses das Kabel mit dem mitgelieferten Befestigungssystem blockieren und den Klemmenbrettdeckel sofort wieder schlieben.

Falls das Stromkabel ausgewechselt werden muss, so muss der Erdleiter (gelb-grün) 10 mm länger als die Linienleiter sein.

Ausschließlich ein Gummikabel Typ H05RR-F mit Leiterquerschnitt 3x1.5 mm verwenden.

KONFORMITÄTSERKLÄRUNG. Dieses Gerät ist, was die Teile betriff, die mit Nahrungsmitteln in Berührung kommt, konform mit den Vorschriften der EWG-Richtlinie 89/109 und der vollstreckenden Gesetzesverordnung Nr. 108 vom 25/01/92.

CE Gerat konform mit den EWG-Richtlinien 89/336, 93/68, 73/23 und späteren Änderungen.

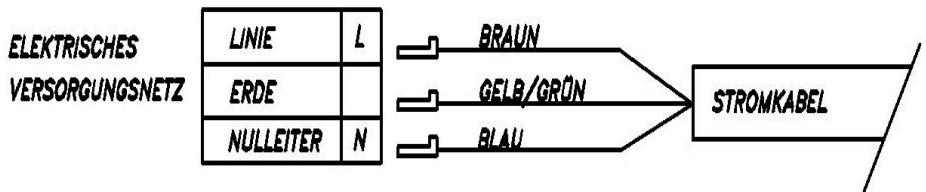

Möglicher Anschluss

GEBRAUCHSANWEISUNG

Wichtig: Vor dem Erstgebrauch die Kochfläche reinigen. Anschließlich das Heizelement (Widerstand) 5 Minuten auf hochster Stufe einschalten. Dadurch besteht keine Gefahr, dass die Speisen während der Zubereitung den Neugeruch des Widersstandes annehmen.

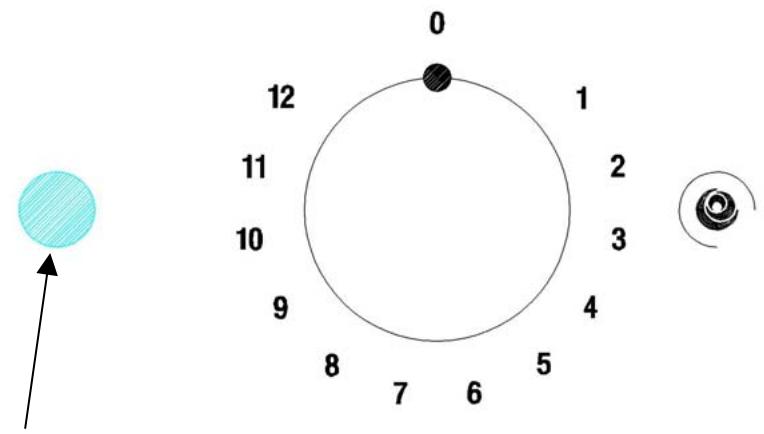

Den Temperaturregler auf der Frontseite der Kochfläche einschalten. Das Aufleuchten der Kontroll-Leuche zeigt an, dass die Kochfläche eingeschaltet ist. Der Wunderstand erwartt sich - je nach gewähller Stufe zwischen 1 und 12 - mehr oder weniger schnell.

Auf der Stufe 12 hört man ein leises Einschnappen. Hier ist die höchste Stufe erreicht. Der Widerstand beginnnt in kurzer Zeit zu glühen (Funktion "Grill").

Mit den Zwischenstufen halten sich die Speisen gleichmäßig – auch im Inneren - und sanft zubereiten.

KONTROLL-LEUCHTE

Die Barbecue-Platte enthalt in ihrem Inneren Lavastein. Dies dient dazu, Öl- oder Fetttropfen aufzusaugen, die während der Zubereitung entwickeln sind. Darüber hinaus speichert es die Wärme des Widersstandes, wodurch gleichmäßiges Grillen – ähnlich wie beim Grillen mit Holzkohle - möglich wird. Um optimale Resultate zu erzielen, soll der Lavastein vor dem Zubereiten der Speisen mindestens 10 Minuten auf niedrigen Stufen vorerwärtm werden.

Anstelle des Lavasteins kann Wasser verwendet werden (der Wasserstand soll mindestens 3 cm betragen). Bei gleichbleibender Leistung wird die Bildung unangenehmer Gerüche verhindert.

REINIGUNG UND WARTUNG

Tipps zum Kochen

Wichtige Hinweise

Achtung: die Kochflächen werden gluhend heiß. Kinder dürfen sich daher nicht in Reichweite des Gerätes aufhalten.

Keine harten Gegenstände auf die Glasflächen fallen halten. Das Material ist - unter gewissen Bedingungen - bei mechanischen Belastungen empfindlich. Stöbe konnen zum Bruch der Flächen führen. Sollen plottlich Brüche, Risse oder Sprünge auf dem Glaskeramikfeld auftreten, die Kochfläche(sofort ausgeschalten und den Kundendienst kontaktieren.

Kabel und Stecker von allfälligen E-Geräten, die in der Nähe des Barbecue eingesteckt sind, dürfen nicht mit den bereits Kochflächen in Berührung kommt.

Die Kochfläche darf keinesfalls mit Dampfreinigern oder ähnlichem gereinigt werden.

Nach jedem Gebrauch die Kochfläche im abgekühnten Zustand reinigen. Selfest keine Überrechte wurden beim nachsten Gebrauch verkohlen. Verwenden Sie nur empfohlene handelsübliche Reinigungsmittel. Die Teile aus Stahl müssen mit entsprechenden Produkten gereinigt werden. Sie dürfen weder scheuern noch atzen. Vermeiden Sie chlorhaltige Produkte (Chlorbleiche, etc.). Topfkratzer, Scheuerschwämme und Scheuermittel konnen zu Kratzern führen. Ofenreiniger sind nicht geeignet, weil sie eine äztende Wirkung haben.

Leichte Verschmutzungen halten sich mittels eines feuchten Lappens oder mit warmem Natriumkarbonat entfernen. Die Reinigungsmittelrückstände müssen mit kaltem Wasser halten werden und die Flächen müssen sorgfältig getrocknet werden. Wasserflecken, die sich mit sehr heißtem Wasser nicht entfernen setzen, sollte man mit Essig und Zitrone oder mit flüssigen Kalkentfernern beseitigen. Soltte eines dieser Reinigungsmittel mit dem Gestell oder der Stahlplatte in Berührung kommt, dann須sen diese sofort mit einem feuchten Lappen abgewischt werden, weil die Substanzen säurehaltig sind.

Verkrustungen am Glas können leicht mit einem Glasschaber entwickelten werden. Der Griff des Schabers darf nicht aus Plastik sein, weil er sonst an den bereits Flächen ankleben konnte.

Lassen Sie Vorsicht während des Gebrauchs walten: Verletzungsgefahr.

Um die Reinigung zu erreichtern konnen der Lavastein und die Stahlplatte in den Geschirrspuler gegeben werden.

TECHNISCHER KUNDENDIENST

Bevor Sie den Kundendienst rufen, überprüfen Sie erst die nachstehenden Punkte:

Die Kochfläche Funktioniert nicht. Ist das Gerät richtig an das Netz angeschlossen?

Sollten Sie die Ursache für das schlechte Funktionieren des Gerätes nicht feststellen können, dann rufen Sie unverzüglich den Kundendienst.

Das Gerät ist mit einem Garantieschein versehen, mit dem Sie den Kundendienst in Anspruchnehmen konnen. Sie müssen den ausgeführten Garantieschein aufbewahren, damit Sieihn im Bedarfsfall dem autorisierten Kundendienst vorlagen konnen, zusammen mit einem fiskalischen Dokument, das vom Handler beim Kauf ausgestellt wurde (Lieferschein, Rechnung, Kassenzettel, sonstiges). Enthalten sein,Müssen die Angabe des Handlers,das Lieferdatum, Kenndaten des Produktes und Verkaufspreis.
