MODE D'EMPLOI GA 30 GPS Antenna GARMIN

Instructions d'installation de l'antenne GPS GA 30

L'antenne GPS Garmin® GA 30 fournit des informations GPS à votre traceur Garmin compatible. L'antenne GA 30 est connectée aux traceurs Garmin compatibles à l'aide d'un connecteur BNC.

Installez l'antenne GA 30 conformément aux instructions suivantes. Vous avez besoin des fixations, outils et supports appropriés répertoriés dans chaque section. Ces articles sont disponibles auprès de la plupart des revendeurs de produits marins.

Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du traceur Garmin compatible pour prendre connaissance des avertissements et autres informations sur le produit.

ATTENTION : portez toujours des lunettes de protection, un équipement antibruit et un masque antipoussière lorsque vous percez, coupez ou poncez. Lorsque vous percez ou coupez, commencez toujours par vérifier l'espace libre sur la face opposée de l'élément.

Pour contacter Garmin

Pour toute question concernant l'installation de l'antenne GA 30, contactez le service d'assistance produit Garmin. Aux Etats-Unis, rendez-vous sur le site www.garmin.com/support ou contactez Garmin USA par téléphone, au [phone] ou au [phone].

Au Royaume-Uni, contactez Garmin (Europe) Ltd. par téléphone, au 0808 2380000.

En Europe, rendez-vous sur le site www.garmin.com/support et cliquez sur Contact Support pour obtenir l'assistance requise dans votre pays, ou contactez Garmin (Europe) Ltd. par téléphone, au [phone].

Enregistrement du produit

Aidez-nous à mieux vous servir en remplissant dès aujourd'hui notre formulaire d'enregistrement en ligne. Rendez-vous sur le site Web http://my.garmin.com. Conservez en lieu sûr l'original de la facture ou une photocopie.

Pour référence ultérieure, indiquez le numéro de série de votre GA 30 dans l'espace prévu à cet effet. Il figure sur un autocollant apposé à l'arrière de l'appareil.

Numéro de série

Liste des éléments fournis et des outils nécessaires

Avant d'installer l'appareil, vérifiez que l'emballage contient les éléments suivants. S'il manque certaines pièces, contactez immédiatement votre revendeur Garmin.

Contenu de l'emballage standard

• Antenne GA 30
  • Câble de l'antenne
  • Support de fixation en surface
  • Support de fixation sur poteau
  • Support de fixation sous le pont
• Kit de montage (vis et éléments adhésifs)
• Instructions d'installation

Outils requis

• Perceuse et forets
• Scie-cloche de 25 mm (1 po) (pour percer l'orifice du câble pour la fixation en surface)
• Tournevis (vis pour support de fixation en surface)
• Pointeau et marteau (pour marquer les trous d'implantation pour la fixation en surface)
• Foret aléseur (pour montage sur fibre de verre)
• Mastic d'étanchéité (pour certaines options de montage)

Montage de l'antenne GA 30

Vous pouvez monter l'antenne GA 30 en surface, la fixer sur un poteau à l'aide d'une tige filetée standard de 2,5 cm (1 po) de diamètre externe (14 filetages par section de 2,5 cm, tige non fournie) ou l'installer sous de la fibre de verre.

Choisissez un emplacement adapté à l'installation de l'antenne GA 30 sur votre bateau. Pour assurer la meilleure réception possible, montez l'antenne GA 30 à un endroit offrant une vue totalement dégagée sur le ciel.

• Evitez de placer l'antenne GA 30 à un endroit où la structure du bateau, l'antenne radôme ou le mât lui feront de l'ombre.
• Montez l'antenne GA 30 à au moins 1 m (3 pi) et de préférence au-dessus de la trajectoire d'un faisceau radar ou d'une antenne radio VHF.

Fixez temporairement l'antenne à son emplacement d'installation et testez son fonctionnement. Si vous constatez une interférence avec d'autres appareils électroniques, essayez un emplacement différent. Après avoir testé son fonctionnement, montez définitivement l'antenne à cet emplacement.

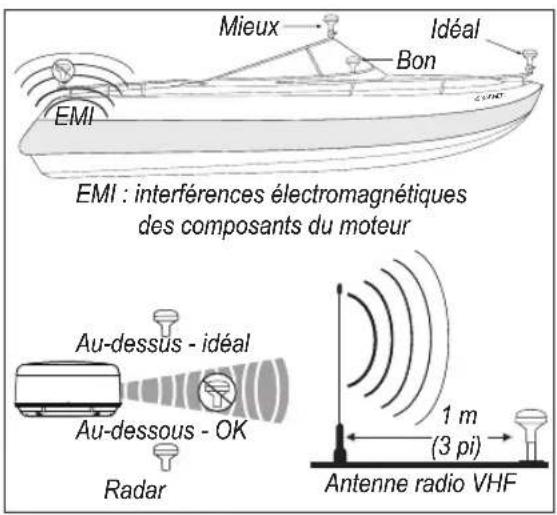

Considérations sur le placement de l'antenne GA 30

Montage de l'antenne GA 30 en surface

1. Utilisez le support de fixation en surface comme modèle de montage.

2. Marquez l'emplacement des trois vis sur la surface à l'aide d'un pointeau.

3. Utilisez un crayon pour tracer l'orifice du câble au centre du support de fixation.

4. Mettez de côté le support de fixation en surface. Ne percez pas à travers le support de fixation en surface.

5. Percez des trous d'implantation de 3,3 mm (1/8 de po) aux trois emplacements marqués.

REMARQUE : si vous montez l'antenne GA 30 sur de la fibre de verre, il est recommandé d'utiliser un foret aléseur pour percer un trou contre-alésé dans la couche supérieure plastifiée (sans percer plus profond), et ce, afin d'éviter que la couche plastifiée ne se fissure lorsque les vis seront mises en place.

1. Utilisez une scie-cloche de 25 mm (1 po) pour percer l'orifice du câble au centre.
2. Placez le tampon d'étanchéité en bas du support de fixation en surface. Vérifiez l'alignement des orifices des vis.
3. Utilisez les vis M4 fournies pour fixer le support de fixation sur la surface de montage.
4. Faites passer le câble à travers l'orifice du câble de 25 mm (1 po) et connectez-le à l'antenne GA 30.

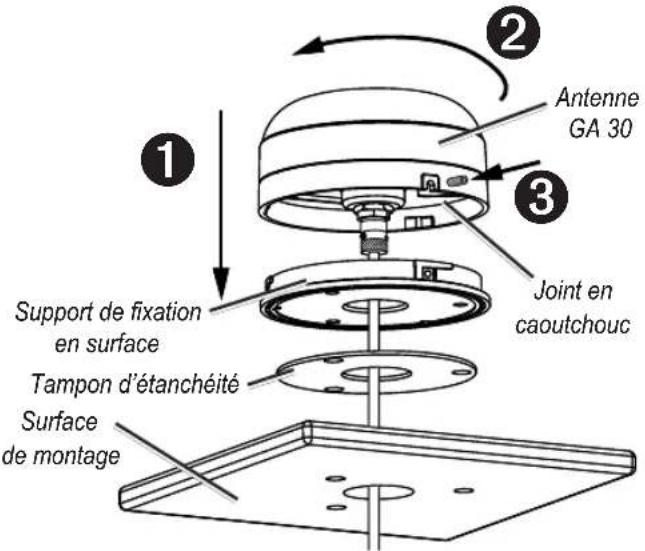

5. Assurez-vous que le grand joint en caoutchouc est fixé au bas de l'antenne GA 30, placez l'antenne sur le support de fixation en surface ① et tournez-la dans le sens des aiguilles d'une montre pour la bloquer ②.

1. Fixez l'antenne au support de fixation à l'aide de la vis M3 fournie ③.
2. Eloignez le câble des sources d'interférences électroniques et branchez-le à votre appareil GPS à l'aide du connecteur BNC.

Fixation sur poteau de l'antenne GA 30

Une fois l'antenne GA 30 fixée à l'adaptateur de fixation sur poteau, vous pouvez l'installer sur une tige filetée standard de 2,5 cm (1 po) de diamètre externe (14 filetages par section de 2,5 cm, tige non fournie). Vous pouvez faire passer le câble dans le poteau ou à l'extérieur de celui-ci.

Pour fixer l'antenne GA 30 en faisant passer le câble à l'extérieur du poteau :

1. Passez le câble dans l'adaptateur de fixation sur poteau et placez-le dans la fente verticale, le long de la base de l'adaptateur.

2. Vissez l'adaptateur de fixation sur une tige filetée standard de 2,5 cm (1 po) de diamètre externe (14 filetages par section de 2,5 cm, tige non fournie). Ne serrez pas l'adaptateur outre mesure.

3. Connectez le câble à l'antenne GA 30.

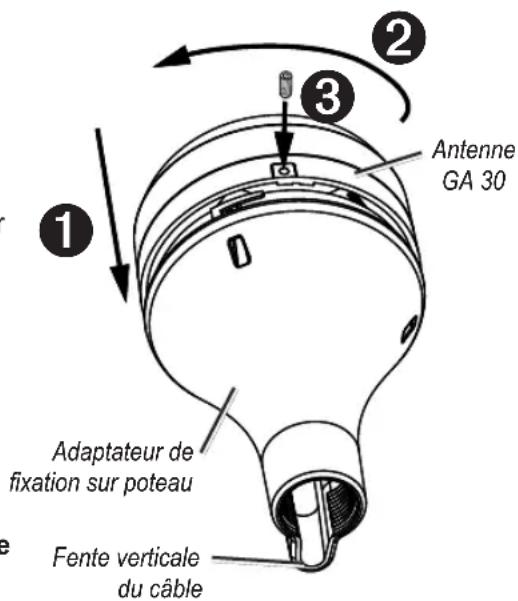

4. Placez l'antenne GA 30 sur l'adaptateur de fixation sur poteau ① et tournez-la dans le sens des aiguilles d'une montre pour la bloquer ②.

5. Fixez l'antenne à l'adaptateur à l'aide de la vis M3 fournie ③.

6. (Facultatif) Une fois l'antenne GA 30 installée sur le poteau, comblez la fente verticale du câble à l'aide d'un mastic d'étanchéité.

7. Fixez le support de fixation marin sur poteau au bateau, si ce n'est déjà fait.

8. Eloignez le câble des sources d'interférences électroniques et branchez-le à votre appareil GPS à l'aide du connecteur BNC.

Pour fixer l'antenne GA 30 en faisant passer le câble dans le poteau :

1. Placez un poteau avec tige filetée de 2,5 cm (1 po) de diamètre externe (14 filetages par section de 2,5 cm, tige non fournie) à l'endroit désiré, et marquez le centre approximatif du support.
2. Percez un trou d'implantation de 19 mm (3/4 de po) pour permettre le passage du câble.
3. Fixez le poteau au bateau.
4. Vissez l'adaptateur de fixation sur poteau au poteau. Ne serrez pas l'adaptateur outre mesure.
5. Acheminez le câble à l'intérieur du poteau et branchez-le à l'antenne GA 30.
6. Placez l'antenne GA 30 sur l'adaptateur de fixation sur poteau ① et tournez-la dans le sens des aiguilles d'une montre pour la bloquer ②.
7. Fixez l'antenne à l'adaptateur à l'aide de la vis M3 fournie ③.
8. (Facultatif) Une fois l'antenne GA 30 installée sur le poteau, comblez la fente verticale du câble à l'aide d'un mastic d'étanchéité.
9. Eloignez le câble des sources d'interférences électroniques et branchez-le à votre appareil GPS à l'aide du connecteur BNC.

Support de fixation sous le pont pour antenne GA 30

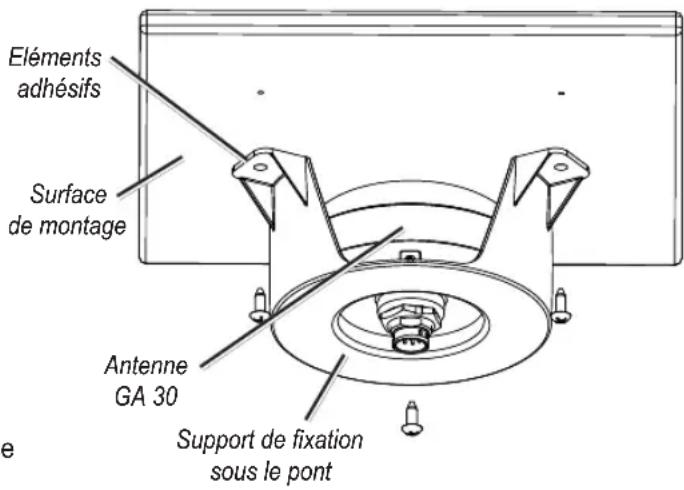

L'antenne GA 30 peut être montée sous une surface en fibre de verre en fixant les éléments adhésifs au support de fixation sous le pont. L'antenne GA 30 ne peut pas acquérir les signaux satellites à travers le métal ; vous ne pouvez utiliser la fixation sous le pont qu'à travers une surface en fibre de verre.

1. Déterminez l'emplacement sur la surface en fibre de verre où vous souhaitez monter l'antenne GA 30.
2. Placez les éléments adhésifs sur le support de fixation sous le pont.
3. Placez l'antenne GA 30 dans le support de fixation sous le pont.
4. Faites adhérer le support de fixation sous le pont sur la surface de montage.
5. Vissez le support de fixation sous le pont sur la surface de montage. Procédez avec précaution afin que les vis ne transpercent pas la surface supérieure du pont.
6. Connectez le câble à l'antenne GA 30.
7. Eloignez le câble des sources d'interférences électroniques et branchez-le à votre appareil GPS à l'aide du connecteur BNC.

Caractéristiques techniques

Dimensions : 91,6 mm (3

^19/32 de po) de diamètre × 49,5 mm (1 ^15/16 de po) de hauteur

Poids : 201 g (7,1 oz)

Matériau du boîtier : alliage plastique résistant aux chocs hermétiquement fermé, étanche conformément aux normes CEI 529 IPX7

Plage de fonctionnement : de -40 °C à 80 °C (de -40 °F à 176 °F)

Câble : conducteur centre de 18 AWG avec protection en aluminium

Connecteur : Antenne — Connecteur à verrouillage par rotation breveté

Appareil GPS — BNC

Dynamique : 999 nœuds, 40 g

© 2009 Garmin Ltd. ou ses filiales

Tous droits réservés. Sauf stipulation contraire expresse dans le présent document, aucune partie de ce manuel ne peut être reproduite, copiée, transmise, distribuée, téléchargée ou enregistrée par quelque moyen de stockage que ce soit, sans autorisation préalable écrite de Garmin. Garmin autorise le téléchargement d'un seul exemplaire du présent manuel sur un disque dur ou tout autre support de stockage électronique pour la consultation et l'impression d'un exemplaire de ce manuel et de ses mises à jour éventuelles, à condition que la copie électronique ou imprimée de ce manuel contienne l'intégralité du texte de la présente mention relative aux droits d'auteur, sous réserve de l'interdiction de toute diffusion commerciale non autorisée de ce manuel ou de ses mises à jour.

Les informations contenues dans le présent document sont susceptibles d'être modifiées sans préavis. Garmin se réserve le droit de modifier ou d'améliorer ses produits et d'apporter des modifications au présent contenu sans obligation d'en avertir quelque personne ou organisme que ce soit. Visitez le site Web de Garmin (www.garmin.com) pour obtenir les dernières mises à jour ainsi que des informations complémentaires concernant l'utilisation et le fonctionnement de ce produit ou d'autres produits Garmin.

Garmin® et le logo Garmin sont des marques commerciales de Garmin Ltd. ou de ses filiales, déposées aux États-Unis d'Amérique et dans d'autres pays. Ces marques commerciales ne peuvent pas être utilisées sans l'autorisation expresse de Garmin.

GARMIN ^®
