Tipo di prodotto	Antenna GPS esterna
Marca	Garmin
Modello	GA 30
Dimensioni	99 x 99 x 41 mm
Peso	340 g
Materiale	Plastica ABS con guarnizione di tenuta
Frequenza di ricezione	GPS L1 (1575,42 MHz)
Connettore	BNC maschio
Lunghezza cavo	5 m
Alimentazione	Tramite il ricevitore GPS collegato
Tipo di montaggio	Montaggio a vite o supporto magnetico (opzionale)
Impermeabilità	Grado IPX7 (immergibile fino a 1 metro per 30 minuti)
Temperatura di funzionamento	-20 °C a +60 °C
Applicazioni compatibili	Ricevitori GPS Garmin (serie GPSMAP, echoMAP, ecc.)
Funzioni principali	Ricezione e amplificazione dei segnali GPS per migliorare la precisione di posizionamento
Manutenzione e pulizia	Pulire con un panno morbido e umido; non utilizzare prodotti abrasivi
Avvertenze di sicurezza	Montare saldamente per evitare cadute; non aprire l'involucro
Ricambi e riparabilità	Pezzi non disponibili separatamente; contattare il servizio assistenza Garmin in caso di malfunzionamento
Garanzia	1 anno
Informazioni generali	Antenna passiva con amplificatore integrato per una migliore ricezione anche sotto copertura

Domande frequenti - GA 30 GPS Antenna GARMIN

Come installare l'antenna GA 30?

Fissare l'antenna su una superficie piana e libera utilizzando le viti fornite o un supporto magnetico (non incluso). Collegare il connettore BNC all'ingresso ANT del ricevitore Garmin. Assicurarsi che il cavo non sia schiacciato.

Quali ricevitori Garmin sono compatibili con la GA 30?

La GA 30 è compatibile con la maggior parte dei ricevitori Garmin dotati di connettore BNC, come le serie GPSMAP, echoMAP e alcuni modelli aeronautici. Consultare il manuale del proprio dispositivo.

L'antenna GA 30 è impermeabile?

Sì, è certificata IPX7, il che significa che sopporta un'immersione fino a 1 metro per 30 minuti.

Posso utilizzare la GA 30 con un ricevitore non Garmin?

Tecnicamente sì, se il ricevitore dispone di un ingresso antenna BNC e funziona in GPS L1. Tuttavia, le prestazioni non sono garantite.

Qual è la lunghezza del cavo dell'antenna?

Il cavo misura 5 metri, consentendo un'installazione flessibile.

Come mantenere l'antenna GA 30?

Pulirla regolarmente con un panno morbido e umido. Evitare solventi. Verificare che il cavo e il connettore non siano danneggiati.

Cosa fare se l'antenna non capta alcun segnale?

Controllare il collegamento BNC, assicurarsi che l'antenna sia posizionata in un'area libera (non sotto un ponte o in un garage). Riavviare il ricevitore.

L'antenna necessita di un'alimentazione esterna?

No, viene alimentata direttamente dal ricevitore GPS tramite il cavo coassiale. Nessuna batteria o alimentatore necessario.

Posso allungare il cavo dell'antenna?

Sì, ma utilizzare un prolungatore coassiale BNC di buona qualità. Un'estensione troppo lunga (>10 m) può indebolire il segnale.

Dove posso trovare il manuale d'uso completo?

Il manuale è disponibile gratuitamente per il download su siti come notice-facile.com o sul sito ufficiale Garmin.

MANUALE UTENTE GA 30 GPS Antenna GARMIN

Istruzioni di installazione dell'antenna GPS GA 30

L'antenna GPS GA 30 di Garmin® fornisce informazioni GPS ai chartplotter Garmin compatibili. L'antenna GA 30 è collegata ai chartplotter Garmin compatibili mediante un connettore BNC.

Installare l'antenna GA 30 attenendosi alle istruzioni riportate di seguito. Procurarsi gli elementi di fissaggio, gli strumenti e i supporti appropriati, indicati in ciascuna sezione. Questi articoli sono generalmente disponibili presso i rivenditori di attrezzature nautiche.

Per avvisi sul prodotto e altre informazioni importanti, consultare la guida Informazioni importanti sulla sicurezza e sul prodotto inclusa nella confezione del chartplotter Garmin compatibile.

ATTENZIONE: durante le operazioni di trapanatura, taglio o carteggiatura, indossare degli occhiali protettivi, una maschera antipolvere e un'adeguata protezione per l'udito. Prima di effettuare operazioni di trapanatura o taglio, verificare sempre che vi sia spazio libero sul lato opposto della superficie da tagliare.

Come contattare Garmin

Per informazioni sull'installazione dell'antenna GA 30, contattare il servizio di assistenza Garmin. Negli Stati Uniti, visitare il sito Web www.garmin.com/support oppure contattare Garmin USA al numero [phone] oppure [phone].

Nel Regno Unito, contattarc Garmin (Europe) Ltd. al numero 0808 2380000.

In Europa, visitare il sito www.garmin.com/support e fare clic su Contattare l'assistenza per informazioni sull'assistenza nazionale oppure contattare Garmin (Europe) Ltd. al numero +44 (0) 870.8501241.

Registrazione del prodotto

Per ricevere assistenza completa, eseguire la registrazione in linea. Visitare il sito Web http://my.garmin.com. Conservare in un luogo sicuro la ricevuta di acquisto originale oppure una fotocopia.

Per riferimento futuro, scrivere il numero di serie dell'antenna GA 30 nell'apposito spazio. Il numero è riportato su un'etichetta adesiva sul retro dell'unità.

Numero di serie

Elenco dei componenti e degli strumenti necessari

Prima di installare l'unità, verificare che nella confezione siano inclusi i componenti riportati di seguito. In assenza di uno o più componenti, contattare immediatamente il proprio rivenditore Garmin.

Confezione standard

• Antenna GA 30
  • Cavo dell'antenna
  • Staffa di montaggio su superficie
  • Staffa di montaggio su asta
  • Staffa di montaggio sottocoperta
  • Minuteria di montaggio (viti e piastre adesive)
• Istruzioni di installazione

Strumenti necessari

• Trapano e punte da trapano
• Punta con fresa a tazza, 25 mm (1") (foro per il cavo per il montaggio su superficie)
  • Cacciavite (viti per il montaggio su superficie)
• Punteruolo e martello (per contrassegnare i fori pilota per il montaggio su superficie)
• Punta svasata (per il montaggio su fibra di vetro)
• Sigillante marino (per determinate opzioni di montaggio)

Montaggio dell'antenna GA 30

L'antenna GA 30 può essere installata su superficie, su una staffa nautica standard per asta filettata a tubo OD da 1" (14 filetti per pollice, non in dotazione) o sotto un piano in fibra di vetro.

Selezionare una posizione appropriata per l'antenna GA 30 sull'imbarcazione. Per garantire una ricezione ottimale, installare l'antenna GA 30 a vista cielo, in modo che il segnale sia libero da ostacoli in tutte le direzioni.

• Evitare di installare l'antenna GA 30 in una posizione coperta dalla sovrastruttura dell'imbarcazione, dall'antenna di un sistema per il rilevamento o dall'albero.
  • Installare l'antenna GA 30 ad almeno 1 m (3 piedi) dal percorso di eventuali raggi radar o antenne radio VHF (preferibilmente in posizione più elevata).

Fissare temporaneamente l'antenna nella posizione prescelta e verificarne il corretto funzionamento. Se si verificano interferenze con altri dispositivi elettronici, scegliere una posizione diversa. Quando il funzionamento appare corretto, fissare l'antenna in modo permanente.

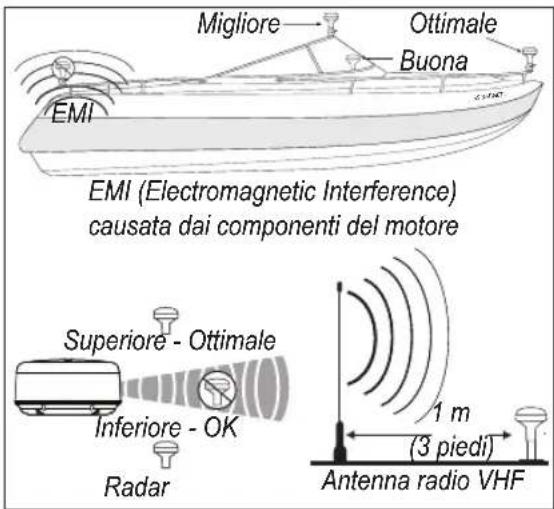

Considerazioni per il posizionamento dell'antenna GA 30

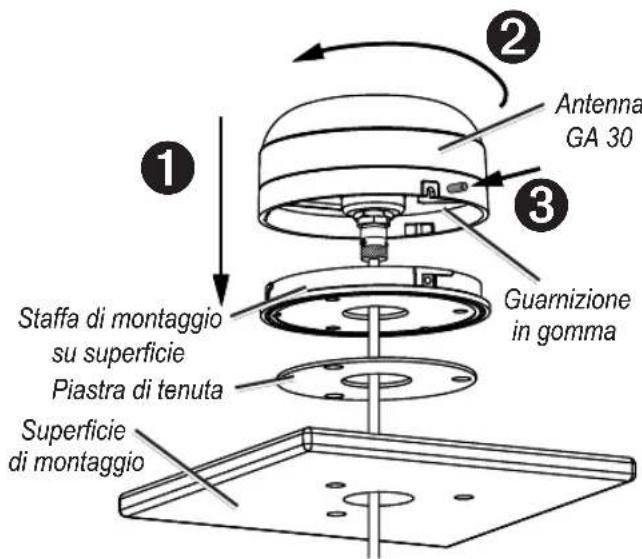

Montaggio dell'antenna GA 30 su superficie

1. Utilizzare la staffa di montaggio su superficie come indicato nel modello di montaggio.

• Utilizzare un punteruolo per contrassegnare, sulla superficie, i tre punti per le viti.
• Utilizzare una matita per tracciare il foro per il cavo al centro della staffa.
- Allontanare la staffa di montaggio su superficie. Non perforare la staffa di montaggio su superficie.

1. Praticare dei fori guida da 3 mm (1/8") nei tre punti contrassegnati.

NOTA: se si sta montando l'antenna GA 30 su fibra di vetro, si consiglia di utilizzare una punta fresatrice per forare una svasatura attraverso lo strato di resina (ma non più profondamente). Ciò consentirà di evitare l'incrinatura dello strato di resina quando vengono serrate le viti.

1. Utilizzare una punta con fresa a tazza da 25 mm (1") per tagliare il foro del cavo nel centro.
2. Posizionare la piastra di tenuta sul fondo della staffa di montaggio su superficie. Assicurarsi che i fori delle viti siano allineati.
3. Utilizzare le viti M4 in dotazione per collegare la staffa alla superficie di montaggio.
4. Instradare il cavo attraverso il foro da 1" e collegarlo all'antenna GA 30.
5. Assicurarsi che la guarnizione grande in gomma sia correttamente applicata sulla base dell'antenna GA 30, inserire l'antenna sulla staffa di montaggio su superficie ① e ruotarla in senso orario per bloccarla ②.

1. Fissare l'antenna alla staffa di montaggio con la serie di viti M3 ③ in dotazione.
2. Il cavo deve essere fatto passare lontano da sorgenti di interferenze elettroniche e collegato al dispositivo GPS mediante il connettore BNC.

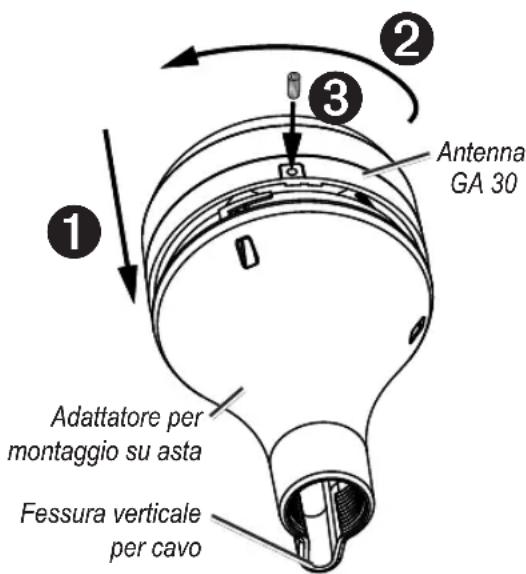

Montaggio su asta dell'antenna GA 30

Con l'adattatore per montaggio su asta installato sull'antenna GA 30, è possibile montare l'antenna su una staffa nautica standard per asta filettata a tubo OD da 1" (14 filetti per pollice, non in dotazione).

È possibile far passare il cavo attraverso l'asta o all'esterno di essa.

Per montare l'antenna GA 30 con il cavo passante all'esterno dell'asta:

1. Instradare il cavo attraverso l'adattatore per montaggio su asta e posizionare il cavo nella fessura verticale sulla base dell'adattatore per montaggio su asta.

2. Far passare l'adattatore per montaggio su asta su una staffa nautica standard per asta filettata a tubo OD da 1" (14 filetti per pollice, non in dotazione). Non serrare l'adattatore più del necessario.

3. Collegare il cavo all'antenna GA 30.

4. Posizionare l'antenna GA 30 sull'adattatore per montaggio su asta ① e ruotarlo in senso orario per bloccarlo ②.

5. Fissare l'antenna all'adattatore con la serie di viti M3 ③ in dotazione.

6. (Opzionale) Dopo avere installato l'antenna GA 30 al supporto per montaggio su asta, adoperare un sigillante marino per riempire gli spazi vuoti dell'uscita del cavo.

7. Fissare la staffa nautica per montaggio su asta all'imbarcazione.

8. Il cavo deve essere fatto passare lontano da sorgenti di interferenze elettroniche e collegato al dispositivo GPS mediante il connettore BNC.

Per montare l'antenna GA 30 con il cavo passante attraverso l'asta:

1. Posizionare una staffa nautica standard per asta filettata a tubo OD da 1" (14 filetti per pollice, non in dotazione) nel punto desiderato, quindi contrassegnare il centro approssimativo dell'asta.
2. Praticare un foro da 19 mm (3/4") attraverso cui far passare il cavo.
3. Fissare la staffa nautica per montaggio su asta all'imbarcazione.
4. Inserire l'adattatore per montaggio su asta. Non serrare l'adattatore più del necessario.
5. Instradare il cavo attraverso l'asta e collegarlo all'antenna GA 30.
6. Posizionare l'antenna GA 30 sull'adattatore per montaggio su asta ① e ruotarlo in senso orario per bloccarlo ②.
7. Fissare l'antenna all'adattatore con la serie di viti M3 ③ in dotazione.
8. (Opzionale) Dopo avere installato l'antenna GA 30 al supporto per montaggio su asta, adoperare un sigillante marino per riempire gli spazi vuoti dell'uscita del cavo.
9. Il cavo deve essere fatto passare lontano da sorgenti di interferenze elettroniche e collegato al dispositivo GPS mediante il connettore BNC.

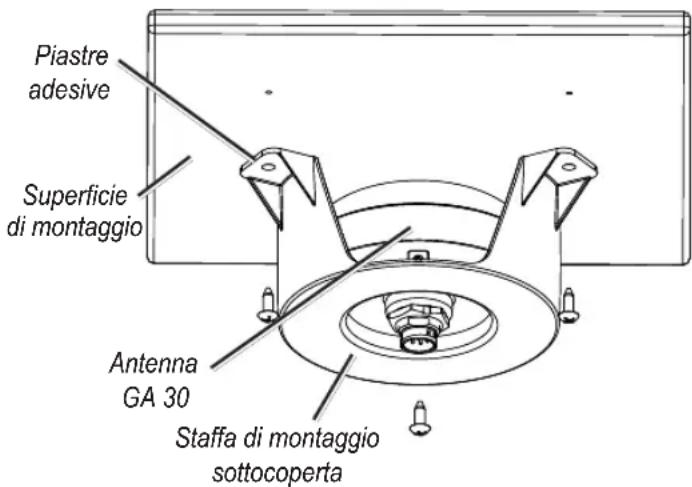

Montaggio sottocoperta dell'antenna GA 30

L'antenna GA 30 può essere montata sotto una superficie in fibra di vetro con le piastre adesive collegate alla staffa di montaggio sottocoperta. L'antenna GA 30 non è in grado di percepire i segnali satellitari attraverso il metallo: pertanto il montaggio sottocoperta può avvenire soltanto in presenza di una superficie in fibra di vetro.

1. Determinare la posizione sulla superficie in fibra di vetro in cui si desidera montare l'antenna GA 30.
2. Posizionare le piastre adesive sulla staffa di montaggio sottocoperta.
3. Posizionare l'antenna GA 30 nella staffa di montaggio sottocoperta.
4. Far aderire la staffa di montaggio sottocoperta alla superficie di montaggio.
5. Fissare la staffa di montaggio sottocoperta con viti alla superficie di montaggio. Prestare particolare attenzione a non penetrare la superficie del ponte.
6. Collegare il cavo all'antenna GA 30.
7. Il cavo deve essere fatto passare lontano da sorgenti di interferenze elettroniche e collegato al dispositivo GPS mediante il connettore BNC. Stana di montagg sottocoperta

Specifiche

Dimensioni: 91,6 mm (3

^19/32 " di diametro × 49,5 mm (1 ^15/16 ") di altezza

Peso: 201 g (7,1 once)

Materiale del rivestimento: completamente stagno, lega in plastica a elevata resistenza, impermeabile conformemente agli standard IEC 529 IPX7

Intervallo temperatura

di funzionamento: da -40°C a 80°C (da -40°F a 176°F)

Cavo: conduttore centrale con schermatura a lamina 18 AWG

Connettore: connettore proprietario con bloccaggio ad avvitamento per antenna

BNC per unità GPS

Dinamica: 999 nodi, 40 g

© 2009 Garmin Ltd. o società affiliate

Tutti i diritti riservati. Nessuna sezione del presente manuale può essere riprodotta, copiata, trasmessa, distribuita, scaricata o archiviata su un supporto di memorizzazione per qualsiasi scopo senza previa autorizzazione scritta di Garmin, salvo ove espressamente indicato. Garmin autorizza l'utente a scaricare una singola copia del presente manuale su un disco rigido o su un altro supporto di memorizzazione elettronica per la visualizzazione, nonché a stampare una copia del suddetto o di eventuali versioni successive, a condizione che tale copia elettronica o cartacea riporti il testo completo di questa nota sul copyright. È inoltre severamente proibita la distribuzione commerciale non autorizzata del presente manuale o di eventuali versioni successive.

Le informazioni contenute nel presente documento sono soggette a modifica senza preavviso. Garmin si riserva il diritto di modificare o migliorare i prodotti e di apportare modifiche al contenuto senza obbligo di preavviso nei confronti di persone o organizzazioni. Per eventuali aggiornamenti e informazioni aggiuntive sull'utilizzo e il funzionamento di questo e altri prodotti Garmin, visitare il sito Web Garmin (www.garmin.com).

Garmin ^® e il logo Garmin sono marchi di Garmin Ltd. o società affiliate, registrati negli Stati Uniti e in altri Paesi. L'uso di tali marchi non è consentito senza il consenso esplicito da parte di Garmin.
