GA 30 GPS Antenna - Gps GARMIN - Gratis brugsanvisning og manual

Produkttype	Ekstern GPS-antenne
Mærke	Garmin
Model	GA 30
Dimensioner	99 x 99 x 41 mm
Vægt	340 g
Materiale	ABS-plastik med tætningsliste
Modtagefrekvens	GPS L1 (1575,42 MHz)
Stik	BNC hanstik
Kabellængde	5 m
Strømforsyning	Via den tilsluttede GPS-modtager
Monteringstype	Skruemontering eller magnetisk holder (ekstraudstyr)
Vandtæthed	IPX7-klassificering (nedsænkelig op til 1 meter i 30 minutter)
Driftstemperatur	-20 °C til +60 °C
Kompatible applikationer	Garmin GPS-modtagere (serie GPSMAP, echoMAP osv.)
Hovedfunktioner	Modtagelse og forstærkning af GPS-signaler for at forbedre positionsnøjagtigheden
Vedligeholdelse og rengøring	Tør af med en blød, fugtig klud; brug ikke slibende midler
Sikkerhedsanvisninger	Monter sikkert for at undgå faldrisiko; åbn ikke kabinettet
Reservedele og reparationsmuligheder	Dele fås ikke separat; kontakt Garmins kundeservice ved fejl
Garanti	1 år
Generelle oplysninger	Passiv antenne med indbygget forstærker til bedre modtagelse selv under tag

Ofte stillede spørgsmål - GA 30 GPS Antenna GARMIN

Hvordan installeres GA 30-antennen?

Fastgør antennen på en flad og fri overflade ved hjælp af de medfølgende skruer eller en magnetisk holder (medfølger ikke). Tilslut BNC-stikket til ANT-indgangen på din Garmin-modtager. Sørg for, at kablet ikke er klemt.

Hvilke Garmin-modtagere er kompatible med GA 30?

GA 30 er kompatibel med de fleste Garmin-modtagere med BNC-stik, såsom GPSMAP-serien, echoMAP og nogle luftfartsmodeller. Se din enheds manual.

Er GA 30-antennen vandtæt?

Ja, den er IPX7-certificeret, hvilket betyder, at den kan nedsænkes op til 1 meter i 30 minutter.

Kan jeg bruge GA 30 med en ikke-Garmin-modtager?

Teknisk set ja, hvis modtageren har en BNC-antenneindgang og fungerer på GPS L1. Ydeevnen er dog ikke garanteret.

Hvad er længden på antennekablet?

Kablet er 5 meter langt, hvilket giver fleksibel installation.

Hvordan vedligeholdes GA 30-antennen?

Rengør den regelmæssigt med en blød, fugtig klud. Undgå opløsningsmidler. Kontroller, at kablet og stikket ikke er beskadiget.

Hvad gør jeg, hvis antennen ikke modtager noget signal?

Kontroller BNC-forbindelsen, sørg for, at antennen er placeret i et frit område (ikke under en bro eller i en garage). Genstart modtageren.

Kræver antennen ekstern strømforsyning?

Nej, den strømforsynes direkte fra GPS-modtageren via koaksialkablet. Ingen batteri- eller netadapter nødvendig.

Kan jeg forlænge antennekablet?

Ja, men brug en BNC-koaksialforlænger af god kvalitet. En for lang forlænger (>10 m) kan svække signalet.

Hvor finder jeg den fulde brugsanvisning?

Manualen er gratis tilgængelig til download på websteder som notice-facile.com eller på Garmins officielle hjemmeside.

BRUGSANVISNING GA 30 GPS Antenna GARMIN

Installationsvejledning til GA 30 GPS-antenne

Garmin® GA 30 GPS-antennen leverer GPS-oplysninger til din kompatible Garmin-plotter. GA 30 sluttes til kompatible Garmin-plottere vha. et BNC-stik.

Installer GA 30-antennen i overensstemmelse med følgende vejledning. Du skal bruge korrekte bolte, værktøj og monteringsudstyr. Dette er anført under hver sektion. Disse dele kan fås hos de fleste forhandlere af maritimt udstyr.

Se guiden Vigtige oplysninger om sikkerhed og produkter i æsken til den kompatible plotter fra Garmin for at se produktadvarsler og andre vigtige oplysninger.

ADVARSEL: Bær altid beskyttelsesbriller, høreværn og støvmaske, når du borer, skærer eller sliber. Når du borer eller skærer, skal du altid kontrollere, at der er friplads på den anden side af overfladen.

Kontakt Garmin

Kontakt Garmins produktsupport, hvis du har spørgsmål til installation af GA 30. Hvis du befinder dig i USA, skal du gå til www.garmin.com/support eller kontakte Garmin USA på telefon [phone] eller [phone].

I Storbritannien skal du kontakte Garmin (Europe) Ltd. pr. telefon på 0808 238 0000.

Hvis du befinder dig i Europa, skal du gå til www.garmin.com/support og klikke på Contact Support for at få oplysninger om support i de forskellige lande, eller du kan kontakte Garmin (Europe) Ltd. på telefon [phone].

Produktregistrering

Hjælp os med at hjælpe dig ved at udføre vores onlineregistrering i dag! Gå til http://my.garmin.com. Opbevar den originale købskvittering, eller en kopi af den, på et sikkert sted.

Til senere brug bør du skrive serienummeret på din GA 30-antenne på den angivne plads. Nummeret står på et klistermærke på bagsiden af enheden.

Serienummer

Pakkeliste og nødvendigt værktøj

Før du installerer din enhed, bør du kontrollere, at nedenstående dele er med i pakken. Hvis der mangler noget, skal du straks kontakte din Garmin-forhandler.

Standardpakke

• GA 30-antenne
- Antennekabel
• Planmonteringsbeslag
- Beslag til stagemontering
- Beslag til skjult montering
• Monteringsudstyr (skruer og selvklæbende puder)
• Installationsvejledning

Nødvendigt værktøj

• Bor og borehoveder
• Hulsav, 1" (25 mm) (kabelhul til planmontering)
  • Skruetrækker (skruer til planmontering)
• Kørner og hammer (til markering af forboringshuller ved planmontering)
• Forsækningshoved (ved montering på fiberglass)
  • Marineforsegler (til visse monteringsløsninger)

Montering af GA 30-antennen

GA 30-antennen kan planmonteres ved at fastgøre den til en 1" OD-standardmarinholder med gevindstage (14 gevind pr. tomme - medfølger ikke), eller antennen kan installeres under fiberglass.

Vælg en passende placering på din båd til GA 30-antennen. Du sikrer den bedste modtagelse ved at montere GA 30-antennen et sted med klart udsyn til himmelen i alle retninger.

• Undgå at montere GA 30-antennen i skyggen fra bådens overbygning, en radarantenne eller en mast.
• Monter GA 30-antennen mindst 3 fod (1 m) væk fra (helst over) radarstrålers og VHF-radioantenners bane.

Fastgør antennen midlertidigt der, hvor du ønsker at montere den, og kontroller, om den fungerer korrekt. Hvis du oplever interferens fra andre elektriske apparater, skal du finde en ny placering. Når antennen fungerer korrekt, skal du fastgøre den permanent.

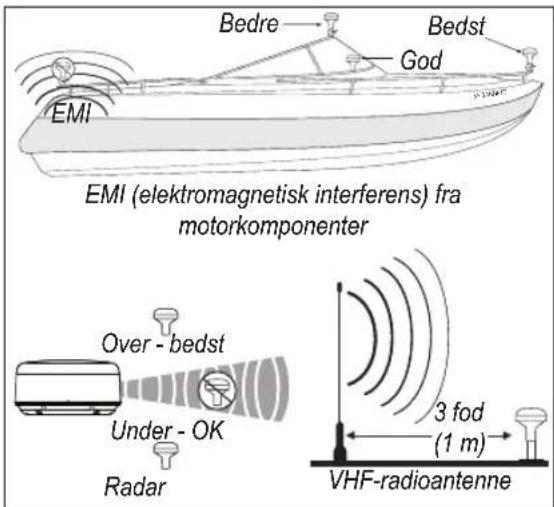

Hensyn ved placering af GA 30-antenne

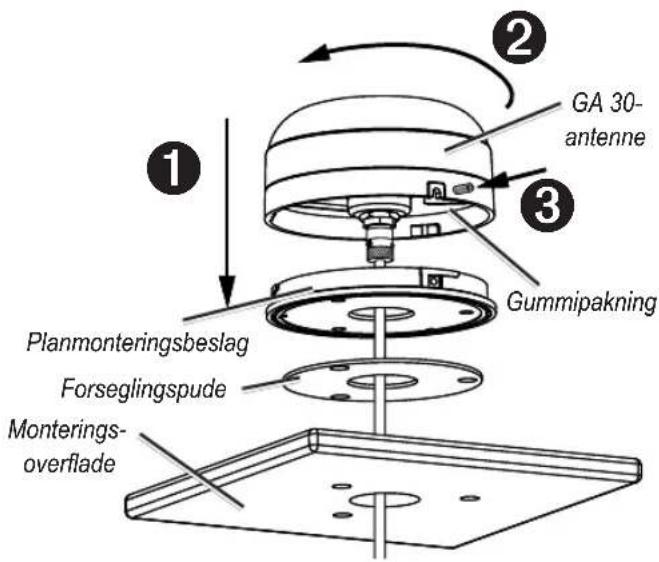

Planmontering af GA 30-antennen

1. Brug planmonteringsbeslaget som monteringsskabelon.

2. Brug en kørner til at markere placeringen af de tre skruer på overfladen.

3. Brug en blyant til at markere hullet til kablet midt i beslaget.

4. Læg planmonteringsbeslaget væk. Brug ikke planmonteringsbeslaget til at bore igennem.

5. Bor 1/8" (3 mm) forboringshuller på de tre markerede steder.

BEMÆRK: Hvis du monterer GA 30 på fiberglas, anbefales det, at du bruger et forsænkningsbor til at udbore en frigangsforsænkning i det øverste lag af gelcoat (men ikke dybere). Det vil medvirke til, at gelcoatlaget ikke revner, når du strammer skruerne.

1. Brug en 1" (25 mm) hulsav til at save kabelhullet i midten.
2. Placer forseglingsskiven i bunden af planmonteringsbeslaget. Sørg for, at skruehullerne er ud for hinanden.
3. Brug de medfølgende M4-skruer til at fastgøre planmonteringsbeslaget til monteringsfladen.
4. Før kablet gennem 1"- kabelhullet, og slut det til GA 30.
5. Sørg for, at den store gummipakning er på plads nederst på GA 30-antennen. Sæt antennen på planmonteringsbeslaget ①, og drej antennen med uret for at låse den på plads ②.

1. Fastgør antennen til monteringsbeslaget med den medfølgende M3-sætskrue ③.
2. Før kablet væk fra kilder til elektronisk interferens, og slut det til din GPS-enhed vha. BNC-stikket.

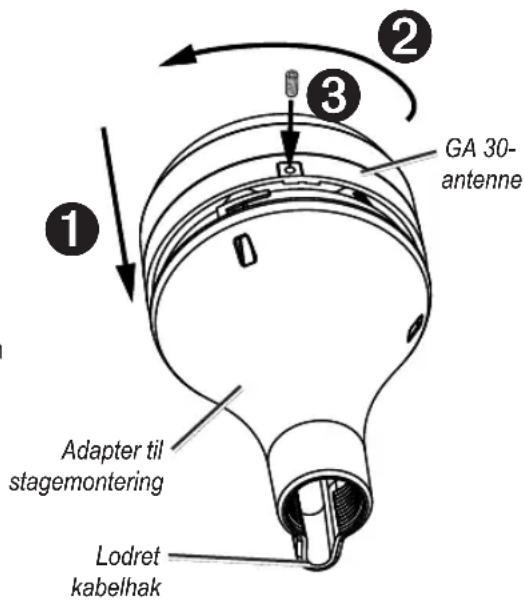

Stagemontering af GA 30-antennen

Når adapteren til stagemontering sidder på GA 30-antennen, kan du montere antennen på en 1" OD-standardmarineholder med gevindstage (14 gevind pr. tomme - medfølger ikke). Kablet kan føres igennem monteringen eller uden på monteringen.

Sådan monterer du GA 30 med kabelføring uden på monteringen:

1. Før kablet gennem adapteren til stagemontering, og placer kablet i det lodrette hul langs adapterens base.
2. Sæt adapteren til stagemontering på en 1" OD-standardmarineholder med gevindstage (14 gevind pr. tomme - medfølger ikke). Stram ikke adapteren for hårdt.
3. Slut kablet til GA 30-antennen.
4. Sæt GA 30-antennen på adapteren til stagemontering ①, og drej den med uret for at låse den på plads ②.
5. Fastgør antennen til adapteren med den medfølgende M3-sætskrue ③.
6. (Valgfrit) Når GA 30 er installeret på stagemonteringen, skal du udfylde det lodrette kabelhak med marineforsegler.
7. Fastgør marinestageholderen til båden, hvis den ikke allerede er fastgjort.
8. Før kablet væk fra kilder til elektronisk interferens, og slut det til din GPS-enhed vha. BNC-stikket.

Sådan monterer du GA 30 med kabelføring igennem stagen:

1. Placer en 1" OD-standardmarineholder med gevindstage (14 gevind pr. tomme - medfølger ikke) på den ønskede placering, og aftegn den omtrentlige midte af stage.
2. Bor et 34 " (19 mm) hul til at føre kablet igennem.
3. Fastgør stagemarinemonteringen til båden.
4. Fastgør adapteren til stagemontering på stagen. Stram ikke adapteren for hårdt.
5. Før kablet gennem stagen, og slut det til GA 30-antennen.
6. Sæt GA 30-antennen på adapteren til stagemontering ①, og drej den med uret for at låse den på plads ②.
7. Fastgør antennen til adapteren med den medfølgende M3-sætskrue ③.
8. (Valgfrit) Når GA 30 er installeret på stagemonteringen, skal du udfylde det lodrette kabelhak med marineforsegler.
9. Før kablet væk fra kilder til elektronisk interferens, og slut det til din GPS-enhed vha. BNC-stikket.

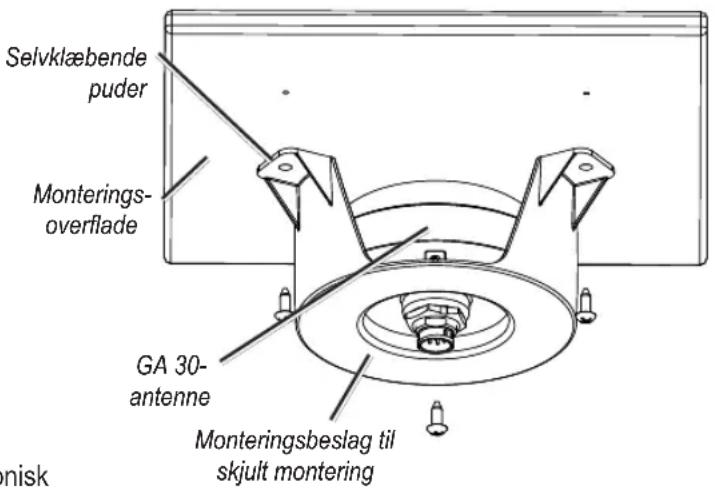

Skjult montering af GA 30-antennen

GA 30-antennen kan monteres under en fiberglassoverflade ved hjælp af de selvklæbende puder, der er fastgjort til monteringsbeslaget til skjult montering. GA 30 kan ikke modtage satellitsignaler gennem metal - du kan kun anvende skjult montering under et fiberglassdække.

1. Bestem, hvor på fiberglassoverfladen GA 30 skal monteres.

2. Placer de selvklæbende puder på monteringsbeslaget til skjult montering.

3. Placer GA 30 i monteringsbeslaget til skjult montering.

4. Fastklæb monteringsbeslaget til monteringsfladen.

5. Fastgør monteringsbeslaget til skjult montering til monteringsfladen ved hjælp af skruer. Vær ekstremt forsigtig, så du sikrer, at skruerne ikke går igennem dækkets overflade.

6. Slut kablet til GA 30.

7. Før kablet væk fra kilder til elektronisk interferens, og slut det til din GPS-enhed vha. BNC-stikket.

Specifikationer

Dimensioner: 3 ^19/32 " (91,6 mm) Diameter × 1 ^15/16 " (49,5 mm) Højde

Vægt: 7,1 oz. (201 g)

Kabinetmateriale: Fuldt tætnet, robust plastlegering, vandtæt iht. standarden IEC 529 IPX7

Driftsområde: Fra -40 °C til 80 °C (fra -40 °F til 176 °F)

Kabel: Folieskærmet, centerstik 18 AWG

Stik: Antenne - særligt drejelåsstik GPS-enhcd - BNC

Dynamik: 999 knob, 40 g

© 2009 Garmin Ltd. eller dets datterselskaber

Alle rettigheder forbeholdes. Denne vejledning må hverken helt eller delvist reproduceres, kopieres, transmitteres, udbredes, downloades eller gemmes på noget medie uanset formålet uden udtrykkeligt, forudgående skriftligt samtykke fra Garmin, medmindre der udtrykkeligt er givet tilladelse heri. Garmin giver hermed tilladelse til download af en enkelt kopi af denne vejledning på en harddisk eller andet elektronisk medium til visning og udskrivning af én kopi af vejledningen og eventuelle opdateringer heraf, forudsat at den elektroniske eller udskrevne kopi af vejledningen indeholder hele denne meddelelse om ophavsret, og med den betingelse, at enhver uautoriseret erhvervsmæssig distribution af vejledningen og eventuelle ændringer heraf er strengt forbudt.

Oplysningerne i dette dokument kan ændres uden forudgående varsel. Garmin forbeholder sig retten til at ændre eller forbedre sine produkter og til at ændre indholdet uden at være forpligtet til at varsle sådanne ændringer og forbedringer til personer eller organisationer. Besøg Garmins hjemmeside (www.garmin.com) for at se aktuelle opdateringer og yderligere oplysninger om brug og håndtering af dette og andre Garmin-produkter.

Garmin® og Garmin-logoet er varemærker tilhørende Garmin Ltd. eller dets datterselskaber, registreret i USA og andre lande. Disse varemærker må ikke anvendes uden udtrykkelig tilladelse fra Garmin.

GARMIN®

Montere GA 30-antennen på en overflate

1. Bruk overflatemonteringsbraketten som monteringsmal.

2. Bruk en sentreringskjørner til å merke de tre skrueplasseringene på overflaten.

3. Bruk en blyant til å tegne kabelhullet i midten av braketten.

4. Legg overflatemonteringsbraketten til side. Ikke bor gjennom overflatemonteringsbraketten.

5. Bor styrehull på 3 mm (1/8 tommer) på de tre merkede stedene.

Slik monterer du GA 30 med kabelen utenfor stangen:

Driftstemperaturområde: Fra -40 til 80 °C (-40 til 176 °F)

Kabel: Foliebeskyttet senterleder, 18 AWG

Kontakt: Antenne – egen kontakt med låsetapp GPS-enhet – BNC

Dynamikk: 999 knop, 40 g
