Produkttyp	Extern GPS-antenn
Märke	Garmin
Modell	GA 30
Mått	99 x 99 x 41 mm
Vikt	340 g
Material	ABS-plast med tätningslist
Mottagningsfrekvens	GPS L1 (1575,42 MHz)
Kontakt	BNC hane
Kabellängd	5 m
Strömförsörjning	Via den anslutna GPS-mottagaren
Monteringstyp	Skruvmontering eller magnetfäste (tillval)
Vattentäthet	IPX7-klassad (nedsänkbar upp till 1 meter i 30 minuter)
Drifttemperatur	-20 °C till +60 °C
Kompatibla applikationer	Garmin GPS-mottagare (serien GPSMAP, echoMAP, etc.)
Huvudfunktioner	Mottagning och förstärkning av GPS-signaler för att förbättra positionsnoggrannheten
Underhåll och rengöring	Torka med en mjuk, fuktig trasa; använd inga slipande medel
Säkerhetsanvisningar	Montera säkert för att undvika fallrisk; öppna inte höljet
Reservdelar och reparationsmöjligheter	Delar finns inte separat; kontakta Garmins kundtjänst vid funktionsfel
Garanti	1 år
Allmän information	Passiv antenn med inbyggd förstärkare för bättre mottagning även under tak

Vanliga frågor - GA 30 GPS Antenna GARMIN

Hur installerar jag GA 30-antennen?

Fäst antennen på en plan och fri yta med medföljande skruvar eller ett magnetfäste (ingår ej). Anslut BNC-kontakten till ANT-ingången på din Garmin-mottagare. Se till att kabeln inte är klämd.

Vilka Garmin-mottagare är kompatibla med GA 30?

GA 30 är kompatibel med de flesta Garmin-mottagare med BNC-kontakt, som serierna GPSMAP, echoMAP och vissa flygmodeller. Se din enhets manual.

Är GA 30-antennen vattentät?

Ja, den är IPX7-certifierad, vilket innebär att den tål nedsänkning upp till 1 meter i 30 minuter.

Kan jag använda GA 30 med en icke-Garmin-mottagare?

Tekniskt sett ja, om mottagaren har en BNC-antenn ingång och fungerar på GPS L1. Prestandan garanteras dock inte.

Vilken längd har antennkabeln?

Kabeln är 5 meter lång, vilket möjliggör flexibel installation.

Hur underhåller jag GA 30-antennen?

Rengör den regelbundet med en mjuk, fuktig trasa. Undvik lösningsmedel. Kontrollera att kabeln och kontakten inte är skadade.

Vad gör jag om antennen inte får någon signal?

Kontrollera BNC-anslutningen, se till att antennen är placerad på en öppen plats (inte under en bro eller i ett garage). Starta om mottagaren.

Behöver antennen extern strömförsörjning?

Nej, den drivs direkt av GPS-mottagaren via koaxialkabeln. Inga batterier eller nätadapter behövs.

Kan jag förlänga antennkabeln?

Ja, men använd en BNC-koaxialförlängare av god kvalitet. En för lång förlängning (>10 m) kan försvaga signalen.

Var hittar jag den fullständiga bruksanvisningen?

Manualen finns gratis att ladda ner på webbplatser som notice-facile.com eller på Garmins officiella webbplats.

BRUKSANVISNING GA 30 GPS Antenna GARMIN

Med GPS-antennen GA 30 från Garmin® får du GPS-information till din kompatibla Garminplotter. GA 30 ansluts till kompatibla Garmin-plottrar med en BNC-kontakt.

Installera GA 30-antennen enligt följande instruktioner. Du behöver de fästen och verktyg som anges i varje avsnitt. De här delarna finns hos de flesta återförsäljare av marina produkter.

Läs guiden Viktig säkerhets- och produktinformation som medföljer i produktförpackningen till den kompatibla Garmin-plottern för viktig information om produkten och säkerhet.

VARNING! Använd alltid skyddsglasögon, hörselskydd och andningsskydd när du borrar, skär eller slipar. Kontrollera alltid om det finns fritt utrymme bakom ytan som du ska borra eller skära i.

Kontakta Garmin

Kontakta Garmins produktsupport om du har frågor om installationen av GA 30. Om du befinner dig i USA går du till www.garmin.com/support eller kontaktar Garmin USA per telefon på [phone] eller [phone].

I Storbritannien kontaktar du Garmin (Europe) Ltd. via telefon på 0808 2380000.

Om du befinner dig i Europa går du till www.garmin.com/support och klickar på Contact Support (Kontakta support) för information om support från ditt hemland eller så kontaktar du Garmin (Europe) Ltd. per telefon på [phone].

Produktregistrering

Hjälp oss hjälpa dig på ett bättre sätt genom att fylla i vår online-registrering redan i dag. Gå till http://my.garmin.com. Spara inköpskvittot, i original eller kopia, på ett säkert ställe.

Skriv in serienumret som står på din GA 30 i det avsedda utrymmet, för framtida referens. Det står på en etikett på baksidan av enheten.

Serienummer

Packlista och nödvändiga verktyg

Innan du installerar enheten ska du kontrollera att förpackningen innehåller följande delar. Kontakta genast din Garmin-återförsäljare om det saknas delar.

Standardförpackning

• GA 30-antenn
• Antennkabel
• Ytmonteringsfäste
• Mastmonteringsfäste
  • Fäste för montering under däck
  • Monteringsmaterial (skruvar och självhäftande plattor)
  • Installationsinstruktioner

Verktyg som behövs

• Borrmaskin och borrar
• Hålsåg, 25 mm (1 tum) (kabelhål för ytmontering)
  • Skruvmejsel (ytmonteringsskruvar)
• Körnare och hammare (används för att markera rikthål vid ytmontering)
  • Försänkare (vid montering på glasfiber)
  • Marint tätningsmedel (för vissa monteringsalternativ)

Montering av GA 30-antennen

Du kan ytmontera GA 30-antennen. Fäst antennen till en vanlig 1-tums rörgängad marinhållare (14 gängor per tum – medföljer inte) eller installera antennen under glasfiber.

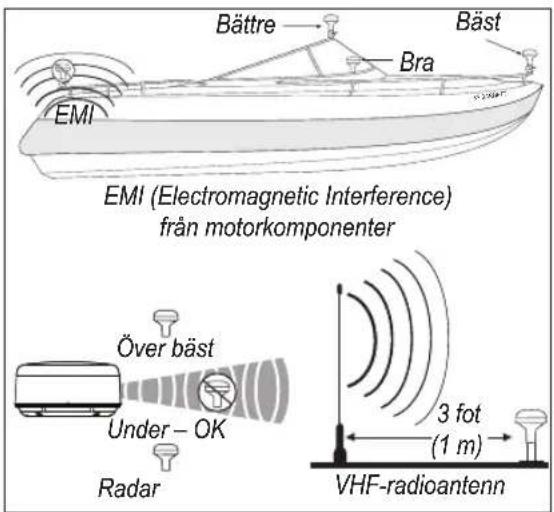

Välj ut en lämplig plats för GA 30-antennen på båten. För garanterat bästa mottagning monterar du GA 30-antennen på en plats med fri sikt mot himlen i alla riktningar.

• Undvik att montera GA 30-antennen i skuggan av båtens yttre struktur, en radomantenn eller mast.
• Montera GA 30-antennen minst 1 m (3 fot) bort från (helst över) radarstrålars väg eller en VHF-radioantenn.

Sätt fast antennen tillfälligt på önskad monteringsplats och testa att den fungerar som den ska. Om du upplever störningar från annan elektronik kan du försöka med en annan plats. När du har bekräftat att enheten fungerar som den ska monterar du antennen permanent.

Ytmontering av GA 30-antennen

1. Använd ytmonteringsfästet som monteringsmall.

Placeringsavvägningar för GA 30-antenn

• Märk ut de tre skruvplatserna på ytan med hjälp av en körnare.
• Leta upp kabelhålet i mitten av fästet med hjälp av en penna.

• Ställ undan ytmonteringsfästet. Borra inte genom ytmonteringsfästet.

• Borra 3 mm (1/8 tums) rikthål på tre märkta platser.

OBS! Om du monterar GA 30 på glasfiber bör du använda en försänkare för att borra en försänkning genom det övre gelcoat-lagret (men inte djupare). På så sätt motverkar du sprickor i gelcoat-lagret när skruvarna dras åt.

1. Använd en hålsåg på 25 mm (1 tum) för att klippa kabelhålet i mitten.

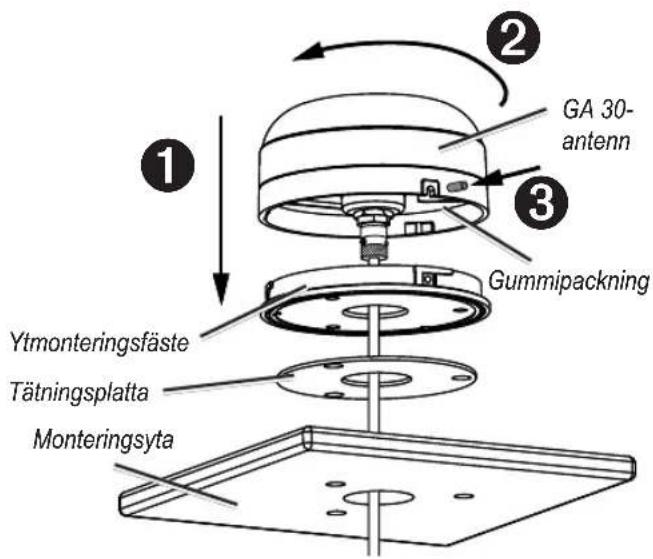

2. Placera tätningsplattan längst ned på ytmonteringsfästet. Passa in skruvhålen.
3. Med hjälp av de medföljande M4-skruvarna ansluter du ytmonteringsfästet på monteringsytan.
4. Led kabeln genom 1-tumskabelhålet och anslut den till GA 30.
5. Se till att den stora gummipackningen är på plats på botten av GA 30-antennen. Placera antennen på ytmonteringsfästet ①. Vrid antennen medurs och lås den på plats ②.

1. Sätt fast antennen på monteringsfästet med den medföljande M3-inställda skruven ③.
2. Led kabeln bort från källor som orsakar elektroniska störningar och anslut den till GPS-enheten med BNC-kontakten.

Montering av GA 30-antennen på ett mastfäste

När du har kopplat mastfästesadaptern till GA 30-antennen kan du installera antennen på en vanlig 1-tums rörgängad marinhållare (14 gängor per tum – medföljer inte). Du kan leda kabeln genom masten eller på utsidan av masten.

Så här monterar du GA 30 med kabeln ledd på mastens utsida:

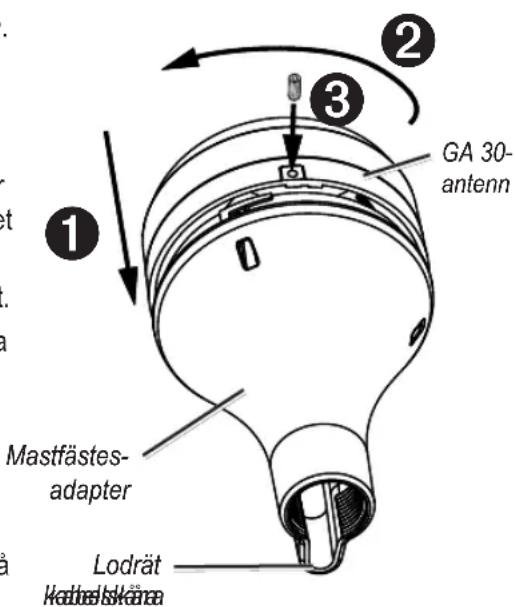

1. Led kabeln genom mastfästesadaptern och placera kabeln i det lodräta spåret tillsammans med basen på mastfästesadaptern.
2. Trä mastfästesadaptern på en vanlig 1-tums rörgängad marinhållare (14 gångor per tum – medföljer inte). Dra inte åt adaptern för hårt.
3. Anslut kabeln till GA 30-antennen.
4. Placera GA 30-antennen på mastfästesadaptern ①. Vrid antennen medurs och lås den på plats ②.
5. Sätt fast antennen på adaptern med den medföljande M3-inställda skruven ③.
6. (Valfritt) När GA 30 är monterad på mastfästet fyller du kvarvarande utrymme vid det lodräta kabelspåret med ett marint tätningsmedel.
7. Fäst marinfästet på båten om det inte redan är gjort.
8. Led kabeln bort från källor som orsakar elektroniska störningar och anslut den till GPS-enheten med BNC-kontakten.

Så här monterar du GA 30 med kabeln ledd genom masten:

1. Placera ett standardmarinfäste med en utvändig diameter på en tum (14 gångor per tum, ingår ej) på önskad plats och märk ut mittpunkten för masten.

1. Borra ett 19 mm ( ^3/_4 -tumshål) så att kabeln kan passera igenom.
2. Sätt fast mastfästet på båten.
3. Trä mastfästesadaptern på masten. Dra inte åt adaptern för hårt.
4. Led kabeln genom masten och anslut den till GA 30-antennen.
5. Placera GA 30-antennen på mastfästesadaptern ①. Vrid antennen medurs och lås den på plats ②.
6. Sätt fast antennen på adaptern med den medföljande M3-inställda skruven ③.
7. (Valfritt) När GA 30 är monterad på mastfästet fyller du det lodräta kabelspåret med ett marint tätningsmedel.
8. Led kabeln bort från källor som orsakar elektroniska störningar och anslut den till GPS-enheten med BNC-kontakten.

Montera GA 30-antennen under däck

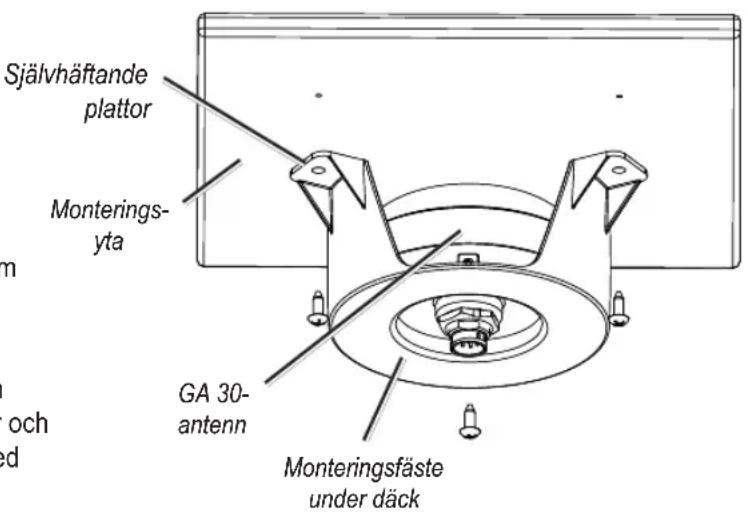

GA 30-antennen kan monteras under en glasfiberyta med de självhäftande plattorna fästa vid monteringsfästet under däck. GA 30 kan inte hämta satellitsignaler genom metall, därför kan du bara montera under däcket om ytan består av glasfiber.

1. Välj den plats på glasfiberytan där du vill montera GA 30.

2. Placera de självhäftande plattorna på monteringsfästet under däck.

3. Placera GA 30 i monteringsfästet under däck.

4. Fäst monteringsfästet under däck på monteringsytan.

5. Säkra monteringsfästet under däck på monteringsytan med skruvar. Var mycket försiktig så att skruvarna inte går igenom däckets övre yta.

6. Anslut kabeln till GA 30.

7. Led kabeln bort från källor som orsakar elektroniska störningar och anslut den till GPS-enheten med BNC-kontakten.

Specifikationer

Mått: 91,6 mm (3 ^19/32 tum) Diameter × 49,5 mm (1 ^15/16 tum) Höjd

Vikt: 201 g (7,1 oz.)

Material i höljet: Helt tätad, stöttålig plastlegering, vattentät enligt IEC 529 IPX7-normer

Driftsområde: Från -40 till 80 °C (från -40 till 176 °F)

Kabel: Folieskärmad mittledare 18 AWG
