MODE D'EMPLOI MX418DS SHURE

Microphones de bureau

Les Microflex® série MX400D sont des microphones électrostatiques à électret miniatures à col de cygne avec pied pour table et câble de 3 m (10 pi). Le pied de ces microphones permet de les utiliser dans des salles polyvalentes, où une installation rapide est nécessaire, ou lorsqu'une installation permanente n'est pas pratique.

Fonctions

• Larges gamme dynamique et réponse en fréquence pour une reproduction précise du son
• Capsules interchangeables offrant un choix de courbes de directivité pour chaque application
• Bouton de coupure du son programmable et témoin DEL
• Bornes d'entrée/sortie logique pour télécommande ou usage avec mélangeurs automatiques
• Sortie équilibrée sans transformateur pour une immunité aux bruits accrue avec de grandes longueurs de fil
• Filtrage RF

MX400 series variantes

Les microphones MX400 sont disponibles avec des cols de cygne de 305 mm (12 po) ou de 457 mm (18 po).

• Les modèles « S » comportent un bouton de coupure du son et un témoin DEL.
• Les modèles « D » comportent un pied de table avec bouton de coupure du son programmable et témoin DEL ainsi qu'une entrée/sortie logique.
• Les modèles « SE » comportent une bride de montage en surface avec câble à sortie latérale.

La courbe de directivité de la capsule incluse est indiquée par le suffixe du numéro de modèle :

/C Cardioïde

/S Supercardioïde

Capsule non comprise

Capsules interchangeables

Les microphones Microflex utilisent des capsules interchangeables qui permettent de choisir la courbe de directivité pour différentes installations.

R185 Cardioïde

Bonnette anti-vent encliquetable

• Encliqueter dans la gorge se trouvant au-dessous de la capsule. • Pour la retirer, agrandir l'écartement avec un tournevis ou l'ongle du pouce. • Assure une protection de 30 dB contre les plosives.

Placement du microphone

• Diriger le microphone vers la source désirée, telle qu'un orateur. • L'orienter à l'opposé de toute source indésirable, telle qu'un haut-parleur.
• Placer le microphone à moins de 15 à 30 cm (6 à 12 po) de la source sonore désirée.
• Toujours utiliser la bonnette anti-vent fournie ou la bonnette anti-vent en métal proposée en option pour minimiser les bruits de respiration.
• Lorsque quatre microphones ou plus doivent être ouverts simultanément, l'usage d'une table de mélange automatique, telle que la Shure

SCM810 ou SCM410, est recommandé.

/C (R185)

Fixation à une surface

Utiliser les micro-interrupteurs pour configurer les réglages logiques et le comportement du bouton de coupure du son.

Les micro-interrupteurs sont recouverts à l'usine d'un morceau de ruban adhésif transparent. Enlever le ruban adhésif pour changer les réglages d'interrupteur.

	ARRÊT (défaut usine)	MARCHE
1	Instantané Alternance
2	Appuyer pour couper le son	Appuyer pour parler
3	Bouton de coupure du son activé; le témoin DEL s'allume quand le micro est actif	Bouton de coupure du son désactivé (micro toujours activé); la borne logique contrôle le témoin DEL
4	Modification spéciale

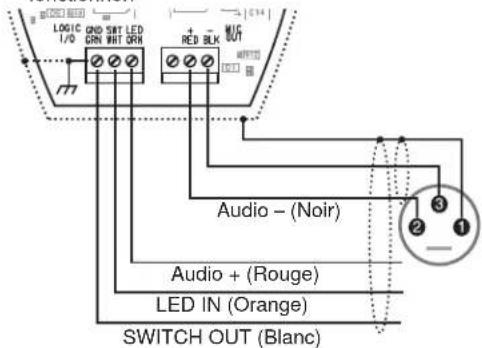

Schéma de câblage

REMARQUE : Le couvercle inférieur doit être branché à la base du micro pour pouvoir fonctionner.

Configuration du bouton de coupure du son

Utiliser les micro-interrupteurs 1 et 2 pour configurer le bouton de coupure du son, comme suit. Veiller à régler le micro-interrupteur 3 sur off (défaut usine) de façon à ce que le bouton de coupure du son contrôle le son à partir du microphone.

Fonction d'interrupteur	Réglage des mi-cro-interrupteurs
Instantané : appuyer pour couper le son (réglage usine)
Instantané : appuyer pour parler
Alternance : (appuyer pour ouvrir/couper) : le micro est actif quand sous tension
Alternance : (appuyer pour ouvrir/couper) : le micro est coupé quand sous tension

Raccordement à un mélangeur automatique

Utiliser ces réglages pour raccorder le microphone à un mélangeur automatique ou un autre appareil qui coupe le son et contrôle le témoin DEL.

1. Connecter les bornes logiques au mélangeur automatique. Raccorder l'entrée DEL à la sortie d'obturateur pour que le témoin DEL s'allume quand ce canal est activé.
2. Régler le micro-interrupteur 3 sur on. Ceci désactive le bouton de coupure du son (le microphone fait passer le signal audio, que l'on appuie sur le bouton ou non).
3. Régler le micro-interrupteur 1 pour configurer la façon dont le bouton de coupure du son transmet la logique COUPURE :

Instantané : appuyer = 0 V c. c., relâcher = 5 V c. c.

Alternance : initial = 5 V c. c., appuyer = 0 V c. c.

Bornes logiques

Vert (MASSE LOGIQUE) : pour la connexion à la masse logique d'un mélangeur automatique, d'un commutateur ou d'un autre appareil.

Orange (ENTRÉE DEL): Régler le micro-interrupteur 3 sur on pour utiliser ENTRÉE DEL. La borne reçoit 5 V c. c. et en cas de court-circuit à MASSE LOGIQUE, le témoin DEL s'allume.

Blanc (COUPURE): procure un signal logique TTL (0 V c. c. ou 5 V c. c.) en réaction au bouton de coupure du son. Régler le micro-interrupteur 1 pour instantané ou alternance. Quand l'alimentation fantôme est appliquée, la logique s'initialise à la valeur haute (5 V c. c.). Le micro-interrupteur 2 n'a aucun effet sur COUPURE.

Configuration de Coupure pour la coupure instantanée permanente

Utiliser la modification suivante dans les situations où l'interface logique requiert une fermeture instantanée de COUPURE, mais que l'utilisateur veut que le bouton de coupure du son fasse alterner le microphone (micro-interrupteur 1 ON, 3 OFF) :

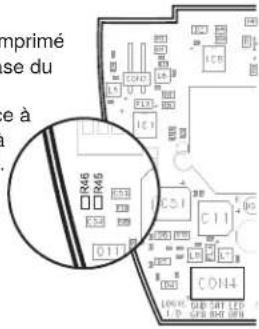

1. Accéder au circuit imprimé à l'intérieur de la base du microphone.
2. Enlever la résistance à R45 et la remettre à l'emplacement R46.

Type

Électrostatique (capsule électret)

Réponse en fréquence

50-17000 Hz

Courbe de directivité

MX412D/C, MX418D/C: Cardioïde

MX412D/S, MX418D/S: Supercardioïde

Impédance de sortie

Nominale EIA, 150 Ω (180 Ω réelle)

Configuration de sortie

Symétrique active

Sensibilité (à 1 khz, tension en circuit ouvert)

Cardioïde: -34 dBV/Pa (21 mV)

Supercardioïde: -33 dBV/Pa (24 mV)

1 Pascal = 94 dB SPL

Charge de 1 kω)

Cardioïde: 123 dB

Supercardioïde: 122 dB

Bruit de sortie équivalent (pondéré en a)

Cardioïde: 29 dB SPL

Supercardioïde: 28 dB SPL

Rapport signal/bruit (mesuré à 94 db SPL à 1 khz)

Cardioïde: 65 dB

Supercardioïde: 66 dB

Rejet en mode commun (10 hz à 100 khz)

45 dB minimum

Niveau d'écrêtage de sortie du préamplificateur (DHT de 1 %)

-6 dBV (0,5 V)

Polarité

Une pression acoustique positive sur le diaphragme produit une tension positive sur la broche 2 par rapport à la broche 3 du connecteur XLR de sortie.

Poids net

MX412D: 0,81 kg (1,80 lb)

MX418D: 0,82 kg (1,82 lb)

Poids emballé

LED IN (ENTRÉE DEL): Bas niveau activé (≤1,0 V), compatible TTL. Tension maximum absolue : -0,7 V à 50 V.

LOGIC OUT (SORTIE LOGIQUE): Bas niveau activé (≤1,0 V), chute à 20 mA, compatible TTL. Tension maximum absolue : -0,7 V à 50 V (jusqu'à 50 V à 3 kΩ).

Atténuation du bouton de coupure

-50 dB minimum

Câble

Câble fixe de 3 m (10 pi) à paire audio blindée terminée à un XLR mâle à 3 broches et à trois conducteurs sans terminaison pour la commande logique

Environnement

Température de fonctionnement: -18–57 °C (0–135 °F)

Température de stockage: -29–74 °C (-20–165 °F)

Humidité relative: 0–95 %

Alimentation

11-52 V c.c. fantôme, 2,0 mA

Accessoires fournis

Bonnette anti-vent en mousse encliquetable (1 fournie, 4 dans le kit de pièces de rechange)

RK412WS

Accessoires en option

Bonnette anti-vent sphérique en mousse	A99WS
Bonnette anti-vent verrouillable métallique	A412MWS
Câble logique spécial (préciser la longueur)	95B2509

Pièces de rechange

Capsule omnidirectionnelle (noire) R183B

Capsule supercardioïde (noire) R184B

Capsule cardioïde (noire) R185B

Homologation

Autorisé à porter la marque CE. Conforme à la directive européenne CEM 2004/108/CE. Conforme aux normes harmonisées EN55103-1:1996 et EN55103-2:1996 pour les environnements résidentiels (E1) et d'industrie légère (E2).
