製品タイプ	コンデンサーマイク (グースネック)
ブランド	Shure
モデル	MX418DS
指向性	カーディオイド
周波数特性	50 Hz ～ 17 kHz
出力インピーダンス	150 Ω (バランス)
感度	-35 dBV/Pa (17.8 mV/Pa)
コネクター	XLR 3ピン
ファントム電源	+48 V DC (DIN 45596規格)
寸法 (グースネック)	長さ: 318 mm
重量	165 g
ボディ素材	ダイカストメタル
色	マットブラック
主な用途	会議、スピーチ、プレゼンテーション
お手入れと掃除	柔らかい布で軽く湿らせて拭いてください。溶剤は使用しないでください。
安全	過度の湿気にさらさないでください。適合するファントム電源のみを使用してください。
交換部品と修理	交換については、認定されたShureアフターサービスにご相談ください。
保証	2年間 (販売店の条件による)

よくある質問 - MX418DS SHURE

MX418DSマイクの接続方法は？

マイクは、+48Vファントム電源を供給するミキサーやオーディオインターフェースに、XLR 3ピンケーブルで接続します。

このマイクにはどのような電源が必要ですか？

MX418DSはコンデンサーマイクで、48Vファントム電源 (DIN 45596規格準拠) が必要です。

MX418DSの指向性は？

このマイクはカーディオイド指向性を持ち、周囲の側方や後方のノイズを低減しながら、主音源を収音するのに最適です。

このマイクはスタンドなしでテーブルに置いて使用できますか？

MX418DSは、付属のベースを使って平らな面に取り付けるように設計されています。テーブルに直接置くこともできますが、最適な安定性を得るために、付属のスタンドを使用することをお勧めします。

このマイクはワイヤレスシステムに対応していますか？

このモデルは有線（XLR）です。ワイヤレスで使用するには、グースネックに対応したアダプターまたは専用トランスミッターが必要です。

MX418DSの掃除方法は？

表面を拭くには、柔らかく少し湿らせた布を使用してください。研磨剤や溶剤は避け、カプセルを湿気から保護してください。

グースネックの長さは？

グースネックの長さは約318 mmで、柔軟な位置調整が可能です。

MX418DSは音楽録音に適していますか？

主に音声（会議、スピーチ）向けに設計されており、話し声の録音には使用できますが、周波数特性が限定されているため、歌や楽器にはあまり適していません。

取り扱いノイズを低減するには？

付属のテーブルスタンドを使用して振動を抑えてください。使用中はグースネックに触れないようにしてください。

完全な取扱説明書はどこにありますか？

完全なマニュアルは、notice-facile.comおよびShure公式サイトで無料ダウンロードできます。

使用説明書 MX418DS SHURE

Shure Microflex® MX400Dシリーズマイクロホンは、ミニエレクトレットコンデンサグースネック型マイクロホンで、デスクトップベースと3mのケーブルが付属しています。デスクトップベースを使用することで、マイクロホンを迅速に設置しなければならない多目的ルームなど、常設が難しい場所で使用することができます。

機能

• 幅広いダイナミックレンジと周波数応答により、正確な音響再生を実現
• 用途に合わせて極性パターンを選択できる交換可能カートリッジ
• プログラム可能ミュートボタンとLEDインジケータ
• リモートコントロールの論理入力 / 出力端子または自動ミキサーの使用
• 変圧器不要のバランス出力により、長いケーブル使用時のノイズに対する電磁波耐性が向上。
• RFフィルタリング

MX400 Series モデル種類

MX400マイクロホンには、305mmまたは457mmのグースネックが使用できます。

• SモデルにはミュートボタンとLEDがあります。
• Dモデルにはデスクトップベース、プログラム可能のミュートボタンおよびLED、論理入力 / 出力があります。
• SEモデルには表面取付けフランジと横出しケーブルが採用されています。

付属カートリッジの極性パターンは、モデル番号末尾に示されています：

/C カーディオイド

/S スーパーカーディオイド

/N 付属カートリッジなし

交換可能カートリッジ

Microflexマイクロホンは、交換可能カートリッジを使用し、設置環境に合わせて極性パターンを選択することができます。

R183 無指向性

R184 スーパーカーディ オイド

R185 カーディオイド

スナップフィットウィンドスクリーン

• カートリッジ下の溝にはめ込みます。
• 外すには、ドライバーや親指で隙間をこじ開けます。
• 30dBのポップ音防止を提供します。

• マイクロホンを目的の音源（話し手など）に向けます。
• ラウドスピーカー等の不要な音源には向けないようにします。

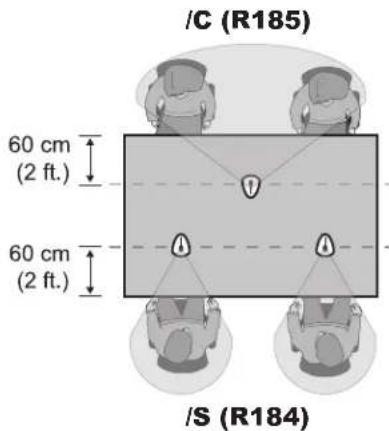

• マイクロホンを、必要な音源から15～30cmの距離に設置します。
• 付属のウィンドスクリーンまたはオプションの金属製ウィンドスクリーンを必ず使用して、プレスノイズを制御してください。
• 一度に4個以上のマイクロホンを使用する場合は、Shure SCM810またはSCM410などの自動ミキサーを使用するようお勧めします。

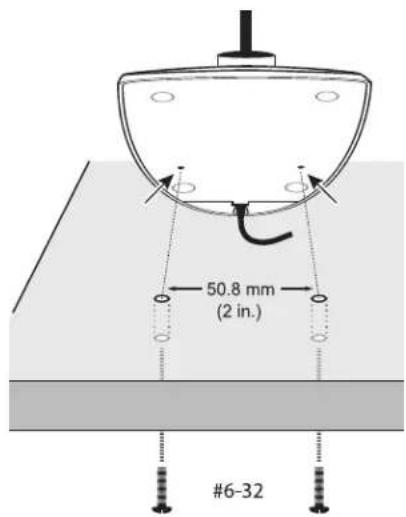

表面への固定

ロジック設定とミュートボタンを設定するにはDIPスイッチを使用します。

DIPスイッチは、透明なテープで覆われて出荷されます。スイッチ設定を変える際はテープを取り除いてください。

	OFF(工場出荷時デフォルト)	ON
1モメンタリ トグル
2押してミュート 押して話す
3ミ ミ ユートボタンを有効にしているとき、マイクがアクティブの場合LEDが点灯します。		ミュートボタンを無効にし(マイクロホンは常にオン)、ロジック端子がLEDを制御
4--	カスタムロジック	変更

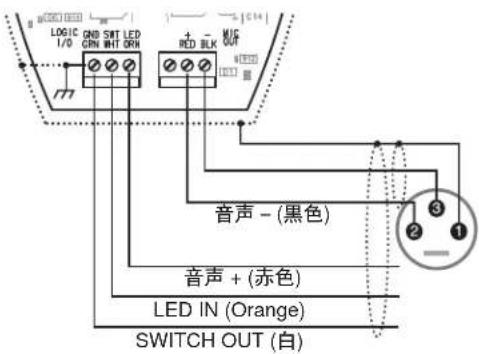

配線図

注意：音声と論理接地は電気的にマイクロホンベースに接続されています。

ミュートボタン設定

DIPスイッチ1および2でミュートボタンを次のように設定します。

ミュートボタンがマイクロホンから音声を制御するよう、DIPスイッチ3はオフ（工場出荷時デフォルト）であることを確認してください。

スイッチ機能 DIPスイッチ設定
モメンタリ:押してミュート(出荷時)
モメンタリ:押して話す
トグル:(押してオン/押してオフ):電源をオンにするとマイクはアクティブになります
トグル:(押してオン/押してオフ):電源をオンにするとマイクはミュートになります

自動ミキサーへの接続

これらの設定は、自動ミキサー、または音声をミュートしLEDを制御する他の装置にマイクロホンを接続する場合に使用してください。

1. ロジック端子を自動ミキサーに接続します。LED INをゲート出力に接続すると、チャンネルがゲートオンしたときにLEDが点灯します。
2. DIPスイッチ3をオンに設定します。これによりミュートボタンが無効になります（ボタンを押しているかいないかに関わらずマイクロホンは音を伝えます）。
3. DIPスイッチを1にセットし、ミュートボタンがSWITCH OUTロジックを送る方法を設定します：

モメンタリ: プッシ ユ = 0 Vdc、リリー ス = 5 Vdc

トグル: 初 期 = 5 Vdc、プッシ ユ = 0 Vdc

ロジック端子

緑色(): 自動ミキサー、切り換え装置、他の機器のロジックアースに接続します。

オレンジ (LED IN): DIPスイッチ3をオンにセットしてLED INを使用します。端子は5 Vdcを出し、LOGIC GROUNDにショートしたとき、LEDがオンになります。

白 (SWITCH OUT): ミュートボタンに反応して TTL ロジック（0 Vdc または 5 Vdc）を提供します。DIP スイッチ1 をモメンタリまたは トグルにセットします。ファンタム電源を使用したとき、ロジックはハイ（5 Vdc）で開始します。DIP スイッチは SWITCH OUT に影響しません。

SWITCH OUTを常にモメンタリに変更する

ロジックインターフェースがSWITCH OUTのモメンタリのクローズを要求し、ミュートボタンでマイクロホンを切り替えたい場合（DIPスイッチ1オン、3オフ）、次の変更を行ってください：

1. マイクロホンベースの回路板にアクセスします。

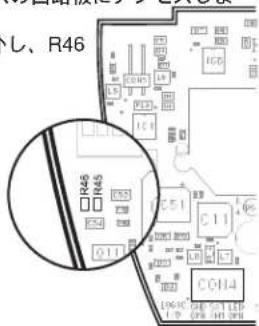

2. R45の抵抗を取り外し、R46に設置します。

仕様

型

コンデンサー型（エレクトレットバイアス方式）

周波数特性

50–17000 Hz

指向特性

MX412D/C, MX418D/C: カーディオイド

MX412D/S, MX418D/S: スーパーカーディオイド

出力インピーダンス

180ΩでEIA定格（150Ω実効）

出力構成

アクティブバランス

感度(1 kHz、開回路電圧)

カーディオイド: -34 dBV/Pa (21 mV)

スーパーカーディオイド: -33 dBV/Pa (24 mV)

1 バスカル=94 dB SPL

最大SPL(1 kHz、1% THD、1 kΩ負荷)

カーディオイド: 123dB

スーパーカーディオイド: 122dB

等価出カノイズ(Aウェイト)

カーディオイド: 29 dB SPL

スーパーカーディオイド: 28 dB SPL

S/N比 (94 dB SPL、1 kHzで参照)

カーディオイド: 65dB

スーパーカーディオイド: 66dB

ダイナミックレンジ(1 kΩ負荷、1 kHz)

94dB

同相信号除去比（10 Hz \~ 100 kHz）

45 dB 以上

ブリアンプ出力クリッピングレベル (1% THD)

-6 dBV (0.5 V)

付属アクセサリー

極性

ダイヤフラムへの正の圧力により、XLR出力コネクダ

ーの3番ピンに対して2番ピンに正電圧が生成され

ます。

スナップフィットフォームウィンド

スクリーン（1個同梱、4個入り交換

キット)

RK412WS

重量

MX412D: 0.81 kg

MX418D: 0.82 kg

パッケージ込み

LEDイン: アクティブロー (1.0 V以下)、TTL対応。

最大電圧:-0.7 V \~ 50 V

ロジックアウト: アクティブロー (1.0 V以下)、最大20

mAまでシンク、TTL対応。絶対最大電圧:-0.7 V\~50

V (3 kΩを介して最大50 V)。

ミュートスイッチアッテネーション

-50 dB 最低

ケーブル

3mの付属ケーブルは、オス型3ピンXLRで終端処理

のシールド付きオーディオペアおよびロジックコン

ールに非終端処理の3本のコンダクター付き。

環境条件

使用温度範囲: -18-57 °C

保存温度: -29-74 °C

相对湿度: 0–95%

使用電源

11-52 V dc 直流電流、ファンタム電源、2.0 mA

オプション・アクセサリー (別売)

フォームボールウィンドスクリーン	A99WS
メタルロッキングウィンドスクリーン	A412MWS
カスタムロジックケーブル(長さ指定)	95B2509

交换部品

無指向性カートリッジ(黒色) R183B
スーパーカーディオイドカートリッジ(黒色)	R184B
ガーディオイドカートリッジ(黒色)	R185B

認証

CEマーキングに適格。欧州EMC指令2004/108/

ECに適合。住宅(E1)および軽工業(E2)環境に関

し、EN55103-1:1996およびEN55103-2:1996の整合規格に対応。

適合宣言書は以下より入手可能です:

ヨーロッパ認定代理店:

Shure Europe GmbH

ヨーロッパ、中東、アフリカ地区本部：

部門: EMEA承認

Wannenacker Str. 28
