使用説明書 KSM8 SHURE

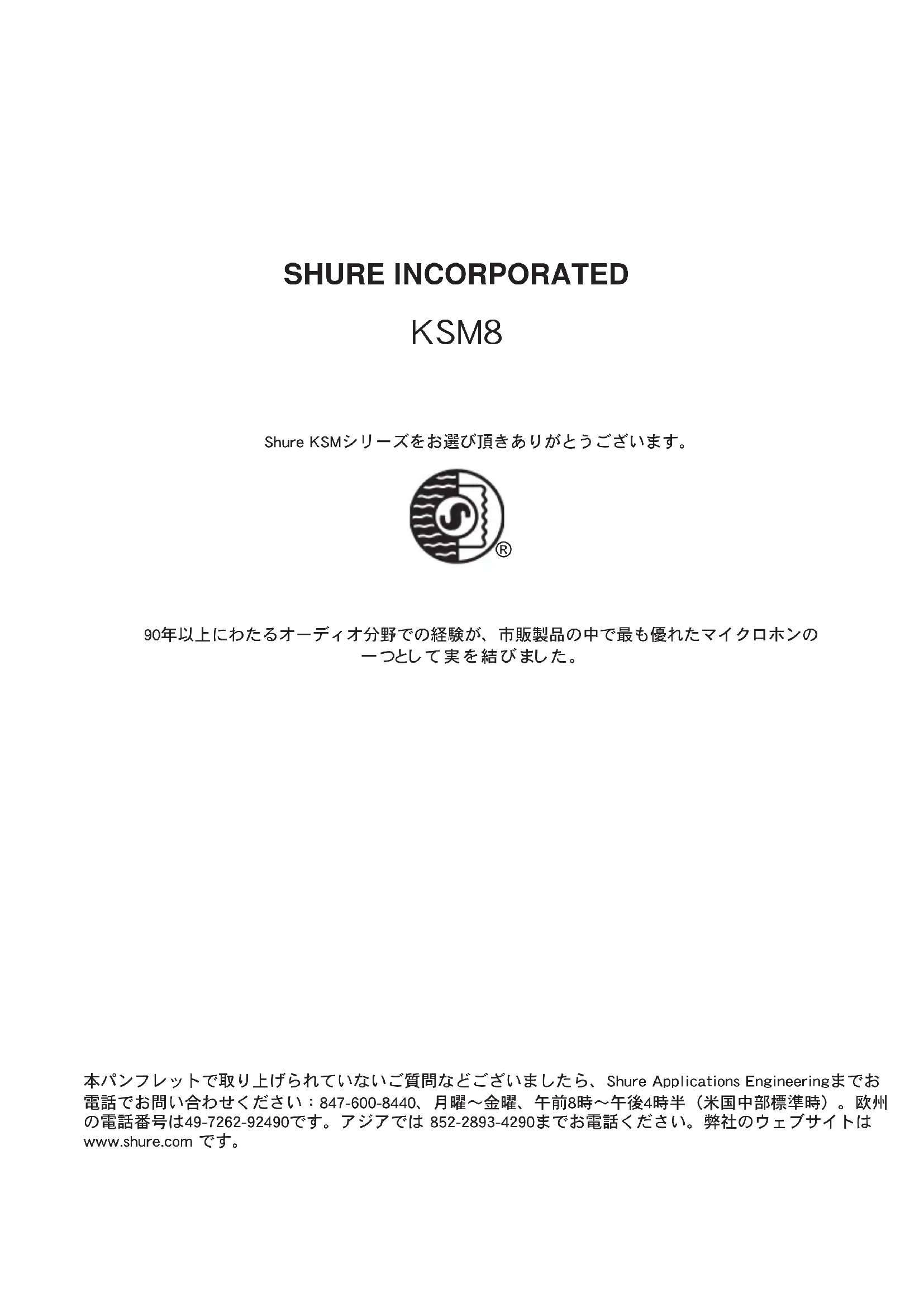

90年以上にわたるオーディオ分野での経験が、市販製品の中で最も優れたマイクロホンの 一 つとし て 実 を 結 び まし た 。 本パンフレットで取り上げられていないご質問などございましたら、Shure Applications Engineeringまでお 電話でお問い合わせください：847-600-8440、月曜～金曜、午前8時～午後4時半（米国中部標準時）。欧州 の電話番号は49-7262-92490です。アジアでは 852-2893-4290までお電話ください。弊社のウェブサイトは www.shure.com です。44 KSM8 Dualdyne™マイクロホン

Shure KSM8 Dualdyne™マイクロホンは、ライブ演奏 とスタジオ環境でのプロフェッショナル ボーカル用 途向けに設計された世界初のハンドヘルド型デュア ルダイヤフラム ダイナミック マイクロホンです。こ のプレミアムなKSM8 Dualdyneの開発により、Shure は ダ イナ ミック マ イクロ ホ ン の 技 術 と パ フォー マ ン スを画期的な新段階へと引き上げました。より高い 出力レベルを実現すると同時に、近接効果をこれま でにない程度まで最小化することにより、このマイ クロホンは豊かできめの細かいクリアな信号を実現 し、ハウリングを最低限に抑えます。高品質のコンポ ーネントを用いて最新鋭の工場で生産されたKSM8 Dualdyneは、最も要求の厳しいライブ環境でもワー ルドクラスのShure構造を維持できるよう、細心の注 意を払って製造と試験が行われています。

KSM8マイクロホンは、ブラック仕上げまたは艶消し ニッケル仕上げのいずれかをお選びいただけます。 また、Shureワイヤレスシステムの一部として、また は既存の携帯用無線送信機のアップグレード目的 で ご 購 入 い た だ け ま す 。 KSM8/B:高 級デュアルダ イヤフラム・ダイナミックマ イ ク ロ ホ ン（ ブ ラ ッ ク 仕 上 げ ） KSM8/N:高 級デュアルダ イヤフラム・ダイナミックマ イクロホン（艶消しニッケル仕上げ）

このデュアルダ イヤフラムカートリッジは、マイクロ ホンと音源との距離が変化しても、周波数域全体 で高い一貫性を実現します。この革新的な技術によ り 、以 下 の メ リ ッ ト が 得 ら れ ま す 。

• プレゼンスのピークが目 立たない滑らかな高周

プレミア ムコン ポー ネント KSM8は、最も要求の厳しいライブ演奏環境でも比 類のないサウンドを実現し、毎日の過酷な使用にも

- 高度な内蔵空気圧式ショック マウントとダイ ヤフラム安定化システム（DSS™、特許申請 中）が相互に作用してハンドリング ノイズを

- 真 正 の カ ー ジ オ イド パ タ ー ン に より ハ ウリン グを防止し、安定した軸外レスポンスを実

- 傷や凹みの生じない硬化グリルは疎水性織 布で裏打ちされており、湿気と破裂音を撥ね 退けて、数年にわたる使用でも高品質を維

お 手 入 れとメン テ ナン ス KSM8のグリルは疎水性織布で恒久的な裏打ちが施されています。この裏打ちは取り除いたり、取り替 えたりしないでください。グリルの外面が汚れた場合は、温かい石鹸水を付けた柔らかい歯ブラシを使 用し て そっとブ ラッシン グします 。 グリルが傷ついたり変形したりした場合は、交換のためにShureのサービス部門に連絡してください。 警告:ショック マウント 内 で カートリッジ を 回 転させ たり、第 2 ダ イヤフラムに 触 れ たりすると、マイクロホン に永久的な損傷が生じる可能性があり、周波数応答に好ましくない変化を引き起こすことがあります。 内部には、ユーザーが整備できる部品はありません。45

KSM8 Dualdyneは、プロフェッショナルなライブ演奏の補強での過酷な扱いにも耐え、ボーカル用マイクロホ ンとして優れた性能を発揮するよう設計されていますが、他の音源を捉えるために使用することも可能で す。マイクロホンの使用方法と用途、またはマイクロホンに採用されている技術に関する総合的な情報につ いては、www.shure.comにて以下のトピックその他に関する参考資料をご覧ください。

• ライブ演奏を補強するためのマイクロホンテクニック

• 録 音 の た め のマイクロホン テクニック

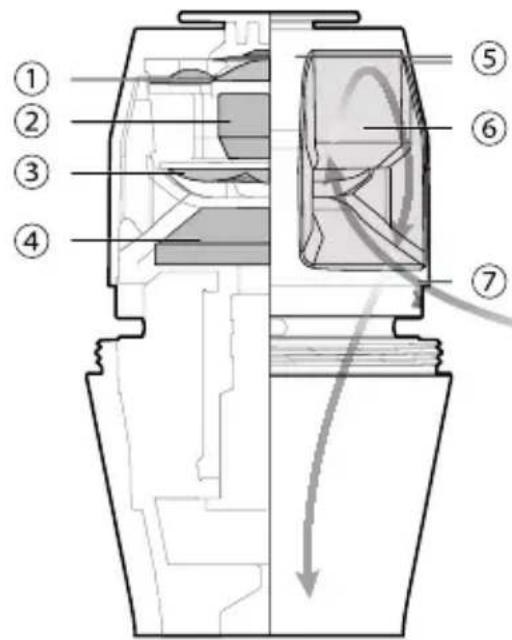

Shure Dualdyne™カートリッジ KSM8 Dualdyne™カートリッジには、逆サイド エントリー通気システムが採用されています。音はサイド エント リー インレットを経由してマイクロホンに入り、後部第2ダイヤフラムを通過してから前部ダイヤフラムに到 達します。抵抗回路網に第2ダイヤフラムを使用することにより、低周波数が部分的にブロックされてカートリ ッジに入らないため、自然なローエンドのレスポンスと抑制の効いた近接効果が得られ、音の明瞭さも失わ

空洞2 Dualdyneカートリッジ側面図 Dualdyne™の長所 Shure Dualdyne™カートリッジは、その独特なデザ インにより、従来のシング ル ダイヤフラム ダイナミ ック マイクロホンにはない、いくつかの長所を備え

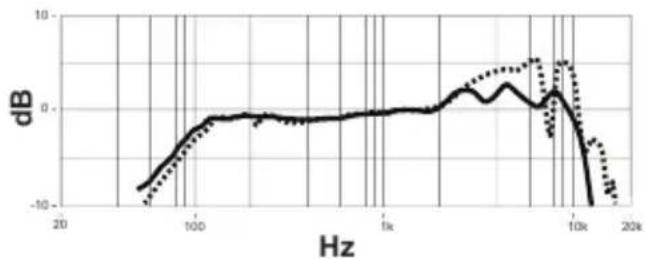

従来のマイクロホンでは、演奏者がマイクロホンに 近づくにつれて低周波数レスポンスが高まります。 低音の増大に対処するには、4～5 kHz近辺を中心 とする強いプレゼンスのピークが使用されます。 デュアルダイヤフラムマイクロホンは近接効果を大 幅に低減するため、距離が変化しても低周波数レス ポンスが一定に保たれます。これによって、ボーカル 音域全体でより自然なレスポンスが実現し、強いプ レゼンスのピークが 不 要になります。 dual-diaphragm single diaphragm 100-10

100 1k 10k 20k シング ル ダ イヤフラムとデュアル ダ イヤフラムの周 波 数レ スポンス46 KSM8

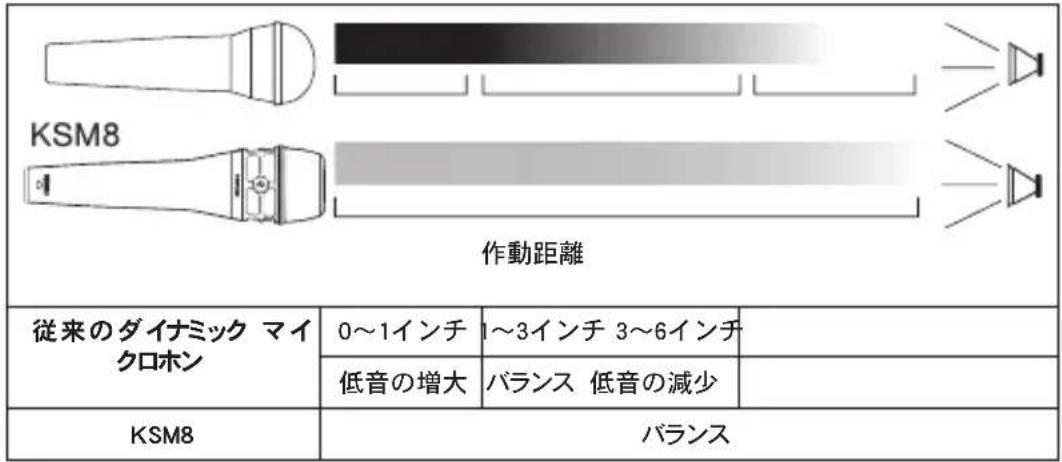

0～1インチ 1～3インチ 3～6インチ 低音の増大 バランス 低音の減少 KSM8

信号加工の必要性の低減 ライブ音声のエンジニアは、従来のマイクロホンの 近接効果と不適切なマイクロホン テクニック（演奏 者 が マイクのグリル を 手 で 覆うなど）の 両 方 に 対 処 するために、等化などの信号加工を行うことが少な く あ り ま せ ん 。 デュアル ダイヤフラム マイクロホンは、ボーカル音 域全体で滑らかなレスポンスを実現するため、マイ クロホンの不適切な取り扱いの影響を受けにくく、 修正目的の信号加工の必要性も低下し、結果的に より自然なサウンドが得られます。

KSM8のメカニカルなデザインには、マイクロホン の性能と外観に寄与する最新技術が採用されて

高度な空気圧式ショックマウント技術 ダイヤフラム安定化システム（DSS™）は空気圧式 ショックマウント から送ら れ る圧 力 により作 動し 、カー トリッジを分離して保持することにより、ハンドリング ノイズを低減します。不要な動きを一掃することに 加えて、機械的な振動の中でダイヤフラムを安定 させるために、可動ピストンと内部の空洞は精密に 加工されています。Shureのエンジニアは50年以上 も前にこの技術の特許を取得しており、この技術を 製品にうまく採用したマイクロホンメーカーはShure

革新的な硬化グリル設計 グリルの外側は、数年にわたり傷や凹みが生じない よう、硬化処理が施されています。グリルの内側は、 疎水性織布で裏打ちされています。この疎水性織布 により、カートリッジを保護すると同時に破裂音を防 ぎ、数年にわたり使用可能な耐久性が得られます。

従来のマイクロホンでは、演奏者はマイクロホンか らの距離を一定に保つ必要がありました。トーンの 変化を避けるためには、演奏者はこの距離を維持し な け れ ば な り ま せ ん 。 デュアル ダ イヤフラム マイクロホンは バランス のと れたレスポンスを実現するため、演奏者は音質に影 響 を 及 ぼ す こ と な く 、自 由 に 動 く こ と が で き ま す 。

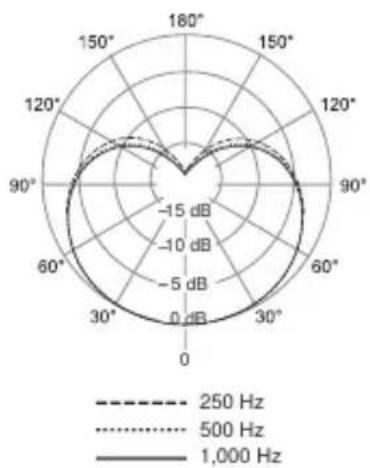

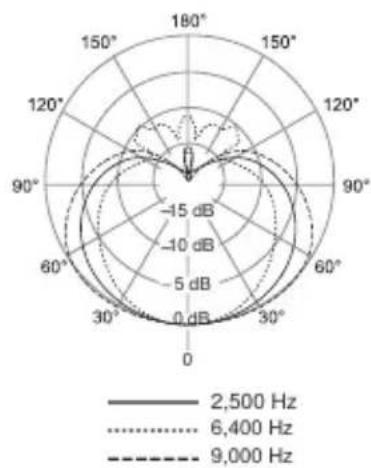

不要な軸外音源がマイクロホンに漏れ込むと、位 相干渉性が低下して音源の品質が損なわれる可 能性があります。KSM8は、周波数域全体にわたる 線形極レスポンスにより、これらの問題の影響を受 け ま せ ん 。47

付 属 の ア ク セ サリー KSM8およびKSM9用ソフトフレックス回転 スタンドアダプター（ブラック） A25E

KSM8用ジッパー付きキャリングケース AK8C

5/8" ～ 3/8" (欧州) ネジアダプター5/8 ～3/8インチ（欧州）ねじアダプター 95A2050 オ プ ション の ア ク セ サリー ウィンドス クリー ン A85WS

本製品は、関連するすべての欧州指令の基本的要 件 を 満 た し 、C E マ ー ク に 適 合 し て い ま す 。 CE適合宣言書は以下より入手可能です： www. shure.com/europe/compliance ヨーロッパ認可代理店： Shure Europe GmbH ヨーロッパ、中東、アフリカ地域本部： 部門：EMEA承認 Jakob-Dieffenbacher-Str.12 75031 Eppingen, Germany

デュアルダイヤフラムダイナミック（可動コイル）

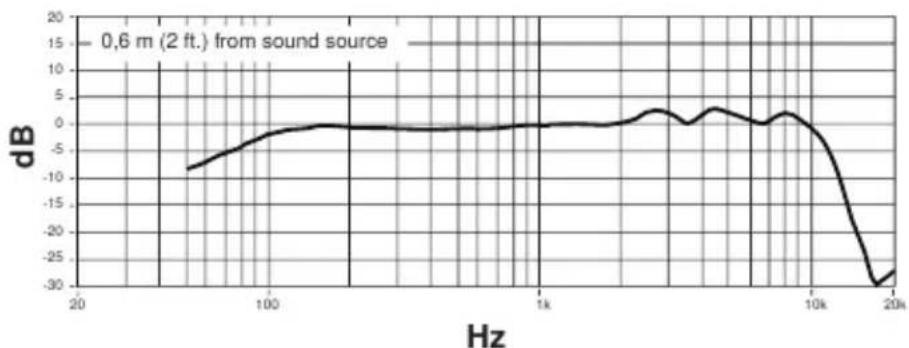

ダイヤフラムへの正の圧力により、3番ピンに対して2番ピ ンに正電圧が生成される

プロオーディオ用3ピン (XLR)、オス
