BEDIENUNGSANLEITUNG KSM8 SHURE

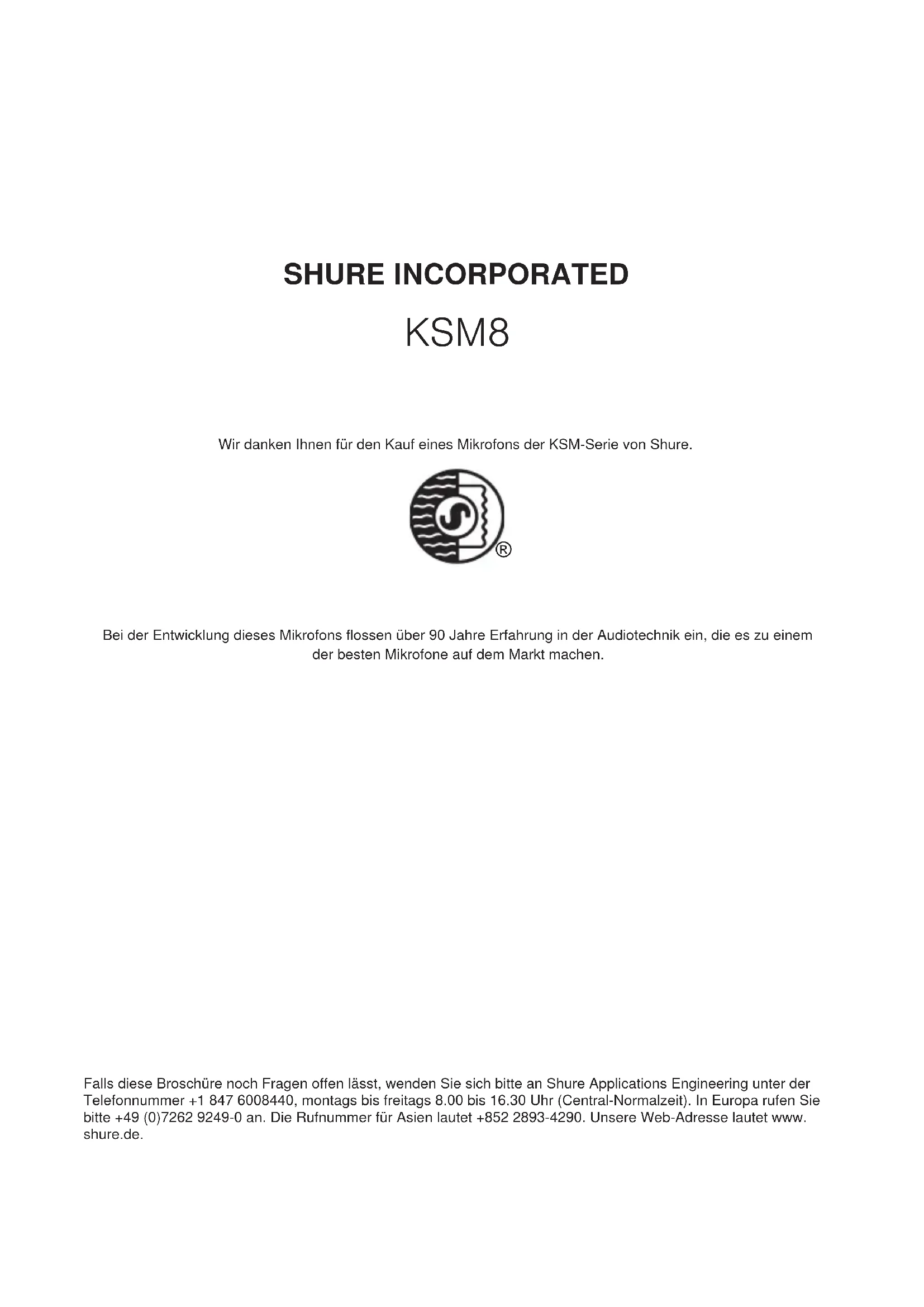

Bei der Entwicklung dieses Mikrofons flossen über 90 Jahre Erfahrung in der Audiotechnik ein, die es zu einem der besten Mikrofone auf dem Markt machen. Falls diese Broschüre noch Fragen offen lässt, wenden Sie sich bitte an Shure Applications Engineering unter der Telefonnummer +1 847 6008440, montags bis freitags 8.00 bis 16.30 Uhr (Central-Normalzeit). In Europa rufen Sie bitte +49 (0)7262 9249-0 an. Die Rufnummer für Asien lautet +852 2893-4290. Unsere Web-Adresse lautet www. shure.de.14 KSM8 Dualdyne™-Mikrofon Allgemeine Beschreibung Das KSM8 Dualdyne™-Mikrofon von Shure ist das weltweit erste elektrodynamische Handmikrofon mit Doppelmembran, das für professionelle Gesangsanwendungen in Live-Beschallungs- und Studioumgebungen konzipiert wurde. Mit der Entwicklung des erstklassigen KSM8 Dualdyne hat Shure die Technologie und Leistung elektrodynamischer Mikrofone auf ein bahnbrechendes neues Niveau angehoben. Durch die Erzielung größerer Ausgangspegel bei gleichzeitiger Minimierung des Nahbesprechungseffekts auf ein bisher unerreichtes Maß bietet das Mikrofon ein sauberes, detailreiches Signal mit minimaler Rückkopplung. Jedes KSM8 Dualdyne ist das Ergebnis modernster Produktionsverfahren und wird minutiös gefertigt und geprüft, um die Qualitätsstandards der unübertroffenen Shure-Konstruktion selbst in den anspruchsvollsten Live-Umgebungen einzuhalten. Modellvarianten Das KSM8 Mikrofon ist mit schwarzer oder gebürsteter Nickeloberfläche lieferbar. Es kann auch als Bestandteil eines Shure-Funksystems oder als Upgrade für einen vorhandenen Handsender gekauft werden. KSM8/B: Ausgezeichnetes elektrodynamisches Mikrofon mit Doppelmembran und schwarzer Oberfläche. KSM8/N: Ausgezeichnetes elektrodynamisches Mikrofon mit Doppelmembran und gebürsteter Nickeloberfläche. Technische Eigenschaften Diese Doppelmembran-Kapsel bietet größere Kohärenz im gesamten Frequenzspektrum, wenn sich der Abstand zwischen dem Mikrofon und der Klangquelle ändert. Diese revolutionäre Technologie bietet folgende Vorzüge:

• Reduzierter Nahbesprechungseffekt

• Reiner, natürlicher Klang im unteren Bereich

• Glatter Frequenzverlauf im Höhenbereich ohne ausgeprägte Präsenzspitze

• Erhöhter Arbeitsabstand Erstklassige Komponenten Das KSM8 bietet außergewöhnliche Ergebnisse und hält den Belastungen der täglichen Nutzung in den anspruchsvollsten Live-Beschallungsumgebungen stand. - Fortschrittlicher interner pneumatischer Schockabsorber und Membranstabilisierungssystem (DSS™, Patent angemeldet) wirken zusammen, um Körperschall zu beseitigen - Echte Nierencharakteristik verhindert Rückkopplung und bietet kohärenten außeraxialen Frequenzverlauf - Gehärteter, druckfester Grill, der mit wasserabweisendem Gewebe ausgekleidet ist, weist Feuchtigkeit sowie Plosivlaute zurück, um jahrelangen, qualitativ hochwertigen Gebrauch zu bieten Pflege und Reinigung Der Grill des KSM8 ist mit dauerhaft befestigtem wasserabweisendem Gewebe ausgekleidet. Der Benutzer darf diese Auskleidung nicht entfernen oder ersetzen. Die Außenseite des Grills kann mit warmem Seifenwasser und einer weichen Zahnbürste vorsichtig gereinigt werden. Wenn der Grill beschädigt oder verformt wird, wenden Sie sich für den Ersatz bitte an die Shure-Kundendienstabteilung. Achtung: Wenn die Kapsel im Erschütterungsabsorber gedreht oder die zweite Membran berührt wird, kann das Mikrofon dauerhaft beschädigt werden und es kann zu ungewünschten Änderungen des Frequenzverlaufs kommen. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden können.15 Verwendungsmöglichkeiten Das KSM8 Dualdyne ist als hochwertiges Gesangsmikrofon konzipiert, das den Belastungen professioneller Live-Beschallung widersteht, jedoch auch zur Erfassung anderer Klangquellen verwendet werden kann. Weitere Informationen über den Gebrauch und die Anwendungsmöglichkeiten des Mikrofons sowie ein umfassenderer Blick auf die dem Mikrofon zugrunde liegende Technologie sind in den auf der Shure-Website zugänglichen Schulungsmaterialien zu den folgenden und weiteren Themen zu finden:

• Mikrofonierung für Live-Beschallung

• Mikrofonierung für Aufnahmen

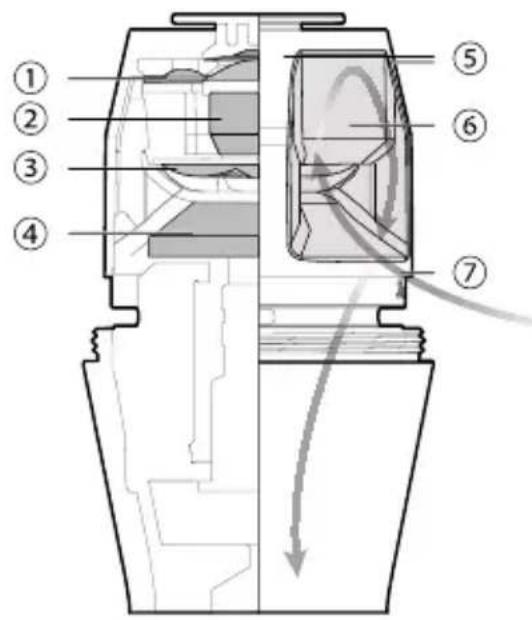

• Nahbesprechungseffekt Die Shure Dualdyne™-Kapsel Die KSM8 Dualdyne™-Kapsel weist ein Luftströmungssystem mit umgekehrter seitlicher Zufuhr auf. Der Schall gelangt über die seitlichen Einlässe in das Mikrofon und passiert die hintere zweite Membran, bevor er auf die vordere Membran trifft. Durch Verwendung einer zweiten Membran im Widerstandsnetzwerk wird teilweise verhindert, dass niedrige Frequenzen in die Kapsel gelangen, was zu einem natürlichen Frequenzverlauf im unteren Bereich mit geregeltem Nahbesprechungseffekt führt und eine Abnahme der Klarheit verhindert. Magnet Schallkanäle Seitlicher Schalleinlass Vordere Membran Hohlraum 1 Hintere Membran Hohlraum 2 Seitenansicht der Dualdyne-Kapsel Reduzierter Nahbesprechungseffekt Bei herkömmlichen Mikrofonen verstärkt sich der Frequenzverlauf im Bassbereich, wenn sich die Ausführenden zum Mikrofon hin bewegen. Eine starke Präsenzspitze, die um 4 bis 5 kHz zentriert ist, wirkt dem verstärkten Bass entgegen. Das Doppelmembran-Mikrofon reduziert den Nahbesprechungseffekt erheblich und der Frequenzverlauf im Bassbereich bleibt abstandsunabhängig gleichförmig. Hierdurch wird ein natürlicherer Frequenzverlauf im gesamten Stimmbereich geboten, wodurch sich eine starke Präsenzspitze erübrigt. dual-diaphragm single diaphragm 100-10

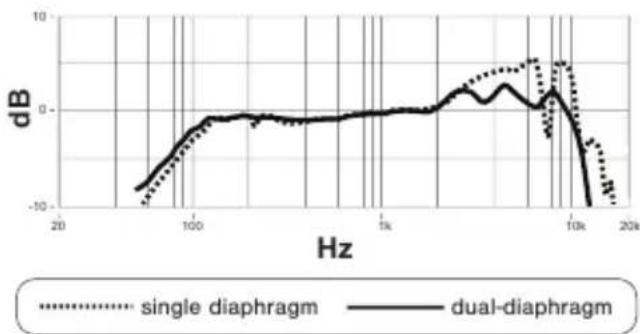

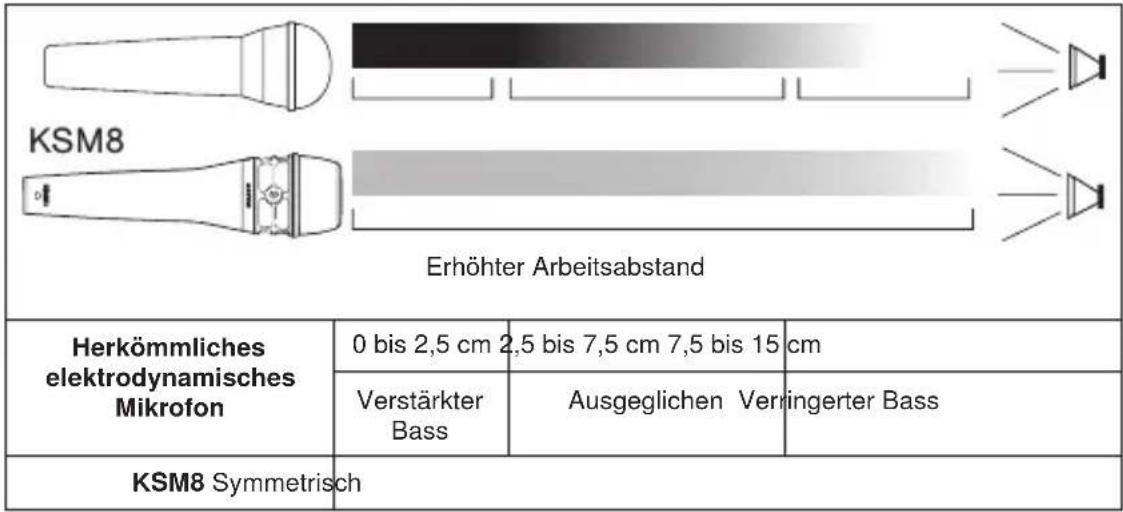

100 1k 10k 20k Vergleich der Frequenzgänge mit Einzel- und Doppelmembran Dualdyne™-Vorzüge Die einzigartige Konstruktion der Shure Dualdyne™- Kapsel bietet mehrere Vorzüge gegenüber herkömmlichen elektrodynamischen Mikrofonen mit Einzelmembran:16 KSM8 Erhöhter Arbeitsabstand Herkömmliches elektrodynamisches Mikrofon 0 bis 2,5 cm 2,5 bis 7,5 cm 7,5 bis 15 cm Verstärkter Bass Ausgeglichen Verringerter Bass KSM8 Symmetrisch Weniger Signalverarbeitung erforderlich Bei Live-Veranstaltungen mindern Toningenieure oft mittels Signalverarbeitungsverfahren, z. B. Entzerrung, sowohl den Nahbesprechungseffekt herkömmlicher Mikrofone als auch unsachgemäße Mikrofonierung (z. B. wenn Ausführende den Grill mit der Hand abdecken). Das Doppelmembran-Mikrofon bietet im gesamten Stimmbereich einen glatteren Frequenzverlauf und ist weniger anfällig für unsachgemäße Mikrofonhandhabung, wodurch weniger Signalverarbeitungskorrekturen erforderlich sind und ein natürlicherer Klang erzielt wird. Design und Konstruktion Die mechanische Konstruktion des KSM8 bietet Weiterentwicklungen, die der Leistung und Ästhetik des Mikrofons zugute kommen. Fortschrittliche pneumatische Schockabsorber-Technologie Das Membranstabilisierungssystem (DSS™) bewirkt gemeinsam mit dem pneumatisch pumpenden Schockabsorber die Isolierung und Aufhängung der Kapsel, wodurch Körperschall verringert wird. Neben der Verringerung unerwünschter Bewegungen wurden der bewegliche Kolben und die internen Hohlräume präzise konstruiert, um die Membran bei mechanischen Erschütterungen zu stabilisieren. Shure-Ingenieure haben diese Technologie ursprünglich vor mehr als 50 Jahren patentiert und Shure ist der einzige Mikrofonhersteller, der sie erfolgreich implementiert hat. Innovative gehärtete Grillkonstruktion Der äußere Grill wurde gehärtet, um jahrelange Beulsteifigkeit zu bieten. Das Innere des Grills ist mit wasserabweisendem Gewebe ausgekleidet. Dieses feuchtigkeitsbeständige Tuch schützt die Kapsel, während es zugleich ausgezeichneten Poppschutz bietet und somit jahrelange Nutzung und Beständigkeit garantiert. Erhöhter Arbeitsabstand Herkömmliche Mikrofone beschränken die Ausführenden auf einen bestimmten Abstand vom Mikrofon. Sie müssen diesen Abstand beibehalten, um tonale Variationen zu vermeiden. Dank des symmetrischen Frequenzverlaufs ermöglicht das Doppelmembran-Mikrofon den Ausführenden, sich freier zu bewegen, ohne dass sich dies auf die Audioqualität auswirkt. Außergewöhnliche außeraxiale Linearität Wenn unerwünschte außeraxiale Klangquellen Gesangsmikrofone erreichen, kann dies die Phasenkohärenz verschlechtern und die Klangqualität beeinträchtigen. Das KSM8 bietet größere Festigkeit gegenüber solchen Problemen, da es im gesamten Frequenzspektrum eine lineare Richtcharakteristik aufweist.17 Zubehör Mitgeliefertes Zubehör Schwarzer, weicher, flexibler, schwenkbarer Mikrofonstativhalter für KSM8 und KSM9 A25E Aufbewahrungsetui für KSM8 mit Reißverschluss AK8C 5/8 Zoll zu 3/8 Zoll (Euro) Gewindeadapter 95A2050 Optionales Zubehör Windschutz A85WS Ersatzteile Schwarzer Ersatzgrill für verkabelte und Funkausführung des KSM8 RPM266 Ersatzgrill aus gebürstetem Nickel für verkabelte und Funkausführung des KSM8 RPM268 Zulassungen Dieses Produkt entspricht den Grundanforderungen aller relevanten Richtlinien der Europäischen Union und ist zur CE-Kennzeichnung berechtigt. Die CE-Übereinstimmungserklärung ist erhältlich bei: www.shure.com/europe/compliance Bevollmächtigter Vertreter in Europa: Shure Europe GmbH Zentrale für Europa, Nahost und Afrika Abteilung: EMEA-Approval Jakob-Dieffenbacher-Str. 12 75031 Eppingen, Deutschland Telefon: +49 7262 9249-0 Telefax: +49 7262 9249-114 E-Mail: info@shure.de18 500 Hz250 Hz 1,000 Hz 6,400 Hz 9,000 Hz 2,500 Hz 15 dB10 dB5 dB0 dB015 dB10 dB5 dB0 dB0 Richtcharakteristik 20151050-30-25-20-15-10-5

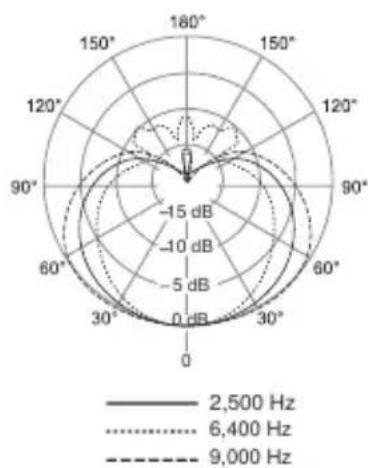

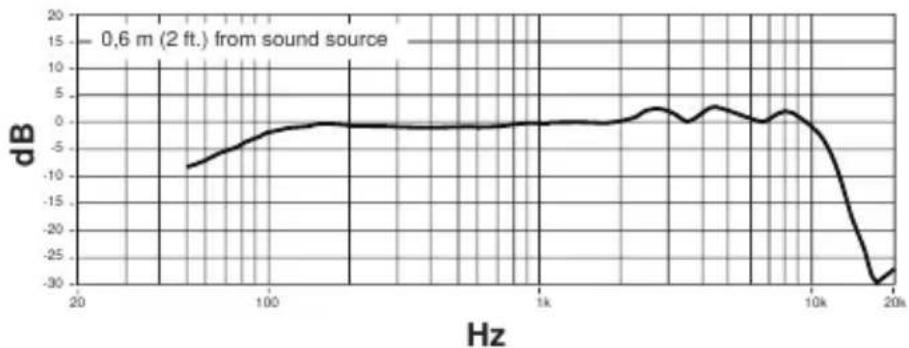

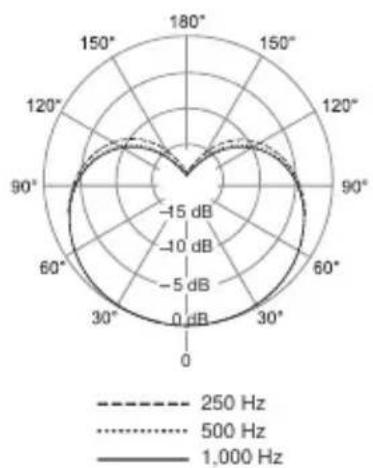

Gesamtabmessungen Technische Daten Typ Dynamische Doppelmembran (Tauchspule) Frequenzgang 40 bis 16,000 Hz Richtcharakteristik Niere Ausgangsimpedanz 300 Ω Empfindlichkeit bei 1 kHz, Leerlaufspannung -51,5 dBV/Pa[1] (1,85 mV) Polarität Positiver Druck an der Membran erzeugt positive Spannung an Pin 2 in Bezug auf Pin 3. Nettogewicht 330 g (11,64g) Stecker Dreipoliger (XLR) Profi-Audiostecker Gehäuse Aluminium-Druckguss mit lackierter oder gebürsteter Nickeloberfläche [1] 1 Pa=94 dB SchalldruckpegelKSM8 SHURE INCORPORATED Gracias por seleccionar la serie KSM de Shure.
