MODE D'EMPLOI KSM8 SHURE

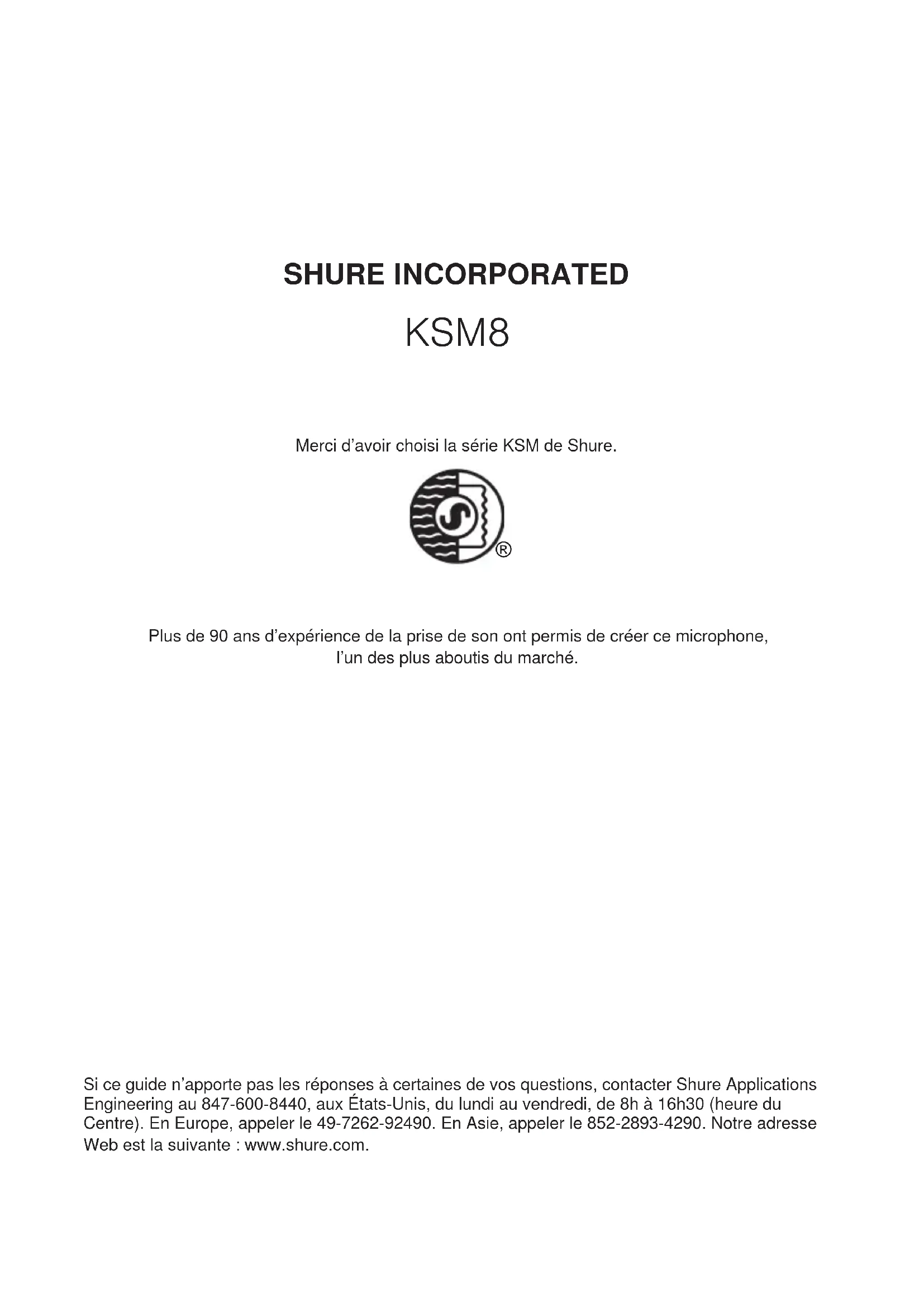

Plus de 90 ans d’expérience de la prise de son ont permis de créer ce microphone, l’un des plus aboutis du marché. Si ce guide n’apporte pas les réponses à certaines de vos questions, contacter Shure Applications Engineering au 847-600-8440, aux États-Unis, du lundi au vendredi, de 8h à 16h30 (heure du Centre). En Europe, appeler le 49-7262-92490. En Asie, appeler le 852-2893-4290. Notre adresse Web est la suivante : www.shure.com.8 Microphone Dualdyne™ KSM8 Description générale Le microphone Dualdyne™ KSM8 de Shure est le premier microphone électrodynamique à double diaphragme à main au monde, conçu pour les applications vocales professionnelles sur scène et en studio. Shure a porté la technologie et les performances des microphones électrodynamiques vers des sommets jamais atteints avec le développement du Dualdyne KSM8 haut de gamme. Capable de produire un niveau de sortie supérieur tout en réduisant l’effet de proximité à un degré inégalé, ce microphone fournit un signal pur hautement détaillé avec un Larsen minimum. Chaque Dualdyne KSM8, à la fabrication ultramoderne basée sur des composants haut de gamme, a été façonné et testé avec une grande minutie pour répondre aux normes de qualité de la construction Shure de renommée internationale, même dans les conditions les plus difficiles du direct. Variantes Le microphone KSM8 est disponible en fini noir ou argent brossé. Il peut également être acheté au sein d’un système sans fil Shure ou pour compléter un émetteur à main sans fil existant. KSM8/B : microphone électrodynamique à double diaphragme haute qualité à fini noir. KSM8/N : microphone électrodynamique à double diaphragme haute qualité à fini argent brossé. Caractéristiques La capsule à double diaphragme assure une réponse plus homogène sur le spectre de fréquences lorsque la distance entre le microphone et la source change. Une technologie révolutionnaire qui offre les avantages suivants :

• Effet de proximité réduit

• Basses fréquences pures et naturelles

• Réponse en haute fréquence régulière sans bosse de présence prononcée

• Distance de fonctionnement étendue Composants haut de gamme Le KSM8 offre des résultats exceptionnels et résiste aux rigueurs d’un usage quotidien dans les conditions les plus difficiles du direct. - La suspension interne pneumatique avancée et le système de stabilisation dynamique (Diaphragm Stabilization System, DSS™, en attente de brevet) fonctionnent de concert pour éviter les bruits de manipulation - La vraie configuration cardioïde évite les problèmes de Larsen et assure une réponse hors axe uniforme - Grille en acier trempé résistante aux déformations et revêtue d’un tissu hydrofuge qui élimine l’humidité ainsi que les plosives pendant des années d’usage de haute qualité Entretien et maintenance La grille du KSM8 est revêtue d’un tissu hydrofuge intégré. L’utilisateur ne doit pas essayer de retirer ou de remplacer ce revêtement. L’extérieur de la grille peut être nettoyé délicatement à l’aide d’une brosse à dents souple et d’eau savonneuse tiède. En cas de détérioration ou de déformation de la grille, contacter le service Entretien de Shure pour la remplacer.

Avertissement : Tourner la capsule de la monture silentbloc ou toucher le second diaphragme

peut endommager de façon permanente le microphone et entraîner une modification indésirable de la réponse en fréquence. Aucune pièce interne réparable par l’utilisateur.9 Applications Le microphone Dualdyne KSM8 est conçu pour reproduire la voix de façon exceptionnelle tout en étant suffisamment robuste pour affronter les rigueurs de la sonorisation en direct, mais il peut aussi être utilisé pour capter d’autres sources. Pour plus de détails sur l’utilisation et les applications du microphone ou pour une description plus complète de la technologie sur laquelle il repose, visiter www.shure.com pour des publications de formation sur ces sujets et d’autres :

• Techniques de prise de son pour la sonorisation en direct

• Techniques de prise de son pour l’enregistrement

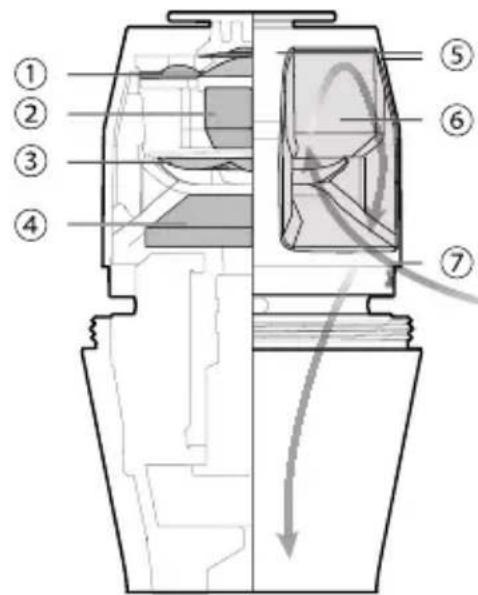

• Effet de proximité Capsule Dualdyne™ de Shure La capsule Dualdyne™ du KSM8 utilise un système de flux d’air à entrée latérale inversée. Le son entre dans le microphone par les orifices d’entrée latéraux et traverse le second diaphragme arrière, avant d’atteindre le diaphragme avant. Ce second diaphragme situé dans le réseau de résistances empêche partiellement les basses fréquences d’entrer dans la capsule, générant une réponse naturelle en basse fréquence, avec un effet de proximité contrôlé, sans aucune perte de clarté. Aimant Canaux du son Orifice d’entrée latéral du son Diaphragme avant Cavité1 Diaphragme arrière Cavité2 Vue latérale de la capsule Dualdyne Effet de proximité réduit Avec les microphones traditionnels, plus l’utilisateur se rapproche du microphone, plus les basses augmentent. Une forte bosse de présence centrée autour de 4 à 5 kHz est utilisée pour contrer l’augmentation des basses. Le microphone à double diaphragme réduit considérablement l’effet de proximité, permettant de maintenir une réponse en basse fréquence stable sur toute distance. Cela fournit une réponse plus naturelle sur toute la gamme vocale, rendant toute bosse de présence prononcée superflue. dual-diaphragm single diaphragm 100-10

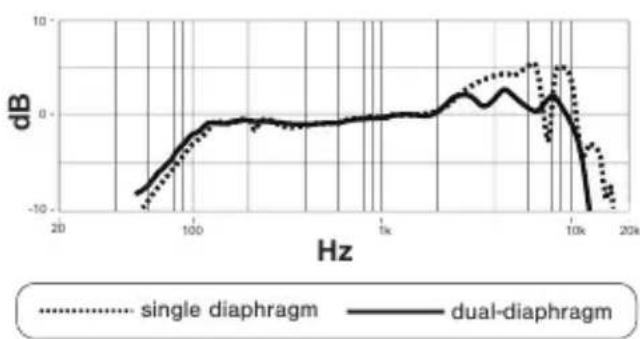

100 1k 10k 20k Réponse en fréquence des microphones à diaphragme simple et à double diaphragme Avantages de la capsule Dualdyne™ La conception unique de la capsule Dualdyne™ de Shure présente plusieurs avantages par rapport aux microphones électrodynamiques à diaphragme simple traditionnels :10 KSM8 Distance de fonctionnement Microphone électrodynamique traditionnel 0 à 1 po 1 à 3 po 3 à 6 po Augmentation des basses Équilibré Réduction des basses KSM8 Équilibré Moins de traitement des signaux requis Lors de spectacles en direct, les ingénieurs du son recourent souvent à un traitement des signaux, comme l’égalisation, pour compenser à la fois l’effet de proximité des microphones traditionnels et toute utilisation incorrecte du microphone (comme quand un utilisateur recouvre la grille avec sa main). Le microphone à double diaphragme assure une réponse plus uniforme sur toute la gamme vocale et est moins sensible aux utilisations incorrectes. Il exige ainsi un traitement correctif des signaux moins important, ce qui génère un son plus naturel. Conception et fabrication La conception mécanique du KSM8 intègre des améliorations qui profitent aussi bien aux performances qu’à l’esthétique du microphone. Technologie de suspension pneumatique avancée Le Diaphragm Stabilization System (DSS™) fonctionne de concert avec la suspension pneumatique pour isoler et suspendre la capsule, réduisant les bruits de manipulation. Outre la limitation des mouvements indésirables, le piston mobile et les cavités internes ont été conçus avec précision pour stabiliser le diaphragme au milieu des vibrations mécaniques. Les ingénieurs de Shure ont été les premiers à breveter cette technologie il y a plus de 50 ans, et Shure est le seul fabricant de microphones à être parvenu à la mettre en œuvre. Conception innovante de grille en acier trempé La grille externe a été trempée pour garantir des années de résistance aux déformations. L’intérieur de la grille est revêtu d’un tissu hydrofuge. Ce tissu résistant à l’humidité protège la capsule tout en assurant une protection supérieure contre les plosives, garantissant une parfaite longévité pour des années d’utilisation. Distance de fonctionnement étendue Les microphones traditionnels confinent l’utilisateur à une certaine distance par rapport au micro. Ce dernier doit respecter cette distance pour éviter toute variation de la tonalité. La réponse équilibrée du microphone à double diaphragme permet à l’utilisateur de se déplacer plus librement sans nuire à la qualité sonore. Linéarité hors axe exceptionnelle Lorsque des sources hors axe indésirables s’immiscent dans des microphones pour la voix, elles peuvent nuire à la cohérence de la phase et compromettre la qualité des sources. Le KSM8 offre une meilleure protection contre ces problèmes, grâce à une réponse polaire linéaire sur tout le spectre de fréquences.11 Accessoires Accessoires fournis Adaptateur de pied orientable flexible souple noir pour KSM8 et KSM9 A25E Pochette à fermeture éclair pour KSM8 AK8C Adaptateur fileté de 5/8” à 3/8” (euro.) 95A2050 Accessoires en option Bonnette anti-vent A85WS Pièces de rechange Grille de rechange noire pour KSM8 câblé et sans fil RPM266 Grille de rechange argent brossé pour KSM8 câblé et sans fil RPM268 Homologations Ce produit est conforme aux exigences essentielles de toutes les directives européennes applicables et est autorisé à porter la marque CE. La déclaration de conformité CE peut être obtenue auprès de : www.shure.com/europe/ compliance Représentant agréé européen : Shure Europe GmbH Siège Europe, Moyen-Orient et Afrique Service : Homologation EMA Jakob-Dieffenbacher-Str. 12 75031 Eppingen, Allemagne Téléphone : 49-7262-92 49 0 Télécopie : 49-7262-92 49 11 4 Courriel : info@shure.de12 500 Hz250 Hz 1,000 Hz 6,400 Hz 9,000 Hz 2,500 Hz 15 dB10 dB5 dB0 dB015 dB10 dB5 dB0 dB0 Courbe de directivité 20151050-30-25-20-15-10-5

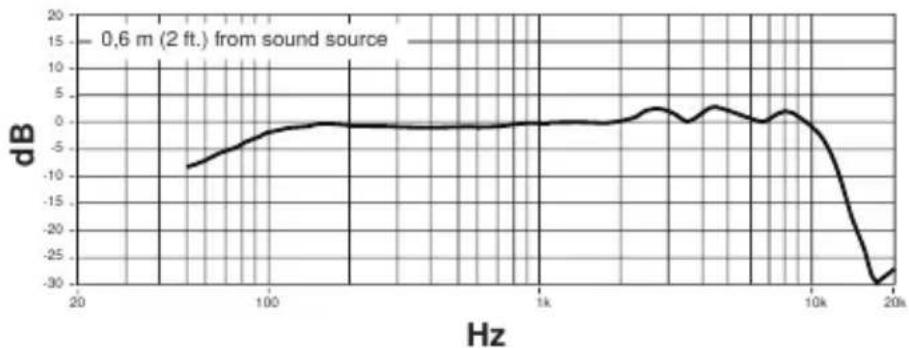

20 100 1k 10k 20k 0,6 m (2 ft.) from sound source Réponse en fréquence

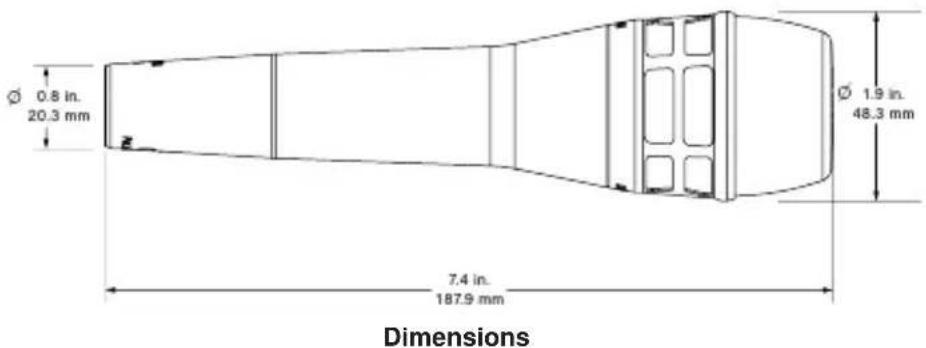

1.9 in.48.3 mm7.4 in.187.9 mm0.8 in.20.3 mm

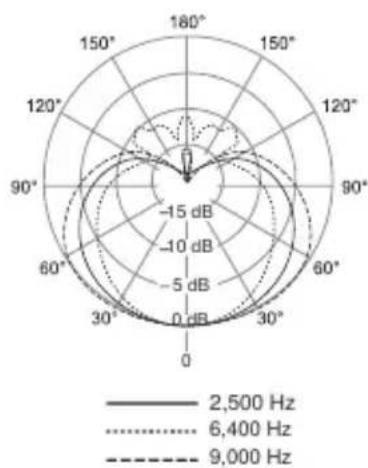

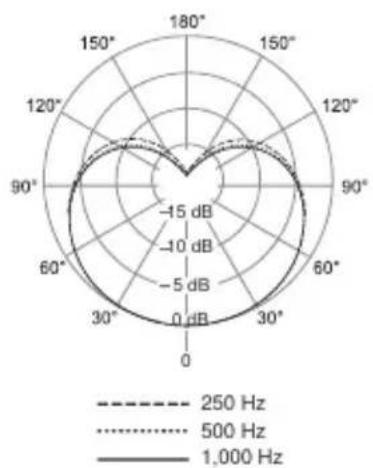

Dimensions Caractéristiques Type Dynamique à double diaphragme (bobine mobile) Réponse en fréquence 40 à 16,000 Hz Courbe de directivité Cardioïde Impédance de sortie 300 Ω Sensibilité à 1 kHz, tension en circuit ouvert -51,5 dBV/Pa[1] (1,85 mV) Polarité Une pression acoustique positive sur le diaphragme produit une tension positive sur la broche 2 par rapport à la broche 3. Poids net 330 g (11,64oz.) Connecteur Audio professionnel à trois broches (XLR), mâle Boîtier Moulage aluminium avec peinture ou fini argent brossé [1] 1 Pa=94 dB SPLKSM8 SHURE INCORPORATED Wir danken Ihnen für den Kauf eines Mikrofons der KSM-Serie von Shure.
