MANUAL DE UTILIZADOR KSM8 SHURE

Mais de 90 anos de experiência com áudio contribuíram para fazer deste microfone um dos melhores disponíveis. Se tiver alguma pergunta que não foi respondida neste folheto, entre em contato com a Shure Applications Engineering pelo telefone 847-600-8440 (EUA), de segunda a sexta-feira, das 8:00 às 16:30 horas, horário da região central. Na Europa, ligue para 49-7262-92490. Na Ásia, ligue para 852-2893-4290. O endereço do nosso site é www.shure.com.32 Microfone KSM8 Dualdyne™ Descrição Geral O Microfone KSM8 Dualdyne™ da Shure é o primeiro microfone de mão dinâmico de diafragma duplo do mundo, projetado para aplicações vocais profissionais em ambientes de estúdio e de som ao vivo. A Shure estabeleceu novos níveis para a tecnologia e o desempenho de microfones dinâmicos com o desenvolvimento do excelente KSM8 Dualdyne. Por obter um maior nível de saída e minimizar o efeito de proximidade de forma nunca vista antes, o microfone oferece um sinal limpo e rico em detalhes, com o mínimo de realimentação. Com fabricação de última geração e componentes de ponta, cada KSM8 Dualdyne é minuciosamente testado para garantir os altos padrões de qualidade da Shure, mesmo nos ambientes ao vivo mais exigentes. Variações do Modelo O microfone KSM8 está disponível com acabamento em preto ou em níquel escovado. Ele também pode ser adquirido como parte de um sistema sem fio da Shure ou como atualização para um transmissor manual sem fio existente. KSM8/B: Excelente microfone dinâmico de diafragma duplo com acabamento em preto. KSM8/N: Excelente microfone dinâmico de diafragma duplo com acabamento em níquel escovado. Recursos Esta cápsula de diafragma duplo fornece maior consistência ao longo do espectro de frequência conforme muda a distância entre o microfone e a fonte. Esta revolucionária tecnologia oferece os seguintes benefícios:

• Efeito de proximidade reduzido

• Baixas frequências limpas e naturais

• Resposta em alta frequência suave, sem um pico de presença marcante

• Maior distância de operação Componentes de Alta Qualidade O KSM8 oferece resultados excepcionais e resiste aos rigores do uso diário nos ambientes de som ao vivo mais exigentes. - Um avançado suporte interno antichoque pneumático e o Sistema de Estabilização de Diafragma (DSS™, patente pendente) trabalham juntos para evitar ruídos de manuseio - Um padrão cardioide verdadeiro evita realimentação e fornece uma resposta consistente fora do eixo - Tela reforçada e resistente a batidas, revestida com tecido hidrofóbico que repele umidade e evita ruídos oclusivos por muitos anos de uso com alta qualidade Cuidado e Manutenção A tela do KSM8 é revestida com um tecido hidrofóbico permanentemente preso. O usuário não deve tentar remover ou substituir o revestimento. O exterior da tela pode ser limpo suavemente com uma escova de dentes macia, usando água morna e sabão. Se a tela for danificada ou deformada, entre em contato com o Departamento de Assistência Técnica da Shure para solicitar uma reposição. Aviso: Girar a cápsula no suporte antichoque ou tocar no segundo diafragma pode danificar o microfone permanentemente e levar a uma mudança indesejada na resposta de frequência. Não há peças internas que possam ser reparadas pelo usuário.33 Aplicações O KSM8 Dualdyne foi projetado como um excelente microfone vocal que resiste aos rigores do reforço de som profissional ao vivo, mas também pode ser usado para capturar outras fontes. Para obter informações sobre o uso e aplicações do microfone ou para conhecer melhor a tecnologia por trás do microfone, visite www.shure.com para acessar publicações educacionais sobre esses assuntos, além de:

• Técnicas de microfonagem para reforço de som ao vivo

• Técnicas de microfonagem para gravação

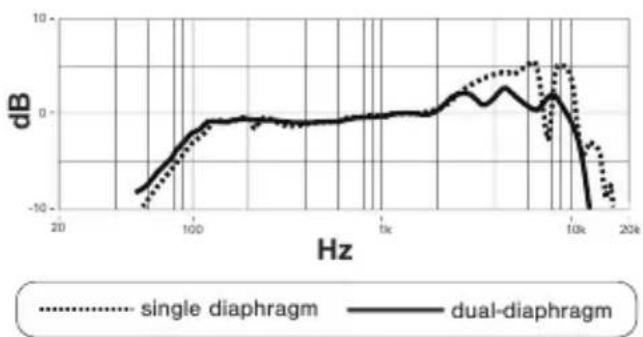

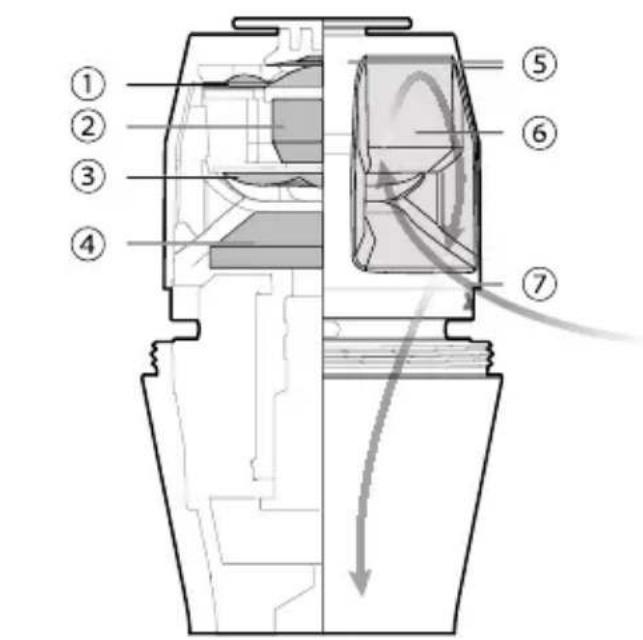

• Efeito de proximidade A Cápsula do Shure Dualdyne™ A Cápsula do KSM8 Dualdyne™ utiliza um sistema invertido de entrada lateral do fluxo de ar. O som entra no microfone pelas entradas laterais e passa pelo segundo diafragma traseiro antes de atingir o primeiro diafragma. Com o segundo diafragma na rede de resistência, as baixas frequências são parcialmente impedidas de entrar na cápsula, produzindo uma resposta de baixa frequência natural, com efeito de proximidade controlado e sem perda de clareza. Ímã Canais de Som Entrada Lateral de Som Diafragma Dianteiro Cavidade 1 Diafragma Traseiro Cavidade 2 Vista lateral da cápsula do Dualdyne Benefícios do Dualdyne™ O design exclusivo da cápsula do Shure Dualdyne™ oferece diversos benefícios em relação aos microfones dinâmicos tradicionais, de diafragma único: Efeito de Proximidade Reduzido Com os microfones tradicionais, a resposta em baixa frequência aumenta conforme o artista se aproxima do microfone. Um forte pico de presença, centralizado em torno de 4 a 5 kHz, é usado para contrabalançar a maior presença de baixos. O microfone de diafragma duplo reduz significativamente o efeito de proximidade, e a resposta em baixa frequência permanece consistente com a distância. Isso proporciona uma resposta mais natural ao longo da faixa vocal, eliminando a necessidade de um pico de presença forte. dual-diaphragm single diaphragm 100-10

100 1k 10k 20k Resposta de frequência de diafragma único vs. diafragma duplo34 KSM8 Distância de Trabalho Microfone dinâmico tradicional 0 a 1 pol. 1 a 3 pol. 3 a 6 pol. Graves aumentados Balanceado Graves diminuídos KSM8 Balanceado Menor Necessidade de Processamento de Sinal Frequentemente, engenheiros de som ao vivo usam processamento de sinal, como equalização, para diminuir o efeito de proximidade em microfones tradicionais ou para compensar por técnicas de uso de microfone incorretas (como quando um artista cobre a tela com a mão). O microfone de diafragma duplo oferece uma resposta mais suave ao longo da faixa vocal e é menos suscetível ao manuseio incorreto do microfone, com menor necessidade de processamento corretivo do sinal e resultando em um som mais natural. Design e Construção O design mecânico do KSM8 oferece avanços que beneficiam o desempenho e a estética do microfone. Tecnologia Avançada de Suporte Antichoque Pneumático O Sistema de Estabilização do Diafragma (DSS™) trabalha com o suporte antichoque pneumático para isolar e suspender a cápsula, reduzindo os ruídos de manuseio. Além de diminuir movimentos indesejados, o pistão móvel e as cavidades internas foram projetados com precisão para estabilizar o diafragma em situações de vibração mecânica. Os engenheiros da Shure patentearam esta tecnologia há mais de 50 anos, e a Shure é a única fabricante de microfones a implementá-la com sucesso. Inovador Design Reforçado da Tela A tela externa é temperada para proporcionar anos de resistência a batidas. O interior da tela é revestido com tecido hidrofóbico. Este tecido resistente à umidade protege a cápsula e oferece excelente proteção contra "estalos", garantindo anos de utilização e durabilidade. Maior Distância de Trabalho Microfones tradicionais limitam o artista a uma distância específica em relação ao microfone. O artista deve manter essa distância para evitar variações de tom. A resposta equilibrada do microfone de diafragma duplo permite que o artista se mova com mais liberdade sem afetar a qualidade do som. Excepcional Linearidade Fora do Eixo Quando fontes fora do eixo indesejadas penetram em microfones vocais, a coerência de fase pode ser reduzida e a qualidade da fonte, comprometida. O KSM8 oferece maior imunidade a esses problemas, graças à resposta polar linear ao longo de todo o espectro de frequência.35 Acessórios Acessórios Inclusos Adaptador de Pedestal Preto, Giratório, Flexível e Macio para KSM8 e KSM9 A25E Caixa para Transporte com Zíper para KSM8 AK8C Adaptador Roscado de 5/8" a 3/8" (Euro) 95A2050 Acessórios Opcionais Windscreen A85WS Peças de reposição Tela de Reposição Preta para KSM8 Com e Sem Fio RPM266 Tela de Reposição em Níquel Escovado para KSM8 Com e Sem Fio RPM268 Certificações Atende a todos os requisitos essenciais das Diretivas Europeias relevantes e pode exibir a marca CE. A Declaração de Conformidade da CE pode ser obtida em: www.shure.com/europe/compliance Representante Autorizado Europeu: Shure Europe GmbH Headquarters Europe, Middle East & Africa Department: EMEA Approval Jakob-Dieffenbacher-Str. 12 75031 Eppingen, Alemanha Telefone: 49-7262-92 49 0 Fax: 49-7262-92 49 11 4 E-mail: info@shure.de36 500 Hz250 Hz 1,000 Hz 6,400 Hz 9,000 Hz 2,500 Hz 15 dB10 dB5 dB0 dB015 dB10 dB5 dB0 dB0 Padrão polar 20151050-30-25-20-15-10-5

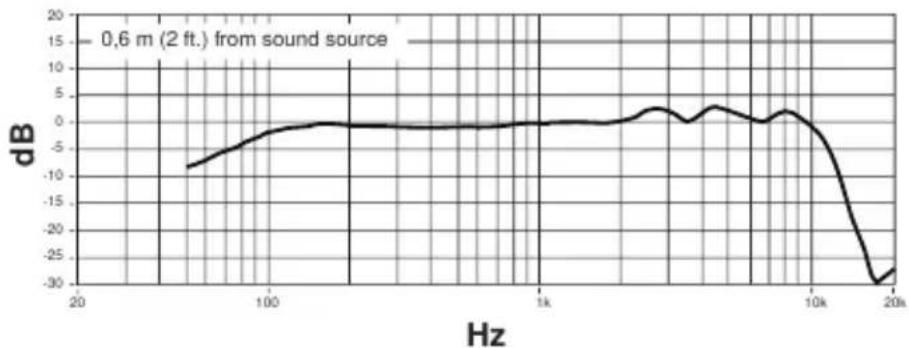

20 100 1k 10k 20k 0,6 m (2 ft.) from sound source Resposta a Frequências

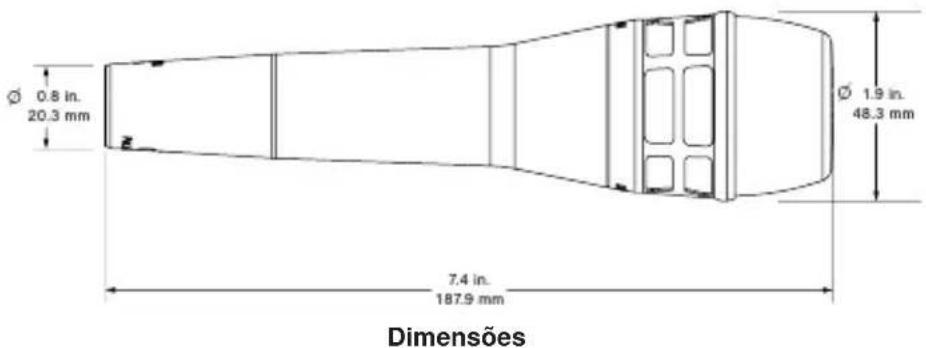

1.9 in.48.3 mm7.4 in.187.9 mm0.8 in.20.3 mm

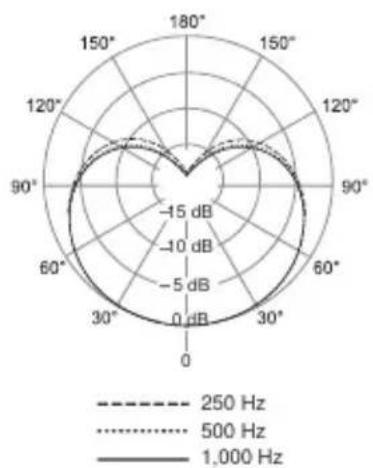

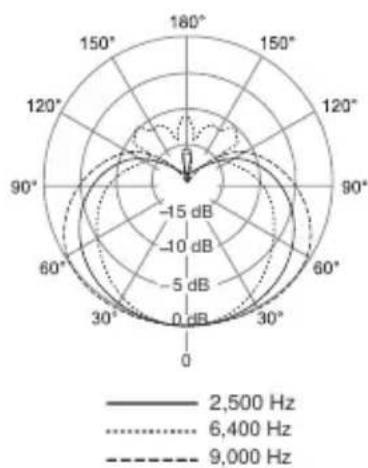

Dimensões Especificações Tipo Dinâmico de Diafragma Duplo (bobina móvel) Resposta a Frequências 40 a 16,000 Hz Padrão polar Cardióide Impedância de saída 300 Ω Sensibilidade a 1 kHz, tensão de circuito aberto -51,5 dBV/Pa[1] (1,85 mV) Polaridade Pressão positiva no diafragma produz tensão positiva no pino 2 com referência ao pino 3 Peso Líquido 330 g (11,64oz.) Conector Áudio profissional com três pinos (XLR), macho Alojamento Alumínio Fundido com Acabamento em Tinta ou Níquel Escovado [1] 1 Pa=94 dB SPLKSM8 SHURE INCORPORATED Благодарим Вас за выбор микрофона Shure серии KSM.
