Tipo de produto	Sistema de microfone sem fio digital
Marca	Shure
Modelo	GLXD24/SM58
Cápsula do microfone	SM58 (cardioide dinâmico)
Faixa de frequência	2,4 GHz (ISM mundial)
Alcance típico	Até 60 m (200 pés)
Autonomia das baterias	Até 16 horas
Tipo de bateria	Bateria recarregável de íon de lítio Shure SB902
Alimentação do receptor	14-18 V CC, 550 mA (adaptador incluído)
Dimensões do receptor (A x L x P)	40 x 183 x 117 mm
Peso do receptor	286 g (sem baterias)

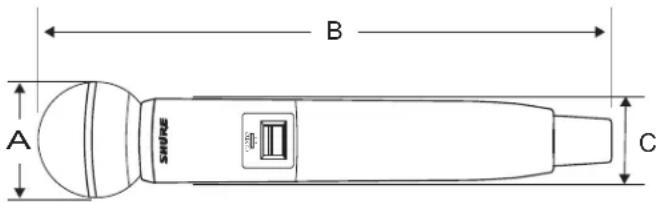

Dimensões do transmissor manual	252 x 51 mm (C x D)
Peso do transmissor manual (SM58)	267 g (sem baterias)
Resposta de frequência de áudio	20 Hz - 20 kHz (conforme a cápsula)
Faixa dinâmica	120 dB (ponderado A)
Ganho ajustável	-20 a +40 dB em passos de 1 dB
Número máximo de sistemas simultâneos	8 (no grupo 3)
Funções principais	Vínculo automático, varredura de frequências, carregamento integrado, bloqueio, identificação remota
Manutenção e limpeza	Limpar com um pano seco; não expor à água
Segurança	Não abrir, não expor ao calor, usar apenas baterias Shure
Peças sobressalentes / Reparabilidade	Baterias, cabos, antenas disponíveis; reparo por pessoal qualificado
Informações gerais	Em conformidade com FCC/IC/CE; classe B digital; reciclagem obrigatória das baterias

Perguntas frequentes - GLXD24/SM58 SHURE

Qual é a autonomia da bateria do Shure GLXD24/SM58?

A autonomia pode chegar a 16 horas com carga completa. Uma recarga de 3 horas pelo receptor ou 4 horas via USB oferece até 16 horas de uso.

Como carregar o transmissor?

Várias opções: insira a bateria SB902 no compartimento de carga do receptor GLXD4 ou conecte o cabo micro-USB fornecido ao transmissor e a uma fonte de alimentação (adaptador de parede ou porta USB). O indicador do receptor e o LED do transmissor mostram o status da carga.

Como vincular o transmissor ao receptor?

O vínculo é automático na primeira inicialização. Para vínculo manual, ligue o transmissor e pressione o botão LINK em 5 segundos, depois pressione o botão LINK do receptor até que o LED RF azul permaneça aceso.

Qual é o alcance máximo do sistema?

O alcance típico é de 60 metros (200 pés) em linha de visada. O alcance real depende de obstáculos, interferências e do layout.

Como evitar interferências com o Wi-Fi?

O sistema GLX-D escaneia continuamente e salta automaticamente para frequências livres. Para melhor desempenho, coloque o receptor longe de roteadores Wi-Fi, use o grupo 2 (mais robusto) e reduza a distância entre transmissor e receptor.

Posso usar vários sistemas GLXD24 simultaneamente?

Sim, até 8 sistemas podem funcionar juntos. Ajuste todos os receptores para o mesmo grupo (1, 2 ou 3) de acordo com o número de canais necessários. O grupo 3 não possui frequências de backup.

Como limpar o microfone e o receptor?

Use um pano macio e seco para limpar as superfícies. Não use produtos líquidos ou abrasivos. Para a grade do microfone, você pode desaparafusá-la e lavá-la com água e sabão neutro, depois secar completamente.

Como ajustar o ganho do transmissor?

No receptor, use os botões de ganho + e - para ajustar em passos de 1 dB. A tela LCD mostra o nível. Evite a indicação OL (sobrecarga) reduzindo o ganho se necessário.

Como bloquear os controles para evitar alterações acidentais?

Para bloquear o receptor, pressione simultaneamente os botões group e channel até exibir LK. Para o transmissor, mantenha o botão LINK pressionado ao ligar até ver o ícone de cadeado.

O que fazer se o transmissor desligar sozinho?

Os transmissores GLX-D desligam automaticamente após cerca de uma hora sem sinal do receptor vinculado, para economizar bateria. Certifique-se de que o receptor esteja ligado e dentro do alcance. Essa função pode ser desativada mantendo o botão LINK pressionado ao ligar.

MANUAL DE UTILIZADOR GLXD24/SM58 SHURE

1. LEIA estas instruções.

2. GUARDE estas instruções.

3. PRESTE ATENÇÃO a todas as instruções.

4. SIGA todas as instruções

5. NÃO use este aparelho perto de água.

6. LIMPE SOMENTE com um pano seco.

7. NAO bloqueie nenhuma das aberturas de ventilação. Deixe distâncias suficientes para ventilação adequada e instale de acordo com as instruções do fabricante.

8. NAO instale próximo de nenhuma fonte de calor, tais como fogo aceso, radiadores, bocais de aquecimento, formos ou outros aparelhos que produzam calor (inclusive amplificadores). Não coloque fontes de chamas sobre o produto.

9. NÃO inutilize as características de segurança do conector polarizado ou com pino de esterramento. Um conector polarizado possui duas lâminas com uma mais larga do que a outra. Um conector com pino de esterramento possui duas lâminas e um terceiro pino de esterramento. É fornecida uma lâmina mais larga ou o terceiro pino para a sua segurança. Se por acaso o conector não se encaixar na tomada, chame um eletricista para substituir a tomada obsoleta.

10. PROTEJA o cabo de alimentação, evilando que seja pisado ou que enrosque, especialmente nos conectores, nas tomadas elétricas de emprego geral e no ponto onde elas saem do aparelho.

11. USE SOMENTE acessônos/apetrechos especificados pelo fabricante.

12. USE somente com um carinho, pedestal, tripé, suporte ou mesa especificados pelo fabricante ou vendidos com o aparelho. Quando utilizar um carinho, tenha cuidado ao movimentar o conjunto aparelho/caminho para evitar danos com a queda do mesmo.

13. DESLIGUE este aparelho da tomada elétrica durante tempestades com relâmpagos ou quando não seja utilizado por longo período.

14. DEIXE toda a manutenção sob a responsabilidade de uma equipe de manutenção qualificada. É necessário realizar a manutenção quando por algum motivo o aparelho tiver sido danificado de alguma forma, como por exemplo por dano do cabo de alimentação elétrica ou do seu conector, por derramamento de líquido ou queda de objetos no aparelho, se o aparelho tiver sido exposto à chuva ou à umidade, não esteja operando normalmente ou tenha sótido queda.

15. NÃO exponha o aparelho a respingos ou goteiras. NÃO coloque objetos cheios de líquidos, tais como vasos, sobre o aparelho.

16. O plugue MAINS (rede elétrica) ou um acoplador de aparelho deve estar sempre pronto para operação.

17. O ruido aérco do Aparelho não ultrapassa 70 dB (A).

18. O aparelho com construção CLASSE I deve estar conectado à tomada da rede elétrica com ligação à terra.

19. Para reduzir o risco de incêndio ou choque elétrico, não exponha este aparelho à chuva ou umidade.

20. Não tente alterar este produto. Isso poderá resultar em lesão pessoal e/ou falha do produto.

21. Opere este produto dentro da faixa de temperatura de operação especificada.

Este símbolo indica que existe nesta unidade tensão perigosa que apresenta risco do choque elétrico.

Este simbolo indica que existem instruções operação e manutenção importantes na literatura que acompanha esta unidade.

ATENÇÃO: Existe perigo de explosão caso a bateria seja substituída incorretamente. Utilize apenas com baterias Shure compatíveis.

ATENÇÃO: Baterias não devem ser expostas a calor excessivo como luz do sol, fogo etc.

ATENÇÃO

• Baterias podem explodir ou liberar materiais tóxicos. Risco de incêndio ou queimaduras. Não abra, esmague, modifique, desmonte, aqueça acima de 140°F (60°C) ou incinere
• Siga as instruções do fabricante
• Nunca ponha baterias na boca. Se engolida, procure um médico ou centro local de controle de veneno
• Não provoque curto-circuito; isto pode causar queimaduras ou incêndios
• Não carregue ou use baterias diferentes dos produtos especificados pela Shure
• Descarte as baterias apropriadamente. Verifique com o fornecedor local a forma correta de descarte de baterias usadas

Observação:

• Este equipamento se destina a aplicações de áudio profissionais.
• A compatibilidade eletromagnética é baseada no uso dos tipos de cabos recomendados e fornecidos com o equipamento. O uso de outros tipos de cabos pode degradar o desempenho da compatibilidade eletromagnética.
• Utilize este carregador de bateria apenas com módulos de carga e baterias da Shure para os quais foi projetado. O uso com módulos de carga e baterias diferentes do especificado pode aumentar o risco de incêndio ou explosão.
• Alterações ou modificações não expressamente aprovadas pela Shure Incorporated podem anular a autorização do usuário para a operação deste equipamento.

Observação: Use somente com a fonte de alimentação inclusa ou uma equivalente aprovada pela Shure.

Visão Geral do Sistema

Os inovadores Sistemas Sem Fio GLX-D da Shure combinam a tecnologia pioneira de Gerenciamento Automático de Frequência com a capacidade de recarga inteligente líder do setor para pilhas de íon de lítio, microfones de última geração e design inigualável. Disponíveis em uma grande variedade de configurações manuais e bodypack, incluindo os sistemas vocal, headset e presenter, além das opções de guitarras tradicionais. Os revolucionários Sistemas Sem Fio GLX-D definem o mais novo padrão para perfeita facilidade de uso e excepcional nitidez de áudio digital.

• Excelente nitidez de áudio digital
• Opera em espectro de 2,4 GHz, disponível mundialmente
• As pilhas recarregáveis são econômicas e oferecem tempo de operação de até 16 horas.

• Ganho do transmissor ajustável para otimizar o sinal de áudio

• Sai automaticamente da interferência sem interrupções de áudio

• Canal de retorno de RF para funções de controle remoto do transmissor
• A banda de frequência sem licença global de 2,4 GHz permite operar até oito sistemas compatíveis
• Transmissor com desligamento automático para economizar a carga da pilha durante períodos de inatividade.

Componentes Incluídos

Baterias Recarregáveis Shure SB902

Carregador de Bateria Micro USB SBC-USB

Fonte de Alimentação PS42

Acessórios Opcionais

Carregador de Pilha Automotivo SBC-CAR
Carregador Independente para Uma Pilha	SBC-902

Início Rápido

Para reduzir o tempo de configuração, o transmissor e o receptor são conectados automaticamente para formação de um canal de áudio na primeira vez em que são ligados e não precisam ser conectados novamente.

Observação: Ao configurar diversos sistemas receptores, ligue e conecte um par de transmissor/receptor por vez para evitar conexão cruzada.

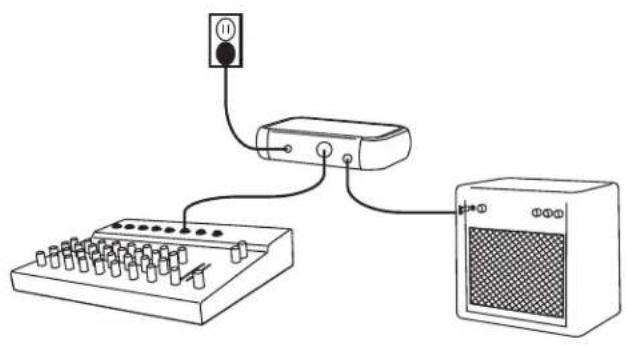

Etapa ①

Conecte a fonte de alimentação ao receptor e conecte o cabo de alimentação a uma fonte de alimentação CA. Conecte a saída de áudio a um amplificador ou mixer.

Instale as pilhas carregadas do transmissor.

Ligue o transmissor e o receptor. O LED azul de RF piscará quando o transmissor e o receptor estabelecerem uma conexão. Estabelecida a conexão, o LED de RF permanecerá aceso.

Observação: O transmissor e o receptor permanecerão conectados para uso futuro. Durante a inicialização, o LED azul de RF acenderá, ignorando a etapa de conexão.

Etapa ④

Verifique o áudio e ajuste o ganho, se necessário.

Recebe o sinal sem fio, 2 por receptor.

② LED de Status de RF

• ACESO = O transmissor conectado está ligado
• Piscando = Procurando transmissor
• APAGADO = O transmissor conectado está desligado ou desconectado

③ Botão Group

Pressione e mantenha pressionado por dois segundos para ativar a edição de grupo.

④ Botão Link

Pressione para conectar manualmente o receptor a um transmissor ou ativar a função de ID remoto

⑤ Channel

• Pressione momentaneamente para iniciar uma procura de canal
• Pressione e mantenha pressionado por 2 segundos para ativar a edição manual de canal

⑥ Tela LCD

Exibe o status do receptor e do transmissor.

⑦ Botões Gain

Pressione para aumentar ou diminuir o ganho do transmissor em incrementos de 1 dB.

⑧ Indicador de Carga da Pilha

Acende quando a pilha está na baia de carga:

• Vermelho = pilha sendo carregada
- Piscando em Verde = carga da pilha > 90%
• Verde = pilha carregada
- Piscando em Âmbar = erro de carga, substitua a pilha

⑨ Baia de Carga da Pilha

Carrega a pilha do transmissor enquanto o receptor está conectado à alimentação.

⑩ Interruptor Liga/desliga

Liga e desliga a unidade.

⑪ Conector da Fonte de Alimentação

Conecta a fonte de alimentação externa de 15 VCC fornecida.

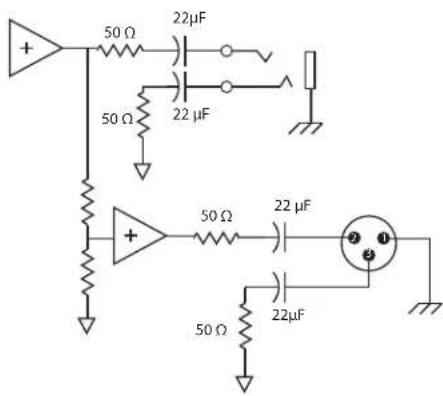

⑫ Saída do Microfone

Conector de saída do microfone XLR fornece saída de áudio no nível do microfone.

⑬ Porta USB

⑬ Saída do Aparelho

Saída de áudio TRS de 6,35 mm (¼ pol.). Conecta a mixers, gravadores e amplificadores.

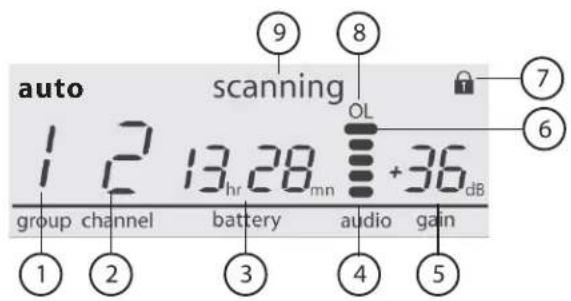

Tela do Receptor

① Group

③ Tempo de Operação da Pilha do Transmissor

Exibe a duração restante da pilha em horas e minutos.

Alternativamente, exibe os seguintes status da pilha:

• CALC = cálculo da duração da pilha
- Lo = duração da pilha de menos de 15 minutos
- Err = substitua as pilhas

④ Medidor de Áudio

Indica o nível de sinal de áudio e os picos.

⑤ Gain

Exibe as configurações de ganho do transmissor (dB).

⑥ Indicador OL

Indica sobrecarga de áudio, reduz ganho.

Exibido quando os controles do transmissor estão bloqueados.

⑧ Scanning

Indica que uma procura está em andamento.

⑨ Auto

Indica que o grupo selecionado tem canais de backup disponíveis.

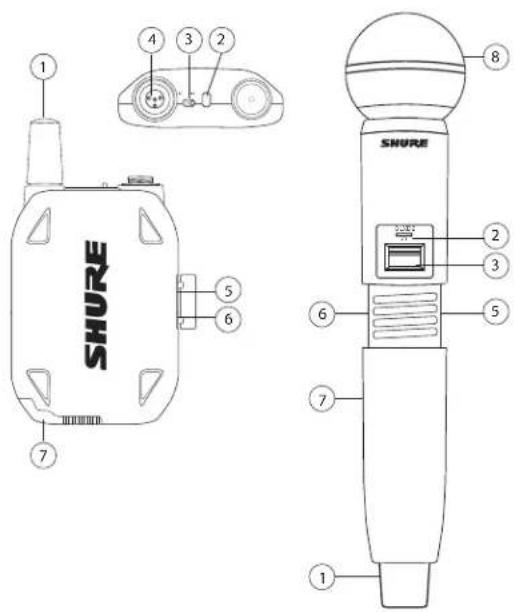

Transmissores

① Antena

Transmite sinal sem fio.

② LED de Status

A cor e o estado do LED indicam o status do transmissor.

• Pressione e mantenha pressionado dentro de 5 segundos após ligar para estabelecer a conexão manual com o receptor
• Pressione momentaneamente para ativar a função de ID Remoto

⑦ Compartimento da Bateria

Suporta 1 bateria recarregável Shure.

⑧ Cápsula do Microfone

Os modelos de transmissor GLXD-2 estão disponíveis com os seguintes tipos de cápsula: SM58, Beta 58, SM86, Beta 87A.

LED de Status do Transmissor

O LED fica verde durante a operação normal.

Quando o LED pisca ou muda de cor, indica uma alteração no status do transmissor, conforme mostrado na tabela abaixo:

Cor Estado Status
Verde Piscando	devagar)	transmissor tentando restabelecer a conexão com o receptor
	Piscando (rápido)	transmissor não conectado procurando receptor
	Pisca 3 vezes indica	transmissor bloqueado quando o botão Liga/desliga do transmissor é pressionado
Vermelho Lig. duração da pilha < 1 hora
Vermelho/Verde	Piscando ID remoto	ativo
Âmbar Piscando erro da pilha, substitua a pilha

Como Usar o Transmissor de Corpo

Prenda com presilha o transmissor a um cinto ou passe uma cinta de guitarra pela presilha do transmissor conforme mostrado.

Para obter os melhores resultados, o cinto deve ser pressionado contra a base da presilha.

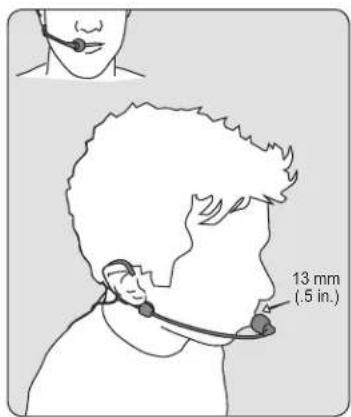

Uso do Microfone de Cabeça

• Posicione o microfone de cabeça a 13 mm (1/2 pol.) do canto da sua boca.
• Posicione os microfones de lapela e de cabeça de modo que roupas, joias ou outros itens não batam nem friccionem no microfone.

Posicionamento Correto do Microfone

• Segure o microfone a menos de 12 polegadas da fonte sonora.
• Para obter um som mais vivo, com maior presença de baixos, aproxime o microfone da fonte sonora.
• Não cubra a grade com a mão.

Pilhas e Carga

Os transmissores GLX-D são alimentados por uma pilha recarregável Shure SB902 de íons de lítio. A química avançada da pilha aumenta o tempo de operação sem viciá-la, eliminando a necessidade de descarregar as pilhas antes de carregá-las.

Quando não estão sendo usadas, as pilhas devem ser armazenadas em uma temperatura entre 10 °C (50 °F) e 25 °C (77 °F).

Observação: O transmissor não transmitirá sinais de RF ou áudio quando estiver conectado ao cabo de carga.

As seguintes opções de carregamento da pilha estão disponíveis:

Baia de Carga do Receptor

O receptor GLXD4 tem uma baia de carga embutida para as pilhas do transmissor.

1. Insira a pilha na baia de carga.
2. Monitore o indicador de carga da pilha no painel frontal até concluir o carregamento.

Carga em uma Fonte de Alimentação AC

1. Conecte o cabo de carga à porta de carregamento do transmissor.
2. Conecte o cabo de carga a uma fonte de alimentação AC.

Carregamento em uma Porta USB

1. Conecte o cabo de carga USB à porta de carregamento do transmissor.
2. Conecte o cabo a uma porta USB padrão.

Status do LED durante o Carregamento

Os estados a seguir do LED indicam o status da pilha quando o transmissor está conectado a um carregador:

• Verde = carga concluída
• Piscando em Verde = carga da pilha > 90%
• Vermelho = pilha sendo carregada
• Piscando em Âmbar = erro da pilha, substitua a pilha

Tempos de Carga e Tempos de Operação do Transmissor

Use a tabela a seguir para determinar o tempo de operação aproximado da pilha de acordo com a duração do tempo de carga. Os tempos são exibidos em horas e minutos.

Carregamento em uma Fonte de Alimentação AC ou na Baia do Receptor	Carregamento via Conexão USB	Tempo de operação do Transmissor
0:15 0:30 até 1:30
0:30 1:00 até 3:00
1:00 2:00 até 6:00
3:00 4:00 até 16:00*

*O tempo de armazenamento ou o calor excessivo reduzem o tempo máximo de operação.

Observação: Os transmissores GLX-D desligam automaticamente após cerca de 1 hora para economizar a carga da pilha quando o sinal de um receptor conectado não é detectado.

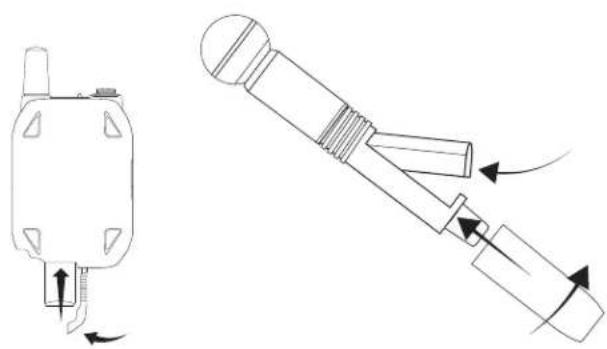

Instalação das Baterias do Transmissor

Transmissor Bodypack

1. Mova a alavanca de travamento para a posição open e deslize a porta da bateria para abri-la.
2. Insira a bateria no transmissor.
3. Feche a porta da bateria e deslize o trinco para travar.

1. Desparafuse e remova a tampa da bateria.
2. Insira a bateria no transmissor.
3. Recoloque e aperte a tampa da bateria.

Se forem necessários vários canais de áudio sem fio, até 8 receptores GLX-D poderão operar simultaneamente no espectro de 2,4 GHz. Para facilitar a configuração, as frequências disponíveis estão divididas em três grupos com base no número de receptores compatíveis.

Todos os receptores do sistema devem ser definidos para o mesmo grupo. Para selecionar um grupo, determine o número total de receptores no sistema (contagem de canais) e escolha o grupo adequado.

Observação: Para aumentar o número de receptores em transmissão, o Grupo 3 não oferece frequências de backup. O Grupo 3 deve ser usado somente em ambientes Wi-Fi controlados para evitar interferência de dispositivos Wi-Fi inesperados.

Grupo Contagem de canais Frequências de Backup Disponíveis? Observações
1 Até 4 Sim Configuração Inicial de Fábrica.
2 Até 5 Sim Melhor grupo para usar em caso de interferência.
3 Até 8 Não Apenas use o Grupo 3 em ambientes Wi-Fi controlados, pois não existem frequências de backup para evitar interferência.

Observação: Em caso de interferência, aproxime o transmissor do receptor e defina todos os sistemas GLX-D como grupo 2, que é o grupo sem fio mais potente.

Consulte a seção "Dicas para Melhorar o Desempenho do Sistema Sem Fio" para obter mais informações.

Configuração de Receptores e Transmissores

Observação: Antes de iniciar, desligue todos os receptores e transmissores. Ligue e configure cada par de receptor/transmissor individualmente para evitar conexão cruzada.

1. Ligue o primeiro receptor.
2. Mantenha pressionado o botão group para selecionar um grupo (se necessário) ou, se o grupo já estiver definido, pressione o botão channel para procurar o melhor canal disponível.
3. Ligue o primeiro transmissor. A luz RF azul acenderá quando uma conexão for estabelecida.

Repita as etapas de 1 a 3 em cada receptor e transmissor adicionais. Não se esqueça de definir cada receptor para o mesmo grupo.

Observação: Os traços exibidos na tela group e channel durante uma procura de canais indicam que essas frequências não estão disponíveis no grupo selecionado. Escolha um grupo que aceite mais receptores e repita as etapas de configuração.

Conexão Manual de um Transmissor a um Receptor

Use a opção de conexão manual para alterar o transmissor conectado a um receptor. Por exemplo, a alteração do transmissor conectado de um transmissor bodypack para um transmissor manual.

1. Ligue o transmissor: Dentro de 5 segundos, pressione e mantenha pressionado o botão LINK até que o LED do transmissor comece a piscar na cor verde.
2. Pressione e mantenha pressionado o botão link no receptor: O LED azul r-f piscará e, em seguida, permanecerá aceso quando a conexão tiver sido estabelecida.
3. Teste o áudio para verificar a conexão e ajuste o ganho se necessário.

Sistemas Combinados

Um sistema combinado é criado pela conexão de dois transmissores a um único receptor. Somente um transmissor pode estar ativo por vez para impedir interferência cruzada. As configurações de ganho para cada transmissor podem ser ajustadas e salvas independentemente quando o transmissor está ativo.

Importante! Não ligue e opere ao mesmo tempo os dois transmissores conectados.

Desligue ambos os transmissores antes de iniciar.

1. Pressione o botão group para selecionar um grupo. O receptor procura automaticamente o grupo selecionado para encontrar o melhor canal disponível.
2. Ligue o transmissor 1 e conecte-o ao receptor. Ajuste o ganho e desligue o transmissor.
3. Ligue o transmissor 2 e conecte-o ao receptor. Ajuste o ganho e desligue o transmissor.

Visão Geral do Espectro de 2,4 GHz

O GLX-D opera na banda ISM de 2,4 GHz, que é usada por dispositivos Wi-Fi, Bluetooth e outros dispositivos sem fio. A vantagem da banda de 2,4 GHz é que pode ser usada em qualquer lugar do mundo, sem precisar de licença.

Superando os Desafios da banda de 2,4 GHz

O desafio da banda de 2,4 GHz é que o tráfego Wi-Fi pode ser imprevisível. O GLX-D supera esses desafios, pois:

• Dá prioridade e é transmitido nas três melhores frequências por canal (recebidas por um pool de seis frequências através da banda de 2,4 GHz)
• Repete as informações mais importantes, como uma frequência que pode ser totalmente neutralizada sem causar interrupção de áudio
• Faz uma procura constante durante o uso para classificar todas as frequências (frequências atuais e de backup)
• Evita perfeitamente a interferência em frequências de backup sem causar interrupção de rádio

Coexistência com o Wi-Fi

O GLX-D evita tráfegos constantes Wi-Fi verificando todo o ambiente de 2,4 GHz e selecionando as três melhores frequências em que será transmitido. Isso garante um desempenho confiável para o sistema sem fio GLX-D, além de evitar transmissões Wi-Fi que também possam ser importantes.

Por ser periódica, a “intermitência” do Wi-Fi é mais difícil de detectar. No entanto, como o GLX-D repete as informações mais importantes, nem mesmo as intermitências elevadas não comprometem o desempenho do áudio.

Ambientes Sem Fio Desafiadores

Alguns ambientes causam mais dificuldades do que outros para o desempenho do sistema sem fio de 2,4 GHz. Na maioria dos casos, a solução mais simples é reduzir a distância entre o transmissor e o receptor, como colocar os receptores no palco com uma clara linha de vista.

Ambientes desafiadores incluem:

• Ambientes externos
• Tetos muito altos
• Uso de 3 ou mais receptores GLX-D
• Presença de sinal Wi-Fi intenso
• Uso de sistemas de 2,4 GHz que não são da marca Shure

Dicas e Métodos para Melhorar o Desempenho do Sistema Sem Fio

Se constatar que há interferência ou falhas, tente as seguintes sugestões:

• Procure o melhor canal disponível (pressão o botão channel)
• Reposicione o receptor de modo que a linha de visão até o transmissor não fique obstruída (incluindo a plateia)
• Altere todos os sistemas GLX-D para o Grupo 2, que é o grupo sem fio mais potente
• Mantenha distância de no mínimo 2 metros (6 pés) entre transmissor e receptor
• Mantenha distância de no máximo 60 metros (200 pés) entre o transmissor e o receptor. Se possível, deixe os receptores no palco dentro da linha de visão
• Retire ou mude de lugar as fontes próximas de interferência sem fio, como dispositivos Wi-Fi ou pontos de acesso, celulares, rádios transmissores-receptores, computadores, aparelhos reprodutores de mídia e processadores de sinais digitais

• Desative dispositivos Bluetooth/Wi-Fi desnecessários e evite atividades de tráfego intenso Wi-Fi, como download de arquivos grandes ou visualização de filmes.

• Deixe os receptores GLX-D longe de receptores de 2,4 GHz que não sejam da marca Shure

• Evite colocar o receptor e o transmissor onde exista metal ou outro material denso
• Mova o receptor para a parte superior do bastidor do equipamento
• Recarregue ou troque a pilha do transmissor
• Mantenha os transmissores a uma distância acima de 2 metros (6 pés); isso é menos importante quando o receptor e o transmissor estão mais próximos
  Observação: Se os transmissores estiverem a 6 pol. de distância de transmissores/cápsulas de microfone não GLXD, poderá haver ruído audível.
• Durante o teste do som, marque os pontos cegos e peça que os apresentadores e artistas evitem tais áreas

Tabelas de Frequência de 2,4 GHz

As tabelas abaixo descrevem a latência, as frequências e os canais do receptor de cada grupo:

Grupo 1: Canais 1 a 4 (latência = 4,0 ms)

Grupo/Canal Frequências
1/1 2424	2425	2442	2443 2462 2464
1/2 2418	2419	2448	2450 2469 2471
1/3 2411	2413	2430	2431 2476 2477
1/4 2405	2406	2436	2437 2455 2457

Grupo 2: Canais 1 a 5 (latência = 7,3 ms)

Grupo/Canal Frequências
2/1 2423 2424 2443
		2444 2473 2474
2/2 2404 2405 2426
		2427 2456 2457
2/3 2410 2411 2431
		2432 2448 2449
2/4 2417 2418 2451
		2452 2468 2469
2/5 2437 2438 2462
		2463 2477 2478

Grupo 3: Canais 1 a 8 (latência = 7,3 ms)

Grupo/Canal Frequencias
3/1	2415	2416	2443
3/2	2422	2423	2439
3/3	2426	2427	2457
3/4	2447	2448	2468
3/5	2409	2451	2452
3/6	2431	2462	2463
3/7	2404	2473	2474
3/8	2435	2477	2478

Operação

Ajuste do ganho

Use os botões de ganho no receptor para aumentar ou diminuir o ganho de um transmissor conectado:

• Ligue o transmissor conectado e pressione momentaneamente os botões de ganho para ajustar o ganho em incrementos de 1 dB
• Para ajustes de ganho mais rápidos, pressione e mantenha pressionado os botões de ganho

Dica: Monitore o áudio e observe o medidor de áudio do receptor enquanto ajusta o ganho para impedir a sobrecarga de sinal.

Bloqueio e Desbloqueio dos Controles

Os controles do transmissor e do receptor podem ser bloqueados para evitar alterações acidentais ou não autorizadas das configurações.

Observação: Bloqueios não são afetados por ciclos de alimentação.

Bloqueio dos Controles do Receptor

Pressione e mantenha pressionados simultaneamente os botões group e channel até que LK seja exibido no LCD. Repita para desbloquear.

• LK é exibido se um controle bloqueado for pressionado
• UN é exibido momentaneamente para confirmar o desbloqueio do comando

Bloqueio do Botão Liga/Desliga do Transmissor

Comece com o transmissor ajustado para off, pressione e mantenha pressionado o botão LINK enquanto liga o transmissor. Continue a manter pressionado o botão link até que o ícone do cadeado seja exibido no LCD do receptor. Repita a sequência para desbloquear.

Opcionalmente, o botão liga/desliga do transmissor pode ser bloqueado remotamente no painel frontal do receptor:

Pressione e mantenha pressionados simultaneamente os botões group e link por cerca de 2 segundos até que o ícone do cadeado piscando seja exibido no LCD do receptor. Repita a sequência para desbloquear.

Identificação de Transmissores e Receptores Conectados com ID Remoto

Use o recurso de ID Remoto para identificar os pares de transmissor e receptor conectados em sistemas com diversos receptores. Quando ID Remoto está ativo, o LCD do receptor piscará e exibirá ID. O LED de status do transmissor correspondente piscará alternadamente em vermelho e verde por aproximadamente 45 segundos.

Para ativar o ID Remoto:

1. Pressione momentaneamente o botão link no transmissor ou receptor.
2. O LCD do receptor conectado piscará e exibirá ID e o LED de status no transmissor conectado piscará em vermelho/verde.
3. Para sair do modo de ID Remoto, pressione momentaneamente o botão link ou aguarde o tempo limite da função.

Seleção Manual de um Grupo e Canal

Grupos e canais específicos podem ser atribuídos ao receptor em vez de usar a função de procura automática.

Observação: O Grupo 3 deve ser usado somente em ambientes Wi-Fi controlados para evitar interferência de dispositivos Wi-Fi inesperados.

Seleção de um Grupo

1. Pressione e mantenha pressionado por dois segundos o botão group até que a exibição group comece a piscar.
2. Pressione o botão group para percorrer os grupos disponíveis.
3. O receptor salvará automaticamente o grupo selecionado.

Seleção de um Canal

1. Pressione e mantenha pressionado por dois segundos o botão channel até que a exibição channel comece a piscar.
2. Pressione o botão channel para percorrer os canais disponíveis.
3. O receptor salvará automaticamente o canal seleccionado.

Observação: O símbolo de traço duplo -- exibido na tela do receptor durante uma procura de canal indica que não há canais disponíveis no grupo selecionado. Escolha um grupo com mais canais e repita as etapas de configuração.

Resolução de Problemas

Problema Status do Indicador Solução
Sem som ou som fraco	LED RF do receptor aceso	Verifique todas as conexões do sistema de som ou ajuste o ganho conforme necessário (consulte Ajuste do Ganho).Verifique se o receptor está conectado ao mixer/amplificador.
	LED RF do receptor apagado	Ligue o transmissor.Verifique se as pilhas estão instaladas corretamente.Conecte o transmissor e o receptor (consulte o tópico Conexão).Carregue ou troque a pilha do transmissor.
	Tela LCD do receptor apagada Verifique se o adaptador AC está firmemente conectado na tomada elétrica.Verifique se o receptor está ligado.
	LED indicador do transmissor piscando vermelho	Carregue ou troque a pilha do transmissor.
	Transmissor conectado ao carregador.	Desconecte o transmissor do carregador.
Interferências de áudio ou falhas	r-f LED piscando	Mude o receptor e o transmissor para um grupo e/ou canal diferente.Identifique fontes de interferência próximas (telefones celulares, pontos de acesso Wi-Fi, processador de sinal etc.) e desligue ou remova a fonte.Carregue ou troque a pilha do transmissor.Certifique-se de que o receptor e o transmissor estejam posicionados dentro dos parâmetros do sistema.O sistema deve ser configurado dentro da faixa recomendada e o receptor mantido afastado de superfícies metálicas.O transmissor deve ser usado na linha de vista do receptor para garantir o som ideal.
Distorção Indicador OL aparece	no LCD do receptor.	Reduza o ganho do transmissor (consulte Ajuste do Ganho).
Variações no nível do som ao alternar entre diferentes fontes	N/D Ajuste o ganho do transmissor conforme necessário (consulte Ajuste do Ganho).
Receptor/transmissor não desliga	LED do transmissor piscando rapidamente	Controles bloqueados. Consulte Bloqueio e Desbloqueio de Controles.
Controle de ganho do receptor não pode ser ajustado	N/D Verifique o transmissor. O transmissor deve estar ligado para permitir alterações de ganho.
Os controles do receptor não podem ser ajustados	LK exibido no mostrador do receptor quando os botões são pressionados	Controles bloqueados. Consulte Bloqueio e Desbloqueio de Controles.
A função de ID do transmissor não responde	LED do transmissor pisca em verde 3 vezes	Controles bloqueados. Consulte Bloqueio e Desbloqueio de Controles.
Informações do transmissor não aparecem no LCD do Receptor	N/D Transmissor conectado está desligado ou o receptor não está conectado a um transmissor.
O transmissor desliga após 1 hora.	LED de status do transmissor desligado	Quando o sinal de um receptor conectado não é detectado, os transmissores GLX-D desligam automaticamente após 1 hora para economizar a carga da pilha. Verifique se o receptor conectado está ligado.

Redefinição de Componentes

Use a função de redefinição se for necessário restaurar o transmissor ou receptor com as configurações de fábrica.

Redefinição do Receptor

Restaura o receptor com as seguintes configurações de fábrica:

• Nível de ganho = padrão
• Controles = desbloqueados

Pressione e mantenha pressionado o botão link enquanto liga a alimentação do receptor até que o LCD exiba RE.

Observação: Quando a redefinição estiver concluída, o receptor iniciará automaticamente a conexão para procurar um transmissor. Pressione e mantenha pressionado o botão link em até cinco segundos após ligar para concluir a conexão.

Redefinição do Transmissor

Restaura o transmissor com as seguintes configurações de fábrica:

- Controles = desbloqueados

Pressione e mantenha pressionado o botão link enquanto liga o transmissor até que o LED de alimentação apague.

Quando o botão link for liberado, o transmissor iniciará automaticamente a conexão para encontrar um receptor disponível. Pressione o botão link em um receptor disponível para reconectar.

Especificações

Largura de Banda de Sintonia

2400–2483,5 MHz

Faixa de trabalho

Observação: A faixa real de alcance depende da absorção, reflexão e interferência do sinal de RF.

Modo de Transmissão

Varredura de Frequência

Resposta da Frequência de Áudio

20 Hz - 20 kHz

Observação: Depende do tipo de microfone

Escala Dinâmica

120 dB, Ponderação A

Sensibilidade de RF

-88 dBm, típico

Distorção Harmônica Total

0,2%, típico

Potência de Saída de RF

10 m W E.I.R.P. máximo

Faixa de Temperatura de Operação

-18°C (0°F) a 57°C (135°F)

Observação: As características da bateria podem limitar esta faixa.

Faixa de Temperatura de Armazenamento

-29°C (-20°F) a 74°C (165°F)

Polaridade

Pressão positiva no diafragma do microfone (ou tensão positiva aplicada na ponta do plugue de fone WA302) produz uma tensão positiva no pino 2 (em relação ao pino 3 da saída de baixa impedância) e na ponta da saída de 1/4 de polegada de alta impedância.

Vida Útil da Bateria

Até16 horas

GLXD4

Dimensões

40 x 183 x 117 mm (1,6 x 7,2 x 4,6 pol.), A x L x P

Peso

286 g (10,1 oz.) sem baterias

Alojamento

Plástico Moldado

Requisitos de Alimentação Elétrica

14 a 18 V DC (Ponta positiva em relação ao anel), 550 mA

Rejeição Espúria

35 dB, típico

Faixa de ajuste de ganho

-20 a 40 dB em passos de 1 dB

Proteção contra Alimentação Fantasma

Sim

Distribuição dos Pinos

Saída XLR	1=terra, 2=fase, 3=neutro
Conector de 6,35 mm (1/4 pol.)	Ponta=áudio, Anel=sem áudio, Adaptador=terra

Entrada da Antena do Receptor

Impedância

50 Ω

Tipo de Antena

Dipolo de Meia Onda, não removível

Saída XLR	Impedância balanceada
saída de 6,35 mm (1/4 pol.)	Impedância balanceada

Impedância

Nível Máximo de Saída

Conector XLR (em carga de 600 Ω)	+1 dBV
Conector de 6,35 mm (1/4 pol.) (em carga de 3 kΩ)	+8,5 dBV

GLXD1 GLXD2

Dimensões

90 x 65 x 23 mm(3,56 x 2,54 x 0,90pol.), A x L x P (sem antenna)

Requisitos de Alimentação Elétrica

3,7 V Li-íon Recarregável

Alojamento

Metal Fundido, Revestimento em Pó Preto

Impedância de Entrada

900 kΩ

Potência de Saída de RF

10 m W E.I.R.P. máximo

Entrada do Transmissor

Conector

Nível Máximo de Entrada

1 kHz a 1% THD

+8,4 dBV (7,5 Vp-p)

Tipo de Antena

Monopolo Interno

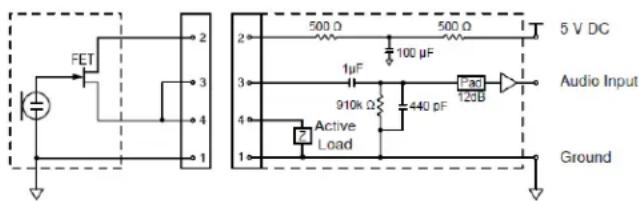

Distribuição dos Pinos

TA4M

1	terra (blindagem do cabo)
2	Polarização de + 5 V
3	áudio
4	Ligado por meio de carga ativa ao terra (Cabo adaptador no instrumento, pino 4 flutua)

TA4M Connector

Dimensões

Modelo A B C
SM58 51 mm (2,0 pol.)		252 mm (9,9 pol.)	37 mm (1,5 pol.)
BETA 58 51 mm (2,0 pol.)		252 mm (9,9 pol.)	37 mm (1,5 pol.)
SM86 49 mm (1,9 pol.)		252 mm (9,9 pol.)	37 mm (1,5 pol.)
BETA 87A 51 mm (2,0 pol.)		252 mm (9,9 pol.)	37 mm (1,5 pol.)

Peso

SM58	267 g (9,4 oz.) sem baterias
BETA 58	221 g (7,8 oz.) sem baterias
SM86	275 g (9,1 oz.) sem baterias
BETA 87A	264 g (9,3 oz.) sem baterias

Alojamento

Plástico Moldado

Requisitos de Alimentação Elétrica

3,7 V Li-íon Recarregável

Potência de Saída de RF

10 m W E.I.R.P. máximo

Nível Máximo de Entrada

SM58	146 dB SPL
BETA 58	147 dB SPL
SM86	143 dB SPL
BETA 87A	147 dB SPL

Certificações

Este dispositivo está em conformidade com a parte 15 das Regras da FCC. A operação está sujeita às duas condições a seguir: (1) Este dispositivo não pode gerar interferência prejudicial e (2) este dispositivo deve aceitar qualquer interferência recebida, inclusive a que possa ocasionar uma operação indesejada.

Atende aos requisitos essenciais das seguintes Diretivas Europeias:

• Diretiva R&TTE 99/5/EC
- Diretiva WEEE 2002/96/EC como emendada pela 2008/34/EC.
- Diretiva RoHS 2002/95/EC como emendada pela 2008/35/EC.

Observação: Siga o esquema de reciclagem regional para resíduos eletrônicos.

Certificado pelo IC no Canadá sob a RSS-210 e RSS-GEN.

IC: 616A-GLXD1, 616A-GLXD2, 616A-GLXD4

Certificado de acordo com a Parte 15 da FCC.

Este dispositivo está em conformidade com a(s) normas(s) RSS de isenção de licença da Indústria Canadense. A operação deste dispositivo está sujeita às seguintes condições: (1) este dispositivo não pode causar interferência; e (2) este dispositivo deve aceitar quaisquer interferências, incluindo algumas que possam causar operação não desejada do dispositivo.

A Declaração de Conformidade da CE pode ser obtida da Shure Incorporated ou de qualquer um dos seus representantes europeus. Para informações de contato, visite www.shure.com

A Declaração de Conformidade da CE pode ser obtida em: www.shure.com/europe/compliance

Representante Autorizado Europeu:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Impingem, Alemanha
Telephone: [phone]
Fax: [phone]
E-mail: [e-mail]

Informações para o usuário

Este equipamento foi testado e está de acordo com os limites para um dispositivo digital Classe B, segundo a Parte 15 das Normas do FCC. Estes limites foram projetados para fornecer razoável proteção contra interferência prejudicial em uma instalação residencial. Este equipamento gera, usa e pode irradiar energia de radiofrequência e, se não for instalado e usado conforme as instruções, pode causar interferência prejudicial às comunicações de rádio. Entretanto, não há garantias de que não ocorrerão interferências em uma determinada instalação. Se este equipamento causar interferência prejudicial à recepção de rádio ou televisão, o que pode ser determinado ao desligar e ligar o equipamento, o usuário deve tentar corrigir a interferência tomando uma das seguintes medidas:

• Reoriente ou mude de lugar a antena receptora.
• Aumente a distância entre o equipamento e o receptor.
• Conecte o equipamento a uma tomada de um circuito diferente do circuito da tomada onde o receptor está conectado.
• Consulte o fabricante do equipamento ou um técnico de rádio/televisão experiente.
