MANUALE UTENTE KSM8 SHURE

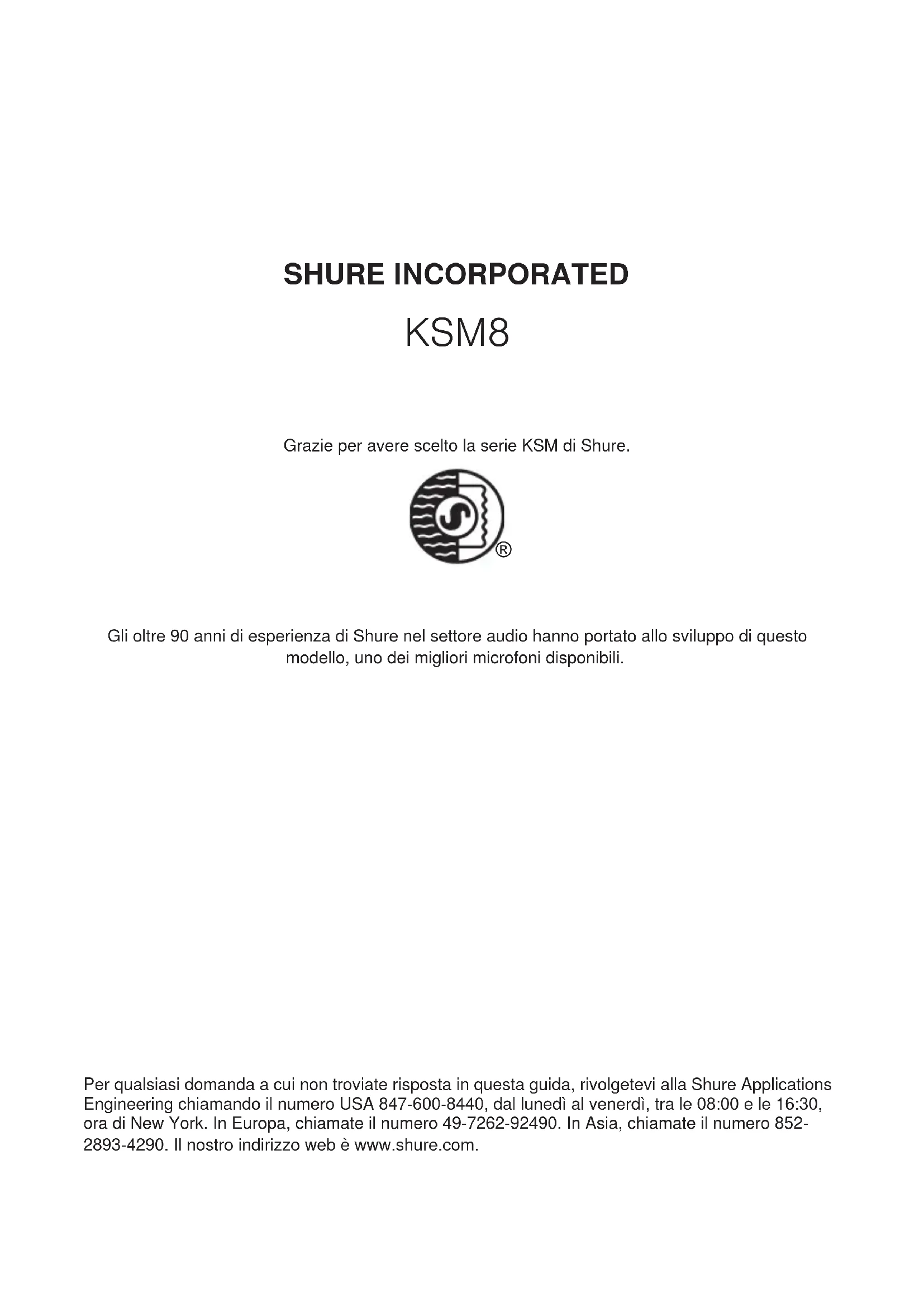

Grazie per avere scelto la serie KSM di Shure.
Gli oltre 90 anni di esperienza di Shure nel settore audio hanno portato allo sviluppo di questo modello, uno dei migliori microfoni disponibili.
Per qualsiasi domanda a cui non troviate risposta in questa guida, rivolgetevi alla Shure Applications Engineering chiamando il numero USA 847-600-8440, dal lunedì al venerdì, tra le 08:00 e le 16:30, ora di New York. In Europa, chiamate il numero 49-7262-92490. In Asia, chiamate il numero 852-2893-4290. Il nostro indirizzo web è www.shure.com.
Microfono KSM8 Dualdyne™
Descrizione generale
Il modello Shure KSM8 Dualdyne™ è il primo microfono dinamico a doppio diaframma da mano al mondo, progettato per applicazioni vocali professionali in ambienti sonori live e in studio. Shure ha portato la tecnologia e le prestazioni dei microfoni dinamici a un nuovo e innovativo livello, con lo sviluppo del KSM8 Dualdyne, di qualità superiore. Con un livello di uscita maggiore e nel contempo un effetto di prossimità ridotto a un livello minimo impareggiabile, il microfono offre un segnale chiaro e molto dettagliato con un feedback minimo. Con una produzione all'avanguardia grazie ai componenti di qualità superiore, ciascun KSM8 Dualdyne è realizzato e provato meticolosamente per gli standard qualitativi di classe mondiale della costruzione Shure, anche negli ambienti live più esigenti.
Varianti di modello
Il microfono KSM8 è disponibile con finitura nera o in nichel spazzolato. Può essere anche acquistato come componente di un sistema wireless Shure o come aggiornamento di un trasmettitore da mano wireless esistente.
KSM8/B: microfono dinamico superiore a doppio diaframma con finitura nera.
KSM8/N: microfono dinamico superiore a doppio diaframma con finitura in nichel spazzolato.
Caratteristiche
Questa capsula a doppio diaframma offre una maggiore uniformità sulla gamma di frequenza al variare della distanza tra il microfono e la sorgente. Questa tecnologia rivoluzionaria offre i seguenti vantaggi:
- Effetto di prossimità ridotto
- Basse frequenze limpide e naturali
- Risposta alle alte frequenze ampia, senza un picco di presenza pronunciato
- Distanza di funzionamento aumentata
Componenti di qualità superiore
Il KSM8 offre risultati eccezionali e resiste ai rigori dell'uso quotidiano negli ambienti sonori live più esigenti.
- Il supporto antivibrazioni pneumatico interno avanzato e il sistema di stabilizzazione del diaframma (DSS™ brevetto in corso di registrazione) lavorano insieme per evitare il rumore causato dai movimenti del microfono
- Il vero diagramma a cardioide previene il feedback e fornisce una risposta fuori asse coerente
- La griglia rinforzata, resistente alle scalfiture imbottita di materiale idrorepellente che respinge l'umidità e i rumori provocati dalla pronuncia di consonanti esplosive, consente anni di utilizzo di alta qualità
Cura e manutenzione
La griglia KSM8 è imbottita di un rivestimento idrorepellente permanente. L'utente non deve cercare di rimuovere o sostituire questa imbottitura. L'esterno della griglia può essere pulito applicando delicatamente sapone e acqua calda con uno spazzolino.
Se la griglia si danneggia o si deforma, rivolgetevi al servizio assistenza Shure per la sostituzione.
Avvertenza: Ruotare la capsula nel supporto antivibrazione o toccare il secondo diaframma può portare danni permanenti al microfono e un cambio indesiderato della risposta in frequenza. Questi dispositivi non contengono componenti riparabili dall'utente.
Applicazioni
Il Dualdyne KSM8 è progettato per eccellere come microfono per uso vocale e per resistere all'uso intensivo richiesto dalle applicazioni di rinforzo sonoro live professionali, ma può essere utilizzato anche per captare altre sorgenti. Per informazioni sull'uso e le applicazioni del microfono o per un approfondimento della tecnologia su cui si basa il microfono, visitate il sito Web www.shure.com per pubblicazioni informative su questi ed altri argomenti:
- Tecniche microfoniche per applicazioni di rinforzo sonoro live
- Tecniche microfoniche di registrazione
- Effetto di prossimità
La capsula dello Shure Dualdyne™

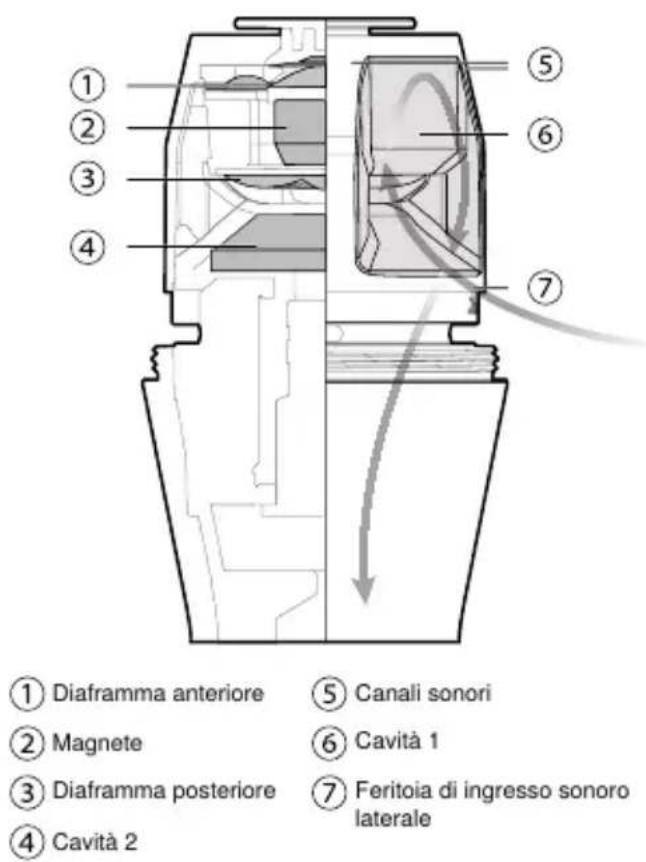

La capsula del modello KSM8 Dualdyne™ utilizza un sistema di flusso dell'aria a ingresso laterale invertito. Il suono entra nel microfono attraverso le feritoie di ingresso laterali e passa attraverso il secondo diaframma posteriore prima di colpire il diaframma anteriore. Utilizzando il secondo diaframma nella rete di resistenze, viene parzialmente impedito alle basse frequenze di entrare nella capsula, generando una risposta naturale nel limite inferiore della banda, con un effetto di prossimità controllato e nessuna perdita nella nitidezza.
Effetto di prossimità ridotto
Con i microfoni tradizionali, la risposta alle basse frequenze aumenta all'avvicinarsi dell'utente al microfono. Per controbilanciare l'aumento dei toni bassi, si utilizza un forte picco di presenza, centrato intorno ai 4-5 kHz.
Il microfono a doppio diaframma riduce enormemente l'effetto di prossimità e la risposta alle basse frequenze rimane coerente con la distanza. In questo modo si ottiene una risposta più naturale sulla gamma vocale, eliminando la necessità di un forte picco di presenza.
line

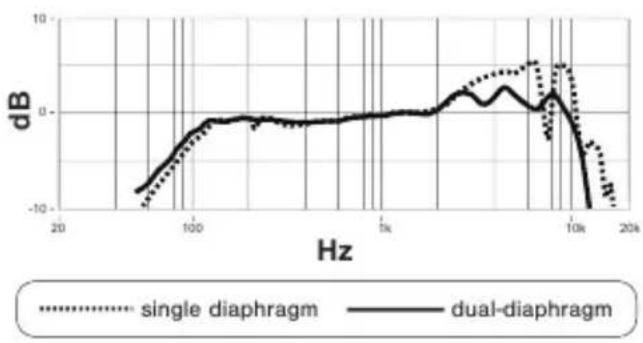

| Hz | single diaphragm | dual-diaphragm | |------|------------------|----------------| | 20 | -10 | -10 | | 100 | -5 | -5 | | 1k | 0 | 0 | | 10k | 5 | 5 | | 20k | -10 | -10 |Risposta in frequenza a singolo e a doppio diaframma
Vantaggi del Dualdyne™
La costruzione esclusiva della capsula Shure Dualdyne™ offre diversi vantaggi rispetto ai microfoni dinamici a diaframma singolo:
| Distanza di funzionamento | |||
| Microfono dinamico tradizionale | da 0 a 1 pollice | da 1 a 3 pollici da 3 a 6 pollici | |
| Aumento delle basse frequenze | Bilanciato Diminuzione delle basse frequenze | ||
| KSM8 Bilanciato | |||
Distanza di funzionamento aumentata
I microfoni tradizionali obbligano l'utente ad una distanza specifica dal microfono. È necessario mantenere questa distanza per evitare variazioni nella tonalità.
La risposta bilanciata del microfono a doppio diaframma consente all'utente di muoversi più liberamente senza incidere sulla qualità del suono.
Necessità di una minor elaborazione del segnale
I tecnici del suono per spettacoli dal vivo usano spesso l'elaborazione del segnale, come l'equalizzazione, sia per ridurre l'effetto di prossimità dei microfoni tradizionali sia per compensare l'utilizzo di tecniche microfoniche errate (come avviene, ad esempio, quando l'utente copre la griglia con la mano).
Il microfono a doppio diaframma offre una risposta ampia sulla gamma vocale ed è meno sensibile a un uso errato dell'impugnatura del microfono, richiedendo meno elaborazioni correttive del segnale e garantendo un suono più naturale.
Eccezionale linearità fuori asse
Quando delle sorgenti fuori asse indesiderate penetrano nei microfoni per uso vocale, possono degradare la coerenza di fase e compromettere la qualità della sorgente. Il KSM8 offre una maggiore immunità rispetto a questi problemi, grazie alla risposta polare lineare sull'intera gamma di frequenza.
Caratteristiche e costruzione
La struttura meccanica del KSM8 offre innovazioni dalle quali traggono vantaggio le prestazioni e l'estetica del microfono.
Tecnologia antivibrazioni pneumatica avanzata
Il sistema di stabilizzazione del diaframma (DSS™) unitamente al supporto antivibrazioni pneumatico isola e sospende la capsula, riducendo il rumore causato dai movimenti del microfono. In aggiunta alla riduzione dei movimenti indesiderati, il pistone mobile e le cavità interne sono state realizzate con precisione per stabilizzare il diaframma durante le vibrazioni meccaniche. I tecnici Shure brevettarono originariamente questa tecnologia oltre 50 anni fa e Shure è l'unico produttore di microfoni che l'ha implementata con successo.
Innovativa costruzione rinforzata della griglia
La griglia esterna è stata temprata per offrire anni di resistenza alle scalfiture. L'interno della griglia è imbottito di materiale idrorepellente. Questo panno resistente all'umidità protegge la capsula e offre una protezione superiore dagli schiocchi, assicurando anni di fruibilità e durata.
Accessori
Accessori in dotazione
| Adattatore per supporto girevole morbido flessibile nero per KSM8 e per KSM9 | A25E |
| Custodia da trasporto con cerniera per KSM8 | AK8C |
| Adattatore con filettatura da 5/8" a 3/8" (Europa) | 95A2050 |
Accessori opzionali
| Antivento A85WS |
Parti di ricambio
| Griglia di ricambio nera per KSM8 cablato e wireless | RPM266 |
| Griglia di ricambio in nichel spazzolato per KSM8 cablato e wireless | RPM268 |
Omologazioni
Questo prodotto è conforme ai requisiti essenziali specificati nelle direttive pertinenti dell'Unione europea ed è contrassegnabile con la marcatura CE.
La Dichiarazione di conformità CE è reperibile sul sito: www.shure.com/europe/compliance
Rappresentante europeo autorizzato:
Shure Europe GmbH
Sede per Europa, Medio Oriente e Africa
Ufficio: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germania
N. di telefono: 49-7262-92 49 0
Fax: 49-7262-92 49 11 4
E-mail: info@shure.de
Specifiche tecniche
Tipo
Dinamico a doppio diaframma (a bobina mobile)
Risposta in frequenza
40 - 16,000 Hz
Diagramma polare
Cardioide
Impedenza di uscita
300 Ω
Sensibilità
ad 1 kHz, tensione a circuito aperto
-51,5 dBV/Pa[1] (1,85 mV)
Polarità
Una pressione positiva sul diaframma produce una tensione positiva sul piedino 2 rispetto al piedino 3.
Peso netto
330 g (11,64once)
Connettore
Tipo audio, professionale, a tre piedini (XLR), maschio
Alloggiamento
Alluminio pressofuso con finitura verniciata o in nichel spazzolato
[1] 1 Pa=94 dB di SPL

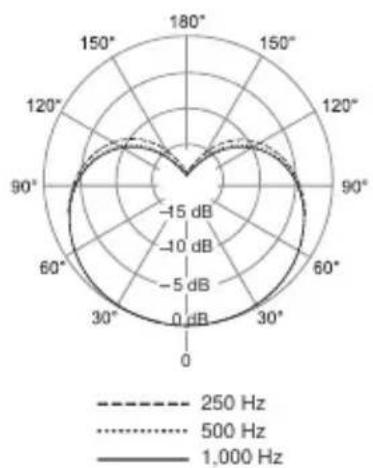

radar
| Angle | 250 Hz (dB) | 500 Hz (dB) | 1,000 Hz (dB) | |-------|-------------|-------------|---------------| | 0 | 0 | 0 | 0 | | 30 | -5 | -5 | -5 | | 60 | -10 | -10 | -10 | | 90 | -15 | -15 | -15 | | 120 | -10 | -10 | -10 | | 150 | -5 | -5 | -5 | | 180 | 0 | 0 | 0 |

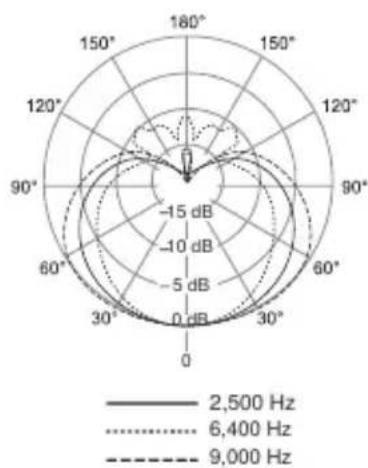

radar
| Angle | 2,500 Hz (dB) | 6,400 Hz (dB) | 9,000 Hz (dB) | |-------|---------------|---------------|---------------| | 0 | 0 | 0 | 0 | | 30 | -5 | -10 | -15 | | 60 | -10 | -15 | -5 | | 90 | -15 | -10 | -10 | | 120 | -10 | -5 | -15 | | 150 | -5 | 0 | -10 | | 180 | 0 | 0 | 0 |Diagramma polare

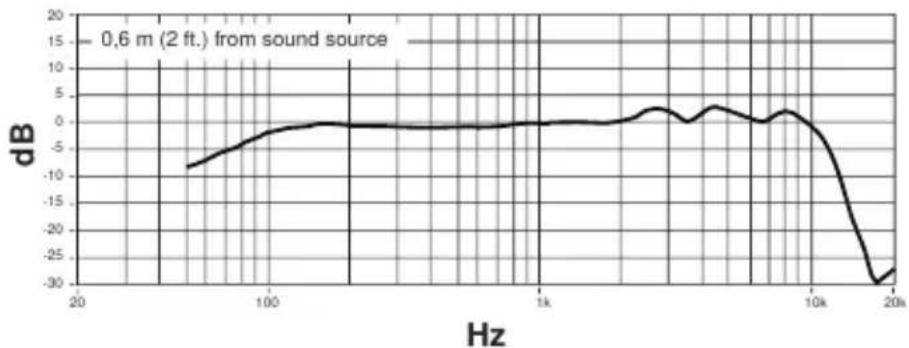

Risposta in frequenza
