MX418DS - Mikrofon SHURE - Kostenlose Bedienungsanleitung

Produkttyp	Kondensatormikrofon mit Schwanenhals
Marke	Shure
Modell	MX418DS
Richtcharakteristik	Cardioid
Frequenzgang	50 Hz bis 17 kHz
Ausgangsimpedanz	150 Ω (symmetrisch)
Empfindlichkeit	-35 dBV/Pa (17,8 mV/Pa)
Anschluss	XLR 3-polig
Phantomspeisung	+48 V DC (Norm DIN 45596)
Abmessungen (Schwanenhals)	Länge: 318 mm
Gewicht	165 g
Gehäusematerial	Druckgussmetall
Farbe	Matt schwarz
Hauptanwendung	Konferenzen, Reden, Präsentationen
Pflege und Reinigung	Mit einem leicht feuchten, weichen Tuch abwischen. Keine Lösungsmittel verwenden.
Sicherheit	Nicht übermäßiger Feuchtigkeit aussetzen. Nur mit konformer Phantomspeisung verwenden.
Ersatzteile und Reparierbarkeit	Für Ersatz wenden Sie sich an den autorisierten Shure-Kundendienst.
Garantie	2 Jahre (gemäß Händlerbedingungen)

Häufig gestellte Fragen - MX418DS SHURE

Wie schließe ich das Mikrofon MX418DS an?

Das Mikrofon wird über ein 3-poliges XLR-Kabel an ein Mischpult oder Audio-Interface angeschlossen, das eine +48V Phantomspeisung bereitstellt.

Welche Art von Stromversorgung benötigt dieses Mikrofon?

Das MX418DS ist ein Kondensatormikrofon, das eine 48V Phantomspeisung benötigt (gemäß Norm DIN 45596).

Was ist die Richtcharakteristik des MX418DS?

Das Mikrofon hat eine Cardioid-Richtcharakteristik, ideal zur Aufnahme der Hauptquelle bei Reduzierung von seitlichen und hinteren Umgebungsgeräuschen.

Kann man dieses Mikrofon ohne Halterung auf einem Tisch verwenden?

Das MX418DS ist für die Montage auf einer ebenen Fläche mit dem mitgelieferten Sockel konzipiert. Es kann direkt auf einen Tisch gestellt werden, aber es wird empfohlen, die mitgelieferte Halterung für optimale Stabilität zu verwenden.

Ist dieses Mikrofon mit drahtlosen Systemen kompatibel?

Dieses Modell ist kabelgebunden (XLR). Für drahtlose Verwendung benötigen Sie einen speziellen Adapter oder Sender, der mit dem Schwanenhals kompatibel ist.

Wie reinige ich das MX418DS?

Verwenden Sie ein leicht feuchtes, weiches Tuch zum Abwischen der Oberfläche. Vermeiden Sie Scheuermittel oder Lösungsmittel. Schützen Sie die Kapsel vor Feuchtigkeit.

Wie lang ist der Schwanenhals?

Der Schwanenhals ist etwa 318 mm lang, was eine flexible Positionierung ermöglicht.

Ist das MX418DS für Musikaufnahmen geeignet?

Hauptsächlich für Sprache (Konferenzen, Reden) konzipiert, kann es für Sprachaufnahmen verwendet werden, ist aber aufgrund seines gezielten Frequenzgangs weniger für Gesang oder Instrumente geeignet.

Wie kann ich Handhabungsgeräusche reduzieren?

Verwenden Sie die mitgelieferte Tischhalterung, um Vibrationen zu reduzieren. Vermeiden Sie es, den Schwanenhals während der Verwendung zu berühren.

Wo finde ich das vollständige Benutzerhandbuch?

Das vollständige Handbuch ist kostenlos zum Download auf notice-facile.com und auf der offiziellen Shure-Website verfügbar.

BEDIENUNGSANLEITUNG MX418DS SHURE

Tischsockel-Mikrofone

Shure Microflex® Mikrofone der Reihe MX400D sind Mini-Elektretkondensatormikrofone in Schwanenhalsausführung mit einem Tischsockel und einem 3 m langen Kabel. Der Tischsockel ermöglicht die Verwendung dieser Mikrofone in Mehrzweckräumen, in denen eine rasche Aufstellung erforderlich ist oder in denen sich die dauerhafte Anbringung als unpraktisch erweist.

Eigenschaften

• Breiter Dynamikbereich und Frequenzgang für präzise Klangreproduktion
• Austauschbare Kapseln, die eine Auswahl von Richtcharakteristiken für jeden Verwendungszweck ermöglichen
• Programmierbare Stummschalttaste und LED-Anzeige
• Eingabe- und Ausgabe-Logikanschlüsse für Fernsteuerung und Gebrauch mit automatischen Mikrofonmischstufen
• Ausgeglichene, transformatorlose Ausgabe für gesteigerte Rauschunempfindlichkeit bei langen Kabelführungen
• HF-Filterung

MX400 Series Modellvarianten

MX400 Mikrofone sind mit 305-mm- oder 457-mm-Schwanenhals erhältlich.

• „S“-Modelle verfügen über eine Stummschalttaste und eine LED.
• „D“-Modelle enthalten einen Tischsockel mit programmierbarer Stummschalttaste, LED und Logik-Ein-/Ausgang.
• „SE“-Modelle weisen einen Oberflächenmontage-Flansch mit seitlich austretendem Kabel auf.

Die Richtcharakteristik der mitgelieferten Kapsel wird durch das Modellnummer-Suffix angegeben:

/C Nierencharakteristik

/S Supernierencharakteristik

/N Kapsel nicht enthalten

Austauschbare Kapseln

Microflex Mikrofone weisen austauschbare Kapseln auf, die die Wahl der Richtcharakteristik für verschiedene Einsatzzwecke ermöglichen.

R183 Kugelcharakteristik

R184 Supernierencharakteristik

R185 Nierencharakteristik

Einrastender Windschutz

• In die Rille unter der Kapsel einrasten lassen.
- Zum Abnehmen den Spalt mit einem Schraubendreher oder dem Daumennagel erweitern.
• Bietet 30 dB Poppschutz.

• Das Mikrofon auf die vorgesehene Klangquelle, beispielsweise den Vortragenden, richten.
- Es sollte weg von unerwünschten Klangquellen, wie beispielsweise Lautsprechern, weisen.

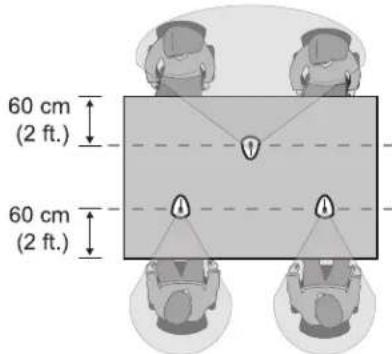

- Das Mikrofon in 15 bis 30 cm Entfernung von der gewünschten Klangquelle anordnen.
- Stets den mitgelieferten Windschutz oder den Metall-Windschutz (Sonderzubehör) benutzen, um Atemgeräusche zu unterdrücken.
- Wenn vier oder mehr Mikrofone gleichzeitig zum Einsatz kommen, wird die Verwendung einer automatischen Mischstufe, z. B. Shure SCM810 oder SCM410, empfohlen.

/C (R185)

/S (R184)

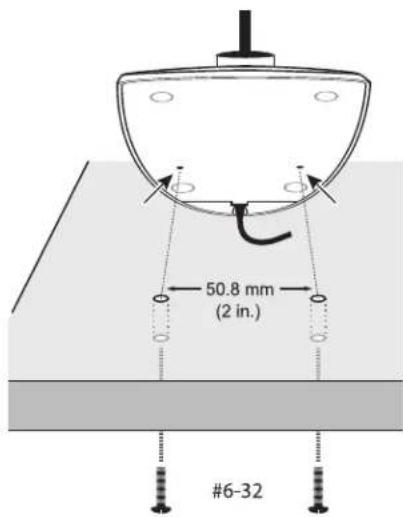

Befestigung an einer Oberfläche

Die DIP-Schalter zur Konfiguration von Logikeinstellungen und des Verhaltens der Stummschalttaste verwenden.

Die DIP-Schalter werden ab Werk mit einem transparenten Band abgedeckt. Zum Ändern der Schalterestellungen das Band entfernen.

	AUS (Standardeinstellung ab Werk)	EIN
1	Tastend (Momentan, solange Taster gedrückt)	Rastend (Umschalten nach Tasterbetätigung)
2	Stummschalten auf Tastendruck	Sprechen auf Tastendruck
3	Stummschalttaste aktiviert, LED leuchtet, wenn Mikrofon aktiv ist	Stummschalttaste deaktivieren (Mikrofon ist immer eingeschaltet), Logikanschluss steuert LED
4	Kundenspezifische	Änderung der Logikfunktion

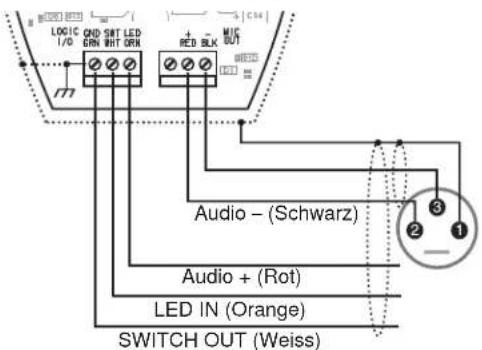

Anschlussplan

HINWEIS: Audio- und Logikerdung sind am Mikrofonsockel elektrisch verbunden.

Konfiguration der Stummschalttaste

Die Stummschalttaste wie folgt mit den DIP-Schaltern 1 und 2 konfigurieren.

Den DIP-Schalter 3 unbedingt ausschalten (Standardeinstellung ab Werk), so dass die Stummschalttaste den Ton vom Mikrofon steuert.

Schalterfunktion Einstellung des DIP-Schalters
Tastend (Momentan, solange Taster gedrückt): Stummschalten auf Tastendruck (Werkseinstellung)
Tastend (Momentan, solange Taster gedrückt): Sprechen auf Tastendruck
Rastend (Umschalten nach Tasterbetätigung): (Ein-/Ausschalten auf Tastendruck): Mikrofon ist beim Einschalten aktiv
Rastend (Umschalten nach Tasterbetätigung): (Ein-/Ausschalten auf Tastendruck): Mikrofon ist beim Einschalten stummgeschaltet	____

Anschluss an eine automatische Mischstufe

Diese Einstellungen verwenden, wenn das Mikrofon an eine automatische Mischstufe oder ein anderes Gerät angeschlossen wird, die bzw. das den Ton stummschaltet und die LED steuert.

1. Die Logikterminals an die automatische Mischstufe anschließen. LED IN mit dem Gate-Ausgang verbinden, so dass die LED leuchtet, wenn der Kanal angesteuert wird.
2. Den DIP-Schalter 3 einschalten. Dadurch wird die Stummschalttaste deaktiviert (das Mikrofon leitet den Ton weiter, egal ob die Taste gedrückt wird oder nicht).
3. Den DIP-Schalter 1 einstellen, um zu konfigurieren, wie die Stummschalttaste die SWITCH OUT-Logik (Schalterausgang) sendet:

Tastend (Momentan, solange Taster gedrückt): drücken = 0 Vdc, freigeben = 5 Vdc

Rastend (Umschalten nach Tasterbetätigung): anfänglich = 5 Vdc, drücken = 0 Vdc

Logikterminals

Grün (LOGIC GROUND (Logikmasse)): Stellt die Verbindung zur logischen Masse einer automatische Mischstufe, eines Umschalters oder eines anderen Geräts her.

Orange (LED IN (LED-Eingang)): Den DIP-Schalter 3 einschalten, um LED IN zu verwenden. Die Anschlussklemme zieht 5 Vdc, und wenn sie mit LOGIC GROUND kurzgeschlossen wird, leuchtet die LED auf.

Weiss (SWITCH OUT (Schalterausgang)): Stellt TTL-Logik (0 Vdc oder 5 Vdc) als Reaktion auf die Stummschalttaste bereit. Den DIP-Schalter 1 auf tastend oder rastend einstellen. Wenn Phantomspeisung angelegt wird, wird die Logik als hoch (5 Vdc) initialisiert. Der DIP-Schalter 2 hat keine Auswirkung auf SWITCH OUT.

Ändern von SWITCH OUT zu „Immer tastend“

Die folgende Modifizierung in Situationen anwenden, in denen die Logik-Schnittstelle ein momentanes Schließen von SWITCH OUT erfordert, aber die Stummschalttaste das Mikrofon rastend umschalten soll (DIP-Schalter 1 EIN, 3 AUS):

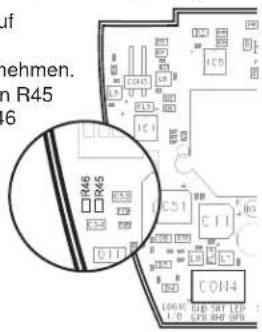

1. Die Veränderung auf der Leiterplatte im Mikrofonsockel vornehmen.
2. Den Widerstand von R45 entfernen und in R46 einsetzen.

Technische Daten

Type (Typ)

Kondensatormikrofon (Elektret)

Frequenzgang

50-17000 Hz

Richtcharakteristik

MX412D/C, MX418D/C: Niere

MX412D/S, MX418D/S: Superniere

Ausgangsimpedanz

EIA-Nennwert: 150 Ω (180 Ω Ist-Wert)

Ausgangskonfiguration

Aktiv symmetrisch

Empfindlichkeit (bei 1 kHz, Leerlaufspannung)

Niere: -34 dBV/Pa (21 mV)

Superniere: -33 dBV/Pa (24 mV)

1 Pascal=94 dB Schalldruckpegel

Maximaler Schalldruckpegel (1 kHz bei 1 %

Gesamtklirrfaktor, 1 kΩLast)

Niere: 123 dB

Superniere: 122 dB

Äquivalenzausgangsrauschen (mit

A-Gewichtung)

Niere: 29 dB Schalldruckpegel

Superniere: 28 dB Schalldruckpegel

Signalrauschabstand (bezogen auf 94 dB

Schalldruckpegel bei 1 kHz)

Niere: 65 dB

Superniere: 66 dB

Dynamikbereich (1 kΩ Last bei 1 kHz)

94 dB

Gleichtaktunterdrückung (mindestens 10 Hz

bis 100 kHz)

45 dB Minimum

Vorverstärkerausgang-Begrenzungspegel (1%

THD)

-6 dBV (0,5 V)

Polarität

Positiver Schalldruck an der Membran erzeugt positive Spannung an Pin 2 in Bezug auf Pin 3 des XLR-Ausgangs.

Nettogewicht

MX412D: 0,81 kg

MX418D: 0,82 kg

Gewicht Verpackt

LED EIN: Aktiver Tiefpegel (≤1,0 V), TTL-kompatibel. Absolute Maximalspannung: -0,7 V bis 50 V.

LOGIC OUT: Aktiver Tiefpegel (≤1,0 V), sinkt

auf bis zu 20 mA ab, TTL-kompatibel. Absolute Maximalspannung: -0,7 V bis 50 V (bis zu 50 V bei bis zu 3 kΩ).

Stummschalterbedämpfung

-50 dB Minimum

Kabel

3 m langes befestigtes Kabel mit abgeschirmtem Tonfrequenzpaar an einem 3-Pin-XLR-Stecker und drei unabgeschlossenen Leitern für Logiksteuerung

Temperaturbereich

Betriebstemperatur: -18–57 °C

Lagerungstemperatur: -29–74 °C

Relative Feuchtigkeit: 0–95%

Versorgungsspannungen

Mitgeliefertes Zubehör

Einrastender Schaumstoff-Windschutz(1 mitgeliefert, 4 in Ersatzpackung)

RK412WS

Sonderzubehör

Schaumstoff-Kugelwindschutz A99WS
Einrastender Metall-Windschutz A412MWS
Spezial-Logikkabel (bitte Länge angeben)	95B2509

Ersatzteile

Kugelcharakteristikkapsel (Schwarz) R183B

Supernierenkapsel (Schwarz) R184B

Supernierenkapsel (Schwarz) R185B

ZERTIFIZIERUNG

Zur CE-Kennzeichnung berechtigt. Entspricht der europäischen Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG. Entspricht den Anforderungen der harmonisierten Normen EN55103-1:1996 und EN55103-2:1996 für Wohngebiete (E1) und Leichtindustriegebiete (E2).

Die Konformitätserklärung ist über die unten stehende Adresse erhältlich:

Bevollmächtigter Vertreter in Europa:

Shure Europe GmbH

Abteilung: EMEA-Zulassung

Wannenacker Str. 28
