Tipo di prodotto	Microfono a condensatore a collo di cigno
Marca	Shure
Modello	MX418DS
Direttività	Cardioide
Risposta in frequenza	50 Hz - 17 kHz
Impedenza di uscita	150 Ω (simmetrico)
Sensibilità	-35 dBV/Pa (17,8 mV/Pa)
Connettore	XLR 3 pin
Alimentazione phantom	+48 V CC (norma DIN 45596)
Dimensioni (collo di cigno)	Lunghezza: 318 mm
Peso	165 g
Materiale del corpo	Metallo pressofuso
Colore	Nero opaco
Utilizzo principale	Conferenze, discorsi, presentazioni
Manutenzione e pulizia	Pulire con un panno morbido leggermente umido. Non utilizzare solventi.
Sicurezza	Non esporre a umidità eccessiva. Utilizzare solo con alimentazione phantom conforme.
Ricambi e riparabilità	Consultare il servizio post-vendita autorizzato Shure per qualsiasi sostituzione.
Garanzia	2 anni (secondo le condizioni del rivenditore)

Domande frequenti - MX418DS SHURE

Come collegare il microfono MX418DS?

Il microfono si collega tramite un cavo XLR a 3 pin su un mixer o interfaccia audio che fornisce alimentazione phantom +48V.

Che tipo di alimentazione richiede questo microfono?

L'MX418DS è un microfono a condensatore che richiede alimentazione phantom a 48V (conforme alla norma DIN 45596).

Qual è la direttività dell'MX418DS?

Il microfono ha una direttività cardioide, ideale per captare la sorgente principale riducendo i rumori ambientali laterali e posteriori.

Si può usare questo microfono su un tavolo senza supporto?

L'MX418DS è progettato per essere montato su una superficie piana utilizzando la base fornita. Può essere posizionato direttamente su un tavolo, ma si consiglia di utilizzare il supporto incluso per una stabilità ottimale.

Questo microfono è compatibile con i sistemi wireless?

Questo modello è cablato (XLR). Per un utilizzo wireless, è necessario utilizzare un adattatore o trasmettitore specifico compatibile con il collo di cigno.

Come pulire l'MX418DS?

Utilizzare un panno morbido leggermente umido per pulire la superficie. Evitare prodotti abrasivi o solventi. Proteggere la capsula dall'umidità.

Qual è la lunghezza del collo di cigno?

Il collo di cigno misura circa 318 mm, consentendo un posizionamento flessibile.

L'MX418DS è adatto per registrazioni musicali?

Principalmente progettato per la parola (conferenze, discorsi), può essere utilizzato per riprese vocali parlate, ma meno adatto per canto o strumenti a causa della sua risposta in frequenza mirata.

Come ridurre i rumori di manipolazione?

Utilizzare il supporto da tavolo incluso per limitare le vibrazioni. Evitare di toccare il collo di cigno durante l'uso.

Dove trovare il manuale di istruzioni completo?

Il manuale completo è disponibile per il download gratuito sul sito notice-facile.com e sul sito ufficiale di Shure.

MANUALE UTENTE MX418DS SHURE

I microfoni Shure Microflex® Serie MX400D sono microfoni a collo d'oca a condensatore a elettrete tipo miniatura dotati di base da tavolo e cavo da 3 m (10 piedi). La base da tavolo consente l'uso dei microfoni in sale multifunzionali ove occorra eseguire messe a punto rapide o dove non sia possibile effettuare installazioni permanenti.

Caratteristiche

• L'intervallo dinamico e la risposta in frequenza ampie consentono una precisa riproduzione dei suoni.
• Le capsule intercambiabili forniscono una gamma di diagrammi polari per ciascuna applicazione.
• Sono presenti un pulsante di silenziamento programmabile ed il relativo indicatore LED.
• Vi sono terminali di ingresso ed uscita logici per la regolazione a distanza o si usa con i mixer microfonici automatici.
  • L'uscita bilanciata, senza trasformatore, consente di ottenere una maggiore immunità dal rumore in lunghi tratti di cavo.
• Filtro RF

MX400 Series Descrizione dei modelli

I microfoni MX400 sono disponibili con collo d'oca da 305 mm (12 pollici) o 457 mm (18 pollici).

• I modelli "S" includono pulsante di silenziamento e relativo LED.
• I modelli "D" includono una base da tavolo con pulsante di silenziamento programmabile, relativo LED ed ingresso e uscita logici.
• I modelli "SE" presentano una flangia per montaggio superficie con cavo con uscita laterale.

Il diagramma polare della capsula inclusa è indicato dal suffisso del numero di modello, come indicato di seguito.

/C Cardioide
/S Supercardioide
/N Capsula non inclusa

Capsule intercambiabili

I microfoni Microflex impiegano capsule intercambiabili che consentono di scegliere il diagramma polare appropriato per le diverse installazioni.

R183 Omnidirezionale

R184 Supercardioide

R185 Cardioide

Antivento fissabile a scatto

• Fatelo scattare nella scanalatura sotto la capsula.
  • Per rimuoverlo, allargate lo spazio mediante un cacciavite o l'unghia del pollice.
  • Fornisce un filtro antischiocco pari a 30 dB.

Posizionamento del microfono

• Rivolgete il microfono verso la sorgente sonora desiderata, ad esempio l'oratore.
• Rivolgete il microfono dalla parte opposta a qualsiasi sorgente non desiderata, ad esempio l'altoparlante.

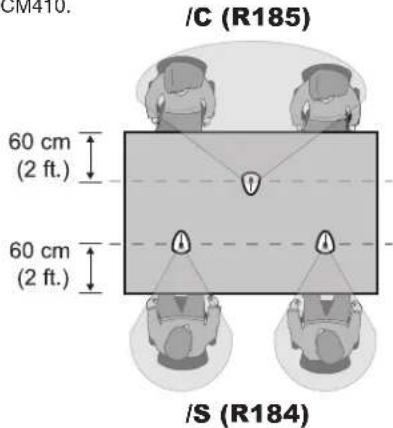

• Sistemate il microfono a non più di 15-30 cm (6-12 pollici) dalla sorgente sonora desiderata.
• Usate sempre l'antivento in dotazione o l'antivento in metallo opzionale per tenere sotto controllo il rumore della respirazione.
• Se si terranno aperti quattro o più microfoni contemporaneamente, si consiglia l'uso di un mixer automatico, ad esempio Shure SCM810 o SCM410.

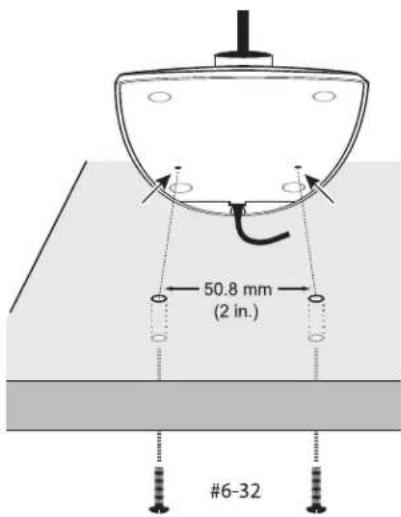

Fissaggio ad una superficie

Usate gli interruttori DIP per configurare le impostazioni logiche e lo stato del pulsante di silenziamento.

gli interruttori DIP vengono coperti in fabbrica con del nastro trasparente. Rimuovete il nastro per modificare le impostazioni degli interruttori.

	OFF (impostazione predefinita di fabbrica)	ON
1 M	Momentaneo Attivazione/	disattivazione
2 S	lenziamento mediante pressione	Attivazione mediante pressione
3 P	Pulsante di silenzia-mento attivato, il LED si accende quando il microfono è attivo	Disattivazione del pulsante di silenziamento (microfono sempre acceso), il terminale logico comanda il LED
4 --	Modifica logica	personalizzata

Schema circuitale

NOTA – la massa audio e la massa logica sono collegate elettricamente alla base del microfono.

Configurazione del pulsante di silenziamento

Usate gli interruttori DIP 1 e 2 per configurare il pulsante di silenziamento, come indicato di seguito.

assicuratevi di impostare l'interruttore DIP 3 su off (impostazione predefinita di fabbrica) in modo che il pulsante di silenziamento comandi l'audio dal microfono.

Funzione dell'interruttore	Impostazione degli interruttori DIP
Momentaneo: silenzia-mento mediante pressione (impostazione di fabbrica).
Momentaneo: attivazione mediante pressione
Attivazione/disattivazione: (On mediante pressione/Off mediante pressione): il microfono è attivo quando è acceso
Attivazione/disattivazione: (On mediante pressione/Off mediante pressione): il microfono è silenziato quando è acceso

Collegamento al mixer automatico

Utilizzate queste impostazioni in caso di collegamento del microfono ad un mixer automatico o altro dispositivo di silenziamento dell'audio e di comando del LED.

1. Collegate i terminali logici al mixer automatico. Collegate l'ingresso LED all'uscita di porta per illuminare il LED quando è attivo quel canale.
2. Impostate l'interruttore DIP 3 su on. Ciò disattiva il pulsante di silenziamento (il microfono trasferisce l'audio indipendentemente dallo stato del pulsante, premuto o non premuto).
3. Impostate l'interruttore DIP 1 per configurare la modalità di invio della logica dell'USCITA INTERRUTTORE da parte del pulsante di silenziamento.

Momentaneo: pres- sione = 0 V c.c., rilas- cio = 5 V c.c.

Attivazione/disattivazione: iniziale = 5 V c.c., pressione = 0 V c.c.

Terminali logici

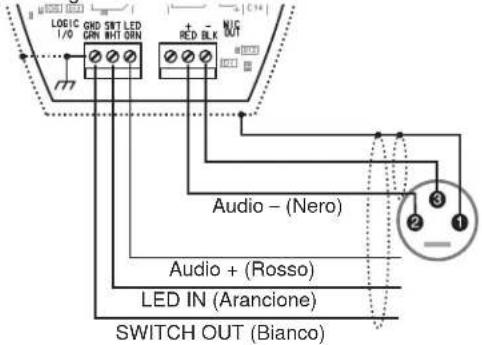

Verde (MASSA LOGICA): si collega alla massa logica di un mixer automatico, commutatore o altra apparecchiatura.

Arancione (INGRESSO LED): impostate l'interruttore DIP 3 su on per usare l'INGRESSO LED. Il terminale assorbe 5 V c.c. e, se in cortocircuito alla MASSA LOGICA, il LED si accende.

Bianco (USCITA INTERRUTTORE): fornisce logica TTL (0 V c.c. o 5 V c.c.) in risposta al pulsante di silenziamento. Impostate l'interruttore DIP 1 in alto per l'azione momentanea o le due posizioni. Se si applica alimentazione virtuale, la logica si inizializza ad un livello alto (5 V c.c.). L'interruttore DIP 2 non ha alcun effetto sull'USCITA INTERRUTTORE.

Cambio dell'USCITA INTERRUTTORE in azione momentanea permanente

Usate le modifiche indicate di seguito nelle situazioni in cui l'interfaccia logica in uso richiede la chiusura momentanea dell'USCITA INTERRUTTORE, ma desiderate che il pulsante

di silenziamento attivi o disattivi il microfono (interruttore DIP 1 ON, 3 OFF).

1. Accedete alla scheda circuitale all'interno della base del microfono.

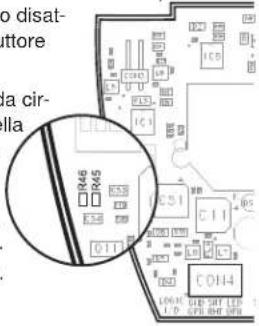

2. Rimuovete il resistore in corrispondenza di R45 e rimontatelo in corrispondenza di R46.

Dati tecnici

Tipo

A condensatore (polarizzazione a elettrete)

Risposta in frequenza

50–17000 Hz

Diagramma polare

MX412D/C, MX418D/C: Cardioide

MX412D/S, MX418D/S: Supercardioide

Impedenza di uscita

Valore nominale EIA di 180 Ω (valore effettivo 150 Ω)

Uscita

Attivo, bilanciato

Sensibilità (a 1 kHz, tensione a circuito aperto)

Cardioide: -34 dBV/Pa (21 mV)

Supercardioide: -33 dBV/Pa (24 mV)

1 Pascal=94 dB di SPL

Livello di pressione sonora (SPL) massimo (1

kHz a 1% THD, carico di 1 kΩ)

Cardioide: 123dB

Supercardioide: 122dB

Rumore in uscita equivalente (ponderazione A)

Cardioide: 29 dB di SPL

Supercardioide: 28 dB di SPL

Rapporto segnale/rumore (riferito a 94 dB di SPL a 1 kHz)

Cardioide: 65dB

Supercardioide: 66dB

Gamma dinamica (carico di 1 kΩ a 1 kHz) 94dB

Reiezione di modo comune (10 Hz-100 kHz) 45 dB minimo

Livello di limitazione (clipping) all'uscita del preamplificatore (1% di THD)

-6 dBV (0,5 V)

Polarità

Una pressione sonora positiva sul diaframma produce una tensione positiva sul piedino 2 rispetto al piedino 3 del connettore XLR di uscita.

Peso netto

MX412D: 0,81 kg

MX418D: 0,82 kg

Peso Lordo

Ingresso LED: Attivo basso (≤1,0 V), compatibile con TTL. Tensione massima assoluta: - 0,7 - 50 V.

Uscita LOGICA: Attiva bassa (≤1,0 V), as-sorbimento fino a 20 mA, compatibile con TTL. Tensione massima assoluta: -0,7 - 50 V (fino a 50 V con 3 kΩ).

Attenuazione dell'interruttore di silenziamento -50 dB minimo

Cavo

Cavo da 3 m non scollegabile, con doppino audio schermato dotato di connettore XLR maschio a 3 piedini e tre conduttori senza terminazione per il comando logico

Specifiche ambientali

Temperatura di funzionamento: -18–57 °C

Temperatura a magazzino: -29–74 °C

Umidità relativa: 0–95%

Alimentazione

Alimentazione virtuale a 11–52 V c.c., 2,0 mA

Accessori in dotazione

Antivento in schiuma fissabile a scatto (1 in dotazione, 4 nel kit di ricambio)

RK412WS

Accessori opzionali

Antivento sferico in schiuma poliuretanica	A99WS
Antivento di bloccaggio in metallo A412MWS
Cavo logico personalizzato (specifica lunghezza)	95B2509

Parti di ricambio

Capsula omnidirezionale (nera) R183B
Capsula supercardioide (nera) R184B
Capsula cardioide (nera) R185B

OMOLOGAZIONI

Contrassegnabile con il marchio CE. Conforme alla direttiva europea sulla compatibilità elettromagnetica 2004/108/CE. Conforme alle norme armonizzate EN55103-1:1996 ed EN55103-2:1996 per l'uso in ambienti domestici (E1) e industriali leggeri (E2).

La dichiarazione di conformità può essere ottenuta da:

Rappresentante europeo autorizzato:

Shure Europe GmbH

Sede per Europa, Medio Oriente e Africa

Approvazione EMEA

Wannenacker Str. 28

Stati Uniti, Canada, America latina, Caraibi:

5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A.

Numero telefonico: 847-600-2000

Fax U.S.A.: 847-600-1212

Fax internazionale: 847-600-6446

Europa, Medio Oriente, Africa:

Shure Europe GmbH, numero telefonico: 49-7131-72140

Fax: [phone]

Asia, Pacifico:

Shure Asia Limited, numero telefonico: 852-2893-4290

Fax: [phone]
