MODE D'EMPLOI 52WM48 TOSHIBA

Manuel de l'utilisateur

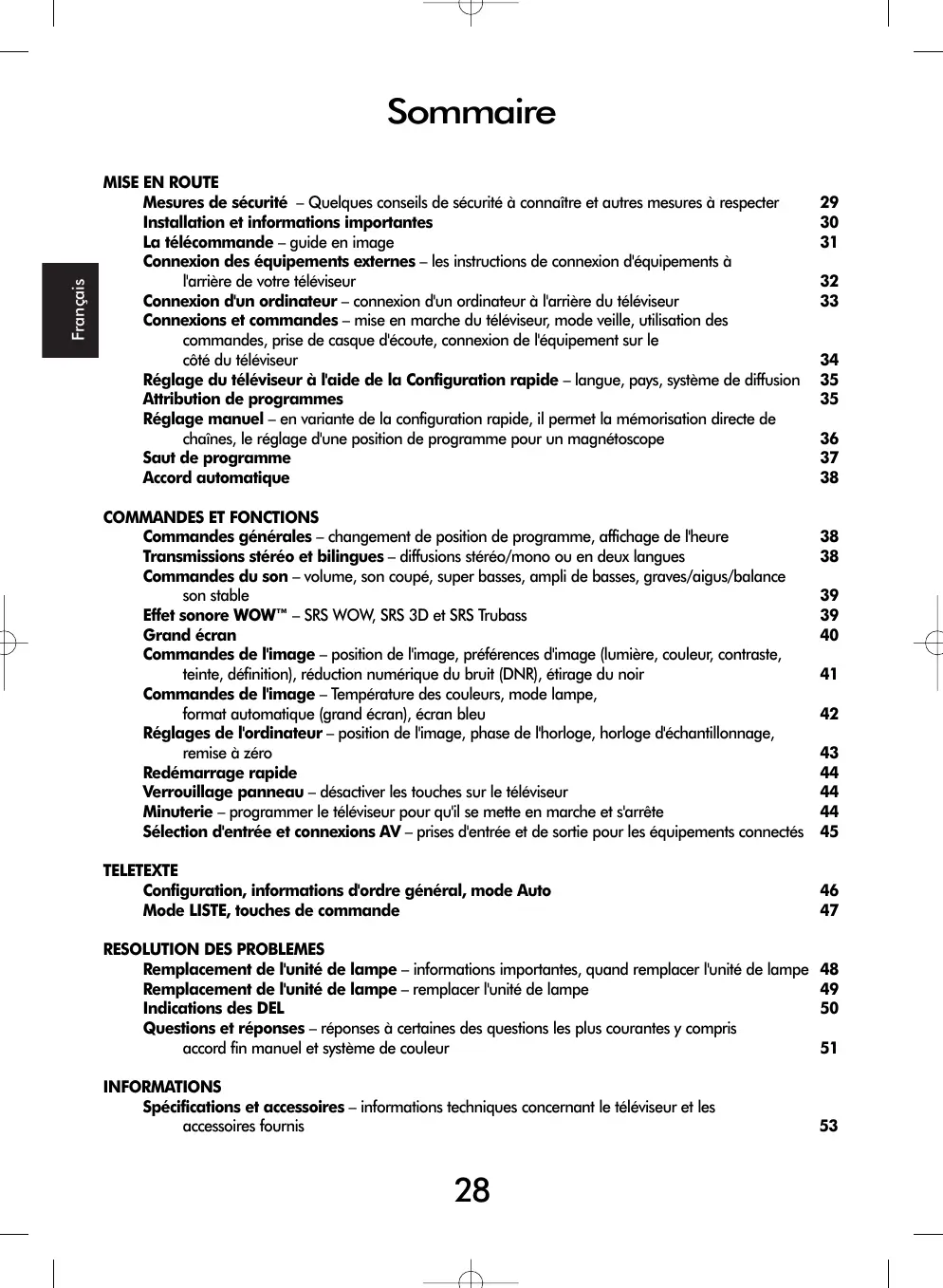

Sommaire MISE EN ROUTE Mesures de sécurité – Quelques conseils de sécurité à connaître et autres mesures à respecter Installation et informations importantes La télécommande – guide en image Connexion des équipements externes – les instructions de connexion d'équipements à l'arrière de votre téléviseur Connexion d'un ordinateur – connexion d'un ordinateur à l'arrière du téléviseur Connexions et commandes – mise en marche du téléviseur, mode veille, utilisation des commandes, prise de casque d'écoute, connexion de l'équipement sur le côté du téléviseur Réglage du téléviseur à l'aide de la Configuration rapide – langue, pays, système de diffusion Attribution de programmes Réglage manuel – en variante de la configuration rapide, il permet la mémorisation directe de chaînes, le réglage d'une position de programme pour un magnétoscope Saut de programme Accord automatique

29 30 31 32 33 34 35 35 36 37 38

COMMANDES ET FONCTIONS Commandes générales – changement de position de programme, affichage de l'heure Transmissions stéréo et bilingues – diffusions stéréo/mono ou en deux langues Commandes du son – volume, son coupé, super basses, ampli de basses, graves/aigus/balance son stable Effet sonore WOW™ – SRS WOW, SRS 3D et SRS Trubass Grand écran Commandes de l'image – position de l'image, préférences d'image (lumière, couleur, contraste, teinte, définition), réduction numérique du bruit (DNR), étirage du noir Commandes de l'image – Température des couleurs, mode lampe, format automatique (grand écran), écran bleu Réglages de l'ordinateur – position de l'image, phase de l'horloge, horloge d'échantillonnage, remise à zéro Redémarrage rapide Verrouillage panneau – désactiver les touches sur le téléviseur Minuterie – programmer le téléviseur pour qu'il se mette en marche et s'arrête Sélection d'entrée et connexions AV – prises d'entrée et de sortie pour les équipements connectés

TELETEXTE Configuration, informations d'ordre général, mode Auto Mode LISTE, touches de commande

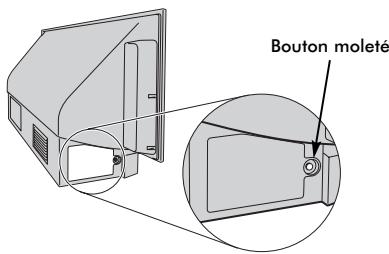

RESOLUTION DES PROBLEMES Remplacement de l'unité de lampe – informations importantes, quand remplacer l'unité de lampe Remplacement de l'unité de lampe – remplacer l'unité de lampe Indications des DEL Questions et réponses – réponses à certaines des questions les plus courantes y compris accord fin manuel et système de couleur INFORMATIONS Spécifications et accessoires – informations techniques concernant le téléviseur et les accessoires fournis

Consignes de Sécurité Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Toutefois, comme tout appareil électrique, il convient de respecter certaines consignes afin d’assurer un fonctionnement optimal en toute sécurité. Veuillez lire attentivement ce qui suit pour votre propre sécurité. Il s’agit de remarques d’ordre général s’appliquant à tous les appareils électroniques grand public : il est donc possible que certaines ne concernent pas le produit que vous venez d’acquérir.

N’ENLEVER aucun cache fixe, ceci pouvant exposer des tensions dangereuses.

Prévoyez un espace d’au moins 10 cm tout autour du téléviseur pour permettre une ventilation adéquate et éviter ainsi toute surchauffe susceptible d’endommager l’appareil. Evitez également les endroits poussiéreux.

N’OBSTRUEZ PAS les ouvertures de ventilation de l’appareil, par exemple par des journaux, nappes, rideaux, etc. Une surchauffe endommagera l’équipement et réduira sa durée de vie. NE LAISSEZ PAS l’appareil exposé à des gouttes ou éclaboussures et n’y placez pas de récipients remplis de liquides, comme des vases.

Chaleur excessive Votre téléviseur risque d’être endommagé par la lumière directe du soleil ou par la chaleur d’un radiateur. Evitez les endroits trop chauds ou humides, ou les lieux qui pourraient être exposés à des températures inférieures à 5°C.

N’UTILISEZ PAS de supports de fortune et ne fixez JAMAIS de pieds avec des vis à bois. Pour garantir une sécurité totale, utilisez toujours le support, les consoles ou les pieds agréés par le fabricant, avec les fixations fournies conformément aux instructions. N’UTILISEZ PAS de supports de fortune et ne fixez JAMAIS de pieds avec des vis à bois. Pour garantir une sécurité totale, utilisez toujours le support ou les pieds agréés du fabricant avec les fixations fournies, en suivant les instructions.

Alimentation secteur L'alimentation secteur requise pour cet appareil est 230 v CA 50Hz. Ne le raccordez jamais à une source de courant continu ou toute autre source d’alimentation électrique. ASSUREZ-VOUS que le cordon d’alimentation n’est pas coincé sous l’appareil. NE COUPEZ PAS la fiche secteur : elle contient un filtre antiparasites spécial dont le retrait affectera le fonctionnement du téléviseur.

N’ECOUTEZ PAS avec un casque à volume élevé, sous peine d’entraîner une détérioration permanente de l’ouïe. NE LAISSEZ PAS votre appareil branché sans surveillance à moins qu'il ne soit spécialement conçu pour un fonctionnement sans surveillance ou qu'il dispose d'un mode de veille. Débranchez l'appareil à la prise de courant, et assurez-vous que tous les membres de votre famille savent le faire. Des mesures particulières seront éventuellement nécessaires pour les personnes infirmes ou handicapées.

EN CAS DE DOUTE, CONSULTEZ UN ELECTRICIEN QUALIFIE.

N’UTILISEZ PAS votre équipement si vous avez le moindre doute quant à son bon fonctionnement, ou s’il présente un dommage quelconque. Eteignez-le, débranchez-le et consultez votre revendeur.

LISEZ le mode d’emploi avant de mettre l’appareil en marche. ASSUREZ-VOUS que tous les branchements électriques, y compris la fiche secteur, les rallonges et les interconnexions entre les différents appareils sont corrects et conformes aux instructions du fabricant. Eteignez et débranchez l’appareil avant de faire ou de modifier un branchement.

NE LAISSEZ PERSONNE, surtout des enfants, pousser ou frapper l'écran, enfoncer des objets dans les trous, les fentes ou tout orifice du boîtier. NE CHERCHEZ JAMAIS à deviner quoi que ce soit et ne prenez aucun risque avec des appareils électriques – prudence est mère de sûreté.

CONSULTEZ votre revendeur en cas de doute sur l’installation, le fonctionnement ou la sécurité de votre appareil.

LA PRISE DE SECTEUR EST UTILISÉE COMME DISPOSITIF DE DÉCONNEXION ET DEVRAIT PAR CONSÉQUENT ÊTRE FACILE À MANIER.

FAITES ATTENTION aux panneaux ou aux portes en verre de l’appareil.

Où l'installer Placez le téléviseur à l'abri de la lumière directe du soleil et des éclairages puissants. Un éclairage doux et indirect est recommandé pour un meilleur confort de visualisation. Utilisez des rideaux ou des stores pour empêcher que la lumière du soleil n'éclaire directement l'écran. Placez l'appareil sur une plate-forme solide. La surface de support doit être plate et stable. Vous devrez ensuite le fixer au mur en utilisant une attache solide à l'aide du clip à l'arrière du téléviseur. Ceci l'empêchera de basculer en avant. Un pied est également disponible pour ce téléviseur. Les panneaux d'affichage sont fabriqués à l'aide d'une technologie de précision extrême, mais il peut arriver que certaines parties de l'écran manquent d'éléments d'image ou présentent des points lumineux. Ces aspects ne constituent pas un signe de mauvais fonctionnement. Assurez-vous que le téléviseur soit placé dans une position dans laquelle il ne peut pas être poussé ou heurté par des objets et que de petits objets ne peuvent pas être insérés dans les fentes ou les ouvertures de l'enceinte. ATTENTION : Evitez de déplacer le téléviseur tandis que l'unité de lampe est encore chaude. Laissez refroidir la lampe pendant au moins 1 heure.

Veuillez prendre note

CLAUSE D’EXCLUSION Toshiba ne pourra en aucun cas être tenu responsable de toute perte et/ou tout dommage du produit causés par : i) un incendie ; ii) un tremblement de terre ; iii) un dommage accidentel ; iv) une mauvaise utilisation délibérée ; v) une utilisation du produit dans des conditions anormales ; vi) une perte et/ou un dommage causés au produit alors qu’il était en possession d’un tiers ; vii) tout dommage ou toute perte résultant du non-respect et/ou de la mauvaise application des instructions figurant dans le manuel de l’utilisateur ; viii) toute perte ou tout dommage résultant directement de la mauvaise utilisation ou d’un défaut de fonctionnement du produit lorsqu’il est utilisé simultanément avec un appareil associé. Par ailleurs, Toshiba ne pourra en aucun cas être tenu responsable de toute perte et/ou tout dommage consécutifs, notamment mais non limitativement, les pertes de profit, les interruptions d’activité, la perte de données enregistrées, résultant du fonctionnement normal ou d’une mauvaise utilisation du produit.

Si des images stationnaires produites par le télétexte, des logos d'identification de chaîne, des affichages informatiques, des jeux vidéos, des menus à l'écran, etc., sont affichés sur l'écran de télévision pendant un certain temps, il est vivement conseillé de réduire les réglages de luminosité et de contraste.

La Télécommande UP Votre télécommande d’un coup d’oeil Pour afficher le Télétexte Pour faire apparaître des informations à l’écran et pour la fonction page initiale/index du Télétexte

Touches numériques Pour sélectionner une entrée parmi des sources externes Pour accéder aux sous-pages en mode Télétexte

Pour revenir au programme précédent

Représentation grand écran

Sélection des préférences d’affichage

Pour quitter les Menus

Pour modifier les positions de programme et les pages Télétexte Pour modifier le volume Dans les menus, les flèches déplacent le curseur en haut, en bas, à gauche ou à droite de l’écran. OK pour confirmer votre sélection Touches de commande du Télétexte Réception stéréo/bilingue

Super Basses/Ampli basses

Pour sélectionner le mode

Si vous utilisez un magnétoscope ou lecteur de DVD Toshiba : appuyez sur pour PAUSE appuyez sur pour EJECTION appuyez sur l pour SAUT ARRIERE appuyez sur l pour SAUT AVANT appuyez sur pour LECTURE appuyez sur pour ARRET appuyez sur pour RETOUR RAPIDE appuyez sur

pour AVANCE RAPIDE En mode TV : 8/9 Affichage de l’heure En mode Télétexte : Pour faire apparaître du texte caché Pour conserver une page souhaitée Pour agrandir la taille de l’affichage Télétexte 8/9 Pour sélectionner une page tout en regardant une chaîne

Insertion des piles et portée de la télécommande Retirez le cache arrière pour ouvrir le compartiment des piles et assurez-vous de bien respecter les polarités. Des types de piles appropriés pour cette télécommande sont UM-4, AAA, IEC R03 1,5 V. N'associez pas une pile usée ancienne avec une nouvelle pile et ne mélangez pas des types de piles différents. Retirez les piles déchargées immédiatement pour éviter que de l'acide ne s'écoule dans le compartiment des piles. Jetez les piles dans une zone de mise au rebut prévue à cet effet. La performance de la télécommande se détériorera au-delà d'une distance de 5 m ou hors d'un angle de 30 degrés par rapport au centre du téléviseur. Si la plage de fonctionnement se réduit, il peut être nécessaire de remplacer les piles.

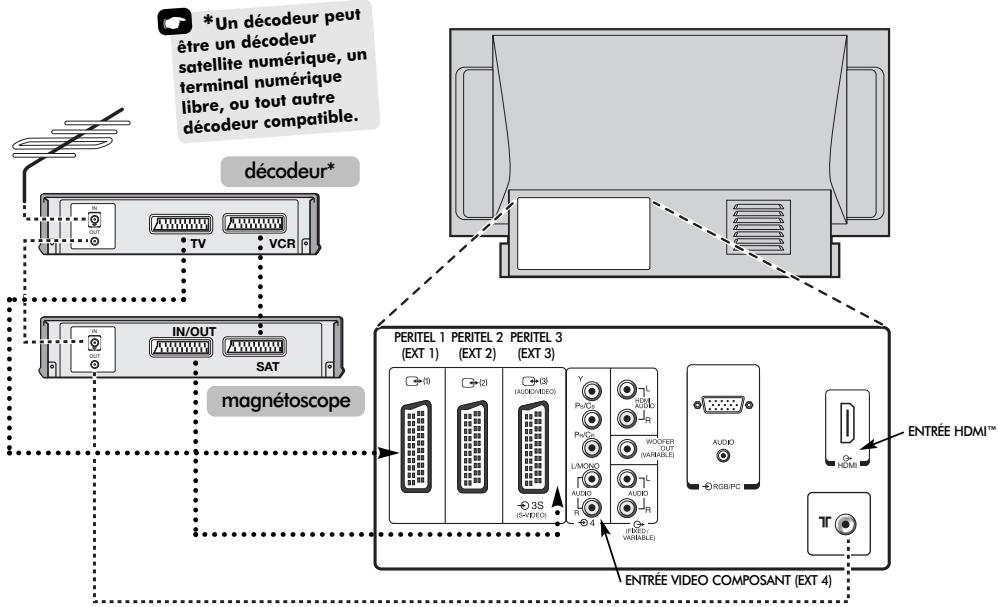

Connexion de l’équipement externe Avant de connecter un équipement externe, débranchez toutes les connexions au secteur. S'il n'y a pas d’interrupteur, débranchez les fiches des prises murales. ☛ *Un décodeur peut eur

être un décod ue, un satellite numériq rique terminal numé tre libre, ou tout au tible. décodeur compa

DANS LA MESURE DU POSSIBLE, NOUS VOUS RECOMMANDONS D’UTILISER DES CBLES PÉRITEL EN PLUS DES CBLES D’ANTENNE.

HDMI™ (Interface Multimédia Haute Définition) est destinée à être utilisée avec un lecteur de DVD, un décodeur ou un équipement électrique avec une sortie numérique audio et vidéo. Elle est conçue pour fonctionner au mieux avec des signaux vidéo haute définition 1080i, mais accepte et affiche également des signaux 480i, 480p et 720p.

Câbles d’antenne : Raccordez l’antenne à la prise située à l’arrière du téléviseur. Si vous utilisez un décodeur* et/ou un magnétoscope, il est nécessaire de raccorder le câble d’antenne d’abord au décodeur et/ou au magnétoscope, puis au téléviseur.

Vous pouvez connecter un grand nombre d’appareils à l’arrière du téléviseur. Reportez-vous toujours au manuel d’utilisation correspondant à chaque appareil.

Nous vous recommandons d’utiliser Péritel 1 pour un décodeur, Péritel 2 pour les autres appareils et Péritel 3 pour un magnétoscope.

Raccordez la prise IN/OUT du magnétoscope au téléviseur. Raccordez le prise TV du décodeur au téléviseur. Raccordez la prise SAT du magnétoscope à la prise VCR du décodeur.

Si vous branchez un appareil S-VIDEO, sélectionnez l’entrée correspondante pour EXT3. Voir page 45.

Avant de démarrer la recherche automatique, mettez votre décodeur et votre magnétoscope en mode Veille.

Si le téléviseur commute automatiquement sur la chaîne de l’appareil externe, appuyez sur la touche de position de programme souhaitée pour repasser en affichage normal.

Les prises phono à côté des prises ENTRÉE VIDEO COMPOSANT accepteront des signaux audio L et R.

Pour repasser à la chaîne de l’appareil externe, appuyez pour sélectionner EXT1, EXT2, EXT3, EXT4C, sur EXT5, HDMI ou PC.

Une sortie audio externa fixe/variable est également prévue pour raccorder une chaîne Hi-Fi appropriée ; assurez-vous que l'option Haut-parleurs dans le menu Son est sur Arrêt.

B HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de fabrique ou des marques déposées de HDMI Licensing, LLC.

Connexion d'un ordinateur Avant de connecter un équipement externe, débranchez toutes les connexions au secteur. S'il n'y a pas d’interrupteur, débranchez les fiches des prises murales. l'arrière de votre téléviseur

Adaptateur de conversion le cas échéant (non fourni) Connecteur Mini D-sub 15 broches

Câble RGB PC (non fourni)

Câble audio pour la connexion de l'ordinateur au téléviseur (non fourni)

Information de signal pour le connecteur Mini D-sub à 15 broches

Connectez le câble d'ordinateur de l'ordinateur à la borne PC à l'arrière du téléviseur. Appuyez sur la touche

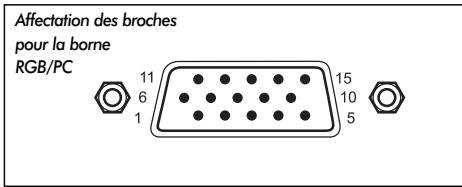

Affectation des broches pour la borne

RGB/PC B pour sélectionner le mode PC.

Les signaux suivants pourront s'afficher : VGA : 640 x 480/60 Hz (VESA 480-60) SVGA : 800 x 600/60 Hz (VESA 600-60) XGA : 1024 x 768/60 Hz (VESA 768-60) REMARQUE :

Certains types d'ordinateurs ne peuvent pas être connectés à ce téléviseur. Un adaptateur n'est pas nécessaire pour les ordinateurs pourvus d'une borne mini D-sub à 15 broches compatible DOS/V. Une bande pourra apparaître au niveau des bords de l'écran ou certaines parties de l'image pourront être cachées. Ceci est dû à la puissance du signal, il ne s'agit pas d'un mauvais fonctionnement. Un fois le mode Entrée PC sélectionné certaines des fonctions du téléviseur ne seront plus disponsibles, par example Rég. Manuel dans le menu des RÉGLAGES et Couleur, Teinte, DNR et Profondeur du noir dans le menu IMAGE.

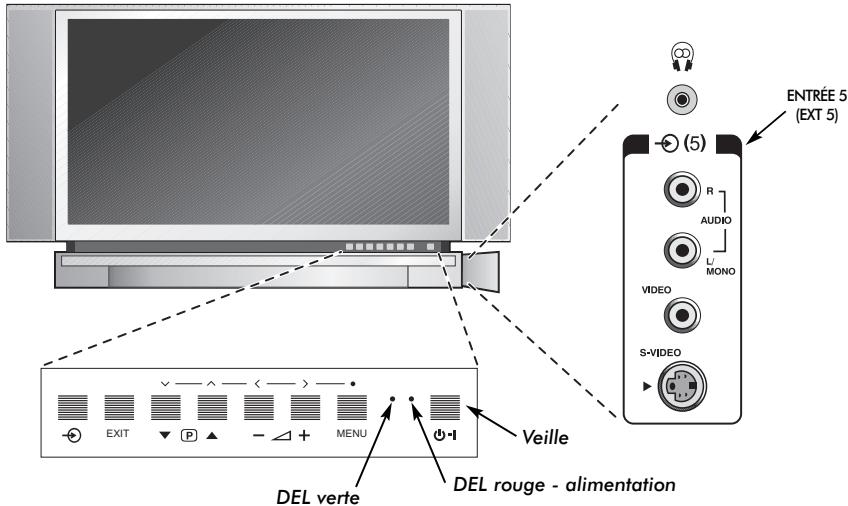

Connexions et commandes Vous pouvez connecter de nombreux équipements externes par l'intermédiaire des prises situées derrière la porte du côté droit du téléviseur.

Bien que tous les réglages et toutes les commandes nécessaires pour le téléviseur soient effectués à l'aide de la télécommande, les commandes par touches à l'avant du téléviseur peuvent être utilisées pour certaines fonctions.

DEL rouge - alimentation

Utilisation des commandes et des connexions

Mise en marche Si la DEL rouge n'est pas allumée, vérifiez que la prise secteur est bien connectée à l'alimentation. Si l'image n'apparaît pas, appuyez sur une touche numérique de la télécommande. L'image pourra prendre quelques secondes pour apparaître.

Pour modifier le volume, appuyez sur —

Pour modifier la position de programme, appuyez sur .

Pour mettre le poste en mode Veille, appuyez sur sur la télécommande. Pour regarder la télévision, appuyez une nouvelle fois sur ou sur une touche numérique quelconque. L’image peut prendre quelques secondes avant d’apparaître.

Appuyez sur MENU et S, R, Q ou P pour accéder aux options du son et de l’image.

Appuyez sur EXIT pour valider et sortir.

Pour régler votre téléviseur, vous allez maintenant devoir utiliser les menus affichés à l’écran. Appuyez sur la touche MENU de la télécommande pour faire apparaître les menus.

Lors du branchement d’un appareil mono à EXT5, raccordez sa sortie audio à la prise L/Mono du téléviseur.

B Pour sélectionner l'Entrée, appuyez sur jusqu'à ce que le symbole EXT5 apparaisse, comme décrit page 45. Le téléviseur détectera automatiquement le type de signal.

La barre de menu en haut de l'écran indiquera cinq rubriques différentes représentées par des symboles. En sélectionnant un symbole grâce aux touches S ou R de la télécommande, vous ferez apparaître ses options respectives.

Pour plus de détails, référez-vous toujours au mode d’emploi de l’appareil à brancher.

Pour accéder aux options, appuyez sur la touche Q de la télécommande pour descendre dans la liste, et appuyez sur OK, S ou R pour sélectionner votre choix. Suivez les instructions à l'écran. Les fonctions de chaque menu sont décrites en détail dans ce manuel.

Veuillez noter : l’insertion de la fiche du casque d’écoute coupera le son des haut-parleurs.

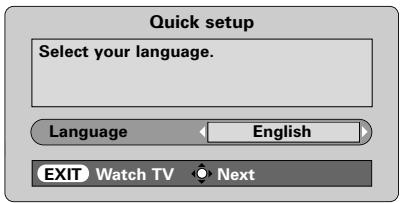

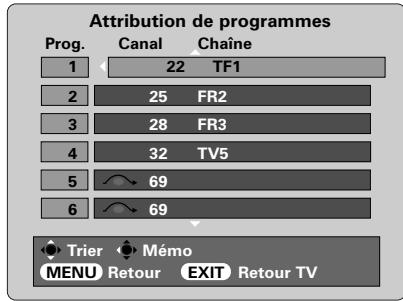

Réglage du téléviseur à l'aide du Réglage rapide, Attribution de programmes Avant de lancer la Recherche automatique, mettez votre décodeur et votre magnétoscope (VCR) sur Vielle s'ils sont connectés. Pour configurer le téléviseur, utilisez les touches sur la télécommande comme indiqué à la page 31. Connectez le téléviseur à l'alimentation du secteur. L'écran Quick setup apparaîtra.

La chaîne sélectionnée sera déplacée vers la droite de l'écran.

Sélectionnez votre Langage à l'aide des touches S ou R, puis appuyez sur OK.

Ensuite, appuyez sur S ou R pour sélectionner votre Pays, puis sur OK.

Votre Système sera sélectionné. S'il existe un choix, appuyez sur R pour sélectionner le système voulu parmi ceux affichés.

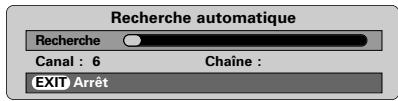

Pour lancer le Recherche automatique, appuyez sur OK. Recherche automatique

Utilisez les touches Q ou P pour vous déplacer dans la liste jusqu'à votre position préférée. Les autres chaînes se déplaceront en conséquence pour faire de la place.

Appuyez sur S pour mémoriser votre changement.

Si le téléviseur ne peut pas être connecté à un magnétoscope/décodeur à l'aide d'une prise péritel, ou si une chaîne est requise sur un autre système, utilisez la fonction de Recherche manuelle pour attribuer une position de programme, voir page 36.

Répétez cette opération si nécessaire, puis appuyez sur EXIT.

La liste des chaînes étant indiquée, utilisez Q ou P pour mettre en surbrillance la chaîne que vous souhaitez déplacer, et appuyez sur R.

La recherche commencera pour toutes les chaînes disponibles. Le point se déplace le long de la ligne pour indiquer la progression de la recherche. Vous devez laisser le téléviseur mener la recherche jusqu’à son terme. Une fois la recherche terminée, le téléviseur sélectionnera automatiquement la position de programme 1. Il se peut que l' image ne soit pas claire, ou bien que le signal soit faible ; dans ce cas, l'ordre des chaînes peut être modifié en utilisant la fonction de Attribution de programmes qui apparaîtra sur l'écran.

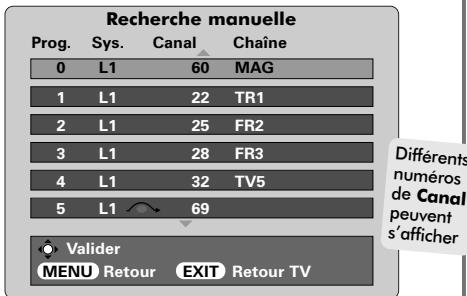

Le téléviseur peut être réglé manuellement à l'aide de la Recherche manuelle. Par exemple : s’il est impossible de raccorder un magnétoscope/décodeur à l’aide d’un câble Péritel, ou pour régler une chaîne sur un autre Système (voir page 35). Utilisez S et R pour naviguer sur l’écran et sélectionner l’une des options relatives à la Recherche manuelle. Programme

Système Système couleur

Programme: La touche numérique à enfoncer sur la télécommande. Système: Spécifique à certaines zones. Voir page 35. Système couleur: Réglée en usine sur Auto, et ne devrait être modifiée que si vous avez des problèmes, c'est-à-dire entrée NTSC depuis la source externe. Saut de chaîne: signifie que la mémoire est vide ou que la fonction de saut de chaîne est activée. Voir page 37. Canal: Le numéro du canal sur lequel une chaîne est diffusée. Recherche: Recherche d’un signal par balayage. Accord fin manuel: Utilisé uniquement en cas de parasites/signal faible. Voir page 51. Chaîne: Identification de la chaîne. Utilisez les touches P ou Q et S ou R pour entrer jusqu’à sept caractères. Pour affecter une position de programme du téléviseur à un décodeur et un magnétoscope : mettez le décodeur sous tension, insérez une cassette préenregistrée dans le magnétoscope et appuyez sur la touche LECTURE, puis procédez à une recherche manuelle.

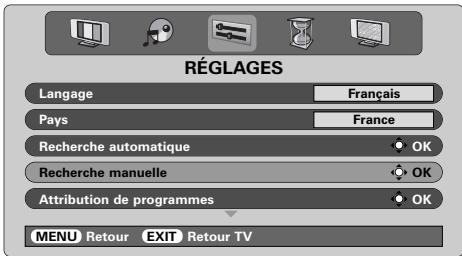

Appuyez sur la touche MENU et sélectionnez le menu RÉGLAGES à l'aide des touches S ou R. En utilisant Q, mettez Recherche manuelle en surbrillance et appuyez sur OK pour valider.

Appuyez sur OK pour sélectionner. Si le programme est bloqué, il vous faudra annuler Saut de chaîne avant de mémoriser.

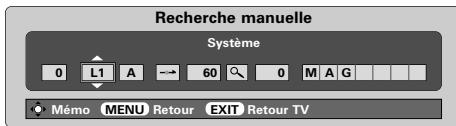

Recherche manuelle Système 0

Recherche automatique

EXIT Retour TV Appuyez sur P ou Q pour mettre en surbrillance la position de programme requise (suggestion : utilisez 0 pour un magnétoscope).

Appuyez ensuite sur R pour sélectionner Recherche.

Appuyez sur P ou Q pour commencer la recherche, et le téléviseur affichera les numéros de chaînes. Recherche manuelle Recherche

M A G Appuyez sur R pour sélectionner Système et utilisez les touches P ou Q pour modifier. (Le cas échéant, voir page 35).

Différents numéros de Canal peuvent s’afficher

Chaque signal apparaîtra à l’écran. S’il ne s’agit pas de votre magnétoscope, appuyez à nouveau sur P ou Q pour relancer la recherche.

Lorsque le signal de votre magnétoscope est localisé, appuyez sur R pour sélectionner Chaîne. A l’aide des touches P, Q, S et R, entrez les caractères requis, par ex. MAG.

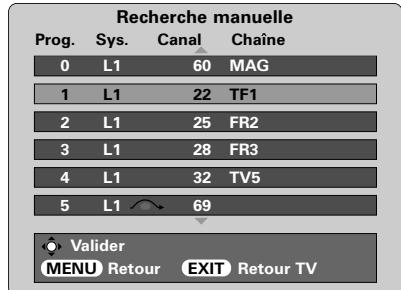

Recherche manuelle suite Saut de chaîne Recherche manuelle

M A G Pour empêcher la visualisation de certains programmes, vous pouvez effacer la position de programme. La télécommande doit être emmenée avec vous car les chaînes seront encore accessibles en utilisant P et Q. La télévision pourra alors être regardée normalement en utilisant les touches sur l'avant de l'appareil, mais la position de programme effacée ne sera pas accessible.

EXIT Retour TV Appuyez sur OK pour mémoriser. Répétez l’opération pour chaque position de programme que vous souhaitez régler, ou appuyez sur MENU pour retourner à la liste de canaux et sélectionner le numéro suivant.

Appuyez sur EXIT pour sortir.

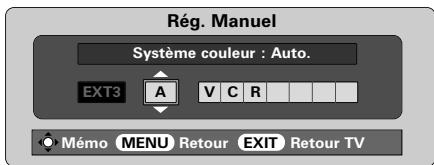

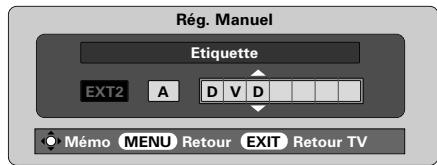

Pour identifier un équipement extérieur par son nom, par exemple DVD sur EXT2, appuyez sur pour sélectionner EXT2, puis sélectionnez Rég. Manuel dans le menu des RÉGLAGES. Appuyer sur OK.

Sélectionnez Recherche manuelle dans le menu RÉGLAGES.

Appuyez sur R pour sélectionner Etiquette, puis à l'aide des touches P, Q, S et R, tapez les caractères requis.

A Utilisez les touches P ou Q pour mettre en surbrillance la position de programme que vous souhaitez bloquer et appuyez sur OK pour sélectionner.

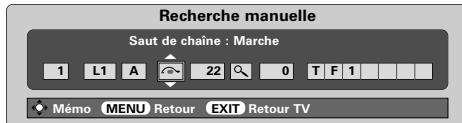

Appuyez sur R pour sélectionner Saut de chaîne.

EXIT Retour TV Appuyer sur OK puis EXIT. Si EXT2 est ensuite sélectionnée, elle apparaitra á l'écran sous la forme EXT2 DVD. En appuyant sur OK vous pouvez faire apparaître à l'écran à tout moment une liste indiquant tous les programmes mémorisés et les équipements externes. Utilisez P et Q pour mettre en surbrillance, et OK pour valider votre choix.

Utilisez P ou Q pour mettre en marche Saut de chaîne. Appuyer sur OK. Le symbole affiché à l’écran indique que la position de programme est bloquée. Recherche manuelle Saut de chaîne : Marche 1

10 11 1 2 DVD 3 4C 5

EXIT Retour TV Appuyez sur MENU et répétez depuis l’Etape 2 ou appuyez su EXIT pour sortir. Chaque position de programme doit être selectionée séparément. Pour désactiver le Saut de chaîne, répétez la procédure pour chaque position.

que ce téléviseur permet la saisie directe des canaux, si vous connaissez leurs numéros spécifiques. Sélectionnez l’écran de Recherche manuelle à l’Etape 3. Entrez le Numéro du programme, le Système, puis le numéro du Canal. Appuyez sur OK pour mémoriser.

VEUILLEZ NOTER Les positions de programme effacées ne peuvent pas être sélectionnées par P (P) et P (Q) ou par les commandes sur le devant du téléviseur, mais pourront encore être accessibles par les touches numériques sur la télécommande.

A Recherche automatique, réglages généraux, affichage de l’heure, transmissions stéréo/bilingues Français

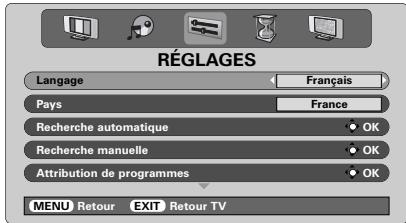

Utilisation de la recherche automatique 1

Sélection d’une position de programme

Pour régler le téléviseur à l'aide de la Recherche automatique, appuyez sur MENU et, avec les touches S ou R, sélectionnez le menu RÉGLAGES.

Pour sélectionner une position de programme, utilisez les touches numériques de la télécommande. Pour les positions de programme en dessous de 10, utilisez 0 suivi du numéro souhaité (par ex. 01 pour la position de programme 1). Vous pouvez également sélectionner une position de programme à l’aide des touches P (P) et P (Q).

Recherche automatique

OK Attribution de programmes

Pour afficher des informations à l'écran, par exemple la position de programme, le mode d'entrée ou le signal mono/stéréo, appuyez sur CALL.

Appuyez sur Q pour mettre Langage en surbrillance, puis S ou R pour sélectionner.

A l'aide de la touche Q, mettez Pays, en surbrillance, puis utilisez SouR pour sélectionner. Le téléviseur cherchera maintenant les chaînes pour votre pays.

Appuyez sur Q pour mettre Recherche automatique en surbrillance, puis appuyez sur OK.

Pour revenir à la position de programme précédente, appuyez sur ^ .

Affichage de l’heure La fonction d'affichage de l'heure permet de voir l'heure actuelle (télétexte) sur l'écran de télévision. Lorsque vous regardez une émission, appuyez sur / pour faire apparaître l’heure (diffusée par la chaîne de télévision). L’heure restera affichée pendant 5 secondes.

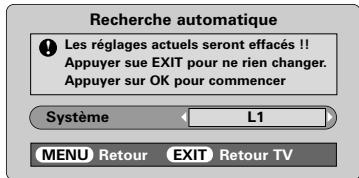

Recherche automatique

Les réglages actuels seront effacés !! Appuyer sue EXIT pour ne rien changer. Appuyer sur OK pour commencer

Transmissions stéréo et bilingues

Chaque fois que vous changez de chaîne, les mots Stéréo ou Db. Langage s’afficheront à l’écran pendant quelques secondes en cas de transmission d’émissions stéréo ou bilingues. Si l’émission n’est pas en stéréo, le mot Mono apparaîtra.

EXIT Retour TV Votre Système sera sélectionné. S'il existe un choix, appuyez sur S ou R pour sélectionner le système voulu parmi ceux affichés. Ensuite, appuyez sur OK.

Stéréo… Appuyez sur ou Mono.

O I/II pour sélectionner Stéréo

Bilingue… Les transmissions bilingues sont rares. Le cas échéant, les mots Db. Langage s’afficheront à l’écran. Choisissez le numéro de programme requis et, si les mots Db. Langage apparaissent, appuyez alors sur I/II pour sélectionner Langue 1, Langue 2 ou Mono.

B/G – Europe continentale, I – R.-U. D/K – Europe de l'Est, L1, L2 – France

O Vous devez laisser le téléviseur mener la recherche jusqu’à son terme. A l’issue de la recherche, le téléviseur repassera automatiquement à la position de programme 1. Si l'image n'est pas suffisamment nette, vous pouvez modifier l’ordre des chaînes grâce à la fonction Attribution de programmes, voir page 31.

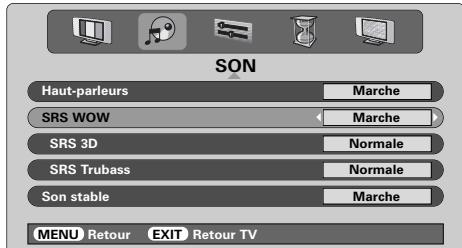

Réglages du son, Effet sonore WOW™ Effet sonore WOW™

Réglages du son Volume

WOW™ fournit un son surround virtuel riche depuis les enceintes du téléviseur en utilisant les signaux stéréo diffusés. Si un son mono est diffusé ou que SRS WOW n'a pas été sélectionné, ces fonctions ne seront pas disponibles.

j — ( S) ou j + ( R) pour

Appuyez sur la touche pour couper le son. Appuyez une seconde fois pour remettre le son.

SRS WOW active l'effet de son surround virtuel. Lorsque Marchea été sélectionné, SRS 3D donne un effet de son plus doux et SRS Trubass modifie la profondeur du son.

Super basses – pour améliorer la profondeur du son

Appuyez sur la touche puis sur les touches S ou R pour obtenir l’effet recherché. La différence ne sera perceptible que sur un son très grave. Appuyez à nouveau pour désactiver la fonction Super basses. sur la touche

Appuyez sur MENU puis sélectionnez le menu SON. Avec les touches P ou Q, mettez en surbrillance SRS WOW puis appuyez sur S ou R pour sélectionner Marche ou Arrêt.

Lorsqu’un ampli de basses activé est connecté (à la connexion sortie de basses à l'arrière du téléviseur), vous uniquement si pourrez le régler en appuyant sur l'extension Ampli basses Externe est sélectionnée. Sélectionnez Connexions AV dans le menu de RÉGLAGES, appuyez sur la touche Q pour mettre l'option Ampli basses en surbrillance, puis appuyez sur S ou R pour choisir Externe.

EXIT Retour TV Ensuite, appuyez sur Q pour mettre en surbrillance SRS 3D et appuyez sur S ou R pour sélectionner Normale or Attenu. Mettez en surbrillance SRS Trubass et utilisez les touches S ou R pour sélectionner Normale or Attenu selon vos préférences.

EXIT Retour TV Son stable® 1

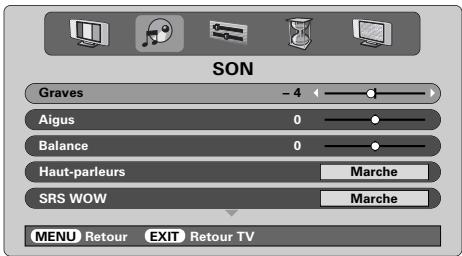

Appuyez sur MENU puis S ou R pour sélectionner l'option SON.

Appuyez sur la touche Q pour mettre en surbrillance Graves, Aigus ou Balance et sur les touches S ou R pour modifier la position de réglage.

La fonction Son stable limite les niveaux de haut volume et empêche les changements de volume extrêmes qui peuvent se produire lors d'un changement de chaîne ou pendant un intervalle publicitaire.

Lors de la connexion à une chaîne Hi-Fi, réglez l'option Haut-parleurs sur Arrêt. Ensuite, sélectionnez Fixe ou Variable pour la Sortie Audio dans le menu des Connexions AV.

Appuyez sur MENU puis sélectionnez le menu SON menu. Utilisez les touches P ou Q pour mettre en surbrillance Son stable puis appuyez sur S ou R pour sélectionner Marche ou Arrêt.

WOW, SRS et le symbole  sont des marques déposées de SRS Labs, Inc. La technologie WOW est incorporée sous licence de SRS Labs. Inc.

Appuyez sur les touches régler le volume.

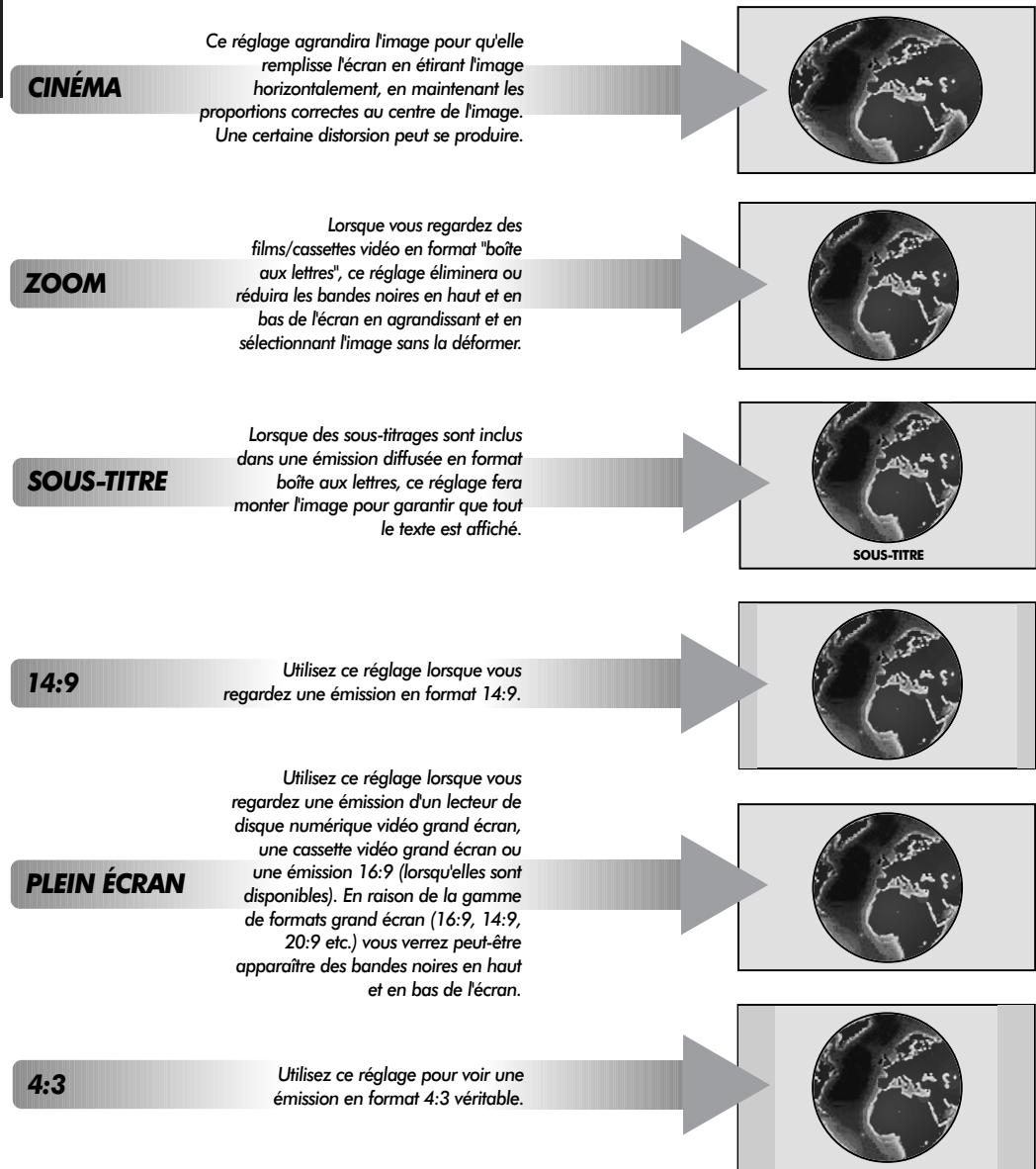

Représentation grand écran En fonction du type d'émission diffusé, les programmes peuvent être affichés en plusieurs formats. Appuyez à plusieurs reprises pour choisir entre Cinéma, Zoom, Sous-titre, 14:9, Plein écran et sur la touche 4:3. Remarque : Le réglage du format d'écran changera à chaque fois que vous appuierez sur la touche MENU tant que les menus sont affichés sur l'écran. Cette mesure permet de garantir que les menus ne dépassent pas des bords de la zone visible.

CINÉMA Ce réglage agrandira l'image pour qu'elle remplisse l'écran en étirant l'image horizontalement, en maintenant les proportions correctes au centre de l'image. Une certaine distorsion peut se produire.

ZOOM Lorsque vous regardez des films/cassettes vidéo en format "boîte aux lettres", ce réglage éliminera ou réduira les bandes noires en haut et en bas de l'écran en agrandissant et en sélectionnant l'image sans la déformer.

SOUS-TITRE Lorsque des sous-titrages sont inclus dans une émission diffusée en format boîte aux lettres, ce réglage fera monter l'image pour garantir que tout le texte est affiché. SOUS-TITRE

Utilisez ce réglage lorsque vous regardez une émission en format 14:9.

Utilisez ce réglage lorsque vous regardez une émission d'un lecteur de disque numérique vidéo grand écran, une cassette vidéo grand écran ou une émission 16:9 (lorsqu'elles sont disponibles). En raison de la gamme de formats grand écran (16:9, 14:9, 20:9 etc.) vous verrez peut-être apparaître des bandes noires en haut et en bas de l'écran.

Utilisez ce réglage pour voir une émission en format 4:3 véritable.

L’utilisation des fonctions spéciales visant à modifier la dimension de l’image affichée (notamment le rapport hauteur/largeur) en vue d’une diffusion publique ou à des fins commerciales peut constituer une infraction aux droits d’auteur.

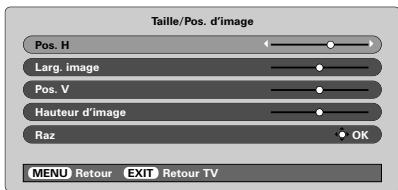

Réglages de l’image Position d'image IMAGE

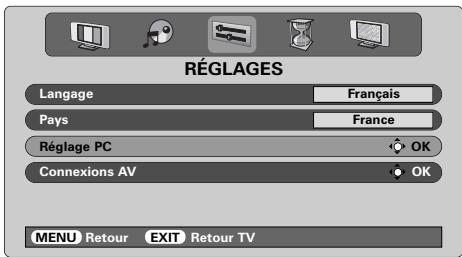

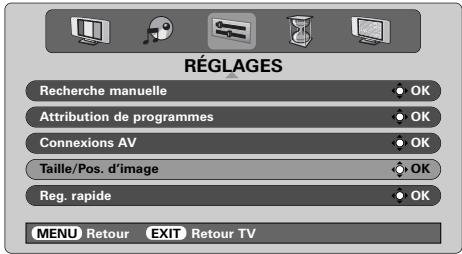

Dans le menu RÉGLAGES, appuyez sur la touche Q jusqu'à ce que la fonction Taille/Pos. d'image soit en surbrillance.

La position de l’image peut être ajustée en fonction de vos préférences personelles ; cette fonction peut être particulièrement utile pour les entrées externes.

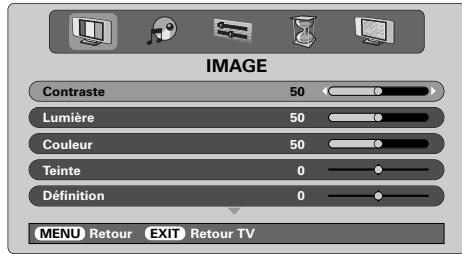

EXIT Retour TV Utilisez les touches S ou R pour régler le Contraste, la Lumière, la Couleur, la Teinte et la Définition. La Teinte ne peut être ajustée que sur un signal NTSC provenant d'un magnétoscope NTSC ou d'un lecteur de DVD lorsque le téléviseur est en mode couleur AUTO ou NTSC.

EXIT Retour TV DNR – Réduction numérique du bruit

Appuyez sur OK pour voir les options disponsibles pour le format d’image sélectionné.

Appuyez sur P et Q pour sélectionner une option, puis sur S ou R pour ajuster les réglages.

La fonction DNR vous permet "d’adoucir" la représentation à l'écran d'un signal faible afin de réduire l'effet de bruit.

Les options varient en fonction du format grand écran choisi et de l’equipement éventuellement raccordé. En format Zoom :

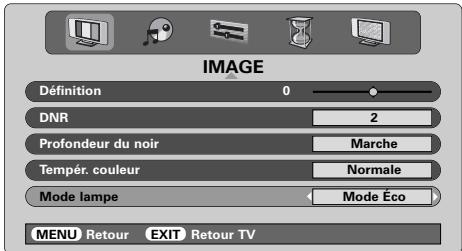

Sélectionnez DNR dans le menu IMAGE. Ajustez avec les touches S ou R. Vous ne remarquerez pas toujours de différences (pour obtenir les meilleurs résultats, utilisez des réglages inférieurs car la qualité de l'image pourrait être affectée si le réglage est trop fort).

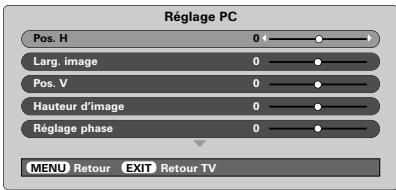

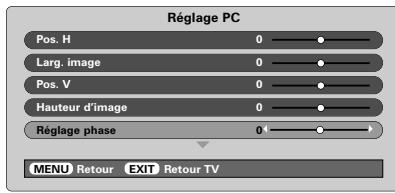

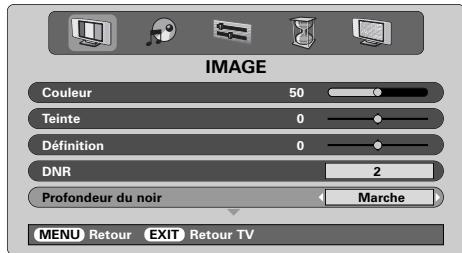

Pos. H Profondeur du noir accentue l'intensité des zones foncées de l'image, ce qui améliore la définition.

Larg. image Pos. V Hauteur d’image Raz

OK EXIT Retour TV IMAGE Couleur

Pour revenir aux préréglages en usine, sélectionnez Raz dans le menu Taille/Pos. d’image et appuyez sur OK.

DNR Préférences d’affichage

Ce téléviseur vous permet de personnaliser le style de l’image. Appuyez sur la touche pour afficher les différents styles disponibles.

Image 1 à 3 pour les options préréglées, et Image M pour mémoriser vos propres réglages :

Sélectionnez le menu IMAGE.

Dans le menu IMAGE, appuyez sur la touche Q jusqu'à ce que la fonction Profondeur du noir soit en surbrillance.

Appuyez sur S ou R pour sélectionner Marche ou Arrêt. L'effet dépendra de la diffusion et se remarquera davantage sur les couleurs foncées.

Réglages de l’image suite Température des couleurs

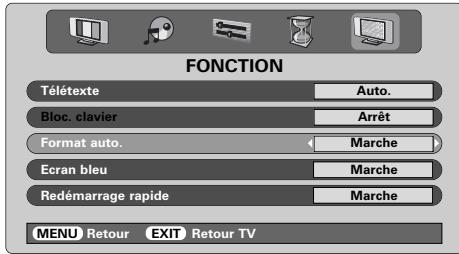

Format automatique (Grand écran)

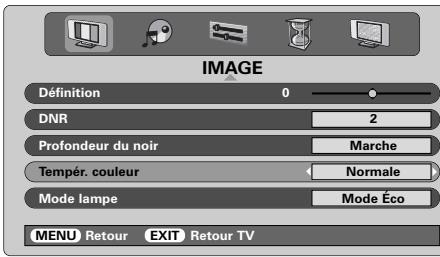

L’option Tempér. couleur permet d’augmenter le caractère "chaud" ou "froid" d’une image en renforçant la teinte rouge ou la teinte bleue.

Si ce téléviseur reçoit une image en format grand écran véritable, et que la fonction Format auto. est activée, l'émission sera automatiquement affichée en format grand écran, indépendamment des réglages précédents du téléviseur.

Dans le menu IMAGE, appuyez sur la touche Q jusqu'à ce que la fonction Tempér. couleur soit en surbrillance.

Appuyez sur S or R pour choisir Normale, Chaude ou Froide selon vos préférences.

Sélectionnez Format auto. dans le menu FONCTION, puis choisissez Marche ou Arrêt.

EXIT Retour TV EXIT Retour TV Ecran bleu Mode lampe

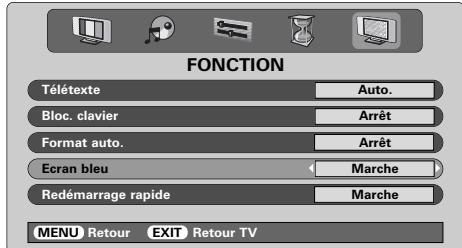

Lorsque vous sélectionnez Écran bleu, l'écran deviendra gris et le son sera coupé si aucun signal n'est reçu.

Le Mode lamp a deux options. Le mode Hte Lum. est prévu pour l'utilisation lorsque l'écran doit être davantage éclairé, par exemple dans une pièce très lumineuse. Le mode Mode Éco réduit l'usure de la lampe de projection. Ceci prolongera la vie utile de la lampe et il est recommandé de laisser la lampe dans ce mode dans la mesure du possible.

Dans le menu IMAGE, appuyez sur Q jusqu'à ce que Mode lamp soit en surbrillance.

Appuyez sur S ou R pour sélectionner Hte Lum. ou Mode Éco puissance en fonction de vos préférences.

Dans le menu FONCTION, appuyez sur les touches P ou Q pour mettre en surbrillance Ecran bleu. Appuyez sur S ou R pour sélectionner Marche ou Arrêt.

Profondeur du noir Tempér. couleur

Mode lampe MENU Retour

Mode Éco EXIT Retour TV

EXIT Retour TV Marche

Réglages de l'ordinateur – position d'image, phase de l'horloge, horloge d'échantillonnage, remise à zéro

Réglage PC Position d'image

pour sélectionner PC, puis Appuyez sur sélectionnez Réglage PC dans le menu des RÉGLAGES.

EXIT Retour TV Utilisez les touches S ou R pour ajuster jusqu'à ce que l'image soit claire.

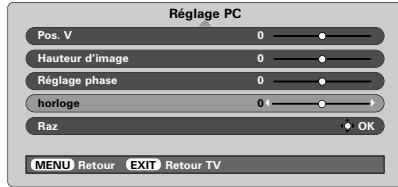

Horloge d'échantillonnage

L'ajustement de horloge permet de modifier le nombre d'impulsions par balayage, ce qui effacera les lignes verticales sur l'écran.

EXIT Retour TV Appuyez sur OK. Appuyez sur P et Q pour sélectionner une option, puis sur S ou R pour ajuster les réglages.

Dans le menu RÉGLAGES, appuyez sur Q jusqu'à ce que Réglage PC soit mis en surbrillance.

Appuyez sur OK pour sélectionner, puis sur Q pour mettre en surbrillance horloge.

La position de l’image peut être ajustée en fonction de vos préférences personelles.

Pos. H EXIT Retour TV OK MENU Retour

Phase de l'horloge La Clock phase fait correspondre le signal PC à l'affichage du téléviseur. Avec cet ajustage, vous pourrez effacer les bandes horizontales et le flou de l'image.

EXIT Retour TV Utilisez les touches S ou R pour ajuster jusqu'à ce que l'image soit claire

Remise à zéro Pour revenir aux préréglages en usine.

Dans le menu RÉGLAGES, appuyez sur Q jusqu'à ce que Réglage PC soit mis en surbrillance.

Dans le menu RÉGLAGES, appuyez sur Q jusqu'à ce que Réglage PC soit mis en surbrillance.

Appuyez sur OK pour sélectionner, puis sur Q pour mettre en surbrillance Réglage phase.

Appuyez sur OK pour sélectionner, puis sur Q pour mettre en surbrillance Raz.

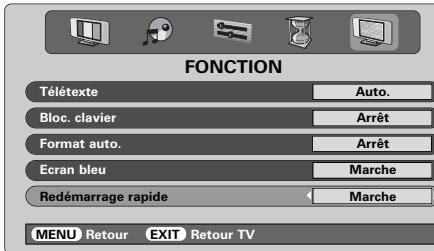

Redémarrage rapide, blocage du clavier, la minuterie Redémarrage rapide

Lorsque Redémarrage rapide est en Marche, la lampe restera en mode faible puissance pendant plusieurs minutes après l'arrêt du téléviseur. Si ce dernier est à nouveau remis en marche à partir du mode veille, l'image apparaîtra immédiatement. Si le réglage est sur Arrêt, l'image pourra prendre quelques minutes pour apparaître, et durant cette période vous pourrez entendre des cliquetis dus à l'allumage de la lampe. Il ne s'agit pas d'un mauvais fonctionnement.

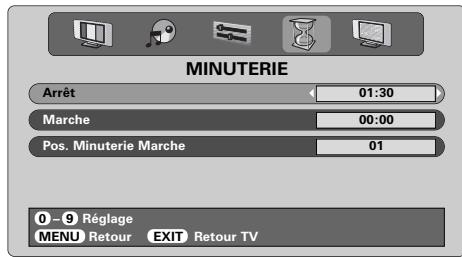

Le téléviseur peut être réglé pour s'allumer ou s'éteindre automatiquement après un certain temps.

MINUTERIE Dans le menu FUNCTION, appuyez sur la touche P ou Q pour mettre en surbrillance Redémarrage rapide.

EXIT Retour TV Appuyez sur Q pour sélectionner Marche ou Arrêt avec la Minuterie. Utilisez les touches numériques pour taper l'heure souhaitée. Par exemple, pour éteindre le téléviseur dans une heure et demie, tapez 01:30, ou appuyez sur R pour augmenter/diminuer l'heure en incréments de 1 minute.

Si vous choisissez Arrêt Minuterie, appuyez sur EXIT pour sortir. Si vous réglez la minuterie sur Marche Minuterie, appuyez sur Q pour sélectionner la Pos. Minuterie Marche, tapez le numéro de position de programme requis, puis appuyez sur pour mettre le téléviseur sur veille. L'indicateur VERT de Marche Minuterie s'allumera à l'avant du téléviseur.

Si vous avez sélectionné Marche et que le téléviseur est éteint, l'écran sera faiblement éclairé et les ventilateurs continueront de tourner ; c'est une particularité de la fonction de Redémarrage rapide et ne constitue pas un mauvais fonctionnement.

Si le téléviseur est mis sur veille dans ce mode, la puissance de veille est élevée et sera fortement réduite en sélectionnant Arrêt.

Tout équipement connecté par une prise péritel devra également être mis sur veille pour empêcher qu'il ne se mette en marche lorsque la minuterie s'enclenche.

Une fois la fonction Marche Minuterie programmée, le téléviseur pourra être allumé à n'importe quel moment en appuyant sur . L'indicateur vert de Marche Minuterie restera allumé jusqu'à ce que la période programmée soit écoulée, et le téléviseur passera alors au canal choisi. Cette fonction peut permettre d'éviter de manquer des émissions favorites.

La fonction Blocage clavier inhibe les commandes à l'avant du téléviseur. Toutes les touches de la télécommande pourront encore être utilisées.

Appuyez sur S ou R pour sélectionner Marche ou Arrêt.

Appuyez sur la touche MENU puis S ou R pour sélectionner le menu MINUTERIE.

Dans le menu FONCTION, sélectionnez Bloc. clavier et choisissez Arrêt ou Marche à l’aide des touches S ou R.

Lorsque la fonction Blocage clavier est en Marche, un rappel apparaîtra dès que vous appuierez sur l'une quelconque des touches de commande du panneau avant. Une fois le téléviseur éteint, il ne pourra être rallumé QU'AVEC la télécommande.

Pour annuler la Marche Minuterie, tapez zéro dans chaque position, y compris la position de programme.

Sélection des entrées et Connexions AV Définition des prises ENTREE et SORTIE permettant au téléviseur de reconnaître les appareils qui lui sont raccordés. Voir page 32 pour le schéma des connexions recommandées.

B Connexions AV B Utilisez cette fonction si le téléviseur ne commute pas automatiquement.

EXIT Retour TV Ceci permet la sélection de la source à faire sortir par la prise péritel 3. Par exemple, pour enregistrer des émissions en stéréo à partir d'un décodeur stéréo, connectez un décodeur stéréo à la prise péritel 1 et un magnétoscope stéréo à la prise péritel 3, puis sélectionnez EXT1 en tant que Sortie EXT3. Le signal reçu par la prise péritel 1 sortira directement par la prise péritel 3.

B pour sélectionner B1, B2, B B B5 (EXT1-5), HDMI ou PC. Appuyez sur 3, 4C,

PC illustre un ordinateur connecté à l'entrée RGB/PC à l'arrière du téléviseur. HDMI™ affiche un équipement connecté à l'Entrée HDMI à l'arrière du téléviseur. Elle est conçue pour fonctionner au mieux avec des signaux haute définition 1080i.

Sélectionnez Connexions AV.

Connexions AV Pour repasser en mode TV, appuyez une nouvelle ou sur l’une des touches fois sur la touche numériques.

Pour faire apparaître le menu EXT, appuyez sur la en la maintenant enfoncée. touche

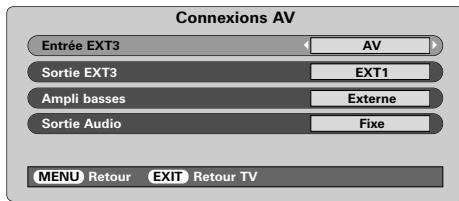

Sélection du signal d’ENTREE

Elle spécifie le type de signal allant vers les prises Péritel 3 (EXT3) à l'arrière du téléviseur. Veuillez vous référer aux instructions des fabricants pour les équipements raccordés.

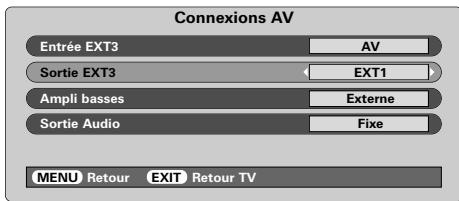

Sélection de signal de SORTIE pour PERITEL 3

Sélection des entrées

Un S sur l'affichage, par exemple 3S (EXT 3S) indique que l'entrée est prévue pour un signal S-Vidéo.

EXIT Retour TV Utilisez les touches S ou R pour modifier la Sortie EXT3 : TV = La dernière sélection de programme de télévision. Moniteur = L'image à l'écran. EXT1 = L'image provenant de l'équipement connecté à péritel 1. EXT2 = L'image provenant de l'équipement connecté à péritel 2. EXT5 = L'image provenant de l'équipement connecté aux prises d'entrée latérales.

Dans le menu RÉGLAGES, appuyez sur la touche Q jusqu'à ce que la fonction Connexions AV soit en surbrillance, puis appuyez sur OK. Avec S ou R, sélectionnez soit AV soit S-VIDEO comme entrée requise pour EXT3. Si vous obtenez une image en noir et blanc, essayez l’autre position.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de fabrique ou des marques déposées de HDMI Licensing, LLC.

Si vous obtenez une image en noir et blanc, essayez l’autre position.

La plupart des magnétoscopes et décodeurs envoient un signal par le câble Péritel pour commuter le téléviseur sur la prise d’Entrée correcte. Vous pouvez également appuyer à plusieurs reprises sur la touche (sélection de la source externe) jusqu’à ce que l’image provenant de l’appareil raccordé au téléviseur apparaisse. Cette touche doit obligatoirement être utilisée pour tout appareil raccordé via l’ENTREE VIDEO COMPOSANT (EXT4).

Télétexte – configuration, généralités, mode Auto.

Ce téléviseur est équipé d’une mémoire Télétexte multi-pages dont le chargement nécessite un certain temps. Il offre deux modes de visualisation du texte – Auto affichera Fastext, si celui-ci est disponible. LISTE gardera en mémoire vos quatre pages préférées. Sous-pages

Les sous-pages éventuelles seront automatiquement chargées en mémoire sans changer la page affichée à l’écran.

Le réglage des caractères du télétexte sera sélectionné automatiquement par la sélection de la langue dans le menu RÉGLAGES.

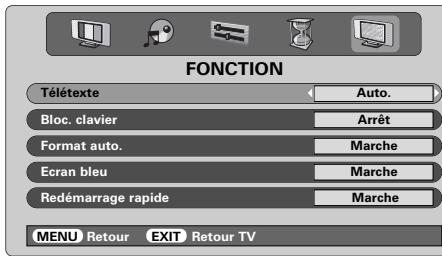

Sélectionnez Télétexte dans le menu FONCTION.

A l’aide des touches S ou R choisissez Auto. ou LISTE, puis appuyez sur EXIT.

Pour accéder aux sous-pages, appuyez sur ( ) puis utilisez les touches P et Q pour les visualiser. Une barre contenant des chiffres apparaîtra sur le côté de l'écran.

XB Le numéro de la sous-page que vous visualisez apparaîtra en surbrillance et, à mesure que le téléviseur charge les sous-pages supplémentaires, les numéros changeront de couleur pour indiquer que ces pages ont bein été chargées. Ces sous-pages resteront disponibles jusqu'à la sélection d'une nouvelle page, ou en mode télévision normal, jusqu'au prochain changement de chaîne.

Naviguer dans les pages en mode Auto.

EXIT Retour TV Si Fastext est disponible, vous verrez apparaître quatre titres en couleur au bas de l’écran.

Informations Télétexte La touche

Pour accéder à l’une des quatre rubriques indiquées, appuyez sur la touche de couleur de la télécommande.

/ Appuyez sur pour faire apparaître l’écran Télétexte. Appuyez une nouvelle fois sur cette touche pour afficher Télétexte en surimpression sur une émission de télévision normale, et une troisième fois pour repasser à l’écran normal. Vous ne pouvez pas changer de chaîne tant que Télétexte est actif.

Pour de plus amples informations sur votre (vos) système(s) de texte, consultez la page d’index Télétexte de la chaîne de télévision concernée ou demandez conseil à votre revendeur Toshiba le plus proche.

La première page qui s’affiche est la page initiale. En mode Auto., elle affiche les rubriques principales disponibles ainsi que les numéros de pages correspondants. En mode LISTE, elle affiche la page actuellement mémorisée sur la touche ROUGE. Dans les deux modes, il est possible d’accéder directement à une page Télétexte quelconque en entrant le numéro à 3 chiffres de la page à l’aide des touches numériques de la télécommande, en appuyant sur les touches de couleur ou encore en appuyant sur la touche P ( P ) pour passer à la page suivante et sur la touche P ( Q ) pour revenir à la page précédente.

Télétexte suite – mode LISTE, touches de commande Vous trouverez ci-dessous un guide des fonctions des touches Télétexte de la télécommande.

X Pour accéder à des sous-pages :

Utilisez les touches P et Q pour visualiser les souspages éventuelles.

Les quatre choix de couleur au bas de l’écran sont les numéros 100, 200, 300 et 400 (programmés dans la mémoire du téléviseur). Pour visualiser ces pages, appuyez sur la touche de couleur correspondante.

Pour modifier ces pages mémorisées, appuyez sur la touche de couleur souhaitée et tapez le numéro à 3 chiffres. Ce numéro apparaîtra alors dans le coin supérieur gauche de l’écran dans la case colorée.

Pour révéler du texte caché :

Appuyez sur la touche pour découvrir les réponses aux quiz jeux-concours et les pages de blagues.

Appuyez sur OK pour mémoriser. Les barres au bas de l’écran clignoteront alors en blanc. Chaque fois que vous appuierez sur OK, les quatre numéros de page apparaissant au bas de l’écran seront mémorisés et remplaceront les numéros précédents.

Pour figer une page utile :

Il est parfois nécessaire de figer une page de texte. Appuyez sur la touche pour faire apparaître le symbole dans le coin supérieur gauche de l’écran. La page reste figée tant que vous ne rappuyez pas sur cette touche.

Si vous n’appuyez pas sur OK, la sélection sera perdue lorsque vous désactiverez Télétexte.

Vous pouvez parfaitement visualiser d’autres pages en tapant leurs numéros à 3 chiffres respectifs – mais n’appuyez pas sur OK sous peine de mémoriser ces pages.

T Pour agrandir la taille de l’affichage Télétexte :

Appuyez sur la touche une seule fois pour agrandir la moitié supérieure de la page, appuyez une nouvelle fois pour agrandir la moitié inférieure. Appuyez une troisième fois pour repasser au format standard.

Pour afficher une page d’index/initiale :

T Appuyez sur la touche pour accéder aux pages d’index. La page affichée est fonction de la chaîne de télévision regardée.

Pour sélectionner une page tout en regardant un programme de télévision :

/ Tapez le numéro de la page puis appuyez sur : une image normale s’affichera. Le téléviseur indiquera que la page a été localisée en affichant le numéro de la / page en haut de l’écran. Appuyez sur pour visualiser cette page.

Appuyez sur la touche pour revenir à la page actuellement mémorisée sur la touche ROUGE.

Pour afficher des flashs d’information : Sélectionnez la page des flashs pour le service Télétexte particulier (consultez la page d’index du service Télétexte). / . Appuyez sur Les flashs s’afficheront au ☛ Rappel : Vous devez fur et à mesure de leur désactiver le Télétexte pour transmission. Appuyez à pouvoir changer de chaîne / nouveau sur pour – appuyez deux fois sur la annuler les flashs. touche / .

Pour afficher une page Télétexte :

/ Appuyez sur la touche pour afficher le Télétexte. Appuyez une nouvelle fois sur cette touche pour afficher Télétexte en surimpression sur une émission de télévision normale, et une troisième fois pour repasser à l’écran normal. Vous ne pouvez pas changer de chaîne tant que Télétexte est actif.

Vous devez désactiver la page des flashs avant de changer de chaîne.

Naviguer dans les pages en

mode LISTE Remplacement de l'unité de lampe

La source de lumière dans ce téléviseur est une lampe au mercure qui est à la pression atmosphérique interne et qui augmente au cours de l'utilisation. La lampe a une durée de vie limitée qui dépend de l'utilisation et des réglages utilisés. Elle est prévue pour pouvoir être remplacée en toute sécurité par le consommateur. La vie utile moyenne peut être prolongée en utilisant le mode Mode Éco. La luminosité de la lampe variera au cours du temps et en fonction de l'utilisation et diminuera progressivement. Certaines lampes peuvent nécessiter un remplacement précoce. La résistance du verre au quartz dans la lampe diminuera aussi, ce qui pourrait entraîner l'éclatement de la lampe, que vous reconnaîtrez par un bruit détonant et l'arrêt du téléviseur. L'unité de lampe est conçue de telle sorte que le verre cassé reste à l'intérieur de l'unité remplaçable. La lampe a atteint la fin de sa vie utile une fois que vous remarquez une réduction de la couleur et/ou de la luminosité, ou si la lampe se casse. ATTENTION : Manipulez toujours la lampe avec soin, et tenez-la à l'écart des enfants et des animaux. L'unité est conçue de telle sorte que l'utilisateur puisse la remplacer mais toute utilisation contraire aux prescriptions pourrait entraîner l'éclatement de l'unité, exposant des arêtes vives et des pointes acérées.

INFORMATIONS IMPORTANTES Quand remplacer l'unité de lampe

NE REGARDEZ JAMAIS directement la lampe allumée, car cela pourrait altérer votre vision. ETEIGNEZ TOUJOURS le téléviseur en débranchant le cordon d'alimentation secteur avant d'ouvrir la porte de l'unité de lampe et NE RETIREZ PAS le couvercle arrière du téléviseur.

L'unité de lampe devra être remplacée lorsque : L'image devient sombre et/ou les couleurs deviennent ternes, L'écran ne s'allume pas (voir indication DEL 3), Si vous entendez un bruit détonant et que l'image devient noire (voir indication DEL 3).

La température de la lampe immédiatement après son utilisation dépasse 392°F / 200°C. Laissez la lampe refroidir pendant au moins 1 heure avant de la remplacer ; un contact avec une lampe n'ayant pas complètement refroidi pourrait entraîner des brûlures graves.

Pour obtenir une nouvelle lampe, contactez votre distributeur agréé local Toshiba.

Lorsque vous remplacez la lampe, utilisez TOUJOURS des gants pour réduire le risque de brûlures. La porte de l'unité de lampe est pourvue d'un dispositif d'enclenchement pour réduire le risque de chocs électriques ainsi qu'une irradiation par rayonnements ultraviolets excessive. N'ESSAYEZ PAS de remplacer l'unité de lampe sans retirer complètement la porte de l'unité de lampe, sous risque de graves blessures ou de mort. Si le verre de l'unité de lampe est touché accidentellement ou est sali, il peut être nettoyé avec un chiffon doux non pelucheux tel qu'un chiffon pour objectif d'appareil photo ou pour lunettes. NE NETTOYEZ JAMAIS la lampe avec un liquide de nettoyage inflammable ou aérosol. La plupart des agents nettoyants domestiques contiennent des produits chimiques qui sont inflammables à haute température.

Remplacement de l'unité de lampe suite 5

Remplacement de l'unité de lampe 1

Eteignez le téléviseur et retirez la prise murale.

Ne touchez jamais le verre de l'unité de lampe et ne le salissez pas. Cela pourrait affecter la qualité de l'image et réduire la durée de vie utile de la lampe.

N'oubliez pas de porter des gants lorsque vous remplacez l'unité de lampe. Enlevez la porte de l'unité de lampe en desserrant le bouton moleté, puis retirez-la en tirant la porte vers l'extérieur.

le tournevis cruciforme pour serrer les deux vis. Assurez-vous que les vis sont serrées à la main uniquement, n'utilisez pas de tournevis électrique pour éviter un serrage excessif.

Replacez la porte de l'unité de lampe en insérant les crochets du côté gauche de la porte dans les ouvertures correspondantes dans le boîtier du téléviseur.

Replacez le bouton moleté et serrez-le à la main.

Branchez le cordon d'alimentation secteur et allumez le téléviseur. Il pourra prendre quelques instants pour s'allumer complètement. La télévision devrait à présent fonctionner normalement.

Avec un tournevis cruciforme de taille appropriée, desserrez les deux vis aux coins inférieurs gauche et droit de l'unité de lampe.

S'il n'y a pas d'image, ou que l'image est très sombre ou que le téléviseur ne s'allume pas, éteignez-le à nouveau et retirez la prise secteur. Répétez les étapes 1 à 7 pour bien vous assurer que l'unité de lampe a été installée correctement.

Avec la poignée de l'unité de lampe, tirez doucement l'unité hors du téléviseur et mettez-la de côté.

Si le téléviseur ne fonctionne toujours pas, débranchez-le et contactez votre distributeur Toshiba. Placez la vieille lampe dans la boîte vide de la nouvelle unité de lampe et jetez-la en respectant les directives gouvernementales locales. Assurezvous qu'elle soit bien hors de portée des enfants et des animaux. Poignée de l'unité de lampe

REMARQUE : Assurez-vous que l'unité de lampe n'est pas heurtée ou cognée.

Laissez la lampe refroidir pendant au moins 1 heure avant de la remplacer.

Insérez doucement la nouvelle unité de lampe dans le téléviseur jusqu'à ce qu'elle soit bien en place.

Indications des DEL Les voyants DEL rouge et vert sur le panneau de commande à l'avant du téléviseur indiquent l'état actuel du téléviseur. La DEL verte s'allume lorsqu'une touche de commande est enfoncée et la DEL rouge s'allume lorsque le téléviseur est branché sur l'alimentation secteur. Si la DEL verte clignote, veuillez consulter le guide ci-dessous qui indique la plupart des problèmes courants. En cas de doute, veuillez contacter votre distributeur Toshiba. Erreur Lampe

Fonctionnement à limitation de courant

Eteignez le téléviseur et débranchez-le au niveau de la prise murale. Rebranchez-le et allumez le téléviseur à nouveau. Si le problème persiste, remplacez l'unité de lampe.

Eteignez le téléviseur et débranchez-le au niveau de la prise murale. Attendez quelques instants, puis rebranchez la prise et rallumez le téléviseur. Si le problème persiste, veuillez contacter votre distributeur Toshiba.

Si vous avez remplacé l'unité de lampe et que le problème persiste, veuillez contacter votre distributeur Toshiba.

Erreur IICBUS Eteignez le téléviseur et débranchez-le au niveau de la prise murale. Contactez votre distributeur Toshiba.

Erreur de la roue des couleurs

Mode veille faible puissance

Eteignez le téléviseur et débranchez-le au niveau de la prise murale. Contactez votre distributeur Toshiba.

Le téléviseur est en mode Redémarrage rapide, la lampe restera allumée pendant 6 minutes. A la fin de cette période, la DEL verte clignotante s'éteindra.

Problème de température Eteignez le téléviseur et débranchez-le au niveau de la prise murale. Assurez-vous qu'aucune des fentes et des ouvertures dans l'enceinte du téléviseur n'ont été couvertes ou obstruées. Laissez l'unité de lampe refroidir pendant au moins 1 heure avant de remettre le téléviseur en marche.

Tentatives de remise en marche de la lampe Le téléviseur est allumé et essayera automatiquement de se remettre en marche huit fois.

Si le problème persiste, veuillez contacter votre distributeur Toshiba.

Porte de la lampe ouverte Eteignez le téléviseur et débranchez-le au niveau de la prise murale. Vérifiez que le couvercle de la lampe est bien fixé, ou répétez la procédure d'installation de l'unité de lampe. Si le problème persiste, veuillez contacter votre distributeur Toshiba. Problème Fonctionnement à limitation de courant (OCP, OVP, Arrêt du ventilateur)

Fonctionnement de la DEL verte

500 ms ALLUMEE, 500 ms ETEINTE Erreur IICBUS

1 s ALLUMEE, 1 s ETEINTE Mode veille faible puissance

(200 ms ALLUMEE, 200 ms ETEINTE) X 2 fois, 2 s ETEINTE Porte de la lampe ouverte

(200 ms ALLUMEE, 200 ms ETEINTE) X 3 fois, 2 s ETEINTE Erreur Lampe

(200 ms ALLUMEE, 200 ms ETEINTE) X 4 fois, 2 s ETEINTE Erreur de la roue des couleurs

(200 ms ALLUMEE, 200 ms ETEINTE) X 5 fois, 2 s ETEINTE Problème de température

(200 ms ALLUMEE, 200 ms ETEINTE) X 6 fois, 2 s ETEINTE

Questions-Réponses Vous trouverez ci-dessous les réponses aux questions les plus fréquentes. Pour plus de renseignements, veuillez visiter le site : www.toshiba.co.uk

Q Il n’y a pas d’image ni de son

R R Vérifiez que vous avez sélectionné la bonne entrée – S-VIDEO ou AV (voir le chapitre Connexions AV).

Vérifiez que l’interrupteur marche/arrêt est bien sur marche et que tous les branchements sont corrects. Assurez-vous que le téléviseur n’est pas en mode Veille. Si l'unité de lampe a été remplacée récemment, assurezvous qu'elle a été installée correctement et que la porte de l'unité a été remise en place correctement.

Q R Q Q Assurez-vous que le magnétoscope ou le lecteur DVD sont bien raccordés au téléviseur (voir schéma des connexions page 32), puis sélectionnez l’entrée correcte à l’aide de la touche .

Pourquoi l'image est-elle très foncée ?

B L'unité de lampe a peut-être besoin d'être remplacée.

Q Il y a bien une image, mais il y a peu ou pas de couleur

Quelles peuvent être les autres causes de la mauvaise qualité de l’image ?

R Les parasites ou un signal faible. Essayez une autre chaîne. Un Accord fin manuel peut améliorer la qualité de l’image.

Lorsque vous utilisez une source externe, par exemple une cassette vidéo de mauvaise qualité, il est parfois possible d’améliorer la reproduction des couleurs. La couleur est réglée en usine sur Auto. de façon à ce que le téléviseur affiche automatiquement le meilleur système de couleurs. Pour vérifier que le meilleur système de couleurs a été sélectionné :

Sélectionnez le menu Recherche manuelle. Mettez la chaîne en surbrillance et appuyez sur OK. Appuyez sur R pour sélectionner Accord fin manuel.

Utilisez les touches P ou Q pour clarifier l’image et le son. Appuyez sur OK puis sur EXIT pour sortir.

En laissant la source externe en lecture, sélectionnez Rég. manuel dans le menu RÉGLAGES.

Recherche manuelle Accord fin manuel 1

Système couleur : Auto. EXT3

La cassette vidéo / le DVD n’apparaissent pas à l’écran

Pourquoi l'image du magnétoscope VCR/lecteur de DVD est-elle en noir et blanc ?

EXIT Retour TV Pourquoi l'écran est-il faiblement éclairé et que le ventilateur continue de tourner lorsque le téléviseur est arrêté?

A l’aide des touches P ou Q, choisissez Auto., PAL, SECAM, NTSC 4.43 ou 3.58.

R Le mode Redémarrage rapide est en Marche. Pour arrêter ceci, mettez ce mode sur Arrêt.

L’image vidéo est bonne, mais il n’y a pas de son

Q Pourquoi les commandes à l'avant du téléviseur ne fonctionnent-elles pas ?

Vérifiez le câble Péritel.

Il y a une image mais pas de son

R Vérifiez que la fonction de Blocage du clavier n’est pas activée.

Q Un message s’affiche en permanence à l’écran

R Vérifiez que le volume n’a pas été baissé ou que la touche de coupure du son n’a pas été activée.

Appuyez sur la touche CALL pour le faire disparaître.

Q Questions-Réponses

Q Q La télécommande ne fonctionne pas

R R Q Le Télétexte nécessite un signal de diffusion puissant, normalement obtenu par une antenne sur le toit ou dans le grenier. Vérifiez l’antenne si le texte est illisible ou brouillé. Consultez la page d’index principal du service Télétexte et sélectionnez le Guide de l’utilisateur. Vous y trouverez une description plus ou moins détaillée des principes de fonctionnement du Télétexte. Pour de plus amples renseignements concernant l’utilisation du Télétexte, reportez-vous au chapitre consacré au Télétexte.

Pourquoi n'y a-t-il pas de son en provenance de ma sono connectée ? Vérifiez que l'option Haut-parleurs dans le menu Son est bien réglée sur Arrêt.

Q Pourquoi y a-t-il des des bandes verticales sur l'écran ?

Il n’y a pas de sous-pages Télétexte

R XB R Le service sélectionné n’en diffuse pas, ou elles n’ont pas encore été chargées. Appuyez sur la touche ( ) pour y accéder. (Voir le chapitre consacré au Télétexte).

L'horloge peut nécessiter un ajustement. Sélectionnez Réglage PC à partir du menu RÉGLAGES, mettez en surbrillance horloge et ajustez jusqu'à la disparition des lignes.

Q Le Télétexte ne fonctionne pas correctement

R Vérifiez que le commutateur latéral de la télécommande est dans la position TV. Vérifiez que les piles sont chargées et correctement insérées.

Q Pourquoi y a-t-il des bandes horizontales et/ou des images floues sur l'écran ?

R Il y a un problème avec la couleur lors de la

lecture d’une source NTSC R La période de mise en vieille peut nécessiter un ajustement. Sélectionnez Réglage PC à partir du menu RÉGLAGES, mettez en surbrillance période de mise en vieille et ajustez jusqu'à ce que l'image soit claire.

Connectez la source par le biais d'une prise péritel, et mettez en lecture. Sélectionnez Reg. Manuel dans le menu RÉGLAGES. Rég. Manuel

Q Pourquoi des bruits proviennent-ils du ventilateur?

Système couleur : Auto. EXT3

R Les ventilateurs et la roue de couleur changeront de vitesse au cours de fonctionnements normaux, par exemple lorsque vous changez de chaîne. Il ne s'agit pas d'un mauvais fonctionnement.

Q A V C R Mémo MENU Retour

Pourquoi des bruits proviennent-ils du ventilateur lorsque la chaîne est en mode Ecran bleu?

Réglez la Couleur sur Auto. et quittez le menu.

Sélectionnez le menu IMAGE et réglez la teinte.

R Si le signal est perdu et que la chaîne que vous regardez passe en mode Ecran bleu, les ventilateurs et la roue de couleur continuent de fonctionner. Il ne s'agit pas d'un mauvais fonctionnement.

Nettoyage de l'écran et du boîtier… Après avoir débranché l'appareil, nettoyez l'écran et le boîtier à l'aide d'un chiffon sec et doux. Nous recommandons de ne pas utiliser de produits d'entretien pour meubles ou de solvants de marque déposée sur l'écran ou le boîtier, cela pouvant endommager l'appareil.

Mise au rebut… La lampe dans ce téléviseur contient du mercure ; lorsque l'unité de lampe et le téléviseur ont atteint la fin de leur vie utile, veuillez les jeter conformément aux réglementations locales gouvernementales ou amenez-les à un centre de recyclage.

Caractéristiques techniques et accessoires Systèmes de diffusion/canaux PAL-I UHF UK21-UK69 UHF E21-E69 VHF E2-E12, S1-S41

VHF F1-F10, B-Q SECAM-D/K UHF R21-R69 VHF R1-R12 Entrée vidéo

A/V, S-Vidéo, sortie sélectionnable

Y, PB/CB, PR/CR Haute définition 1080i Balayage progressif

Connecteur HDMI Signal numérique de télévision

Nicam Système à 2 porteuses

Taille visible écran (approx.)

Consommation 46WM conformément à EN60107-1 : 1997 52WM

1 télécommande 2 piles (UM-4, AAA, IEC R03 – 1,5 V) Clip

Audio L + R Sortie vers Ampli de Basses Actif Prise phono

© Toshiba Information Systems (U.K.) Limited Tous droits réservés. Toute reproduction, même partielle, strictement interdite sans autorisation écrite préalable.

Imprimè sur du papier recyclè. 100 % sans chlore.

Toshiba Information Systems (U.K.) Limited

Kleur Systeem : Auto
