BEDIENUNGSANLEITUNG 52WM48 TOSHIBA

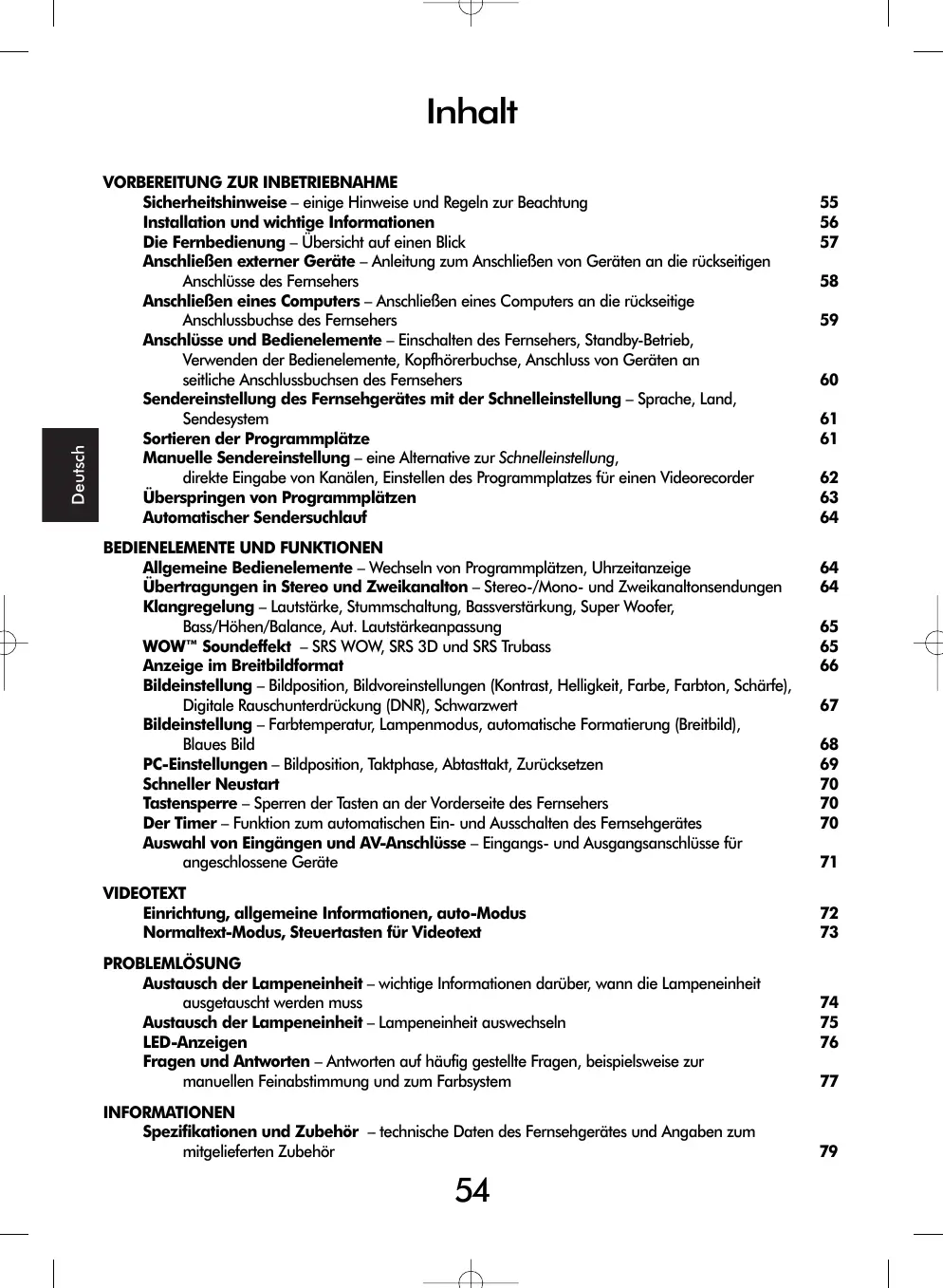

Inhalt VORBEREITUNG ZUR INBETRIEBNAHME Sicherheitshinweise – einige Hinweise und Regeln zur Beachtung Installation und wichtige Informationen Die Fernbedienung – Übersicht auf einen Blick Anschließen externer Geräte – Anleitung zum Anschließen von Geräten an die rückseitigen Anschlüsse des Fernsehers Anschließen eines Computers – Anschließen eines Computers an die rückseitige Anschlussbuchse des Fernsehers Anschlüsse und Bedienelemente – Einschalten des Fernsehers, Standby-Betrieb, Verwenden der Bedienelemente, Kopfhörerbuchse, Anschluss von Geräten an seitliche Anschlussbuchsen des Fernsehers Sendereinstellung des Fernsehgerätes mit der Schnelleinstellung – Sprache, Land, Sendesystem Sortieren der Programmplätze Manuelle Sendereinstellung – eine Alternative zur Schnelleinstellung, direkte Eingabe von Kanälen, Einstellen des Programmplatzes für einen Videorecorder Überspringen von Programmplätzen Automatischer Sendersuchlauf

55 56 57 58 59 60 61 61 62 63 64

BEDIENELEMENTE UND FUNKTIONEN Allgemeine Bedienelemente – Wechseln von Programmplätzen, Uhrzeitanzeige Übertragungen in Stereo und Zweikanalton – Stereo-/Mono- und Zweikanaltonsendungen Klangregelung – Lautstärke, Stummschaltung, Bassverstärkung, Super Woofer, Bass/Höhen/Balance, Aut. Lautstärkeanpassung WOW™ Soundeffekt – SRS WOW, SRS 3D und SRS Trubass Anzeige im Breitbildformat Bildeinstellung – Bildposition, Bildvoreinstellungen (Kontrast, Helligkeit, Farbe, Farbton, Schärfe), Digitale Rauschunterdrückung (DNR), Schwarzwert Bildeinstellung – Farbtemperatur, Lampenmodus, automatische Formatierung (Breitbild), Blaues Bild PC-Einstellungen – Bildposition, Taktphase, Abtasttakt, Zurücksetzen Schneller Neustart Tastensperre – Sperren der Tasten an der Vorderseite des Fernsehers Der Timer – Funktion zum automatischen Ein- und Ausschalten des Fernsehgerätes Auswahl von Eingängen und AV-Anschlüsse – Eingangs- und Ausgangsanschlüsse für angeschlossene Geräte

VIDEOTEXT Einrichtung, allgemeine Informationen, auto-Modus Normaltext-Modus, Steuertasten für Videotext

64 64 65 65 66 67 68 69 70 70 70

PROBLEMLÖSUNG Austausch der Lampeneinheit – wichtige Informationen darüber, wann die Lampeneinheit ausgetauscht werden muss Austausch der Lampeneinheit – Lampeneinheit auswechseln LED-Anzeigen Fragen und Antworten – Antworten auf häufig gestellte Fragen, beispielsweise zur manuellen Feinabstimmung und zum Farbsystem

INFORMATIONEN Spezifikationen und Zubehör – technische Daten des Fernsehgerätes und Angaben zum mitgelieferten Zubehör

Sicherheitshinweise Dieses Gerät wurde in Übereinstimmung mit internationalen Sicherheitsstandards entwickelt und hergestellt. Wie bei jedem anderen Elektrogerät müssen Sie jedoch die gebührende Vorsicht walten lassen, um eine optimale Funktionsweise und Sicherheit zu gewährleisten. Bitte lesen Sie zu Ihrer eigenen Sicherheit die nachfolgenden Hinweise sorgfältig durch. Die Hinweise sind allgemeiner Natur und bieten Unterstützung bei der Handhabung aller elektronischen Geräte, wobei einige Punkte unter Umständen auf das gerade von Ihnen erworbene Produkt nicht zutreffen.

Lassen Sie im Umkreis des Fernsehgerätes mindestens 10 cm Abstand, um eine ausreichende Belüftung zu ermöglichen, die Ihren Fernseher vor Überhitzung und den daraus erwachsenden möglichen Schäden bewahrt. Räume mit großer Staubentwicklung sollten als Standorte ebenfalls gemieden werden.

Entfernen Sie KEINE fest angebauten Gehäuseteile, da dadurch gefährliche Spannungen freigesetzt werden könnten. Die Belüftungsschlitze des Geräts dürfen NICHT mit Zeitungen, Tischdecken, Vorhängen oder ähnlichen Stoffen abgedeckt werden. Durch Überhitzung können Schäden verursacht und die Lebensdauer des Gerätes verkürzt werden.

Wenn Sie das Fernsehgerät der direkten Sonneneinstrahlung aussetzen oder neben einem Heizkörper aufstellen, kann es unter Umständen beschädigt werden. Vermeiden Sie Standorte, an denen extrem hohe Temperaturen oder eine hohe Luftfeuchtigkeit vorherrschen bzw. Plätze, an denen die Temperatur unter 5° C absinken kann.

Stellen Sie KEINE heißen Gegenstände oder offene Flammen, wie zum Beispiel brennende Kerzen oder Nachtlampen, auf dem Gerät oder in seiner Nähe ab. Hohe Temperaturen können zum Schmelzen von Kunststoff führen und Brände auslösen. Verwenden Sie KEINEN behelfsmäßigen Fernsehtisch, und befestigen Sie die Tischbeine NIEMALS mit Holzschrauben. Verwenden Sie aus Sicherheitsgründen nur vom Hersteller freigegebene und entsprechend den Anweisungen montierte Ständer, Halterungen oder Stative und die mitgelieferten Befestigungsmaterialien.Achten Sie bei Verwendung der Kopfhörer auf eine angemessene und NICHT zu hohe Lautstärke, da anderenfalls Ihr Hörvermögen auf Dauer beeinträchtigt werden kann.

Stromversorgung Die für dieses Gerät erforderliche Netzspannung beträgt 230 V bei 50 Hz Wechselstrom. Schließen Sie das Gerät niemals an Gleichstrom oder eine andere Stromquelle an. Beachten Sie stets, dass das Fernsehgerät nicht auf dem Netzkabel stehen darf. Trennen Sie den Netzstecker NICHT vom Kabel, da im Stecker ein spezieller Funkentstörfilter integriert ist, dessen Funktion anderenfalls beeinträchtigt wäre. WENDEN SIE SICH IM ZWEIFELSFALL AN EINEN FACHKUNDIGEN ELEKTRIKER.

Achten Sie bei Verwendung der Kopfhörer auf eine angemessene und NICHT zu hohe Lautstärke, da anderenfalls Ihr Hörvermögen auf Dauer beeinträchtigt werden kann. Lassen Sie eingeschaltete Geräte nie unbeaufsichtigt, es sei denn, diese sind besonders darauf ausgelegt oder haben eine Standby-Funktion. Ziehen Sie den Netzstecker und achten Sie darauf, dass die ganze Familie auch dazu in der Lage ist. Für behinderte oder gebrechliche Menschen können besondere Einrichtungen erforderlich sein.

Empfehlungen Lesen Sie die Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen.

Benutzen Sie das Gerät NICHT weiter, wenn Sie Zweifel an der korrekten Funktionsweise haben oder das Gerät in irgendeiner Weise beschädigt ist. Schalten Sie es ab, ziehen Sie den Netzstecker, und wenden Sie sich an einen Fachhändler.

Überprüfen Sie, ob alle elektrischen Kabel, einschließlich des Netzkabels, der Verlängerungskabel und der internen Verbindungen zwischen den einzelnen Gerätekomponenten ordnungsgemäß und entsprechend den Richtlinien des Herstellers angeschlossen wurden. Schalten Sie das Gerät aus, und ziehen Sie den Netzstecker, bevor Sie neue oder zusätzliche Komponenten anschließen.

Achten Sie VOR ALLEM darauf, besonders bei Kindern, dass NIEMALS der Bildschirm Schlägen oder Stößen ausgesetzt wird oder Gegenstände in Löcher, Schlitze oder andere Gehäuseöffnungen gesteckt werden. Gehen Sie NIEMALS leichtfertig mit elektrischen Geräten jeglicher Art um – Vorsicht ist besser als Nachsicht!

Wenden Sie sich an Ihren Fachhändler, falls Sie Zweifel an der korrekten Installation, Funktionsweise oder Sicherheit des Gerätes haben.

DER NETZSTECKER DIENT ALS TRENNVORRICHTUNG UND SOLLTE DAHER GUT ZUGÄNGLICH SEIN.

Besondere Vorsicht ist angebracht, wenn sich Glasplatten oder Türen in der Nähe des Gerätes befinden.

Elektrische Geräte dürfen NICHT mit Tropf- oder Spritzwasser in Berührung kommen. Achten Sie darauf, dass keine Behälter mit Flüssigkeiten, beispielsweise Blumenvasen, auf dem Gerät abgestellt werden.

Beschädigung durch Hitze

Installation und wichtige Informationen Wahl des Standorts Stellen Sie das Fernsehgerät an einem Platz auf, der möglichst nicht der direkten Sonneneinstrahlung ausgesetzt ist und sich nicht in der Nähe starker Lichtquellen befindet. Um ein optimales Fernseherlebnis zu gewährleisten, wird ein Ort mit weichem indirektem Licht empfohlen. Ziehen Sie gegebenenfalls die Vorhänge zu, oder schließen Sie die Jalousien, damit die Sonne nicht direkt auf den Bildschirm scheint. Stellen Sie das Gerät auf einen robusten Unterbau, der eben und fest ist. Der Fernseher sollte zudem mit der an der Rückseite angebrachten Halterung fest an der Wand gesichert werden, so dass das Gerät nicht kippen oder herunterfallen kann.

Für dieses Gerät ist ein passender Standfuß erhältlich. Dieser Bildschirmtyp wird nach höchsten Anforderungen der Präzisionstechnologie gefertigt. Dennoch können gelegentlich in Teilen des Bildschirms Bildpunkte fehlen oder Leuchtpunkte auftreten. Dies ist jedoch keine Fehlfunktion. Stellen Sie sicher, dass das Fernsehgerät an einem Ort steht, an dem es keinen Stößen ausgesetzt und nicht von anderen Gegenständen getroffen werden kann. Weiterhin muss gewährleistet sein, dass keine fremden Gegenstände in Schlitze oder andere Gehäuseöffnungen des Gerätes eindringen können. ACHTUNG: Bewegen Sie das Fernsehgerät möglichst nicht, solange die Lampe noch warm ist. Lassen Sie die Lampe mindestens eine Stunde lang abkühlen.

HAFTUNGSAUSSCHLUSSKLAUSEL Toshiba haftet unter keinen Umständen für Verluste und/oder Schäden am Produkt, die durch folgende Ereignisse hervorgerufen werden: i) Brand; ii) Erdbeben; iii) Unfallschaden; iv) absichtliche Zweckentfremdung bzw. falsche Verwendung des Produkts; v) Nutzung des Produkts unter ungeeigneten Bedingungen; vi) Verlust und/oder Schäden am Produkt, die auftreten, während sich das Produkt im Besitz eines Dritten befindet; vii) jegliche Schäden oder Verluste, die durch Bedienfehler oder die Nichtbeachtung von Anweisungen aus der Bedienungsanleitung durch den Eigentümer verursacht werden; viii) jegliche Verluste oder Schäden, die direkt auf die missbräuchliche Verwendung oder Fehlfunktion des Produkts bei gleichzeitiger Nutzung mit angeschlossenen Geräten zurückzuführen sind; Weiterhin haftet Toshiba unter keinen Umständen für mittelbare Verluste und/oder Folgeschäden, einschließlich, jedoch nicht beschränkt auf folgende Schäden: Gewinnverlust, Geschäftsunterbrechung und Verlust gespeicherter Daten, unabhängig davon, ob dieser Datenverlust während des normalen Betriebs oder bei missbräuchlicher Nutzung des Produkts entstanden ist. Wenn stehende Bilder wie Videotext, Senderkennungen, Computeranzeigen, Videospiele, Bildschirmmenüs o.ä. über eine längere Zeit angezeigt werden, ist es empfehlenswert Kontrast und Helligkeit zu verringern.

Reinigen des Bildschirms und des Gehäuses… Schalten Sie die Stromzufuhr über den Netzschalter ab, und reinigen Sie den Bildschirm und das Gehäuse mit einem weichen trockenen Tuch. Die Verwendung spezieller Putz- und Lösungsmittel zur Reinigung von Bildschirm und Gehäuse ist nicht empfehlenswert, da durch diese Stoffe die Oberfläche angegriffen werden kann. Entsorgung… Die in diesem Fernsehgerät eingebaute Projektionslampe ist quecksilberhaltig. Entsorgen Sie daher das ausgediente Fernsehgerät bzw. die Lampeneinheit gemäß den in Ihrem Land geltenden Vorschriften, oder geben Sie es direkt in einer Recycling-Stelle ab.

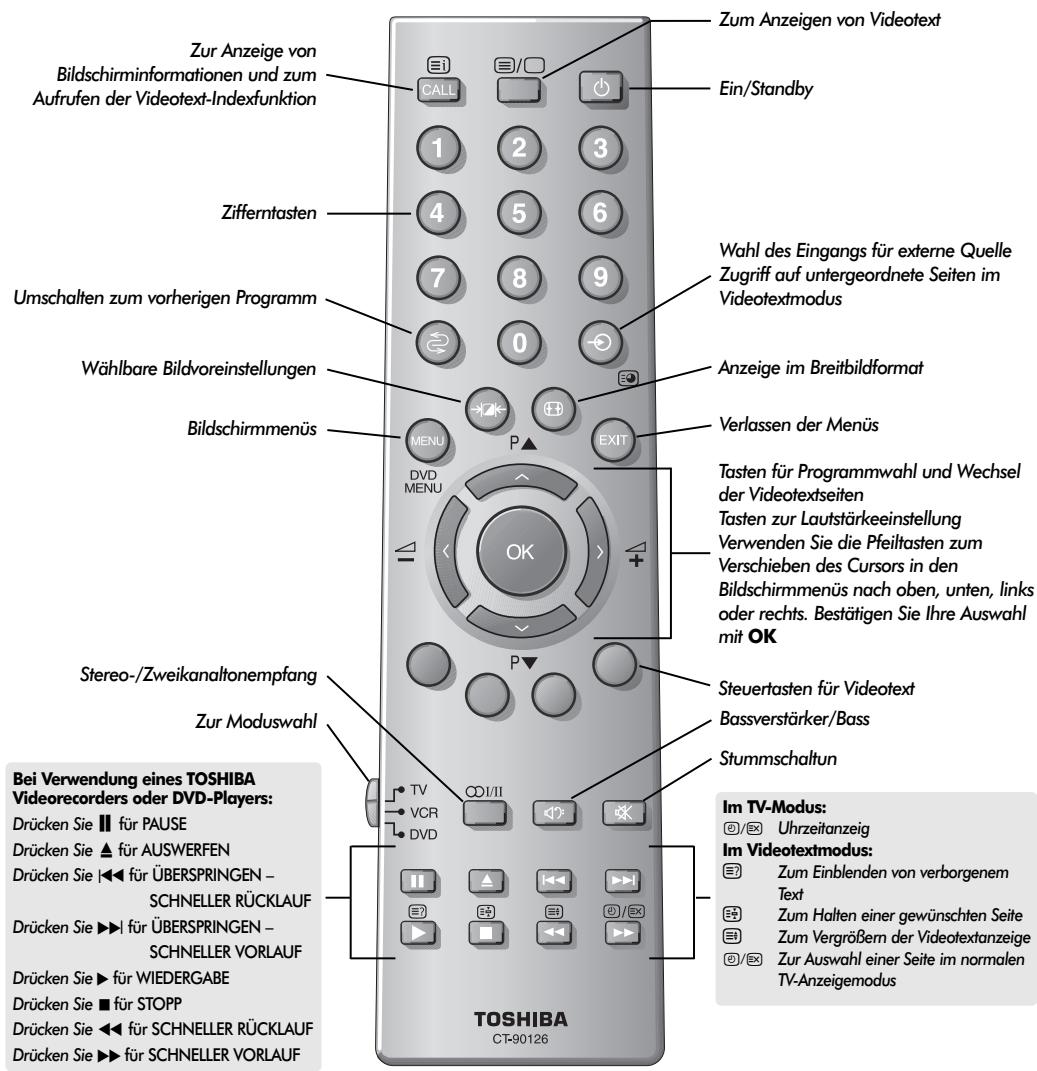

Die FernbedienungUP Eine übersichtliche Darstellung mit einer Erläuterung der einzelnen Tasten Ihrer Fernbedienung Zum Anzeigen von Videotext Zur Anzeige von Bildschirminformationen und zum Aufrufen der Videotext-Indexfunktion

Zifferntasten Wahl des Eingangs für externe Quelle Zugriff auf untergeordnete Seiten im Videotextmodus

Umschalten zum vorherigen Programm

Tasten für Programmwahl und Wechsel der Videotextseiten Tasten zur Lautstärkeeinstellung Verwenden Sie die Pfeiltasten zum Verschieben des Cursors in den Bildschirmmenüs nach oben, unten, links oder rechts. Bestätigen Sie Ihre Auswahl mit OK Stereo-/Zweikanaltonempfang

Steuertasten für Videotext Bassverstärker/Bass

Bei Verwendung eines TOSHIBA Videorecorders oder DVD-Players: Drücken Sie für PAUSE Drücken Sie für AUSWERFEN Drücken Sie l für ÜBERSPRINGEN – SCHNELLER RÜCKLAUF Drücken Sie l für ÜBERSPRINGEN – SCHNELLER VORLAUF Drücken Sie für WIEDERGABE Drücken Sie für STOPP Drücken Sie für SCHNELLER RÜCKLAUF Drücken Sie

für SCHNELLER VORLAUF Im TV-Modus: 8/9 Uhrzeitanzeig Im Videotextmodus: Zum Einblenden von verborgenem Text Zum Halten einer gewünschten Seite Zum Vergrößern der Videotextanzeige 8/9 Zur Auswahl einer Seite im normalen TV-Anzeigemodus

Einlegen der Batterien und wirksame Reichweite der Fernbedienung Nehmen Sie die Batterieabdeckung ab, so dass das Batteriefach sichtbar wird, und legen Sie die Batterien mit der richtigen Polarität ein. Geeignete Batterietypen für diese Fernbedienung sind UM-4, AAA, IEC R03 mit jeweils 1,5 V. In der Fernbedienung dürfen nicht gleichzeitig entladene und neue Batterien oder unterschiedliche Batterietypen verwendet werden. Wechseln Sie verbrauchte Batterien sofort aus, anderenfalls könnte das Batteriefach durch auslaufende Säure beschädigt werden. Geben Sie Altbatterien an einem dafür gekennzeichneten Entsorgungsplatz ab. Die Leistung der Fernbedienung verschlechtert sich ab einer Entfernung von 5 m bzw. außerhalb eines Winkels von 30° zum Mittelpunkt des Fernsehgerätes.

Anzeige im Breitbildformat

Wählbare Bildvoreinstellungen

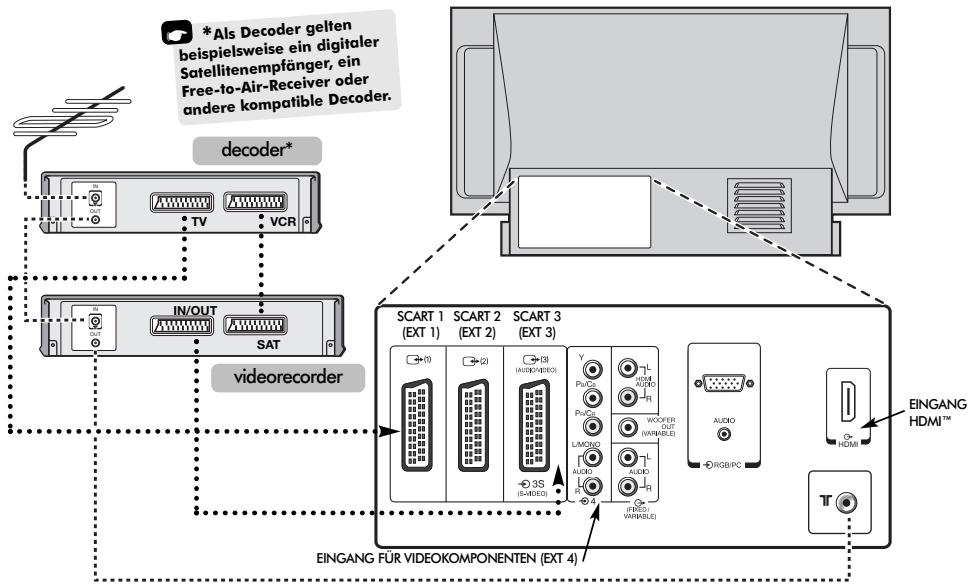

Anschluss externer Geräte Schalten Sie alle Netzschalter aus, bevor Sie externe Geräte anschließen. Falls das betreffende Gerät über keinen Netzschalter verfügt, ziehen Sie den Netzstecker aus der Steckdose. ten

gel ☛ *Als Decoder ein digitaler

beispielsweise nger, ein Satellitenempfä iver oder Free-to-Air-Rece ible Decoder. pat andere kom

WIR EMPFEHLEN IHNEN, NACH MÖGLICHKEIT AUSSER EINEM ANTENNENKABEL AUCH SCART-KABEL ZU VERWENDEN.

HDMI™ (High-Definition Multimedia Interface) ist eine Schnittstelle für DVD-Player, Decoder oder Elektrogeräte mit digitalem Audio- und Videoausgang. HDMI ist für hochauflösende 1080i-Videosignale optimiert, kann jedoch auch 480i-, 480p- und 720p-Signale verarbeiten und anzeigen.

Antennenkabel: Schließen Sie das Antennenkabel an die Antennenbuchse an der Rückseite des Fernsehgerätes an. Bei Verwendung eines Decoders* und/oder eines Videorecorders ist zu beachten, dass das Antennenkabel über den Decoder und/oder den Videorecorder mit dem Fernsehgerät verbunden werden muss.

An der Rückseite des Fernsehgerätes können die unterschiedlichsten Geräte angeschlossen werden. Lesen Sie daher unbedingt für alle Zusatzgeräte vorher die Bedienungsanleitungen der jeweiligen Hersteller. Wir empfehlen Ihnen, SCART 1 für einen Decoder, SCART 2 fur sonstige Geräte zu nutzen und SCART 3 für einen Videorecorder.

SCART-Kabel: Verbinden Sie die Buchse IN/OUT des Videorecorders über ein SCART-Kabel mit dem Fernseher. Verbinden Sie die Buchse TV des Decoders über ein SCART-Kabel mit dem Fernseher. Verbinden Sie die Buchse SAT des Videorecorders mit der Buchse VCR am Decoder.

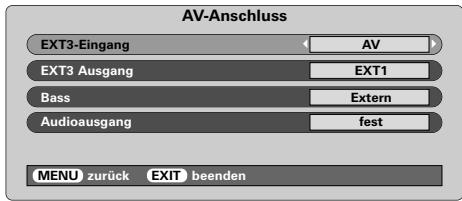

Beim Anschluss von S-VIDEO-Geräten muss die Einstellung INPUT für EXT3 entsprechend festgelegt werden. Siehe Seite 71. Wenn Ihr Fernsehgerät automatisch zur Anzeige der angeschlossenen Zusatzgeräte umgeschaltet wird, können Sie in den normalen TV-Modus zurückkehren, indem Sie die Taste mit der gewünschten Programmnummer drücken.

Schalten Sie vor Start der Funktion Automatische Sendersuche Ihren Decoder und Videorecorder auf Standby. Über die Phono-Anschlüsse neben den Buchsen COMPONENT VIDEO INPUT (Komponenten Videoeingang) können L- und R-Audiosignale eingespeist werden.

Um das jeweilige externe Gerät wieder aufzurufen, . Mit dieser Taste können Sie drücken Sie die Taste zwischen EXT1, EXT2, EXT3, EXT4C, EXT5, HDMI oder PC umschalten.

B Ein zusätzlicher fester/variabler Audioausgang ermöglicht den Anschluss einer passenden HiFi Anlage. Dazu muss die Option Lautsprecher im Ton-Menü auf Aus gestellt werden.

HDMI, das HDMI Logo und High-Definition Multimedia Interface sind Marken oder eingetragene Marken von HDMI Licensing, LLC.

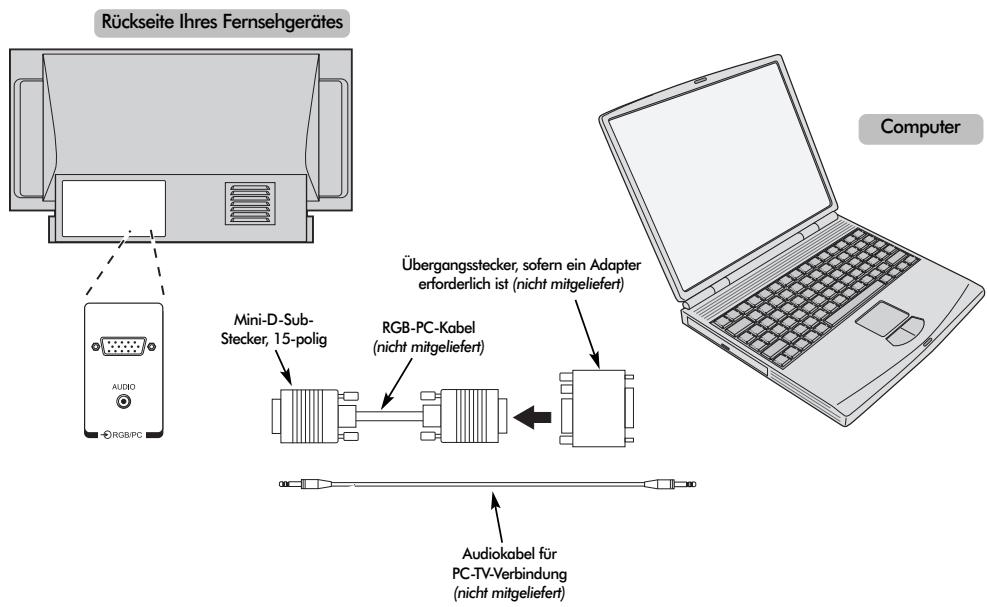

Anschließen eines Computers Schalten Sie alle Netzschalter aus, bevor Sie externe Geräte anschließen. Falls das betreffende Gerät über keinen Netzschalter verfügt, ziehen Sie den Netzstecker aus der Steckdose. Rückseite Ihres Fernsehgerätes

Übergangsstecker, sofern ein Adapter erforderlich ist (nicht mitgeliefert)

Mini-D-SubStecker, 15-polig

RGB-PC-Kabel (nicht mitgeliefert)

Audiokabel für PC-TV-Verbindung (nicht mitgeliefert)

Signaldaten für 15-poligen Mini-D-Sub-Stecker

Verbinden Sie das PC-Kabel des Computers mit dem PCAnschluss an der Rückseite des Fernsehgerätes. Drücken Sie die Taste auszuwählen.

Pinbelegung für RGB/PCAnschlussklemme

Folgende Signale können auf dem Bildschirm angezeigt werden: VGA: 640 x 480/60 Hz (VESA 480-60) SVGA: 800 x 600/60 Hz (VESA 600-60) XGA: 1024 x 768/60 Hz (VESA 768-60)

HINWEIS: Einige PC-Modelle können nicht an dieses Fernsehgerät angeschlossen werden.

NA Für Computer mit einem DOS/V-kompatiblen 15-poligen Mini-D-Sub-Anschluss wird kein Steckadapter benötigt.

NA (nicht angeschlossen)

An den Bildschirmrändern können unter Umständen Streifen erscheinen, oder Teile des Bildes können unscharf sein. Dieser Effekt ist auf die jeweilige Signalstärke zurückzuführen und stellt keine Fehlfunktion dar.

Bei ausgewähltern Eingang PC-Modus sind einige funktionen am Fernsehgerät nicht verfügbar, z.B. aus dem Menü EINSTELLUNG die option Manuelle Einstellung und aus dem Menü BILD die option Farbe, Farbton, DNR und Schwarzanp.

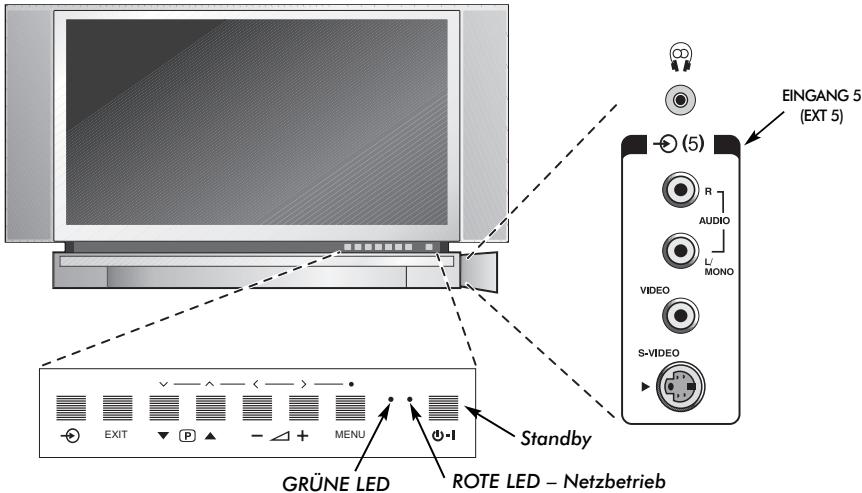

Anschlüsse und Bedienelemente Über die Buchsen, die sich hinter der Klappe an der rechten Seite des Fernsehgerätes befinden, können verschiedenste externe Geräte angeschlossen werden. Obwohl sich alle erforderlichen Anpassungen und Einstellungen an Ihrem Fernsehgerät mit der Fernbedienung vornehmen lassen, können Sie einige Funktionen auch über die Tasten an der Vorderseite des Gerätes bedienen.

EXIT MENU GRÜNE LED Standby ROTE LED – Netzbetrieb

Verwenden der Bedienelemente und Anschlüsse

Einschalten Wenn die rote LED-Anzeige nicht leuchtet, überprüfen Sie, ob der Netzstecker an die Stromversorgung angeschlossen ist. Wenn kein Bild erscheint, drücken Sie eine Zifferntaste auf der Fernbedienung, und warten Sie einige Sekunden.

Drücken Sie die Taste — einzustellen. Drücken Sie die Tasten wechseln.

auf der Fernbedienung, um das Drücken Sie die Taste Gerät in den Standby-Modus zu schalten. Um den Bildschirm wieder einzuschalten, drücken Sie erneut oder eine beliebige Zifferntaste. Unter Umständen dauert es einige Sekunden, bis das Bild erscheint.

j +, um die Lautstärke

e F f , um das Programm zu

Drücken Sie die Taste MENU auf der Fernbedienung und anschließend S, R bzw. Q oder P, um die Ton- und Bildeinstellungen anzupassen.

Die Einrichtung des Fernsehgerätes muss jetzt über die Bildschirmmenüs vorgenommen werden. Drücken Sie die Taste MENU auf der Fernbedienung, um die Menüs anzuzeigen.

Drücken Sie EXIT, um das Menü zu verlassen. Beim Anschluss eines Mono-Gerätes an EXT5, muss der Audio-Ausgang des entsprechenden Gerätes mit der Buchse L/Mono am Fernsehgerät verbunden werden.

In der Menüleiste am oberen Bildschirmrand sehen Sie fünf verschiedene Symbole für die einzelnen Funktionsmenüs. Wenn Sie mit Hilfe der Tasten S oder R die verschiedenen Symbole auswählen, werden jeweils die entsprechenden Optionen unterhalb der Menüleiste angezeigt.

-, bis Drücken Sie zur Auswahl des Eingangs die Taste gemäß der Beschreibung auf Seite 71 die Einstellung EXT5 angezeigt wird. Der Signaltyp wird vom Fernsehgerät automatisch erkannt.

Drücken Sie auf der Fernbedienung die Taste Q, um nach unten durch die Menüoptionen zu blättern. Mit den Tasten OK, S oder R können Sie anschließend die gewünschte Option auswählen. Befolgen Sie die Bildschirmanweisungen. Die Funktionen der einzelnen Menüs sind in dieser Bedienungsanleitung detailliert beschrieben.

Genauere Informationen entnehmen Sie bitte der Bedienungsanleitung des anzuschließenden Gerätes. Hinweis: Wenn Sie Kopfhörer anschließen, werden alle Lautsprecher stummgeschaltet.

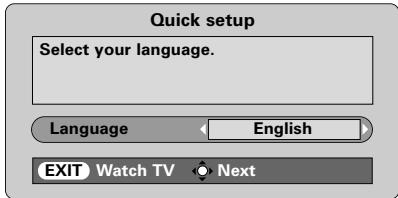

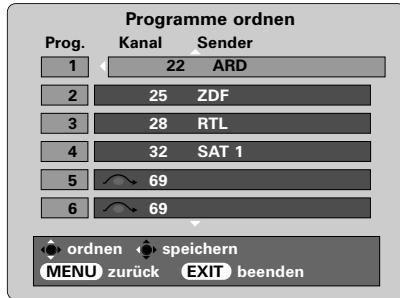

Sendereinstellung des Fernsehgerätes mit Schnelleinstellung, Sortieren der Programmplätze Schalten Sie vor dem Start des automatischen Sendersuchlaufs Ihren Decoder und Videorecorder in den Standby-modus, sofern diese Geräte angeschlossen sind. Nehmen Sie die Einstellung des Fernsehgerätes mit den Tasten der Fernbedienung vor, die in der Abbildung auf Seite 57 erläutert sind.

Schließen Sie den Fernseher an die Stromversorgung an. Der Begrüßungsbildschirm Quick setup erscheint.

Die Senderliste wird jetzt angezeigt. Markieren Sie mit Hilfe der Taste Q oder P den Sender, den Sie verschieben möchten, und drücken Sie die Taste R. Der ausgewählte Sender erscheint jetzt auf der rechten Seite des Bildschirms.

Wählen Sie Ihre Sprache mit den Tasten Soder R aus, und drücken Sie anschließend die Taste OK.

Wählen Sie dann mit den Tasten S oder R Ihr Land aus, und drücken Sie erneut OK.

Ihr System wurde jetzt ausgewählt. Wenn eine Auswahl erforderlich ist, drücken Sie R, um eines der angezeigten Systeme auszuwählen.

Drücken Sie die Taste OK. Autom. Sendersuche Sender :

Blättern Sie wieder mit den Tasten Q oder P durch die Liste, bis Sie die gewünschte Programmposition erreichen. Bei diesem Vorgang werden die übrigen Sender entsprechend verschoben.

Drücken Sie S zum Speichern ihres Programmplatzes. Wiederholen Sie den Vorgang bei Bedarf, und drücken Sie anschließend EXIT.

ordnen speichern MENU zurück EXIT beenden

B/G – Kontinentaleuropa, I – Großbritannien D/K – Osteuropa, L1, L2 – Frankreich

Falls das Fernsehgerät nicht mit einem SCARTKabel an einen Videorecorder/Decoder angeschlossen werden kann, oder falls Sie den Sender eines anderen Systems einstellen möchten, verwenden Sie zur Zuordnung der Programmpositionen die Funktion zur Manuelle Sendersuche, siehe Seite 62.

Jetzt wird nach allen Sendern gesucht, deren Signale empfangen werden. Durch einen Statusbalken wird der Fortschritt des Suchlaufs dynamisch angezeigt. Sie müssen erst warten, bis das Fernsehgerät den Suchlauf abgeschlossen hat. Nach Abschluss der Suche schaltet das Fernsehgerät automatisch auf den ersten Programmplatz um. Wenn das Bild undeutlich oder das Empfangssignal von dem betreffenden Sender auf diesem Programmplatz zu schwach ist, können Sie die Reihenfolge der Sender mit der Funktion Programme ordenen aus dem Bildschirmmenü ändern und diesem Sender einen hinteren Programmplatz zuweisen.

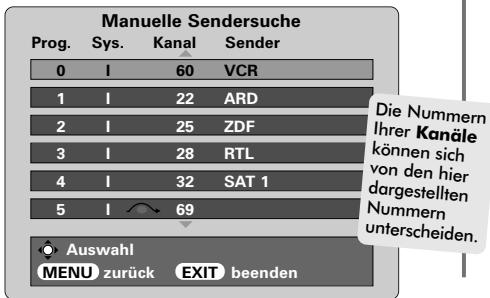

Manuelle Sendereinstellung Als Alternative zum automatischen Sendersuchlauf besteht für Ihr Fernsehgerät auch die Möglichkeit einer Manuelle Sendersuche. Beispiel: Das Fernsehgerät kann nicht per SCART-Kabel an einen Videorecorder/Decoder angeschlossen werden, oder Sie möchten einen Sender in einem anderen System einstellen (siehe Seite 61). Benutzen Sie die Tasten S und R, um sich innerhalb des Bildschirmmenüs zu bewegen und die entsprechende Option für die manuelle Einstellung auszuwählen.

Programm: Die Nummer, die auf der Fernbedienung gedrückt werden muss. System: Betrifft nur bestimmte Regionen. Siehe Seite 61. Farbsystem: Fabrikeinstellung ist Auto; diese sollte nur geändert werden, wenn Probleme zu erwarten sind, wie z.B. ein NTSC-Eingang von einem externen Gerät. Progr. Überspr.: Bedeutet, dass kein Sender gespeichert wurde oder die Funktion zum Überspringen des Kanals aktiviert wurde. Siehe Seite 63. Kanal: Die Nummer des Kanals, auf dem ein Sender übertragen wird. Suchen: Suche nach einem Signal im Frequenzbereich. Feineinstellung: Wird nur verwendet, wenn Störungen auftreten bzw. das Empfangssignal zu schwach ist. Siehe Seite 77. Sender: Sendername. Verwenden Sie die Tasten P oder Q und S oder R zur Eingabe einer Senderbezeichnung, die aus bis zu sieben Zeichen bestehen kann. So können Sie einem Decoder und Videorecorder im Fernsehgerät eine Programmposition zuweisen: Schalten Sie den Decoder ein, legen Sie eine bespielte Kassette in den Videorecorder ein, und drücken Sie PLAY (Wiedergabe). Nehmen Sie dann die manuelle Feineinstellung vor.

Drücken Sie die Taste MENU, und wählen Sie mit den Tasten S oder R das Menü EINSTELLUNG aus. Markieren Sie dann mit Hilfe der Taste Q die Option Manuelle Sendersuche, und drücken Sie zur Auswahl die Taste OK.

Drücken Sie OK, zur Auswahl. Wenn es sich um ein zu überspringendes Programm handelt, muss die Option Programme ordnen vor dem Speichern zurückgesetzt werden. Manuelle Sendersuche System 0

speichern MENU zurück

Markieren Sie den gewünschten Programmplatz mit der Taste P oder Q. Für den Videorecorder wird Prog. 0 empfohlen.

Drücken Sie zur Auswahl des Systems die Taste R und zum Wechseln der Einstellung die Tasten P oder Q (wenn notwendig siehe Seite 61).

Drücken Sie anschließend die Taste R, um die Option Suchen auszuwählen.

Drücken Sie P oder Q, um die Suche zu starten. Auf dem Bildschirm werden die jeweiligen Kanalnummern angezeigt.

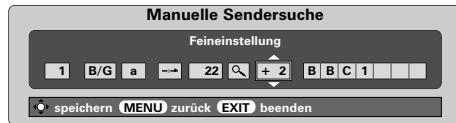

Manuelle Sendersuche Prog.

Manuelle Sendersuche Suchen

Die Nummern Ihrer Kanäle können sich von den hier dargestellten Nummern unterscheiden .

speichern MENU zurück

Jedes Signal wird auf dem Fernsehgerät angezeigt. Wenn es sich nicht um Ihren Videorecorder handelt, drücken Sie erneut die Taste P oder Q, um den Suchlauf neu zu starten.

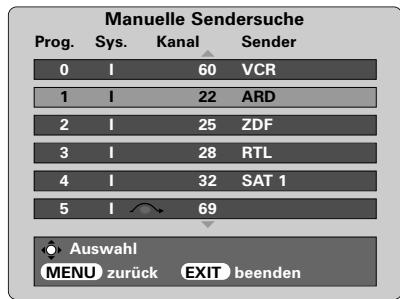

Manuelle Sendereinstellung Fortsetzung Überspringen von Programmen Wenn das Signal Ihres Videorecorders gefunden wird, drücken Sie die Taste R, um die Option Sender aufzurufen. Geben Sie mit Hilfe der Tasten P und Q sowie S und R die gewünschten Zeichen ein, z. B. VCR.

Überspringen von Programmen Um bestimmte Programme für die Anzeige zu sperren, können Sie die entsprechenden Programmplätze sperren. Die Fernbedienung muss ebenfalls unter Verschluss gehalten werden, da die Kanäle trotzdem noch mit den Programmwahltasten P oder Qaufgerufen werden können. Das Fernsehgerät kann dann über die Bedienfeldtasten an der Vorderseite wie gewohnt genutzt werden, die gesperrten Programmplätze werden dabei jedoch übersprungen und können nicht angezeigt werden.

Manuelle Sendersuche Sender 0

speichern MENU zurück

Drücken Sie zum Speichern die Taste OK.

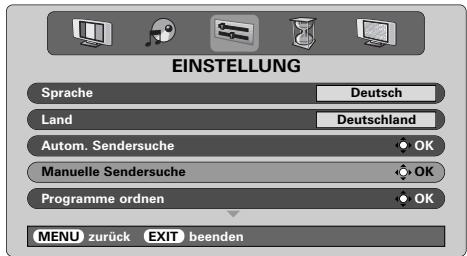

Wählen Sie aus dem Menü EINSTELLUNG die Option Manuelle Sendersuche.

Wiederholen Sie den Vorgang für jede Programmposition, die Sie einstellen möchten, oder drücken Sie die Taste MENU, um zur Liste der Kanäle zu wechseln, und wählen Sie die nächste einzustellende Nummer.

Manuelle Sendersuche Sys.

Drücken Sie nach Abschluss des Vorgangs die Taste EXIT.

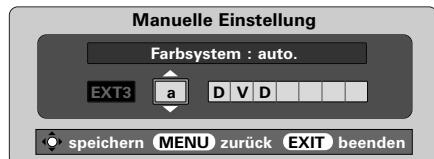

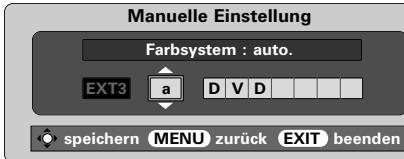

Um einen Namen für ein extern angeschlossenes Gerät festzulegen, z. B. DVD an EXT2, drücken Sie zur Auswahl von EXT2 die Taste - . Wählen Sie dann aus dem Menü EINSTELLUNG die Option Manuelle Einstellung. Drücken Sie OK.

Drücken Sie R, um die Option Sendername auszuwählen, und geben Sie dann mit Hilfe der Tasten P, Q, S ond R die gewünschten Zeichen ein.

Markieren Sie mit Hilfe der Taste P oder Q die zu sperrende Programmposition, und drücken Sie zur Auswahl die Taste OK.

Drücken Sie die Taste R, um die Option Progr. Überspr. auszuwählen.

Mit der P- oder der Q-Taste wird Progr. Überspr. eingeschaltet. Drücken Sie OK.

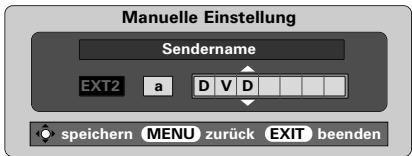

Manuelle Einstellung Sendername EXT2

speichern MENU zurück

Eine gesperrte Programmposition wird auf dem Bildschirm durch das Symbol gekennzeichnet.

Drücken Sie OK und dann EXIT. Wenn anschließend EXT2 ausgewählt wird, erscheint auf dem Bildschirm die Anzeige EXT2 DVD. Durch Drücken der Taste OK kann auf dem Bildschirm jederzeit eine Liste mit allen gespeicherten Programmen und extern angeschlossenen Geräten angezeigt werden. Drücken Sie zum Markieren die Tasten P und Q und zur Auswahl die Taste OK.

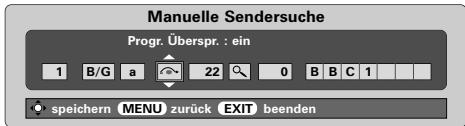

Manuelle Sendersuche Progr. Überspr. : ein 1

speichern MENU zurück

Drücken Sie die Taste MENU, und wiederholen Sie Schritt 2, oder drücken Sie die Taste EXIT. Jeder Programmplatz muss einzeln ausgewählt werden. Wiederholen Sie Progr. Überspr. aus, für jeden gewünschten Programmplatz. Gesperrte Programme können nicht mehr mit P (P) und P (Q) oder über die Tasten an der Vorderseite des Fernsehgerätes angewählt werden. Der Zugriff über die Zifferntasten der Fernbedienung ist jedoch trotzdem noch möglich.

Dieses Fernsehgerät verfügt über eine Funktion zur direkten HINWEIS Kanaleingabe. Dazu müssen Sie die Kanalnummern kennen. Wählen Sie dazu das Menü Manuelle Sendersuche aus Schritt 3. Geben Sie dann die gewünschte Programmnummer, das System, und dann die Nummer des entsprechenden Kanal ein. Drücken Sie zum Speichern der Eingabe die Taste OK.

Automatischer Sendersuchlauf, Allgemeine Bedienelemente, Uhrzeitanzeige, Stereo- und Zweikanaltonsendungen Verwenden des autom. Sendersuche 1

Auswahl von Programmplätzen

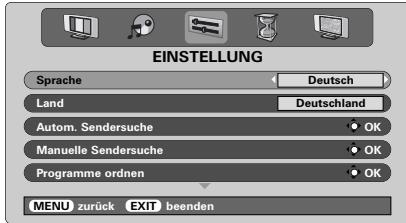

Um die Sendereinstellung am Fernsehgerät mit der Funktion Autom. Sendersuche vorzunehmen, drücken Sie die Taste MENU und wählen Sie dann mit S oder R das Menü EINSTELLUNG aus.

Verwenden Sie zur Auswahl eines Programmplatzes die Zifferntasten auf der Fernbedienung. Geben Sie für Programmnummern unter unter 10 jeweils 0 und die gewünschte Nummer ein, z. B. 01 für Programm 1. Programme können ebenfalls mit Hilfe der Tasten P und P (Q) gewählt werden.

Wenn Sie Bildschirminformationen anzeigen möchten, beispielsweise den Programmplatz, den Eingangsmodus oder den Stereo/Mono-Signalmodus, drücken Sie die Taste CALL.

Drücken Sie die Taste Q, um die Menüoption Sprache zu markieren. Zur Auswahl verwenden Sie die Taste S oder R.

Drücken Sie die Taste Q um die Menüoption Land zu markieren. Wählen Sie dann mit den Tasten Soder R eine Ländereinstellung aus.

Um wieder zum vorherigen Programm umzuschalten, drücken Sie die Taste ^ .

Die Uhrzeitanzeige Die Option Uhrzeitanzeige ermöglicht die Anzeige der aktuellen (Videotext) Uhrzeit auf dem Bildschirm. Wenn Sie während einer Fernsehsendung die Tasten

8/9 auf der Fernbedienung drücken, wird die genaue

vom Sender übertragene Uhrzeit eingeblendet. Diese Anzeige wird nach etwa 5 Sekunden wieder ausgeblendet.

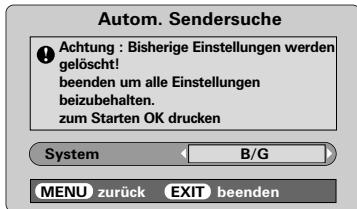

Drücken Sie die Taste Q , um die Funktion Autom. Sendersuche zu markieren. Drücken Sie jetzt OK.

Übertragungen in Stereo und Zweikanalton

Achtung : Bisherige Einstellungen werden gelöscht! beenden um alle Einstellungen beizubehalten. zum Starten OK drucken

Wenn Sendungen in Stereo oder mit Zweikanalton übertragen werden, wird für einige Sekunden die Anzeige Stereo oder 2-Kanalton am Bildschirm eingeblendet. Diese Anzeige erscheint kurzzeitig nach jedem Umschalten der Programme. Falls kein Stereo-Ton gesendet wird, wird statt dessen das Wort Mono eingeblendet.

Ihr System wurde jetzt ausgewählt. Wenn eine weitere Auswahloption verfügbar ist, drücken Sie S oder R, um eines der angezeigten Systeme auszuwählen. Drücken Sie nach Abschluss des Vorgangs die Taste OK.

Stereo… Drücken Sie oder Mono.

O I/II zur Auswahl von Stereo

Zweisprachig… Zweisprachige Sendungen (Zweikanalton) sind relativ selten. Bei einer solchen Sendung wird die Anzeige 2-Kanalton eingeblendet. Wählen Sie die gewünschte Programmnummer. Wenn die Anzeige 2-Kanalton eingeblendet wird, können Sie mit der Taste I/II zwischen Sprache 1, Sprache 2 oder Mono wählen.

B/G – Kontinentaleuropa, I – Großbritannien D/K – Osteuropa, L1, L2 – Frankreich

O Sie müssen erst warten, bis das Fernsehgerät den Suchlauf abgeschlossen hat. Nach Abschluss der Suche schaltet das Fernsehgerät automatisch auf den ersten Programmplatz um. Unter Umständen empfangen Sie von bestimmten Sendern jedoch nur ein schwaches Bildsignal. Sie können daher die Reihenfolge der Sender mit Hilfe der Funktion Programme ordnen ändern. Siehe Seite 61.

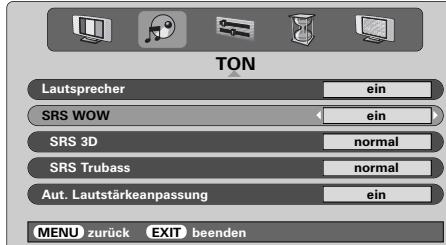

Toneinstellung, WOW™ Soundeffekt WOW™ Soundeffekt

Toneinstellung Lautstärke Drücken Sie die Taste Lautstärke anzupassen.

Mit WOW™ kann das gesendete TV-Stereosignal in einen vollen, virtuellen Raumklang umgewandelt und über die Lautsprecher des Fernsehers ausgegeben werden. Diese Funktionen sind allerdings nicht verfügbar, wenn Sendungen in Mono übertragen werden oder die Option SRS WOW nicht ausgewählt ist.

j — ( S) oder j + ( R), um die

Stummschaltung einmal, um den Ton Drücken Sie die Stummschaltungstaste auszuschalten und ein zweites Mal, um den Ton wieder einzuschalten.

Mit SRS WOW wird der virtuelle Surround-Soundeffekt eingeschaltet. Bei Auswahl der Einstellung ein kann mit SRS 3D ein etwas weicherer Sound eingestellt und mit SRS Trubass Trubass die Klangtiefe verändert werden.

Wenn ein aktiver Super Woofer angeschlossen ist (am Anschluss Woofer Out an der Rückseite des Fernsehers), gesteuert werden, kann dieser nur dann mit der Taste wenn Bass Extern ausgewählt wurde. Gehen Sie dazu im Einstellung Menü auf AV-Anschluss und mit der Taste Q auf den Eintrag Bass. Wählen Sie anschließend mit den Tasten S bzw. R die Option Extern.

Drücken Sie P oder Q, bis die Option SRS WOW markiert ist. Drücken Sie dann S oder R, um ein oder aus einzustellen.

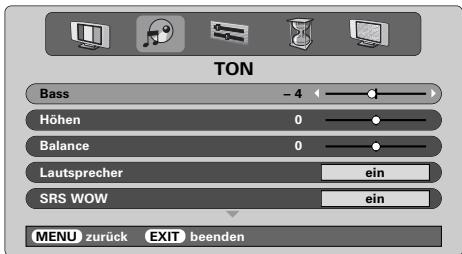

TON Bass-, Höhen- und Balance-Regelung

Aut. Lautstärkeanpassung

Drücken Sie die Taste MENU, und wählen Sie das Menü TON aus.

Drücken Sie die Taste MENU und S oder R, um die Option TON auszuwählen

Drücken Sie zur Auswahl der Option Bass, Höhen oder Balance die Taste Q. Drücken Sie dann zur Übernahme der Einstellung die Taste S oder R.

Drücken Sie anschließend Q, bis SRS 3D markiert ist. Durch Drücken der Taste S oder R können Sie dann wahlweise den Modus normal oder Weich einstellen. Markieren Sie die Option SRS Trubass, und wählen Sie mit S oder R je nach Bedarf die Einstellung normal oder Weich.

Aut. Lautstärkeanpassung® Mit der Funktion Aut. Lautstärkeanpassung werden hohe Lautstärkepegel begrenzt und extreme Lautstärkeschwankungen verhindert, die beim Umschalten des Kanals oder beim Einblenden eines Werbeblocks während einer Sendung auftreten können.

Wenn Sie ein HiFi-Gerät anschließen, müssen Sie die Option Lautsprecher auf aus stellen. Anschließend wählen Sie im Menü AV-Anschluss für den Audio-Ausgang die Option fest oder variabel.

Drücken Sie die Taste MENU, und wählen Sie das Menü TON aus. Drücken Sie P oder Q, bis die Option Aut. Lautstärkeanpassung markiert ist. Drücken Sie dann S oder R, um ein oder aus einzustellen.

WOW, SRS und das  Symbol sind Marken von SRS Labs, Inc. WOW Technologie wurde mit Genehmigung von SRS Labs. Inc. integriert.

Bassverstärker – für eine bessere Klangtiefe und anschließend S oder R, um den Drücken Sie die Taste Effekt entsprechend anzupassen. Ein merklicher Unterschied ist nur bei Musik mit starken Bässen hörbar. Drücken Sie erneut , um den Bassverstärker zu deaktivieren. die Taste

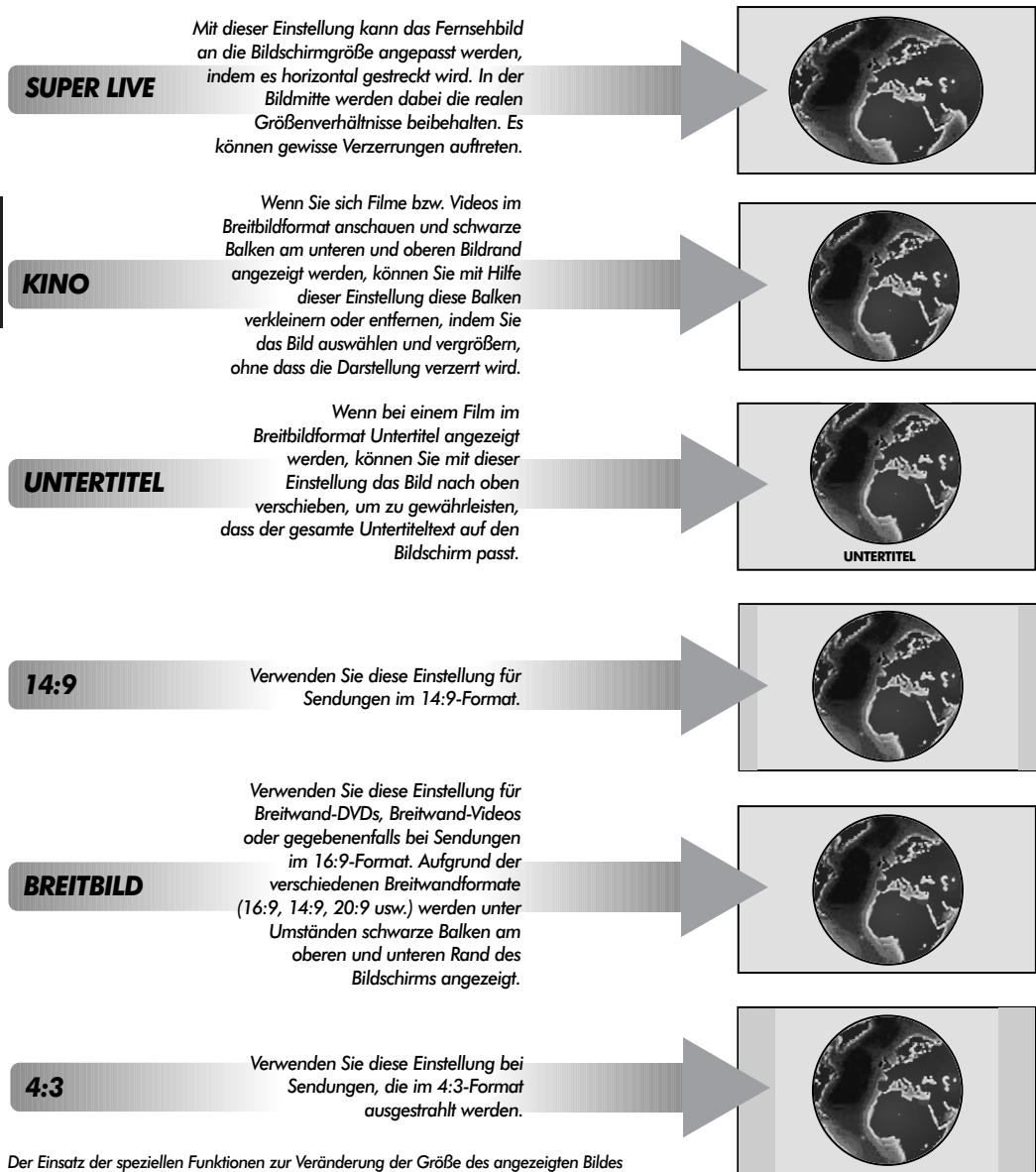

Anzeige im Breitbildformat In Abhängigkeit von der Art der jeweiligen Fernsehübertragung können Sie sich Sendungen in verschiedenen Bildformaten anschauen. Drücken Sie bei Bedarf jeweils die Taste , um zwischen den Bildformaten Super Live, Kino, Untertitel, 14:9, Breitbild und 4:3 umzuschalten. Hinweis: Bei jedem Drücken der Taste MENU ändert sich die jeweilige Bildformateinstellung, während die Menüs weiterhin auf dem Bildschirm sichtbar bleiben. Dadurch wird gewährleistet, dass die Menüs nicht über die Grenzen des sichtbaren Bildschirmbereiches hinausragen.

SUPER LIVE Mit dieser Einstellung kann das Fernsehbild an die Bildschirmgröße angepasst werden, indem es horizontal gestreckt wird. In der Bildmitte werden dabei die realen Größenverhältnisse beibehalten. Es können gewisse Verzerrungen auftreten.

KINO Wenn Sie sich Filme bzw. Videos im Breitbildformat anschauen und schwarze Balken am unteren und oberen Bildrand angezeigt werden, können Sie mit Hilfe dieser Einstellung diese Balken verkleinern oder entfernen, indem Sie das Bild auswählen und vergrößern, ohne dass die Darstellung verzerrt wird.

UNTERTITEL Wenn bei einem Film im Breitbildformat Untertitel angezeigt werden, können Sie mit dieser Einstellung das Bild nach oben verschieben, um zu gewährleisten, dass der gesamte Untertiteltext auf den Bildschirm passt.

Verwenden Sie diese Einstellung für Sendungen im 14:9-Format.

Verwenden Sie diese Einstellung für Breitwand-DVDs, Breitwand-Videos oder gegebenenfalls bei Sendungen im 16:9-Format. Aufgrund der verschiedenen Breitwandformate (16:9, 14:9, 20:9 usw.) werden unter Umständen schwarze Balken am oberen und unteren Rand des Bildschirms angezeigt.

Verwenden Sie diese Einstellung bei Sendungen, die im 4:3-Format ausgestrahlt werden.

Der Einsatz der speziellen Funktionen zur Veränderung der Größe des angezeigten Bildes (d. h. Ändern des Verhältnisses der Bildhöhe zur Bildbreite) zum Zweck einer öffentlichen Vorführung oder zur Erzielung eines kommerziellen Gewinns kann eine Verletzung von Urheberrechtsgesetzen darstellen.

UNTERTITEL Bildeinstellung Bildposition

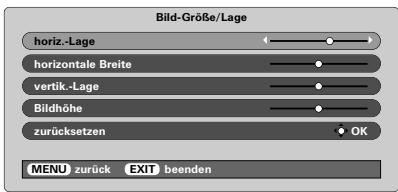

BILD Die Bildposition kann individuell angepasst werden. Teilweise ist dies bei externen Quellen hilfreich.

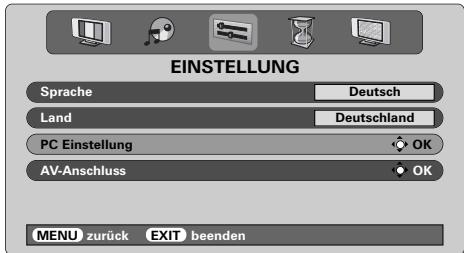

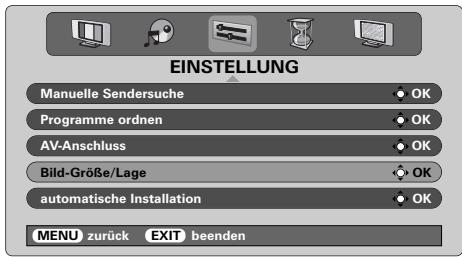

Wählen Sie das Menü EINSTELLUNG, und drücken Sie die Taste Q, bis die Einstellung Bild-Größe/Lage markiert ist.

EINSTELLUNG OK Programme ordnen

automatische Installation

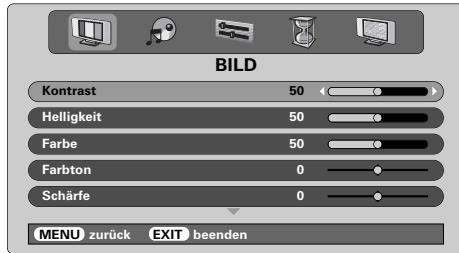

Verwenden Sie zur Einstellung von Kontrast, Helligkeit, Farbe, Farbton und Shärfe die Taste S oder R. Eine Einstellung des Farbtons bei NTSC-Signalen von einem NTSC-Videorekorder oder DVD-Player kann nur vorgenommen werden, wenn der Farbmodus auf AUTO oder NTSC gestellt ist.

Drücken Sie OK, um die verfügbaren Optionen für das ausgewählte Bildformat anzuzeigen.

Digitale Rauschminderung (DNR)

Wählen Sie die gewünschte Option durch Drucken der Tasten P und Q aus, und nehmen Sie die Einstellung jeweils mit Hilfe der Tasten S und R vor.

DNR führt zu einer "weicheren" Bilddarstellung bei einem schwachen Signal zur Reduzierung störender Effekte.

Die angezeigten Optionen ändern sich in Abhängigkeit vorn gewählten Breitbildformat sowie bei der Bildanzeige über angeschlossene Geräte. Im Modus Kino: Bild-Größe/Lage

Wählen Sie DNR aus dem Menü BILD und nehmen Sie mit den Tasten S bzw.R die Einstellung vor. Die Unterschiede sind nicht immer wahrnehmbar (die besten Ergebnisse erzielen Sie bei niedrigen Einstellungen. Bei zu hohen Einstellungen kann sich die Bildqualität verschlechtern).

horizontale Breite vertik.-Lage Bildhöhe zurücksetzen

Mit der Einstellung Schwarzanp. erfolgt eine Verstärkung von dunklen Bereichen des Bildes, was die Bildschärfe verbessert.

Um das Gerät auf die werkseitigen Standardeinstellungen zurückzusetzen, wählen Sie im Menü Bild-Größe/Lage die Option zurücksetzen, und drücken Sie dann die Taste OK.

Bildvoreinstellungen Dieses Fernsehgerät bietet die Möglichkeit, individuelle Bildeinstellungen zu speichern. Drücken Sie , um die verfügbaren Bildmodi anzuzeigen:

Tag, Abend und Nacht sind voreingestellte Optionen. Unter eigene Einstellung können Ihre eigenen Einstellungen gespeichert werden:

Wählen Sie das Menü BILD.

Wählen Sie das Menü BILD, und drücken Sie die Taste Q, bis die Einstellung Schwarzanp. markiert ist.

Drücken Sie die Tasten S oder R, um die Einstellung ein oder aus auszuwählen Die Stärke dieses Effekts ist von der jeweiligen Sendung abhängig und am besten bei dunklen Farben sichtbar.

Manuelle Sendersuche

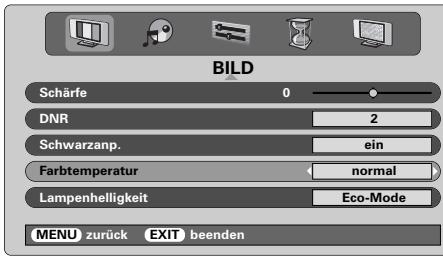

Bildeinstellung Fortsetzung Farbtemperatur

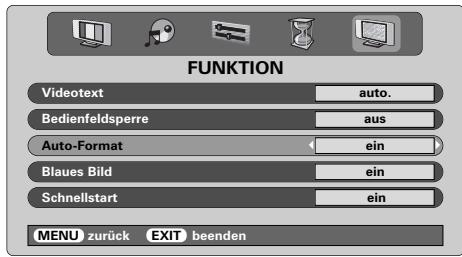

Automatische Formatierung (Breitbild)

Durch die Einstellung Farbtemperatur kann ein Bild "wärmer" oder "kühler" dargestellt werden, indem jeweils der rote oder blaue Farbanteil des Bildes erhöht wird.

Wenn dieses Fernsehgerät ein Signal in einem echten Breitbildformat empfängt und die Einstellung Auto-Format aktiviert ist ein, wird die Sendung unabhängig von der aktuellen Bildformateinstellung des Fernsehers automatisch im Breitbildformat angezeigt.

Wählen Sie das Menü BILD, und drücken Sie die Taste Q, bis die Einstellung Farbtemperatur markiert ist.

Wählen Sie mit Hilfe der Tasten S und R je nach Bedarf die Einstellung normal, warm oder kalt.

FUNKTION BILD Schärfe

Wählen Sie aus dem Menü FUNKTION die Option Auto-Format und anschließend die Einstellung ein oder aus.

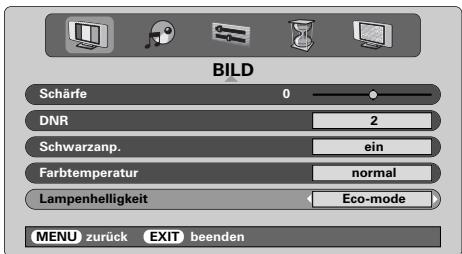

Im Lampenhelligkeit stehen zwei Optionen zur Auswahl. Der Modus Hell sollte in den Fällen gewählt werden, in denen die normale Bildschirmhelligkeit nicht ausreicht und daher verstärkt werden muss, beispielsweise in Räumen mit starker Beleuchtung oder Lichteinstrahlung. Bei Wahl des Modus Eco-mode verringert sich hingegen der Verschleiß der Projektionslampe. Da sich somit auch die Lebensdauer der Lampe verlängert, sollte nach Möglichkeit dieser Modus für die Lampe gewählt werden.

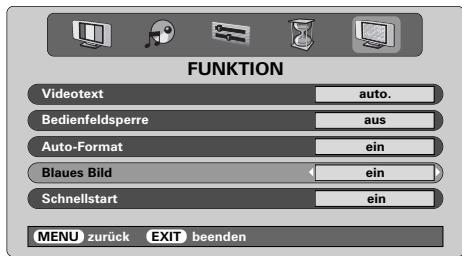

Bei Auswahl der Einstellung Blaues Bild wird bei einem fehlenden Empfangssignal ein grauer Bildschirm angezeigt und der Ton abgeschaltet.

Drücken Sie im Menü BILD die Taste Q, bis die Option Lampenhelligkeit markiert ist.

Drücken Sie dann S oder R, um je nach Bedarf die Einstellung Hell oder Eco-mode auszuwählen.

Drücken Sie im Menü FUNKTION die Taste P oder Q, um die Option Blaues Bild zu markieren.

Drücken Sie dann die Taste S oder R, um die Funktion ein oder aus zu schalten.

Lampenhelligkeit MENU zurück

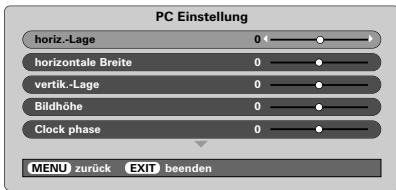

PC-Einstellungen – Bildposition, Taktphase, Abtasttakt, Zurücksetzen PC Einstellung

Bildposition Die Bildposition kann individuell angepasst werden.

Drücken Sie zur Auswahl von PC die Taste - . Wählen Sie dann aus dem Menü EINSTELLUNG die Option PC Einstellung.

Nehmen Sie dann die weitere Einstellung mit der Taste S oder R vor, bis die gewünschte Bildqualität erreicht ist.

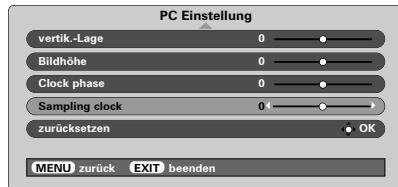

OK Mit der Funktion Sampling clock kann die Anzahl der Impulse pro Bildabtastung eingestellt werden. Dadurch können ggf. im Bild störende senkrechte Streifen beseitigt werden.

Drücken Sie OK. Wählen Sie die gewünschte Option durch Drucken der Tasten P und Q aus, und nehmen Sie die Einstellung jeweils mit Hilfe der Tasten S und R vor.

Drücken Sie im Menü EINSTELLUNG die Taste Q, um die Option PC Einstellung auszuwählen.

Drücken Sie OK, um die Auswahl zu bestätigen. Drücken Sie dann Q um die Option Sampling clock auszuwählen.

PC Einstellung horiz.-Lage

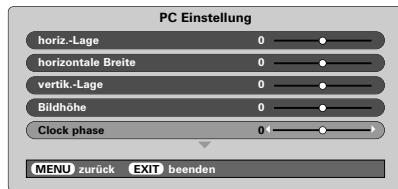

Mit der Funktion Clock phase kann ein PC-Signal an den Bildschirm des Fernsehers angeglichen werden. Durch Einstellung dieser Funktion können störende waagerechte Streifen und Unschärfen im Bild beseitigt werden.

Drücken Sie im Menü EINSTELLUNG die Taste Q, um die Option PC Einstellung auszuwählen.

Drücken Sie OK, um die Auswahl zu bestätigen. Drücken Sie dann Q, um die Option Clock phase auszuwählen.

Nehmen Sie dann die weitere Einstellung mit der Taste S oder R vor, bis die gewünschte Bildqualität erreicht ist.

Zurücksetzen Um das Gerät auf die werkseitigen Standardeinstellungen zurückzusetzen.

Drücken Sie im Menü EINSTELLUNG die Taste Q, um die Option PC Einstellung auszuwählen.

Drücken Sie OK, um die Auswahl zu bestätigen. Drücken Sie dann Q um die Option zurücksetzen auszuwählen.

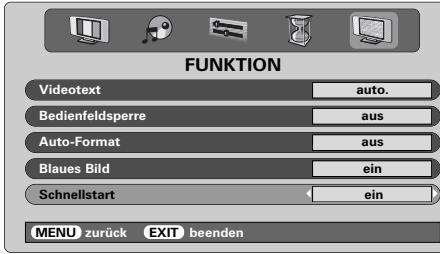

Schneller Neustart, Tastensperre, Timer Schneller Neustart

Bei aktivierter Option Schnellstart verbleibt die Projektionslampe nach dem Ausschalten des Fernsehgerätes noch einige Minuten lang im Energiesparmodus, so dass beim anschließenden erneuten Einschalten des Gerätes aus dem Standby-Betrieb sofort ein Bild erscheint. Wenn diese Einstellung hingegen deaktiviert ist, kann es unter Umständen einige Minuten dauern, bis das Bild erscheint. Während dieses Zeitraums sind außerdem Klickgeräusche zu hören, die durch das Zurücksetzen der Lampenfunktion verursacht werden und keine Fehlfunktion darstellen.

Das Fernsehgerät kann so eingestellt werden, dass es sich nach einer bestimmten Zeit automatisch ein- oder ausschaltet.

Drücken Sie im Menü FUNKTION die Taste P oder Q, um die Option Schnellstart auszuwählen.

Wählen Sie mit S oder R die Einstellung ein oder aus.

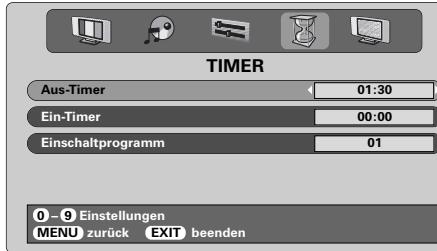

Drücken Sie die Taste MENU und S oder R, um das Menü TIMER auszuwählen.

0 – 9 Einstellungen MENU zurück EXIT beenden

Drücken Sie die Taste Q, um die Option Ein-Timer oder Aus-Timer auszuwählen. Stellen Sie die gewünschte Zeit mit den Nummerntasten ein. Um beispielsweise den Timer so einzustellen, dass das Fernsehgerät in anderthalb Stunden ausgeschaltet wird, geben Sie 01:30 ein, oder stellen Sie die Zeit in Intervallen van je 1 Minute mit der Taste R ein.

Drücken nach Einstellung des Aus-Timer die Taste EXIT, um den Vorgang zu beenden. Zur Einstellung des Ein-Timer drücken Sie die Taste Q, um die Einschaltprogrmm auszuwählen. Geben Sie dann die gewünschte Programmpositionsnummer ein, und drücken Sie , um das Fernsehgerät in den Standby-Modus zu schalten. Die GRÜNE Anzeige für den Ein-Timer an der Vorderseite des Fernsehgerätes leuchtet jetzt.

Wenn der Fernseher nach Wahl der Einstellung ein ausgeschaltet wird, bleibt der Bildschirm schwach beleuchtet, und die Lüfter laufen vorerst weiter. Dies ist keine Fehlfunktion, sondern die normale Funktionsweise von Schnellstart.

Wird der Fernseher in diesem Modus in den StandbyBetrieb geschaltet, ergibt sich ein relativ hoher Stromverbrauch im Ruhezustand. Durch Auswahl der Einstellung aus lässt sich somit der Energieverbrauch erheblich reduzieren.

Alle über SCART-Kabel angeschlossenen Zusatzgeräte müssen ebenfalls in den StandbyModus geschaltet werden, damit ihr Signal nicht auf dem Bildschirm angezeigt wird, wenn der Timer aktiviert wird.

Nachdem der Ein-Timer eingestellt wurde, kann das Fernsehgerät jederzeit mit der Taste eingeschaltet werden. Die grüne Anzeige für den On-Timer leuchtet so lange, bis die eingestellte Zeitspanne abgelaufen ist und der Fernseher durch den Timer mit dem gewählten Kanal eingeschaltet wird. Mit dieser Funktion können Sie beispielsweise verhindern, dass Sie Ihre Lieblingssendung verpassen.

Mit der Bedienfeldsperre werden die Bedienelemente an der Vorderseite des Fernsehgerätes gesperrt. Alle Tasten der Fernbedienung sind jedoch weiterhin nutzbar.

Wählen Sie aus FUNKTION die Option Bedienfeldsperre und anschließend mit Hilfe der Taste S oder R die Einstellung ein oder aus.

Bei aktivierter Bedienfeldsperre wird eine entsprechende Erinnerungsmeldung angezeigt, sobald eine Funktionstaste am vorderen Bedienfeld gedrückt wird. Nachdem das Fernsehgerät ausgeschaltet wurde, kann es NUR mit der Fernbedienung wieder aus dem Standby-Betrieb heraus eingeschaltet werden.

Um den Ein-Timer zu deaktivieren, geben Sie in jeder Position einschließlich der Programmposition eine Null ein.

Auswahl der Eingänge und AV-Anschlüsse Einrichten der EINGÄNGE und AUSGÄNGE des Gerätes, damit an Ihrem Fernsehgerät angeschlossene Geräte korrekt erkannt werden. Eine übersichtliche Darstellung der hinteren Anschlüsse finden Sie auf Seite 58. Falls im Bild keine Farben angezeigt werden, aktivieren Sie die jeweils andere Einstellung.

Die meisten Videorecorder und Decoder senden über das SCART-Kabel ein Signal an das Fernsehgerät, so dass automatisch die richtige Eingangsbuchse aktiviert wird. Sie können jedoch ebenfalls auf der Fernbedienung die Taste zur Auswahl externer. Quellen drücken, bis das Bild vom angeschlossenen Gerät sichtbar ist. Diese Taste muss zur Anzeige von Anschlussgeräten am EINGANG FÜR VIDEOKOMPONENTEN (EXT4) verwendet werden.

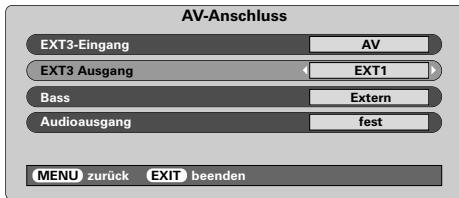

Auswahl des AUSGANGSsignals für SCART 3

Diese Funktion kann verwendet werden, wenn das Fernsehgerät nicht automatisch umschaltet.

Hiermit können Sie die an SCART 3 angeschlossene Ausgabequelle auswählen. Um beispielsweise Sendungen in Stereo von einem Stereo-Decoder aufzunehmen, müssen Sie den Stereo-Decoder an SCART 1 und den Stereo-Videorecorder an SCART 3 anschließen und dann EXT1 als EXT3 Ausgang auswählen. Das über SCART 1 empfangene Signal wird somit direkt über SCART 3 ausgegeben.

Drücken Sie die Taste , um 1, 2, 4C, 5 (EXT 1-5), HDMI oder PC auszuwählen.

Bei Wahl der Einstellung HDMI™ wird das Signal des Gerätes angezeigt, das am HDMI-Eingang an der Rückseite des Fernsehgerätes angeschlossen ist. Optimale Ergebnisse mit HDMI werden bei hochauflösenden 1080i-Videosignalen erzielt.

PC zeigt das Signal des Computers an, der am Eingang RGB/PC an der Rückseite des Fernsehgerätes angeschlossen ist.

Wählen Sie AV-Anschluss. AV-Anschluss

Um wieder in den TV-Modus zu schalten, drücken oder eine der Sie erneut die Taste Programmtasten auf der Fernbedienung.

Zum Aufrufen des Menüs EXT müssen Sie die Taste gedrückt halten.

Auswahl des EINGANGSsignals Hiermit wird die Art des Signals bestimmt, das an SCART 3 (EXT3) an der Rückseite des Fernsehgerätes geleitet wird. Informationen zu den angeschlossenen Geräten können Sie der Bedienungsanleitung der jeweiligen Hersteller entnehmen.

Wählen Sie das Menü EINSTELLUNG, und drücken Sie die Taste Q, bis die Einstellung AV-Anschluss markiert ist, denn drücken Sie die Taste OK. Wählen Sie mit den Tasten S oder R die Option AV oder S-VIDEO als erforderlichen Eingang für EXT3 aus.

Mit Hilfe der Tasten S und R können Sie die Option EXT3 Ausgang folgendermaßen einstellen: TV = die letzte Programmauswahl am Fernsehgerät. Monitor = das auf dem Bildschirm angezeigte Bild. EXT1 = das Bild des an SCART 1 angeschlossenen Gerätes. EXT2 = das Bild des an SCART 2 angeschlossenen Gerätes. EXT5 = Das Bild des an den seitlichen Eingangsbuchsen angeschlossenen Gerätes.

HDMI, das HDMI Logo und High-Definition Multimedia Interface sind Marken oder eingetragene Marken von HDMI Licensing, LLC.

Auswahl des Eingangs

AV EXT3 Ausgang Bass

Ein S wie in 3S (EXT 3S) bedeutet, dass der Eingang für ein S-Video-Signal eingerichtet wurde.

Videotext – Einrichtung, allgemeine Informationen, Auto-Modus Dieses Fernsehgerät verfügt über einen Videotext-Speicher mit einer Kapazität von mehreren Seiten. Es kann daher einen Moment dauern, bis der Videotext geladen wird. Es sind zwei Anzeigemodi für die Textanzeige wählbar: auto. zeigt bei entsprechender Verfügbarkeit den so genannten Toptext an. Mit Normaltext können Sie Ihre Lieblingsseiten speichern. Im Modus Normaltext werden auf dieser Seite die gegenwärtig unter der ROTEN Taste gespeicherten Seitennummern angezeigt.

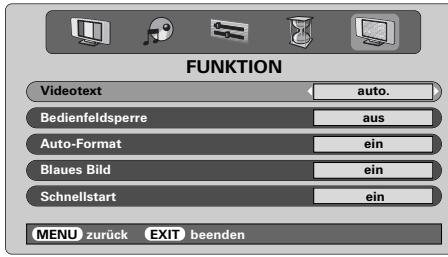

Auswahl des Anzeigemodus

Der Zeichensatz für den Videotext wird automatisch mit der im Menü EINSTELLUNG ausgewählten Sprache eingestellt.

Wählen Sie aus dem Menü FUNKTION die Option Videotext.

Wählen Sie mit den Tasten S oder R den Modus auto. oder Normaltext, und drücken Sie dann EXIT.

In beiden Modi können Sie jede Videotextseite durch Eingabe einer dreistelligen Seitennummer über die Zifferntasten der Fernbedienung aufrufen. Sie können zur Seitenanwahl ebenfalls die farbigen Tasten oder die Taste P ( P ) für den Sprung zur nächsten Seite bzw. P ( Q ) zur Wahl der vorherigen Seite verwenden.

Untergeordnete Seiten Untergeordnete Seiten werden gegebenenfalls automatisch in den Speicher geladen, ohne dass sich die auf dem Bildschirm angezeigte Seite ändert. Für den Zugriff auf die Unterseiten drücken Sie die Taste ( ) und anschließend P oder Q für die Anzeige der Seiten. An der Seite des Bildschirmes erscheint ein Balken mit Ziffern.

Die momentan angezeigte Unterseite wird jeweils markiert. Wenn durch das Fernsehgerät weitere Unterseiten geladen werden, ändert sich die Farbe der Nummern. Durch die neue Farbe wird angezeigt, dass diese Seiten in den Speicher geladen wurden.

Diese Unterseiten bleiben so lange für die Anzeige verfügbar, bis eine andere Seite gewählt wird oder im normalen TV-Modus der Kanal gewechselt wird.

Videotext-Informationen Die Taste

Auswahl von Seiten im Auto-Modus

/ Drücken Sie die Taste , um den Videotext aufzurufen. Drücken Sie die Taste erneut, um die normale Bildschirmanzeige mit dem Videotext zu überlagern. Drücken Sie die Taste zum dritten Mal, um in den normalen TV-Modus zurückzukehren. Ein Programmwechsel ist erst möglich, wenn der Videotext wieder ausgeblendet wird.

Falls Toptext verfügbar ist, werden am unteren Rand des Bildschirms vier farbige Titel angezeigt. Um einen der vier Themenbereiche aufzurufen, drücken Sie die entsprechende Farbtaste für das gewünschte Thema auf der Fernbedienung.

Die zuerst angezeigte Seite ist die Startseite. Im Modus auto. werden auf dieser Seite die enthaltenen Hauptthemen sowie die entsprechenden Seitennummern angezeigt.

Wenn Sie weitere Informationen zu Ihrem speziellen Videotext-System benötigen, rufen Sie die VideotextIndexseite des jeweiligen Senders auf, oder wenden Sie sich an Ihren Toshiba Fachhändler vor Ort.

Videotext Fortsetzung – Normaltext-mode, Steuerungstasten Auf dieser Seite finden Sie eine kurze Anleitung, wie Sie mit Hilfe der Tasten an der Fernbedienung die Anzeige des Videotextes steuern können.

Auswahl von Seiten im Normaltext-Modus

Drücken Sie die Taste, um eine Videotext-Seite aufzurufen. Drücken Sie diese Taste erneut, um die normale Bildschirmanzeige mit dem Videotext zu überlagern. Drücken Sie die Taste zum dritten Mal, um in den normalen TV-Modus umzuschalten. Das Programm kann nicht mit eingeblendetem Videotext, sondern nur im normalen TV-Modus umgeschaltet werden.

Die vier farbigen Auswahlbereiche am unteren Bildschirmrand entsprechen den Nummern 100, 200, 300 und 400, die in den Speicher des Fernsehgerätes einprogrammiert wurden. Zur Anzeige dieser Seiten müssen Sie jeweils die entsprechende farbige Taste auf der Fernbedienung drücken.

Manchmal soll eine bestimmte Videotext-Seite zur genaueren Betrachtung länger angezeigt werden. , so dass in der oberen Drücken Sie dazu die Taste linken Ecke des Bildschirms die Anzeige erscheint. Die Seite wird jetzt auf dem Bildschirm angezeigt, bis sie durch einen erneuten Tastendruck wieder freigegeben wird.

Drücken Sie die Taste OK, um die Nummer zu speichern. Die Leisten am unteren Bildschirmrand blinken weiß auf. Sobald OK gedrückt wird, werden alle vier im unteren Bildschirmbereich angezeigten Seitennummern gespeichert. Alle vorherigen Nummern werden dabei aus dem Speicher gelöscht.

So vergrößern Sie die Videotext-Anzeige:

Andere Seiten können durch Eingabe der dreistelligen Seitennummer aufgerufen werden – drücken Sie jedoch AUF KEINEN FALL die Taste OK, anderenfalls werden die Seiten abgespeichert.

So wählen Sie eine Seite aus, während das normale Fernsehbild angezeigt wird:

Geben Sie die gewünschte Seitennummer ein, und / . drücken Sie anschließend die Tastenkombination Auf dem Fernsehgerät wird dann angezeigt, dass die Seite verfügbar ist, indem die Nummer der gesuchten Textseite am oberen Bildschirmrand erscheint. Drücken Sie / , um diese Seite anzuzeigen. dann

So zeigen Sie eine Index-/Startseite an:

Drücken Sie zum Aufrufen der Indexseite die Taste Welche Seite angezeigt wird, hängt vom gewählten Sender ab.

So zeigen Sie aktuelle Kurzmeldungen an: Wählen Sie im jeweiligen Videotext-Dienst die entsprechende Seite für diese Kurzmeldungen (siehe Index des Videotext-Programms). Drücken Sie / . Die aktuellen anschließend die Taste Kurzmeldungen werden jetzt gegebenenfalls in Echtzeit / , um eingeblendet. Drücken Sie erneut die Taste die Anzeige der Meldungen zu beenden.

T Drücken Sie die Taste , um zu der gegenwärtig unter der ROTEN Taste gespeicherten Seite zu wechseln.

So rufen Sie untergeordnete Seiten auf:

Untergeordnete Seiten können gegebenenfalls mit den Tasten P und Q aufgerufen werden.

Drücken Sie einmal die Taste , um die obere Seitenhälfte zu vergrößern. Bei erneutem Drücken dieser Taste wird die untere Hälfte der Seite vergrößert. Drücken Sie ein drittes Mal, um wieder die normale Seitengröße einzustellen.

Wenn die Taste OK nicht gedrückt wird, gehen die neuen Einstellungen beim Beenden des Videotext-Modus verloren.

X So halten Sie eine gewünschte Seite:

Vor einem Programmwechsel muss die Seite für aktuelle Kurzmeldungen wieder verlassen werden.

So zeigen Sie verborgenen Text an:

Beachten Sie, dass der Videotext-M odus beendet werden muss, bevor Sie zu einem anderen Kanal umschalten können. Drücken Sie dazu zweimal die Taste / .

Auf bestimmten Seiten werden Antworten von Quizfragen oder Pointen von Witzen zunächst ausgeblendet. Um die entsprechenden Lösungen anzuzeigen, drücken Sie die Taste .

Sie können anstelle der voreingestellten auch andere Seiten speichern. Drücken Sie dazu die jeweilige Farbtaste, und geben Sie dann die dreistellige Nummer ein. Diese neue Nummer erscheint in der oberen linke Ecke des Bildschirms und in der farbigen Markierung.

T So zeigen Sie eine Videotext-Seite an:

Austausch der Lampeneinheit Als Lichtquelle dient in diesem Fernsehgerät eine Quecksilberdampflampe, deren atmosphärischer Innendruck mit zunehmender Betriebsdauer ansteigt. Die Projektionslampe hat nur eine begrenzte Lebensdauer, die von der Nutzungsintensität und den verwendeten Einstellungen abhängig ist. Die Lampe ist daher so ausgelegt, dass sie problemlos vom Kunden ausgetauscht werden kann. Die durchschnittliche Lebensdauer der Lampe lässt sich mit dem Eco-mode verlängern.

Die Helligkeit der Lampe verändert sich während des Betriebs und wird mit zunehmender Lebensdauer allmählich schwächer, so dass manche Lampen unter Umständen bereits vorzeitig gewechselt werden müssen. Die Stärke des Quarzglases verringert sich ebenfalls mit der Zeit. Dies kann unter Umständen dazu führen, dass die Lampe mit einem lauten Geräusch platzt und das Fernsehgerät nicht mehr funktioniert. Die Lampeneinheit ist jedoch so konzipiert, dass das zersprungene Glas im Inneren der austauschbaren Baugruppe verbleibt. Die Lampe hat ihre maximale Lebensdauer erreicht und muss ausgetauscht werden, wenn eine deutliche Verschlechterung der Farb- und/oder Helligkeitsleistung bemerkt wird oder die Lampe platzt. ACHTUNG: Die Lampeneinheit ist mit größter Sorgfalt zu behandeln und von Kindern und Haustieren fern zu halten. Die Lampeneinheit ist zum kundenseitigen Austausch vorgesehen, kann jedoch aufgrund von Handhabungsfehlern unter Umständen zerbrechen. In einem solchen Fall ist besonders auf scharfe Kanten und Splitter zu achten. Bei einer versehentlichen Berührung oder einer Verschmutzung des Lampenglases kann das Glas vorsichtig mit einem nicht fasernden Reinigungstuch, z. B. einem Reinigungstuch für Kameralinsen oder einem Brillenreinigungstuch, abgewischt werden. Reinigen Sie die Lampe NIEMALS mit einem entflammbaren Reinigungsmittel oder einem Reinigungsspray. Die meisten haushaltsüblichen Reinigungsmittel enthalten Chemikalien, die sich bei hohen Temperaturen entzünden können.

WICHTIGE INFORMATIONEN Schauen Sie NIEMALS direkt in die leuchtende Lampe, da ansonsten Ihre Augen Schaden nehmen könnten. Schalten Sie vor dem Öffnen der Klappe der Lampeneinheit das Gerät IMMER aus, indem Sie den Netzstecker herausziehen, und montieren Sie KEINESFALLS die Rückwand des Fernsehgerätes ab. Die Temperatur der Lampe beträgt unmittelbar nach dem Ausschalten noch über 200 °C. Lassen Sie die Lampe daher vor dem Austausch mindestens eine Stunde lang abkühlen. Eine Berührung der heißen Lampe kann zu schweren Verbrennungen führen.

Zeitpunkt zum Austausch der Lampeneinheit Die Lampeneinheit muss ausgetauscht werden,

Tragen Sie als Schutz vor Verbrennungen beim Wechsel der Lampeneinheit IMMER geeignete Schutzhandschuhe.

wenn das Bild dunkler wird und/oder die Farben verblassen; sich der Bildschirm nicht mehr einschaltet (siehe LED-Anzeige 3); ein lautes Geräusch ertönt und der Bildschirm schwarz wird (siehe LED-Anzeige 3).

Die Klappe der Lampeneinheit ist mit einem Verriegelungsmechanismus ausgestattet, der die Gefahr eines elektrischen Schlags und der Freisetzung zu hoher UV-Strahlung erheblich verringert. Versuchen Sie NICHT, die Lampeneinheit auszutauschen, ohne die Klappe vollständig abzunehmen. Andernfalls könnten schwere Verletzungen oder sogar Todesfälle die Folge sein.

Eine passende Austauschlampe erhalten Sie bei einem autorisierten Toshiba-Händler in Ihrer Nähe.

Austausch der Lampeneinheit Fortsetzung 5

Austausch der Lampeneinheit 1

Schalten Sie das Fernsehgerät aus, und ziehen Sie den Netzstecker aus der Steckdose.

HINWEIS: Achten Sie darauf, dass die Lampe keinen Stößen oder Schlägen ausgesetzt wird.

Lassen Sie die Lampe mindestens eine Stunde abkühlen, bevor Sie den Austausch vornehmen.

Berühren Sie niemals das Glas der Lampeneinheit, und achten Sie darauf, dass kein Schmutz an die Lampe gelangt. Verschmutztes Lampenglas beeinträchtigt die Bildqualität und verkürzt die Lebensdauer der Lampe.

Vergessen Sie nicht, beim Ausbau der Lampe Schutzhandschuhe zu tragen.

Öffnen Sie die Klappe der Lampeneinheit, indem Sie die Rändelschraube lösen und die Klappe dann nach außen abziehen.

Ziehen Sie die beiden Schrauben mit dem Kreuzschlitzschraubendreher fest. Ziehen Sie die Schrauben nur handfest an. Verwenden Sie keinen Elektroschrauber, damit die Schrauben nicht überdreht werden.

Setzen Sie die Klappe der Lampeneinheit wieder ein, indem Sie die Haken an der linken Seite der Klappe in die entsprechenden Öffnungen im Gehäuse des Fernsehers einsetzen.

Setzen Sie die Rändelschraube wieder ein, und ziehen Sie sie von Hand fest.

Schließen Sie das Netzkabel an, und schalten Sie den Fernseher aus dem Standby-Modus heraus ein. Es kann unter Umständen einige Sekunden dauern, bis die volle Bildschirmhelligkeit erreicht ist. Der Fernseher müsste jetzt normal funktionieren.

Lösen Sie die beiden Schrauben in der unteren linken und rechten Ecke der Lampeneinheit mit einem passenden Kreuzschlitzschraubendreher.

Ziehen Sie die Lampeneinheit vorsichtig am Griff aus dem Fernsehgerät heraus, und legen Sie sie beiseite.

Falls der Bildschirm schwarz bleibt, das Bild sehr dunkel ist oder der Fernseher sich nicht einschaltet, schalten Sie das Gerät aus, und ziehen Sie den Netzstecker aus der Steckdose. Wiederholen Sie dann die Schritte 1 bis 7, um sicherzustellen, dass die Lampeneinheit richtig eingebaut wurde. Falls der Fernseher dann immer noch nicht funktioniert, ziehen Sie den Netzstecker des Gerätes, und wenden Sie sich an Ihren Toshiba-Händler. Legen Sie die alte Lampe in die jetzt leere Verpackung der Lampeneinheit, und entsorgen Sie das Altteil gemäß den in Ihrem Land geltenden Vorschriften. Achten Sie darauf, dass die alte Lampe außerhalb der Reichweite von Kindern und Haustieren aufbewahrt wird.

Griff der Lampeneinheit

Setzen Sie die neue Lampe vorsichtig in den Fernseher ein, und schieben Sie sie nach hinten, bis sie fest im Gerät sitzt.

LED-Anzeigen Durch die grüne und rote LED-Anzeige am vorderen Bedienfeld des Fernsehgerätes wird jeweils der aktuelle Status des Gerätes signalisiert. Die grüne LED leuchtet auf, wenn ein Tastenfeld gedrückt wird. Durch die leuchtende rote LED wird angezeigt, dass der Fernseher an die Stromversorgung angeschlossen ist. Eine blinkende grüne LED-Anzeige deutet auf einen Fehler oder ein Problem hin. Informationen zu den häufigsten Problemen finden Sie in den folgenden Abschnitten. Bei Fragen und nicht lösbaren Problemen wenden Sie sich bitte an Ihren Toshiba-Händler. Lampenfehler

Strombegrenzer wurde ausgelöst

Schalten Sie das Fernsehgerät ab, und ziehen Sie den Netzstecker aus der Steckdose. Stecken Sie dann den Stecker erneut in die Steckdose, und schalten Sie den Fernseher wieder ein. Wenn das Problem dadurch nicht beseitigt wurde, tauschen Sie die Lampeneinheit aus.

Schalten Sie das Fernsehgerät aus, und ziehen Sie den Netzstecker aus der Steckdose. Warten Sie dann einen Moment, und stecken Sie dann den Stecker erneut in die Steckdose. Schalten Sie jetzt den Fernseher wieder ein. Falls das Problem weiterhin besteht, wenden Sie sich an Ihren Toshiba-Händler.

Falls das Problem auch mit der neuen Lampeneinheit wieder auftritt, wenden Sie sich an Ihren Toshiba-Händler.

Schalten Sie das Fernsehgerät aus, und ziehen Sie den Netzstecker aus der Steckdose. Wenden Sie sich an Ihren Toshiba-Händler.

Schalten Sie das Fernsehgerät aus, und ziehen Sie den Netzstecker aus der Steckdose. Wenden Sie sich an Ihren Toshiba-Händler.

Standby-Betrieb im Energiesparmodus

Am Fernseher ist der Schnellstart aktiviert, daher bleibt die Projektionslampe noch sechs Minuten lang eingeschaltet. Danach erlischt die blinkende grüne LED.

Schalten Sie das Fernsehgerät aus, und ziehen Sie den Netzstecker aus der Steckdose. Stellen Sie sicher, dass die Schlitze und Öffnungen im Gehäuse des Fernsehers nicht abgedeckt oder anderweitig verstopft sind. Lassen Sie die Lampeneinheit mindestens eine Stunde lang abkühlen, bevor Sie das Fernsehgerät wieder in Betrieb nehmen.

Neustart der Lampe Beim Einschalten des Fernsehers werden vom Gerät automatisch bis zu acht Startversuche ausgeführt.

Falls das Problem weiterhin besteht, wenden Sie sich an Ihren Toshiba-Händler.

Klappe der Lampeneinheit ist offen Schalten Sie das Fernsehgerät aus, und ziehen Sie den Netzstecker aus der Steckdose. Überprüfen Sie den festen Sitz der Lampenabdeckung, oder wiederholen Sie den Vorgang zum Einbau der Lampeneinheit. Falls das Problem weiterhin besteht, wenden Sie sich an Ihren Toshiba-Händler.

Blinkintervall der grünen LED-Anzeige

Auslösung des Strombegrenzers (OCP, OVP, Lüfterstopp) 500 ms EIN, 500 ms AUS IICBUS-Fehler

1 s EIN, 1 s AUS Standby-Betrieb im Energiesparmodus

Fragen und Antworten Auf dieser Seite finden Sie Antworten zu einigen der häufigsten Fragen. Weitere Information finden Sie auf www.toshiba.co.uk

F Mein Fernsehgerät überträgt weder Ton noch Bild. Warum?

Überprüfen Sie, ob der Videorecorder oder DVD-Player ordnungsgemäß am Fernsehgerät angeschlossen wurde (siehe Seite 58), und wählen Sie dann den entsprechenden Eingang, indem Sie die Taste drücken.

Überprüfen Sie, ob die Stromversorgung des Gerätes eingeschaltet ist. Prüfen Sie alle Anschlüsse. Vergewissern Sie sich, dass das Fernsehgerät nicht auf Standby-Betrieb umgeschaltet wurde. Wenn die Lampeneinheit erst vor Kurzem ausgetauscht wurde, überprüfen Sie, ob die Lampe richtig eingebaut und die Klappe der Lampeneinheit ordnungsgemäß befestigt wurde.

A F B F Wodurch könnte eine schlechte Bildqualität noch hervorgerufen werden?

A Durch Störungen oder ein zu schwaches Empfangssignal. Schalten Sie probehalber auf einen anderen Fernsehsender um. Unter Umständen lassen sich mit einer manuellen Feineinstellung Verbesserungen erzielen.

Warum ist das Bild sehr dunkel? Möglicherweise muss die Lampeneinheit gewechselt werden.

1 Es wird zwar ein Bild angezeigt, aber warum sind nur wenige oder keine Farben sichtbar?

Wählen Sie das Menü Manuelle Sendersuche. Markieren Sie den Sender, und drücken Sie die Taste OK. Drücken Sie die Taste R, um die Option Feineinstellung auszuwählen.

A Bei der Verwendung einer externen Bildquelle, wie zum Beispiel einer minderwertigen Videokassette, bei der keine oder kaum Farben angezeigt werden, können unter Umständen qualitative Verbesserungen erzielt werden. Für das Fernsehgerät ist werkseitig die Einstellung auto. gewählt, so dass automatisch das jeweils optimale Farbsystem gewählt wird.

Manuelle Sendersuche Feineinstellung 1

Wählen Sie beim Abspielen der externen Quelle die Option Manuelle Einstellung aus dem Menü EINSTELLUNG.

Verwenden Sie die Taste P oder Q, um die Bild- und Tonqualität optimal einzustellen. Drücken Sie OK und anschließend EXIT.

Warum bleibt nach dem Ausschalten des Fernsehers der Bildschirm schwach beleuchtet und der Lüfter eingeschaltet?

speichern MENU zurück

Wählen Sie mit Hilfe der Taste P oder Q eine der folgenden Einstellungen: auto., PAL, SECAM, NTSC 4.43 oder 3.58.

F Warum ist die Bildqualität des Videos gut, jedoch kein Ton hörbar?

Der Schnellstartmodus Schnellstart ist aktiviert. Um diese Funktion zu deaktivieren, müssen Sie diesen Modus auf aus setzen.

Farbsystem : auto. a

A Manuelle Einstellung

speichern MENU zurück EXIT beenden

So überprüfen Sie, ob die optimale Farbanzeige eingestellt ist:

B/G Es wird zwar ein Bild angezeigt, jedoch ohne Ton. Warum?

Überprüfen Sie, ob vielleicht die Lautstärke heruntergeregelt oder die Stummschaltung aktiviert wurde.

Überprüfen Sie den Anschluss der SCART-Kabel.

F Warum funktionieren die Bedienelemente an der Vorderseite des Fernsehers nicht?

A Vergewissern Sie sich, dass die Bedienfeldsperre nicht aktiviert (ein) wurde.

F Warum wird das Bild vom Videorecorder/DVDPlayer nicht an das Fernsehgerät übertragen?

Fragen und Antworten

F Warum wird auf dem Bildschirm ständig eine Meldung angezeigt?

F A Entfernen Sie die Meldung, indem Sie die Taste CALL drücken.

A F Warum wird das Bild vom Videorecorder/DVDPlayer nur schwarzweiß angezeigt?

Überprüfen Sie, ob der richtige eingang gewählt wurde: S-VIDEO oder AV. Weitere Informationen finden Sie im Abschnitt AV-Anschluss.

F Die Videotext-Qualität ist in hohem Maße von der Stärke des Sendesignals abhängig. Dazu ist normalerweise eine Außen- oder Hausantenne erforderlich. Falls der Text unleserlich oder unscharf ist, sollten Sie Ihre Antenne überprüfen. Wählen Sie die Seite für den Hauptindex des Videotext-Dienstes, und suchen Sie im Index die entsprechende Anleitung, in der die grundlegende Benutzerführung detailliert erläutert ist. Falls Sie weitere Informationen zur Nutzung der Videotext-Funktion benötigen, lesen Sie den entsprechenden Abschnitt zum Videotext in dieser Anleitung.

Warum funktioniert meine Fernbedienung nicht?

Überprüfen Sie, ob der seitliche Schalter an der Fernbedienung auf TV-Modus eingestellt ist. Überprüfen Sie den Ladezustand und die Polarität der Batterien, um auszuschließen, dass diese nicht verkehrt herum eingesetzt wurden.

Warum sind auf dem Bildschirm senkrecht verlaufende Streifen sichtbar?

A F Unter Umständen müssen Sie den Sampling Clock anpassen, um diesen störenden Effekt zu beseitigen. Wählen Sie im Menü EINSTELLUNG die Option PC Einstellung, markieren Sie die Einstellung Sampling Clock, and passen Sie die Einstellung an, bis die Streifen vom Bildschirm verschwinden.

F Warum funktioniert der Videotext nicht fehlerfrei?

A A F Warum sind Lüftergeräusche zu hören, wenn sich ein Kanal im Modus "Blaues Bild" befindet?

Wenn kein Sendersignal mehr empfangen wird und der momentan eingestellte Kanal in den Modus "Blaues Bild" umschaltet, bleiben die Lüfter und das Farbrad weiterhin eingeschaltet. Hierbei handelt es sich nicht um eine Fehlfunktion.

Warum gibt es keine untergeordneten Seiten im Videotext?

AX B Es werden keine derartigen Seiten übertragen, bzw. sie wurden nicht geladen. Drücken Sie die Taste ( ), um die Seiten aufzurufen (siehe Abschnitt zum Videotext).

Warum werden auf dem Bildschirm waagerecht verlaufende Streifen und/oder verschwommene Bilder angezeigt?

F A Warum sind bei der Wiedergabe von einer NTSC-Quelle die Farben verfälscht?

A Unter Umständen müssen Sie den Clock phase anpassen, um diesen störenden Effekt zu beseitigen. Wählen Sie im Menü EINSTELLUNG die Option PC Einstellung, markieren Sie die Einstellung Clock phase und passen Sie die Einstellung an, bis das Bild wieder deutlich sichtbar ist.

Schließen Sie die entsprechende Quelle über ein SCART-Kabel an, und starten Sie die Wiedergabe. Wählen Sie die Option Manuelle Einstellung aus dem Menü EINSTELLUNG. Manuelle Einstellung Farbsystem : auto.

F A F Warum höre ich keinen Ton über mein angeschlossenes Soundsystem?

Prüfen Sie, ob die Option Lautsprecher im Ton-Menü auf aus gestellt ist.

speichern MENU zurück

Warum sind vom Lüfter Geräusche zu hören?

A Die Drehzahl des Lüfters und des Farbrades ändert sich während des normalen Betriebs, beispielsweise beim Umschalten von Kanälen. Dies ist somit keine Fehlfunktion.

Setzen Sie die Farbsystem auf auto., und verlassen Sie das Menü.

Wählen Sie das Menü BILD, und passen Sie die Farbtoneinstellung an.

Spezifikationen und Zubehör Empfangssystem/-kanäle PAL-I UHF UK21-UK69

PAL-B/G UHF E21-E69 VHF E2-E12, S1-S41

VHF F1-F10, B-Q Programmspeicherplätze

Nicam Zweiträgersystem

Sichtbare Bildschirmgröße (ca.) 46WM 46 ins 52WM 52 ins

SECAM-D/K UHF R21-R69 VHF R1-R12

Tonausgangsleistung (bei 10 % Verzerrung)

Effektiv 20 W + 20 W Leistungsaufnahme gemäß EN60107-1: 1997

21-poliger SCART-Anschluss

21-poliger SCART-Anschluss

21-poliger SCART-Anschluss

A/V, S-video Ausgabe wählbar

Audioausgang fest/variabel

Ausgang auf Active Super Woofer

© Toshiba Information Systems (U.K.) Limited

Gedruckt auf Umweltpapier. 100% chlorfrei.

Alle Rechte vorbehalten. Die teilweise oder vollständige Reproduktion ohne schriftliche Genehmigung ist strengstens verboten.

Toshiba Information Systems (U.K.) Limited

Consumer Products Division, European Service Centre, Admiralty Way, Camberley, Surrey, GU15 3DT, Großbritannien Technische Spezifikationen können jederzeit ohne Ankündigung geändert werden. Erstellt von Kensa Creative Solutions, Saltash, Cornwall.

Automatische instelling

Automatische instelling

Automatische instelling

46WM 46 ins 52WM 52 ins
