Marque	SAUTER
Modèle	STE 604 FF1
Type de produit	Plaque de cuisson électrique à foyers
Nombre de foyers	4
Type de foyers	2 foyers normaux (1,5 kW / 1 kW) et 2 foyers rapides (2 kW / 1,5 kW)
Puissance totale maximale	Environ 6,5 kW
Alimentation électrique	220-240 V ~ 50/60 Hz
Raccordement	Câble d'alimentation fourni, prise CEE 7 ou interrupteur omnipolaire 3 mm
Nombre de positions de chauffe	6 (de 1 à 6) + position 0 (arrêt)
Matériau de la surface	Acier inoxydable ou émail selon version
Type d'installation	Encastrable
Joint d'étanchéité	Fourni, à coller sur le pourtour
Dimensions de découpe	Non spécifiées dans la notice, se référer au plan d'encastrement
Poids net	Environ 12 kg (estimation)
Nettoyage des foyers	À l'eau savonneuse, puis chauffer légèrement et essuyer avec du papier journal
Nettoyage de la surface	Eau savonneuse pour émail, produits spécifiques pour inox, éviter les abrasifs
Sécurité	Débrancher avant nettoyage ; réparation par service agréé uniquement
Indice de protection	Type X (protection contre les incendies)
Réparabilité	Pièces détachées disponibles via service technique agréé
Garantie	Garantie constructeur standard (sous réserve des conditions)

FOIRE AUX QUESTIONS - STE 604 FF1 SAUTER

Comment nettoyer les foyers électriques de la plaque STE 604 FF1 ?

Nettoyez les foyers à l'eau savonneuse. Ensuite, chauffez légèrement le foyer et frottez-le avec du papier journal. Avant toute opération, débranchez l'appareil du réseau électrique.

Quels types de récipients utiliser sur cette plaque ?

Utilisez des récipients dont le diamètre est égal ou supérieur à celui du foyer. La base du récipient doit être plate et sèche. Le foyer ne doit pas fonctionner sans récipient.

Comment brancher la plaque de cuisson au secteur ?

La plaque doit être branchée sur le secteur à l'aide d'une prise de courant conforme à la publication CEE 7 ou d'un interrupteur omnipolaire avec une distance d'ouverture des contacts d'au moins 3 mm. Le câble d'alimentation est fourni. Si le câble est endommagé, il doit être remplacé par le constructeur ou un service agréé.

Que faire si la plaque ne chauffe pas ?

Vérifiez d'abord le branchement électrique. Assurez-vous que le fusible n'a pas sauté. Si le problème persiste, contactez le Service Technique Agréé seul habilité à réparer l'appareil sous garantie.

Comment utiliser les 6 positions de chauffe ?

Tournez la commande du foyer sur la position souhaitée (1 à 6). La position 1 correspond au minimum (maintien au chaud), la position 6 au maximum (ébullition rapide). Reportez-vous au tableau de la notice pour les utilisations recommandées : sauces, cuisson de viandes, friture, etc.

Comment installer la plaque dans le plan de travail ?

Découpez un orifice aux dimensions indiquées dans la notice. Placez la plaque à l'envers, collez le joint d'étanchéité sur tout le pourtour. Insérez la plaque dans l'orifice et appuyez fortement. Fixez les 4 supports de fixation aux coins inférieurs de l'orifice.

Quels produits de nettoyage utiliser pour la surface en inox ?

Utilisez des produits spécifiques pour acier inoxydable disponibles dans le commerce. Après nettoyage, rincez et séchez avec un chiffon doux. Évitez les éponges abrasives et les produits acides (vinaigre, citron).

La plaque dispose-t-elle d'un arrêt automatique ?

La notice ne mentionne pas de fonction d'arrêt automatique. Il est recommandé de ne pas laisser la plaque sans surveillance lors de l'utilisation et de l'éteindre manuellement après usage.

Où trouver la plaque signalétique avec les informations techniques ?

La plaque signalétique est apposée sur l'appareil. Elle contient les informations techniques comme la marque, le type, la puissance maximale et la tension. Consultez-la avant toute installation électrique.

Quelle est la puissance totale de la plaque ?

La puissance totale maximale est d'environ 6,5 kW (somme des puissances maximales des 4 foyers : 1,5 kW + 1,5 kW + 2 kW + 1,5 kW). Cependant, l'utilisation simultanée à pleine puissance peut être limitée par l'installation électrique.

MODE D'EMPLOI STE 604 FF1 SAUTER

Nous travaillons en faveur de l'Environnement. C'est pourquoi que nos emballages:

• Sont 100% recyclables.
• Ont la moindre quantité de pièces et de matériel pour rendre plus facile leur recyclage.

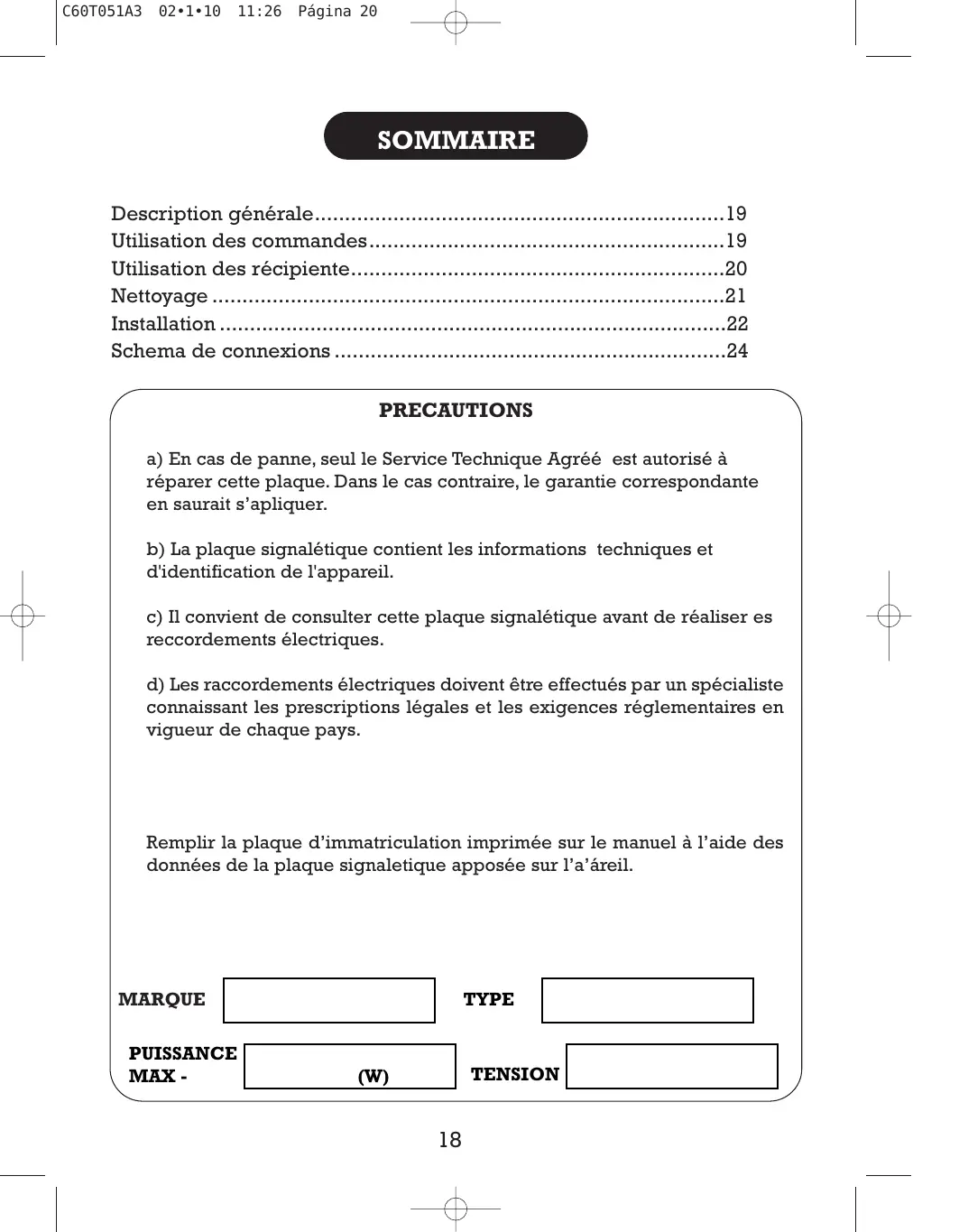

Manuel d'instructions Page 18

Description générale 19 Utilisation des commandes 19 Utilisation des récipients 20 Nettoyage 21 Installation 22 Schéma de connexions 24

a) En cas de panne, seul le Service Technique Agréé est autorisé à réparer cette plaque. Dans le cas contraire, la garantie correspondante ne saurait s'appliquer. b) La plaque signalétique contient les informations techniques et d'identification de l'appareil. c) Il convient de consulter cette plaque signalétique avant de réaliser les enregistrements électriques. d) Les raccordements électriques doivent être effectués par un spécialiste connaissant les prescriptions légales et les exigences réglementaires en vigueur de chaque pays.

Remplir la plaque d'immatriculation imprimée sur le manuel à l'aide des données de la plaque signalétique apposée sur l'appareil.

MARQUE

TYPE

PUISSANCE

MAX -

(W)

TENSION

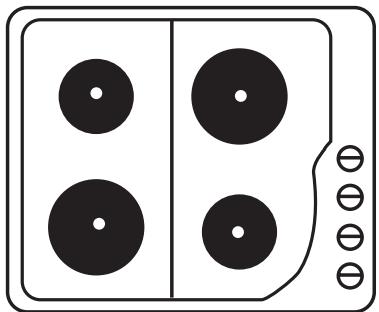

4 FOYERS Electrique

Foyer Normal

1,5kW-1kW

2kW

2kW 1,5kW - 1kW Foyer Normal

Utilisation des commandes

Assurez-vous que la commande que vous allez actionner correspond bien au foyer que vous voulez utiliser.

FOYERS électriques

Les plaques électriques ont 6 positions avec des différentes puissances de chauffage. Vous pouvez consulter CI-DESSOUS le tableau 1 avec un guide de ces puissances.

Pour la mesure en marche, tournez la commande à gauche ou à droite, comme vous le désirez.

TABLE 1

0	MINIMUM12	34	MAXIMUM56
ARRÊTÉ	DOUX	MOYEN	FORT
	Garder au chaud	Cuire ou rôtir viandes, blanches, poissons, charcuterie.	Cuire et rôtir viandes rouges hachées, omelettes
	Préparer des sauces des crèmes	Bouillir des pommes de terre, légumes, soupes	Frière des pommes de terre poissons, cuire de pâtes.
		Préparer des sauces	Porter en ébullition des quantités relativement grandes d'eau
1000 W. Normal	100 W 165 W	250 W 300 W	750 W 1000 W
1500 W. p. rouge	135 W 165 W	250 W 500 W	750 W 1500 W
2000 W. p. rouge	175 W 220 W	300 W 850 W	1150 W 2000 W

FOYERS électriques

Veillez à ce que le diamètre du récipient soit égal ou supérieur à celui-ci du foyer que vous allez utiliser.

Le foyer ne doit pas fonctionner sans récipient.

La base du récipient doit être plate et sèche.

Nettoyage

IMPORTANT Débranchez l'appareil du réseau électrique avant de procéder.

Si vous plaque est en acier inoxydable, servez-vous des produits adéquats se trouvant dans le commerce. Après l'avoir lavé, rincez la plaque et séchez la avec un chiffon doux.

Si vous plaque est émaillée, nettoyez-la à l'eau savonneuse. Évitez toujours l'utilisation de tout produit ou éponge abrasifs. Nettoyez le plus vite possible toutes les taches de vinaigre, citron et substances acides en général.

EAU SAVONNEUSE

METALPOUDRE

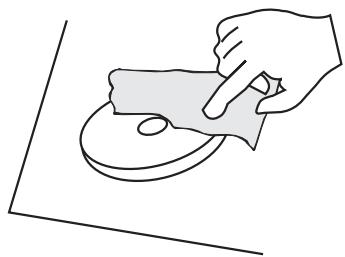

Nettoyez le plus vite possible les foyers électriques à l'eau et au savon. Ensuite, chauffez légèrement le foyer et frottez-le avec du papier journal.

Installation

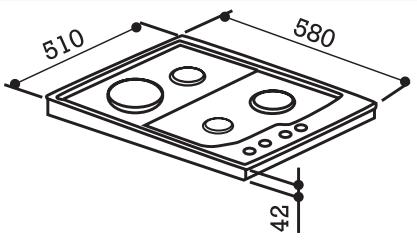

Avant d'installer la table à cuisson, veillez à vérifier les mesures des appareils et du niche d'encastrement.

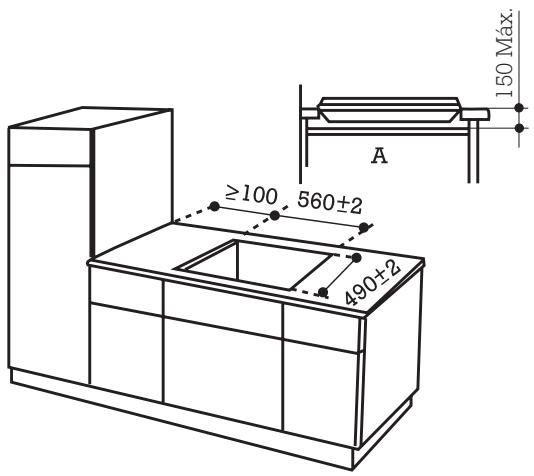

Découpez un orifice sur le plan du meuble, en suivant les instructions.

Appareil du type "X" en matière d'indice de protection contre les incendies.

Remarque

Le meuble doit être fourni avec l'étagère "A" pour qu'il n'y ait pas possible l'accès à la table à cuisson par l'intérieur du meuble, tenant compte la température qu'elle atteint. L'étagère doit être placée après que la table à cuisson soit fixée au meuble.

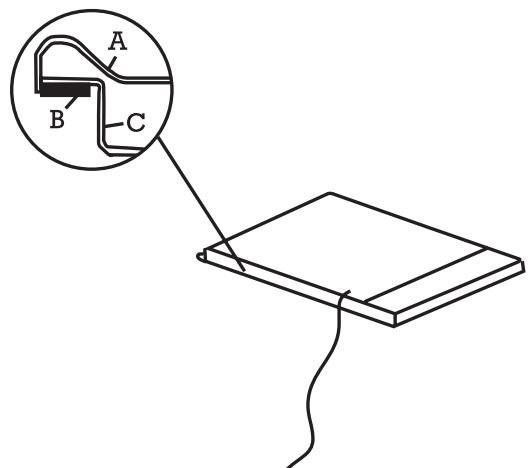

Posez la plaque à l'envers sur une table, retirez le ruban adhésif et collez le joint d'étanchéité sur tout le pourtour de la table à cuisson.

A: Table de travail. B: Joint. C: Couvercle inférieure.

Installez ensuite la table de cuisson dans le logement pratiqué à cet effet dans le meuble, et appuyez fortement pour assurer la parfaite étanchéité du joint.

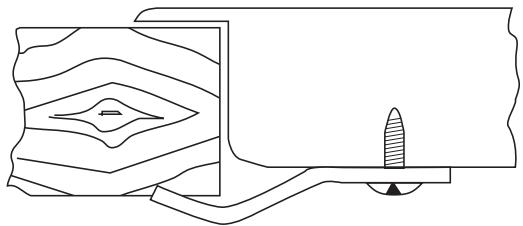

Fixez les 4 supports de la plaque par la partie inférieure aux 4 coins de l'orifice. (Les supports et écrous sont dans le sachet des accessoires).

SCHEMA De connexions

La plaque est fournie avec un câble d'alimentation.

Si le cable d'alimentation est endommagé, il doit être remplacé par le constructeur, le service après-vente ou le personnel/agréé afin d'éviter tout danger.

Si localement, le type de connexion ou la plaque doit être installée est différent de (220...240Vca), retirer le cable et effectuer la connexion conformément aux tableaux ci-joints. (Le cable doit supporter des températures de 120°C ).

La plaque doit être branchée sur le secteur à l'aide d'une prise de courant conforme à la publication CEE 7 ou d'un dispositif interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Puissance totale

Cet appareil respecte les directives européennes 73/23/CEE et 89/336/CEE
