MANUAL DE USUARIO STE 604 FF1 SAUTER

MANUAL DE INSTALLACION E INSTRUCCIONES PARA USO DE ENCIMERAS INDEPENDIENTES

Colaboramos en la defensa del Medio Ambiente. Por estarzón, nuestros embalajes:

• Son 100% recicables.
• Tienen la menorcantidad de piezas y material possible para facilitar asi el reciclado.

APOSTE CONNOSCO PELA ECOLOGIA. RECICLE A EMBALAGEM.

Descripción general 4

Utilizacion de losmandos. 4

Utilización recipientes 5

Limpieza 6

Instalacion 7

Esquema de conexiones 9

Esquema electrico 10

ADVERTENCIA

• Sólo el Servicio Técnico Autorizo可以把 su colocar en caso de avería.
  De lo contrario, la garantía que posee quedará invalidada.
• En la plac de caracteristicas figuran los datos技术和 yde identificacion del aparato.
  -Esta placadebeseresconsultadaanpestadeprocederalasconexioneseléctricas.
• Las conexiones electricas deben ser efectuadas por un especialista que esté al corriente de las dispositions legales y de las exigencias normativas reconocidas en cada País.
• Rellenar los datos ejuntos con los datos de la lista de caracteristicas adherida al aparato.

Marca:

Tip:

Pot.max:

Tensión:

DESCRIPCION GENERAL

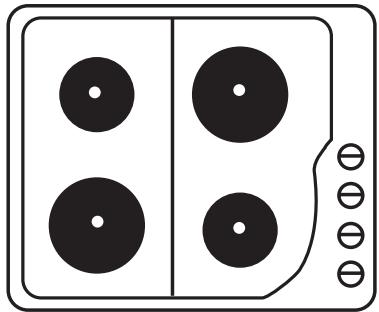

4 FOCOS ELECTRICOS

Foco Normal

1,5kW - 1kW

2kW

2kW
1,5kW - 1kW Foco Normal

UTILIZACION DE LOS MANDOS

1

Asegüre se de que el mando que va a acontecer, corresponde alAGO que quiera utiliser.

FOCOS ELECTRICOS

Las placas eletricas tienen 6 posiciones, con-distinas potencias de calentimiento. En la tabla 1 le damos una orientacion de estas potencias.

Para su funciona,ould girar el boton hacla izquierda,o hacla derecha segun como desee.

TABLE 1

0	MINIMO 1 2	3 4	MAXIMO 5 6
DESCONECTADO	SUAVE	MEDIO	FUERTE
	Mantener en caliente	Cocer y asar carnes blancas, pescados, embutidos	Cocer y asar carnes rojas, picadas, tortillas
	Preparar salsas delicadas y cremas	Hervir patatas, legumbre, sopas	Freir patatas, pescados, pastas
		Preparar salsas	Poner en ebullición cantidades relativamente grandes de agua
1000 W. normal	100 W 165 W	250 W 500 W	750 W 1000 W
1500 W. p rojo	135 W 165 W	250 W 500 W	750 W 1500 W
2000 W. p rojo	175 W 220 W	300 W 850 W	1150 W 2000 W

UTILIZACION DE RECIPIENTES

FOCOS ELECTRICS

Cuide que el diametro del recipiente sea igual o mayor que el del foco que va a utiliser.

El foco no debe funciona sin!.
recipient.

La base del recipiente ha de ser plana y estar seca.

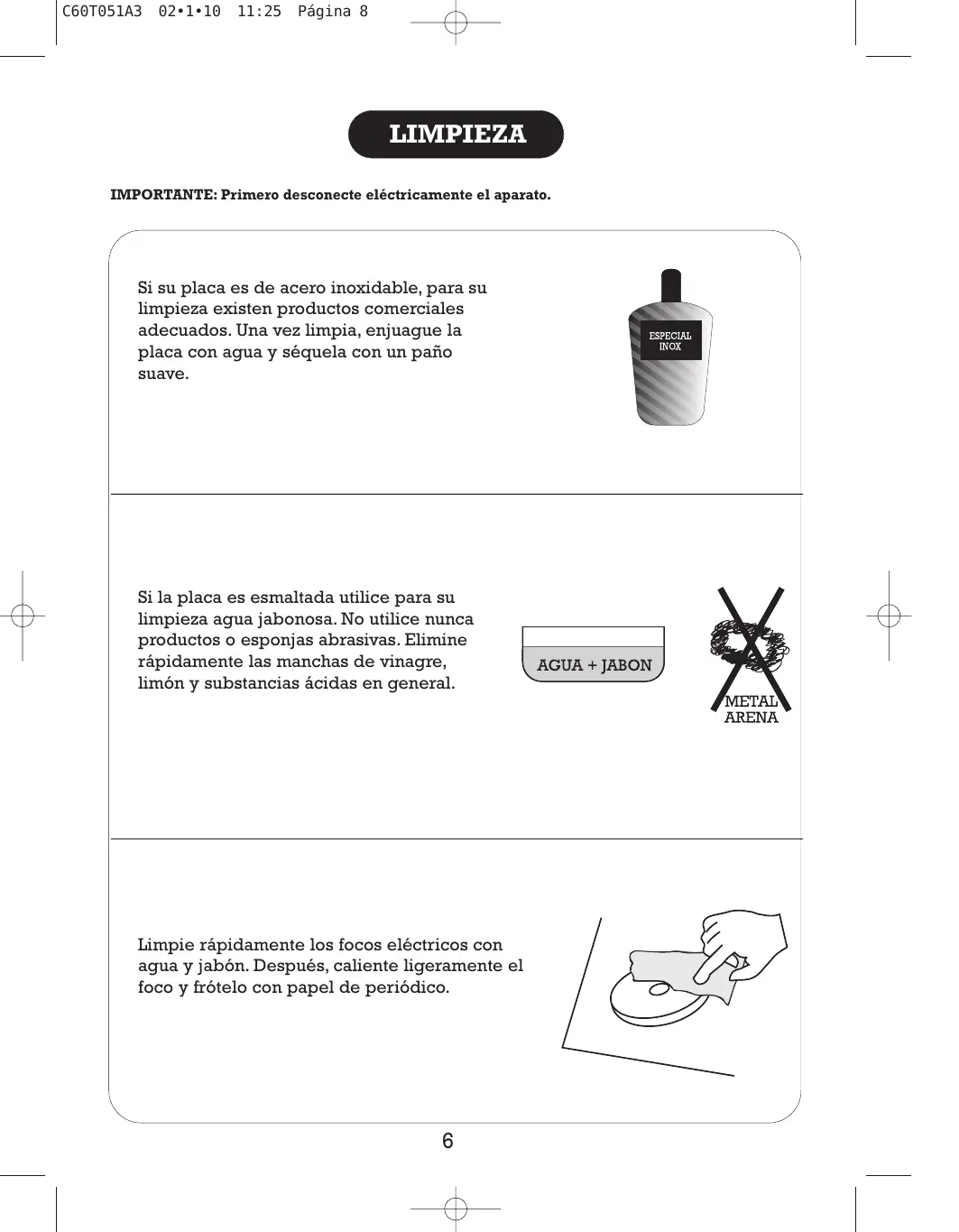

LIMPieZA

IMPORTANT: Primero desconecte electricamente el aparato.

Si su placas es de acero inoxidable, para su limpieza existen produits commerciales adecuados. Una vez limpia, enjuague la placa con agua y sequela con un pano suave.

Si la placas es esmaltada utilise para su limpieza agua jabonosa. No utilise nunca produits o esponjas abrasivas. Elimine rápidamente las manchas de vinagre, limón y substancias ácidas en general.

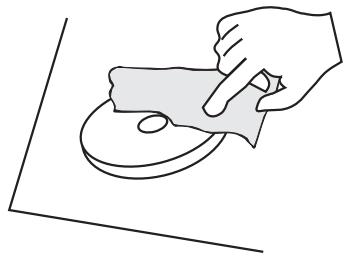

Limpie rápidamente los focos electricos con agua y jabón. Después, caliente ligeramente el foco y fróto con papel de periodico.

INSTALLACION

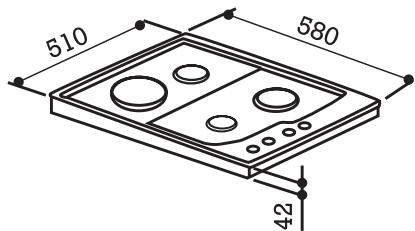

Antes de proceder a la instalacion, le rogamos examine las medidas de los aparatos y del nicho de encastre.

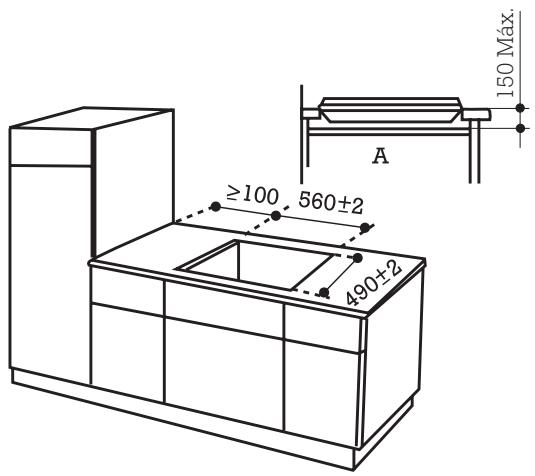

Realice un corte encima del mueble, siguiendo las instrucciones.

Aparato tipo "X" para grado de proteccion contra incendios.

NOTA:

Obligatoriamente el mueble邮轮a colocada la balda "A" para que no haya acceso a la encimera por el interior del mueble,deferido a la temperatura que alcanza.

Esta balda se colocará antes de que haya fijado la encimera al mueble.

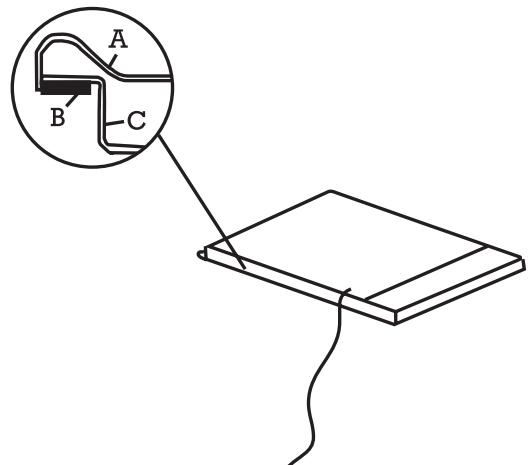

Coloque la placaba Boca abajo sobre una mesa, y(retindo el papel adhesivo,pegue la junta de estanquidad en toda la vuelta de la placa.

A: MESA DE TRABAJO
B:JUNTA
C: CUBIERTA INFERIOR

NOTA: NO UTILIZAR MATERIALIALES NO REMOVIBLES COMO LA SILICONA.

INSTALLACION

Coloque a continuación la placen el hueco del mueble, presionando bien para que la junta de estanquidad haga buena cierre.

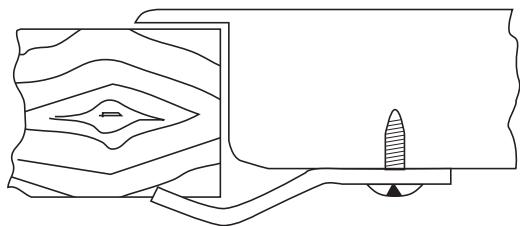

Amarre los 4 enganches de la
placa por la parte inferior, en las
4 esquinas del hueco.
(Enganches y tuercas en bolsas
de accesorios).

ESQUEMA DE CONEXIONES

La plac se suministra con cable de alimentacion.

Si el cable de alimentacion está dañado debe ser sustituido por el fabricante o servicios posventa o personal autorizado con el fin de evitar un peligro.

Si el tipo de connexiondonde se ha de instalar la placasdistincto de

(220...240V~) retiring el cable y realizar el conexionado según cuadros

adjuntos. (El cable doit serportar temperatas de 120^ ).

Debe ser connectada a la red por medio de una toma de corriente conforme a

la publicación CEE 7 o de un dispositivo de corte omnipolar con una

distancia de aperture de los contactos de al menos 3mm.

Potencia total

Placa: 60 cms., 6,3kW

PLACA				Trifasico Δ
	Tensión	Int.nominal por fases	Protección	Tensión	Int.nominal por fases	Protección
60 cms	220...240V~	27,5 Å	32 Å	220...240V~	14 Å	16 Å

PLACA	Trifasico Δ
	Tensión	Int.nominal por fases	Protección	Tensión	Int.nominal por fases	Protección
60 cms	380...400V~	11 Å	12 Å	380...400V~	16 Å	20 Å

Este aparato es conforme a las directivas europeas 73/23/CEE y 89/336/CEE

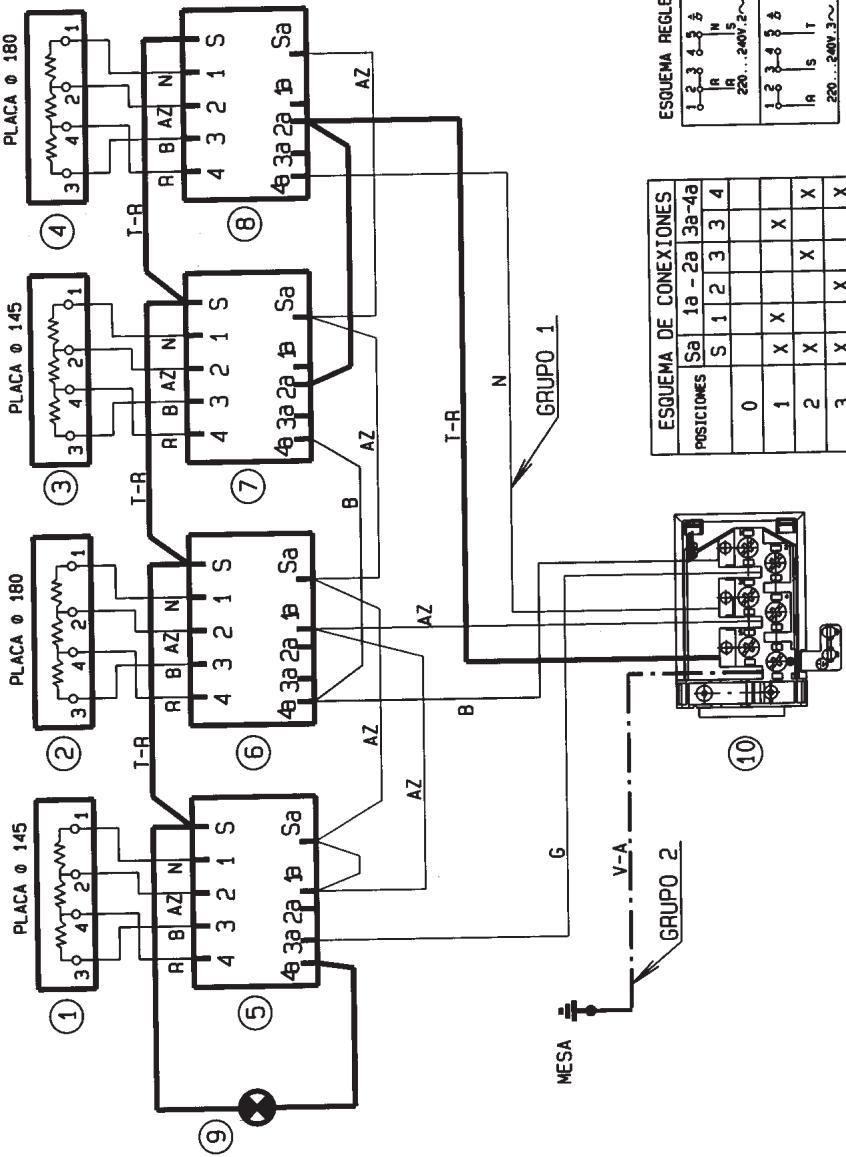

ESQUEMA ELECTRICO
