Tipo de producto	Placa de inducción
Características técnicas principales	4 zonas de cocción, controles táctiles, pantalla digital
Alimentación eléctrica	230 V, 50 Hz
Dimensiones aproximadas	60 cm x 52 cm x 5.5 cm
Peso	10 kg
Compatibilidades	Compatible con utensilios de cocina de inducción
Tipo de batería	No aplicable
Tensión	230 V
Potencia	7400 W (máx)
Funciones principales	Boost, temporizador, seguridad infantil, detección de cacerola
Mantenimiento y limpieza	Superficie de vidrio fácil de limpiar, usar productos suaves
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto bajo demanda
Seguridad	Apagado automático, protección contra sobrecalentamiento
Información general útil	Instalación empotrable, garantía de 2 años

Preguntas frecuentes - STE 604 XF1 SAUTER

¿Por qué mi SAUTER STE 604 XF1 no se enciende?

Verifique que el aparato esté correctamente conectado a una toma de corriente funcional. Asegúrese también de que el fusible no esté quemado.

¿Cómo ajustar la temperatura en el SAUTER STE 604 XF1?

Utilice el botón de ajuste de temperatura girando hacia la derecha para aumentar y hacia la izquierda para disminuir la temperatura deseada.

El horno emite un ruido extraño durante el funcionamiento, ¿qué hacer?

Un ligero ruido puede ser normal, pero si el ruido es fuerte o inusual, apague el aparato y contacte al servicio al cliente para evitar cualquier riesgo.

¿Cómo limpiar el interior del SAUTER STE 604 XF1?

Utilice un paño húmedo y un limpiador suave. Evite productos abrasivos que puedan dañar la superficie.

Mi horno no calienta correctamente, ¿qué hacer?

Verifique que la temperatura esté correctamente ajustada. Si el problema persiste, puede ser un problema con el elemento calefactor, y deberá contactar a un técnico.

¿Puedo usar papel sulfurizado en el SAUTER STE 604 XF1?

Sí, puede usar papel sulfurizado, pero asegúrese de que no toque las paredes del horno para evitar riesgos de incendio.

¿Cómo puedo programar un temporizador en el SAUTER STE 604 XF1?

Presione el botón del temporizador, ajuste el tiempo deseado utilizando los botones de ajuste, y luego presione 'Iniciar' para comenzar la cuenta regresiva.

¿Qué hacer si la puerta del horno no cierra correctamente?

Verifique si hay escombros u objetos bloqueando la puerta. Asegúrese también de que las bisagras no estén dañadas.

¿Cómo desbloquear el panel de control?

Para desbloquear el panel de control, mantenga presionado el botón de bloqueo durante unos segundos hasta que el indicador de bloqueo se apague.

¿El SAUTER STE 604 XF1 tiene una función de cocción al vapor?

No, el SAUTER STE 604 XF1 no tiene la función de cocción al vapor. Está diseñado para la cocción tradicional por convección.

MANUAL DE USUARIO STE 604 XF1 SAUTER

MANUAL DE INSTALLACION E INSTRUCCIONES PARA USO DE ENCIMERAS INDEPENDIENTES

Colaboramos en la defensa del Medio Ambiente. Por estarzón, nuestros embalajes:

• Son 100% recicables.
• Tienen la menorcantidad de piezas y material possible para facilitar asi el reciclado.

APOSTE CONNOSCO PELA ECOLOGIA. RECICLE A EMBALAGEM.

Descripción general 4

Utilizacion de losmandos. 4

Utilizacion recipientes. 5

Limpieza 6

Instalacion 7

Esquema de conexiones 9

Esquema electrico. 10

ADVERTENCIA

• Sólo el Servicio Técnico Autorizo可以把 su colocar en caso de avería.
  De lo contrario, la garantía que posee quedará invalidada.
• En la plac de caracteristicas figuran los datos技术和 yde identificacion del aparato.
  -Esta placadebeseresconsultadaanpestadeprocederalasconexioneseléctricas.
• Las conexiones electricas deben ser efectuadas por un especialista que esté al corriente de las dispositions legales y de las exigencias normativas reconocidas en cada País.
• Rellenar los datos ejuntos con los datos de la lista de caracteristicas adherida al aparato.

Marca:

Tip:

Pot.max:

Tensión:

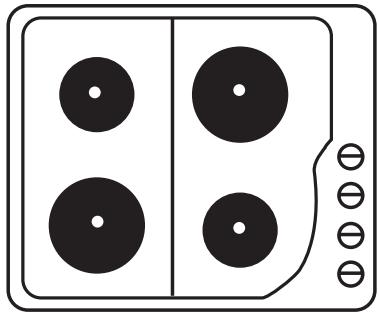

DESCRIPCION GENERAL

4 FOCOS ELECTRICOS

Foco Normal

1,5kW - 1kW

2kW

2kW
1,5kW - 1kW Foco Normal

UTILIZACION DE LOS MANDOS

1

Asegüre se de que el mando que va a acontecer, corresponde alAGO que quiera utiliser.

FOCOS ELECTRICOS

Las placas eletricas tienen 6 posiciones, con-distinas potencias de calentimiento. En la tabla 1 le damos una orientacion de estas potencias.

Para su funciona,ould girar el boton hacla izquierda,o hacla derecha segun como desee.

TABLE 1

0	MINIMO 1 2	3 4	MAXIMO 5 6
DESCONECTADO	SUAVE	MEDIO	FUERTE
	Mantener en caliente	Cocer y asar carnes blancas, pescados, embutidos	Cocer y asar carnes rojas, picadas, tortillas
	Preparar salsas delicadas y cremas	Hervir patatas, legumbre, sopas	Freir patatas, pescados, pastas
		Preparar salsas	Poner en ebullición cantidades relativamente grandes de agua
1000 W. normal	100 W 165 W	250 W 500 W	750 W 1000 W
1500 W. p rojo	135 W 165 W	250 W 500 W	750 W 1500 W
2000 W. p rojo	175 W 220 W	300 W 850 W	1150 W 2000 W

UTILIZACION DE RECIPIENTES

FOCOS ELECTRICS

Cuide que el diámetro del recipiente sea igual o mayor que el del foco que va a utiliser.

El foco no debe funciona ar sin
recipient.
La base del recipiente ha de ser
plana y estar seca.

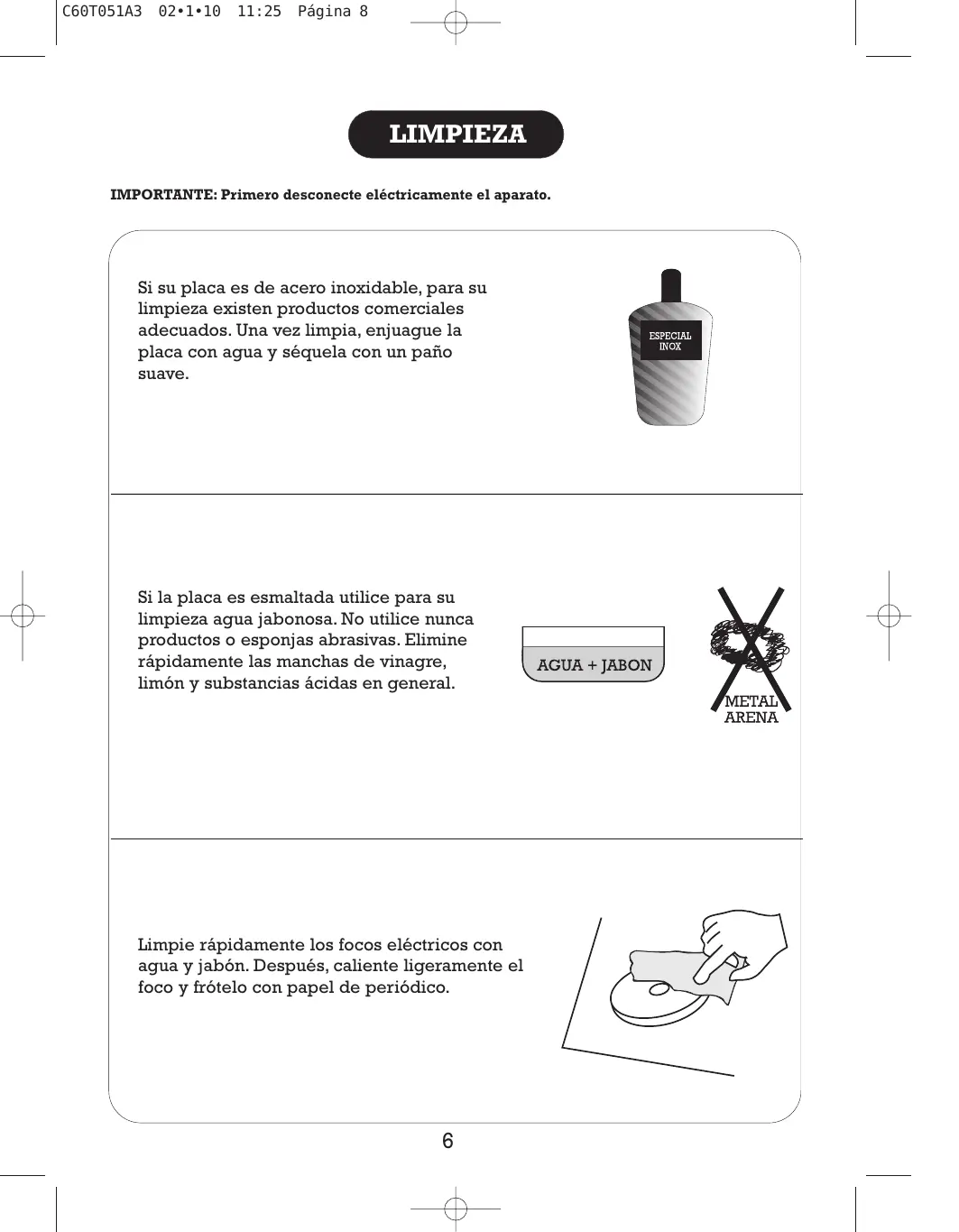

LIMPieZA

IMPORTANT: Primero desconecte electricamente el aparato.

Si su placas es de acero inoxidable, para su limpieza existen produits commerciales adecuados. Una vez limpia, enjuague la placa con agua y sequela con un paño suave.

Si la placas es esmaltada utilise para su limpieza agua jabonosa. No utilise nunca produits o esponjas abrasivas. Elimine rápidamente las manchas de vinagre, limón y substancias ácidas en general.

Limpie rápidamente los focos electricos con agua y jabón. Después, caliente ligeramente el foco y frótejo con papel de periodico.

INSTALLACION

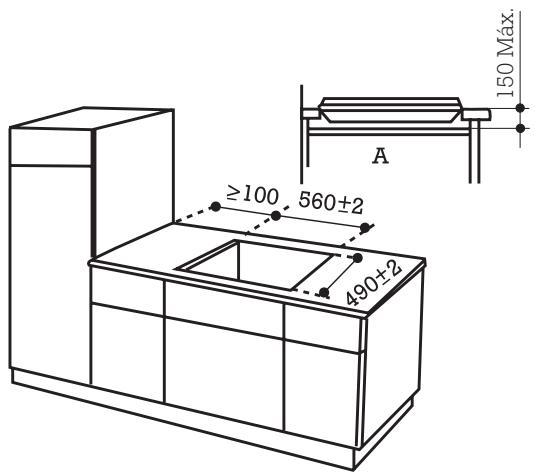

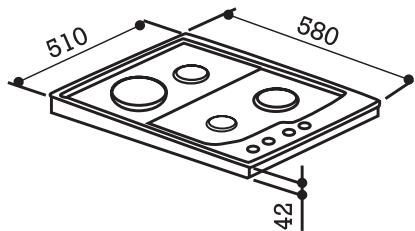

Antes de proceder a la instalacion, le rogamos examine las medidas de los aparatos y del nicho de encastre.

Realice un corte encima del mueble, siguiendo las instrucciones.

Aparato tipo "X" para grado de proteccion contra incendios.

NOTA:

Obligatoriamente el mueble邮轮a colocada la balda "A" para que no haya acceso a la encimera por el interior del mueble,deferido a la temperatura que alcanza.

Esta balda se colocará antes de que haya fijado la encimera al mueble.

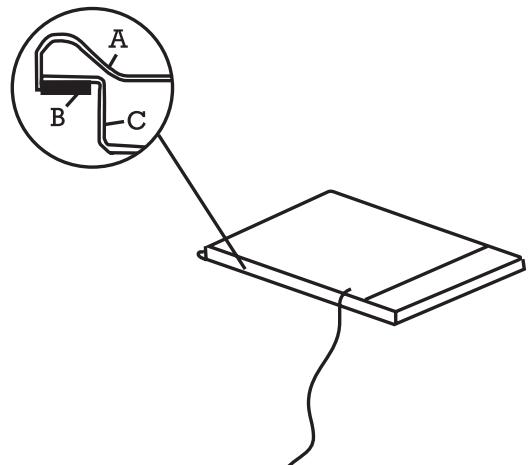

Coloque la placaba Boca abajo sobre una mesa, y retirando el papel adhesivo, pegue la junta de estanquidad en toda la vuelta de la placa.

A: MESA DE TRABAJO
B:JUNTA
C: CUBIERTA INFERIOR

NOTA: NO UTILIZAR MATERIALIALES NO REMOVIBLES COMO LA SILICONA.

INSTALLACION

Coloque a continuación la placen el hueco del mueble, presionando bien para que la junta de estanquidad haga buena cierre.

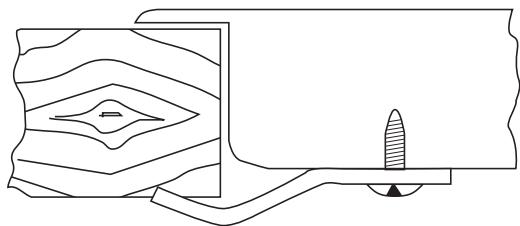

Amarre los 4 enganches de la
placa por la parte inferior, en las
4 esquinas del hueco.
(Enganches y tuercas en bolsas
de accesorios).

ESQUEMA DE CONEXIONES

La plac se suministra con cable de alimentacion.

Si el cable de alimentacion está dañado debe ser sustituido por el fabricante o servicios posventa o personal autorizado con el fin de evitar un peligro.

Si el tipo de connexiondonde se ha de instalar la placasdistincto de

(220...240V~) retiring el cable y realizar el conexionado según cuadros

adjuntos. (El cable doit serportar temperatas de 120^ ).

Debe ser connectada a la red por medio de una toma de corriente conforme a

la publicación CEE 7 o de un dispositivo de corte omnipolar con una

distancia de aperture de los contactos de al menos 3mm.

Potencia total

Placa: 60 cms., 6,3kW

PLACA				Trifasico Δ
	Tensión	Int.nominal por fases	Protección	Tensión	Int.nominal por fases	Protección
60 cms	220...240V~	27,5 Å	32 Å	220...240V~	14 Å	16 Å

PLACA	Trifasico Δ
	Tensión	Int.nominal por fases	Protección	Tensión	Int.nominal por fases	Protección
60 cms	380...400V~	11 Å	12 Å	380...400V~	16 Å	20 Å

Este aparato es conforme a las directivas europeas 73/23/CEE y 89/336/CEE

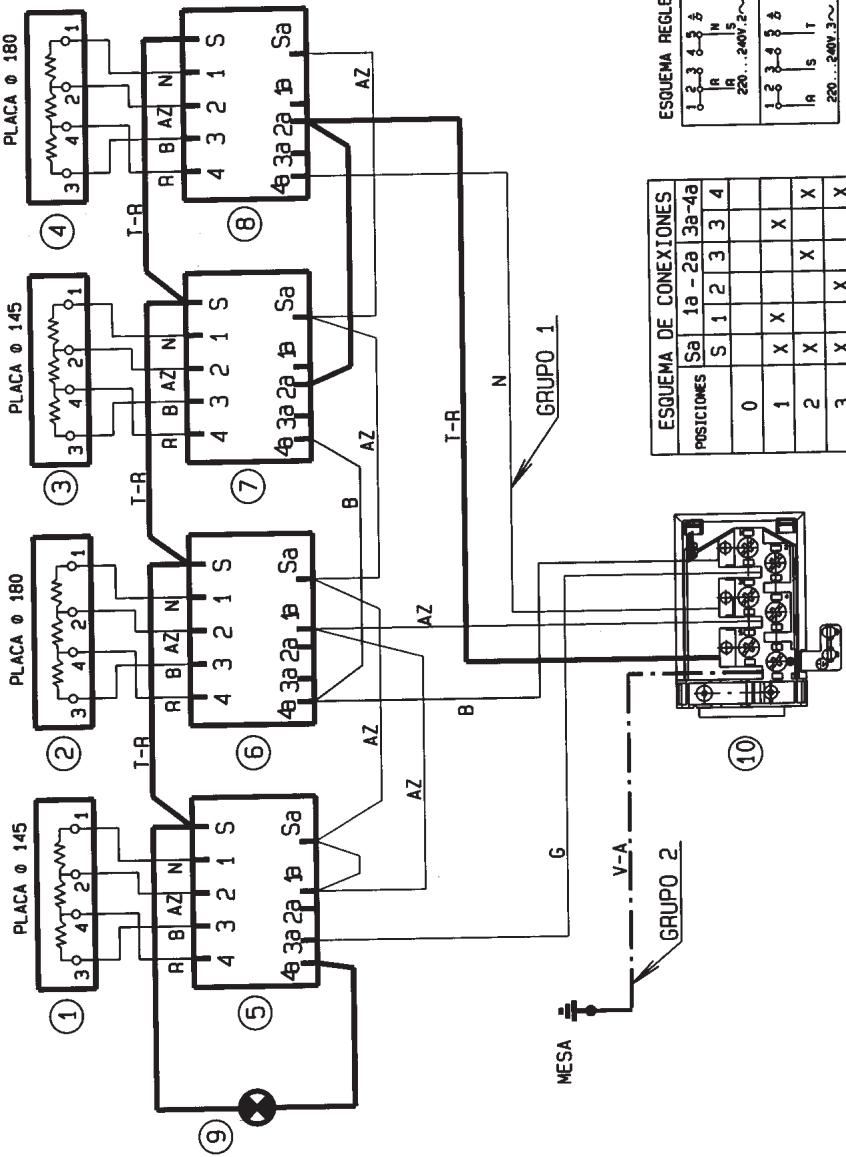

ESQUEMA ELECTRICO
