FHX-700BT - Autoradio PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio Bluetooth
Caractéristiques techniques principales	Compatible avec CD, USB, Bluetooth, et radio FM/AM
Alimentation électrique	12V DC
Dimensions approximatives	178 x 100 x 160 mm
Poids	1,2 kg
Compatibilités	Compatible avec les smartphones via Bluetooth, prise USB pour clé USB
Type de batterie	Non applicable (fonctionne sur alimentation externe)
Tension	12V
Puissance	4 x 50W (max)
Fonctions principales	Lecture de CD, streaming audio Bluetooth, radio FM/AM, égaliseur 13 bandes
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces détachées disponibles auprès du fabricant
Sécurité	Ne pas exposer à l'eau, respecter les instructions d'installation
Informations générales utiles	Vérifier la compatibilité avec votre véhicule avant l'achat

FOIRE AUX QUESTIONS - FHX-700BT PIONEER

Comment réinitialiser le PIONEER FHX-700BT ?

Pour réinitialiser le PIONEER FHX-700BT, maintenez enfoncé le bouton 'SRC' et le bouton 'RESET' en même temps pendant quelques secondes jusqu'à ce que l'appareil redémarre.

Pourquoi le Bluetooth ne se connecte-t-il pas ?

Assurez-vous que le Bluetooth est activé sur votre appareil. Vérifiez également que le PIONEER FHX-700BT est en mode de couplage et qu'il n'est pas déjà connecté à un autre appareil.

Comment ajuster les réglages d'égaliseur ?

Pour ajuster les réglages d'égaliseur, accédez au menu 'Audio' dans les paramètres de votre PIONEER FHX-700BT, puis sélectionnez 'Égaliseur' et personnalisez les niveaux selon vos préférences.

Le son est faible, que faire ?

Vérifiez les niveaux de volume et assurez-vous qu'ils sont réglés correctement. Vous pouvez également vérifier si les haut-parleurs sont connectés correctement et fonctionnent.

Comment mettre à jour le firmware du PIONEER FHX-700BT ?

Visitez le site Web de PIONEER pour télécharger la dernière version du firmware. Suivez les instructions fournies pour installer la mise à jour sur votre appareil via USB.

Pourquoi la radio ne capte-t-elle pas les stations ?

Assurez-vous que l'antenne est correctement connectée et en bon état. Essayez de rechercher les stations manuellement et vérifiez les réglages de fréquence.

Comment connecter un appareil via USB ?

Connectez votre appareil à l'aide d'un câble USB dans le port prévu. Sélectionnez le mode USB sur l'appareil pour commencer à lire la musique.

Que faire si l'écran reste noir ?

Vérifiez que l'appareil est correctement alimenté et que les câbles sont bien connectés. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment régler l'heure sur le PIONEER FHX-700BT ?

Pour régler l'heure, accédez au menu 'Réglages' puis à 'Horloge'. Vous pourrez alors ajuster l'heure et la date selon vos préférences.

MODE D'EMPLOI FHX-700BT PIONEER

Manuel d'installation

• Vérifiez toutes les connexions et tous les systèmes avant l'installation finale.
• N'utilisez pas de pièces non autorisées car il peut en résulter des dysfonctionnements.
• Consultez votre revendeur si l'installation nécessite le perçage de trous ou d'autres modifications du véhicule.
  • N'installez pas cet appareil là où :

— il peut interférer avec l'utilisation du véhicule.

— il peut blesser un passager en cas d'arrêt soudain du véhicule.

• Le laser à semi-conducteur sera endommagé s'il devient trop chaud. Installez cet appareil à l'écart de tous les endroits chauds, par exemple les sorties de chauffage.
• Des performances optimales sont obtenues quand l'appareil est installé à un angle inférieur à 60°.

- Lors de l'installation, pour assurer une dispersion correcte de la chaleur quand cet appareil est utilisé, assurez-vous de laisser un espace important derrière la face arrière et enroulez les câbles volants de façon qu'ils ne bloquent pas les orifices d'aération.

Laissez suffisamment d'espace

nt 5 cm 5 cm

- Utilisez des pièces disponibles dans le commerce lors de l'installation.

Procédure d'installation

Cet appareil peut être installé correctement selon l'une des méthodes de la liste ci-dessous.

• Installation avec le support
- Installation à l'aide des trous de vis sur les côtés de l'appareil

Avant l'installation de cet appareil

1 Retirez l'anneau de garniture.

① Anneau de garniture

2 Insérez les clés d'extraction fournies dans les deux côtés de l'appareil jusqu'à ce qu'elles s'enclenchent en place.

3 Tirez l'appareil hors du support.

Retirez le support.

Installation

① Support (pièce fournie)

2 Installez cet appareil.

Installation avec le support

1 Installez le support dans le tableau de bord.

Une fois le support installé dans le tableau de bord, sélectionnez et courber les pattes en fonction de l'épaisseur du tableau de bord. (Fixez cet appareil aussi fermement que possible à l'aide des pattes supérieures et inférieures. Afin de fixer fermement l'appareil, courbez les pattes de 90 degrés.)

① 182 112 ②

① Tableau de bord
② Support (pièce fournie)

3 Fixez l'anneau de garniture.

① Anneau de garniture

Retrait du support

La procédure est identique à la procédure Avant l'installation de cet appareil. Pour les détails, reportez-vous à cette page, Avant l'installation de cet appareil.

Installation

Installation à l'aide des trous de vis sur les côtés de l'appareil

- Fixation de l'appareil sur le support de montage radio d'usine.

Positionnez l'appareil de sorte que les trous des vis soient alignés avec les trous des vis sur le support, puis serrez les vis aux 3 emplacements de chaque côté de l'appareil.

① Courbez la languette vers le bas si elle gêne.
② Support de montage radio d'usine
③ Vis à tête bombée (5 mm × 8 mm)
④ Tableau de bord ou console

Connexions

Important

- Lors de l'installation de cet appareil dans un véhicule sans position ACC (accessoire) sur le contact d'allumage, ne pas connecter le câble rouge à la borne qui détecte l'utilisation de la clé de contact peut entraîner le déchargement de la batterie.

Avec position ACC

Sans position ACC

- L'utilisation de cet appareil dans des conditions autres que les conditions suivantes pourrait provoquer un incendie ou un mauvais fonctionnement.

— Véhicules avec une batterie 12 volts et mise à la masse du négatif.
— Haut-parleurs avec une puissance de sortie de 50 W et une impédance de 4 Ω à 8 Ω

- Pour éviter un court-circuit, une surchauffe ou un dysfonctionnement, assurez-vous de respecter les instructions suivantes.

— Déconnectez la borne négative de la batterie avant l'installation.
— Fixez le câblage avec des serre-fils ou de la bande adhésive. Pour protéger le câblage, en-roulez dans du ruban adhésif les parties du câblage en contact avec des pièces en métal.
— Placez les câbles à l'écart de toutes les parties mobiles, telles que le levier de vitesse et les rails des sièges.
— Placez les câbles à l'écart de tous les endroits chauds, par exemple les sorties de chauffage.
— Ne reliez pas le câble jaune à la batterie à travers le trou dans le compartiment moteur.
— Recouvrez tous les connecteurs de câbles qui ne sont pas connectés avec du ruban adhésif isolant.
— Ne raccourcissez pas les câbles.

— Ne coupez jamais l'isolation du câble d'alimentation de cet appareil pour partager l'alimentation avec d'autres appareils. La capacité en courant du câble est limitée.
— Utilisez un fusible correspondant aux caractéristiques spécifiées.
— Ne câblez jamais le câble négatif du haut-parleur directement à la masse.
— Ne réunissez jamais ensemble les câbles négatifs de plusieurs haut-parleurs.

• Lorsque cet appareil est sous tension, les signaux de commande sont transmis via le câble bleu/blanc. Connectez ce câble à la télécommande du système d'un amplificateur de puissance externe ou à la borne de commande du relais de l'antenne motorisée du véhicule (max. 300 mA 12 V CC). Si le véhicule est équipé d'une antenne intégrée à la lunette arrière, connectez-le à la borne d'alimentation de l'amplificateur d'antenne.
• Ne reliez jamais le câble bleu/blanc à la borne d'alimentation d'un amplificateur de puissance externe. De même, ne le reliez pas à la borne d'alimentation de l'antenne motorisée. Dans le cas contraire, il peut en résulter un déchargement de la batterie ou un dysfonctionnement.
• Le câble noir est la masse. Les câbles de terre de cet appareil et d'autres produits (particulièrement les produits avec des courants élevés tels que l'amplificateur de puissance) doivent être câblés séparément. Dans le cas contraire, ils peuvent se détacher accidentellement et provoquer un incendie ou un dysfonctionnement.

Cet appareil

① Entrée cordon d'alimentation
② Entrée microphone
③ Microphone 4 m
④ Sortie arrière ou haut-parleur d'extrêmes graves
⑤ Sortie avant
⑥ Entrée antenne
⑦ Fusible (10 A)
⑧ Entrée télécommande câblée Un adaptateur de télécommande câblée (vendu séparément) peut être connecté.

Cordon d'alimentation


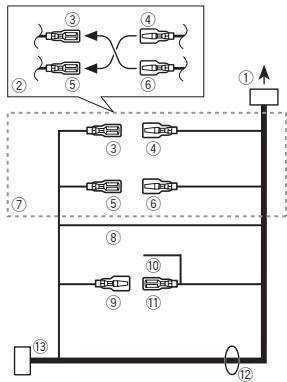

① Vers l'entrée cordon d'alimentation
② Selon le type de véhicule, ③ et ⑤ peuvent avoir une fonction différente. Dans ce cas, assurez-vous de connecter ④ à ⑤ et ⑥ à ③.
③ Jaune Alimentation de secours (ou accessoire)
④ Jaune Connectez à la borne d'alimentation 12 V permanente.
⑤ Rouge Accessoire (ou alimentation de secours)
⑥ Rouge Connectez à la borne contrôlée par le contact d'allumage (12 V CC).
⑦ Connectez les fils de même couleur ensemble.
⑧ Noir (masse du châssis)

Connexions

⑨ Bleu/blanc La position des broches du connecteur ISO est différente selon le type de véhicule.
Connectez ⑨ et ⑪ lorsque la broche 5 est de type commande de l'antenne. Dans un type différent de véhicule, ne connectez jamais ⑨ et ⑪.
⑩ Bleu/blanc Connectez à la borne de commande du système de l'amplificateur de puissance (max. 300 mA 12 V CC).
⑪ Bleu/blanc Connectez à la borne de commande du relais de l'antenne motorisée (max. 300 mA 12 V CC).
⑫ Fils des haut-parleurs Blanc : Avant gauche ⊕
Blanc/noir: Avant gauche ⊖
Gris: Avant droite ⊕
Gris/noir: Avant droite ⊖
Vert : Arrière gauche ⊕ ou haut-parleur d'extrêmes graves ⊕
Vert/noir : Arrière gauche ⊖ ou haut-parleur d'extrêmes graves ⊖
Violet : Arrière droite ⊕ ou haut-parleur d'extrêmes graves ⊕
Violet/noir : Arrière droite ⊖ ou haut-parleur d'extrêmes graves ⊖
⑬ Connecteur ISO
Dans certains véhicules, il est possible que le connecteur ISO soit divisé en deux. Dans ce cas, assurez-vous de connecter les deux connecteurs.

Remarques

- Changez les réglages initiaux de cet appareil (reportez-vous au mode d'emploi). La sortie haut-parleur d'extrêmes graves de cet appareil est monaurale.

- Lors de l'utilisation d'un haut-parleur d'extrêmes graves de 70 W (2Ω), assurez-vous de connecter le haut-parleur d'extrêmes graves aux fils violet et violet/noir de cet appareil. Ne connectez aucun périphérique aux fils vert et vert/noir.

Amplificateur de puissance (vendu séparément)

Réalisez ces connexions lors de l'utilisation d'un amplificateur optionnel.

① Télécommande du système Connectez au câble bleu/blanc.
② Amplificateur de puissance (vendu séparément)
③ Connectez avec des câbles RCA (vendus séparément)
④ Vers la sortie avant
⑤ Haut-parleur avant
⑥ Vers la sortie arrière ou la sortie du haut-parleur d'extrêmes graves
⑦ Haut-parleur arrière ou haut-parleur d'extrêmes graves

Installation du microphone

PRÉCAUTION

Il est extrêmement dangereux de laisser le fil du microphone s'enrouler autour de la colonne de direction ou du levier de vitesse. Assurez-vous d'installer cet appareil de telle manière qu'il ne gène pas la conduite.

Remarque

Installez le microphone dans une position et une orientation qui lui permette de capter la voix de la personne qui utilise le système.

Si vous installez le microphone sur le pare-soleil

1 Installez le microphone sur le clip microphone.

① Microphone

② Clip microphone

2 Installez le clip microphone sur le pare- soleil.

Avec le pare-soleil relevé, installez le clip microphone. (Abaisser le pare-soleil réduit le taux de reconnaissance vocale.)

① Clip microphone
② Serre-fils

Utilisez des serre-fils vendus séparément pour fixer le fil là où c'est nécessaire dans le véhicule.

Si vous installez le microphone sur la colonne de direction

1 Installez le microphone sur le clip microphone.

① Microphone
② Base pour microphone
③ Clip microphone
④ Insérez le fil du microphone dans la fente.

- Le microphone peut être installé sans le clip microphone. Dans ce cas, détachez la base pour microphone du clip microphone. Pour détacher la base pour microphone du clip microphone, faites-la glisser.

Installation du microphone

2 Installez le clip microphone sur la colonne de direction.

① Bande double face
② Installez le clip microphone sur la face arrière de la colonne de direction.
③ Serre-fils

Utilisez des serre-fils vendus séparément pour fixer le fil là où c'est nécessaire dans le véhicule.

Réglage de l'angle du microphone

L'angle du microphone peut être réglé.
