Руководство по установке

Installation

Important

• Перед окончательной установкой проверьте все соединения и системы.
- Не используйте детали, не разрешенные производителем к использованию, поскольку это может стать причиной неисправностей.
- Уточните у дилера компании, требует ли установка сверления отверстий или внесения иных изменений в конструкцию автомобиля.
- Не устанавливайте данное устройство в местах, где оно может:
— помешать управлению автомобилем.
— травмировать пассажира при внезапной остановке автомобиля.
- Перегрев полупроводникового лазера приведет к его выходу из строя. Разместите все кабели в удалении от нагревающихся деталей, таких как решетка обогревателя.
- Оптимальной является установка устройства под углом менее 60°.

- При установке необходимо обеспечить эффективный отвод тепла, оставив достаточное пространство за задней панелью и закрепив свободные кабели так, чтобы они не закрывали вентиляционные отверстия.

Оставить просторное место 5 см 5 см

- При установке используйте детали, имеющиеся в продаже.

Порядок установки

Данное устройство можно устанавливать одним из описанных ниже способов.

• Установка с кронштейном
- Установка с помощью резьбовых отверстий на боковых панелях устройства

Установка

Перед установкой данного устройства

1 Снимите рамку.

① Декоративная рамка

2 Вставьте прилагаемые экстракторы с обеих сторон устройства до щелчка.

3 Извлеките устройство из кронштейна. Снимите кронштейн.

① Кронштейн (входит в комплект поставки)

Установка с кронштейном

1 Установите кронштейн на приборную панель. После установки кронштейна на приборную панель выберите подходящие фиксаторы, исходя из толщины материала приборной панели, и подогните их. (С помощью верхних и нижних фиксаторов закрепите данное устройство как можно надежнее. Для надежной фиксации устройства необходимо подогнуть фиксаторы на 90 градусов.)

① 182 112 ②

① Приборная панель
② Кронштейн (входит в комплект поставки)

2 Установите устройство.

① Декоративная рамка

Извлечение кронштейна

Порядок действий тот же, что перед установкой устройства. Подробнее см. в разделе Перед установкой данного устройства на стр. 26.

Установка с помощью резьбовых отверстий на боковых панелях устройства

- Крепление устройства на заводской установочный кронштейн.

Расположите устройство таким образом, чтобы его резьбовые отверстия совпадали с резьбовыми отверстиями кронштейна, и за-тяните по 3 винта на каждой стороне.

① Подогните зажим, если он мешает установке.
② Заводской установочный кронштейн
③ Крепежные (5 мм × 8 мм) винты
④ Приборная панель или консоль

Соединения

Важно

- При установке данного устройства в автомобиле, в котором отсутствует положение ключа зажигания АСС, красный кабель должен быть подключен к клемме, которая определяет рабочее положение ключа зажигания; в противном случае может возникнуть утечка тока аккумуляторной батареи.

Положение АСС

Положение АСС от- сутствует

• Эксплуатация данного устройства в условиях, отличных от описанных ниже, может привести к пожару или сбою в работе устройства.
  — Транспортные средства с 12-вольтовым аккумулятором и заземлением отрицательного полюса.
  — Громкоговорители с 50 Вт (выходная мощность) и от 4 Ω до 8 Ω (сопротивление).
• Во избежание короткого замыкания, перегрева или неисправностей обязательно соблюдайте следующие указания.
  — Перед установкой отсоедините отрицательную клемму аккумулятора.
  — Закрепите провода при помощи зажимов или изоляционной ленты. Для защиты проводки заизолируйте провода в местах их соприкосновения с металлическими деталями.
  — Разместите все кабели в удалении от подвижных деталей, таких как рычаг переключения передач и направляющие сидений.
  — Разместите все кабели в удалении от нагревающихся деталей, таких как решетка обогревателя.

— Запрещается подключать желтый провод дисплея к аккумуляторной батарее автомобиля через сверленое отверстие в отсеке двигателя.
— Изолируйте концы всех не подсоединенных кабелей изоляционной лентой.
— Не укорачивайте кабели.
— Никогда не срезайте изоляцию со шнура питания данного устройства с целью подачи питания на другое устройство. Допустимая нагрузка кабеля по току ограничена.
— Используйте предохранитель с указанными параметрами.
— Запрещается напрямую заземлять отрицательный вывод громкоговорителя.
— Запрещается связывать вместе отрицательные кабели нескольких громкоговорителей.

• При включении питания устройства управляющий сигнал подается через синебельий провод. Подключите этот провод к клемме пульта управления внешнего усилителя мощности или клемме реле управления антенны с электроприводом (макс. 300 мА 12 В постоянного тока). Если автомобиль оборудован встроенной в оконное стекло антенной, подсоедините провод к клемме питания усилителя антенны.
• Запрещается подсоединять сине-белый кабель к клемме питания внешнего усилителя мощности. Также запрещается подсоединять данный провод к клемме питания антенны с электроприводом. В противном случае может возникнуть утечка тока аккумуляторной батареи или иная неисправность.

Соединения

- Черный кабель является заземляющим. Заземляющие кабели данного устройства и других устройств (особенно устройств, предназначенных для эксплуатации при больших токах, таких как усилитель мощности) должны монтироваться отдельно. В противном случае их случайное отсоединение может привести к пожару или неисправности.

Данное устройство

① Гнездо шнура питания
② Вход микрофона
③ Микрофон 4 м
④ Выход заднего канала или выход сабву- фера
⑤ Передний выход
⑥ Гнездо антенны
⑦ Плавкий предохранитель (10 А)
⑧ Вход проводного пульта дистанционного управления

Служит для подключения проводного адаптера пульта дистанционного управления (приобретается отдельно).

Шнур питания


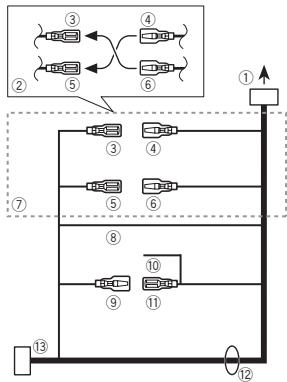

① К гнезду шнура питания
② В зависимости от типа автомобиля функции ③ и ⑤ могут отличаться. В этом случае следует подключить ④ к ⑤ и ⑥ к ③.
③ Желтый

Резервный разъем (или разъем дополнительного оборудования)

④ Желтый

Подключите к клемме источника постоянного тока 12 В.

⑤ Красный

Разъем дополнительного оборудования (или резервный разъем)

⑥ Красный

Подключите к клемме, на которую подается напряжение (12 В постоянного тока) при включении зажигания.

⑦ Подсоедините провода одинакового цвета друг к другу.
⑧ Черный (заземление на массу)

Соединения

⑨ Синий/белый

Расположение штекера разъема ISO на различных автомобилях может отличаться. Если штекер 5 предназначен для управления антенной, подсоедините ⑨ к ⑪. На других автомобилях подключать ⑨ к ⑪ запрещается.

⑩ Синий/белый

Подключите к клемме панели управления усилителя мощности (макс. 300 мА 12 В постоянного тока).

⑪ Синий/белый

Подключите к клемме реле управления антенны с электроприводом (макс. 300 мА 12 В постоянного тока).

⑫ Выводы громкоговорителей

Белый: Передний левый ⊕ Белый/черный: Передний левый ⊖ Серый: Передний правый ⊕

Серый/черный: Передний правый ⊖ Зеленый: Задний левый ⊕ или сабвуфер ⊕

Зеленый/черный: Задний левый ⊖ или сабвуфер ⊖

Фиолетовый: Задний правый ⊕ или сабвуфер ⊕

Фиолетовый/черный: Задний правый ⊖ или сабвуфер ⊖

⑬ Разъем ISO

В некоторых автомобилях разъем ISO может иметь два вывода. В этом случае необходимо подсоединить оба разъема.

Примечания

• Требуется изменение начальных настроек данного устройства (см. руководство по эксплуатации). Выход сабвуфера данного устройства монофонический.
• При использовании сабвуфера мощностью 70 Вт (2 Ω) обязательно подсоедините к сабвуферу фиолетовый и фиолетовый/черный провод данного устройства. Не подсоединяйте зеленый и зеленый/черный провода.

Усилитель мощности (приобретается отдельно)

Используйте данную схему подсоединения при использовании дополнительного усili-теля мощности.

① Пульт дистанционного управления системой Подсоедините синий/белый кабель.
② Усилитель мощности (приобретается отдельно)
③ Подключите с помощью кабелей RCA (приобретаются отдельно)
④ К переднему выходу
⑤ Передний громкоговоритель
⑥ К выходу заднего канала или выходу сабвуфера
⑦ Задний громкоговоритель или сабвуфер

Установка микрофона

ВНИМАНИЕ

Не допускайте наматывания провода микрофона вокруг колонки рулевого управления или рычага переключения передач. Это очень опасно! Установите это устройство таким образом, чтобы оно не затрудняло вождение.

Примечание

Установите микрофон в таком положении, чтобы он мог уловить голос человека, управляющего системой.

При установке микрофона на солнцезащитном козырьке

1 Установите микрофон на держателе микрофона.

① Микрофон

② Держатель микрофона

2 Установите держатель микрофона на солнцезащитном козырьке.

Установите держатель микрофона при поднятом солнцезащитном козырьке. (Опускание козырька приведет к ухудшению идентификации голоса при использовании голосовых команд.)

① Держатель микрофона
② Зажим

При необходимости используйте зажимы для закрепления кабеля в салоне автомобиля (продаются отдельно).

При установке микрофона на колонке рулевого управления

1 Установите микрофон на держателе микрофона.

① Микрофон
② База микрофона
③ Держатель микрофона
④ Уложите провод микрофона в канавку.

- Микрофон можно установить без использования держателя. В этом случае отсоедините базу микрофона от держателя. Для этого сдвиньте базу микрофона.

Установка микрофона

2 Установите держатель микрофона на колонке рулевого управления.

① Двусторонняя клейкая лента
② Установите держатель микрофона на внутренней стороне колонки рулевого управления.
③ Зажим

При необходимости используйте зажимы для закрепления кабеля в салоне автомобиля (продаются отдельно).

Регулировка угла микрофона

Угол микрофона можно регулировать.
