GEBRUIKSAANWIJZING FHX-700BT PIONEER

Installatiehandleiding

• Controleer alle aansluitingen en systemen voordat u de installatie voltooit.
• Gebruik geen onderdelen van andere fabrikanten; deze kunnen storingen veroorzaken.
• Neem contact op met uw dealer als er voor de installatie gaten moeten worden geboord of als er andere aanpassingen aan het voertuig nodig zijn.

- Installeer dit toestel niet op een plaats waar: — het de besturing van het voertuig kan belemmeren. — het de inzittenden kan verwonden bij een noodstop.

- De halfgeleiderlaser raakt bij oververhitting beschadigd. Plaats dit apparaat niet op plaatsen waar het warm wordt, zoals nabij de uitlaat van een kachel.

- Dit toestel werkt het beste als het wordt geplaatst onder een hoek van minder dan 60°.

- Laat bij het plaatsen voldoende ruimte vrij achter het achterpaneel en wikkel losse kabels zo dat ze de ventilatiegaten niet blokkeren; zorg altijd dat warmte goed wordt afgevoerd tijdens gebruik van het toestel.

Laat voldoende ruimte vrij 5 cm 5 cm

- Gebruik voor installatie in de handel verkrijgbare onderdelen.

Installatie

Het toestel kan op een van de volgende wijzen geïnstalleerd worden.

• Installatie met de houder
- Monteren met de schroefgaten aan de zijkant van het toestel

Voordat u het toestel monteert

1 Verwijder de sierlijst.

2 Steek de meegeleverde uittreksleutels in de beide kanten van het toestel totdat ze op hun plaats klikken.

3 Trek het toestel uit de houder.

Verwijder de houder.

Installatie

① Houder (meegeleverd onderdeel)

Installatie met de houder

1 Monteer de houder in het dashboard.

Nadat u de houder in het dashboard geplaatst hebt, kiest en buigt u lipjes die geschikt zijn voor de dikte van het dashboardmateriaal. (Monteer dit toestel zo stevig mogelijk met behulp van de boven- en onderlipjes. Om het toestel vast te zetten, buigt u de lipjes 90 graden.)

① 182 112 ②

① Dashboard ② Houder (meegeleverd onderdeel)

2 Installeer het toestel.

3 Bevestig de sierlijst.

De houder verwijderen

De procedure is gelijk aan die in Voordat u het toestel monteert. Raadpleeg voor meer informatie Voordat u het toestel monteert op deze bladzijde.

Installatie

Monteren met de schroefgaten aan de zijkant van het toestel

- Bevestig het toestel aan de radiomonta- geklem.

Plaats het toestel zo dat de schroefgaten ervan samenvallen met de schroefgaten van de bevestigingsklem. Bevestig het toestel met drie schroeven (stevig aandraaien) aan elke zijde.

① Als het uitsteekseltje in de weg zit, buigt u het omlaag.
② Radiomontageklem
③ Platbolkopschroeven (5 mm × 8 mm)
④ Dashboard of console

Verbindingen

Belangrijk

- Als dit toestel wordt geïnstalleerd in een voertuig met een contactschakelaar zonder ACC-stand (accessoirestand), kan de accu leeglo-pen als de rode kabel niet wordt aangesloten op de aansluiting die de bediening van de contactschakelaar herkent.

ACC-stand

Geen ACC-stand

• Gebruik van dit toestel onder andere omstandigheden dan de volgende kan leiden tot brand of storingen.
  — Voertuigen met een accu van 12 volt en negatieve aarding.
  — Luidsprekers van 50 W (uitgangswaarde) en 4Ω tot 8Ω (impedantiewaarde).
• Om kortsluiting, oververhitting en storingen te voorkomen, moet u onderstaande aanwijzingen opvolgen.
  — Koppel de negatieve aansluiting van de accu los voordat u het toestel installeert.
  — Gebruik kabelklemmen of plakband om de bekabeling veilig aan te brengen. Bescherm de kabels met plakband op plaatsen waar deze tegen metalen onderdelen liggen.
  — Plaats geen kabels in de buurt van beweegbare onderdelen zoals de versnellingspook of de stoelrails.
  — Leg kabels niet op plaatsen die heet kunnen worden, zoals dicht bij de kachel.
  — Sluit de gele kabel niet op de accu aan via een gat in het motorcompartiment.
  — Dek alle ongebruikte kabelaansluitingen af met isolatietape.
  — Maak de kabels niet korter.
  — Verwijder nooit de isolatie van de voedingskabel van dit toestel om andere apparaten van stroom te voorzien. De stroomcapaciteit van de voedingskabel is beperkt.

— Gebruik een zekering met het voorgeschreven vermogen.
— Verbind de negatieve luidsprekerkabel nooit rechtstreeks met de aarding.
— Voeg de negatieve kabels van verschillende luidsprekers nooit samen.

- Als dit apparaat aan staat, wordt het bedieningssignaal doorgegeven via de blauw/witte kabel. Verbind deze kabel met de afstandsbediening van een externe versterker of met de bedieningsaansluiting van de automatische antenne van het voertuig (maximaal 300 mA, 12 V gelijkstroom). Als het voertuig is uitgerust met een glasantenne, verbindt u deze met de voedingsaansluiting van de antenne-booster.

• Verbind de blauw/witte kabel nooit met de voedingsaansluiting van een externe versterker of automatische antenne. Anders kan de accu leeglopen of kan er storing optreden.
• De zwarte kabel is de aarding. Dit toestel moet gescheiden worden geaard van andere apparaten (met name apparaten die veel stroom verbruiken zoals een versterker). Anders kan er brand of storing ontstaan wanneer de aarding per ongeluk losraakt.

Dit toestel

③ Microfoon 4 m
④ Achteruitgang of subwooferuitgang
⑤ Uitgang voor
⑥ Antenne-ingang
⑦ Zekering (10 A)
⑧ Ingang voor draadafstandsbediening Een bedrade afstandsbedieningsadapter kan aangesloten worden (los verkrijgbaar).

Stroomkabel


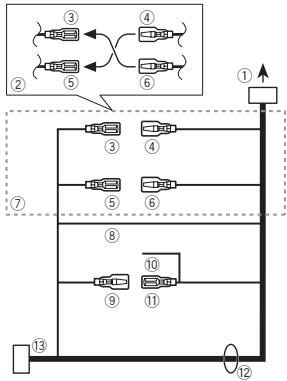

① Naar ingang stroomkabel
② De functie van ③ en ⑤ kan verschillen afhankelijk van het type voertuig. Verbind in dat geval ④ met ⑤ en ⑥ met ③.
③ Geel Back-up (of accessoire)
④ Geel Aansluiten op de constante 12 V-voedings- aansluiting.
⑤ Rood Accessoire (of back-up)

⑥ Rood
Aansluiten op een aansluiting die door de contactschakelaar wordt aangestuurd (12 V gelijkstroom).
⑦ Verbind kabels van dezelfde kleur met elkaar.
⑧ Zwart (chassisaarding)
⑨ Blauw-wit
De pinpositie van de ISO-connector verschilt naargelang het type voertuig. Als pin 5 de antenne aanstuurt, verbindt u ⑨ en ⑪. In andere typen voertuigen verbindt u ⑨ en ⑪ nooit.
⑩ Blauw-wit
Aansluiten op systeembedieningsaansluiting van de versterker (maximaal 300 mA, 12 V gelijkstroom).
⑪ Blauw-wit
Aansluiten op bedieningsaansluiting van de gemotoriseerde antenne (maximaal 300 mA, 12 V gelijkstroom).
⑫ Luidsprekerkabels
Wit: Linksvoor ⊕
Wit-zwart: Linksvoor ⊖
Grijs: Rechtsvoor ⊕
Grijs-zwart: Rechtsvoor ⊖
Groen: Linksachter ⊕ of subwoofer ⊕
Groen-zwart: Linksachter ⊖ of subwoofer ⊖
Violet: Rechtsachter ⊕ of subwoofer ⊕
Violet-zwart: Rechtsachter ⊖ of subwoofer ⊖
⑬ ISO-connector
Bij sommige voertuigen is de ISO-connector in twee verdeeld. Verbind in dat geval beide connectoren.

Opmerkingen

• Wijzig de begininstelling van dit toestel (raadpleeg de bedieningshandleiding). De subwooferuitgang van dit toestel is mono.
• Als u een subwoofer van 70 W (2Ω) gebruikt, moet u de subwoofer aansluiten op de violette en zwart-violette draden van dit toestel. Sluit niets aan op de groene en groen-zwarte draden.

Verbindingen

Versterker (apart verkrijgbaar)

Maak deze verbindingen als de optionele versterker wordt gebruikt.

① Systeemafstandsbediening Verbinden met blauw-witte kabel.
② Versterker (apart verkrijgbaar)
③ Aansluiten op RCA-kabels (apart verkrijgbaar)
④ Naar vooruitgang
⑤ Luidsprekers voorin
⑥ Naar achteruitgang of subwooferuitgang
⑦ Luidspreker achterin of subwoofer

De microfoon installeren

LET OP

Het is zeer gevaarlijk om de microfoon zo te installeren dat het snoer zich om de stuurkolom of de versnellingspook kan wikkelen. Installeer het toestel zodanig dat het de besturing op geen enkele wijze kan belemmeren.

Opmerking

Installeer de microfoon op een plaats waar de stem van degene die het toestel bedient, kan worden opgevangen.

Als u de microfoon op de zonneklep installeert

1 Plaats de microfoon op de microfoon-klem.

① Microfoon

② Microfoonklem

2 Plaats de microfoonklem op de zonne-klep.

Installeer de microfoonklem terwijl de zonneklep omhoog staat. (Als u de zonneklep lager zet, vermindert de herkenning bij stemopdrachten.)

Gebruik waar nodig los verkrijgbare klemmen om de kabel in het voertuig vast te zetten.

Als u de microfoon op de stuurkolom installeert

1 Plaats de microfoon op de microfoon-klem.

① Microfoon
② Microfoonstatief
③ Microfoonklem
④ Zet de microfoonkabel vast in de groef.

- De microfoon kan ook zonder microfoonklem gemonteerd worden. In dat geval schuift u het microfoonstatief uit de microfoonklem.

De microfoon installeren

2 Plaats de microfoonklem op de stuurkolom.

① Dubbelzijdige tape
② Monteer de microfoonklem achter de stuurkolom.
③ Klem

Gebruik waar nodig los verkrijgbare klemmen om de kabel in het voertuig vast te zetten.

De hoek van de microfoon afstellen

U kun de richting waarin de microfoon staat aanpassen.
