Caractéristiques	Détails
Type de cuisinière	Gaz
Nombre de foyers	4 foyers
Type de foyers	Foyers à gaz
Dimensions (L x P x H)	85 x 60 x 60 cm
Poids	Environ 50 kg
Matériau de la surface	Acier émaillé
Allumage	Allumage électronique
Type de four	Four à gaz
Capacité du four	Environ 60 litres
Fonctionnalités de sécurité	Coupe gaz, sécurité enfants
Entretien	Nettoyage facile grâce à la surface émaillée
Consommation énergétique	Classe énergétique A
Accessoires inclus	Grilles de four, plat à rôtir

FOIRE AUX QUESTIONS - HG1111M Atag

Comment allumer la cuisinière Atag HG1111M ?

Pour allumer la cuisinière, tournez le bouton de commande sur la position de l'étincelle tout en maintenant le bouton enfoncé jusqu'à ce que le gaz s'allume.

Que faire si la flamme s'éteint pendant la cuisson ?

Si la flamme s'éteint, éteignez le gaz immédiatement et attendez au moins 5 minutes avant d'essayer de rallumer la cuisinière.

Comment nettoyer les grilles de la cuisinière ?

Les grilles peuvent être nettoyées avec de l'eau chaude savonneuse. Évitez les nettoyants abrasifs qui pourraient rayer la surface.

La cuisinière ne chauffe pas, que faire ?

Vérifiez que le gaz est bien ouvert et que la flamme est allumée. Si le problème persiste, contactez un technicien qualifié.

Comment régler la hauteur des flammes ?

Vous pouvez régler la hauteur des flammes en tournant le bouton de commande vers la gauche pour augmenter la flamme et vers la droite pour la diminuer.

Est-ce que la cuisinière Atag HG1111M est équipée d'une sécurité enfant ?

Non, la cuisinière Atag HG1111M ne dispose pas d'une fonction de sécurité enfant intégrée.

Comment savoir si le gaz est épuisé ?

Si vous n'entendez pas de bruit lorsque vous ouvrez le gaz et que la flamme ne s'allume pas, cela peut indiquer que le gaz est épuisé.

La cuisinière émet une odeur de gaz, que faire ?

Si vous sentez une odeur de gaz, éteignez immédiatement tous les appareils, ouvrez les fenêtres et sortez de la maison. Contactez un professionnel.

Puis-je utiliser des casseroles en fonte sur la cuisinière Atag HG1111M ?

Oui, vous pouvez utiliser des casseroles en fonte, mais assurez-vous qu'elles sont adaptées à un usage sur gaz.

Où trouver le manuel d'utilisation de la cuisinière ?

Le manuel d'utilisation peut être téléchargé depuis le site officiel d'Atag ou contacté directement le service client.

MODE D'EMPLOI HG1111M Atag

notice d'utilisation FR 4-23

DE

Anleitung. DE 4-23

GB

manual. GB 4-23

Votre plaque de cuisson au gaz

description . FR 4

introduction. FR 5

Sécurité

les points qui méritent votre attention. FR 6

Commande

allumer et regler FR 7

Cuisiner comfortablement

utilisation optimale. FR 8

Entretien

généralités FR 10

Pannes

tablecau . FR 14

Environnement

que faire de l'emballage et de l'appareil use FR 15

Instructions d'installation

généralités FR 16

encastrement FR 18

fiche technique. FR 23

NL

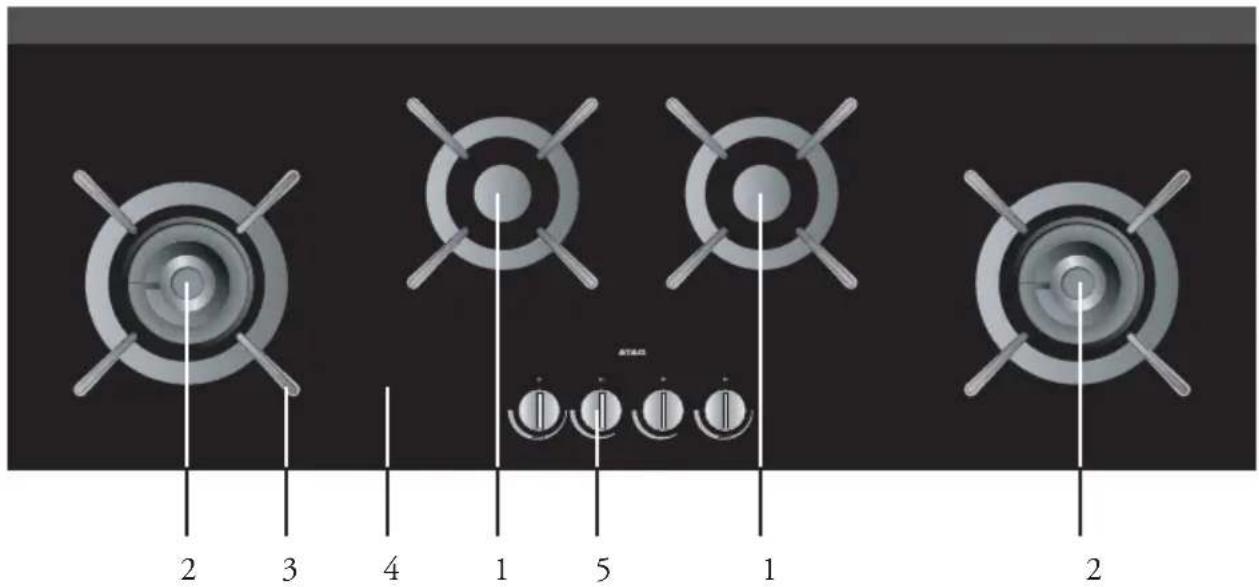

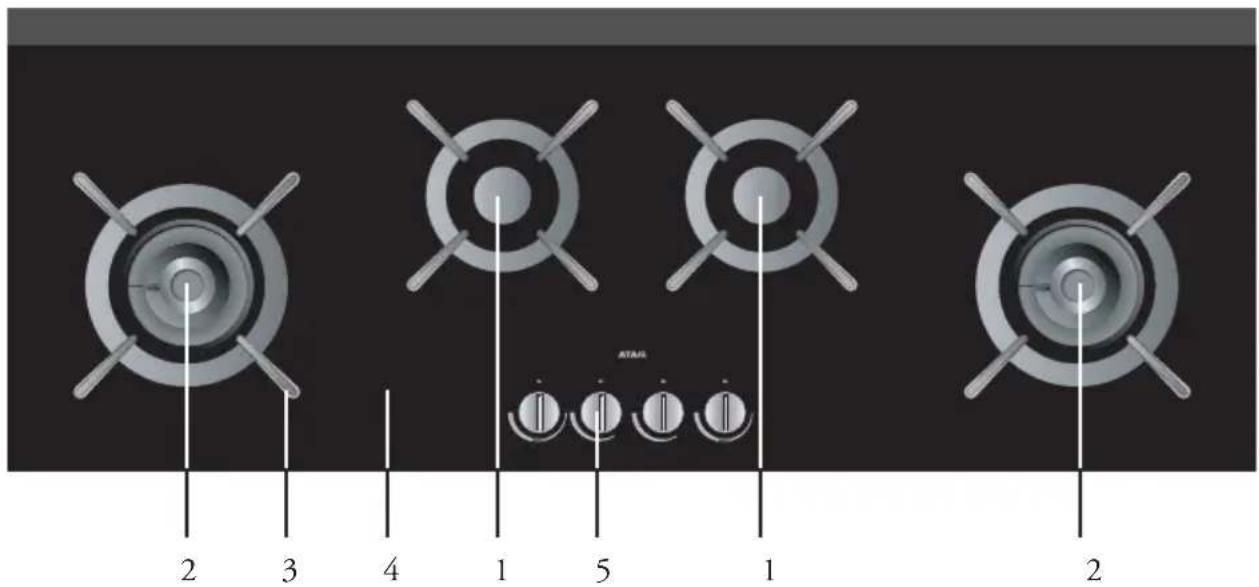

1. brûleur normal
2. brûleur wok
3. grille dcuisson
4. plaque de verre
5. bouton de commande

KOOKKEUR

La presente plaque de cuisson a ete conque pour le veritable amateur de cuisine. Les bruleurs sont de puissances diverses, ce qui yous permit de preparer des mets divers. Grace a l'allumage commande et integre dans les boutons, vous allumez et commandez d'une seule main les bruleurs.

La plaque de cuisson au gaz allie un rendement elevé à un minimum de combustion imparfaite. Vous disposez ainsi d'un apparciel détenant des temps de cuisson courts qui vous offre aussi la possibilité de mischief parfaitement.

Le modele HG111M est équipé d'un dispositif de sécurité de flamme.

Il permet d'interrompre automatiquement l'alimentation de gaz en cas d'extinction inopinée de la flamme.

Ce manuel contient une description visant à vous permettre d'utiliser la plaque de cuisson au gaz d'une manière aussi optimale que possible. En plus d'une information sur la commande, vous trouvrez également une information de base qui vous sera utile lors de l'utilisation de ce produit.

Conservez bien ce manuel pour permettre à un autre utiliser évientuel d'en tirer aussi profit.

En outre, le manuel sert aussi de referencia au service après-vente. Dans ce sens, collez la plaque de données livrées dans le cadre réservé à cet effet, au dos du manuel. S'il y a lieu, collez aussi ici la plaque de données, livrée avec le set de conversion. Les plaques de données comprennent toute l'information nécessaire au service après-vente pour répondre correctement à vos questions.

Nous vous souhaitons bien du plaisir à cuisiner!

Veillez à une bonne aération pendant l'utilisation

• Maintenez les points d'expiration naturels ouverts.
• En cas d'une utilisation prolongée de la plaque de cuisson, une aération supplémentaire est indispensable. Ouvrez, par exemple, une fenêtre ou installez une aération mécanique.

N'utilisez la plaque de cuisson que pour préparer des mets

• L'appareil n'est pas approprié pour chauffer des espaces.

Ne flambez jamais sous une hotte

• En raison de flammes elevées, un incendie peut se déclencher, aussi en cas d'un ventilateur mis à l'arrêt.

Les éléments du brûleur sont brûlants pendant l'utilisation, mais aussi directement après l'utilisation

• Evitez tout contact direct avec des matériaux non résistants à la chaleur.
• Ne plongez jamais dans l'eau froide des brûleurs et des grilles de cuisson chaudes. En raison d'un refroidissement brutal, l'émail risque d'être endommagé.

La distance allant d'une casserole à une touche ou à une paroi non résistant à la chaleur doit dépasser les deux centimétres

• En cas de distances plus petites, les touches ou la paroi risquent de changer de couleur et/ou de se déformer sous l'effet de la température élevée.

Utilisez toujours les grilles de cuisson et les ustensiles appropriés

• Placez toujours la casserole sur la grille de cuisson. Le placement direct d'une casserole sur la tête du brûleur risque d'engendrer des situations dangereuses.
• Des bacs en aluminium ou en plastique ne sont pas appropriés en tant qu'ustensiles de cuisine. Ils risquent de brûler sur la tête du brûleur et sur les grilles de cuisson.

Placement des éléments du brûleur et des grilles de cuisson

• La plaque de cuisson ne peut fonctionner correctement que si les éléments du brûleur ont été bien mis les uns dans les autres via les cames de guidage.
• Veillez à ce que les grilles de cuisson soient bien droites l'une en face de l'autre et soient plates sur la plaque de verre. C'est seulement de cette manière que les casseroles peuvent rester stables.

Chaque brûleur peut être régle progressivement entre la position Haute et Basse.

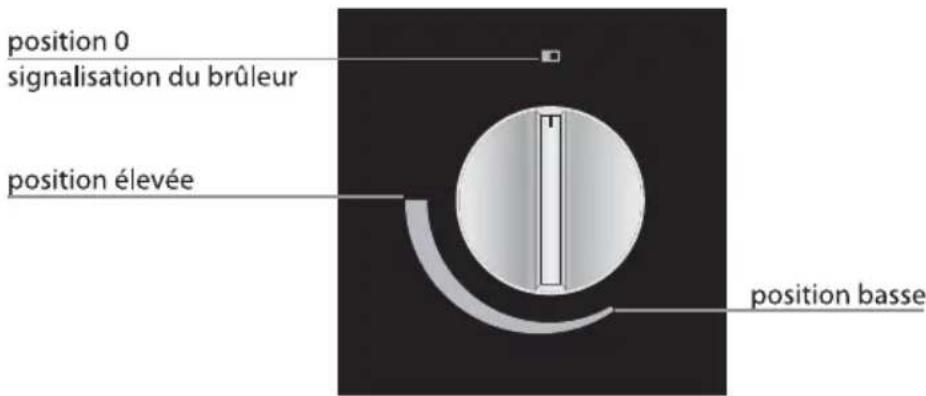

Brûleur normal

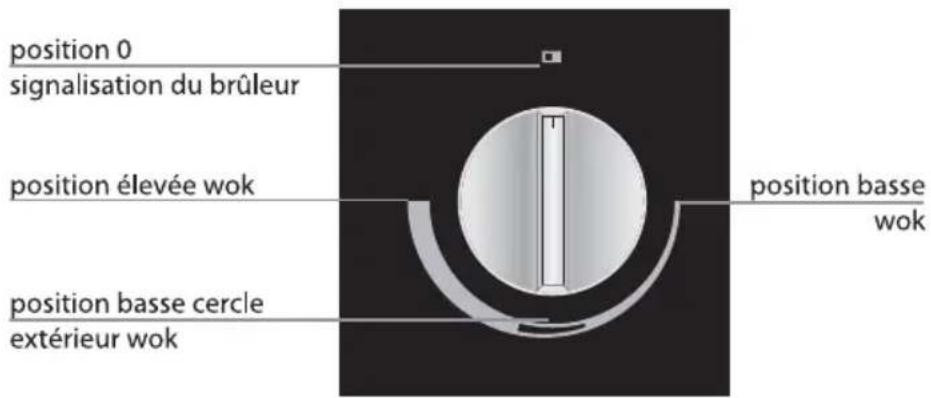

Brûleur wok

Commande

Appuyez sur la touche de commande et tournez-la vers la gauche.
Le brûleur va s'allumer.

Concernant les apparciels équipés d'un dispositif de sécurité de flamme, appuyez pendant 5 secondes environ sur le bouton de commande pour enclencher le dispositif de sécurité de flamme.

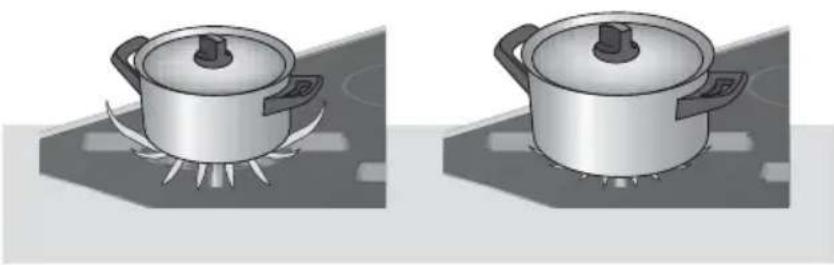

• Veillez toujours à ce que les flammes se trouvent sous la casserole.

Un grand gaspillage d'énergie se produit en laissant tournoyer les flames ajuster de la casserole. De plus, les poignées risquent de devenir trop chaudes.

N'utilise pas de casseroles détenant des diamètres de fond inférieurs à 12 cm. Des casseroles plus petites ne sont pas stables.

FAUTE CORRECT

Pour cuire rapidement (à la Chinoise) ou plus longtemps de

grandes quantités et frire, utilisez (si présente) le brûleur puissant ou superpuissant ou Wok.

Préparer des sauces, faire mischief et cuire plus longuement sont des opérations que vous pouvezaccomplir sur le brûleur à diffusion douce. En position maximale, ce brûleur est suffisamment grand po une cuisson demandant plus de temps.

Pour tous les autres mets, utilisez les brûleurs courants.

Cuisinez en mettant un couvercle sur la casserole. Vous economiserez jusqu'à 50% d'énergie.

• Utilisez des casseroles ayant un fond plat, propre et sec. Les casseroles avec un fond plat sont stables et les casseroles avec un fond propre transmettent moins la chaleur vers les alimentes.

Brûleur Wok

Un brûleur Wok vous permet de préparer des mets à une température très élevée. Dans ce contexte, il est important :

• couper à l'avance tous les ingrédents en morceaux;
• d'utiliser une huile de bonne qualité (huile d'olive, de mais, de tournésol ou d'arachide par exemple) en faisant revenir les ingrédents. Il n'en faut pas beaucoup. Sous l'effet de la forte chauffe, le beurre et la margarine brûlent;
• de mettre d'abord dans le recipient les mets qui demandent le temps de préparation le plus long pour qu'à la fin de la cuisson, tous les ingrédents soient cuit (à point) en même temps.

Utilisation de la grille accessoire Wok

La grille auxiliaire qui est livrée avec le brûleur Wok ou qui existe en tant qu'accessoire, fournit une stabilité supplémentaire au Wok à fond rond. Placez la grille auxiliaire en tenant compte de l'illustration située sur la grille à wok.

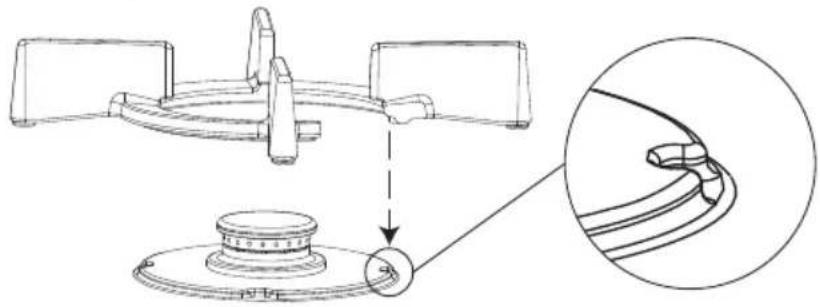

Utilisation du réducteur de grille

Le réducteur de grille qui est livré ou qui existe en tant qu'accessoire va vous permettre d'utiliser des casseroles de taille très réduite.

Votre apparéil comprend des matériaux de haute qualité qui se nettoient facilement.

• Les éléments du brûleur ne peuvent pas être lavées dans le lave-vaisse. Les pieces risquent d'être attaquées par le produit vaisse. N'utilise pas trop d'eau pour lui éviter de s'introduire dans le brûleur ou dans les points d'acration.

• Nettoyez de préférence les bougies d'allumage avec un chiffon. Soyez prudent en effectuant cette opération. Si vous appuyez trop fort, vous risquez de modifier la distance entre la pointe de la bougie et le brûleur. Dans ce cas, l'allumage du brûleur ne se produit pas ou ne sera pas bien. La bougie ne fonctionne bien que dans un environnement sec. Au cas où ce serait très sale, nettoyez la pointe avec une petite brosse fine.

• Placez les grilles de cuisson verticalement vers le bas, sans glisser sur la plaque de verre.

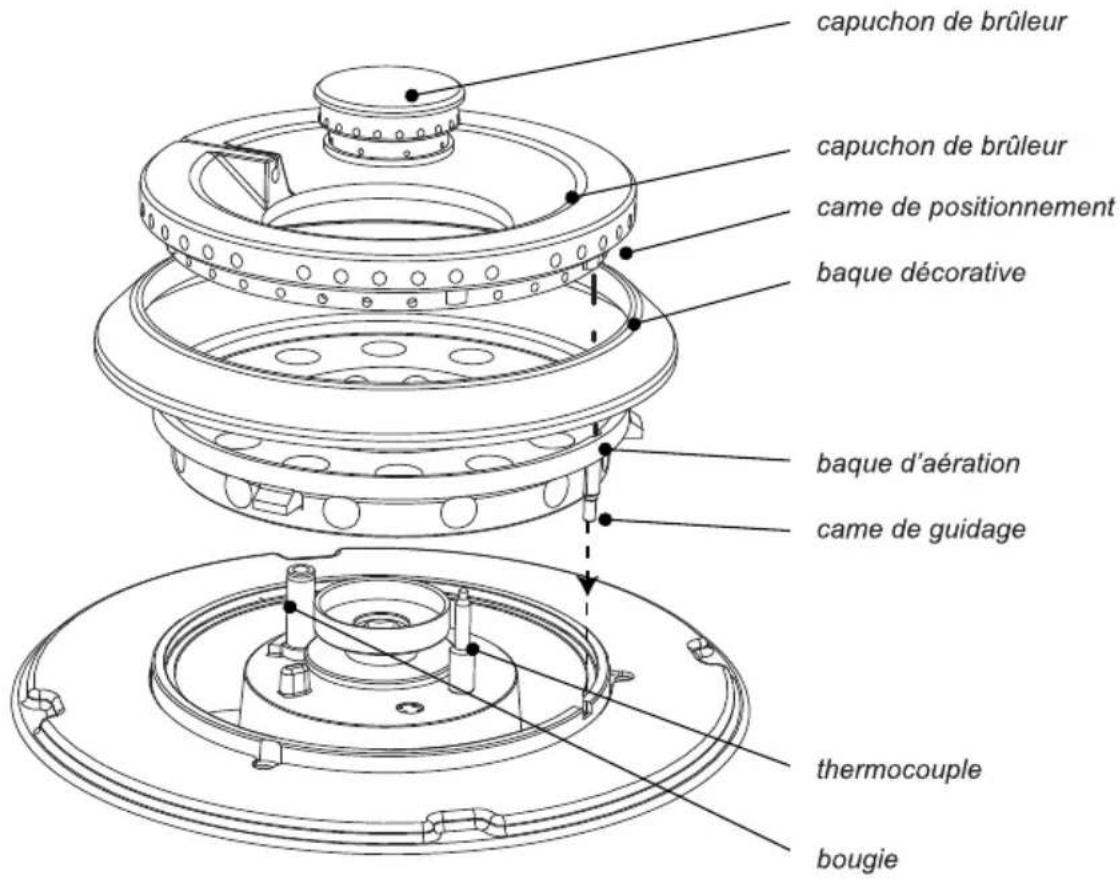

• Assembliez les éléments du brûleur en utilisant les cames de guidage etcame de positionnement.

• Un entretien régulier et direct après utilisation évite aux alimentés collés d'agir à long terme et de provoquer des tâches tenaces, difficilles à supprimer. Utilisez de préférence un produit d'entretien doux.
• Nettoyez d'abord les touches de commande, les brûleurs et les grilles de cuisson avant le plaque en verre. Vous évitez ainsi pendant le nettoyage, de salir encore la plaque en verre.

Tâches tenaces sur émail (grilles de cuissons, chapeaux de brûleurs)

Elles s'enlevent avec un abrasif liquide ou une éponge-grattoir synthétique. N'utilise jamais de poudre à recycler, dépONGes metalliques, d'objets pointus ni de produits d'entretien agressifs.

Tâches tenaces sur la plaque en verre

Nettoyez la plaque en verre à l'aide d'un produit d'entretien spécial pour plaques de cuisson céramique. Les tâches d'eau ou les traces de calcaire s'éliminent le plus facilement avec du vinaigre blanc.

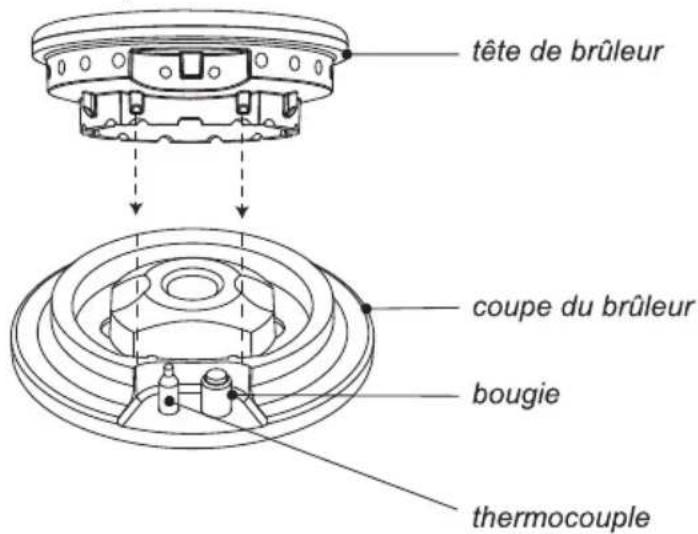

Nettoyage éléments des brûleurs amovibles

Nettoyez les éléments des brûleurs amovibles (wok y compris) avec un produit d'entretien doux et une éponge douce. En cas de tâches tenaces, laisserz tremper les éléments dans une eau savonneuse chaude. N'utilise jamais de poudre à récurer, ni dépongoçés metalliques, ni d'objets pointus, ni de produits d'entretien agressifs.

Éléments du brûleur Wok en cuivre

Quelques éléments du brûleur Wok sont en cuivre. Il est normal que la couleur du cuivre change. Ceci vient de l'emploi de hautees temperatures pendant la cuisson au wok.

Les cuvettes des brûleurs Keradur®

Les cuvettes des brûleurs sont pourvues d'un revêtement Keradur® unique. La laque spéciale, traitée anti-poussière, est équipée d'une garniture céramique qui facilité l'entretien et améliore grandement la durabilité des brûleurs. Il est préféable de nettoyer les cuvettes des brûleurs avec un produit d'entretien doux et un tissu doux.

ATAG Shine

Atag a développé une série de produits d'entretien sous la marque ATAG Shine.
Il est possible de se les procurer via le website www.hps.nl
Vous y trouvez également divers conseils d'utilisation et d'entretien.

Si l'appareil ne fonctionne pas bien, ceci ne veut pas direforcément qu'il est en panne. Essayez de résoudre d'abord le problème vous même comme suit :

panne	cause	solution
Odeurs de gaz dans les alentours de l'appareil.	- Un brûleur a été enclenché, mais n'a pas été allumé.- La connexion d'un apparil à gaz en bouteille s'est brusquement détachée.	-Fermez le robinet et attendez quelques minutes avant de réenclencher.- Attachez la connexion.
Un brûleur ne s'allume pas.	- Le branchement n'a pas été effectué.- Fusible a sauté/fusible dans l'armoire électrique est déconnecté.- Bougie sale/humide.- Les éléments du brûleur n'ont pas été correctement assemblés.- Éléments du brûleur sales/humides.- Robinet du gaz principal est fermé.- Panne dans le réseau de distribution du gaz.- Réservoir/bouteille pour le gaz est vide.- Type de gaz utilisé est incorrect (en cas d'application de bouteilles de gaz).- La pression sur la touche de commande n'est pasASFZlong et enforcez-la correctement entre la position Puissant et Basse.	- Effectuez le branchement de l'apparil.- Placez un nouveau fusible ou réenclenchez le fusible automatique.- Nettoyez/sèché la bougie.- Assemblez les éléments du brûleur via les cames de centrage.- Nettoyez/sèché les éléments du brûleur. Veillez ici à ce que les trousts d'émission soient ouverts.- Ouvrez le robinet principal du gaz.- Informez-vous auprès de votre fournisseur en gaz.- Branchez une nouvelle bouteille de gaz ou replisssez le réservoir.- Contrôlez si le gaz utilisé est approprié pour l'appareil.- Appuyez sur la touche de commande long et enforcez-la correctement entre la position Puissant et Basse.
Le brûleur ne brûle pas de manière uniforme.	- Les éléments du brûleur n'ont pas été correctement assemblés.- Éléments du brûleur sales/humides.- Type de gaz utilisé est incorrect (en cas d'application de bouteilles de gaz).	- Assemblez les éléments du brûleur via les cames de centrage.- Nettoyez/sèché les éléments du brûleur. Veillez ici à ce que les trousts d'émission soient ouverts.- Contrôlez si le gaz utilisé est approprié pour l'appareil.
Le brûleur s'éteint après allumage.	- La pression sur la touche de commande n'est pasASFZlong et enforcez-la correctement entre la position Puissant et Basse.	- Appuyez sur la touche de commande au moins pendant 5 sec.

Les adresses et les numéroes de téléphone du service après-vente se trouvent sur la carte de garantie. Ou consultez le site Internet www.hps.nl.

Des matériaux solides ont ete utilisés pour fabriquer cet apparil.

L'emballage de l'appareil est recyclable. Peuvent etre utilisés :

• le carton ;
• le papier;
• le film en polyéthylene (PE) ;
• le polystyrene sans CFC (mousse dure PS)
• la bande en polypropylène (PP).

Evacuez ces matériaux correctement et conformément aux dispositions administratives.

Sur la plaque signalétique porte le symbole d'un caisson à ordures barre.

Au terme de son utilisation, le produit ne doit pas etre elimine avec les déchets urbains.

Le produit doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou auprès des revendeurs assurant ce service.

Éliminer séparément un apparil électroménager permet d'éviter les retombées négatives pour l'environnement et la santé dérivant d'une élimination incorrecte, et permet de récapérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources. Pour rappeler l'obligation d'éliminer séparément les apparils électroménagers, le produit porte le symbole d'un caisson à ordures barre.

Cet apparéil ne peut être installé que par un technicien gazier/agree.

attention

Le type de gaz et le pays auxquels l'apparil est destiné sont mentionnés sur la plaque d'identification.

C'est un apparéil appartenant à la classe 3.

Raccordement du gaz

Le branchement au gaz doit satisfaire aux prescriptions nationales et locales.

Nous recommendons de brancher la plaque de cuisson au moyen d'un cable fixe. Le branchement au moyen d'un cordon de sécurité destiné à cet effet est également autorisé.

Derrière un four, il faut utiliser un tuyau entièrement en métal.

attention

Un cordon de sécurité ne peut etre casé ni toucher les parties mobiles du meuble de cuisine.

Dans tous les cas, il convient de placer un robinet de raccordement dans un endroit facilement accessible.

Avant d'utiliser l'appareil, contrôle l'étanchéité des raccordements avec du savon.

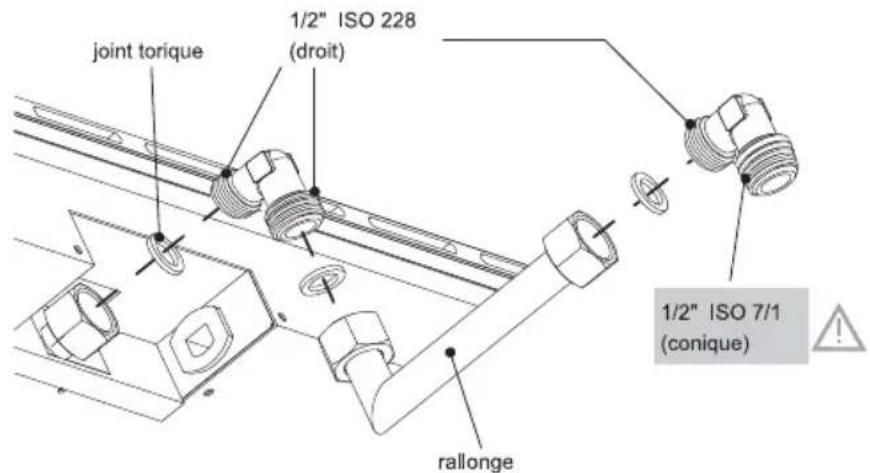

Rallongepourconduitedegaz

Si un tiroir est installé sous l'appareil conformément aux exigences en vigueur, il se peut que le raccordement de la conduite de gaz sorte au-dessus du tiroir. Dans ce cas-là, il faut utiliser une rallonge (voir l'illustration à la page 18). Grâce au raccordement de la rallonge, la conduite de gaz peut être raccordée à la distance standard. Cette rallonge est disponible en tant qu'accessoire.

Branchement electrique

230V - 50Hz - 0,6VA

Le branchement électrique doit satisfaire aux prescriptions nationales et locales.

La fiche et la prise de courant doivent toujours être accessibles.

Pour le branchement fixe, veilles à ce que le cable d'alimentation soit muni d'un interrupteur omnipolaire avec une distance de contact d'au moins 3mm .

attention

Cet appeareil doit etre mis a la terre.

En cas de détérioration du cable de connexion, seul le fabricant, son service après-vente ou des homologues qualifiés sont autorisés à en faire le remplacement. Ceci pour éviter des situations dangereuses.

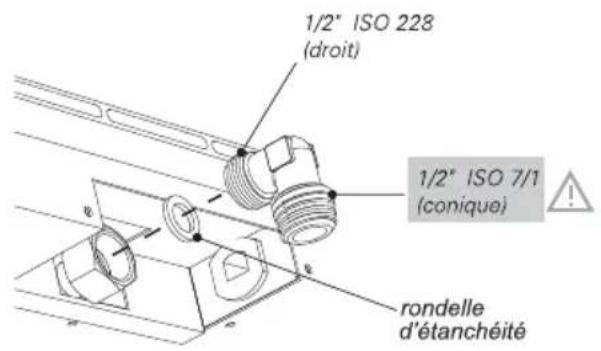

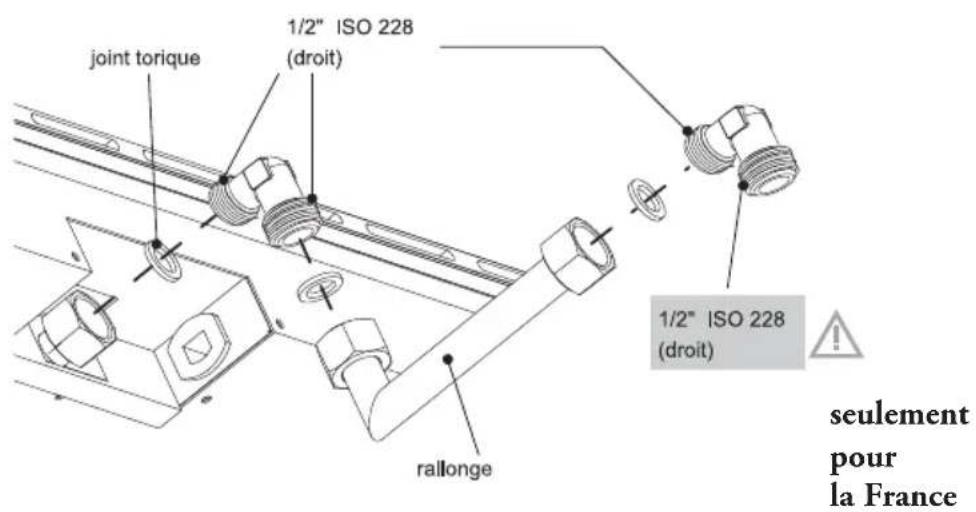

Preparation de la plaque de cuisson

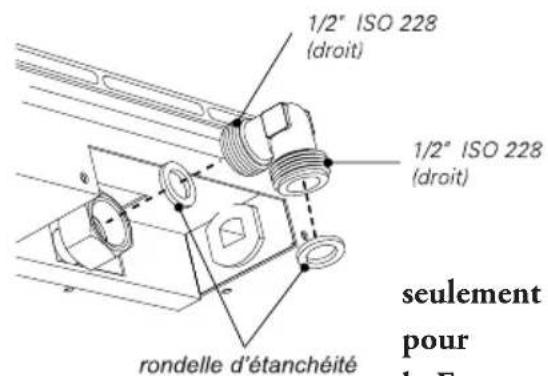

seulement pour la France

Montez le coude livre sur le raccordement de gaz de l'appareil.

Au cas où un tiroir serait place directement sous la plaque de cuisson, montez la ballonge pour conduite de gaz jointe, puis le coude (fourni), sur la conduite de gaz de l'appareil.

Eliminez la feuille de protection de la bande d'étanchéité (A) et collez la bande dans la rainure des profils en aluminium ou de la plaque de verre. Ne passez pas le ruban d'obturation dans les angles, mais coupez 4 morceaux qui se rejoignent bien entre eux dans les angles.

Scier un trou dans le plan de travail

Sciez le trou dans le plan de travail. Effectuez cette opération avec précision (voir dimensions hors tout).

Si le plan de travail est réalisé en bois synthétique,TRAITER les cotes lateraux avec un vernis d'etanchéité,afin d'eviter que le plaque ne se déforme suite à la absorption d'humidité.

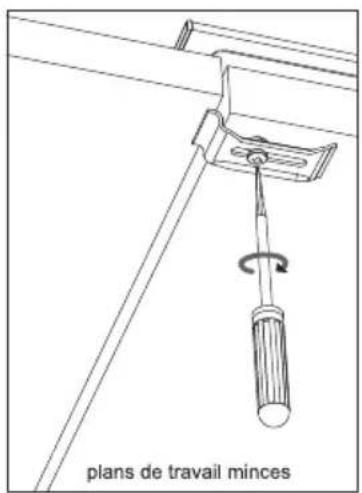

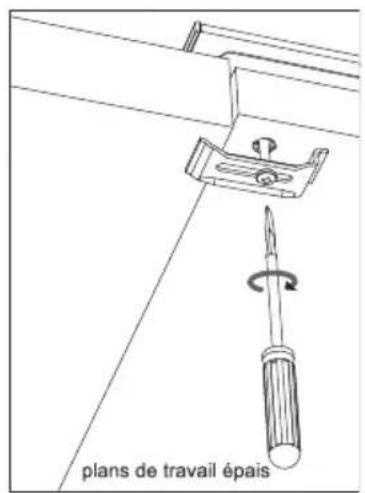

Points de fixation des étriers de montage

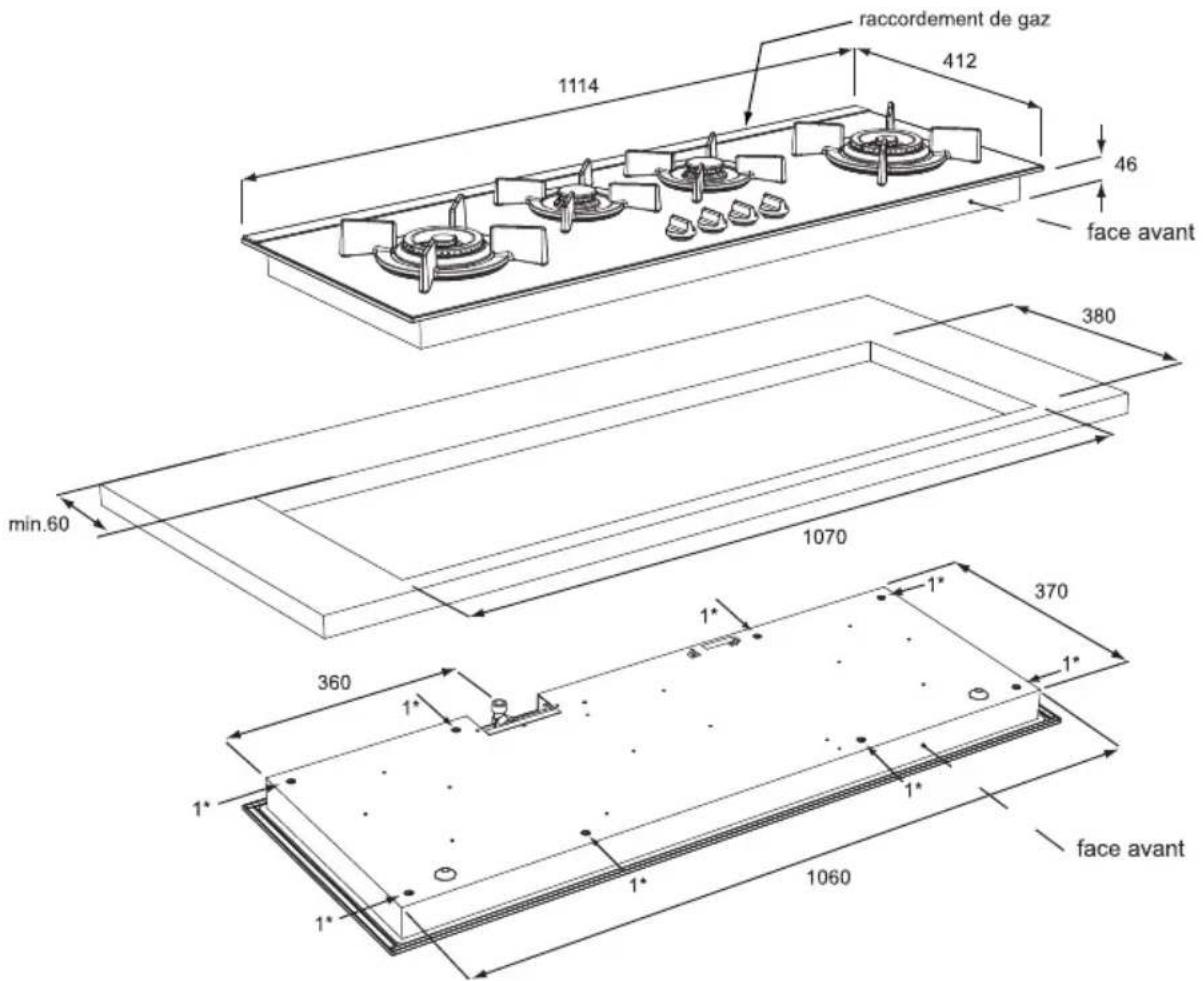

Dimensions hors tout HG111M

Situation d'encastrement HG111M dans placard de 60 cm

dimensions d'encastrement dans la masse

X<46mm Y=46mm-X

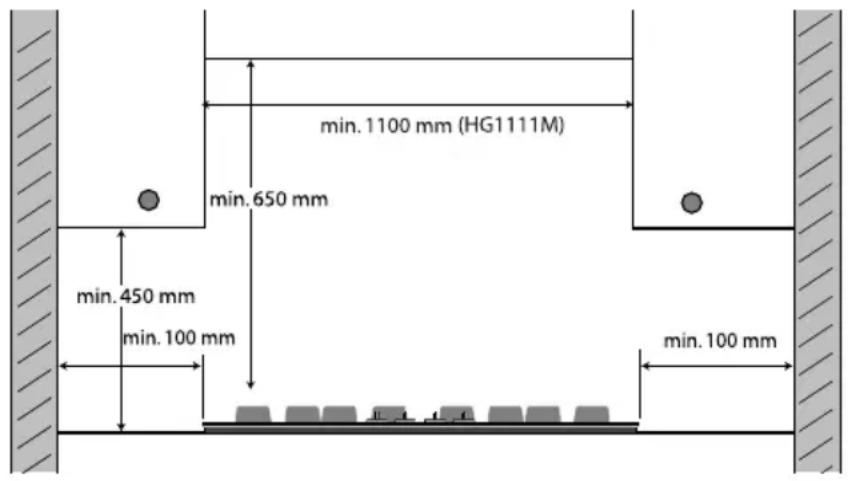

Espace libre qui est nécessaire autour

Une plaque de cuisson dégage de la chaleur. Observe un espace suffisant pour les matériaux croignerant la chaleur. Attention aussi aux matériaux qui peuvent se décolorer ( comme l'acier inoxydable).

La plaque de cuisson au gaz ne peut être encastrée qu'auprès d'une paroi verticalie.

attention

Le dessous de la plaque de cuisson chauffe. Ne rangez pas d'objets inflammables dans un tiroir si celui-ci a ete Installe directement sous la plaque de cuisson.

Placez l'appareil et effectuez les connexions

Placez l'appareil dans le plan de travail. Fixez-le à l'aide des étriers de montage livrés et vissez.

Etablissez le raccordement de gaz.

Contrôlez si le raccordement est étanche au gaz en utilisant une eau savonneuse.

Connectez l'appareil au réseau électrique.

Fiche technique

	G25/25 mbar	G20/20 mbar	G25/20 mbar	G30/29 mbar	G31/29 mbar	G31/37 mbar	G30/50 mbar	G31/50mbar
type de brûleur	(kW) (kW) (kW) (kW) (kW / g/h)	(kW) (kW / g/h)	(kW / g/h) (kW / g/h)	(kW / g/h) (kW / g/h)	(kW / g/h)
normal 2.00 2	00 1.80 1.60 /	115 1.41 / 101	1.60 / 115	2.00 / 144 1.76 /	127
wok	5.70	5.70	5.00	5.00 / 360	4.40 / 317	5.00 / 360	5.50 / 396	4.75 / 342

Ihre Gaskochmulde

Beschreibung . DE 4

Einleitung. DE 5

Sicherheit
