BEDIENUNGSANLEITUNG HG1111M Atag

bandleiding notice d'utilisation anleitung manual

ATAG

Uw gaskookplaat

beschrijving. NL 4

inleiding. NL 5

Veiligheid

technische gegevens NL 23

FR

Gastechnische gegevens

	G25/25 mbar	G20/20 mbar	G25/20 mbar	G30/29 mbar	G31/29 mbar	G31/37 mbar	G30/50 mbar	G31/50mbar
brandertype (kW) (kW) (kW)	(kW / g/h) (kW / g/h) (kW / g/h) (kW / g/h) (kW / g/h)
normaal 2.00	2.00 1.80 1.60 / 115 1.41 / 10	1.60 / 115 2.00 / 144 1.76 / 12
wok 5.70 5.70	5.00 5.00 / 360 4.40 / 317 5	00 / 360 5.50 / 396 4.75 / 342

Worauf Sie achten müssen DE 6

Bedienung

Zunden und Einstellen. DE 7

Bequem kochen

Die optimale Benutzung der Kochmulde. DE 8

Pflege

Allgemein. DE 10

Störungen

Tabelle. DE 14

Umweltaspekte

Verpackung und Gerät entsorgen. DE 15

Installationsanweisung

Allgemeines DE 16

Einbauen DE 18

Gastechnische Daten DE 23

NL

1. Normalbrenner
2. Wokbrenner
3. Rippenplatte
4. Glasplatte
5. Bedienungsknopf

KOOKKEUR

These Gaskochmulde von ATAG wurde für dieECHEN Hobbykochenentworgen. Die underschiedlichen Brennerleistungen sorgen dazu, dass Sie jedem Gericht Zubereiten konnen. Durch die in den Bedienungsknopfen integrierte Funkenzündung zünden und bedieten Sie die Knöpfe mit einer Hand. Dieses Gerät entspricht allen Anforderungen, die für das Kochgütezeichen gelten. Bei der Kochmulde ist hohe Leistungsfähigkeit mit einem Minimum an unvollständiger Verbrennung gekoppelt. Damit verfügen Sie über ein Gerät mit kurzen Ankochzeiten, auf dem auch ausgezeichnet Gerichte langsam gegart werden konnen.

Die HG1111M ist mit Zündsicherung ausgestattet, die dafür sört, dass die Gaszufuhr geschlossen wird, wenn die Flamme beim Kochvorgang erlischt.

In dieser Anleitung ist beschrieben, wie die Gaskochmulde so optimal wie möglich benutzt werden kann. Neben Angaben zur Bedienung des Gerätes finden Sie auch zweckdienliche Hintergrundinformationen.

Heben Sie diese Anleitung sorgfältig auf, so dass es auch für einen folgenden Benutzer dienlich sein kann.

Die Anleitung dient auch als Referenzmaterial für den Kundendienst. Kleben Sie darum das lose mitgelieferte Typenschild in das dafür bestimme Feld hinten in der Anleitung. Kleben Sie hier, wenn zutreffend, auch das zum Umbausatz gehörende Typenschild ein. Auf den Typenschildern stehen alle Informationen, die der Kundendienst zur adäquaten Beantwortung ihrer Fragen braucht.

Viel Spaß beim Kochen!

Benutzte Symbole

Wissenswertes

Tipp

Sorgen Sie für ausreichende Lüftung bei Benutzung des Gerätes

• Sorgen Sie damit, dass natürliche Lüftungsöffnungen offen sind.
• Bei längerer Benutzung der Kochmulde ist zusätzliche Luftung erforderlich. Öffnen Sie zum Beispiel ein Fenster oder installieren Sie ein mechanisches Gebläse.

Benutzen Sie die Kochmulde nur zur Bereitung von Gerichten

• Das Gerät ist nicht zur Heizung von Räumen geeignet.

Flambieren Sie niemals unter einer Dunstabzugshaube

Die hohen Flammen konnen, auch bei ausgeschalteten Geblase, Brand verursachen.

Die Brennerteile sind bei der Benutzung und auch noch danach heß

• Vermeiden Sie direkte Berührung und Kontakt mit nicht hitzebeständigen Materialien.
• Tauchen Sie die bereits Brennerdeckel und Topfroste niemals in kaltes Wasser. Durch die schnelle Abkühlung kann das Email beschädigt werden.

Der Abstand des Topfes bis zu einem Knebel oder einer nicht hitzebeständigen Wand muss immer mehr als zwei Zentimeter betragen

• Bei geringeren Abständen konnen sich die Knebel oder die Wand durch die hohe Temperatur verfüllen und/oder verformen.

Benutzen Sie immer die Topfroste und geeignetes Kochgerät

• Stellen Sie den Topf immer auf den Topfrost. Ein Topf unmittelbar auf dem Brennerkopf kann zu gefährlichen Situationen führen.
  Aluminiumbehälter oder Folie sind nicht als Kochgerät geeignet. Sie konnen auf den Brennerkopfen und Topfrosten einbrennen.

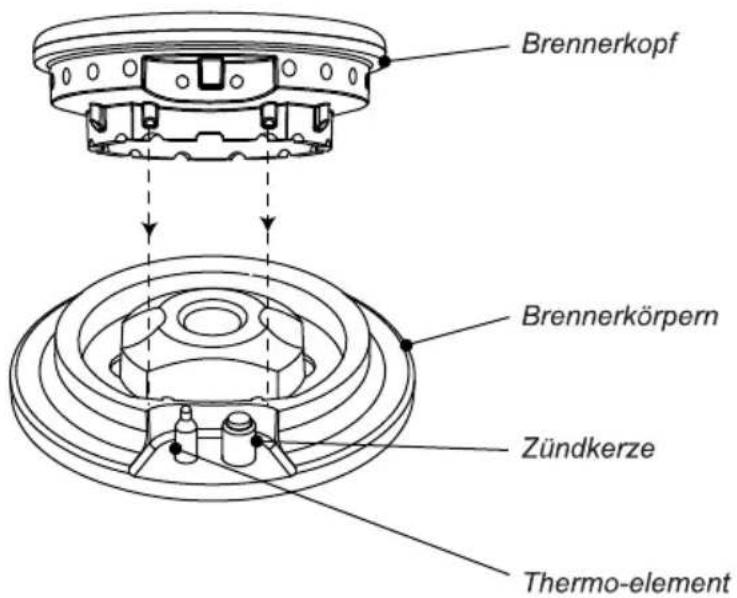

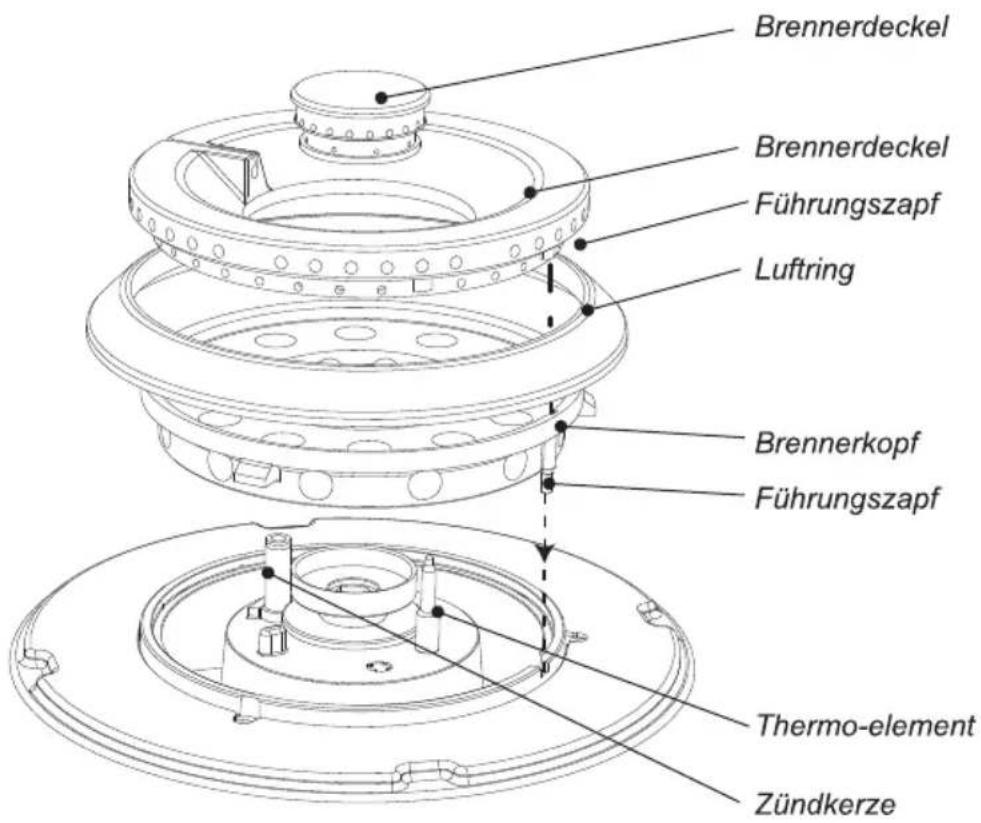

Aufsetzen von Brennerteilen und Topfrosten

• Die Kochmulde kann nur einwandfrei Funktionieren, wenn die Brennerteile über die Führungszapfen zusammengesetzt werden.
• Legen Sie die Topfroste sobebeneinander auf, dass sie flach auf der Glasplatte liegen. Nur auf diese Art und Weise konnen die Töpfe stabil aufgestellt werden.

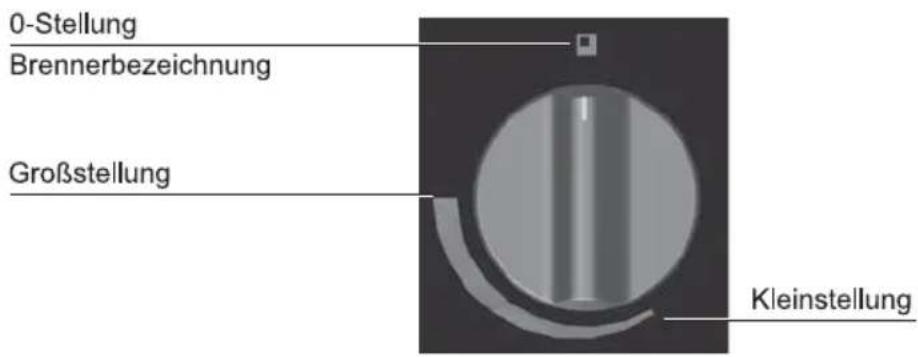

Jeder Brenner ist stufenlos zwischen Groß- und Kleinstellung einstellbar.

Normalbrenner

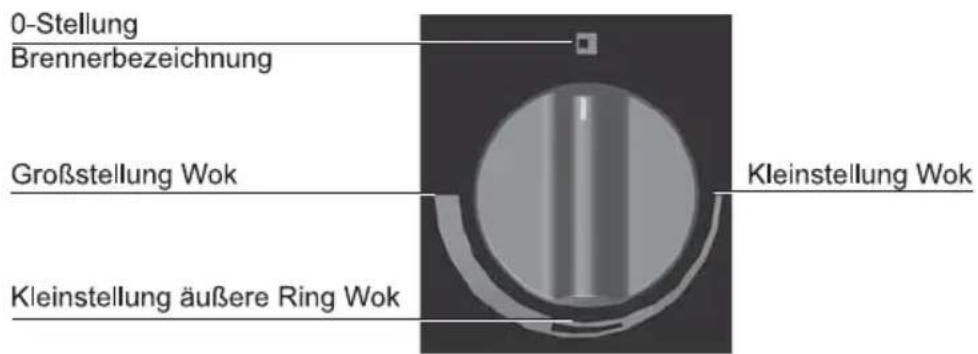

Wokbrenner

Bedienung

Drücken Sie den entsprechenden Knebel ein und drehen Sieihn nach links.

Der Brenner ziindet.

Für die Geräte mit Zündsicherung ist der Bedienungsknebel ungebär 5 Sekunden gedrück zu halten, damit sich die Zündsicherung einschaltet.

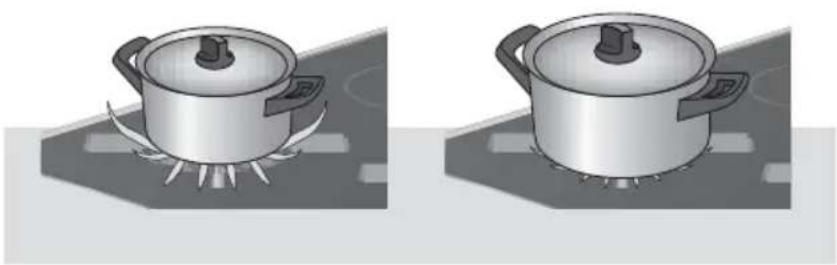

• Sorgen Sie immer damit, dass die Flammen unter dem Topf bleiben. Wenn die Flammen um den Topf züngeln, gibt viel Energie verloren. Zudem konnen die Griffe zu heißt werden. Benutzen Sie keine Topfe mit kleinerem Bodendurchmesser als 12 cm. Kleinere Topfe stehen nicht stabil.

FALSCHGUT

Zum Sautieren, Braten, Durchkochen von groBen Mengen und Frittieren (soweit zutreffend) empfeht es sich, den Stark-, Superstark- oder Wokbrenner zu verwenden. Saucen berciten, Schmoren und Garkochen konnen Sie am besten auf dem Sparbrenner. In der Großstellung reicht dieser Brenner zum Garkochen. Verwenden Sie fur alle anderen Gerichte die Normalbrenner.

• Kochen Sie mit dem Deckel auf dem Topf. Sie sparen dann bis zu 50% Energie.
• Verwenden Sie Topfe mit flachem, sauberem und trocknem Boden. Topfe mit flachem Boden stehen stabil und Topfe mit sauberem

Boden übertragen die Wärme better auf das Gericht.

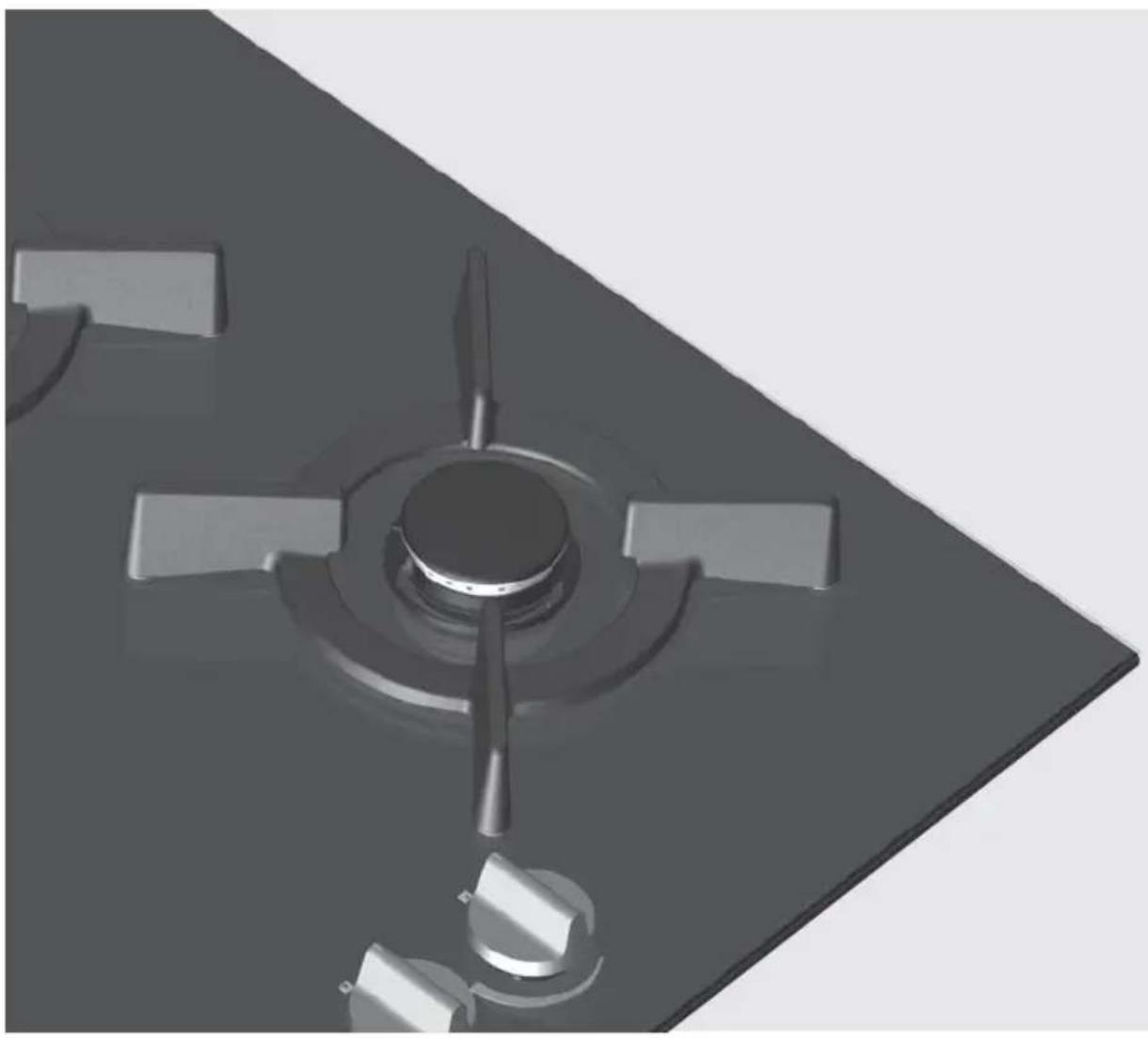

Wokbrenner

Mit dem Wokbrenner können Gerichte bei sehr hoher Temperatur bereitet werden. Es ist damit wichtig, dass Sie:

• die Zutaten zuvor in Streifen, Scheiben oder Stückchen schneiden;
• beim Sautieren ein Qualitätsöl verwenden, wie Oliven-, Mais-, Sonnenblumen- oder Speiscöl verwenden. Ein bisschen genugt schon. Butter und Margarine verbrennen durch die starke Hitze;
• die Gerichte mit der langsten Zubereitungszeit erst in den Topf geben, so dass bei Garzeitende alle Zutaten knackig/gar sind.

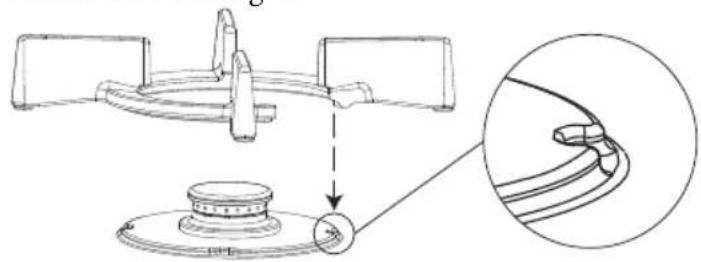

Benutzung des Wok-Zusatzrostes

Der Zusatzrost wird für den Wokbrenner mitgeliefert oder ist als Zubehör erhältlich. Er sorgt für zusätzliche Stabilität bei einem Wok mit rundem Boden.

Legen Sie den Zusammenst gemäß Abbildung auf den Wokrost.

Verwendung von Verkleinerungsrost

Der mitgelieferte oder als Zubehör erhältliche Verkleinerungsrost sorgt davon, dass extra keine Töpfe benutzt werden konnen.

Ihr Gerät ist aus hochwertigen Materialien hergestellt und lässt sich einfach reinigen.

• Brennerteile dürfen nicht im Geschirrspuler gereinigt werden. Die Teile können durch das Geschirrspulmittel angegriffen werden! Verwenden Sie nicht zu viel Feuchtigkeit, da sie in den Brenner oder die Luftungsöffnungen cindringen kann.

• Reinigen Sie die Zündkerzen vorzugsweise mit einem Tuch. Seien Sie vorsichtig damit. Bei zu schwerer Belastung kann sich der Abstand zwischen Kerzenspitze bis zum Brennerändern. Dadurch zündet der Brenner schlecht oder überhaupt nicht. Die Zündkerze Funktioniert nur in einem trocknen Umfeld einwandfrei. Bei starker Verschmutzung können Sie die Zündkerzenspitze vorsichtig mit einer feinen Bürste reinigen.

• Legen Sie die Topfroste senkrecht auf. Nicht über die Glasplatte schieren.
• Setzen Sie die Brennerteile mit Hilfe der Führungszapfen zusammen.

• Regelmäßige Reinigung und Pflege sofort nach Benutzung des Gerätes verhindert, dass übergekochtene Essensreste lange einwirken können und hartnäckige, schwer zu entfernende Flecken verursichen. Sie können am besten ein mildes Reinigungsmittel verwenden.
• Reinigen Sie erst die Knebel, Brenner und Topfroste und dann die Glasplatte. Damit wird vermieden, dass die glasplatte beim Reinigen wieder schmutzig wird.

Hartnäckige Flecken auf Email (Topfroste, Brennerdeckel)

Hartnackige Flecken mit flüssigem Scheuerpulver oder Scheuerschwamm aus Kunststof entfernen. Verwenden Sie keine Scheuermittel, Scheuerkissen, spurze Gegenstände oder atzende Reinigungsmittel.

Hartnäckige Flecken auf der Glasplatte

Reinigen Sie die Glasplatte mit einem Spezialreinigungsmittel für Glaskeramik-Kochfelder. Wasserflecken oder Kalkreste reinigt man am besten mit Haushaltssessig.

Reinigung Entfernbaren Brennerteilen

Die entfernbaren Brennerteile (einschließlich Wok) konnen am besten mit einem milden Spülmittel und einem weichen Tuch gereinigt werden. Bei hartnäckigen Flecken konnen Sie die Teile in Wasser mit Spülmittel weichen setzen. Keine Scheuermittel, Scheuerschwämme, scharfe Gegenstände oder aggressiven Reinigungsmittel verwenden.

Messing-Wokbrennerteile

Einige Teile des Wokbrenners sind aus Messing. Es ist normal, dass sich die Messingfarbe durch hohe Temperaturen ändert, die beim Wokken entstehen.

Die Brennerdüssen sind mit einer einmaligen Keradur Schicht versehen. Der schmutzabweisende Spezialack ist mit einer Keramikfüllung versehen, die die Reinigung vereinfacht und die Haltbarkeit der Brenner wesentlich verbessert. Die Brennerdüssen konnen am besten mit einem milden Spülmittel und einem weichen Tuch gereinigt werden.

ATAG Shine

Atag hat eine Reinigungsmittelserie unter dem Namen ATAG Shine zusammengestellt.
Sie sind im Internet unter www.hps.nl erhältlich.
Hierfinden Sie auch diverse Reinigungs- und Benutzertipps.

Wenn das Gerät nicht ordnungsgemäß Funktioniert, bedeutet das nicht unbedingt, dass es defekt ist.

Störung	Ursache	Abhilfe
Es richt nach Gas im Geräctumfeld.	- Ein Brenner ist eingeschaltet, aber nicht gezündet.- Die Kopplung eines Flaschen-gasgerätes hat sich gelöst.	- Schließen Sie den Hahn und warten Sie ein paar Minuten vor erneuter Zündung.- Befestigen Sie die Kopplung.
Ein Brenner zündet nicht.	- Stecker nicht in der Steckdose.- Sicherung defekt/Sicherung im Zährschrank ausgeschaltet.- Bougie verwulld/vochtig.- Brennnteile nicht richtig aufgesetzt.- Zündkerze verschmutzt/feucht.- Hauptgashahn geschlossen.- Störung am Gasnetz.- Gasflasche oder -tank ist leer.- Falsche Gasart verwendet (bei Flaschengasverwendung).- Knebel nicht lange oder tief genug eingedrückt.	- Stecken Sie den Stecker in die Steckdose.- Montieren Sie eine neue Sicherung oder schalten Sie die automatische Sicherung wieder ein.- Reinigen/trocknen Sie die Zündkerze.- Setzen Sie die Brennerteile über die Zentrierzapfen zusammen.- Reinigen/trocknen Sie die Brennerteile. Achten Sie damit darauf, dass die Ausström-öffnungen offen sind.- Öffnen Sie den Hauptgashahn.- Fragen Sie bei Ihrem Gaslieferanten nach.- Schreiben Sie eine neue Gasflasche an oder halten Sie den Tank fullen.- Kontrollieren Sie, ob das verwendete Gas für das Gerät geeignet ist.- Halten Sie den Knebel zwischen Groß- und Kleinstellung tief und lange genug eingedrückt.
Der Brenner brennt nicht egal.	- Brennnteile nicht richtig aufgesetzt.- Brennnteile verschmutzt/feucht.- Falsche Gasart verwendet (bei Flaschengasverwendung).	- Setzen Sie die Brennerteile über die Zentrierzapfen zusammen.- Reinigen/trocknen Sie die Brennerteile. Achten Sie damit darauf, dass die Ausström-öffnungen offen sind.- Kontrollieren Sie, ob das verwendete Gas für das Gerät geeignet ist.
Der Brenner erlischt nach dem Züssen.	- Knebel nicht lange genug eingedrückt (Geräte mit Zündsicherung).	- Halten Sie den Knebel mindestens 5 Sekunden eingedrückt.

Ziehen Sie zu Rate bei den Kundendienst. Siehe dazu mitgelieferte Garantieschein oder die Internetseite www.hps.nl.

Bei der Herstellung these Gerätes wurden dauerhafte Werkstoffe verwendet.

Die Verpackung des Gerätes ist wiederverwendbar. Verwendet können sein:

Pappe;
Papier;
Polyethylenfolie (PE);
- CFK-freies Polystyrol (PS-Hartschaum);
- Polypropylenband (PP).

These Werkstoffe sind ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen.

Das Typenschild ist gekennzeichnet mit einer Mülltonne, die durchgestrichen ist.

Dies bedeutet das am Ende seiner Nutzzeit das Produkt NICHT zusammen mit dem Siedlungsabfall beseitigt werden darf. Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu den Fachhandlern, die einen Rücknahmeservice anbieten, gebracht werden. Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschrifsmäßige Entsorgung bedingt sind. Zudem ermöglich wird die Wiederverwertung der Materialien, aus denen sich das Gerät zusammensetzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt.

Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte getrennt zu beseitigen, ist das Produkt mit einer Mülltonne, die durchgestruchen ist, gekennzeichnet.

Dieses Gerätarf nur von einem qualifizierten Gasinstallateur angeschlossen werden.

Achtung

Gasart und Land, wofür sich das Gerät eignet, sind auf dem Typenschild angegeben. Dies ist ein Klasse-3-Gerät.

Gasanschluß

Der Gasanschluß muß den nationalen und communalen Vorschriften entsprechen.

Wir empfehlen, das Kochgerät mit einer festen Leitung anzuschreiben.

Erlaubt ist jedoch auch der Anschluß mit einem speziell hierfür bestimmten Sicherheits-schlauch.

Hinter einem Backofen ist ein Schlauch vollständig aus Metall zu verwenden.

Achtung

Der Sicherheitsschlaucharf nicht eingeknicht werden und nicht mit bewegenden Teilen eines Kuchenmöbels in Berührung kommt.

Auf jeder Fall muß für das Gerät der Gashahn an einer gut erreichbaren Stelle angebracht werden.

Vor dem ersten Gebrauch mit einer Seifenlauge kontrollieren, ob die Anschlüsse gasdicht sind.

Veränderungsstück für Gasleitung

Wenn unter das Gerät gemäß den geltenden Anforderungen eine Lade eingebaut wird, kann es sein, dass sich der Anschluss der Gasleitung dann über der Lade befindet. Dann muss das Verlängerungsstück (siehe Abbildung auf Seite 18) verwendet werden. Das angeschlossene Verlängerungsstück sorgt damit, dass der Gasanschluss auf Standardabstand anschließbar ist. Diese Verlängerungsstück ist als Zubehör erhältlich.

Stromversorgung

230V - 50Hz - 0,6VA

Der elektrische Anschluß muß den nationalen und COMMUNALEN Vorschriften entsprechren.

Steckdose und Stecker müssen immer gut zugänglich sein.

Wenn Sie einen festen Anschluß anbringen möchten, sorgen Sieitte davon, daß in der Zuführungsleitung ein omnipolarer Schalter mit einem Kontaktabstand von mindestens 3 mm angebracht wird.

Achtung

Dieses Gerät muß jederzeit geerdet sein.

Wenn das Anschlusskabel beschädigt ist, damit es nur vom Hersteller, dessen Serviceorganisation oder gleichermaßen qualifizierten Personen ausgetauscht werden, um gefährliche Situationen zu vermeiden.

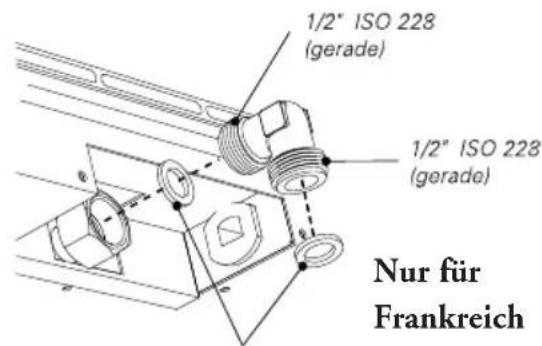

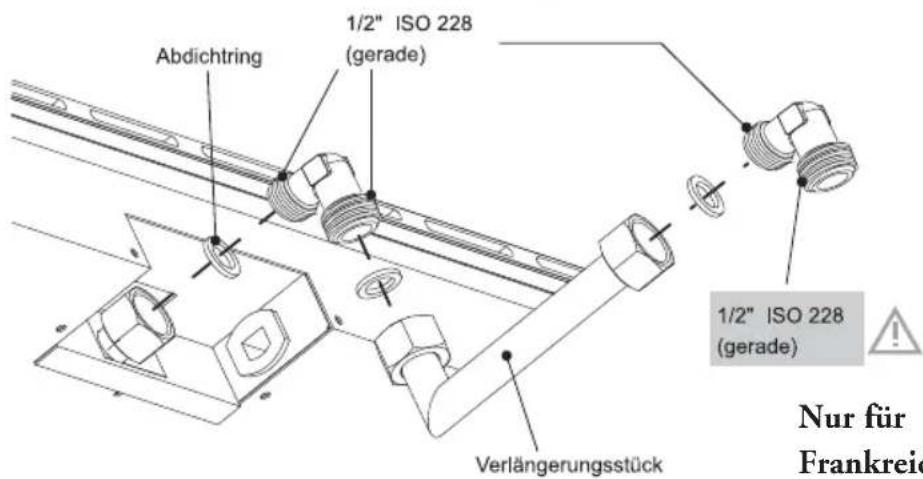

KochmuldeVBorbereiten

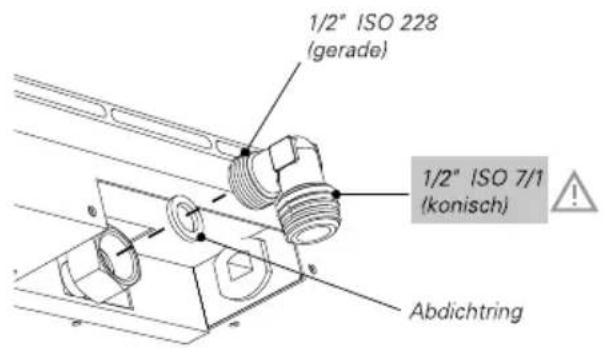

Abdichtring

Montieren Sie den mitgelieferten Krümer auf den Gasanschluss des Gerätes.

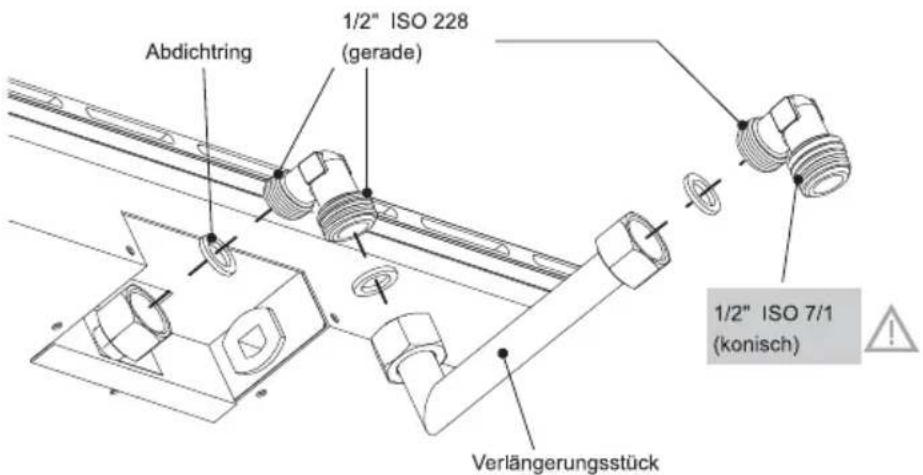

Falls direkt unter der Kochplatte eine Lade angebracht wird, montieren Sie dann das mitgelieferte Verlängerungsstück für das Gasleitungsrohr und befestigen Sie danach den mitgelieferten Knick auf den Gasanschluss des Gerätes.

Entfernen Sie die Schutzfolie des Dichtungsstreifens (A) und kleben Sie den Dichtungsstreifen in die Rille der Aluminium profile oder an die untere Seite der Glasplatte. Das Dichtungsband nicht durch die Ecken kleben, sondern 4 Stücken schneiden, die in den Ecken für eine gute Verbindung sorgen.

Ausschnitt in die Arbeitsplatte sagen

Sagen Sie den Ausschnitt in die Arbeitsplatte. Verfahren Sie damit sorgfältig (siehe Einbaumaße).

Versiegeln Sie die Schmalseiten der Arbeitsplatte, wenn es sich um eine Hartfaserplatte mit Kunststoffbeschichtung handelt, mit Lack, um zu verhindern, daß Feuchtigkeit eindringt und sich die Arbeitsplatte ausdehnt.

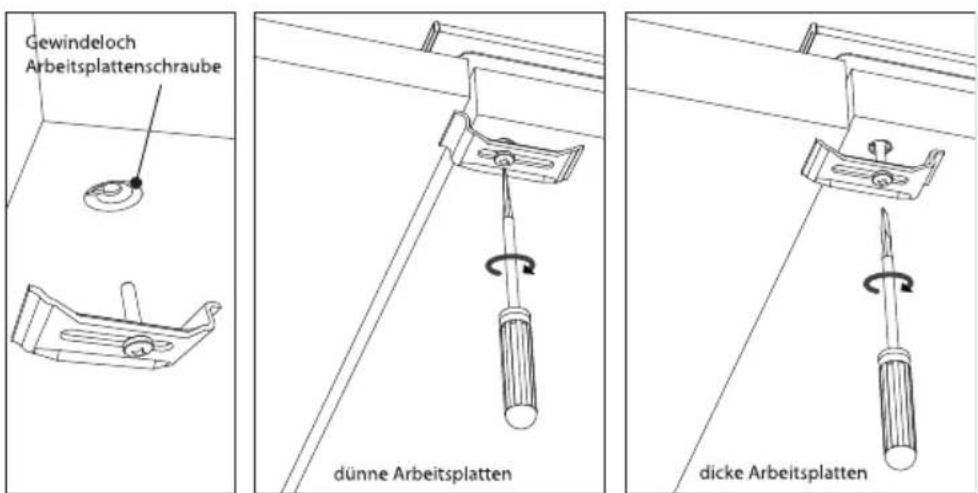

Befestigungspunkte Montagebügel

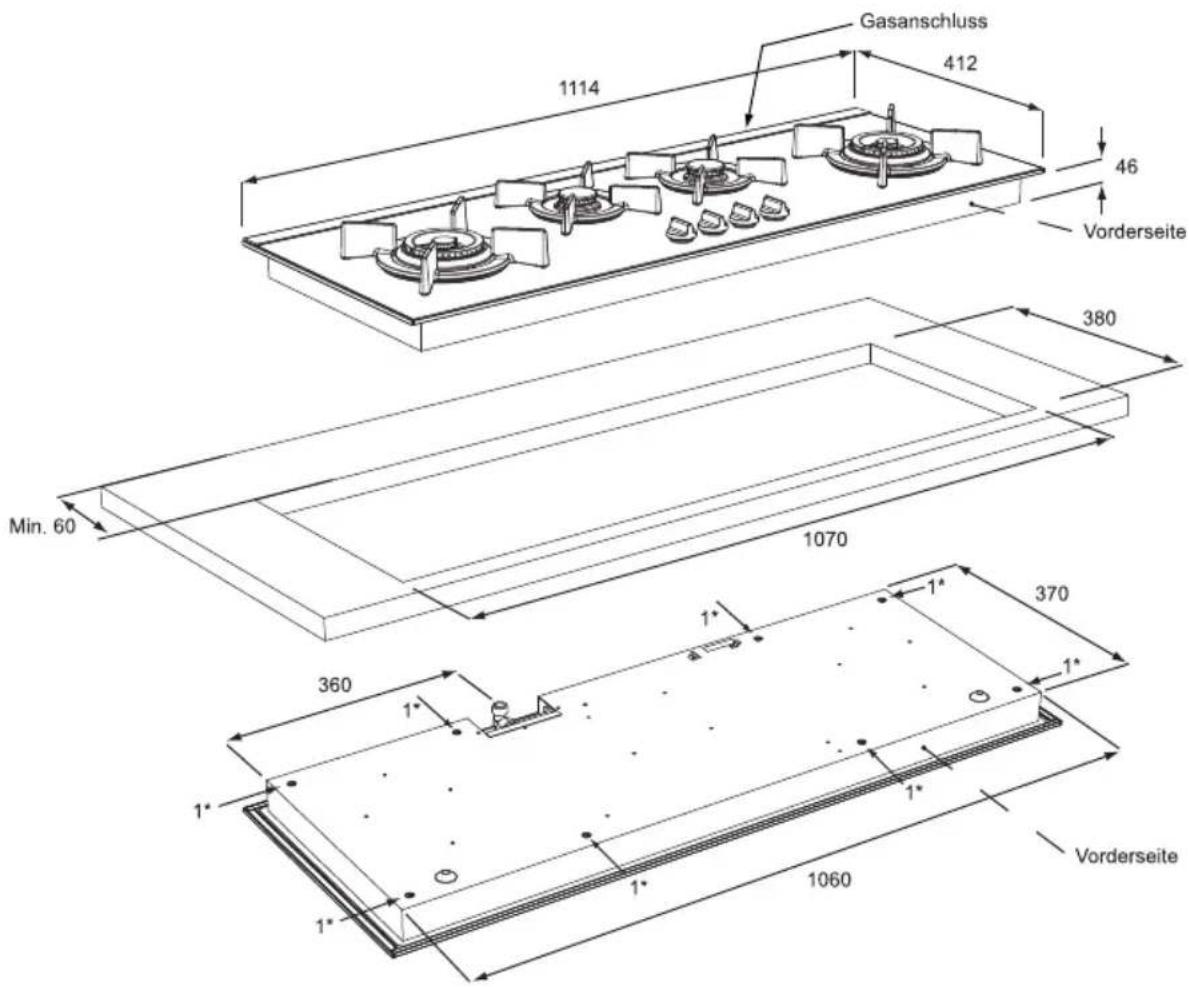

Einbaumafe HG111M

Einbausituationen HG111M in 60-cm-Schrank

Einbaumae in Korpus

X<46mm Y=46mm-X

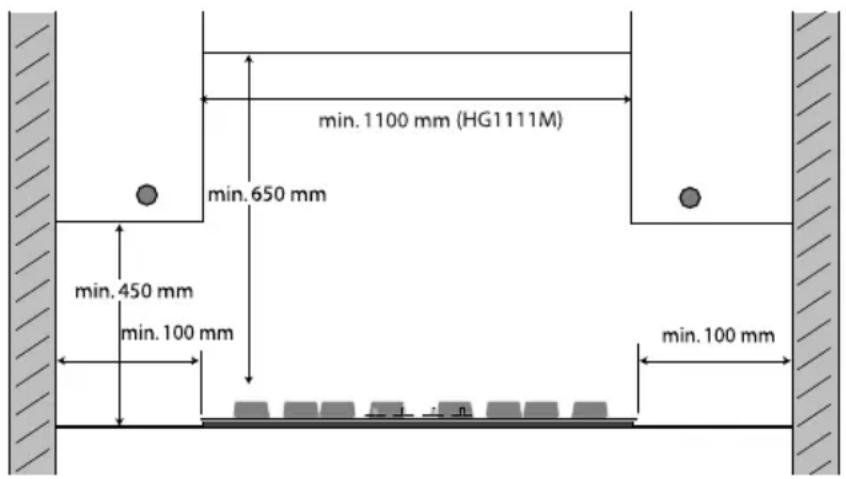

Eine Gaskochmulde entwickelt Wärme. Sorgen Sie für ausreichenden Freiraum zu nicht-hitzebeständigen Materialien. Achten Sie auch auf Werkstoffe, die sich verfarben konnen (wie Edelstahl).

Die Gaskochmuldearfendnunnerener senkrechtenWand eingebaut werden.

Achtung

Die Unterseite der Kochplatte wird heiß. Legen Sie keine brennbaren Gegenstände in eine Schublade, wenn sie unmittelbar unter dem Kochfeld montiert ist.

Gerät aufstellen und die Anschlüsse herstellen

Das Gerät in die Arbeitsplatte einsetzen und mit den mitgelieferten Montagebügeln und Schrauben befestigen.

Stellen Sie den Gasanschluss her.

Kontrollieren Sie den Anschluss mit Seifenwasser auf Gasdichtheit. Schließen Sie das Gerät an das Stromnetz an.

Gastechnische Daten

	G25/25 mbar	G20/20 mbar	G25/20 mbar	G30/29 mbar	G31/29 mbar	G31/37 mbar	G30/50 mbar	G31/50mbar
Brennertype (kW) (kW) (kW)	(kW / g/h) (kW / g/h) (kW / g/h) (kW / g/h) (kW / g/h) (kW / g/h)
Normal 2.00	2.00 1.80 1.60	115 1.41 / 101	1.60 / 115 2.00	144 1.76 / 127
Wok	5.70	5.70	5.00	5.00 / 360	4.40 / 317	5.00 / 360	5.50 / 396	4.75 / 342

Your gas bob

description. GB 4

introduction. 5

Safety

Dieses Schild befindet sich an der Oberseite des Gerätes.

Halten Sie den Produktionscode (PCODE) und die vollständige Itemnummer (ITEMNR) bereit, wenn Sie mit der Kundendienstabteilung Kontakt aufnehmen.

Adressen und Telefonnummern der Kundendienstorganisation finden Sie auf der Garantiekarte.
