GEBRUIKSAANWIJZING HG1111M Atag

haar u op moet letten NL 6

Bediening

ontsteken en instellen. NL 7

Comfortabel koken

de kookplaat optimaal gebruiken .NL8

Onderhoud

algemeen . NL 10

Storingen

tabel. NL 14

Milieu aspecten

verpakking en toestel afvoeren NL 15

Installatievoorschrift

algemeen NL 16

inbouwen. NL 18

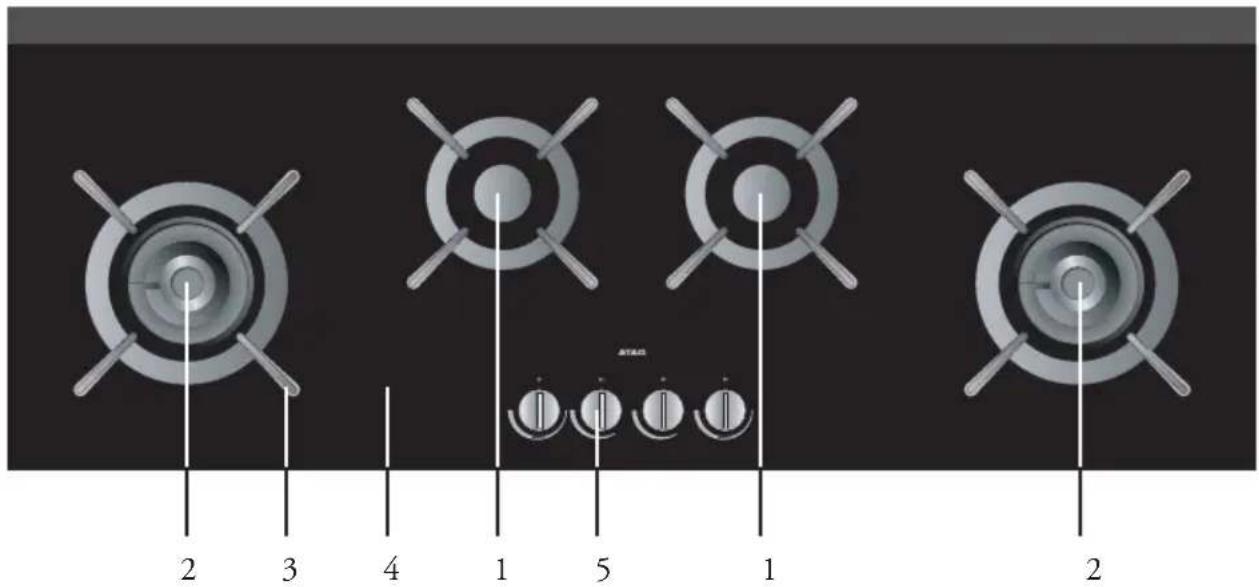

1. normalalbrander
2. wokbrander
3. pandrager
4. glasplaat
5. bedieningsknop

KOOKKEUR

Deze gaskookplaat is ontworpen voor de echte kookliefhebber.

De verschillen in brandercapaciteit zorgen ervoor dat u ieder gerecht comfortabel kunt bereiden. Dankzij de in de knappen geintegreerde vonkontsteking ontsteckt en bedient u de branders met een hand. Dit toestel voldoet aan alle eisen die gelden voor het Kookkeurmerk. Dit betekent dat de gaskookplaat hoog rendement koppelt aan een minimum aan onvolledige verbrandingsgassen. Hiermee beschikt u over een toestel met korte aankooktijden, verwijl er ook uitstekend op gesudderd kan worden.

De HG1111M is voorzien van een vlambeveiliging die er voor zorgt dat de gastoevoer gesloten worden als de vlam tijdens het kook proces dooft.

In deze handleiding staat beschreiben op welke manier u de gaskookplatz zo optimaal möglichk=kunt benutten. Naast informatatie over de bediening treft u ook ache tergrondinformatie aan die u van Dienst kan zijn bij het gebruik van dit product.

Bewaar deze handleiding zorgyuldig zodate een eventuele volgende gebruiker er ook� voordeel mee kan doeen.

De handleiding dient bovendien als referentie voor de servicedienst. Plak waarom het los bijgeleverde gegevensplaatje in het waaroor bestemde kader, awhile in de handleiding. Indien van toepassing,要去 hier ook het gegevensplaatje geplakt worden dat bij een om bouw set wordt geleverd. De gegevensplaatjes bevatten alle informatatie die de servicedienst nodig heeft om adequateat op uw vragen te reageren.

Veel kookplezier!

Gebruikte pictogrammen

belangrijk

om

weten

Zorg voor voldoende ventilatieijdens het gebruik

• Houd tatsächelijkventilatieopeneringen open.
• Bij langdurig gebruik van de kookplaat is extra ventilatie nood zakte lijk. Zet bijvoorbeeld een raam open of installeer een mecha nische ventilator.

Gebruik de kookplaat alleen voor het bereiden van gerechten

• Het toestel is nicht geschikt om ruimtes te verwarmen.

Flambeer nooit onder een afzuigkap

• Door de hoge vlammen kan brand ontstaan, ook bij een uittgeschakelde ventilator.

De branderdelen zijn hetijdens en direct na het gebruik

• Vermijd directe aanraking en contact met nicht-hittebestendige materialen.
• Dompel hete branderdoppen en pandragers nooit onder in koud water. Door de snelle afkoeling kan het@email beschadigen.

De afstand van de pan tot een knop of nicht-hittebestendige wand要去 algid groter zich dan twee centimeter

• Bij Kleinere afstanden kunnen door de hoge temperatuur de knoppen of de wand verkleuren en/of cervormen.

Gebruik altijd de pandragers en geschikt kookgerei

• Plaats de pan.altijd op de pandrager. Hetplaatsen van de pan direct op de branderdop kan tot gevaarlijke situatuies leiden.
  Aluminium bakjes of folie zichn nicht geschikt als kookgerei. Ze können inbranden op de branderdoppen en pandragers.

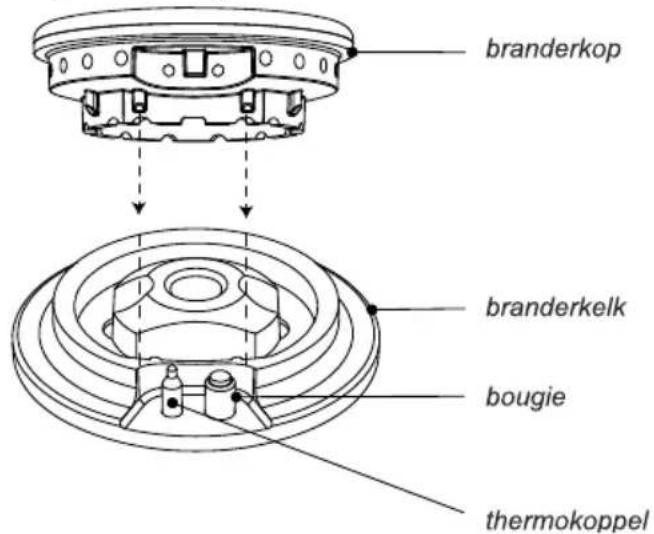

Plaatsen van branderdelen en pandragers

• De kookplaat kan alleen goed functioneren wanner de branderdelen via de geleidingsnokken in elkaar zich gezet.
• Zorg er voor dat de pandragersrecht gegen elkaar en vlak op de glasplaat liggen. Alleen op deze manier können de pannen stabel geplaatst worden.

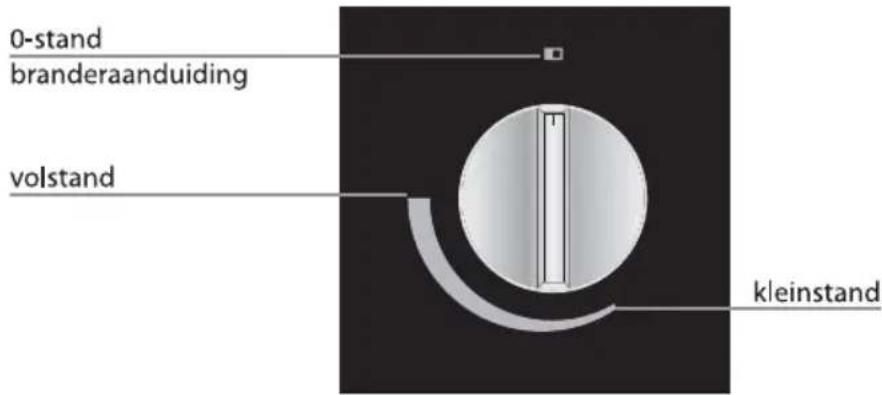

Elke brander kan traploos worden geregeld:tussen vol-enkleinstand.

Normaalbrander

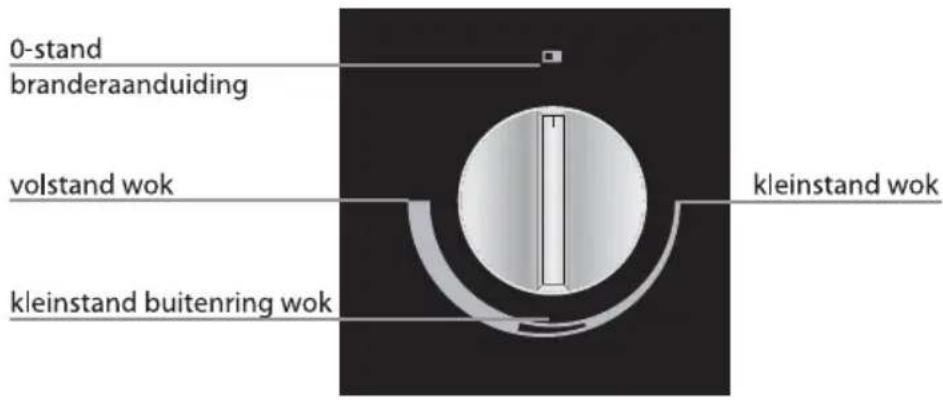

Wokbrander

Bediening

Druk de bedieningsknop in en draai hem linksom.

De brander ontsteekt.

Voor de toestellen met vlambeveiliging moet u de bedieningsknop ongeveer 5 seconden ingedrukt houden om de vlambeveiliging in te schakelen.

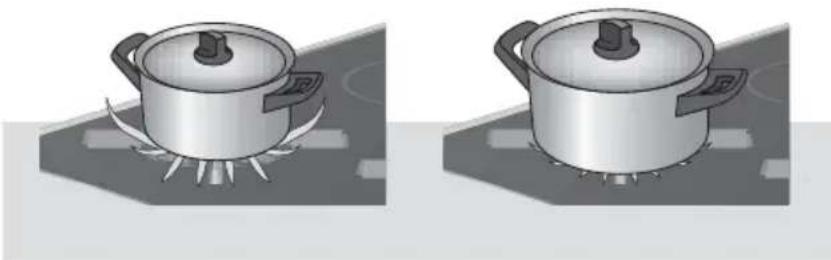

Zorg er.altijd voor dat de vlammen onder de pan blijven. Als vlammen om de pan heb even spelelen gaat veel energia verloren. Bovendien konnen de handgrepen dan te heet worden.

Gebruik geen pannen met eenkleinere bodem diameter dan 12cm Kleinere pannen staan nicht stabel.

FOUT GOED

• (Roer)bakken, doorkoken van grote hoeveelheden en frituren kurz u (indien van toepassing) het Beste doeon op de sterk- of wokbrander. Sau zen berei den, sudderen en door ko ken kurz u het Beste doeon op de sudderbrander of op de wok op kleinstand. Op de vol-open stand is de sudderbran der groot genoeg voor het door ko ken. Gebruik voor alle andere gerechten de normalalbranders.
• Kook met het deksel op de pan. U bespaart dan tot 50% enerigic.
• Gebruik pannen met een vlakke, schone en droge bodem. Pannen met een vlakke bodem staan stabel en pannen met een schone bodem dragen de warmte beter over maar het gerecht.

Wokbrander

Met de wokbrander kunt u gerechten op een zeer hoge temperatuur bereiden. Het is hierbij van belang dat u:

• van te voren de ingredienten in reepjes, plakjes of stukjes snijdt;
• bij het roerbakken olie van goede kwaliteit gebruikt, zoals olij-, mais-, zonnebloem- of arachide olie. Een Klein becje is al genoeg. Boter en margarine verbranden door de grote hitte;
• de gerechten met de langste bereidingsstijd het eerst in de pan doet, zodate aan het eind van de bereidingsstijd alle ingredienten tegelijk (beet)gaar zich.

Gebruik van het wok-hulprooster

Het hulprooster dat ten behoeve van de wokbrander is meegeleverd of als accessoire verkrijgbaar is zorgt voor extra stabiliteit bij een wok met een Ronde bodem.

Plaats het hulprooster volgens de illustratic op het wokrooster.

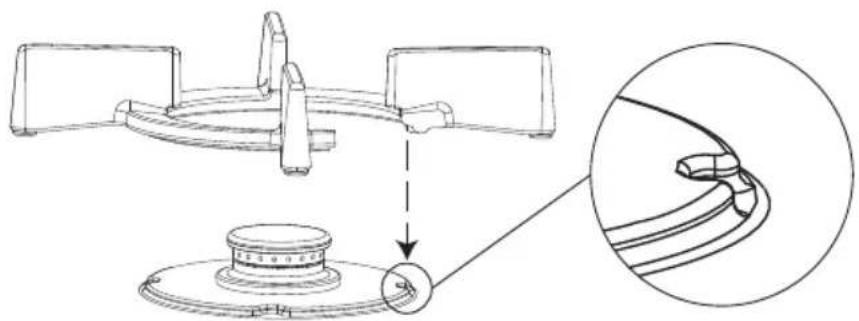

Gebruik van het verkleinrooster

Het verkleinrooster dat is meegeleverd of als accessoire verkrijgbaar is zorgt ervoor dat u extra kleine pannen kurz gebruiken.

Uw toestel is vervaardigd uit hoogwaardige materialen, die u eenvoudig reinigt.

• Branderdelenmightnotin devaatwasser gereinigd worden.De onderdelenkunnen door het vaatwasmiddel aangetast worden! Gebruikniet tevee vocht,aangezien ditdebran der of ven ti la tie o penin gen kan bin nendrin gen.

• Reinig de ontstekingsbougies bij voorkeur voorzichtig met een doeke. Betracht hierbij wel enige voorzichtigheid. Bij een te zware belasting kan de afstand van de bougiepunt tot aan de brander wijzigen, waar-door de brander slechter of Niet ontsteekt. De bougie werkt alleen goed in een droge omgeving. Bij zware verruiling kunt u de punt met een fijn borsteltje reinigen.

• Plaats de pandragersrechtstandig maar beneden, zonder over de glasplaat te schuiven.

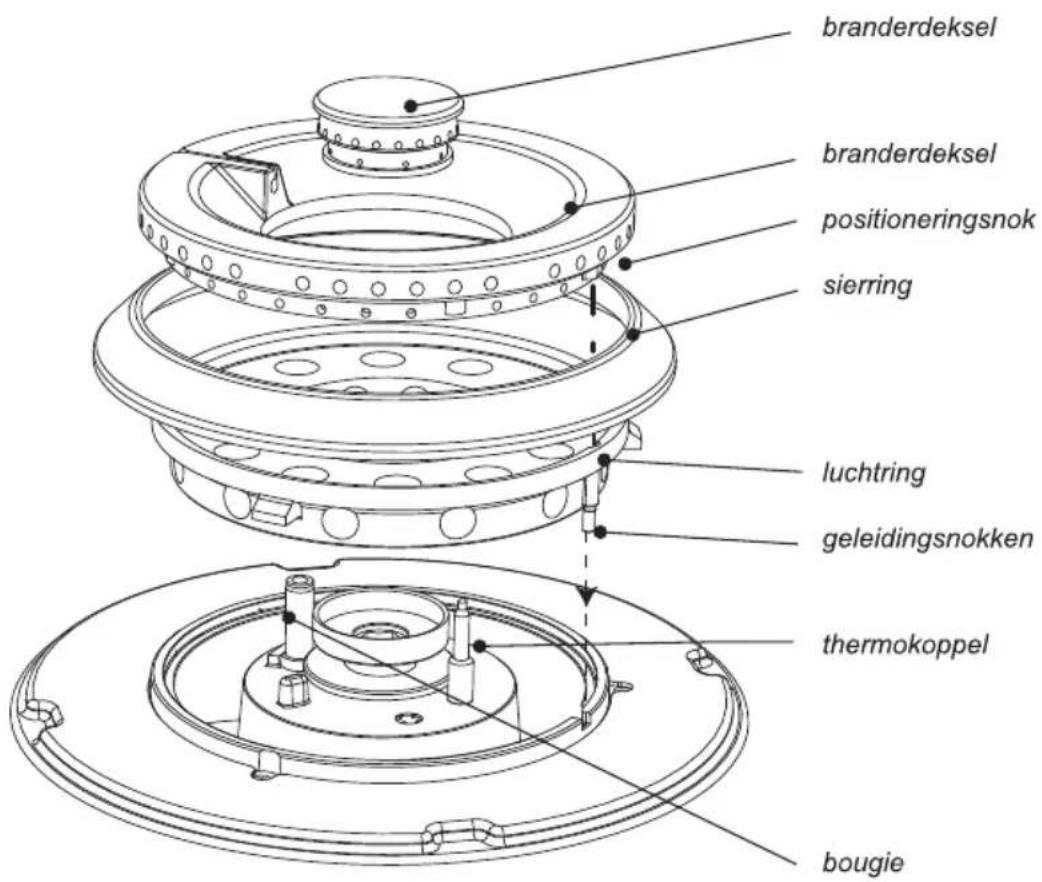

• Zet de branderdelen in elkaar met behulp van de geleidings- en positioneringsnokken.

• Regelmatig onder houd direct na gebruik voorkomt dat over ge kookt voed sel langeijd kan inwer ken en hard nek ki ge, moei lijk te ver wij de ren vlekken veroor zaakt. Gebruik hiervoor een mild reinigingsmiddel.
• Reinig erst de bedieningsknoppen, branders en pandragers en dan pas de glasplaat. Hiermee voorkomt u dat de glasplaatijdens het reinigen opnieuw vuil worden.

Hardnekige vlekken op@email (pandragers, branderdoppen)

Hardnekkige vlekken sunt u het Beste ver wij de ren met een vloei maar reinigingsmittel of een kunststof schuursponsje. Gebruik nooit schuur poeders, schuurpads, scherpe voorwerpen of agressieve reinigings middelen.

Hardnekkige vlekken op de glasplaat

Maak de glasplaat schoon met een special Reinigingsmiddel voor keramische kookplaten. Waterkringen of kalkresten reinigt u het makkelijkst met behulp van schoonmaakazijn.

Reinigen verwijderbare branderdelen

De verwijderbare branderdelen (inclusief wok)(Intclusief wok)kunt u het Beste reinigen met een mild schoonmaakmiddel en een zachte doeck. Bij hardnekkige vlekken kunt u de delen latent weken in een sopje. Gebruik nooit schuurpoeders, pads, scherpe voorwerpen of agressieve reinigingsmiddelen.

Messing wokbranderdelen

Enkele delen van de wokbrander zijn vervaardigduit messing. Het is normal dat de kleur van het messing verandert als gevolg van de hoge temperaturen dieijdens het wokken ontstaan.

Keradur® branderkelken

De branderkelken zijn voorzien van een unique Keradur® toplaag. De speciale vuilafstotende lak is voorzien van een keramische vulling die het schoonmaken vergemakkelijk en de duurzaamheid van de branders sterk verbetert. De branderkelken(Int)kunt u het Beste reinigen met een mild schoonmaak middel en een zachte dock.

ATAG Shine

Atag heeft een série schoonmaakmiddelen samengesteld onder de naam ATAG Shine.
Deze zijn te verkrijgen via de website www.hps.nl.
Hier vind u ook diverse schoonmaak- en gebruikerstips.

Wanner u twijfelt over de goede werkig van uw kookplaat betekent dit Niet automatisch dat er een defect is.

Controller in elk geval de volgende punten:

storing	oorzaak	oplossing
Het ruikt maar gas in de omgeving van het toestel.	- Er is een brander ingeschakeld, maar Niet ontstoken.- De koppeling van een flessengastoestel is losgeschoten.	- Sluit de kraan en wacht enkele minutes met opnieuw ontsteken.- Zet de koppeling vast.
Een brander ontsteekt nicht.	- Stekker Niet in stopcontact.- Zekering defect/zekering in meterkast uitgeschakeld.- Bougie verruild/vochtig.- Branderdelen Niet juist geplaatst.- Branderdelen verruild/vochtig.- Hoofdgaskraan gesloten.- Storing aan het gasnet.- Gasfles of -tank is leeg.- Verkeerde soort gas gebruikt (bij flessengastroepassing).- Bedieningsknop Niet lang of diep genoeg ingedrukt.	- Steek de steker in het stopcontact.- Monteer een neue zekering of schakel de zekering weer in.- Reinig/droog de bougie.- Zet de branderdelen via de centreernokken in elkaar.- Reinig/droog de branderdelen. Let er hierbij op dat de uitsroom gaten open zijn.- Open de hoofdgaskraan.- Informeer bij uw gasleverancier.- Sluit een neue gasfles aan of的那一 de tank vullen.- Controleer of het gebruikte gas geschikt is voor het toestel.- Houd de bedieningsknop lang genoeg en voldoende diep ingedruktussen vol- enkleinstand.
De brander brandt Niet egaal.	- Branderdelen Niet juist geplaatst.- Branderdelen verruild/vochtig.- Verkeerde soort gas gebruikt (bij flessengastroepassing).	- Zet de branderdelen via de centreernokken in elkaar.- Reinig/droog de branderdelen. Let er hierbij op dat de uitsroomgaten open�.- Controleer of het gebruikte gas geschikt is voor het toestel.
De brander dooft na ontsteken.	- Bedieningsknop Niet lang genoeg ingedrukt bij beveiligde toestellen.	- Houd de bedieningsknop minimaal 5 seconden ingedrukt.

Raadpleeg bij storingen het telefoonnummer van de servicedienst.
Zie hiervoord bijgeleverde garantiekaart of raadpleeg de internetsite www.hps.nl.

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen.

De verpakking van het toestel is recyclebaar. Gebruikt konnen zijn:

• karton;
  papier;
  polyethylenfolic (PE);
• CFK-vrij polystyreen (PS-hardschuim);
  polypropyleenband (PP).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Op het typeplaatje is het symbol van een doorgekruiste vuilnisbak aangebracht:

Dit betekent dat het apparaat aan het einde van zich levensduur nicht bij het gewone huisvuil mag worden gcvoegd, maar waar een speciaal centrum voor gezcheiden afvalinzameling van de gemeente moet worden gebracht ofশ een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat zoals deze kookplaat voorkomt möglichnest negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat en zorgt ervoor dat de materialen waaruit het apparaat bestaat teruggewonnen+kennen worden om een aanmerkelijke besparing van energia en grondstoffe te verkrijgen.

Om op de verplichting tot geleichen verwerking van elektrische huishoudelijkke apparatuur te wijzen, is op het product het symbol van een doorgekruiste vuilnisbak aangebracht.

Dit toestel mag alleen door een erkend installeur worden aangesloten.

let op

De gassoort en het land waar voor het toestel is ingericht staan vermeld op het gegevensplaatje.

Dit is een klasse 3 toocstel (inbouwtoocstcl).

Gasaansluiting

De gasaansluiting要去voldoen aan de nationale en lokale voorschriften.

Wij adviseren de kookplaat aan te sluiten met een vaste leiding. Aansluiting door middel van een specialaarvoor bestemde veiligheidsslang is ook toegestaan.

Achter een oven要去en volledig metalen slang worden gebruikt.

let op

Leg een veriligheidsslang zonder knikken. De slang mag nicht in aanraking komen met bewegende delen van het keukenmeubel.

Plaats.altijd een aansluitkraan in de leiding voor het toestel. Zorg ervoor dat de aansluitkraan bereikbaar is.

Voordat u het toestel in gebruik neemt moet u de aansluitingen met zeepsop controleren op gasdichtheid.

Gasleiding verlengstuk

Als onder het toestel een lade worden ingebouwd volgens de geldende eisen, kan hetijken dat de aansluiting van de gasleiding boven de lade uitkomt. Dan dient gebruik te worden gemaatk van het verlangstuk (zie de illustratie op pagina 18). Het aangesloten verlangstuk zorgt ervoor dat de gasaansluiting op de standardafstand is aan te sluiten. Dit verlangstuk is te verkrijgen als accessoire.

Elektrische aansluiting

230V - 50Hz - 0,6VA

De elektrische aansluiting要去 voldoen aan de nationale en lokale voorschriften.

Wandcontactdoos en stekker要去en toallen tijde bereikbaar blijven.

Als u een vaste aansluiting wilt make, moet u er voor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3mm in de toevoerleiding worden aangebracht.

let op

Dit toestel moet.altijd geaard zijn.

Indien de aansluitkabel beschadigd is mag deze alleen worden verrangen door de fabrikant, zijn serviceorganisatic of gelejkwaardig gekwalificcerde Personen, teneinde gevaarlijke situatuies te voorkommen.

Kookplaat voorbereiden

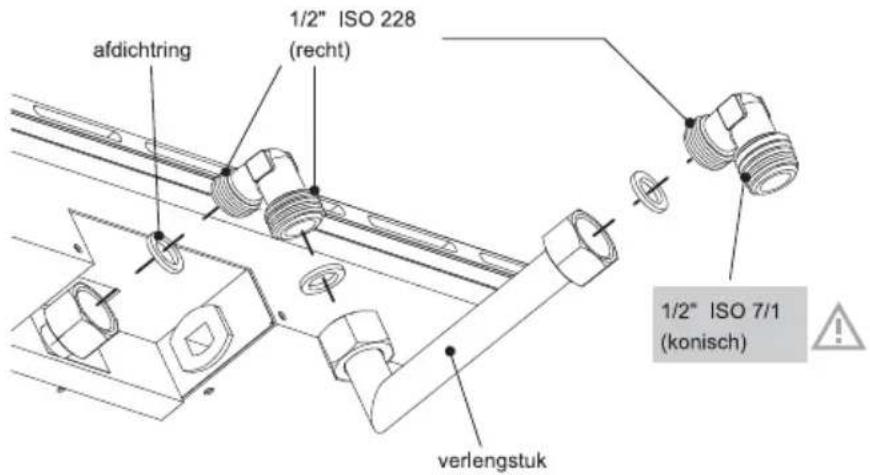

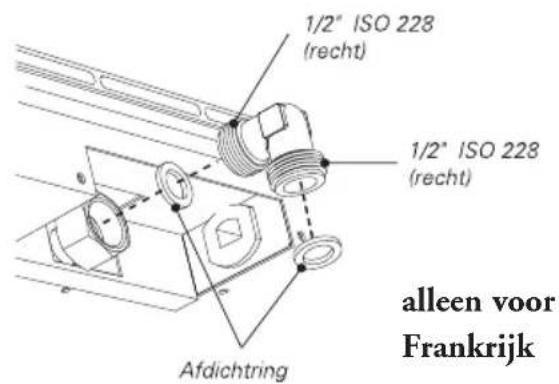

Monteer de bijgeleverde knie op de gasaansluiting van het toestel.

alleen voor Frankrijk

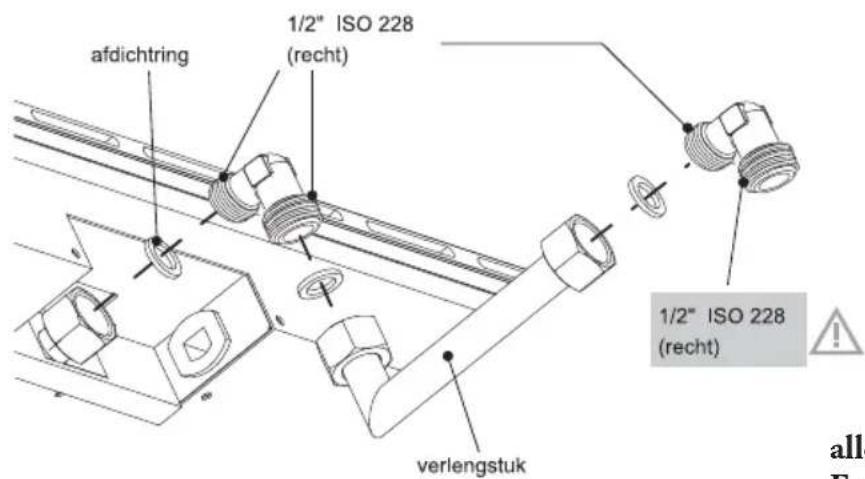

Indien er een lade direct onder de kookplaat worden geplaatst, monteer dan het bijgeleverde gasbuis-verlengstuk en verwolgens de bijgeleverde knie op de gasaansluiting van het toestel.

Verwijder de beschermfolie van het affdichtband (A) en plank het band in de groef van de aluminium profielen of op de rand van de glasplaat. Plak het affdichtband Niet door de hoek, maar knip 4 stukken die goed aansluiten in de hoek.

Uitsparing in werkblad zagen

Zaag de uitsparing in het werkblad. Doe dit zeer nauwkeurig (zie inbouwmaten).

Als het werkblad van hout is, behandel dan de kopse kanten van het werkblad met affdichtvernis, om uitzetten van het werkblad door voucht te voorkomen.

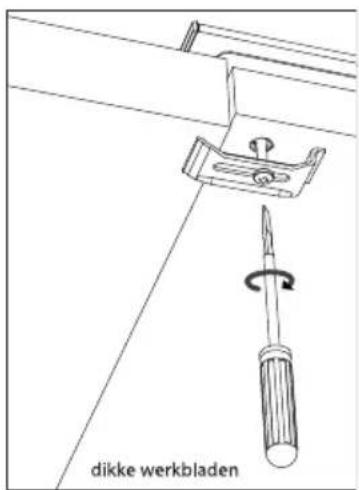

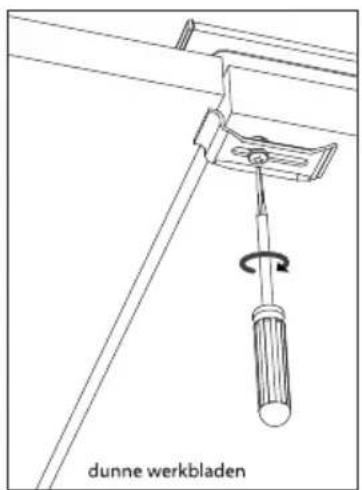

Bevestigingspunter montagebeugels

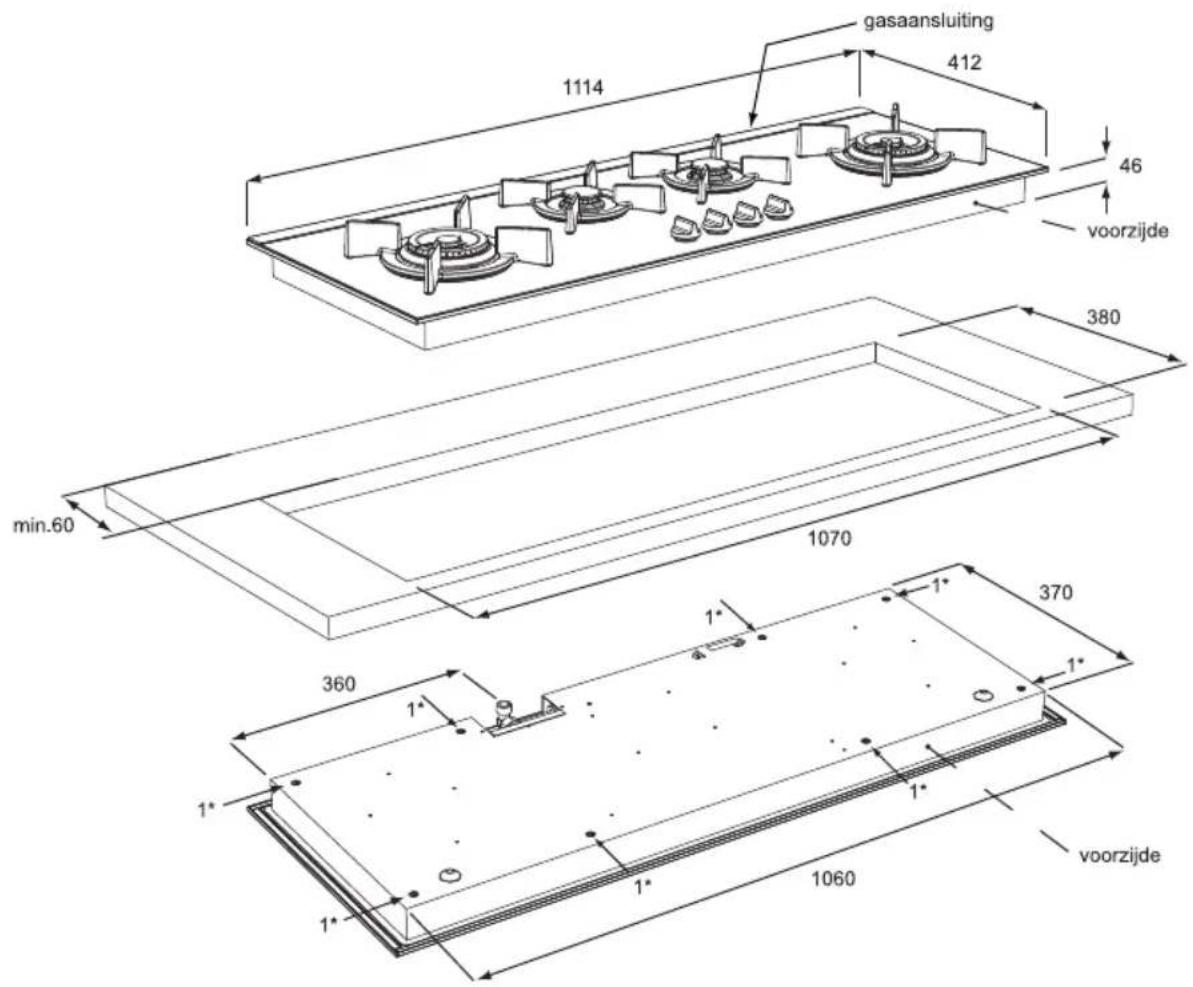

Inbouwmaten HG111M

Inbouwmaten in corpus

X<46mm Y=46mm-X

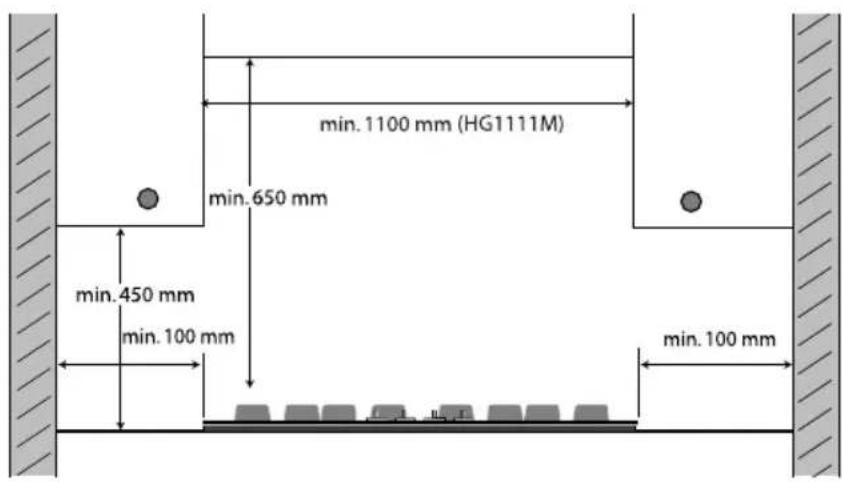

Benodigde vrie ruimte rondon

Een gaskookplaat ontwikkelt warmte. Laat voldoende ruimte vrij tot nicht hittebestendige materialen. Let ook op bij materialen die{kunnen verkleuren (zoals roestvaststaal).

Dc kookplaat mag naast slechts een verticale wand ingebouwd worden.

let op

De onderzijde van de kookplaat worden heet. Leg geen brandbare spullen in een lade wanner deze direct onder de kookplaat is gemonteerd.

Toestelplaatsen en aansluitingen make

Plaats het toestel in het werkblad en zet het vast met de bijgeleverde montagebeugels en schroeven.

Maak de gasaansluiting.

Controleer de aansluiting met zeepsop op gasdichtheid.

Sluit het toestel aan op het elektriciteitsnet.

handleiding. NL 4-23

DE

Anleitung. DE 4-23

GB

manual. GB 4-23

handleiding. NL 4-23

FR

handleiding. NL 4-23

DE

Anleitung. DE 4-23

FR

Dit staat je bevindt zich aan de bovenzijde van het toestel.

Houd, wanneeu contact opneemt met de serviceafdeling, de productiecode (PCODE) en het volledige itemnummer (ITEMNR) bij de hand.

Adressen telefoonnummers van de serviceorganisatie vindt u op de garantiekaart.
