GEBRUIKSAANWIJZING HG9211CA Atag

Het toestel-identifi catieplaatje bevindt zich aan de onderkant van het toestel. The appliance identifi cation card is located on the bottom of the appliance. La fi che signalétique de l'appareil se trouve sur le fond.

Plak hier het toestel-identifi catieplaatje. Stick the appliance identifi cation card here. Collez-la ici.

gebruikershandleiding gaskookplaat

manual gas hob

Gebruikershandleiding NL 3 - NL 33

EN

Manual EN 3 - EN 33

FR

Veiligheidsvoorschriften 6

Bediening

Ontsteken en instellen 9

Comfortabel koken

De kookplaat optimaal gebruiken 12

Onderhoud

Algemeen 14

Statuscodes

Tabel 19

Storingen

Storingstabel 20

Installatievoorschrift

Algemeen 22

Inbouwen 24

Afvoeren toestel en verpakking 33

Deze gaskookplaat is ontworpen voor de echte kookliefhebber. De verschillen in brandercapaciteit zorgen ervoor dat u ieder gerecht kunt bereiden. Dankzij de in de knoppen geïntegreerde vonkontsteking ontsteekt én bedient u de branders met één hand. Bij type HG77 en HG97 blijven er door de ruime plaatsing van de wokbranders tijdens het wokken minimaal 2 branders vrij voor het bereiden van andere gerechten.

KOOKKEUR ^^

Dit toestel voldoet aan alle eisen die gelden voor het Kookkeurmerk. Dit betekent dat de gaskookplaat hoog rendement koppelt aan een minimum aan onvolledige verbrandingsgassen. Hiermee beschikt u over een toestel met korte aankooktijden, terwijl er ook uitstekend op gesudderd kan worden.

De gaskookplaat is voorzien van een vlambeveiliging die ervoor zorgt dat de gastoevoer gesloten wordt als de vlam tijdens het kookproces dooft.

In deze handleiding staat beschreven op welke manier u de gaskookplaat zo optimaal mogelijk kunt benutten. Naast informatie over de bediening treft u ook achtergrondinformatie aan die u van dienst kan zijn bij het gebruik van dit product.

Lees eerst de gebruiksaanwijzing geheel en aandachtig door voordat u het apparaat gaat gebruiken en bewaar deze zorgvuldig voor latere raadpleging.

De handleiding dient bovendien als referentie voor de servicedienst. Plak daarom het los bijgeleverde gegevensplaatje in het daarvoor bestemde kader, achter in de handleiding. Het gegevensplaatje bevat alle informatie die de servicedienst nodig heeft om adequaat op uw vragen te reageren.

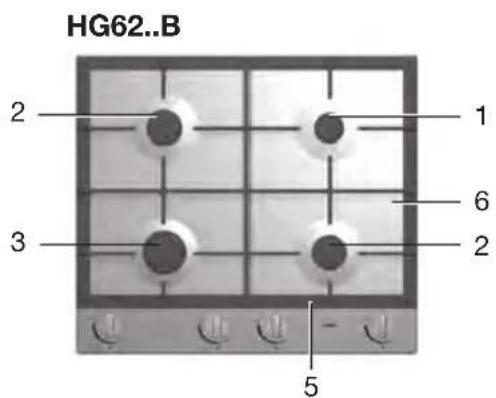

Beschrijving

1. Sudderbrander
2. Normaalbrander
3. Sterkbrander
4. Wokbrander
5. Pandrager
6. Vangschaal
7. Aan-/uittoets

Veiligheidsvoorschriften

Waar u op moet letten

- Zorg voor voldoende ventilatie tijdens het gebruik. Houd natuurlijke ventilatie-openingen open. Bij langdurig gebruik van de kookplaat is extra ventilatie noodzakelijk. Zet bijvoorbeeld een raam open of installeer een mechanische ventilator.

- Gebruik de kookplaat alleen voor het bereiden van gerechten. Het toestel is niet geschikt om ruimtes te verwarmen.

- Flambeer nooit onder een afzuigkap. Door de hoge vlammen kan brand ontstaan, ook bij een uitgeschakelde ventilator.

- De branderdelen zijn heet tijdens en direct na het gebruik. Vermijd directe aanraking en contact met niet-hittebestendige materialen.

Dompel hete branderdoppen en pandragers nooit onder in koud water. Door de snelle afkoeling kan het emaille beschadigen.

- De afstand van de pan tot een knop of niet-hittebestendige wand moet altijd groter zijn dan twee centimeter.

Bij kleinere afstanden kunnen door de hoge temperatuur de knoppen of de wand verkleuren en/of vervormen.

- Gebruik altijd de pandragers en geschikt kookgerei. Plaats de pan altijd op de pandrager. Het plaatsen van de pan direct op de branderdop kan tot gevaarlijke situaties leiden.

Aluminium bakjes of folie zijn niet geschikt als kookgerei. Ze kunnen inbranden op de branderdoppen en pandragers.

- Plaatsen van branderdelen en pandragers. De kookplaat kan alleen goed functioneren wanneer de branderdelen via de geleidingsnokken in elkaar zijn gezet.

Zorg ervoor dat de pandragers recht tegen elkaar en vlak op de RVS-vangschaal liggen. Alleen op deze manier kunnen de pannen stabiel geplaatst worden.

Veilig gebruik

• Het apparaat wordt heet tijdens gebruik en blijft dit enige tijd na uitschakeling. Raak het apparaat daarom niet aan zolang het heet is.
• Trek altijd ovenwanten aan of gebruik pannenlappen als u met het apparaat werkt. Zorg ervoor dat ovenwanten of pannenlappen niet te dicht bij de vlam komen.

- Verwarm geen dichte blikken en dergelijke op de kookplaat. Er ontstaat een overdruk waardoor de blikken uiteenspatten. U kunt zich hierdoor verwonden/verbranden.

- Het apparaat mag niet in de buitenlucht geplaatst en gebruikt worden.

- Gebruik het apparaat niet als werkblad. Het apparaat kan per ongeluk worden ingeschakeld of nog heet zijn, waardoor voorwerpen kunnen smelten, heet worden of vlam vatten.

- Dek het apparaat nooit af met een doek of iets dergelijks. Als het apparaat nog heet is of wordt ingeschakeld, bestaat er brandgevaar.

- Wees extra voorzichtig wanneer u met olie of vetten werkt. Oververhitte olie of vetten kunnen vlam vatten. Brandgevaar! Mocht het vet of olie vlam vatten, gebruik dan nooit water voor het blussen! Doof de vlammen met een geschikte deksel, een vochtige doek of iets dergelijks.

- Wanneer onder het apparaat een lade zit, zonder tussenbodem, mogen daarin geen licht ontvlambare voorwerpen/stoffen worden bewaard.

Kinderen

• WAARSCHUWING: Bij gebruik van het apparaat worden het apparaat zelf en de onderdelen die u kunt aanraken warm. Wees voorzichtig en raak de verhittingselementen niet aan. Kinderen jonger dan 8 jaar moeten buiten bereik van het apparaat worden gehouden, tenzij er voortdurend op ze wordt gelet.
• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder, mensen met een fysieke, zintuiglijke of geestelijke handicap of mensen die weinig ervaring met en kennis van het apparaat hebben. Het is dan wel belangrijk dat ze worden begeleid bij en geïinstrueerd over een veilig gebruik van het apparaat en de gevaren die dit met zich meebrengt.
• Het apparaat wordt tijdens het gebruik heet en blijft enige tijd heet na uitschakeling.
• Bewaar geen voorwerpen in kastjes boven of achter het apparaat die voor kinderen interessant zijn.
• Kinderen kunnen verbrandingen oplopen als zij pannen van het apparaat trekken. Bij de vakhandelaar is een speciaal rek verkrijgbaar dat ervoor zorgt dat kinderen niet meer bij het apparaat kunnen.
• Wanneer de veiligheidsinstructies en waarschuwingen niet worden opgevolgd, kan de fabrikant niet aansprakelijk worden gesteld voor de schade die daarvan het gevolg is.

Ontsteken en instellen

Elke brander kan traploos worden geregeld tussen vol- en kleinstand.

HG....B

1 3 4 2

1. 0-stand
2. Zone-aanduiding
3. Kleinstand
4. Volstand

HG....C

1 2 3 4

Vlambeveiliging

Uw gaskookplaat is uitgerust met vlambeveiliging. Deze zorgt ervoor dat de gastoevoer gesloten wordt als de vlam tijdens het kookproces dooft.

Bediening thermische vlambeveiliging

(HG....B)

1. Druk de bedieningsknop in en draai deze linksom. Houd de bedieningsknop, in volstand, ongeveer 3 seconden ingedrukt nadat de brander is ontstoken. De vlambeveiliging schakelt in.

Bediening elektronische vlambeveiliging

(HG....C)

1. Druk de centrale aan-/uittoets in.
   De knop licht groen op.
2. Draai daarna de gewenste bedieningsknop linksom. U hoeft de knop niet ingedrukt of vast te houden.
   De brander ontsteekt direct. De vlambeveiliging controleert of er een vlam aanwezig is.

Indien na het koken alle regelknoppen op de 0-stand staan, gaat de centrale aan-/uittoets automatisch uit na 3 minuten.

Extra eigenschappen elektronische vlambeveiliging (HG62..C/HG77..C/HG92..C/HG97..C)

Herontsteking

Wanneer de vlam gedoofd wordt tijdens het kookproces wordt automatisch geprobeerd om de vlam weer tot stand te brengen.

Wanneer daarna binnen 10 seconden geen vlam wordt waargenomen, wordt de gastoevoer naar de brander afgesloten.

Noodstop

Wanneer u de gaskookplaat in één keer uit moet schakelen kan dat door de centrale aan-/uittoets in te drukken.

Kinderslot

U kunt de gaskookplaat vergrendelen. Onbedoeld ontsteken van de branders wordt hiermee voorkomen.

De gaskookplaat is te ver-/ontgrendelen door de aan-/uittoets 5 seconden in te drukken.

Tijdens het koken kunt u het kinderslot niet inschakelen.

Kookduurbegrenzing

Als een brander gedurende een ongebruikelijk lange tijd (ca. 6 uur) aan is, wordt deze automatisch uitgeschakeld.

Statuscodes

De status van de gaskookplaat wordt weergegeven door de verlichting in de aan-/uittoets. In het overzicht op pagina 17 leest u welke code bij welke status hoort.

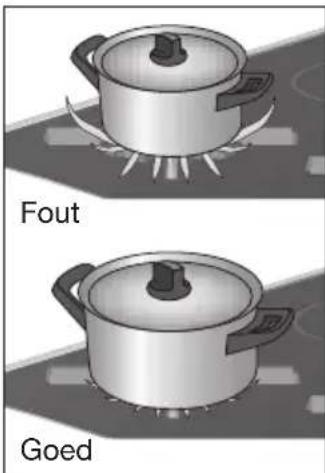

De kookplaat optimaal gebruiken

Fout Goed

De kookplaat optimaal gebruiken

• Zorg er altijd voor dat de vlammen onder de pan blijven. Als vlammen om de pan heen spelen gaat veel energie verloren. Bovendien kunnen de handgrepen dan te heet worden.
• Gebruik geen pannen met een kleinere bodemdiameter dan 12 cm. Deze staan niet stabiel.

• (Roer)bakken, doorkoken van grote hoeveelheden en frituren kunt u het beste op de sterk- of wokbrander.
• Gebruik de sudderbrander voor het bereiden van sauzen, sudderen en doorkoken van gerechten.
• Op de volstand is deze brander groot genoeg voor het doorkoken.
• Kook met het deksel op de pan. U bespaart dan tot 50% energie.
• Gebruik pannen met een vlakke, schone en droge bodem. Pannen met een vlakke bodem staan stabiel en pannen met een schone bodem dragen de warmte beter over op het gerecht.

Wokbrander (HG77 en HG97)

Met de wokbrander kunt u gerechten op een zeer hoge temperatuur bereiden.

Hierbij van belang:

• van te voren de ingrediënten in reepjes, plakjes of stukjes snijdt;
• bij het roerbakken olie van goede kwaliteit gebruikt, zoals olijf-, maïs-, zonnebloem- of arachideolie. Een klein beetje is al genoeg. Boter en margarine verbranden door de grote hitte;
• de gerechten met de langste bereidingstijd het eerst in de pan doet, zodat aan het eind van de bereidingstijd alle ingrediënten tegelijk (beet)gaar zijn.

Gebruik van het wok-hulprooster

Het hulprooster dat ten behoeve van de wokbrander is meegeleverd, of als accessoire verkrijgbaar is, zorgt voor extra stabiliteit bij een wok met een ronde bodem.

Het wok-hulprooster valt met speciale uitsparingen over de standaard wok-pandrager.

Algemeen

Uw toestel is vervaardigd uit hoogwaardige materialen, die u eenvoudig reinigt.

• Uw toestel is vervaardigd uit hoogwaardige materialen, die u eenvoudig reinigt.
• Regelmatig onderhoud direct na gebruik voorkomt dat overgekookt voedsel lange tijd kan inwerken en hardnekkige, moeilijk te verwijderen vlekken veroorzaakt. Gebruik hiervoor een mild reinigingsmiddel. Gebruik niet te veel vocht, aangezien dit de brander of ventilatie-openingen kan binnendringen.
• Reinig eerst de bedieningsknoppen, branders en pandragers en dan pas de RVS-vangschaal. Hiermee voorkomt u dat de RVS-vangschaal tijdens het reinigen opnieuw vuil wordt.
• Reinig de ontstekingsbougies bij voorkeur met een doekje. Betracht hierbij wel enige voorzichtigheid. De bougie kan hierdoor defect raken. De bougie werkt alleen goed in een droge omgeving. Bij zware vervuiling kunt u de punt met een fijn borsteltje reinigen.
• Plaats de pandragers rechtstandig naar beneden, zonder over de RVS-vangschaal te schuiven. Denkt u bij het plaatsen van de pandragers aan de volgorde. De tekst 'FRONT' aan de onderzijde van de pandragers dient voor verduidelijking bij het positioneren (zie illustratie).

HG62

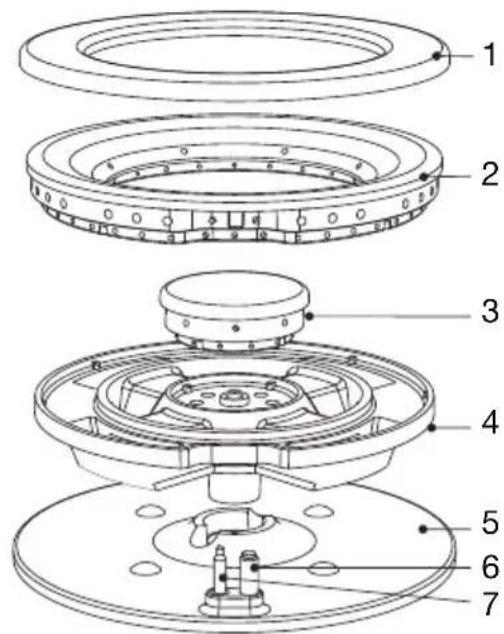

- Zet de branderdelen in elkaar met behulp van de geleidings nokken.

1. Branderdeksel buiten
2. Branderkop buiten
3. Branderkop en deksel binnen
4. Branderring
5. Branderkelk
6. Bougie
7. Thermokoppel

Hardnekkige vlekken op emaille (pandragers, branderdoppen en vangschalen)

• Hardnekkige vlekken kunt u het beste verwijderen met een vloeibaar reinigingsmiddel.
• Gebruik nooit schuurpoeders, schuurpads, scherpe voorwerpen of agressieve reinigingsmiddelen.

Hardnekkige vlekken op roestvaststaal (vangschalen)

• Wanneer u hardnekkige vlekken op roestvast staal wilt verwijderen kunt u het beste een roestvaststaal reini gingsmiddel gebruiken. Poets dan wel altijd met de structuur van het staal mee om glansplekken te voorkomen (schades die hierdoor ontstaan vallen niet onder de garantie!).
• Wanneer de vlekken met de hierboven beschreven methode niet te verwijderen zijn, kunt u de kookplaat reinigen met een speciale roestvaststaalreiniger. Houd er echter rekening mee dat u de hele vangschaal moet behandelen om 'kleurverschil' te voorkomen. U moet de vangschaal bovendien nabehandelen met een glans- of onderhoudsmiddel voor roestvaststaal.
• Het is overigens normaal dat het oppervlak gedurende de levenscyclus enigszins verkleurt.

Reinigen pandragers

- Het emailie op de pandragers is geschikt voor reiniging in de vaatwasser. De verbinding met de rubber voetjes echter niet. Reinig de pandragers zelf daarom niet in de vaatwasser. Bovendien kan bij reiniging in de vaatwasser lichte verkleuring van de pandragers optreden. Bij verlies van de rubber voetjes zal de pandrager de vangschaal beschadigen.

Messing wokbranderdelen

- Enkele delen van de wokbrander zijn vervaardigd uit messing. Het is normaal dat de kleur van het messing verandert als gevolg van de hoge temperaturen die tijdens het wokken ontstaan.

Reinigen verwijderbare branderdelen

• De verwijderbare branderdelen (ook die van de wok) kunt u het beste reinigen met een mild schoonmaakmiddel en een zachte doek.
• Bij hardnekkige vlekken kunt u de branderdelen verwijderen en de delen laten weken in een sopje.
• Branderdelen mogen niet in de vaatwasser gereinigd worden. De onderdelen kunnen door het vaatwasmiddel aangetast worden!
• Gebruik nooit schuurpoeders, schuurpads, scherpe voorwerpen of agressieve reinigingsmiddelen.

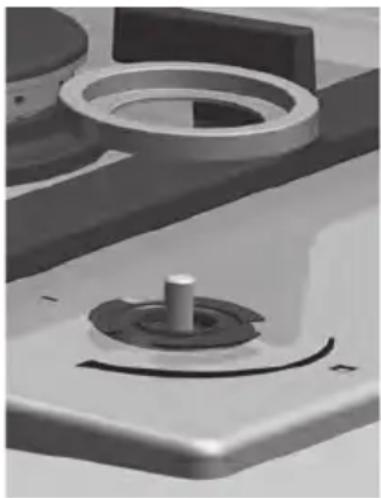

Reinigen verwijderbare knoppen en rozetten

- Bij extreme vervuiling van de knoppen en rozetten kunt u deze tijdelijk verwijderen om schoon te maken. U kunt de knoppen en rozetten het best schoonmaken met een mild schoonmaakmiddel en een zachte doek. Met behulp van een rubberhandschoen is de knop makkelijker te verwijderen!

Let op! Voorkom teveel vocht rond de knopsgaten tijdens het schoonmaken.

- Denkt u er bij het herplaatsen van de rozetten aan dat u deze onder de siliconen afdichtring schuift (zie illustraties). De siliconen afdichting heeft drie positioneringnokken die over de binnenste rand van de rozet moeten vallen.

- De branderkelken zijn voorzien van een unieke Keradürtoplaag. De speciale vuilafstotende lak is voorzien van een keramische vulling die het schoonmaken vergemakkelijkt en de duurzaamheid van de branders sterk verbetert.

- De branderkelken kunt u het beste reinigen met een mild schoonmaakmiddel en een zachte doek.

Tabel

Aan-/uittoets

De aan-/uittoets op de HG....C toestellen kan een aantal functies en foutmeldingen weergeven.

SYMPTOOM STATUS OPLOSSING
LED's in de knop branden niet.	Toestel is uitgeschakeld. -
Groene LED in de knop brandt continu.	Toestel is ingeschakeld. -
Groene LED in de knop knippert.	Kinderslot. Wanneer u nog een keer de aan-/uitknop bedient en deze 5 seconden ingedrukt houdt, kunt u uw kookplaat weer gewoon gebruiken.
Groene en rode LED in de knop knipperen beurtelings.	Er is een fout opgetreden bij het herontsteken.	Controleer de gastoevoer naar uw kookplaat en/of de branderkoppen goed gepositioneerd zijn.Draai alle knoppen naar de 0-positie en probeer opnieuw te ontsteken.
Rode LED in de knop knippert.	Uw kookplaat is te warm. Laat uw kookplaat afkoelen.U kunt daarna uw kookplaat weer gewoon gebruiken.
Rode LED in de knop brandt continu.	Er is een fout opgetreden in de elektronica in uw kookplaat.	Neem contact op met de servicedienst.

Storingstabel

Wanneer u twijfelt over de goede werking van uw gaskookplaat betekent dit niet automatisch dat er een defect is. Controleer in elk geval de volgende punten in onderstaande tabel of kijk voor meer informatie op de website ‘www.atagservice.nl’.

SYMPTOOM MOGELIJKE OORZAAK OPLOSSING
Het ruikt naar gas in de omgeving van het toestel.	De aansluiting van het toestel lekt.	Sluit de gashoofdkraan.Neem contact op met uw installateur.
Een brander ontsteekt niet. Stekker niet in stopcontact.Zekering defect/zekering in meterkast uitgeschakeld.Bougie vervuild/vochtig.Branderdelen niet juist geplaatst.Branderdelen vervuild/vochtig.Hoofdgaskraan gesloten.Storing aan het gasnet.Gasfles of -tank is leeg.	Steek de stekker in het stopcontact.Monteer een nieuwe zekering of schakel de zekering weer in.Reinig/droog de bougie.Zet de branderdelen via de centreernokken in elkaar.Reinig/droog de branderdelen. Let er hierbij op dat de uitstroomgaten open zijn.Open de hoofdgaskraan.Informeer bij uw gas-leverancier.Sluit een nieuwe gasfles aan of laat de tank vullen.
Een brander ontsteekt niet. Verkeerd soort gas gebruikt.Bedieningsknop niet diep genoeg ingedrukt.(Alleen van toepassing op de B versies. Voor elektronisch beveiligde toestellen, zie tabel aan-/uittoets).		Controleer of het gebruikte gas geschikt is voor het toestel. Indien dit niet juist is, neem dan contact op met uw installateur. Houd de bedieningsknop voldoende diep ingedrukt tussen vol- en kleinstand. Bij eerste gebruik kan dit langer duren i.v.m. aanvoer van gas.
De brander brandt niet egaal. Branderdelen niet juist geplaatst.Branderdelen vervuild/vochtig.Verkeerd soort gas gebruikt.		Zet de branderdelen via de centreernokken in elkaar.Reinig/droog de branderdelen. Let er hierbij op dat de uitstroomgaten open zijn.Controleer of het gebruikte gas geschikt is voor het toestel. Indien dit niet juist is, neem dan contact op met uw installateur.
De brander dooft na ontsteken.	Bedieningsknop niet lang genoeg ingedrukt.(Alleen van toepassing op de B versies. Voor elektronisch beveiligde toestellen, zie tabel aan-/uittoets).	Houd de bedieningsknop minimaal 5 seconden ingedrukt.

Algemeen

Let op!

• Dit toestel mag alleen door een erkend installateur worden aangesloten.
• De gassoort en het land waarvoor het toestel is ingericht staan vermeld op het gegevensplaatje.
  • Dit is een klasse 3 toestel.

Gasaansluiting

• De gasaansluiting moet voldoen aan de nationale en lokale voorschriften.
• Wij adviseren de kookplaat aan te sluiten met een vaste leiding.
• Aansluiting door middel van een speciaal daarvoor bestemde veiligheidsslang is ook toegestaan.
• Achter een oven moet een volledig metalen slang worden gebruikt.

Let op!

• Een veiligheidsslang mag niet worden geknikt en niet in aanraking komen met bewegende delen van het keukenmeubel.
• In alle gevallen moet er voor het toestel een aansluitkraan geplaatst worden op een makkelijk bereikbare plaats.
• Voordat u het toestel in gebruik neemt moet u de aansluitingen met zeepsop controleren op gasdichtheid.

Elektrische aansluiting

230V - 50Hz - 1.1 VA (bij ..B toestellen)

230V - 50Hz - 5.1 VA (bij ..C toestellen)

• De elektrische aansluiting moet voldoen aan de nationale en lokale voorschriften.
• Wandcontactdoos en stekker moeten altijd bereikbaar blijven.
• Als u een vaste aansluiting wilt maken, moet u er voor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht.
• Het apparaat mag niet via een verdeelstekker of verlengsnoer op het elektriciteitsnet worden aangesloten. Hiermee kan veilig gebruik van het apparaat niet worden gewaarborgd.

Let op!

• Dit toestel moet altijd geaard zijn.
• Laat installatie-, onderhouds- en reparatiewerkzaamheden uitsluitend uitvoeren door vakmensen die door de fabrikant zijn geautoriseerd, anders vervalt de garantie.

Bij installatie-, onderhouds- en reparatiewerkzaamheden moet het apparaat spanningsvrij gemaakt worden. Het apparaat is alleen spanningsvrij als:

• de hoofdschakelaar van de huisinstallatie is uitgeschakeld, of
• de zekering van de huisinstallatie er geheel is uitgedraaid, of
• de stekker uit het stopcontact is getrokken.

Defecte onderdelen mogen alleen vervangen worden door originele Atag onderdelen. Alleen van die onderdelen kan Atag garanderen dat zij aan de veiligheidseisen voldoen.

Inbouwen

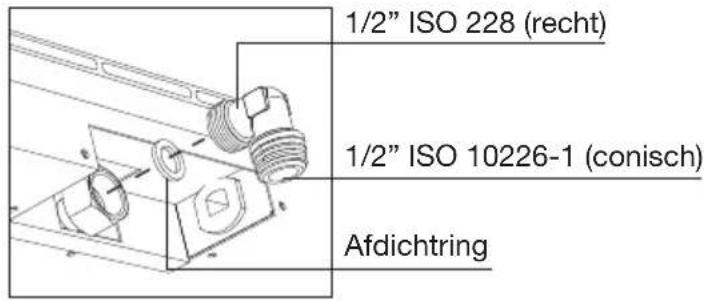

Kookplaat voorbereiden

1. Monteer de bijgeleverde knie op de gasaansluiting van het toestel.

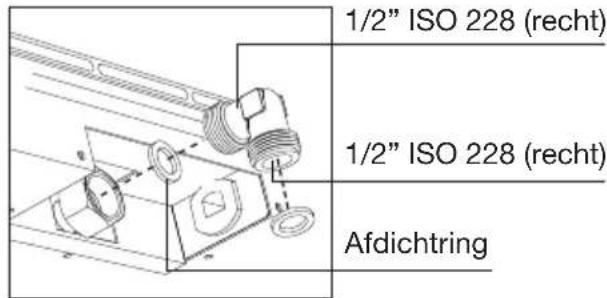

Alleen voor Frankrijk:

1/2" ISO 228 (recht) 1/2" ISO 228 (recht) Afdichtring

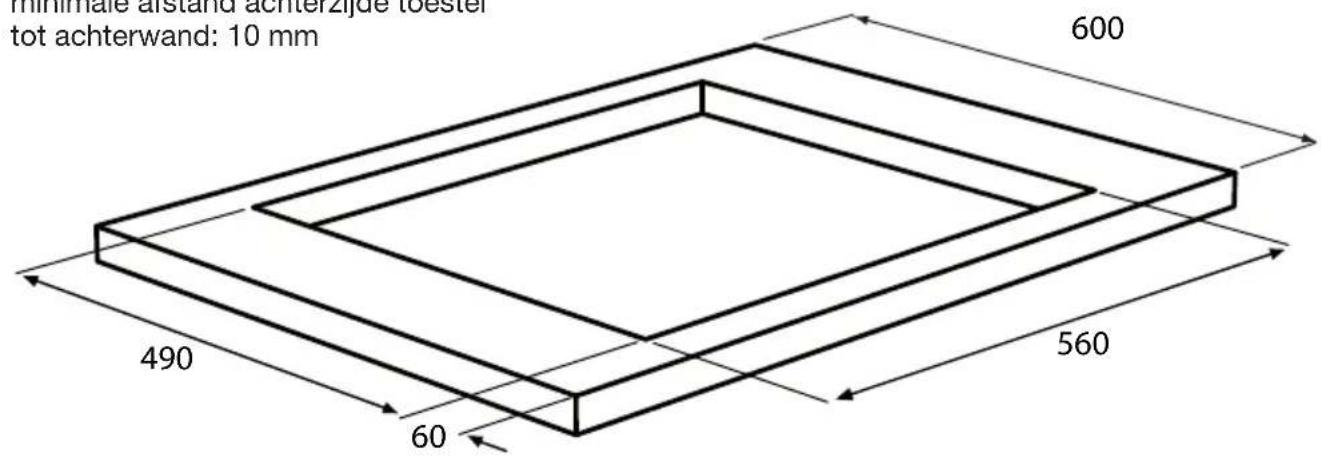

Uitsparing in werkblad zagen

1. Zaag de uitsparing in het werkblad. Doe dit zeer nauwkeurig (zie inbouwmaten).
2. Als het werkblad van hout is, behandel dan de kopse kanten van het werkblad met afdichtvernis, om uitzetten van het werkblad door vocht te voorkomen.

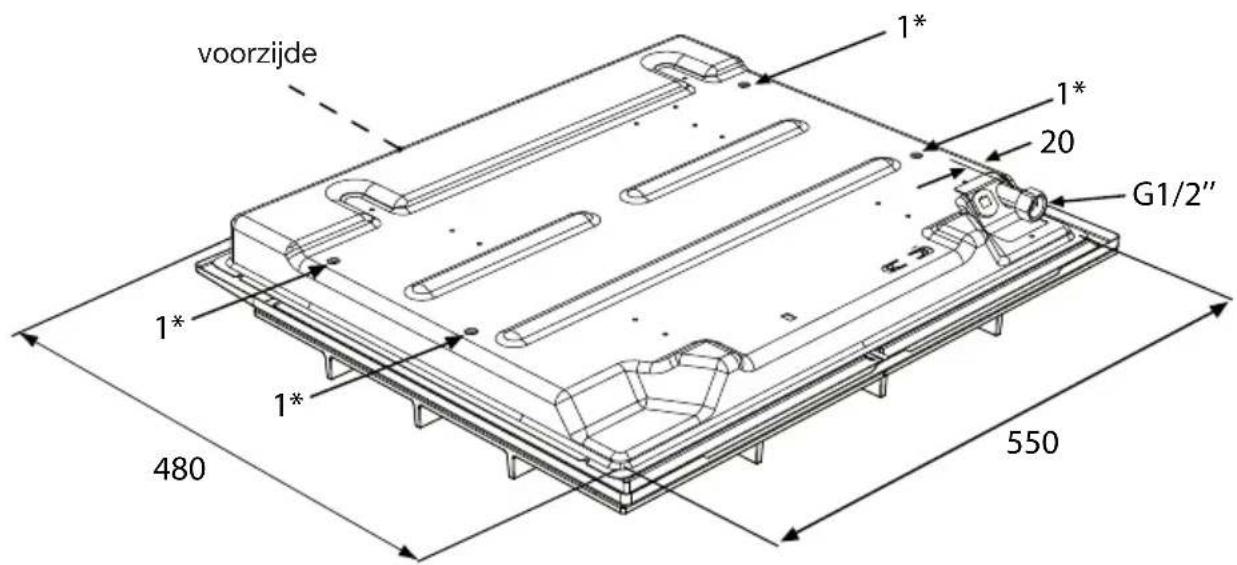

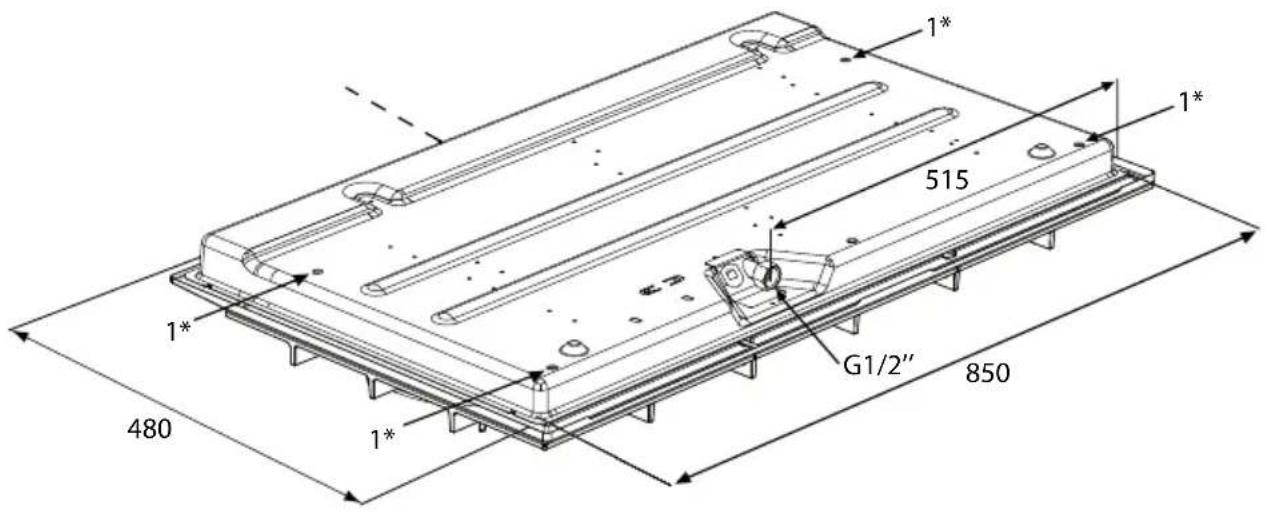

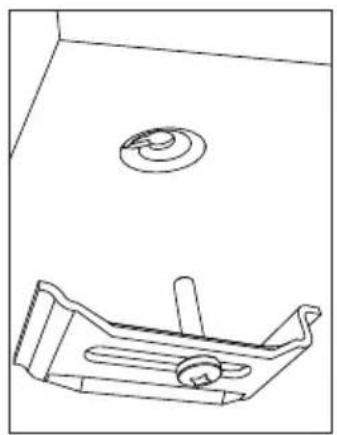

Bevestigingspunten montagebeugels

Voor de bevestigingspunten van de montagebeugels, zie 1* in de illustraties met inbouwmaten vanaf pagina 24.

Schroefgat voor montagebeugel Dunne werkbladen Dikke werkbladen

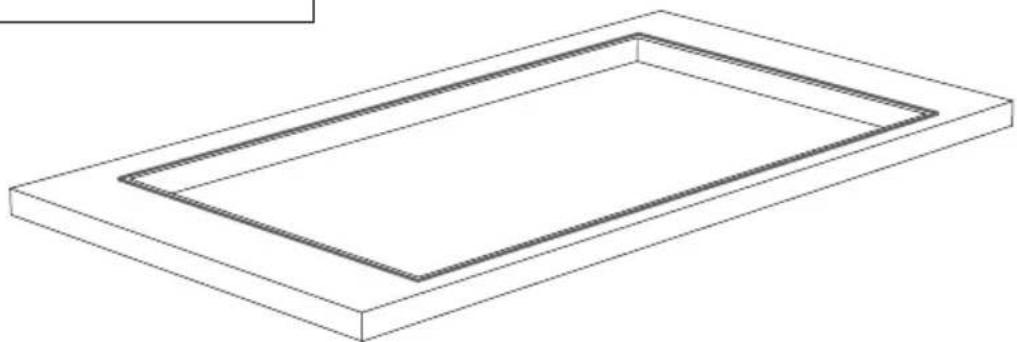

Afdichtband plaatsen

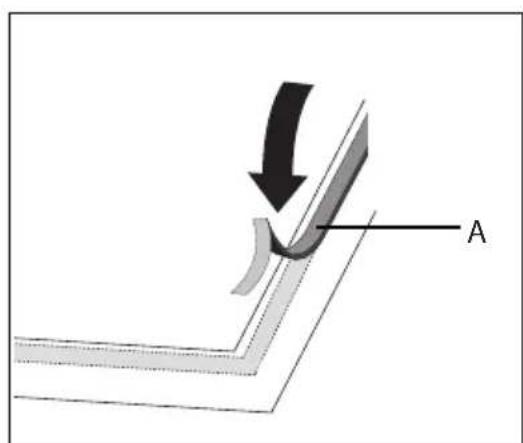

1. Verwijder de beschermfolie van de afdichtband (A) en plak de band op de rand van het aanrecht.

A

526600 43 voorzijde

minimale afstand achterzijde toestel tot achterwand: 10 mm

Minimale arstand achterzijde toester tot achterwand: 10 mm 600 490 560 60

voorzijde 1* 1* 20 G1/2" 1* 1* 480 550

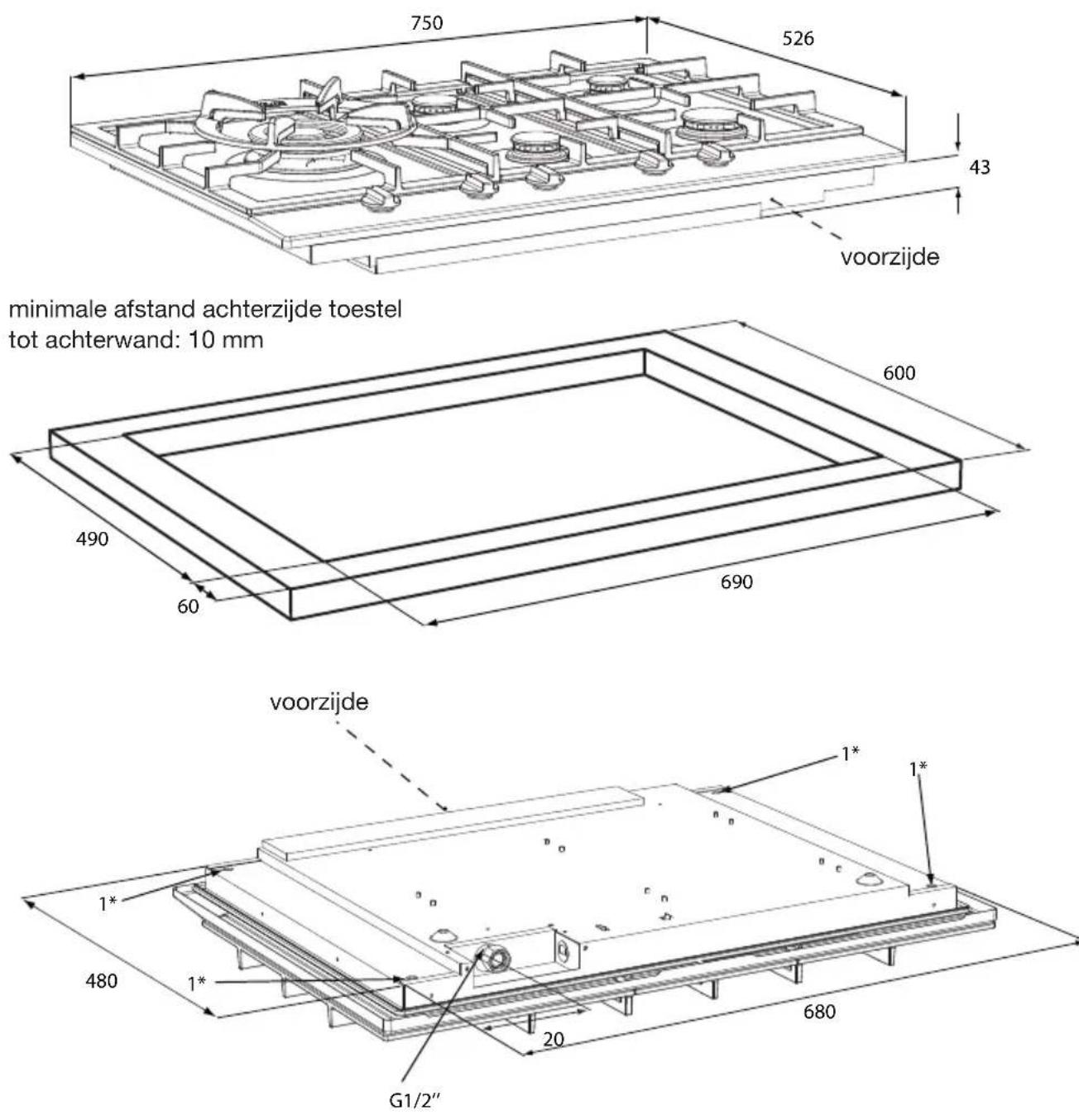

Inbouwmaten HG7711B/C

minimale afstand achterzijde toestel tot achterwand: 10 mm

Inbouwmaten HG7792B/C

minimale afstand achterzijde toestel tot achterwand: 10 mm

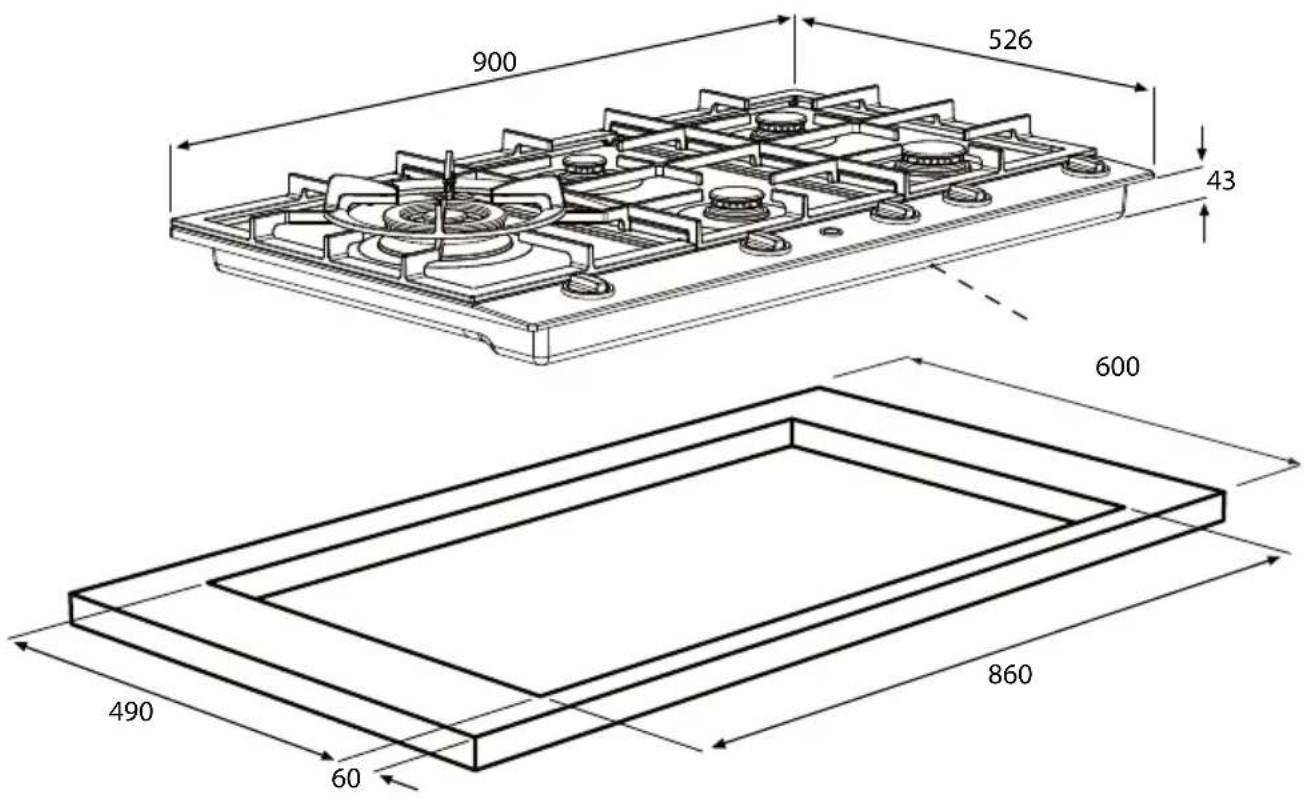

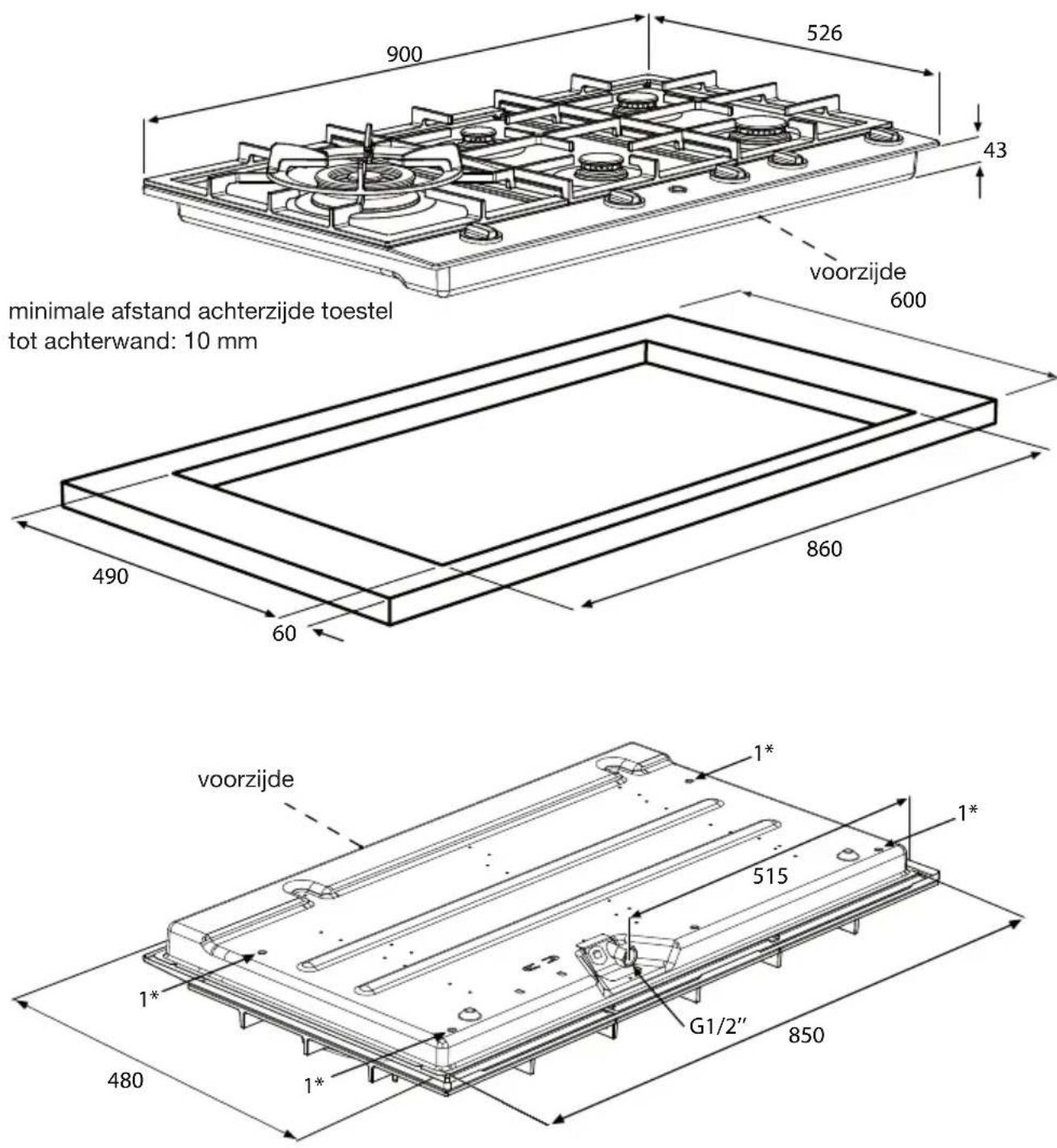

Inbouwmaten HG92..B/C

900 526 43 voorzijde 600 minimale afstand achterzijde toestel tot achterwand: 10 mm 490 60 860 480 1* 515 G1/2" 1* 1* 1* 850 voorzijde

Inbouwmaten HG92..B/C

900 526 43 600 490 60 860

1* 515 1* G1/2" 850 480 1* 1*

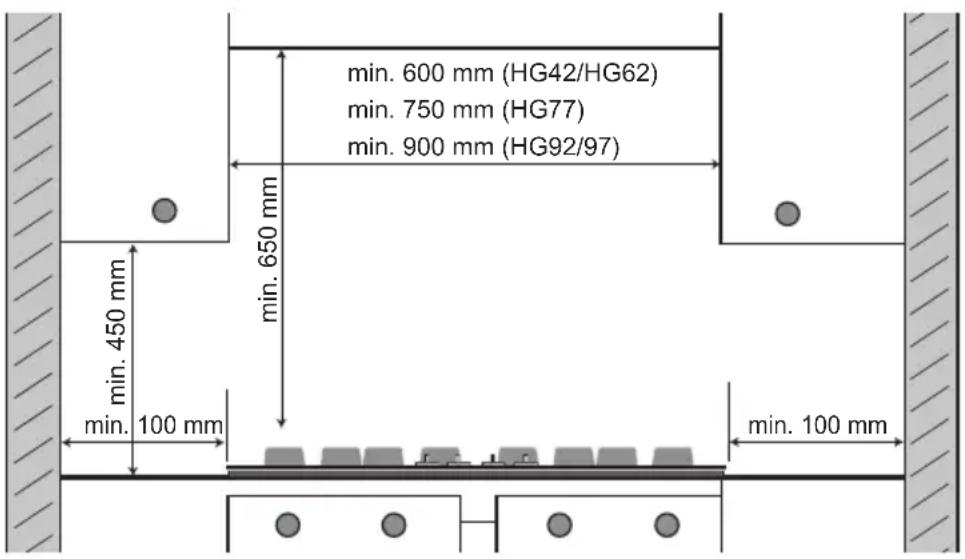

Benodigde vrije ruimte rondom

Een gaskookplaat ontwikkelt warmte. Laat voldoende ruimte vrij tot niet hittebestendige materialen. Let ook op bij materialen die kunnen verkleuren (zoals roestvaststaal).

- De onderzijde van de kookplaat wordt heet. Leg geen brandbare spullen in een lade wanneer deze direct onder de kookplaat is gemonteerd.

Toestel plaatsen en aansluitingen maken

1. Plaats het toestel in het werkblad en zet het vast met de bijgeleverde montagebeugels en schroeven.
2. Maak de gasaansluiting.
3. Controleer de aansluiting met zeepsop op gasdichtheid.
4. Sluit het toestel aan op het elektriciteitsnet.

Het apparaat instellen voor een ander type gas

Dit apparaat is ingesteld voor het gebruik van aardgas (G25/25 of G20/20). Het apparaat kan met een ombouwset worden ingesteld voor andere typen gas en druk. U kunt deze set bestellen bij de organisatie waar u het apparaat hebt gekocht en die de service voor u verzorgt. De ombouwinstructies worden meegeleverd met de set.

Afvoeren toestel en verpakking

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;
• paper;
  • polyethyleenfolie (PE);
• CFK- vrij polystyreen (PS- hardschuim);
  • polypropylene tape (PP).

Deze materialen dient u op verantwoorde wijze en conform de overheidsbepalingen af te voeren.

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hierover informatie verschaffen.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van huishoudelijke apparaten voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

Op het gegevensplaatje aan de onderzijde van het toestel worden de totale aansluitwaarde, de vereiste spanning en de frequentie aangegeven.

Your gas hob

Introduction 4

Description 5
