GEBRUIKSAANWIJZING HG9611MCA Atag

belangrijk om te weten

important à savoir

Wissenswertes

ontsteken en instellen 7

comfortabel koken

de kookplaat optimaal gebruiken 8-9

onderhoud

algemeen 10-13

storingen

tabel 14

milieuaspecten

verpakking en toestel afvoeren 15

installatievoorschrift

algemeen 16-17

inbouwen 18-28

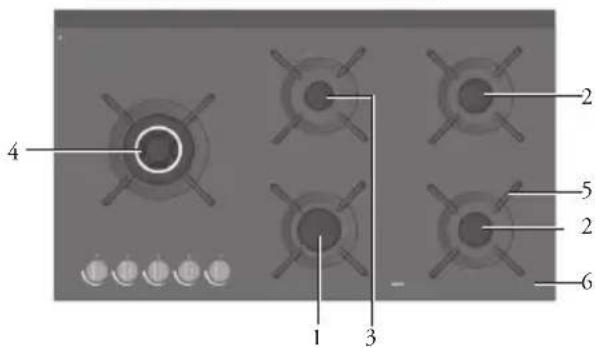

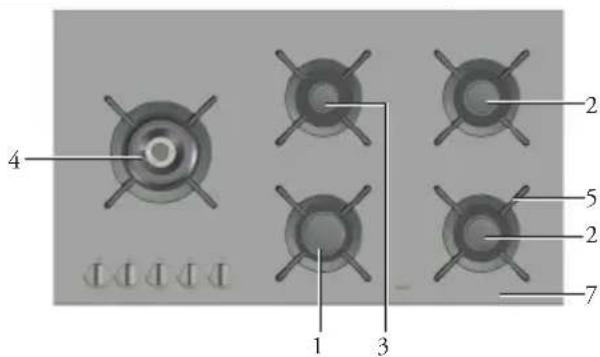

1. sterkbrander

2. supperbrander

3. pandrager 7. RVS-plaat

4. normalbrander 4. wokbrander

5. glasplaat

HG61..NB

HG76..MB

HG96..SB

HG97..MB

KOOKKEUR

Deze gaskookplaat is ontworpen voor de母公司 kookliefhebber.

De verschellen in brandercapaciteit zorgen ervoor dat u ieder gerecht kunt bereiden. Dankzij de in de knuppen geintegreerde vonkontsteking ontsteekt en bedient u de branders met een hand.

Dit toestel voldoet aan alle eisen die gelden voor het Kookkeurmerk. Dit betekent dat de gaskookplaat hoog rendement koppelt aan een minimum aan onvolledige verbrandingsgassen. Hiermee beschikt u over een toestel met korte aankooktijden, verwijl er ook uitstekend op gesudderd kan worden.

HG96..MB, HG96..SB, HG77..MB en HG97..MB zijn voorzien van een vlambeveiliging die er voor zorgt dat de gastoevoer gesloten worden als de vlamijdens het kookproces dooft.

In deze handleiding staat beschreiben op welke manier u de gaskookplaat zo optimaal möglichk=kunt benutten. Naast informatie over de bediening treft u ook ache tergrondinformatie aan die u van dienst kan zichn bij het gebruik van dit product.

Bewaar deze handleiding zorgvuldig zDat een eventuele volgende gebruiker er ook�n voordeel mee kan doeen.

De handleiding dient bovendien als referentie voor de servicedienst.

Plak waarom het los bijgeleverde gegevensplaatje in het waarvoortbestemde kader, awhile in de handleiding. Indien van toepassing, moet hier ook het gegevensplaatje geplakt worden dat bij een ombouwset wordt geleverd. De gegevensplaatjes bevatten alle informatatie die de serviceddienst nodig heeft om adequateat op uw vragen te reageren.

Veel kookplezier!

Lees de separate veriligheidsvoorschriften voordat u het toestel in gebruik neemt!

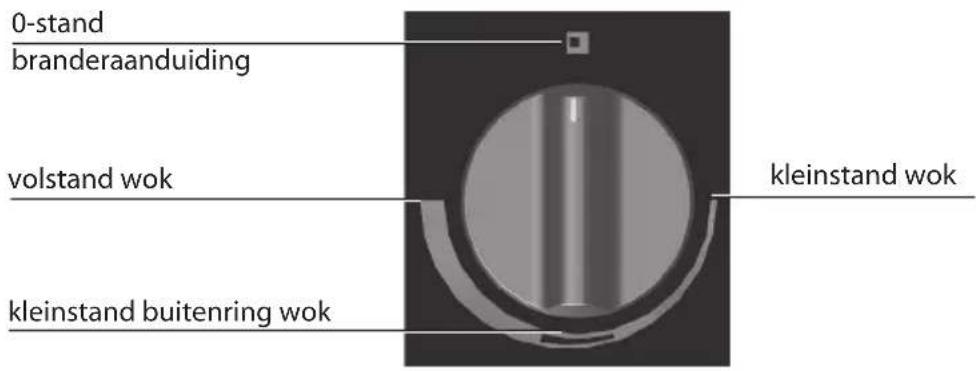

Elke brander kan traploos worden geregeld:tussen vol-enkleinstand.

Druk de bedieningsknop in en draai hem linksom.

De brander ontsteekt.

Voor de toestellen met vlambeveiliging moet u de bedieningsknop ongeveer 5 seconden ingedrukt houden om de vlambeveiliging in te schakelen.

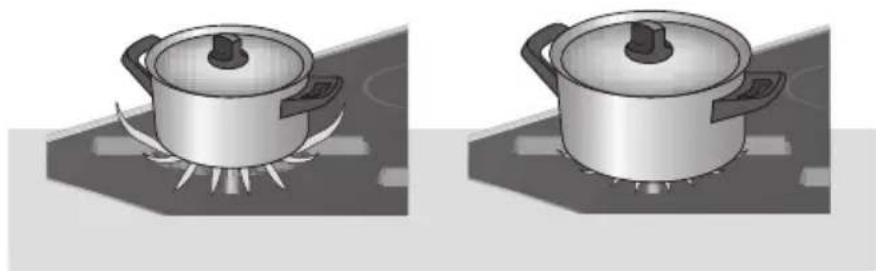

Zorg er.altijd voor dat de vlammen onder de pan blijven. Als vlammen om de pan heb even spelen.gaat veel energie verloren. Bovendien+kunnen de handgrepen dan te heet worden. Gebruik geen pannen met eenkleinere bodem diameter dan 12cm Kleinere pannen staan Niet stabel.

FOUT GOED

• (Roer)bakken, doorkoken van grote hoeveelheden en frituren kurz u (indien van toepassing) het beste doen op de sterk- of wokbrander. Sau zen berei den, sudderen en door ko ken kurz u het Beste doen op de sudderbrander. Op de vol-open stand is deze bran der groot genoeg voor het door ko ken. Gebruik voor alle andere gerechten de normalalbranders.
• Kook met het deksel op de pan. U bespaart dan tot 50% energie.
• Gebruik pannen met een vlakke, schone en droge bodem. Pannen met een vlakke bodem staan stabel en pannen met een schone bodem dragen de warmte beter over maar het gerecht.

wokbrander

Met de wokbrander=kunt u gerechten op een zeer hoge temperatuur bereiden. Het is hierbij van belang dat u:

van te voren de ingredienten in reepjes, plakjes of stukjes snijdt;
- bij het roerbakken olie van goede kwaliteit gebruikt, zoals oliif-, mais-, zonnebloem- of arachide olie. Een Klein beetje is al genoeg. Boter en margarine verbranden door de große hitte;
- de gerechten met de langste bereidingsstijd het eerst in de pan doet, zDat aan het eind van de bereidingstijd alle ingredienten tegelijk (beet)gaar+zijn.

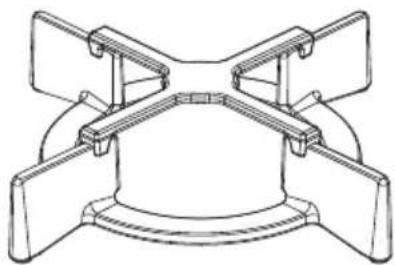

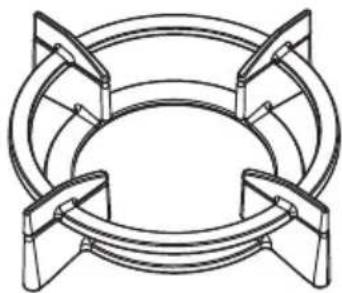

gebruik van het wok-hulprooster

Het hulprooster dat ten behoeve van de wokbrander is meegeleverd of als accessoire verkrijgbaar is zorgt voor extra stabiliteit bij een wok met een Ronde bodem.

Plaats het hulprooster volgens de illustratie op het wokrooster.

gebruik van het verkleinrooster

Het verkleinrooster dat is meegeleverd of als accessoire verkrijgbaar is zorgtervoordatuextrakleine pannenkunt gebruiken.

Uw toestel is vervaardigd uit hoogwaardige materialen, die u eenvoudig reinigt.

• Branderdelen mogen nicht in de vaatwasser gereinigd worden. De onderdelen konnen door het vaatwasmiddel aangetast worden! Gebruik Niet te veel vocht, aangezien dit de bran der of ven ti la tie o penin gen kan bin nendrin gen.
• Reinig de ontstekingsbougies bij voorkeur met een doekje. Betracht hierbij wel enige voorzichtigheid. Bij een te zware belasting kan de afstand van de bougiepunt tot aan de brander wijzigen, waardoor de brander slechter of Niet ontsteekt. De bougie werkt alleen goed in een droge omgeving. Bij zware verruiling(Intt u de punt met een fijn borsteltje reinigen.

• Plaats de pandragersrechtstandig maar beneden,zonder over de glasplaat te schuiven.

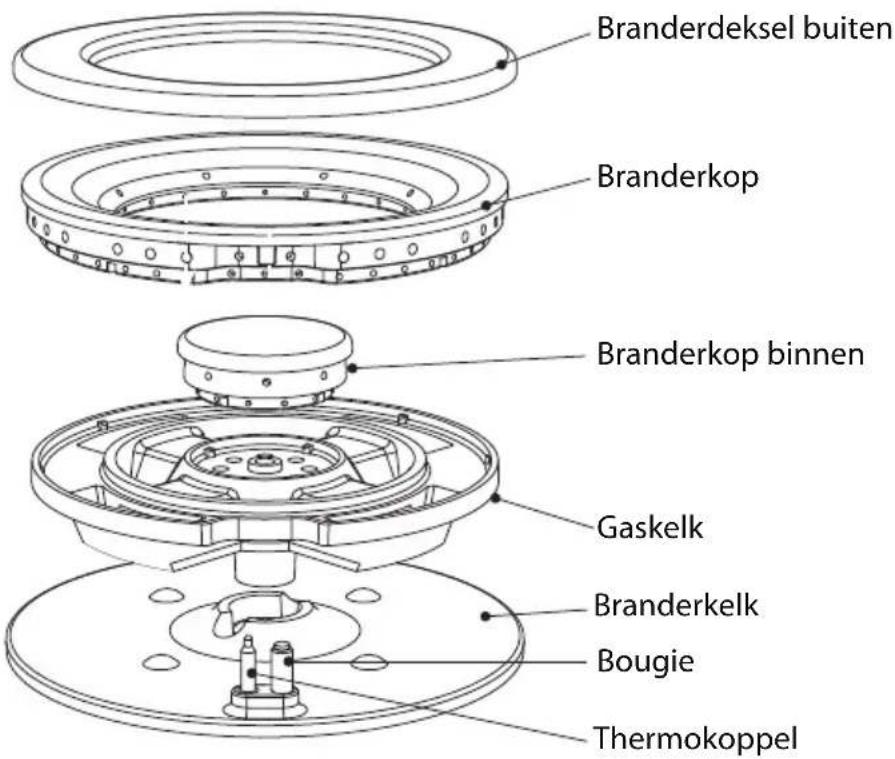

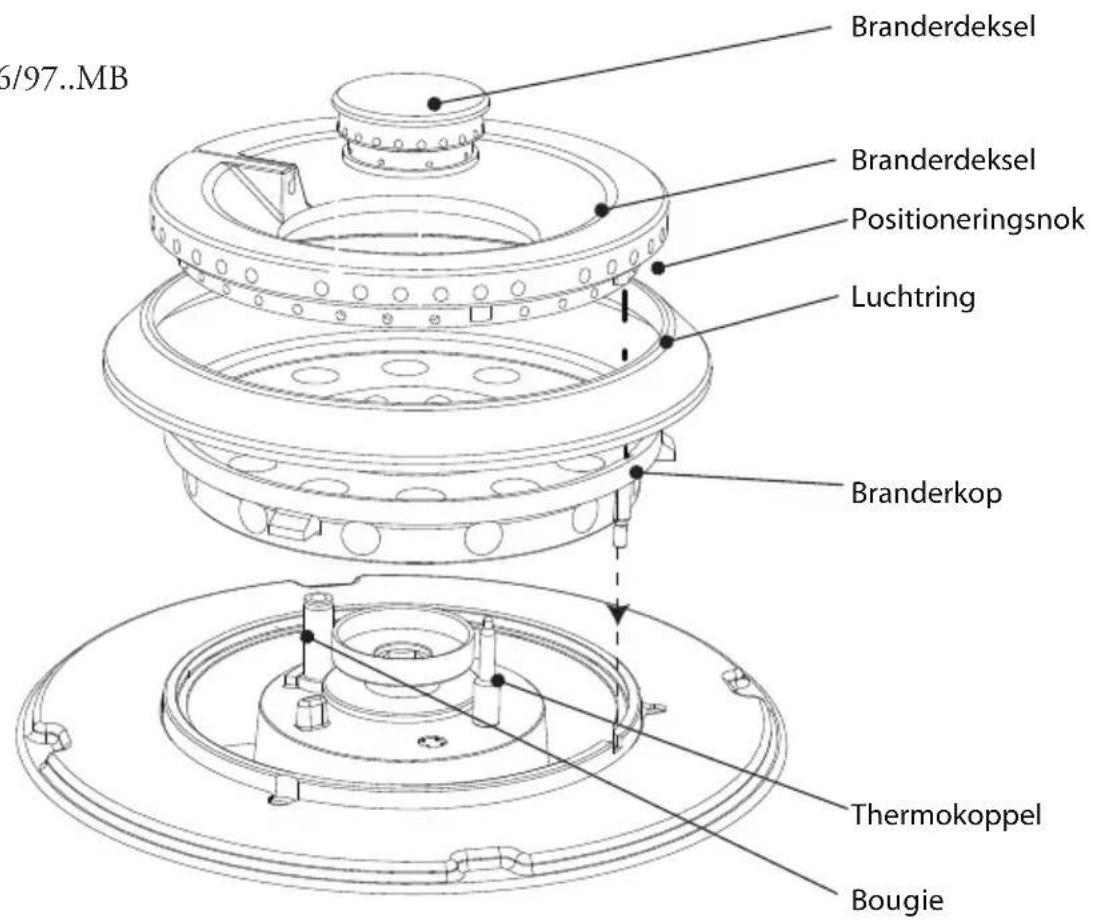

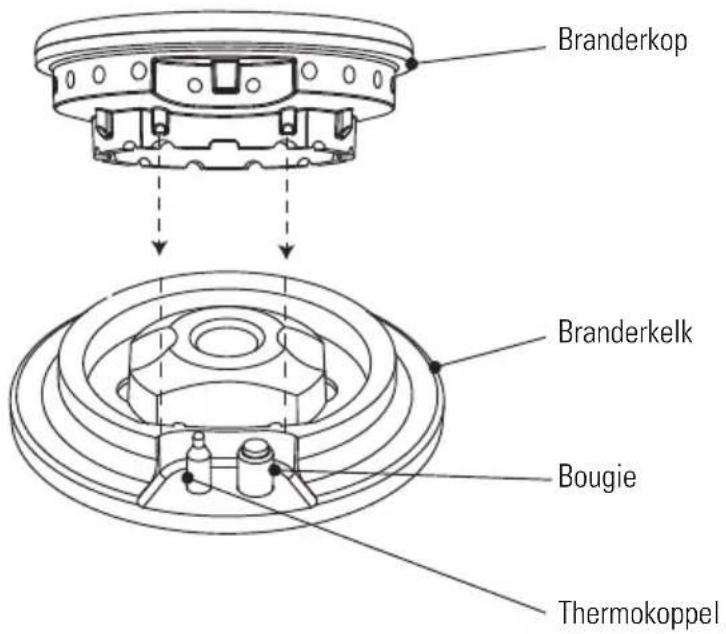

Zet de branderdelen in elkaar met behulp van de geleidingsnokken.

Wok HG61/71/76/

77..MB en

HG96..SB

Wok HG96/97..MB

algemeen

• Regelmatig onder houd direct na gebruik voor komt dat over ge kookt voedsel langeijd kan inwerken en hardnekkige, moeilijk te verwijderen vlekken veroor zaakt. Gebruik hiervoor een mild reinigingsmiddel.
• Reinig eerst de bedieningsknoppen, branders en pandragers en dan pas de glasplaat. Hiermee voorkomt u dat de glasplaatijdens het reinigen opnieuw vuil worden.

hardnekige vlekken op@email (pandragers, branderdoppen)

Hardnekkige vlekken sunt u het Beste ver wij de ren met een vloeijaar reinigingsmiddel of een kunststof schuursponsje. Gebruik nooit schuurpoeders, schuurpads, scherpe voorwerpen of agressieve reinigingsmiddelen.

hardnekige vlekken op de glasplaat

Maak de glasplaat schoon met een special Reinigungsmiddel voor keramische kookplaten. Waterkringen of kalkresten reinigt u het makkelijkst met behulp van schoonmaakazijn.

Hardnekkige vlekken op roestvaststaal (vangschalen)

Met name overgekooke rode kool, rode bieten, ketjap, appelmoes, rabarber en andere sterk suikerhoudende voedingsmiddelen en zure vlocistoffen{kunnen een verkleuring van het oppervlak verooorzaken. Wanner u hardnekkige vlekken op roestvaststaal wilt verwijderen kut u het Beste een speciaal roestvaststaal-reinigingsmiddel gebruiken. Poets dan wel.altijd met de structuur van het staal mee om glansplekken te voorkomen. (Schades die hierdoor ontstaan vallen nicht onder de garantie!)

Wanneer de vlekken met de hierboven beschreiben methode nicht te verwijderen zijn=kunt u de kookplaat reinigen met HG oven & grillreiniger. Houd erECHter rekening mee dat u de hele vangschaal moet behandelen om "kleur"verschil te voorkomen. U要去 de vangschaal bovendien nabwehandelen met een glans- of onderhoudsmiddel voor roestvaststaal. Het is overigens normal dat het oppervlak gedurende de levenscylus enigszins verkleurt.

reinigen verwijderbare branderdelen

De verwijderbare branderdelen (inclusief wok)kest u het beste reinigen met een mild schoonmaakmiddel en een zachte doek. Bij hardnekkige vlekken kunt u de delen latent weken in een sopje. Gebruik nooit schuurpoeders, pads, scherpe voorwerpen of agressieve reinigingsmiddelen.

messing wokbranderdelen

Enkele delen van de wokbrander zijn vervaardigd uit messing. Het is normal dat de kleur van het messing verandert als gevolg van de hoge temperaturen dieijdens het wokken ontstaan.

Keradur branderkelken

De branderkelken zijn voorzien van een unique Keradur toplaag. De speciale vuilafstotende lak is voorzien van een keramische vulling die het schoonmaken vergemakkelijk en de duurzaamheid van de branders sterk verbetert. De branderkelken kunt u het Beste reinigen met een mild schoonmaakmiddel en een zachte doeck.

Wanneru twijfelt over de goede werking van uw kookplaat betekent dit Niet automatisch dat er een defect is.

Controller in elk geval de volgende punten:

storing	oorzaak	oplossing
Het ruikt maar gas in de omgeving van het toestel.	- Er is een brander ingeschakeld, maar Niet ontstoken.- De koppeling van een flessengastoestel is losgeschoten.	- Sluit de kraan en wacht enkele minutes met opnieuw ontsteken.- Zet de koppeling vast.
Een brander ontsteekt nicht.	- Stekker Niet in stopcontact.- Zekering defect/zekering in meterkast uitgeschakeld.- Bougie verruild/vochtig.- Branderdelen Niet juist geplaatst.- Branderdelen verruild/vochtig.- Hoofdgaskraan gesloten.- Storing aan het gasnet.- Gasfles of -tank is leeg.- Verkeerde soort gas gezruikt (bij flessengastroepassing).- Bedieningsknop Niet lang of diep genoeg ingedrukt.	- Steek de stekker in het stopcontact.- Monteer een neue zekering of schakel de zekering weer in.- Reinig/droog de bougie.- Zet de branderdelen via de centreernokken in elkaar.- Reinig/droog de branderdelen. Let er hierbij op dat de uitsroom gaten open zijn.- Open de hoofdgaskraan.- Informeer bij uw gasleverancier.- Sluit een neue gasfles aan of letz de tank vullen.- Controleer of het gezrukke gas geschikt is voor het toestel.- Houd de bedieningsknop lang genoeg en voldoende diep ingedrukt:tussen vol- enkleinstand.
De brander brandt Niet egaal.	- Branderdelen Niet juist geplaatst.- Branderdelen verruild/vochtig.- Verkeerde soort gas gezruikt (bij flessengastroepassing).	- Zet de branderdelen via de centreernokken in elkaar.- Reinig/droog de branderdelen. Let er hierbij op dat de uitsroomgaten open�.- Controleer of het gezrukke gas geschikt is voor het toestel.
De brander dooft na ontsteken.	- Bedieningsknop Niet lang genoeg ingedrukt bij beveiligde toestellen.	- Houd de bedieningsknop minimaal 5 seconden ingedrukt.

Raadpleeg bij storingen het telefoonnummer van de servicedienst.
Zie hiervoord bijgeleverde garantiekaart of raadpleeg de internetsite www.hps.nl.

Alleen een erkend installateur mag dit toestel aansluiten!

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen.

De verpakking van het toestel is recyclebaar. Gebruikt konnen zijn:

• karton;
  papier;
  polyethylenfolie (PE);
• CFK-vrij polystyrene (PS-hardschuim);
  polypropyleenband (PP).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Op het typeplaatje is het symbol van een doorgekruiste vuilnisbak aangebracht:

Dit betekent dat het apparaat aan het einde van zich levensduur nicht bij het gewone huisvuil mag worden gevoegd, maar waar een special centrum voor gezcheiden afvalinzameling van de gemeente要去 worden gebracht of maar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat zoals deze kookplaat voorkomt möglichk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaan en zorgt ervoor dat de materialen waaruit het apparaat bestaat teruggewonnen+kennen worden om een aanmerkelijke besparing van energia en grondstoffe te verkrijgen.

Om op de verplichting tot gezehden verwerking van elektrische huishoudelijkke apparatuur te wijzen, is op het product het symbol van een doorgekruiste vuilnisbak aangebracht.

Dit toestel mag alleen door een erkend installateur worden aangesloten.

let op

De gassoort en het land waar voor het toestel is ingericht staan vermeld op het gegevensplaatje.

Dit is een classe 3 toestel.

gasaansluiting

De gasaansluiting要去voldoen aan de nationale en lokale voorschriften.

Wij adviseren de kookplaat aan te sluiten met een vaste leiding.
Aansluiting door middel van een specialaarvoor bestemde
veiligheidsslang is ook toegestaan

Achter een oven要去en volledig metalen slang worden gebruikt.

let op

Een veriligheidsslang mag nicht worden geknikt en nicht in aanraking komen met bewegende delen van het keukenmeubel.

In alle geallen要去en het toestel een aansluitkraan geplaatst worden op een makkelijk bereikbare plaats.

Voordat u het toestel in gebruik neemt moet u de aansluitingen met zeepsop controleren op gasdichtheid.

elektrische aansluiting

230V - 50Hz - 0,6VA

De elektrische aansluiting要去 voldoen aan de nationale en lokale voorschriften.

Wandcontactdoos en stekker要去en te allen tijde bereikbaar blijven.

Als u een vaste aansluiting wilt make, moet u er voor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3mm in de toevoerleiding worden aangebracht.

let op

Dit toestel moet.altijd geaard zichn.

Indien de aansluitkabel beschadigd is mag deze alleen worden verrangen door de fabrikant, zich serviceorganisatie of gelijkwaardig gekwalificeerde Personen, teneinde gevaarlijke situatuies te voorkomen.

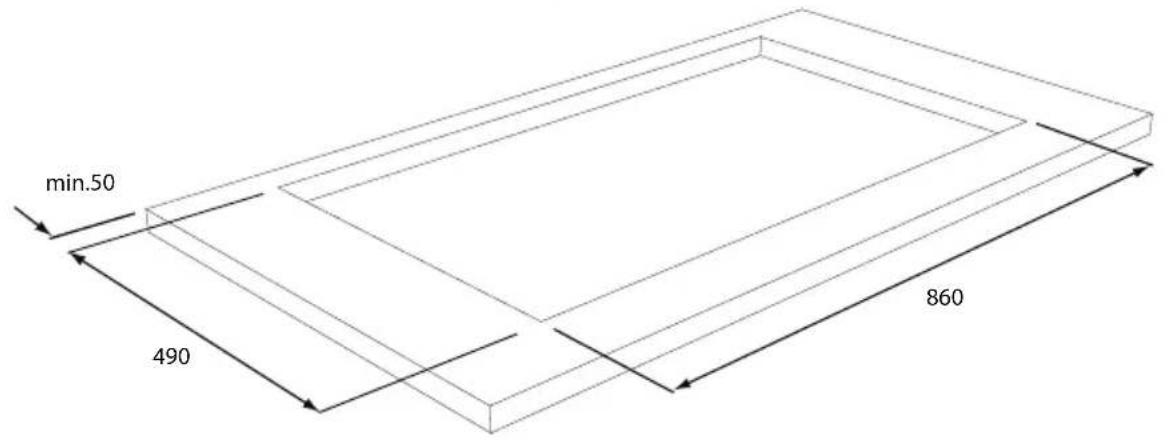

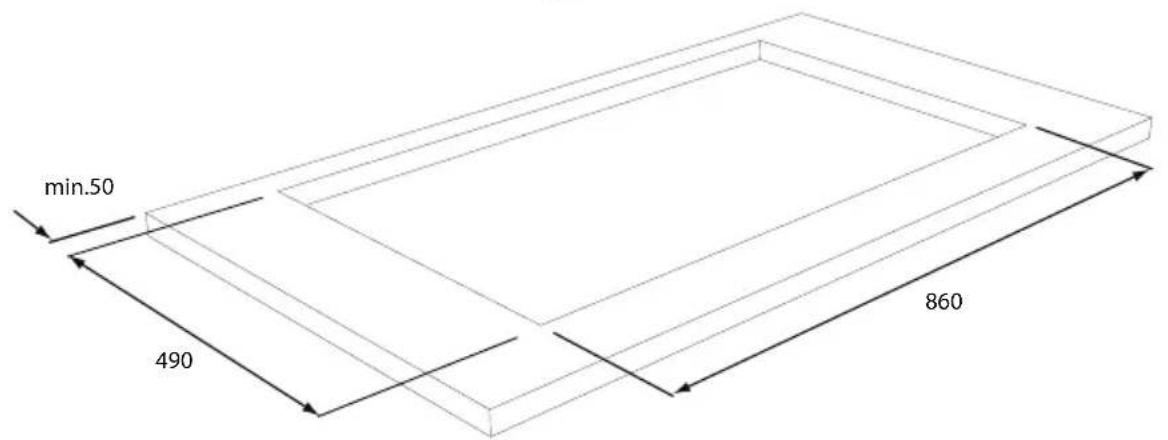

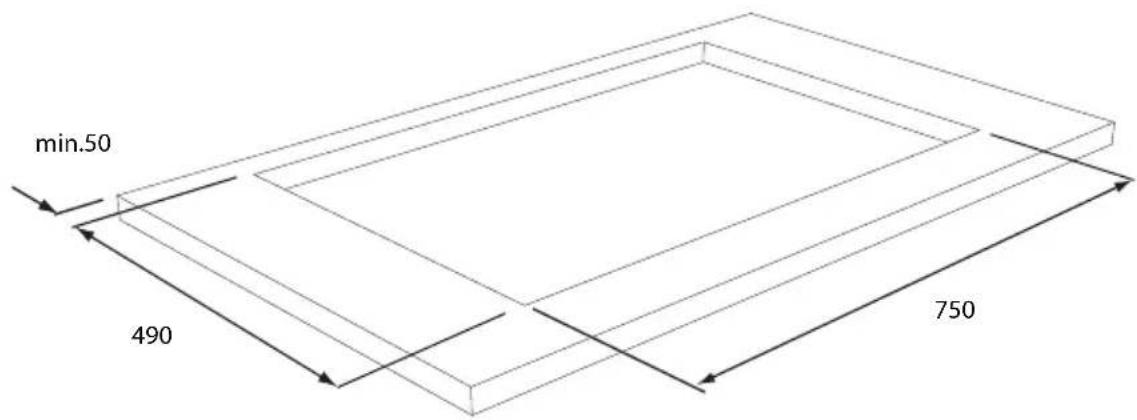

uitsparing in werkblad zagen

Zaag de uitsparing in het werkblad. Doe dit zeer nauwkeurig (zie inbouwmaten). Als het werkblad van hout is, behandel dan de kopse kanten van het werkblad met affdichtvernis, om uitzetten van het werkblad door vocht te voorkomen.

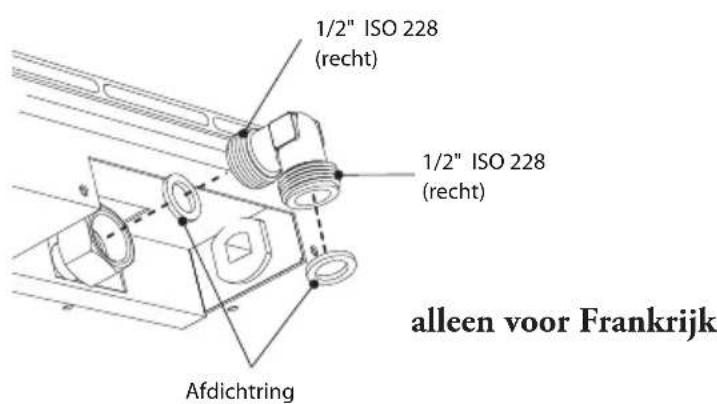

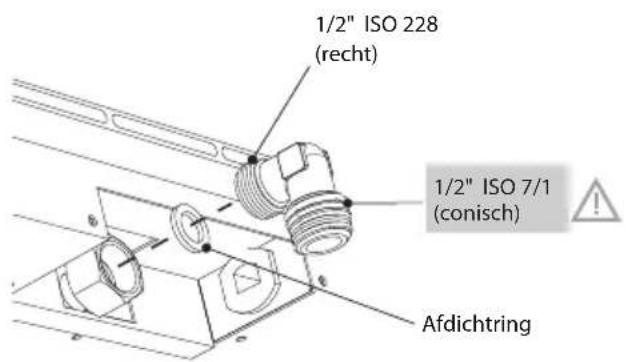

kookplaat voorbereiden

Monteer de bijgeleverde knie op de gasaansluiting van het toestel.

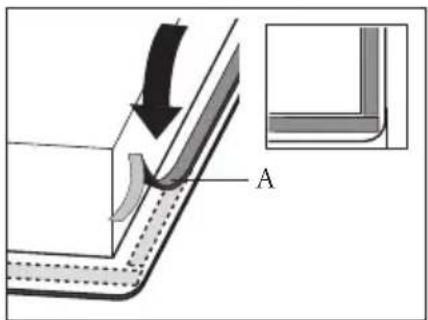

inbouwvolgorde glastoestel

Verwijder de beschemfolie van het affdichtband (A) en plank het band in de groef van de aluminium profielen of op de rand van de glasplaat. Plak het affdichtband Niet door de hoek, maar knip 4 stukken die goed aansluiten in de hoek.

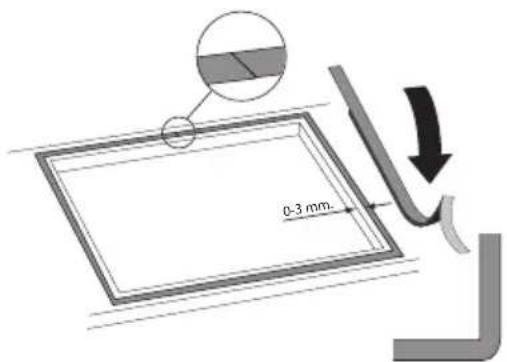

inbouwvolgorde RVS-toestel HG77..M en HG97..M

Verwijder de beschermfolie van het afldichtband en plank het band rondon de uitsparing in het werkblad. Begin aan dechterzijde van het toestel en plank het afldichtband door de hoeken. Zorg ervoor dat de uiteinden van het afldichtband goed op elkaar aansluten.

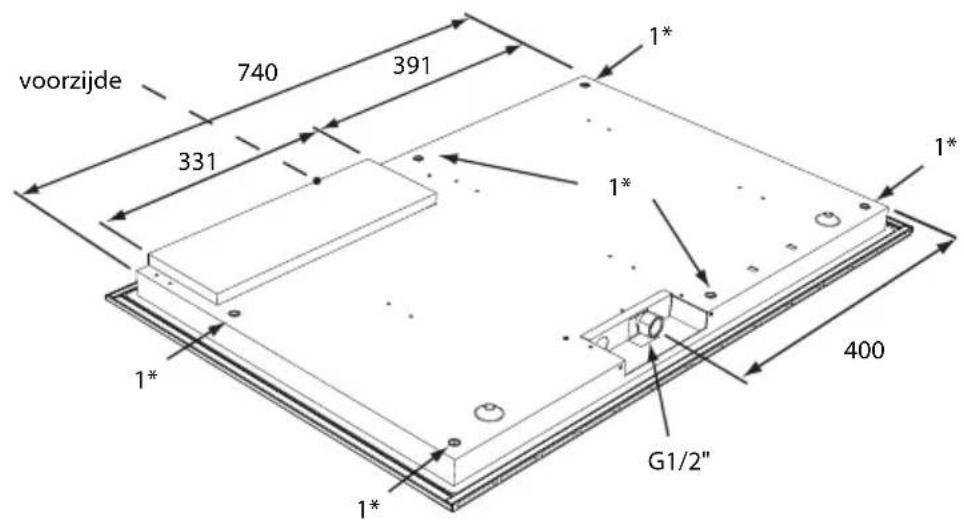

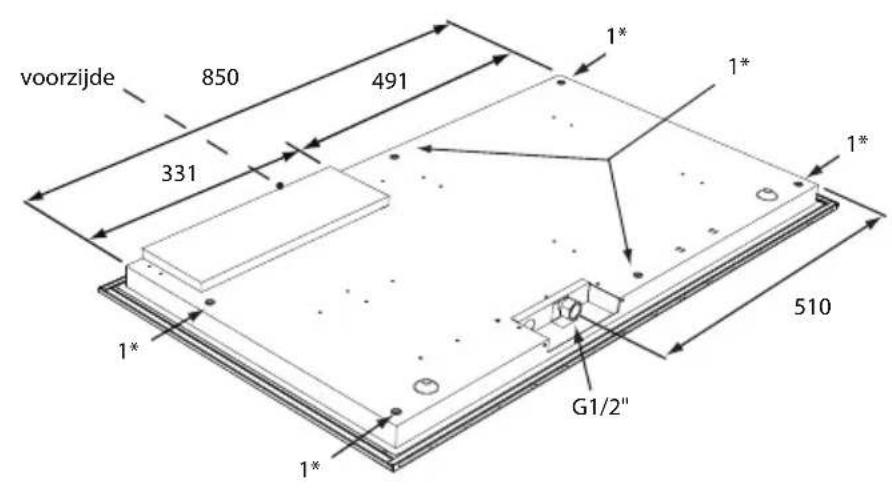

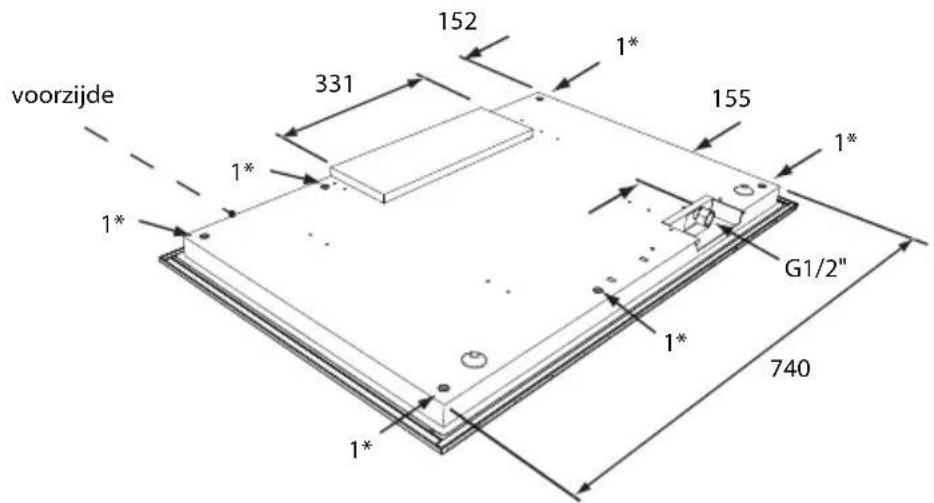

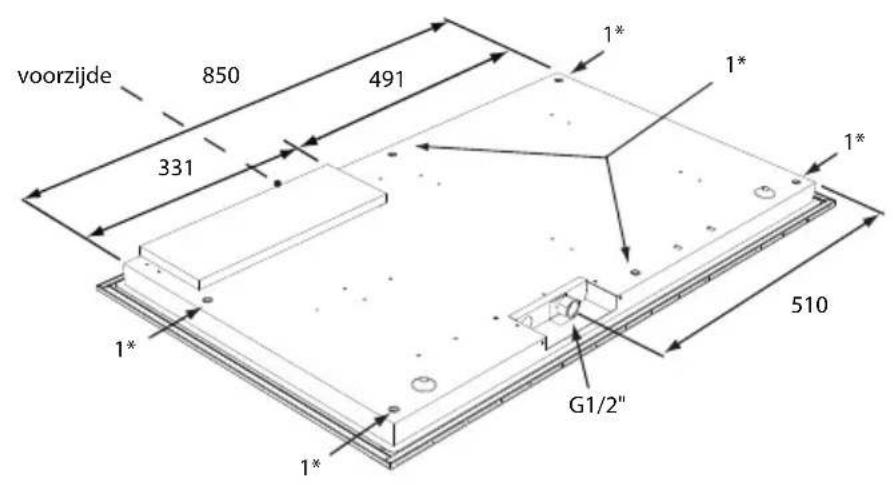

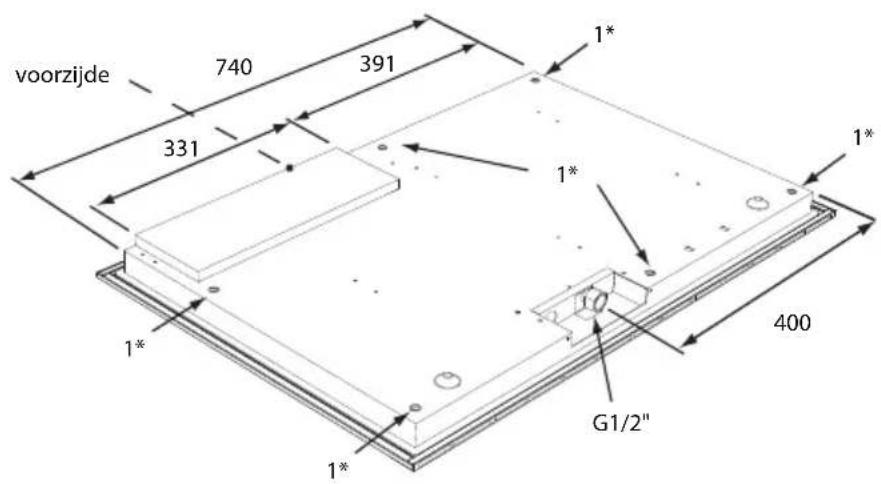

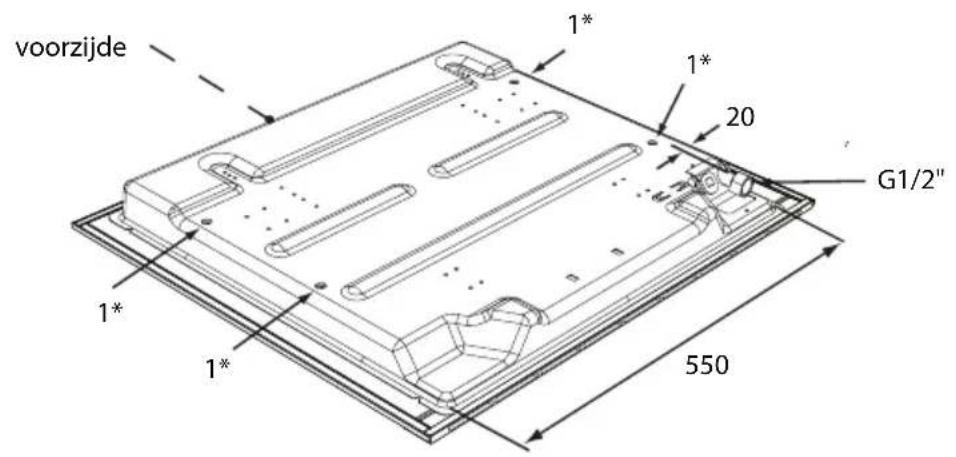

bevestigingspunten montagebeugels

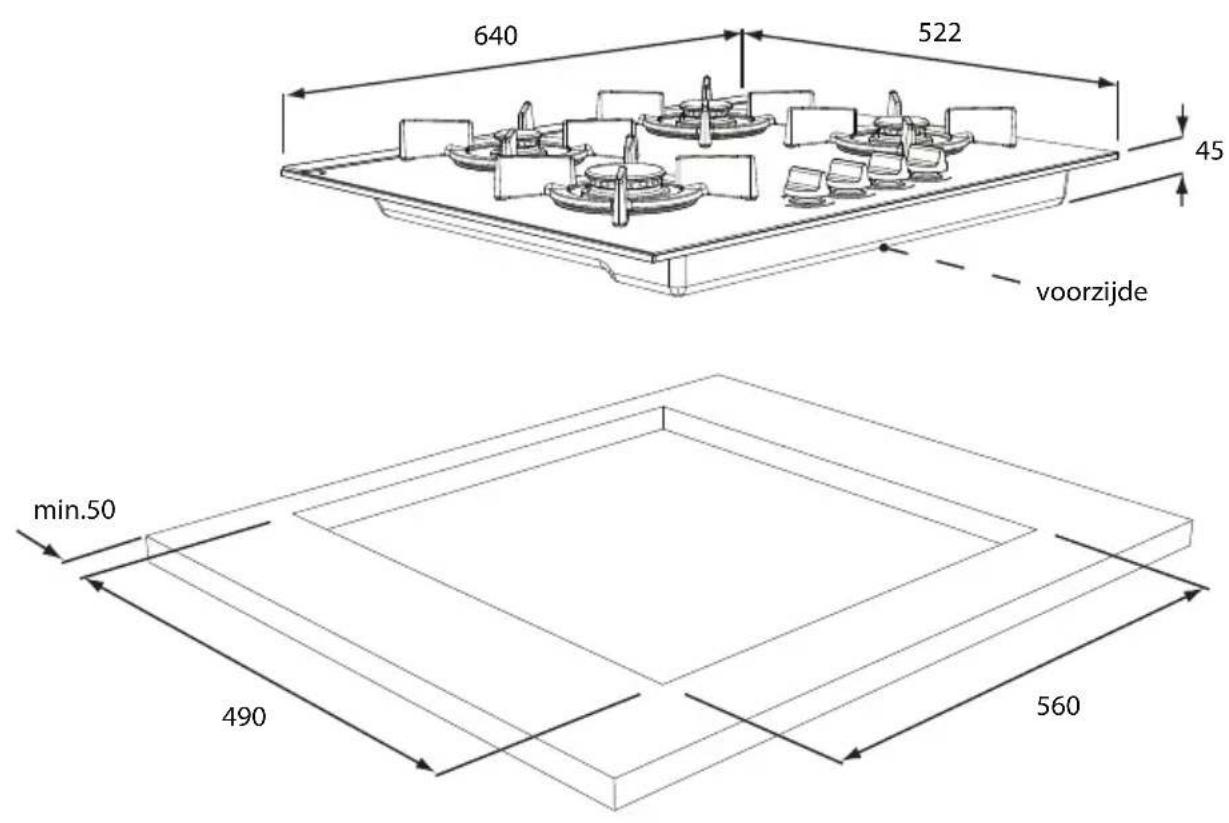

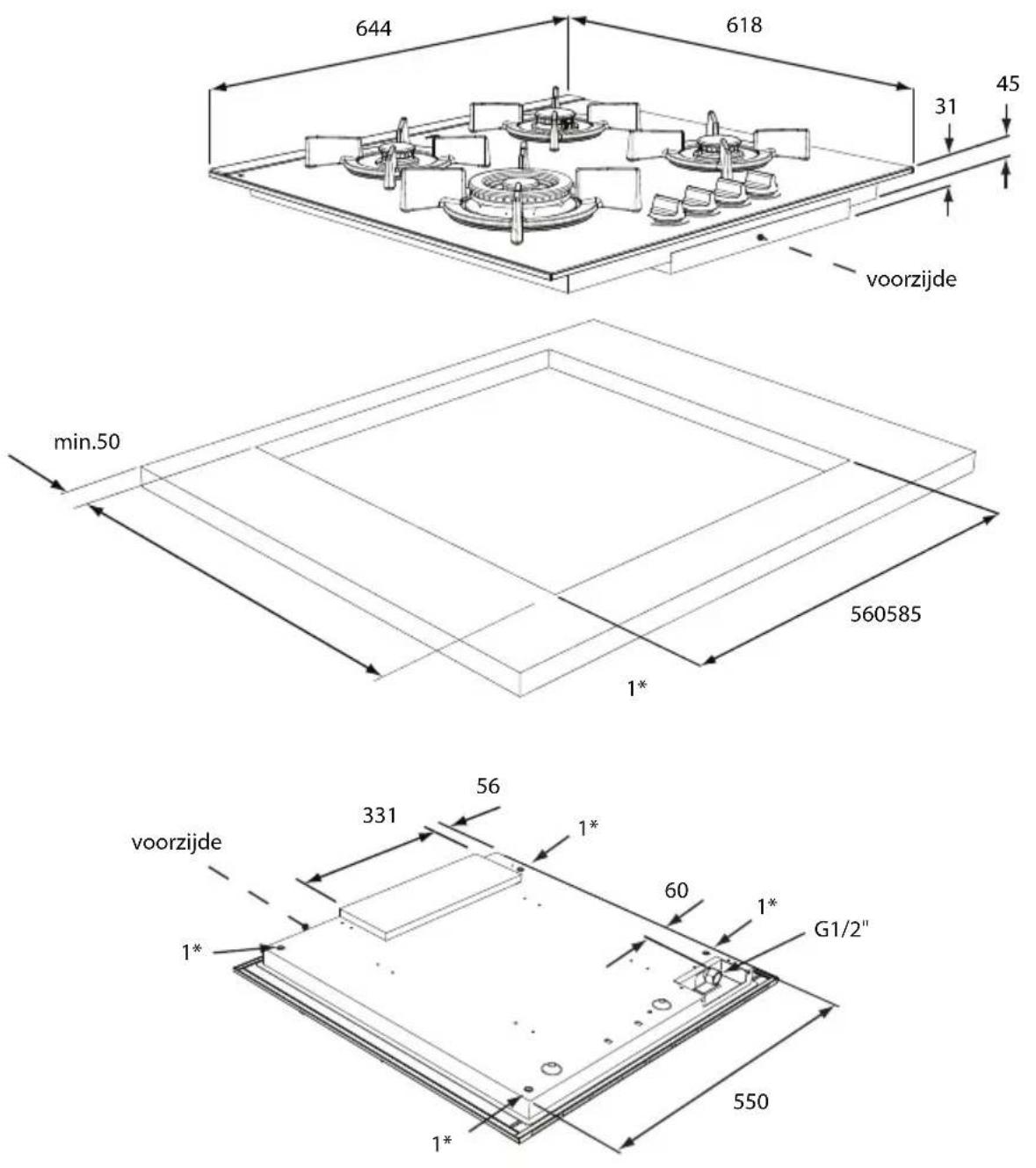

inbouwmaten HG61..M

1^* ) bevestigingspunt montagebeugel

inbouwmaten HG61..N

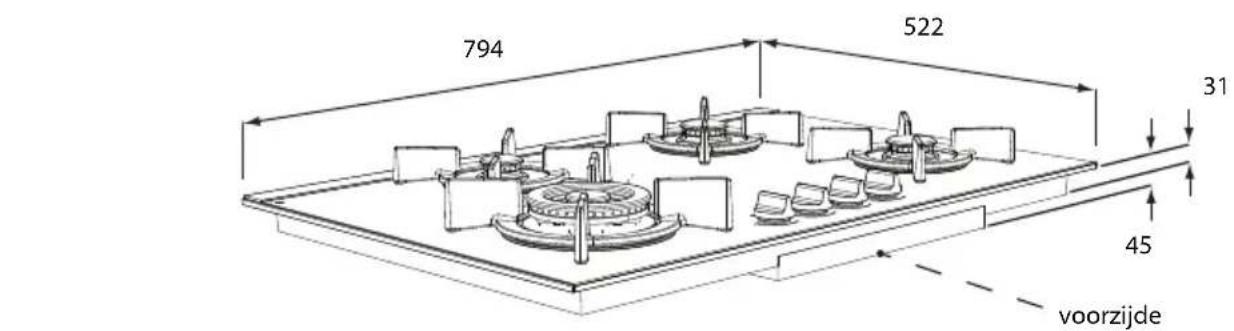

inbouwmaten HG71..M

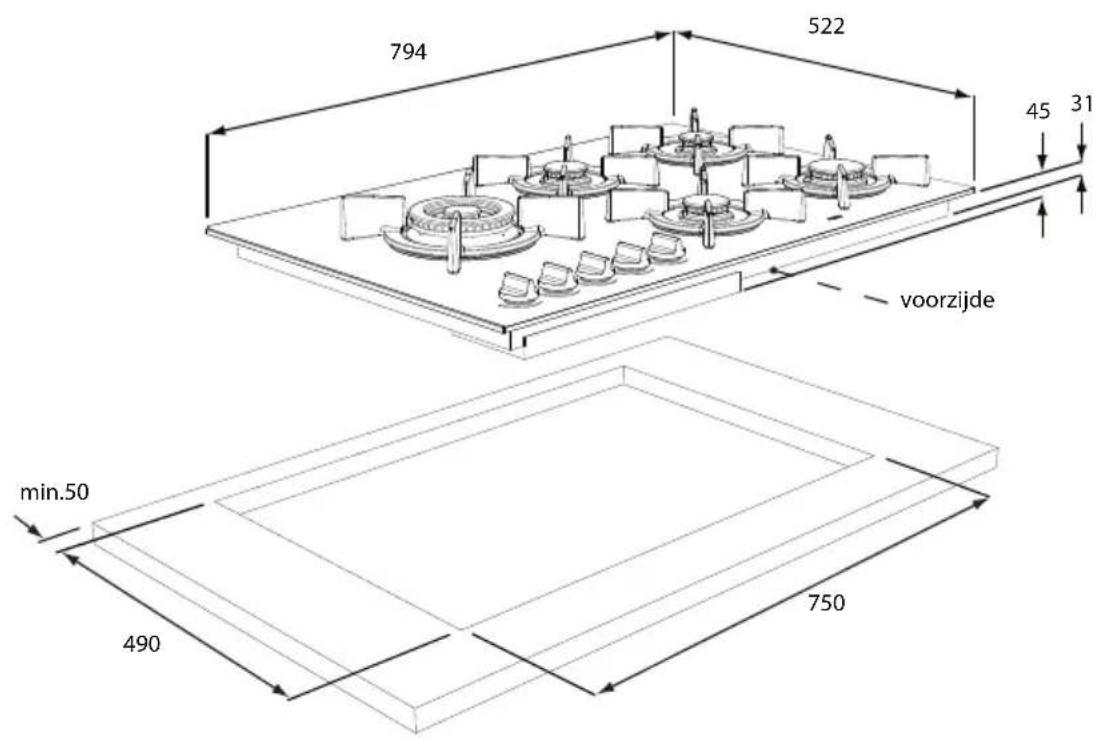

inbouwmaten HG76..M

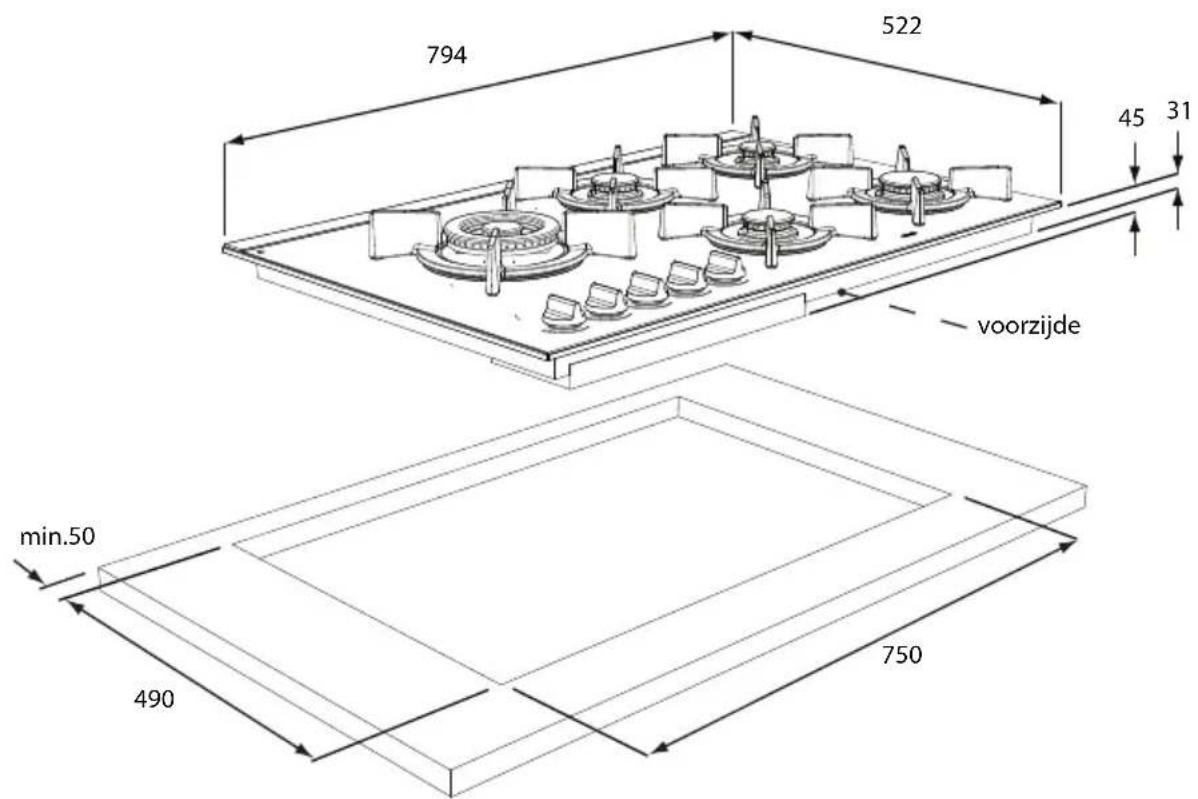

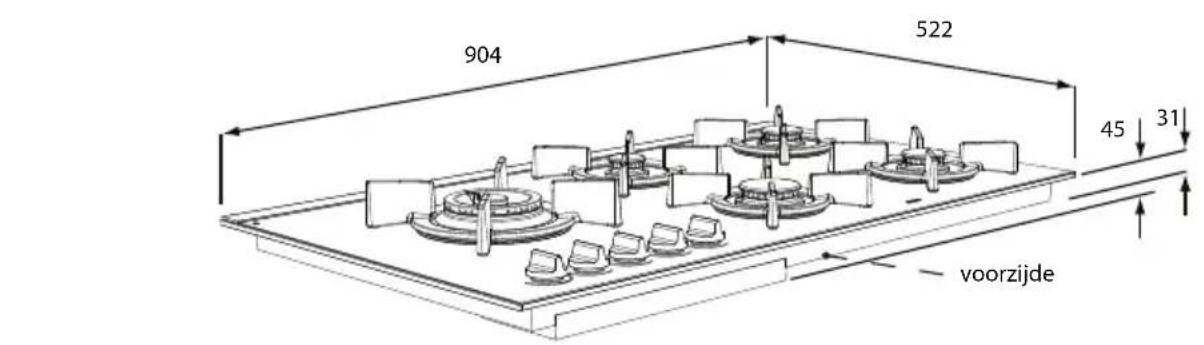

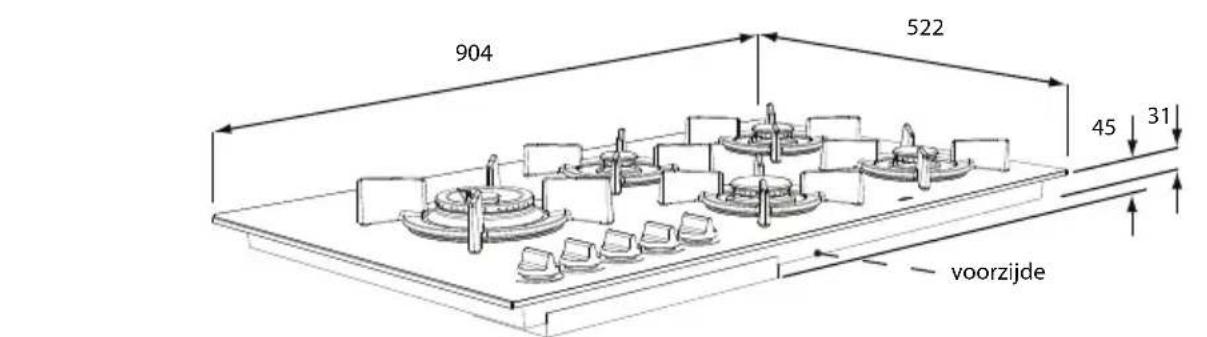

inbouwmaten HG96..M/S

inbouwmaten HG77..M

inbouwmaten HG97..M

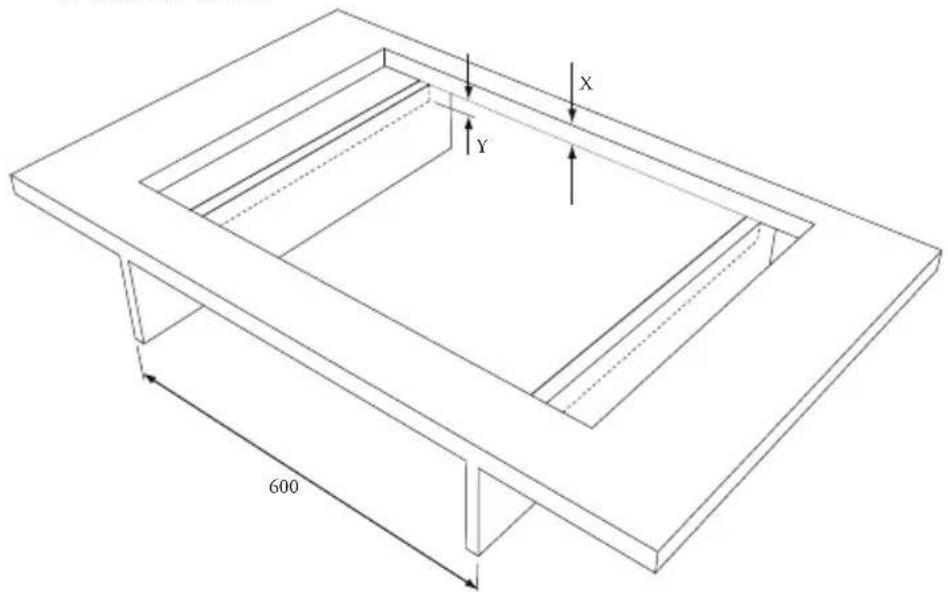

inbouwsituates HG71/76/77/96/97 in 60~cm kast

Inbouwmaten HG7111M in 60 cm corpus

X<31mm：Y=31mm-X

X>31mm：Y=0mm

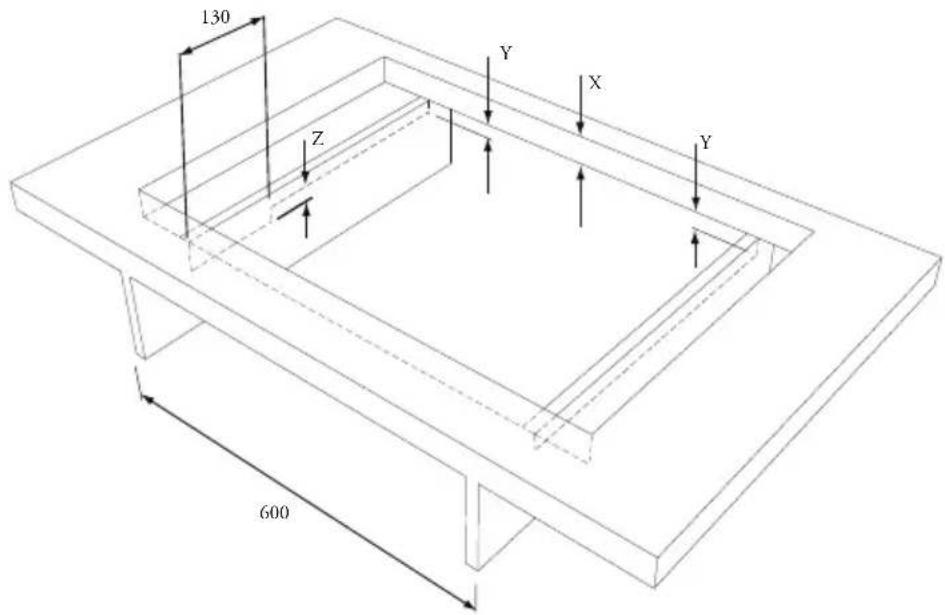

Inbouwmaten HG76/77/96/97..MB en HG96..SB in 60 cm corpus

X < 31 ~mm: Y = 31 ~mm - X: Z = 45 - X - Y

X ≥ 31mm ：Y=0mm：Z=45-X

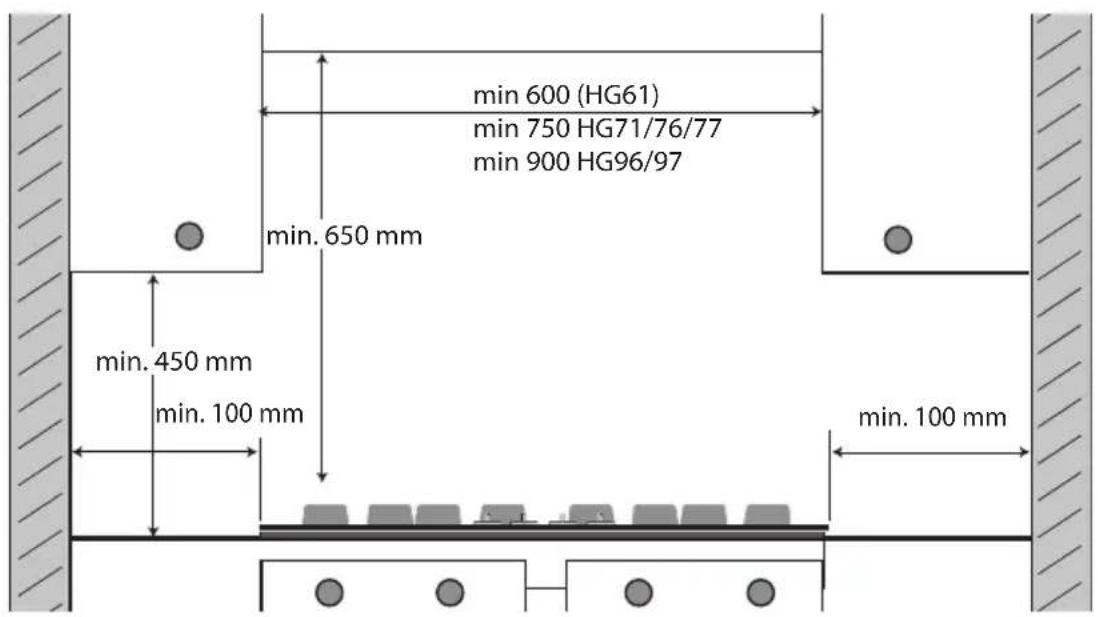

benodigde vrijeruimterandom

Een gaskookplaat ontwikkelt warmte. Laat voldoende ruimte vrij tot Niet hittebestendige materialen. Let ook op bij materialen die kunnen verkleuren (zoals roestvaststaal).

De kookplaat mag naast slechts een verticale wand ingebouwd worden.

let op

De onderzijde van de kookplaat worden het. Leg geen brandbare spullen in een lade wanner.Deze direct onder de kookplaat is gemonteerd.

toestelplaatsen en aansluitingenmake

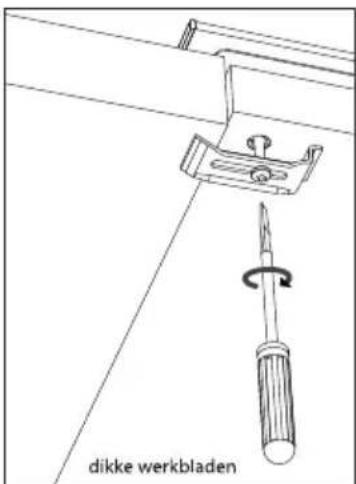

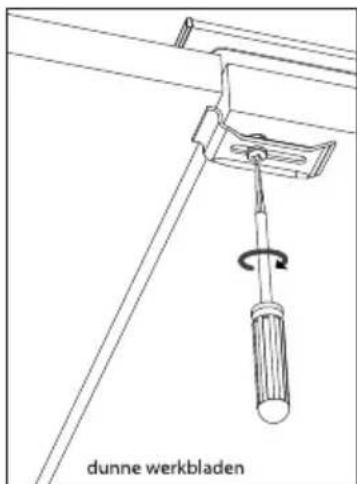

Plaats het toestel in het werkblad en zet het vast met de bijgeleverde montagebeugels en schroeven.

Maak de gasaansluiting.

Controleer de aansluiting met zeepsop op gasdichtheid.

Sluit het toestel aan op het elektriciteitsnet.

	G25/25 mbar	G20/20 mbar	G25/20 mbar	G30/29 mbar	G31/29 mbar	G31/37 mbar	G30/50 mbar	G31/50 mbar
brandertype (kW) (kW) (kW)		(kW / g/h)	\( \left( {\mathrm{{kW}}/\mathrm{g}/\mathrm{h}}\right) \;\left( {\mathrm{{kW}}/\mathrm{g}}\right) \)	(h) \( \left( {\mathrm{{kW}}/\mathrm{g}/\mathrm{h}}\right) \)	(kW / g/h)
sudder	1.00	1.00	0.90	0.90 / 65	0.79 / 57	0.90 / 65	1.00 / 72	0.88 / 63
normaal	2.00	2.00	1.80	1.60 / 115	1.41 / 101	1.60 / 115	2.00 / 144	1.76 / 127
sterk	3.00	3.00	2.70	2.30 / 166	2.02 / 146	2.30 / 166	2.70 / 194	2.38 / 171
wok	4.50	4.50	4.50	3.50 / 252	3.08 / 222	3.50 / 252	4.00 / 288	3.52 / 253
wok HG96/97..M	5.70	5.70	5.00	5.00 / 396	4.85 / 350	5.50 / 396	5.50 / 396	4.75 / 342

toestel ombouwen maar andere gassoort (uitgezonderd HG96/HG97..M)

Dit toestel is ingesteld voor aardgas. Het toestel kan door middel van een ombouwset ingesteld worden voor andere gassoorten en -drukken.

U kunt de set bestellen bij de verkoop- en serviceorganisatie.

Het ombouwvoorschrift worden met de set meegeleverd.
