GEBRUIKSAANWIJZING HG9692B Atag

belangrijk om te weten

important à savoir

Wissenswertes

waar u op moet letten 4

bediening

ontsteken en instellen. 5

comfortabel koken

de kookplaat optimaal gebruiken 6-7

onderhoud

algemeen 8-10

storingen

tabel 11

milieu aspecten

verpakking en toestel afvoeren 12

installatievoorschrift

algemeen 13-14

inbouwen 15-18

Deze gaskookplaat is ontworpen voor de echte kookliefhebber.

De verschillen in brandercapaciteit zorgen ervoor dat u ieder gerecht kunt bereiden. Dankzij de in de knoppen geïntegreerde vonkontsteking ontsteekt en bedient u de branders met een hand.

Dit toestel voldoet aan alle eisen die gelden voor het Kookkeurmerk. Dit betekent dat de gaskookplaat hoog rendement koppelt aan een minimum aan onvolledige verbrandingsgassen. Hiermee beschikt u over een toestel met korte aankooktijden, terwijl er ook uitstekend op gesudderd kan worden.

Bij de HG76 en HG96 blijven er, door de ruime plaatsing van de wokbranders, tijdens het wokken minimaal twee branders vrij voor het bereiden van andere gerechten. Op de HG91 bereidt u de gerechten op zes, ruim geplaatste, branders.

In deze handleiding staat beschreven op welke manier u de gaskookplaat zo optimaal mogelijk kunt benutten. Naast informatie over de bediening treft u ook achtergrondinformatie aan die u van dienst kan zijn bij het gebruik van dit product.

Bewaar deze handleiding zorgvuldig zodat een eventuele volgende gebruiker er ook zijn voordeel mee kan doen.

De handleiding dient bovendien als referentie voor de servicedienst. Plak daarom het los bijgeleverde gegevensplaatje in het daarvoor bestemde kader, achter in de handleiding. Indien van toepassing, moet hier ook het gegevensplaatje geplakt worden dat bij een ombouwset wordt geleverd. De gegevensplaatjes bevatten alle informatie die de servicedienst nodig heeft om adequaat op uw vragen te reageren.

Veel kookplezier!

Zorg voor voldoende ventilatie tijdens het gebruik

• H oud natuurlijke ventilatieopeningen open.
• B ij langdurig gebruik van de kookplaat is extra ventilatie noodzakelijk. Zet bijvoorbeeld een raam open of installeer een mechanische ventilator.

Gebruik de kookplaat alleen voor het bereiden van gerechten

- H et toestel is niet geschikt om ruimtes te verwarmen.

Flambeer nooit onder een afzuigkap

- D oor de hoge vlammen kan brand ontstaan, ook bij een uitgeschakelde ventilator.

De branderdelen zijn heet tijdens en direct na het gebruik

• V ermijd directe aanraking en contact met niet-hittebestendige materialen.
• D ompel hete branderdoppen en pandragers nooit onder in koud water. Door de snelle afkoeling kan het emaille beschadigen.

De afstand van de pan tot een knop of niet-hittebestendige wand moet altijd groter zijn dan twee centimeter

- B ij kleinere afstanden kunnen door de hoge temperatuur de knoppen of de wand verkleuren en/of vervormen.

Gebruik altijd de pandragers en geschikt kookgerei

• P laats de pan altijd op de pandrager. Het plaatsen van de pan direct op de branderdop kan tot gevaarlijke situaties leiden.
• Aluminium bakjes of folie zijn niet geschikt als kookgerei. Ze kunnen inbranden op de branderdoppen en pandragers.

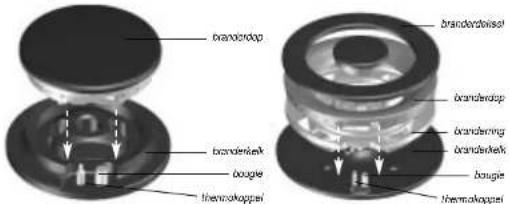

Plaatsen van branderdelen en pandragers

• D e kookplaat kan alleen goed functioneren wanneer de branderdelen via de geleidingsnokken in elkaar zijn gezet (zie pag. 8).
• Z org er voor dat de pandragers recht tegen elkaar en vlak op de vangschaal liggen. Alleen op deze manier kunnen de pannen stabiel geplaatst worden.

Elke brander kan traploos worden geregeld tussen vol- en kleinstand.

HG61/76/91/96

0-stand volstand kleinstand branderaanduiding

Druk de bedieningsknop in en draai hem linksom. De brander ontsteekt.

HG41

0-stand ontsteekzone volstand kleinstand branderaanduiding

Druk de bedieningsknop in en draai hem linksom naar de ontsteekzone. De brander ontsteekt.

vlambeveiliging (HG61..B/HG76..B/HG91..B/HG96..B)

De vlambeveiliging zorgt ervoor dat de gastoevoer gesloten wordt als de vlam tijdens het kookproces dooft. Houd de bedieningsknop, in volstand, ongeveer 5 seconden ingedrukt. De vlambeveiliging schakelt in.

COMFORTABEL KOKEN

de kookplaat optimaal gebruiken

COMFORTABEL KOKEN

kookplaat optimaal gebruiken

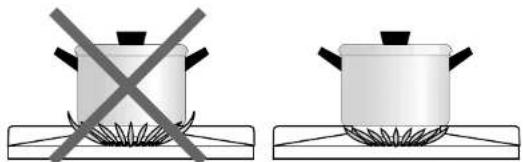

- Z org er altijd voor dat de vlammen onder de pan blijven. Als vlammen om de pan heen spelen gaat veel energie verloren. Bovendien kunnen de handgrepen dan te heet worden. Gebruik geen pannen met een kleinere bodemdiameter dan 12 cm. Kleinere pannen staan niet stabiel.

- ( R oer)bakken, doorkoken van grote hoeveelheden en frituren kunt u (indien van toepassing) het beste doen op de sterk-, supersterk- of wokbrander. Sauzen bereiden, sudderen en doorkoken kunt u het beste doen op de sudderbrander. Op de vol-openstand is deze brander groot genoeg voor het doorkoken. Gebruik voor alle andere gerechten de normaalbranders. - K ook met het deksel op de pan. U bespaart dan tot 50% energie. - G gebruik pannen met een vlakke, schone en droge bodem. Pannen met een vlakke bodem staan stabiel en pannen met een schone bodem dragen de warmte beter over naar het gerecht.

Met de wokbrander kunt u gerechten op een zeer hoge temperatuur bereiden. Het is hierbij van belang dat u: - v an te voren de ingrediënten in reepjes, plakjes of stukjes snijdt; - bij het roerbakken olie van goede kwaliteit gebruikt, zoals olijf- maïs-, zonnebloem- of arachide olie. Een klein beetje is al genoeg. Boter en margarine verbranden door de grote hitte; - de gerechten met de langste bereidingstijd het eerst in de pan doet, zodat aan het eind van de bereidingstijd alle ingrediënten tegelijk (beet)gaar zijn.

gebruik van het wok-hulprooster (HG76 en HG96)

Het hulprooster dat ten behoeve van de wokbrander is meegeleverd zorgt voor extra stabiliteit bij een wok met een ronde bodem.

Plaats het hulprooster altijd onder een hoek van 45 graden, volgens de illustratie hieronder, op het wokrooster. Een verkeerd geplaatst hulprooster wordt te heet, waardoor het beschadigd kan raken.

fout goed

Uw toestel is vervaardigd uit hoogwaardige materialen, die u eenvoudig reinigt.

• B randerdelen mogen niet in de vaatwasser gereinigd worden. De onderdelen kunnen door het vaatwasmiddel aangetast worden! Gebruik niet te veel vocht, aangezien dit de brander of ventilatieopeningen kan binnendringen.
• R einig de ontstekingsbougies bij voorkeur met een doekje. Betracht hierbij wel enige voorzichtigheid. Bij een te zware belasting kan de afstand van de bougiepunt tot aan de brander wijzigen, waardoor de brander slechter of niet ontsteekt. De bougie werkt alleen goed in een droge omgeving. Bij zware vervuiling kunt u de punt met een fijn borsteltje reinigen.

- P laats de pandragers rechtstandig naar beneden, zonder over de vangschaal te schuiven.

branderslop branderslop branderslop bougle bougle thermokappel branderslop branderslop branderslop bougle thermokappel

Zet de branderdelen in elkaar met behulp van de geleidingsnokken.

algemeen

• Regelmatig onderhoud direct na gebruik voorkomt dat overgekookt voedsel lange tijd kan inwerken en hardnekkige, moeilijk te verwijderen vlekken veroorzaakt. Gebruik hiervoor een mild reinigingsmiddel.
• R einig eerst de bedieningsknoppen, branders en pandragers en dan pas de vangschaal. Hiermee voorkomt u dat de plaat tijdens het reinigen opnieuw vuil wordt.

hardnekkige vlekken op emaille (pandragers, branderdoppen, vangschalen)

Hardnekkige vlekken kunt u het beste verwijderen met een vloeibaar reinigingsmiddel of een kunststof schuursponsje. Gebruik nooit schuurpoeders, schuurpads, scherpe voorwerpen of agressieve reinigingsmiddelen.

reinigen verwijderbare branderdelen

De verwijderbare branderdelen (inclusief wok) kunt u het beste reinigen met een mild schoonmaakmiddel en een zachte doek. Bij hardnekkige vlekken kunt u de delen laten weken in een heet sopje.

Gebruik nooit schuurpoeders, pads, scherpe voorwerpen of agressieve reinigingsmiddelen.

De branderdoppen van de wokbrander zijn vervaardigd uit messing. Het is normaal dat de kleur van de messing doppen verandert als gevolg van de hoge temperaturen die tijdens het wokken ontstaan.

hardnekkige vlekken op roestvaststaal (vangschalen)

Met name overgekookte rode kool, rode bieten, ketjap, appelmoes, rabarber en andere sterk suikerhoudende voedingsmiddelen en zure vloeistoffen kunnen een verkleuring van het oppervlak veroorzaken.

Wanneer u hardnekkige vlekken op roestvaststaal wilt verwijderen kunt u het beste een speciaal roestvaststaal-reinigingsmiddel gebruiken. Poets dan wel altijd met de structuur van het staal mee om glansplekken te voorkomen. (Schades die hierdoor ontstaan vallen niet onder de garantie!)

Wanneer de vlekken met de hierboven beschreven methode niet te verwijderen zijn kunt u de kookplaat reinigen met HG oven & grillreiniger. Houd er echter rekening mee dat u de hele vangschaal moet behandelen om "kleur" verschil te voorkomen. U moet de vangschaal bovendien nabehandelen met een glans- of onderhoudsmiddel voor roestvaststaal. Het is overigens normaal dat het oppervlak gedurende de levenscyclus enigszins verkleurt.

Keradur® branderkelken

De branderkelken zijn voorzien van een unieke Keradur* toplaag. De speciale vuilafstotende lak is voorzien van een keramische vulling die het schoonmaken vergemakkelijkt en de duurzaamheid van de branders sterk verbetert. De branderkelken kunt u het beste reinigen met een mild schoonmaakmiddel en een zachte doek.

Wanneer het toestel niet goed werkt, betekent dit niet altijd dat het defect is. Probeer het euvel eerst zelf te verhelpen. Bel de service-dienst wanneer onderstaande adviezen niet helpen. Uitsluitend bevoegd personeel mag werkzaamheden aan het gas- en elektrotechnische deel uitvoeren.

storing	oorzaak	oplossing
Het rulikt naar gas in de omgeving van het toestel.	- Er is een brander Ingeschakeld, maar niet ontstoken.- De koppelling van een flessengastoestel is losgeschoten.	- Sluit de kraan en wacht enkele minuten met opnieuw ontsteken.- Zet de koppeling vast.
Een brander ontsteekt niet.	- Branderdelen niet juist geplaatst.- Zekering defect/zekering in meterkast uitgeschakeld.- Stekker niet In stopcontact.- Bougie vervuild/vochtig.- Branderdelen vervuild/vochtig.- Beluchtingsopening achterzijda afgesloten.- Hoofdgaskraan gesloten.- Storing aan het gasnet.- Gasfles of -tank is leeg.- Bedieningsknop niet lang of diep genoeg ingedrukt (HG61/76/91/96).- Bedieningsknop te snel door de ontstekingsstand gedraaid (HG41).	- Zet de branderdelen via de centreemokken in elkaar.- Monteer een nieuwe zekering of schakel de automatische zekering weer in.- Steek de stekker in het stopcontact.- Reinig/droog de bougie.- Reinig/droog de branderdelen. Let er hierbij op dat de uitstroomgaten open zijn.- Zorg voor voldoende luchttoevoer.- Open de hoofdgaskraan.- Informeer bij uw gasleverancier.- Sluit een nieuwe gasfles aan of laat de tank vullen.- Houd de bedieningsknop minimaal 5 seconden en voldoende diep ingedrukt tussen vol- en kleinstand.- Ontsteek de brander in de ontsteekzone.
De brander brandt niet egaal.	- Branderdelen niet juist geplaatst.- Branderdelen vervuild/vochtig.- Verkeerde soort gas gebruikt (bij flessengastoepassing).	- Zet de branderdelen via de centreemokken in elkaar.- Reinig/droog de branderdelen. Let er hierbij op dat de uitstroomgaten open zijn.- Controleer of het gebruikte gas geschikt is voor het toestel.
De brander dooft na ontsteken.	- Bedieningsknop niet lang genoeg ingedrukt (HG61..B/HG76..B/HG91..B/HG96..B).	- Houd de bedieningsknop minimaal 5 seconden ingedrukt.

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;
  • papier;
  • polyethyleenfolie (PE);
  • CFK-vrij polystyreen (PS-hardschuim);
  • polypropyleenband (PP).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Dit toestel mag alleen door een erkend gasttechnisch installateur worden aangesloten.

let op

De gassoort en het land waarvoor het toestel is ingericht staan vermeld op het gegevensplaatje.

Dit is een klasse 3 toestel.

gasaansluiting

De gasaansluiting moet voldoen aan de nationale en lokale voorschriften.

Wij adviseren de kookplaat aan te sluiten met een vaste leiding. Aansluiting door middel van een speciaal daarvoor bestemde veiligheidsslang is ook toegestaan

Achter een oven moet een volledig metalen slang worden gebruikt.

let op

Een veiligheidsslang mag niet worden geknikt en niet in aanraking komen met bewegende delen van het keukenmeubel.

In alle gevallen moet er voor het toestel een aansluitkraan geplaatst worden op een makkelijk bereikbare plaats.

Voordat u het toestel in gebruik neemt moet u de aansluitingen met zeepsop controleren op gasdichtheid.

let op

De onderzijde van de kookplaat wordt heet.

elektrische aansluiting (alleen voor toestellen met vonkontsteking)

230 V - 50 Hz - 0.6 VA

De elektrische aansluiting moet voldoen aan de nationale en lokale voorschriften.

Wandcontactdoos en stekker moeten te allen tijde bereikbaar blijven.

Als u een vaste aansluiting wilt maken, moet u er voor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht.

let op

Dit toestel moet altijd geaard zijn.

Indien de aansluitkabel beschadigd is mag deze alleen worden vervangen door de fabrikant, zijn serviceorganisatie of gelijkwaardig gekwalificeerde personen, teneinde gevaarlijke situaties te voorkomen.

inbouwmogelijkheden

Maak een uitsparing in de zijwand van de keukenkast voor het doorvoeren van de gasleiding en het aansluitsnoer.

kookplaat voorbereiden

1/2 inch ISO 228 (rech) 1/2 inch ISO 7/1 (connect)

Maak de gasaansluiting op het kooktoestel. Controleer de aansluiting met zeepsop op gasdichtheid.

alleen voor Frankrijk:

1/2 inch ISO 228 (rech) 1/2 inch ISO 228 (rech)

HG61..B / HG76..B / HG91..B / HG96..B: inbouwhoogte 51 mm (in plaats van 43 mm).

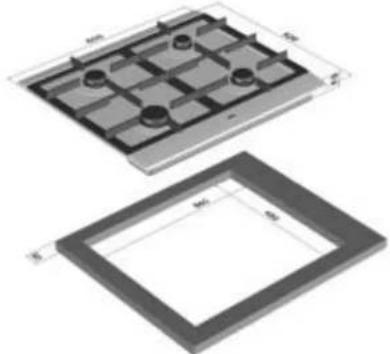

inbouwmaten HG41 / HG61

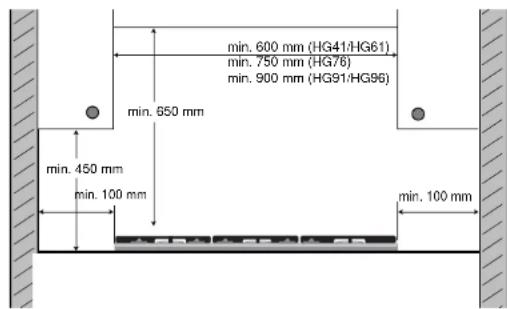

benodigde vrije ruimte rondom

Een gaskookplaat ontwikkelt warmte. Laat voldoende ruimte vrij tot niet hittebestendige materialen.

De kookplaat mag naast slechts één verticale wand ingebouwd worden.

kookplaat vastzetten

Zet de kookplaat met behulp van de bijgeleverde klemmen vast in de doorgedrukte gaten.

toestel ombouwen naar andere gassoort (alleen HG61/76/91/96)

Dit toestel is ingesteld voor aardgas. Het toestel kan door middel van een ombouwset ingesteld worden voor andere gassoorten en -drukken. U kunt de set bestellen bij de verkoop- en serviceorganisatie. Het ombouwvoorschrift wordt met de set meegeleverd.

	G25/25 mbar	G20/20 mbar	G35/20 mbar	G30/20 mbar	G31/29 mbar	G31/37 mbar	G30/50 mbar	G31/50 mbar
branchtype (kW)	(kW) / (kW)	(kW / g/h)	(kW / g/h)	(kW / g/h)	(kW / g/h)	(kW / g/h)
sudder	1.00	1.06	0.90	0.90 / 0.65	0.79 / 0.57	0.90 / 0.65	1.00 / 7.2	0.88 / 6.3
normal	2.00	2.00	1.80	1.60 / 115	1.41 / 131	1.60 / 115	2.00 / 144	1.76 / 127
stork	3.00	3.06	2.70	2.30 / 166	2.02 / 146	2.30 / 166	2.70 / 194	2.38 / 171
superstork	3.60	3.66	3.60	3.80 / 216	2.64 / 190	3.00 / 216	3.50 / 252	3.08 / 222
week	4.50	4.56	4.50	3.50 / 252	3.06 / 222	3.50 / 252	4.00 / 288	3.52 / 253

Houd, wanneer u contact opneemt met de serviceafdeling, de productiecode (PCODE) en het volledige itemnummer (ITEMNR) bij de hand.

En cas de contact avec le service après-vente, ayez auprès de vous le code de production (CODEP) et le numéro complet de l'article (ARTICLENO). Halten Sie den Produktionscode (PCODE) und die vollständige Itemnummer (ITEMNR) bereit, wenn Sie mit der Kundendienstabteilung Kontakt aufnehmen. When contacting the service department, have the production code (PCODE) and complete item number (ITEMNR) to hand.
