FOIRE AUX QUESTIONS - HG9211CA Atag

Comment allumer la cuisinière Atag HG9211CA ?

Pour allumer la cuisinière, tournez le bouton de commande correspondant à la zone de cuisson que vous souhaitez utiliser jusqu'à la position d'allumage et maintenez-le enfoncé pendant quelques secondes.

Que faire si la flamme s'éteint pendant la cuisson ?

Vérifiez que la grille est correctement positionnée et que le brûleur est propre. Si la flamme s'éteint encore, laissez refroidir la cuisinière avant de vérifier les raccordements de gaz.

Comment nettoyer la surface de la cuisinière ?

Utilisez un chiffon doux et un nettoyant non abrasif pour nettoyer la surface. Évitez les produits chimiques agressifs qui peuvent endommager le fini.

La cuisinière ne chauffe pas, que faire ?

Vérifiez que la cuisinière est correctement branchée et que l'alimentation électrique est active. Si le problème persiste, il peut être nécessaire de contacter un technicien.

Comment régler la température des zones de cuisson ?

Tournez le bouton de commande de la zone de cuisson pour ajuster la température entre les différentes positions de chaleur selon vos besoins.

Quels types de casseroles et poêles sont compatibles avec ma cuisinière ?

Utilisez des ustensiles de cuisine à fond plat et adaptés aux zones de cuisson. Évitez les casseroles en verre ou en céramique qui peuvent ne pas être compatibles.

Comment réinitialiser la cuisinière Atag HG9211CA ?

Débranchez la cuisinière de l'alimentation électrique pendant environ 10 minutes, puis rebranchez-la pour réinitialiser les systèmes internes.

Où trouver le mode d'emploi de la cuisinière ?

Le mode d'emploi est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site officiel d'Atag en recherchant le modèle HG9211CA.

Quels sont les conseils de sécurité à suivre lors de l'utilisation de la cuisinière ?

Ne laissez jamais la cuisinière sans surveillance lorsqu'elle est allumée, gardez les matériaux combustibles à l'écart, et assurez-vous que la ventilation est adéquate.

Comment régler la hauteur des pieds de la cuisinière ?

Les pieds de la cuisinière peuvent être ajustés en tournant les vis situées à la base de chaque pied. Assurez-vous que la cuisinière est de niveau après ajustement.

MODE D'EMPLOI HG9211CA Atag

Houd, wanneer u contact conceemt met de serviceafdeling, het complete typenummer bij de hand. When contacting the service department, have the complete type number to hand. Lorsque vous contactez le service après-vente, veillez à disposer du numéro de type complet.

Adressen en tellesomummers van de serviceorganisatie vindt u op de garantiekaart. You will find the addresses and phone numbers of the service organisation on the guarantee card. Vous trouverez les adresses et numéros de téléphone du service après-vente sur la carte de garantie.

manuel d'utilisation plaque de cuisson à gaz

ATAG

Manuel d'utilisation FR 3 - FR 33

Gebruikte pictogrammen - Pictograms used - Pictogrammes utilisés :

Belangrijke informatie - Important information - Information importante

Tip - Conseil - Tip

Uw gaskookplaat

Inleiding 4

Beschrijving 5

Votre plaque de cuisson au gaz

Introduction 4

Description 5

Sécurité 6

Commande

Allumer et régler 9

Cuisiner confortablement

Utilisation optimale 12

Entretien

Généralités 14

Codes d'état

Tableau 19

Pannes

Tableau des pannes 20

Instructions d'installation

Généralités 22

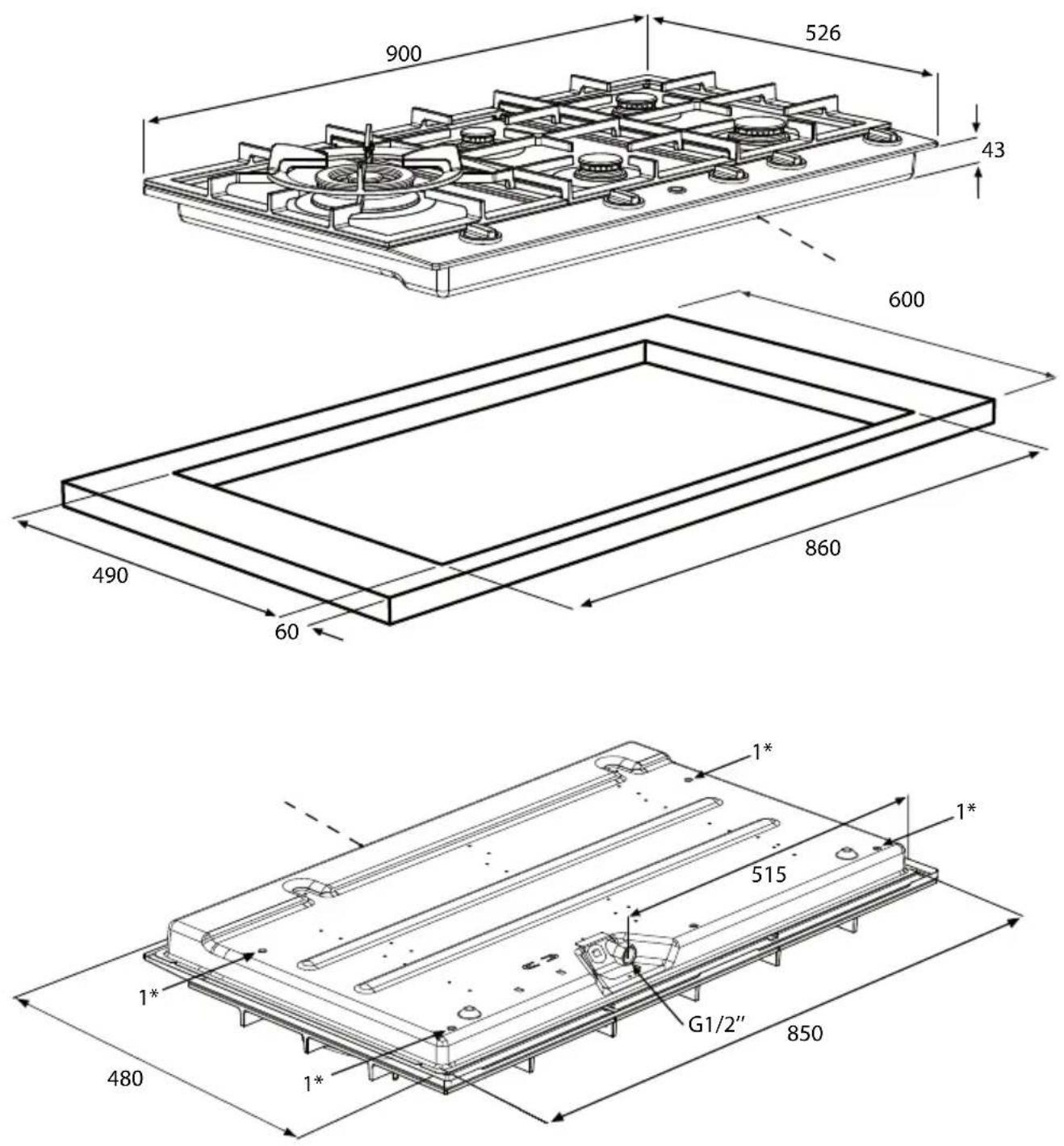

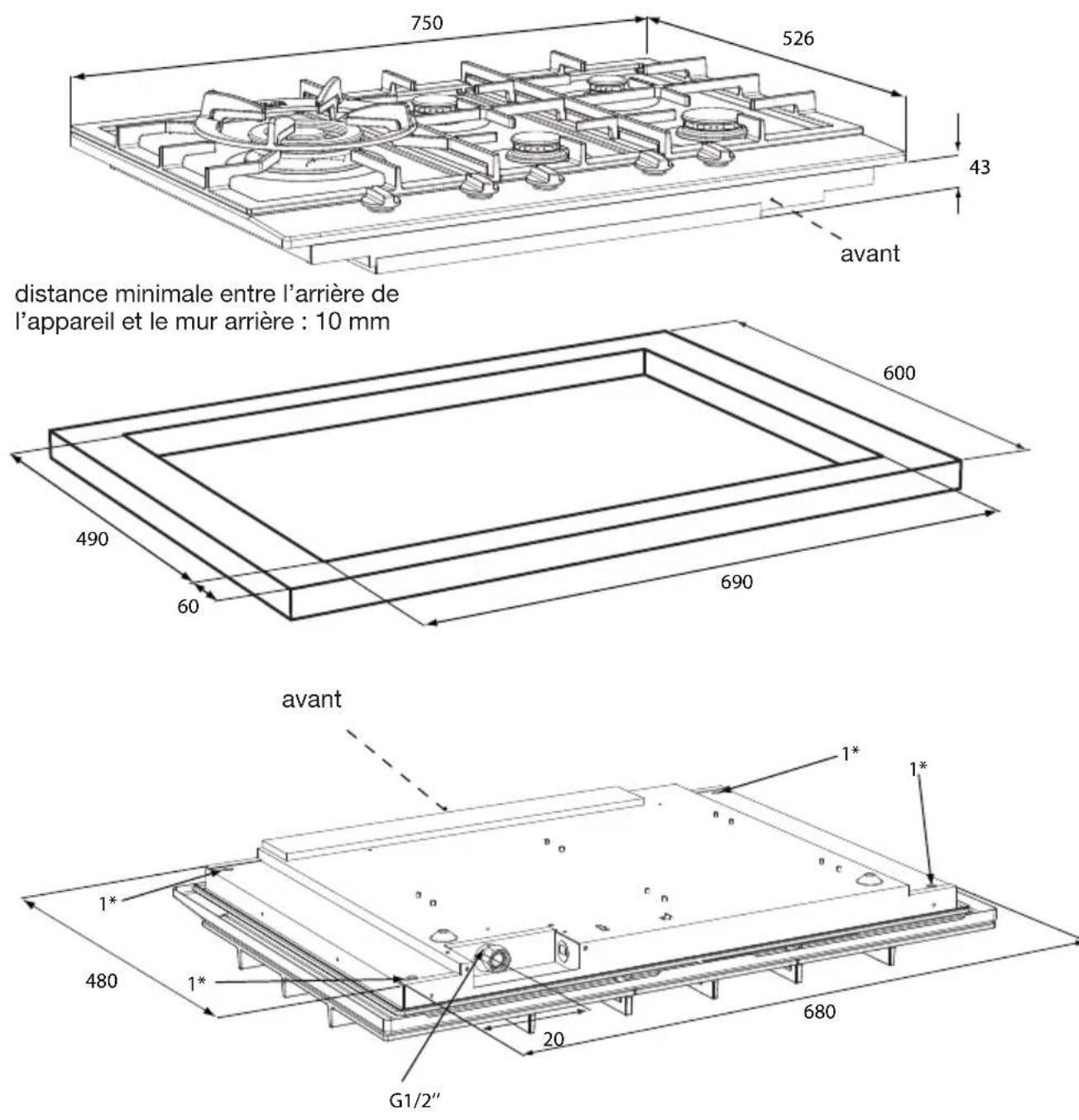

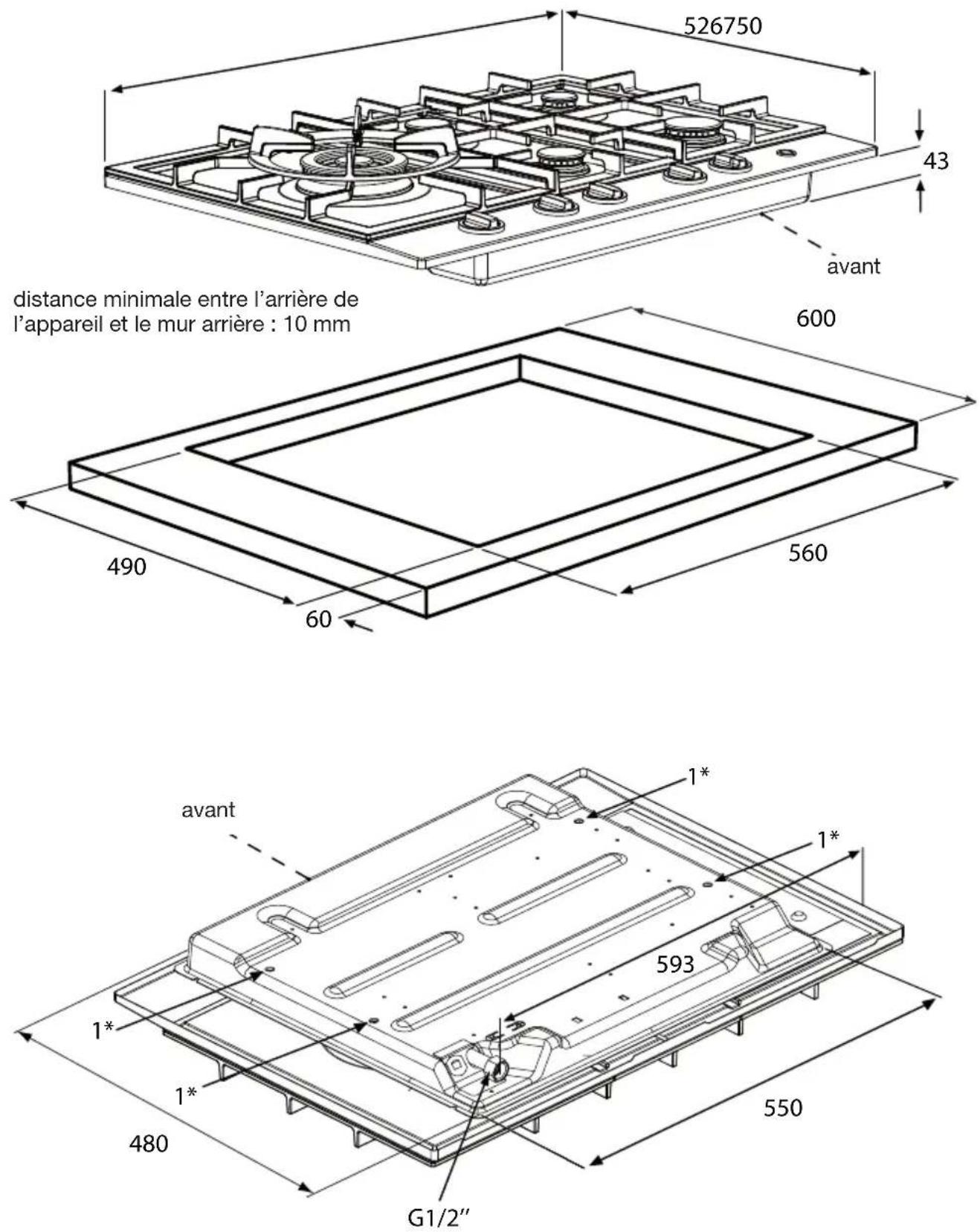

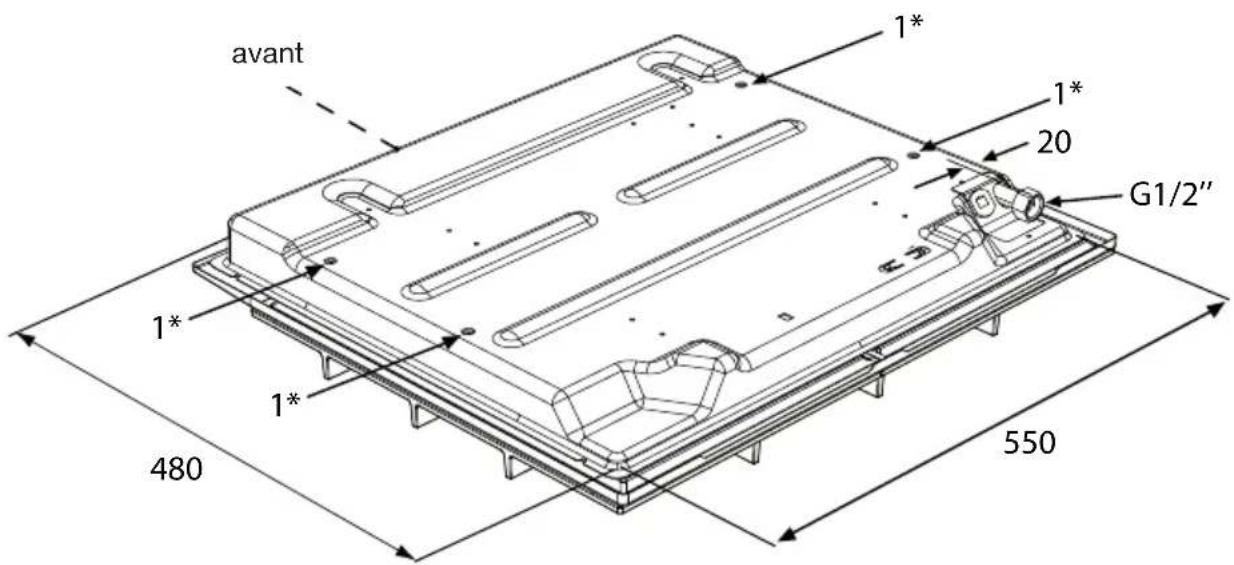

Encastrement 24

Données pour le gaz 32

Annexe

Mise au rebut de l'appareil et de l'emballage 33

Caractéristiques techniques 33

Introduction

KOOKKEUR ^^

La présente plaque de cuisson a été conçue pour le véritable amateur de cuisine. Les brûleurs sont de puissances diverses, ce qui vous permet de préparer des mets divers. Grâce à l'allumage commandé et intégré dans les boutons, vous allumez et commandez d'une seule main les brûleurs. Sur les modèles HG77 et HG97, en raison de l'espacement des brûleurs Wok, il est possible d'utiliser au moins deux brûleurs pour la préparation d'autres plats lors de la cuisson au wok.

Cet appareil répond à toutes les exigences en vigueur pour le label de qualité attribué aux appareils de cuisson. La plaque de cuisson au gaz allie un rendement élevé à un minimum de combustion imparfaite. Vous disposez ainsi d'un appareil détenant des temps de cuisson courts qui vous offre aussi la possibilité de mijoter parfaitement.

La plaque de cuisson est équipe d'un dispositif de sécurité de flamme. Il permet d'interrompre automatiquement l'alimentation de gaz en cas d'extinction inopinée de la flamme.

Ce manuel contient une description visant à vous permettre d'utiliser la plaque de cuisson au gaz d'une manière aussi optimale que possible. En plus d'une information sur la commande, vous trouverez également une information de base qui vous sera utile lors de l'utilisation de ce produit.

Lisez attentivement et entièrement le mode d'emploi avant d'utiliser l'appareil. Gardez-le soigneusement pour le consulter ultérieurement.

En outre, le manuel sert aussi de référence au service après-vente. Dans ce sens, collez la plaque d'identification de l'appareil dans le cadre réservé à cet effet, au dos du manuel. La plaque d'identification de l'appareil donnée comprennent toute l'information nécessaire au service après-vente pour répondre correctement à vos questions.

Nous vous souhaitons bien du plaisir à cuisiner !

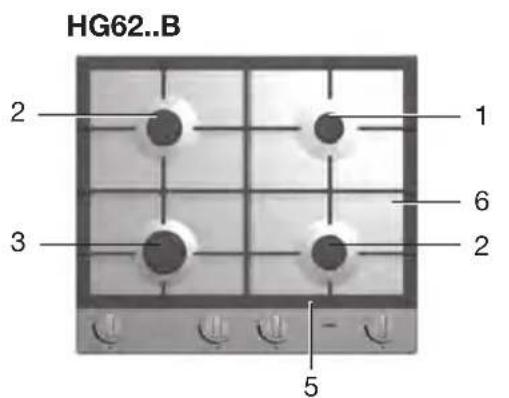

Description

1. Brûleur à ralenti
2. Brûleur normal
3. Brûleur puissant
4. Brûleur wok
5. Grille de cuisson
6. Coupe
7. Touche marche / arrêt

Les points qui méritent votre attention

• Veillez à une bonne aération pendant l'utilisation.
  Maintenez les points d'aération naturels ouverts.
  En cas d'une utilisation prolongée de la plaque de cuisson, une aération supplémentaire est indispensable. Ouvrez, par exemple, une fenêtre ou installez une aération mécanique.
• N'utilisez la plaque de cuisson que pour préparer des mets.
  L'appareil n'est pas approprié pour chauffer des espaces.
• Ne flambez jamais sous une hotte.

En raison de flammes élevées, un incendie peut se déclencher, aussi en cas d'un ventilateur mis à l'arrêt.

- Les éléments du brûleur sont brûlants pendant l'utilisation, mais aussi directement après l'utilisation.

Evitez tout contact direct avec des matériaux non résistants à la chaleur.

Ne plongez jamais dans l'eau froide des brûleurs et des grilles de cuisson chaudes. En raison d'un refroidissement brutal, l'émail risque d'être endommagé.

- La distance allant d'une casserole à une touche ou à une paroi non résistante à la chaleur doit dépasser les deux centimètres.

En cas de distances plus petites, les touches ou la paroi risquent de changer de couleur et/ou de se déformer sous l'effet de la température élevée.

- Utilisez toujours les grilles de cuisson et les ustensiles appropriés.

Placez toujours la casserole sur la grille de cuisson. Le place ment direct d'une casserole sur la tête du brûleur risque d'engendrer des situations dangereuses.

Des bacs en aluminium ou en plastique ne sont pas appropriés en tant qu'ustensiles de cuisine. Ils risquent de brûler sur la tête du brûleur et sur les grilles de cuisson.

- Placement des éléments du brûleur et des grilles de cuisson.

La plaque de cuisson ne peut fonctionner correctement que si les éléments du brûleur ont été bien mis les uns dans les autres via les cames de guidage.

Veillez à ce que les grilles de cuisson soient bien droites l'une en face de l'autre et soient plates sur la coupe en inox. C'est seulement de cette manière que les casseroles peuvent rester stables.

Utilisation en toute sécurité

• L'appareil chauffe lors de l'utilisation et reste chaud un certain temps après l'extinction. Par conséquent, ne touchez pas l'appareil tant qu'il est chaud.
• Portez toujours des gants de cuisine ou servez-vous de maniques lorsque vous utilisez l'appareil.

Veillez à ce que les gants de cuisine ou les maniques ne soient pas placés trop près des flammes.

- Ne réchauffez pas de conserves et objets similaires sur la plaque de cuisson.

Cela génère une surpression qui peut faire exploser les conserves.

Vous pourriez être blessé/brûlé.

• L'appareil ne doit pas être installé et utilisé en plein air.
- N'utilisez pas l'appareil comme plan de travail.

L'appareil peut être allumé par accident ou être encore chaud, les objets peuvent alors fondre, chauffer ou s'enflammer.

- Ne recouvrez jamais l'appareil avec un chiffon ou un objet semblable.

Il y a un risque d'incendie si l'appareil est encore chaud ou s'il est allumé.

- Soyez extrêmement prudent lorsque vous utilisez de l'huile ou de la graisse.

L'huile ou les graisses trop chaudes peuvent s'enflammer. Risque d'incendie !

En cas d'inflammation d'huile ou de graisses, n'utilisez jamais d'eau pour éteindre le feu !

Etouffez les flammes avec un couvercle adapté, un chiffon humide ou un objet similaire.

- S'il y a un tiroir sous l'appareil, sans séparation, vous ne devez pas conserver d'objets/de substances facilement inflammables dans le tiroir.

Les enfants

• ATTENTION :'appareil et ses parties accessibles s'échauffent durant l'utilisation. Attention à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être tenus à l'écart de l'appareil, ou surveillés sans relâche.
• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que par des personnes ayant un handicap physique, sensoriel, mental ou moteur, et par des personnes inexpérimentées, à condition qu'une personne responsable de leur sécurité les surveille, ou après avoir reçu les instructions nécessaires et compris les dangers.
• L'appareil chauffe lors de l'utilisation et reste chaud un certain temps après l'extinction.
• Ne conservez pas d'objets intéressants pour les enfants dans les armoires situées au-dessus et derrière l'appareil.
• Les enfants peuvent également se brûler s'ils retirent des casseroles de l'appareil. Les revendeurs spécialisés proposent une barre spéciale qui permet de maintenir les enfants éloignés de l'appareil.
• Le fabricant ne peut être tenu responsable des dommages résultant du non-respect des consignes de sécurité et des avertissements.

Allumer et régler

Chaque brûleur peut être réglé progressivement entre la position haute et basse.

HG....B

1 3 4 2

1. Position 0
2. Signalisation du brûleur
3. Position basse
4. Position haute

HG....C

1 2 3 4

Le dipositif de sécurité de flamme

Votre plaque de cuisson est équipée d'un dispositif de sécurité de flamme. Ce dispositif coupe l'alimentation en gaz en cas d'étouffement de la flamme lors de la cuisson.

Commande du dispositif de sécurité de flamme thermique (HG....B)

1. Appuyez sur la touche de commande et tournez-la vers la gauche. Maintenez la touche de commande enfoncée en position haute pendant environ trois secondes une fois le brûleur allumé. Le dispositif de sécurité de flamme s'allume.

Commande du dispositif de sécurité de flamme électronique (HG....C)

1. Appuyez sur la touche marche / arrêt centrale.

La touche marche s'allume en vert.

1. Faites ensuite tourner la touche de commande souhaitée vers la gauche. Il ne vous est pas nécessaire de maintenir la touche enfoncée ou de tenir la touche.

Le brûleur s'allume immédiatement. Le dispositif de sécurité de flamme vérifie qu'une flamme est présente.

Si tous les boutons de commande sont sur la position 0 une fois la cuisson terminée, le bouton marche / arrêt éteindra automatiquement la plaque trois minutes après.

Propriétés supplémentaires du dispositif de sécurité de flamme électronique (HG62..C/HG77..C /HG92..C/HG97..C)

Rallumage

Si la flamme s'étouffe lors de la cuisson, le dispositif tente automatiquement de rallumer la flamme.

Si aucune flamme n'est générée dans les dix secondes, l'alimentation en gaz du brûleur est coupée.

Arrêt d'urgence

Si vous devez éteindre l'ensemble de la plaque de cuisson, vous pouvez utiliser la touche marche / arrêt centrale.

Sécurité enfants

Vous pouvez verrouiller la plaque de cuisson. Cela permet d'éviter l'allumage inopiné des brûleurs. Pour verrouiller et déverrouiller la plaque de cuisson, maintenez la touche marche/arrêt enfoncée pendant cinq secondes.

Il n'est pas possible d'activer la sécurité enfants en cours de cuisson.

Limitation de la durée de cuisson

Si un brûleur reste allumé pendant une durée de temps exceptionnellement longue (environ six heures), il est automatiquement éteint.

Codes d'état

L'état de la plaque de cuisson est indiqué par l'éclairage au niveau de la touche marche / arrêt. La vue d'ensemble de la page 17 détaille les codes correspondant à chaque état.

Utilisation optimale

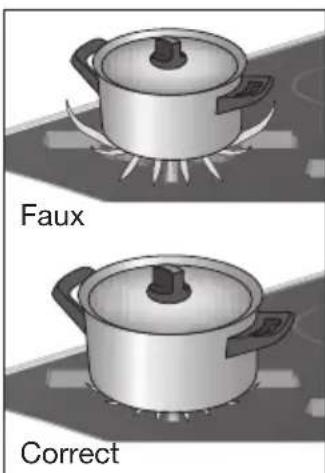

• Veillez toujours à ce que les flammes se trouvent sous la casserole. Un grand gaspillage d'énergie se produit en laissant tournoyer les flammes autour de la casserole. De plus, les poignées risquent de devenir trop chaudes.
• N'utilisez pas de casseroles détenant des diamètres de fond inférieurs à 12 cm.

• Pour cuire rapidement (à la Chinoise) ou plus longtemps de grandes quantités et frire, utilisez le brûleur puissant ou Wok.
• Préparer des sauces, faire mijoter et cuire plus longuement sont des opérations que vous pouvez accomplir sur le brûleur à ralenti.
• En position maximale, ce brûleur est suffisamment grand pour une cuisson demandant plus de temps.
• Cuisinez en mettant un couvercle sur la casserole. Vous économiserez jusqu'à 50% d'énergie.
• Utilisez des casseroles ayant un fond plat, propre et sec. Les casseroles avec un fond plat sont stables et les casseroles avec un fond propre transmettent mieux la chaleur vers les aliments.

Brûleur Wok (type HG77 et HG97)

Un brûleur Wok vous permet de préparer des mets à une température très élevée.

Important :

• de couper à l'avance tous les ingrédients en morceaux ;
• d'utiliser une huile de bonne qualité (huile d'olive, de maïs, de tournesol ou d'arachide par exemple) en faisant revenir les ingrédients. Il n'en faut pas beaucoup. Sous l'effet de la forte chauffe, le beurre et la margarine brûlent ;
• de mettre d'abord dans le récipient les mets qui demandent le temps de préparation le plus long pour qu'à la fin de la cuisson, tous les ingrédients soient cuit (à point) en même temps.

Utilisation de la grille accessoire Wok

La grille auxiliaire qui est livrée avec le brûleur Wok ou qui existe en tant qu'accessoire, fournit une stabilité supplémentaire au Wok à fond rond.

Des découpes spéciales permettent de placer la grille accessoire Wok sur la grille de cuisson Wok standard.

Généralités

Votre appareil comprend des matériaux de haute qualité qui se nettoient facilement.

• Un entretien régulier et direct après utilisation évite aux aliments collés d'agir à long terme et de provoquer des tâches tenaces, difficiles à supprimer. Utilisez de préférence un produit d'entretien doux.
• Nettoyez d'abord les touches de commande, les brûleurs et les grilles de cuisson avant la coupe en inox. Vous évitez ainsi pendant le nettoyage, de salir encore la coupe en inox.
• Nettoyez de préférence les bougies d'allumage avec un chiffon. Soyez prudent en effectuant cette opération. La bougie peut être défectueuse. La bougie ne fonctionne bien que dans un environnement sec. Au cas où ce serait très sale, nettoyez la pointe avec une petite brosse fine.
• Placez les grilles de cuisson verticalement vers le bas, sans faire glisser au-dessus de la coupe en inox. Pensez à l'ordre lors de l'installation des grilles de cuisson. Le texte 'FRONT' au fond des grilles du cuisson permettra de clarifier la position des grilles (voir les illustrations).

HG62

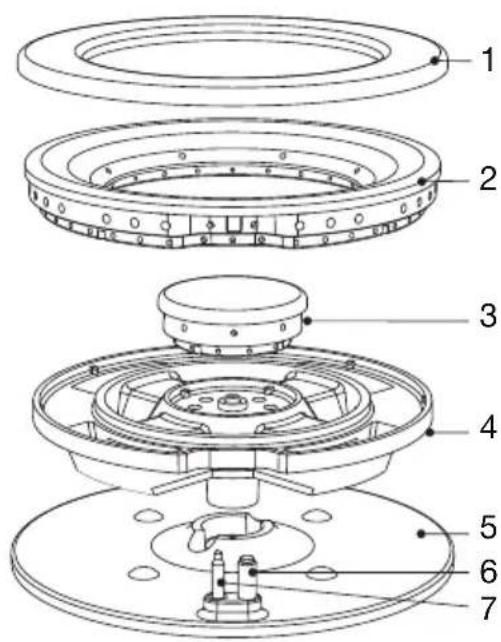

- Assemblez les éléments du brûleur en utilisant les cames de guidage.

1. Capuchon de brûleur cerde extérieur
2. Tête de brûleur extérieure
3. Tête de brûleur et capuchon intérieur
4. Couronne de brûleur
5. Gaz du brûleur
6. Bougie
7. Thermocouple

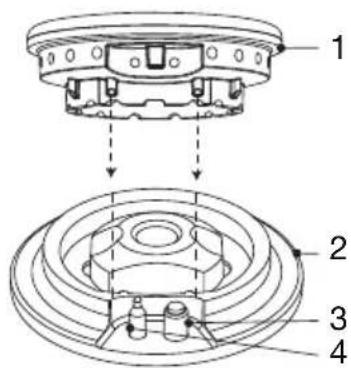

Brûleur à ralenti, normal et puissant

1. Tête de brûleur
2. Coupe du brûleur
3. Bougie
4. Thermocouple

Taches tenaces sur émail (grilles de cuissons, chapeaux de brûleurs et coupes)

• Elles s'enlèvent avec un abrasif liquide.
• N'utilisez jamais de poudre à récurer, d'éponges métalliques, d'objets pointusni de produits d'entretien agressifs.

Taches tenaces sur de l'acier inoxydable (coupes)

- Si vous souhaitez venir à bout de taches tenaces sur de l'acier inoxydable, le mieux est d'utiliser un produit de nettoyage conçu pour l'acier inoxydable. Frottez toujours dans le sens de la structure de l'acier afin d'éviter les traces brillantes (les dommages résultant du traitement des tâches ne sont pas couverts par la garantie!).

- Si vous ne parvenez pas à venir à bout des taches à l'aide de la méthode susmentionnée, vous pouvez nettoyer la plaque de cuisson à l'aide d'un produit de nettoyage spécialement (voir 'www.atagservice.nl'). Gardez à l'esprit le fait que vous devez nettoyer l'ensemble de la coupe afin d'éviter toute différence de "couleur". Vous devez, de plus, traiter la coupe avec un produit d'entretien ou de lustrage pour acier inoxydable.

- Au demeurant, il est normal que la surface fasse l'objet d'une certaine décoloration au cours de la durée de vie de l'appareil.

Nettoyage des grilles de cuisson

- 'email des grilles de cuisson est adapté au lavage en lave-vaisselle. Ce n'est cependant pas le cas de la partie avec les pieds en caoutchouc. C'est la raison pour laquelle vous ne devez pas mettre les grilles de cuisson dans le lave-vaisselle. En outre, le nettoyage dans le lave-vaisselle peut entraîner une légère décoloration des grilles de cuisson. Si vous veniez à perdre les pieds en caoutchouc, la grille de cuisson endommagerait le plan profond.

Éléments du brûleur Wok en cuivr

- Quelques éléments du brûleur Wok sont en cuivre. Il est normal que la couleur du cuivre change. Ceci vient de l'emploi de hautes températures pendant la cuisson au wok.

Nettoyage éléments des brûleurs amovibles

• Nettoyez les éléments des brûleurs amovibles (wok y compris) avec un produit d'entretien doux et une éponge douce.
• En cas de tâches tenaces, laissez tremper les éléments dans une eau savonneuse chaude.
• Les éléments du brûleur ne peuvent pas être lavées dans le lavevaisselle. Les pièces risquent d'être attaquées par le produit vaisselle !
• N'utilisez jamais de poudre à récurer, ni d'éponges métalliques, ni d'objets pointus, ni de produits d'entretien agressifs.

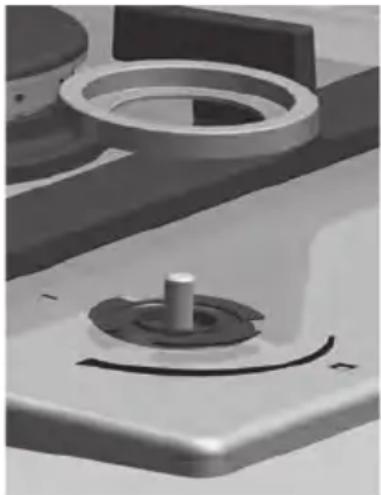

Nettoyage des rosaces et des boutons amovibles

- Les boutons et les rosaces fortement encrassés peuvent être démontés pour les nettoyer. Pour nettoyer les boutons et les rosaces, le mieux est d'utiliser un produit d'entretien non-agressif et un tissu doux. Vous enlèverez les boutons plus facilement en mettant un gant en caoutchouc !

Attention ! Evitez qu'il n'y ait trop d'eau autour des trous des boutons pendant le nettoyage.

- Lorsque vous réinstallez les rosaces, veillez à les glisser sous le joint d'étanchéité en silicone (voir l'illustration). Le joint de silicone a trois pattes de positionnement qui doit tomber sur le bord intérieur de la rosette.

Les cuvettes des brûleurs Keradur®

- Les cuvettes des brûleurs sont pourvues d'un revêtement Keradur unique. La laque spéciale, traitée anti-poussière, est équipée d'une garniture céramique qui facilite l'entretien et améliore grandement la durabilité des brûleurs.

- Il est préférable de nettoyer les cuvettes des brûleurs avec un produit d'entretien doux et un tissu doux.

Tableau

Touche marche/arrêt

La touche marche / arrêt des appareils HG....C peut indiquer un certain nombre de fonctions et de messages d'erreur.

SYMPTÔME ÉTAT SOLUTION
Les diodes du bouton ne s'allument pas.	L'appareil est désactivé. -
La diode verte du bouton reste allumée en permanence.	L'appareil est activé. -
La diode verte du bouton clignote.	Sécurité enfants. Vous pouvez de nouveau utiliser la plaque de cuisson normalement si vous maintenez la touche marche/ arrêt enfoncée pendant cinq secondes.
Les diodes rouge et verte du bouton clignotent en alternance.	Une erreur est survenue lors du rallumage.	Vérifiez que l'alimentation en gaz de la plaque de cuisson et/ou que les têtes de brûleur sont correctement positionnés. Placez tous les boutons sur 0 et procédez de nouveau à l'allumage.
La diode rouge du bouton clignote.	La plaque de cuisson est trop chaude.	Laissez la plaque de cuisson refroidir. Vous pouvez ensuite de nouveau utiliser la plaque de cuisson normalement.
La diode rouge du bouton reste allumée en permanence.	Une erreur est survenue au niveau du système électronique de la plaque de cuisson.	Prenez contact avec le service après-vente.

Tableau des pannes

Si l'appareil ne fonctionne pas bien, ceci ne veut pas dire forcément qu'il est en panne. Essayez de résoudre d'abord le problème vous même à l'aide de tableau ci-dessous ou consulter le site Internet 'www.atagservice.nl' pour obtenir de plus amples informations.

PANNE CAUSE SOLUTION
Odeurs de gaz dans les alentours de l’appareil.	Le branchement de l’appareil fuit.	Fermez le robinet principal du gaz. Prenez contact avec votre installateur.
Un brûleur ne s’allume pas. Le branchement n’a pas été effectué.Fusible a sauté/fusible dans l’armoire électrique est déconnecté.Bougie sale/humide.Les éléments du brûleur n’ont pas été correctement assemblés.Eléments du brûleur sales/humides Robinet du gaz principal est fermé.Panne dans le réseau de distribution du gaz.Réservoir/bouteille pour le gaz est vide.	Effectuez le branchement de l’appareil.Placez un nouveau fusible ou réenclenchez le fusible automatique.Nettoyez/séchez la bougie.Assemblez les éléments du brûleur via les cames de centrage.Nettoyez/séchez les éléments du brûleur. Veillez ici à ce que les trous d’émission soient ouverts.Ouvrez le robinet principal du gaz.Informez-vous auprès de votre fournisseur en gaz.Branchez une nouvelle bouteille de gaz ou remplissez le réservoir.
Un brûleur ne s'allume pas. Type de gaz utilisé est incorrect.La pression sur la touche de commande n'est pas assez forte (s'applique uniquement aux versions B, pour les appareils avec sécurité électronique, reportez-vous au tableau de la touche marche/ arrêt).	Contrôlez si le gaz utilisé est approprié pour l'appareil. Si ce n'est pas le cas, prenez contact avec votre installateur.Appuyez sur la touche de commande forte entre la position haute et basse. Lors de la première utilisation, l'arrivée du gaz peut prendre un certain temps.
Le brûleur ne brûle pas de manière uniforme.	Les éléments du brûleur n'ont pas été correctement assemblés.Eléments du brûleur sales/humides.Type de gaz utilisé est incorrect.	Assemblez les éléments du brûleur via les cames de centrage.Nettoyez/séchez les éléments brûleur. Veillez ici à ce que les trous d'émission soient ouverts.Contrôlez si le gaz utilisé est approprié pour l'appareil. Si ce n'est pas le cas, prenez contact avec votre installateur.
Le brûleur s'éteint après allumage.	La pression sur la touche de commande n'est pas assez forte (s'applique uniquement aux versions B, pour les appareils avec sécurité électronique, reportez-vous au tableau de la touche marche/ arrêt)	Appuyez sur la touche de commande au moins pendant 5 sec.

Généralités

Attention!

• Installateur agréé est autorisé à brancher cet appareil !
- Le type de gaz et le pays auxquels l'appareil est destiné sont mentionnés sur la plaque d'identification.
- C'est un appareil appartenant à la classe 3.

Raccordement du gaz

• Le branchement au gaz doit satisfaire aux prescriptions nationales et locales.
• Nous recommandons de brancher la plaque de cuisson au moyen d'un câble fixe.
• Le branchement au moyen d'un cordon de sécurité destiné à cet effet est également autorisé.
• Derrière un four, il faut utiliser un tuyau entièrement en métal.

Attention!

• Un cordon de sécurité ne peut être cassé ni toucher les parties mobiles du meuble de cuisine.
• Dans tous les cas, il convient de placer un robinet de raccordement dans un endroit facilement accessible.
• Avant d'utiliser l'appareil, contrôlez l'étanchéité des raccordements avec du savon.

Branchement électrique

230V - 50Hz - 1.1 VA (pour l'appareil ..B)

230V - 50Hz - 5.1 VA (pour l'appareil ..C)

• Le branchement électrique doit satisfaire aux prescriptions nationales et locales.
  • La fiche et la prise de courant doivent toujours être accessibles.
• Pour le branchement fixe, veillez à ce que le câble d'alimentation soit muni d'un interrupteur omnipolaire avec une distance de contact d'au moins 3 mm.
• L'appareil ne doit pas être raccordé au réseau électrique via une fiche multiple ou une rallonge. La sécurité d'utilisation de l'appareil ne peut alors plus être garantie.

Attention!

• Cet appareil doit être mis à la terre.
• Confiez uniquement les travaux d'installation, d'entretien et de réparation à des spécialistes agréés par le fabricant, faute de quoi la garantie s'annule.

L'appareil doit être déconnecté du réseau lors des travaux d'installation, d'entretien et de réparation. L'appareil est déconnecté du réseau lorsque :

• l'interrupteur principal de l'installation de la maison est désactivé ou
• le fusible de l'installation de la maison est desserré ou
• la fiche est retirée de la prise électrique.

Les pièces défectueuses doivent uniquement être remplacées par des pièces d'origine Atag. Il s'agit des seules pièces pour lesquelles Atag peut garantir le respect des exigences de sécurité.

Encastrement

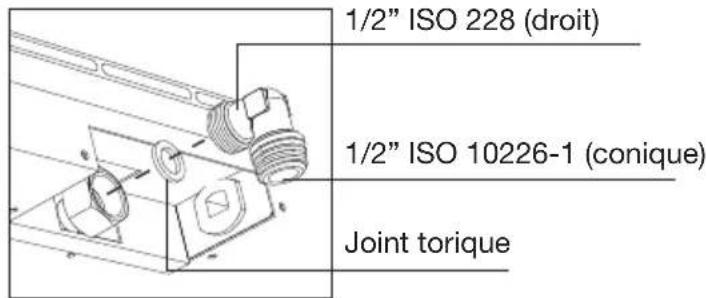

Préparation de la plaque de cuisson

1. Montez le coude livré sur le raccordement de gaz de l'appareil.

1/2" ISO 228 (droit) 1/2" ISO 10226-1 (conique) Joint torque

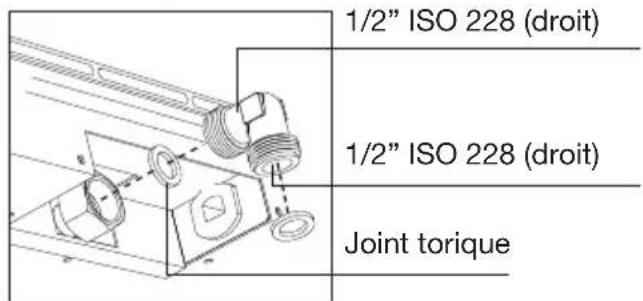

Seulement pour la France :

1/2" ISO 228 (droit) 1/2" ISO 228 (droit) Joint torique

Scier un trou dans le plan de travail

1. Sciez le trou dans le plan de travail. Effectuez cette opération avec précision (voir dimensions hors tout).
2. Si le plan de travail est réalité en bois synthétique, traiter les côtés latéraux avec un vernis d'étanchéité, afin d'eviter que le plaque ne se déforme suite à la absorption d'humidité.

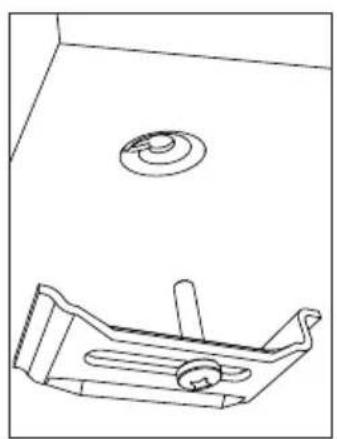

Points de fixation des étriers de montage

Pour les points de fixation des étriers de montage, reportez-vous à l'emplacement 1* dans les illustrations avec dimensions d'encastrement, à partir de la page 24.

Trou de vis pour étrier de montage Plans de travail minces Plans de travail épais

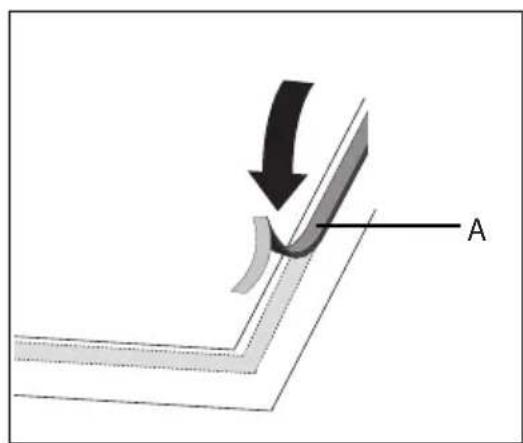

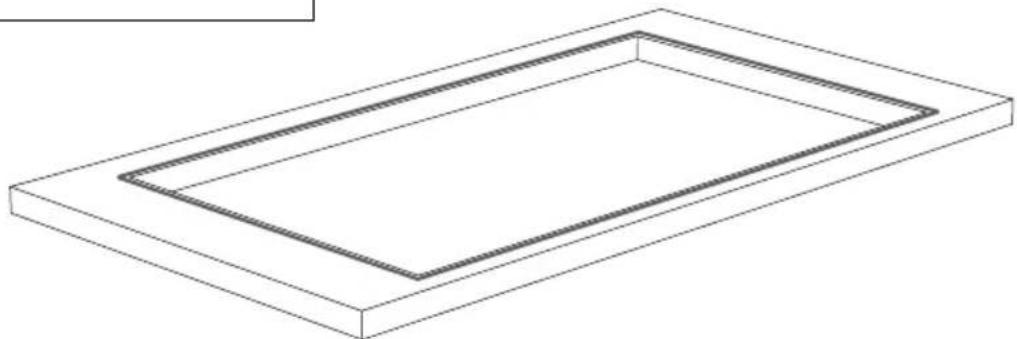

Bande d'étanchéité

1. Enlevez le film de protection de la bande d'étanchéité (A), puis collez la bande sur le bord du plan de travail.

A

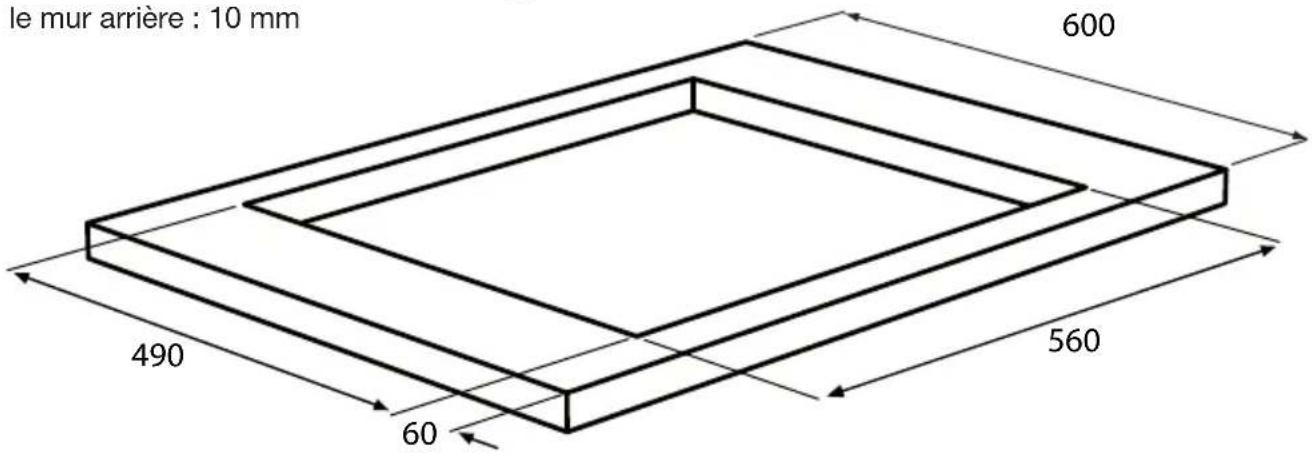

distance minimale entre l'arrière de l'appareil et le mur arrière : 10 mm

le mur arrière : 10 mm 600 490 60 560

avant 1* 1* 20 G1/2" 1* 1* 480 550

Dimensions hors HG7711B/C

distance minimale entre l'arrière de l'appareil et le mur arrière : 10 mm

Dimensions hors HG7792B/C

distance minimale entre l'arrière de l'appareil et le mur arrière : 10 mm

distance minimale entre l'arrière de l'appareil et le mur arrière : 10 mm 900 526 43 avant 600 490 860 60 avant 1* 515 G1/2" 850 480 1* 1*

Dimensions hors HG97..B/C

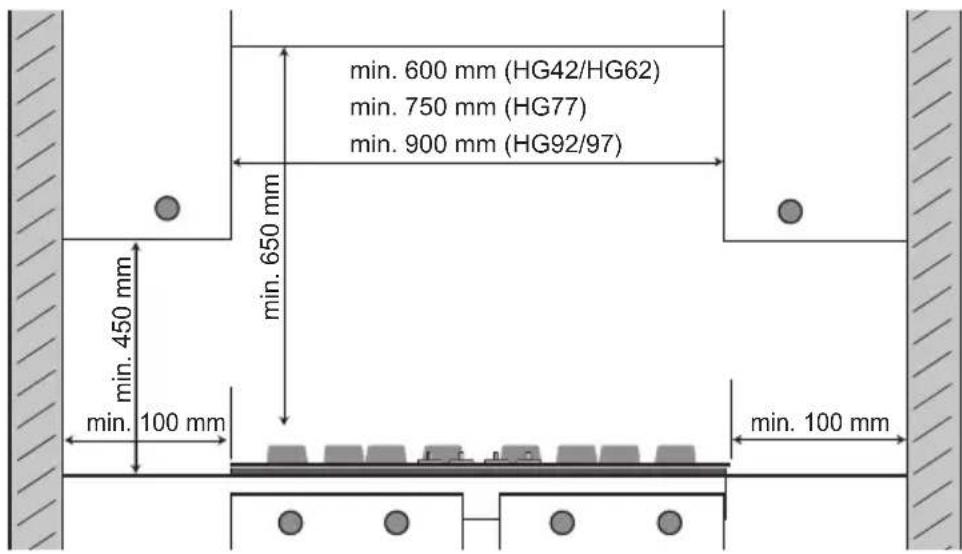

Espace libre qui est nécessaire autour

Une plaque de cuisson dégage de la chaleur. Observez un espace suffisant pour les matériaux craignant la chaleur. Attention aussi aux matériaux qui peuvent se décolorer (comme l'acier inoxydable).

- Le dessous de la plaque de cuisson chauffe. Ne rangez pas d'objets inflammables dans un tiroir si celui-ci a été installé directement sous la plaque de cuisson.

Placez l'appareil et effectuez les connexions

1. Placez l'appareil dans le plan de travail. Fixez-le à l'aide des étriers de montage livrés et vissez.
2. Établissez le raccordement de gaz.
3. Contrôlez si le raccordement est étanche au gaz en utilisant une eau savonneuse.
4. Connectez l'appareil au réseau électrique.

Données pour le gaz

	G25/25 mbar	G20/20 mbar	G25/20 mbar	G30/29 mbar	G31/29 mbar	G31/36 mbar	G30/50 mbar	G31/50 mbar	G31/67 mbar
Type de brûrleur	(kW) (kW)	(kW) (kW)	(kW / g/h)	(g/h)	(kW / g/h)	(kW / g/h)	(kW / g/h)	(kW / g/h)	(kW / g/h)
à Ralenti	1.00 1.00	0.90 0.90	/ 65 0.79	/ 57 0.90	/ 65 1.00 / 72	0.88 / 63	1.00 / 72
Normal 2	.00 2.00	1.80 1.60 /			1.41 / 101	1.60 / 115	2.00 / 144	1.76 / 127	2.00 / 144
				115
Puissant	3.00 3.00	2.70 2.30 /			2.02 / 146	2.30 / 166	2.70 / 194	2.38 / 171	2.70 / 194
				166
Wok 4.50	4.50 4.50	3.50 /			3.08 / 222	3.50 / 252	4.00 / 288	3.52 / 253	4.00 / 288
				252

Adaptation de l'appareil à un autre type de gaz

Cet appareil est configuré pour le gaz naturel (G25/25 ou G20/20). Cet appareil peut être adapté à d'autres types de gaz et d'autres pressions au moyen d'un kit de conversion. Vous pouvez commander ce kit après du service commercial et du service après-vente. Les instructions de conversion sont fournies avec le kit.

Mise au rebut de l'appareil et de l'emballage

L'emballage de l'appareil est recyclable. Peuvent être utilisés :

• le carton ;
  paper
  • le film en polyéthylène (PE) ;
• le polystyrène sans CFC (mousse dure PS) ;
  • polypropylene tape (PP).

Evacuez ces matériaux correctement et conformément aux dispositions administratives.

Pour rappeler l'obligation d'éliminer séparément les appareils électroménagers, le produit porte le symbole d'un caisson à ordures barré. Au terme de son utilisation, le produit ne doit pas être éliminé avec les déchets urbains. Le produit doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou auprès des revendeurs assurant ce service.

Éliminer séparément un appareil électroménager permet d'éviter les retombées négatives pour l'environnement et la santé dérivant d'une élimination incorrecte, et permet de récupérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources.

Caractéristiques techniques

La valeur totale de raccordement, la tension exigée et la fréquence sont indiquées au-dessous de l'appareil sur la plaque d'identification de l'appareil.
