HG6011KF - Cuisinière Atag - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Cuisinière
Nombre de foyers	4 foyers
Type de cuisson	Gaz
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	Environ 50 kg
Matériau de la surface	Émail
Type de four	Four à gaz
Capacité du four	60 litres
Fonctionnalités de sécurité	Système d'arrêt de gaz
Consommation énergétique	Classe énergétique A
Entretien	Nettoyage facile grâce à la surface émaillée
Accessoires inclus	Grilles et plaques de cuisson
Garantie	2 ans

FOIRE AUX QUESTIONS - HG6011KF Atag

Comment allumer la cuisinière Atag HG6011KF ?

Pour allumer la cuisinière, tournez le bouton de commande de la zone de cuisson souhaitée dans le sens des aiguilles d'une montre jusqu'à la position d'allumage. Assurez-vous que le gaz est bien ouvert.

Que faire si la flamme de la cuisinière s'éteint ?

Si la flamme s'éteint, fermez immédiatement le robinet de gaz et attendez quelques minutes avant d'essayer de rallumer la cuisinière. Vérifiez également que la zone de cuisson est propre et que rien n'entrave l'arrivée du gaz.

Comment nettoyer la surface de la cuisinière ?

Utilisez un chiffon doux et un nettoyant non abrasif pour essuyer la surface de la cuisinière. Évitez les éponges abrasives qui pourraient rayer la surface.

La cuisinière ne chauffe pas, que faire ?

Vérifiez que le gaz est bien ouvert et que la flamme est allumée. Si le problème persiste, il pourrait y avoir une panne de l'allumeur ou un problème de connexion au gaz, contactez un technicien.

Comment régler la température de cuisson sur la cuisinière ?

Pour régler la température, tournez simplement le bouton de commande de la zone de cuisson dans le sens des aiguilles d'une montre pour augmenter la chaleur ou dans le sens inverse pour la diminuer.

Est-ce que la cuisinière Atag HG6011KF nécessite un entretien particulier ?

Il est recommandé de nettoyer régulièrement les grilles et les foyers pour éviter l'accumulation de résidus. Un entretien annuel par un professionnel est également conseillé pour garantir un fonctionnement optimal.

Que faire si un bouton de la cuisinière est coincé ?

Essayez de libérer le bouton doucement en le tournant lentement. Si cela ne fonctionne pas, évitez d'utiliser la force et contactez le service client pour obtenir de l'aide.

La cuisinière émet une odeur de gaz, que dois-je faire ?

Si vous sentez une odeur de gaz, fermez immédiatement le robinet de gaz, ouvrez les fenêtres pour ventiler, et évacuez les lieux. Ne tentez pas d'allumer un appareil et contactez les services d'urgence.

MODE D'EMPLOI HG6011KF Atag

français page 16 BE FR CH LU

Diamètre injecteur et capacité mesuré à P.C.S.

En cas de combinaison avec four encastrable Avec panneau de commande

2 3 5 1 4 6 3 2 1 4

HG60..K/HG60..G

Introduction

Ce manuel est un aperçu des possibilités offertes par cet appareil. Il vous fournira des renseignements précieux sur le plan de la sécurité et de l'entretien ainsi que des conseils en matière d'environnement et d'économie d'énergie.

Conservez le mode d'emploi et les directives d'installation. Ainsi, un éventuel prochain usager de l'appareil pourra en profiter.

Bon cuisson!

Table des matières

■ Description de l'appareil ..... 17

■ Sécurité .... 18 - 19

Avant la première utilisation .....18

Précautions particulières ..... 19

■ Fonctionnement ....19

Allumage 19

Application 20

Casseroles 20

Enlèvement de l'emballage 20

Entretien 20

Nettoyage 20

- Installation 21

■ Encastrement 22

■ Spécifications techniques .....23

Description de l'appareil

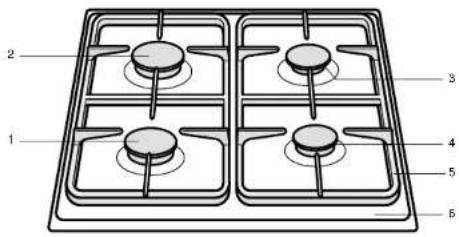

HG40..K/ HG40..G

1 – bouton de commande pour brûleur rapide 1
2 – bouton de commande pour brûleur rapide 2
3 – bouton de commande pour brûleur auxiliair 3
4 – bouton de commande pour brûleur semi-rapide 4
5 – supports pour casseroles émaillés
6 – plaque d'égouttement émaillée ou en acier inoxydable

Symboles des boutons:

0 fermé

grande flamme
▲ petite flamme
* allumage électrique

Description de l'appareil

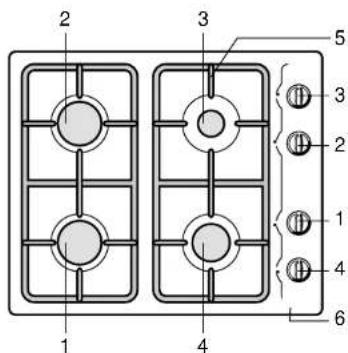

HG60..K/HG60..G

1 – bouton de commande pour brûleur rapide 1
2 - bouton de commande pour brûleur rapide 2
3 – bouton de commande pour brûleur auxiliair 3
4 – bouton de commande pour brûleur semi-rapide 4
5 – supports pour casseroles émaillés
6 – plaque d'égouttement émaillée ou en acier inoxydable

Cet appareil est conformé aux prescriptions de la directive

89/336/CEE en matière de compatibilité électromagnétique.

Avant la première utilisation

• Cet appareil ne peut être installé que par un technicien gazier agréé.
• Utilisez seulement l'appareil en cas d'encastrement correct. En cas de mauvaise installation, la garantie ne couvre pas les dommages causés à l'appareil.
  Lors d'une réparation ou d'un nettoyage, l'alimentation électrique et en gaz de l'appareil doivent être coupées. Otez la fiche de la prise ou placez le commutateur du compteur électrique dans la position zéro (plaques de cuisson au gaz avec allumage électrique). Fermez le robinet de gaz de la conduite d'alimentation.
• Cet appareil de cuisson a été conçu pour un usage ménager. Ne l'utiliser que pour la cuisson des aliments.
  ■ Lors de la cuisson, la plaque devient chaude. Eloignez les enfants de l'appareil.

- Les graisses et les huiles sont inflammables si la température de cuisson est trop élevée. Restez toujours sur place pendant la préparation de vos plats.

- Ne pas utiliser l'appareil pour chauffer la cuisine. L'atmosphère deviendra humide

- Lors de leur utilisation, les appareils à gaz produisent de la chaleur et de l'humidité dans la pièce où ils sont installés.

S'assurer que la pièce est suffisamment ventilée : maintenir ouverts les orifices

naturels de ventilation. En cas d'utilisation prolongée de la table de cuisson, une ventilation supplémentaire peut s'avérer nécessaire: ouvrir par exemple une fenêtre.

- Il est interdit d'utiliser les brûleurs sans casseroles. Ne déposez jamais de bacs en aluminium ou en plastique sur les brûleurs.

- Soyez prudent avec les cordons des appareils électriques (mixeur, par ex.). Ceux-ci ne doivent pas entrer en contact avec les brûleurs chauds.

La partie inférieure de plaque de cuisson à encastrer chauffe. Veillez à ne pas mettre d'objets en plastique ou risquant de prendre feu dans le tiroir qui se trouve éventuellement sous l'appareil.

- Avant d'installer l'appareil, contrôlez si le type de gaz et la pression du gaz sont les mêmes que ceux qui se trouvent indiqués sur la plaque du modèle.

Précautions particulières

Nettoyage immédiat

- Eliminer immédiatement les restes d'aliments comme le chou rouge, la compote de pomme et la rhubarbe. En restant sur l'émail ou l'acier inoxydable, ils risquent de les décolorer.

Email brûlé

- Le support pour casseroles est fortement chauffé par les brûleurs à gaz. Après un certain temps, l'émail du support peut brûler. Cela est impossible à éviter et n'est donc pas couvert par la garantie.

Capuchons de brûleur

Contrôlez régulièrement la position exacte des capuchons de brûleur sur les réceptacles des brûleurs : une position incorrecte peut engendrer un mauvais allumage, une combustion nuisible ou des dégâts aux capuchons.

Allumage

HG40..G/HG60..G

Poussez et tournez vers la gauche le bouton de commande et allumez le brûleur au moyen d'une allumette. La flamme peut être réglée progressivement de la position forte à la position faible.

HG40..K

Pressez le bouton du brûleur et tournez-le vers la gauche jusqu'à la position ▶Des étincelles sont produites au dessus du brûleur qui s'allume. Si après plusieurs tentatives, le brûleur ne s'allume pas, contrôlez la position correcte du capuchon du brûleur.

HG60..K

Tournez le bouton de commande sur la position souhaitée, entre le maximum et la position basse. Appuyez sur le bouton de commande. Le brûleur va s'allumer.

Casseroles

Le diamètre de casserole recommandé sont : brûleur rapide ....au moins 24 cm. brûleur semi-rapide ....au moins 20 cm. auxiliair ....au moins 14 cm.

Incorrect : Une grande quantité de chaleur se dégage le long de la casserole.

Correct : La chaleur est répartie de manière régulière sur la surface inférieure de la casserole.

Conseil

Mettez le couvercle sur la casserole et vous économiserez ainsi jusqu'à 50% d'énergie. Les casseroles propres diffusent mieux la chaleur.

L'emballage et l'appareil

L'emballage de l'appareil est recyclable.

Il contient :

-du carton ;

- une feuille de polyéthylène (PE) ;

- du polystyrène exempt de CFC (mousse dure de PS).

Eliminer ces matériaux de façon adéquate et conformément à la réglementation en vigueur dans votre commune.

L'administration communale vous informera des moyens adéquats de vous débarrasser de vos anciens appareils ménagers.

Nettoyage

Journalier : Nettoyer l'appareil avec de l'eau additionnée de produit à vaisselle ou avec un nettoyant universel. Ne pas utiliser trop d'eau; elle risque de pénétrer dans le brûleur ou l'orifice de ventilation.
- Taches rebelles sur l'émail s'enlèvent avec un abrasif liquide ou une éponge-grattoir synthétique. N'utilisez jamais de poudre abrasive ou de détergents agressifs et d'éponges abrasives vertes.
- Eliminez les tâches tenaces sur l'acier inoxy-dable à l'aide d'un produit d'entretien spécial pour l'acier inoxydable. Nettoyez toujours en respectant la structure de l'acier inoxydable. De cette manière, vous évitez la création de points brillants. Si les tâches ne s'éliminent pas, nettoyez la plaque de cuisson avec le produit d'entretien HG pour gril & four. Nettoyez toujours entièrement le bac collecteur pour éviter "tout écart de couleur". Terminez toujours l'entretien en utilisant un produit d'entretien/d'apprêt pour l'acier inoxydable.
- Les éponges à récurer contiennent des abrasifs qui peuvent griffer l'acier inoxydable. L'acier inoxydable est pourvu d'une structure. En cas récurage ou de polissage, des tâches (brillantes) peuvent se présenter sur la surface. Ces dommages ne sont pas couverts par la garantie.

Attention :

Ne jamais plonger les chapeaux brûlants dans l'eau froide. La baisse brutale de température risque d'abîmer l'email.

Installation

Généralités

Cet appareil ne peut être installé que par un technicien gazier agréé.

Attention :

Cet appareil n'est pas relié à une hotte. Veillez donc à assurer une ventilation suffisante.

Branchement électrique (uniquement pour les appareils avec allumage électrique) 230 V - 50 Hz

■ Le branchement électrique doit satisfaire aux prescriptions nationales et locales.
- La fiche et la prise de courant doivent toujours être accessibles.
Pour le branchement fixe, veillez à ce que le câble d'alimentation soit muni d'un interrupteur omnipolaire avec une distance de contact d'au moins 3 mm.

Raccordement du gaz RC 3/8" (ISO 7/1-RC 3/8)

■ Le branchement au gaz doit satisfaire aux prescriptions nationales et locales. Elles stipulent notamment que :

– seuls les appareils agréés peuvent être utilisés ;
– seule l'utilisation d'un tuyau entièrement en métal est autorisée à l'arrière d'un four à encastrer et sous la plaque de cuisson.

Attention :

Le type de gaz et le pays auxquels l'appareil est destiné sont mentionnés sur la plaque d'identification.

- Nous recommandons de brancher la plaque de cuisson au moyen d'un tuyau fixe. Le branchement au moyen d'une manche à gaz de sécurité destinée à cet effet est également autorisé. Dans tous les cas, il convient de placer un robinet de raccordement dans un endroit facilement accessible, par exemple dans une armoire de cuisine placée à proximité.

Attention :

Un tuyau de sécurité en métal ne doit pas être coupé, ni entrer en contact avec des éléments mobiles du meuble de cuisine.
- Avant d'utiliser l'appareil, contrôlez l'étanchéité des raccordements avec du savon.

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

Encastrement

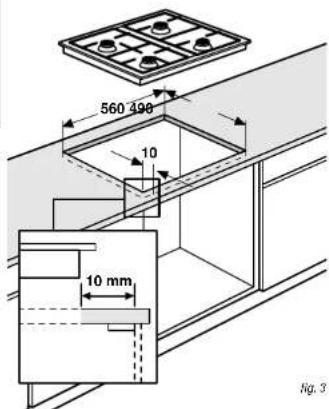

1. Pratiquer la découpe dans le plan de travail. Veiller à laisser suffisamment d'espace sur le(s) côté(s) et à l'arrière.

560 498 10 10 mm Fig. 3

Attention :

• Les dimensions de découpe à l'avant de 10 mm sont mesurées à partir du centre de l'armoire (armoire avant sans porte).
• Ménager un évidement dans la paroi latérale de l'élément pour la conduite de gaz.
• Insérer la table de cuisson dans la découpe.
• Fixer la table de cuisson.

1. La raccorder au gaz. Contrôler une fuite éventuelle du gaz avec de l'eau savonneuse (voir "Raccordement du gaz").
2. Effectuer le branchement électrique (voir "Branchement électrique").
3. Vérifier le bon fonctionnement de l'appareil.

L'encastrement combiné à un four à encastrer se trouve décrit dans la consigne d'installation du four.

Attention :

- La partie inférieure de plaque de cuisson à encastrer chauffe. Veillez à ne pas mettre d'objets en plastique ou risquant de prendre feu dans le tiroir qui se trouve éventuellement sous l'appareil.

Spécifications techniques (aussi voir table au couverture)

Type de plaque de cuisson HG40..G HG40..K HG60..K
Alimentation électrique :
Cordon de branchement à 3 conducteurs
Branchement AC 230 V - 50Hz - 0,6 VA
Allumage électrique intégrédans les boutons
Gaz :
Raccordement G3/8"
Dimensions de l'appareil :
580x67x510 mm (lxhxp)
580x45x510 mm (lxhxp)
Dimensions du renfoncement :
560x490 mm (lxp)

1 2 3 4 5 6

HG40..K/HG40..G
