| Marque | Güde |
| Modèle | GRP 50E |
| Type de produit | Plaque vibrante |
| Numéro de commande | 55576 |
| Type de moteur | Moteur essence à 4 temps |
| Puissance nominale | 4,1 kW (5,5 PS) |
| Cylindrée | 196 cm³ |
| Carburant | Essence sans plomb |
| Capacité du réservoir | 2,5 L |
| Huile moteur recommandée | 10W-40 (0,6 L) |
| Huile excentrique recommandée | 15W-40 |
| Fréquence de vibration | 5210 / min |
| Vitesse d'avancement | 20 m/min |
| Matériaux compactables | Sable, gravier, ballast, gravillon, asphalte, matériaux mixtes ; avec bande caoutchouc : pavés, briques |
| Protection auditive | Requise |
| Type de filtre à air | Papier |
| Nettoyage du filtre à air | Air comprimé uniquement ; ne pas utiliser d'eau |
| Filtre à essence | Oui |
| Écartement de la bougie d'allumage | 0,6 - 0,8 mm |
| Garantie | 12 mois (usage professionnel) / 24 mois (consommateur) |
| Dispositif de transport | Oui |
FOIRE AUX QUESTIONS - GRP 50E Güde
Questions des utilisateurs sur GRP 50E Güde
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Plaque vibrante au format PDF gratuitement ! Retrouvez votre notice GRP 50E - Güde et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GRP 50E de la marque Güde.
MODE D'EMPLOI GRP 50E Güde
Veuillez lire avec soin le mode d'emploi avant la mise en service

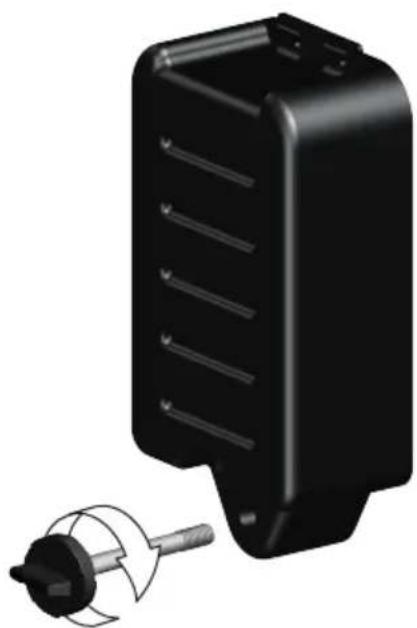

EN Paper filter to be cleaned with compressed air only! Never use water! FR Nettoyez le filtré en papier uniquement avec de l'air comprime! N'utilisez jamais de l'eau! IT Pulire il filtro di carta solo con aria compressa! Mai utilizzato l'acqua! NL Papieren filter slechts met perslucht schoonmaken! Nooit water gebruiken!
CZ Papirový filtr vyčistěte pouze tlačovým vzduchem! Nikdy nepoužívejte vodu! SK Papierový filter vyčistite iba tlačovým vzduchom! Nikdy nepoužívajte vodu! HU A papírszűrőt csak nyomatelevenél tisztítják! Sose használjon vizet! PL Filtr papierowy czyscic tylko sprzetym powietrzem! Nigdy nie uzywaj wody! ES Limpie el filtro de papel solo con aire comprimido! Nunca use agua!
| Plaque vibrante GRP 50E | |
| N° de commande 55576 | |
| Type de moteur Moteur à deux | |
| Puisance nominale 4,1 kW / 5,5 PS | |
| Cylindrée 196 cm | |
| Volume du réservoir Essence sans plomb 2,5 l | |
| Huile de moteur 10W-40 0,6 l | |
| Huile excentrique 15W-40 | |
| Nombre de vibrations par minute 5210 / min | |
| Vitesse de déplacement 20 m/min | |
| Pression de compactagemax. | |
| Plaque de travail | |
| Dimensions totales | |
| Poids | |
| Données relatives au bruit | |
| Niveau de pression acoustique \( L_{pA}^{1)} \) | |
| Niveau de puissance acoustique mesuré \( L_{WA}^{1)} \) | |
| Niveau de puissance acoustique garanti \( L_{WA} \) | |
| Mesuré selon EN ISO 3744, 2000/14/EG+ 2005/88/EG; \( ^{1)} \)Incertitude K = 2,21 dB (A) | |
| Portez une protection auditive! | |
| Données relatives aux vibrations | |
| Valeurs totales d'oscillation (Somme vectorielle des trois directions) constatées de façon correspondante EN 500: | |
| Valeur d'émission vibratoire \( a_h \) | |
| Incertitude K = 1,5 m/s2 | |
AVERTISSEMENT: Le niveau réel des vibrations peut différer de la valeur indiquée dans ces consignes en fonction du type et du mode d'utilisation.
Le niveau des vibrations peut être utilisé pour la comparaison des appareils électriques.
Convient également pour l'examen préalable de la charge par vibrations.
Pour estimer de manière exacte la charge par vibrations pendant une certaine durée de travail, il faut également tenir compte des temps d'arrêt ou de marche à vide de l'appareil. Cela peut entraîner une réduction sensible du volume de charge par vibrations sur la durée totale de travail.
Définir les mesures de sécurité supplémentaires relatives à la protection de l'utilisateur contre les effets des vibrations, telles que : entretien technique des outils électriques et appareils, maintien en la chaleur des mains, organisation du travail.
Lisez attentivement ce mode d'emploi avant la première utilisation de l'appareil et
assurez-vous de l'avoir bien compris. Familiarisez-vous avec les éléments de commande et l'utilisation correcte de l'appareil. Respectez toutes les consignes de sécurité figurant dans le mode d'emploi. Comportez-vous de façon responsable vis-à-vis des autres personnes.
L'utilisateur est responsable des accidents et dangers vis-à-vis des autres personnes.
Si vous avez des doutes en ce qui concerne le branchement et l'utilisation de l'appareil, contactez le service clients.
L'appareil peut être utilisé uniquement par des personnes de plus de 18 ans, exception faite des adolescents manipulant l'appareil dans le cadre de l'enseignement professionnel sous la surveillance du formateur.
Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) avec capacités physiques, sensorielles ou psychiques réduites ou avec des connaissances ou expérience insuffisantes.
Veillez à ce que les enfants ne jouent pas avec l'appareil.
Utilisation conforme à la destination
La plaque vibrante est exclusivement destinée au compactage de petites et moyennes surfaces, petites fondations, terrasses, trottoirs et allées avec les matériaux suivants:
Sable, Gravier, Ballast, Gravillon, Asphalte, Matériaux mixtes faiblement liants
Avec bande en caoutchouc : Pavés, Briques
La machine ne peut être utilisée que sur des chantiers dont les conditions de fonctionnement permettent une utilisation appropriée de machines.
Placez toujours l'appareil sur une surface droite et solide. Veillez à ce que l'appareil ne bascule pas, ne glisse pas ou ne tombe pas pendant son fonctionnement.
Maintenez toujours une distance suffisante par rapport au bord de cavités et de talus.
L'appareil ne doit pas être utilisé dans une pente.
Ne travailliez jamais avec l'appareil dans un environnement avec risque d'explosion, contenant des liquides, gaz ou poussières inflammables.
L'appareil ne doit pas être utilisé dans des tranches profondes (>1,5m), des tunnels ou des grottes.
La zone à traiter doit être exempte de câbles électriques et conduites de gaz ou d'eau qui pourraient être endommagées en raison des vibrations.
Le fabricant décline toute responsabilité en cas de non-respect des règles en vigueur et des dispositions indiquées dans ce mode d'emploi.
L'appareil ne doit être utilisé que dans un état technique parfait, en tenant compte de toutes les indications de sécurité.
Le fonctionnement de la machine a lieu selon l'appreciation et sous la propre responsabilité de l'opérateur.
Risques résiduels
Malgré l'utilisation correcte et le respect de toutes les règles de sécurité, des risques résiduels peuvent subsister.
Risque d'incendie!
Ne faites jamais fonctionner l'appareil à proximité des matières légèrement inflammables.
Le carburant est hautement inflammable.
Conservez le carburant uniquement dans des récipients adaptés.
Ravitailliez toujours à l'extérieur, jamais à proximité de flammes ou cigarettes allumées.
Ravitailliez uniquement lorsque le moteur est éteint. Ravitailliez avant de mettre l'appareil en marche. Il est interdit de ravitailler ou d'ouvrir le réservoir lorsque le moteur est en marche ou encore chaud.
Après l'utilisation, laissez l'appareil refroidir au moins 10 minutes avant de ravitailler en carburant.
Veillez à ne pas faire déborder le carburant. Si le carburant déborde, il est interdit de mettre le moteur en marche. Nettoyez l'endroit souillé et évitez tout essai de mise en marche tant que les vapeurs de carburant ne sont pas évacuées.
Resserrez tous les capots et fermetures sur le réservoir à carburant et sur les conteneurs.
Videz le réservoir de carburant exclusivement à l'extérieur
Risque d'intoxication!
Les gaz d'échappement, les carburants et produits de graissage sont toxiques. La respiration des gaz d'échappement peut être mortelle!
Ne faites pas fonctionner l'appareil dans un espace fermé où peuvent s'accumuler les gaz dangereux de l'oxyde de carbone.
Risque d'explosion!!
L'essence et les vapeurs d'essence sont légèrement inflammables ou explosives.
Ne travailliez jamais avec l'appareil dans un environnement avec risque d'explosion, contenant des liquides, gaz ou poussières inflammables.
Ravitailliez uniquement lorsque le moteur est éteint. Ne stockez aucun carburant à proximité de l'appareil.
Ne rangez jamais l'appareil avec l'essence dans le réservoir à l'intérieur d'un bâtiment où les vapeurs d'essence pourraient rentrer en contact avec le feu ouvert ou les étincelles.
Endommagement de l'audition.
Un séjour prolongé à proximité immédiate de l'appareil en service peut endommager l'audition. Portez une protection auditive!
Risque de contusions
Tenir les mains et les pieds à distance des pièces mobiles. Portez des chaussures de sécurité avec pointes en acier!
Atteinte à la santé résultat des vibrations mains et bras en cas d'utilisation prolongée d'appareil ou lorsque l'appareil n'est pas directement dirigé et évalué.
Les systèmes d'amortissement des vibrations ne garantissant pas la protection contre la maladie de Raynaud ou le syndrome du canal carpien. Par conséquent, en cas d'utilisation régulière de l'appareil, il est nécessaire de surveiller attentivement l'état des doigts et des poignets. En cas d'apparition des signes des maladies citées ci-dessus, consultez immédiatement un médecin. Afin de réduire le risque de la maladie de Raynaud, maintenez vos mains au chaud et faites des pauses régulières.
Risque de brûlure!
Certaines pièces de l'appareil chauffent fortement pendant le fonctionnement. Ne touchez pas les pièces chaudes, telles que moteur et amortisseur de bruit. Le contact avec les parties chaudes peut provoquer des brûlures. Veuillez respecter les mises en garde figurant sur l'appareil.
Conduite en cas d'urgence
Effectuez les premiers gestes de secours et appelez rapidement les premiers secours. Protegez le blessé d'autres blessures et calmez-le. Si vous appelez les secours, fournissez les renseignements suivants: 1. Lieu d'accident, 2. Type d'accident, 3. Nombre de blessés, 4. Type de blessure
Avertissement
Lisez toutes les consignes et instructions de sécurité. Le non-respect des consignes indiquées ci-dessous peut entraîner une électrocution, un incendie et / ou des blessures graves. Conservez toutes les consignes et instructions de sécurité pour une utilisation ultérieure.
Éloignez les enfants et autres personnes à une distance de sécurité de l'appareil électrique. La distance de sécurité minimale s'élève à 5 metres.
Maintenir les personnes présentes à une distance de sécurité par rapport à la zone de travail. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle.
Le port d'accessoires de protection personnels tels que masque respiratoire, chaussures de sécurité antidérapantes, casque de protection ou protection auditive, en fonction du type et de l'utilisation de l'appareil électrique, réduit le risque d'accidents.
Contrôlez le terrain sur lequel vous souhaitez utiliser l'appareil et éliminez les objets pouvant être accrochés et éjectés par la tondeuse
Un éclairage/conditions de lumière insuffisantes représentent un grand risque. Lors du travail avec l'appareil, veillez toujours à un éclairage suffisant ou à des conditions de lumière suffisantes.
Avant le début du travail, l'opérateur doit s'être familiarisé avec l'environnement de travail. Font partie de l'environnement de travail, par ex. les obstacles dans l'environnement de travail et de circulation, la portance du sol et la nécessaire sécurisation du chantier.
Pour une mise en marche en toute sécurité, l'utilisateur doit avoir connaissance des conditions d'utilisation des fonctions et positions de l'objet de commande et de l'affichage ou du compteur. Consultez les pages d'illustrations au début du manuel. Utilisez l'appareil uniquement en état parfait. Avant toute utilisation, réalisez un contrôle visuel. Contrôlez sur tous les dispositifs de sécurité, les éléments de commande électriques, les circuits électriques et contrôlez également l'état et le serrage des boulonnages. Remplacez éventuellement les pièces endommagées avant l'utilisation.
Il est interdit d'utiliser l'appareil si les dispositifs de protection sont défectueux ou endommagés. Remplacez les pièces usées ou endommagées.
Il est strictement interdit de démonter, modifier et retirer les dispositifs de protection placés sur la machine ou d'y placer des dispositifs de protection rangés.
Le réglage du moteur et de l'appareil ne doit pas être modifié.
Dans le cas contraire, l'utilisateur ou des personnes se trouvant à proximité pourraient subir de graves blessures et l'appareil pourrait être endommagé.
Les produits pétroliers ne doivent pas rentrer en contact avec la peau, les yeux et les vêtements.
Transport et stockage
Veuillez sécuriser l'appareil pendant le transport afin d'éviter qu'il glisse ou bascule.
Veillez à éviter des fuites de carburant ou d'huile lors du transport.
Pour transporter la machine, utilisez uniquement le dispositif de transport.
La capacité portante doit être adaptée au poids de l'appareil.
Il n'est pas permis de se tenir ou de travailler sous des charges suspendues.
Ne rangez pas l'appareil dans des pièces fermées immédiatement après le travail, laissez-le refroidir à l'extérieur.
Stockez l'appareil à un endroit sec. En cas de stockage prolongé, rangez l'appareil avec le réservoir vide.
Symboles
Attention!
Avertissement - surfaces chaudes! Risque de brûlure!
Avertissement : tension électrique dangereuse
Veillez à ce que personne ne se trouve dans la zone dangereuse. La distance de sécurité minimale s'élève à 5 mètres.
Pour réduire le risque de blessures, lisez la notice d'utilisation.
Portez une protection auditive! Portez des lunettes de protection!
Portez des gants de protection!
Portez des chaussures de sécurité avec pointes en acier!
Lentement
rapidement
Avant toute intervention sur l'appareil, arrêtez le moteur.
Défense de fumer, feu ouvert interdit.
Avertissement - risque de trébuchement.
Avertissement - éjection d'objets
Risque d'intoxication! Utilisez l'appareil uniquement à l'extérieur, jamais dans des pièces fermées ou mal ventilées.
Risque de contusions
Pour transporter la machine, utilisez uniquement le dispositif de transport.
Déposez les appareils électriques ou électroniques défectueux et / ou destinés à la liquidation au centre de ramassage correspondant.
Éliminer l'huile usagée en respectant les impératifs écologiques. Veillez à ce que les produits pétroliers ne pénètrent pas dans le sol.
symbole CE
Niveau de puissance acoustique garantie L_WA
Essence sans plomb
Entretien
Avant tout travail sur le moteur, arrêtez-le et retirez l'antiparasite de la bougie d'allumage. Attendez que l'appareil refroidisse.
Maintenez la machine et en particulier les orifices d'aération propres. Ne pulvérisez jamais d'eau sur l'appareil!
N'utilisez pas de dissolvants ou des liquides inflammables ou toxiques pour nettoyer les plastiques. Utilisez uniquement un chiffon humide.
Les réparations et travaux non décrits dans ce mode d'emploi doivent être effectués uniquement par un personnel qualifié/agréé.
Utilisez uniquement des accessoires et des pièces de rechange d'origine.
Avant toute utilisation, réalisez un contrôle visuel. Contrôlez sur tous les dispositifs de sécurité, les éléments de commande électriques, les circuits électriques et contrôlez également l'état et le serrage des boulonnages.
Seul un appareil régulièrement entretenu et réparé peut donner satisfaction. Un entretien insuffisant peut engendrer des accidents et des blessures.
En cas de besoin, vous trouvez la liste des pièces détachées sur les pages web www.guide.com.
Garantie
La durée de la garantie est de 12 mois en cas d'utilisation industrielle et de 24 mois pour le consommateur final. La période de garantie commence à courir à compter de la date d'achat de l'appareil.
La garantie concerne exclusivement les imperfections provoquées par le défaut du matériel ou le défaut de fabrication. En cas de réclamation pendant la durée de la garantie, il est nécessaire de joindre l'original du justificatif d'achat avec la date d'achat.
La garantie n'inclut pas une utilisation non conforme telle que surcharge de l'appareil, utilisation de la force, dommage par intervention étrangère ou objets étrangers. Le non-respect du mode d'emploi et du mode de montage ainsi que l'usure normale ne sont pas non plus inclus dans la garantie.
Informations importantes pour le client.
Nous vous informons que l'appareil doit être retourné pendant la durée de la garantie ou après la garantie dans son emballage d'origine. Cette mesure permet d'éviter efficacement tout dommage inutile lors du transport. L'appareil est protégé de façon optimale seulement dans l'emballage d'origine et son traitement continu est ainsi assuré.
Service
Avez-vous des questions techniques? Une réclamation? Vous avez besoin de pièces détachées ou d'un mode d'emploi? Nous vous aidons rapidement et sans paperasserie inutile par l'intermédiaire de nos pages Web www.guide.com dans la rubrique Service. Aidez-nous pour que nous puissions vous aider. Pour identifier votre appareil en cas de réclamation, nous avons besoin du numéro de série, du numéro de produit et de l'année de fabrication. Toutes ces informations se trouvent sur la plaque signalétique.
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 7904/700-51999
E-Mail: support@ts.guide.com
Élimination
Les piles usagées et les déchets d'équipements électriques et électroniques ne doivent pas être jetés avec les ordures ménagères. Les piles usagées et les déchets d'équipements électriques et électroniques doivent être collectés et éliminés séparément. Retirez les piles, accumulateurs et ampoules usagées des appareils avant de les jeter. Renseignez-vous auprès des autorités locales ou de votre revendeur sur les centres de recyclage et les points de collecte. En fonction de la réglementation locale, les détaillants peuvent être tenus de reprendre gratuitement les piles usagées et les déchets d'équipements électriques et électroniques. Contribuez à réduire la demande de matières premières en réutilisant et en recyclant vos piles et équipements électriques et électroniques usagés. Les piles usagées (en particulier les piles au lithium-ion) et les déchets d'équipements électriques et électroniques contiennent des matériaux précieux et recyclables qui peuvent avoir un impact négatif sur l'environnement et votre santé s'ils ne sont pas éliminés de manière écologique. Effacez les données personnelles éventuellement générées sur tout ancien appareil avant de le mettre au rebut.
Plan des révisions et de l'entretien
Les réparations et travaux non décrits dans ce mode d'emploi doivent être effectués uniquement par un personnel qualifié/agréé. Utilisez uniquement des accessoires et des pièces de rechange d'origine.
| Période d'entretien régulière Avant cha-que mise en marche | Après 1 mois ou 20 heures de fonctionnement | Après 3 mois ou 50 heures de fonctionnement. | Après 6 mois ou 100 heures de fonctionnement | Après 200 heures de fonctionnement | |
| Huile de moteur | Contrôle | ✓ | |||
| Remplacement | ✓ | ||||
| Huile excen-trique | Remplacement | ✓ | |||
| Tuyau d'essence Système d'échévement starter Démarreur à cable | Contrôle | ✓ | |||
| Filtre à air | Nettoyage | ✓ | |||
| Remplacement | ✓ | ✓ | |||
| Filtre à essence Nettoyage | ✓ | ||||
| Bougie d'allumage | Contrôle Nettoyage | ✓ | |||
Conseil: Afin d'assurer le fonctionnement fiable de l'appareil, nous recommandons d'utiliser l'additif dans le carburant et de procéder à 2-3 marches d'essai après une inutilisation prolongée.
Résolution d'une panne
| Panne | Cause | Suppression |
| Le moteur ne démarre pas. | Robinet d'essence fermé Vérifiez si le robinet d'essence et l'interrupteur marche/arrêt sont en position „ON" (Marche) | |
| Manque de carburant. Ravitailliez en carburant | ||
| Traction faible sur le démarreur Tirez fermement sur la corde de démarrage | ||
| Mauvais carburant, stockage sans vidage du réservoir d'essence, mauvais type d'essence | Videz le réserveir de carburant et le carburateur, versez de l'essence fraîche | |
| Bougie d'allumage encrassée (restes de charbon sur les électrodes), distance des électrodes trop importante | Nettoyez la bougie, contrôlez la valeur thermique de la bougie ou remplacez-la, réglez à 0,6 - 0,8 mm | |
| La bougie d'allumage est humide à cause de l'essence (moteur noyé). | Séchez la bougie d'allumage et remettez-la. | |
| Manque d'huile dans le moteur Complétez huile | ||
| L'appareil ne repose pas sur une surface droite Signalement du manque d'huile | Placez l'appareil sur une surface droite | |
| Le starter n'a pas été utilisé. Utilisez le starter | ||
| Le moteur tourne de façon irrégulière. | Allumage défectueux Vérifiez si la bougie d'allumage est bien insérée. Vérifiez si le cable de la bougie d'allumage se trouve sur la bougie d'allumage. Nettoyez la bougie d'allumage et contrôlez la position des électrodes. | |
| Mauvais carburant Vérifiez si le carburant utilisé est correct. | ||
