MODE D'EMPLOI All Easy Pro 24 MIDEA

Nominale stroom van apparaat (A)	Nominaal dwarsdoorsnedeoppervlak (mm2)
>3 en ≤ 6 0,75
>6 en ≤ 10 1
>10 en ≤ 16 1,5
>16 en ≤ 25 2,5
>25 en ≤ 32 4
>32 en ≤ 40 6

KIES DE JUISTE KABELGROOTTE

Consignes à sécurité ....04

Manuel d'Utilisateur

Spécifications et fonctions de l'unité....08

1. Affichage d'unité intérieure ....08
2. Température de fonctionnement....09
3. Autres fonctions....10
4. Réglage de l'angle du flux d'air....11

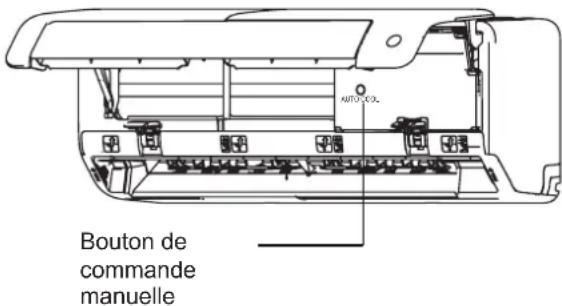

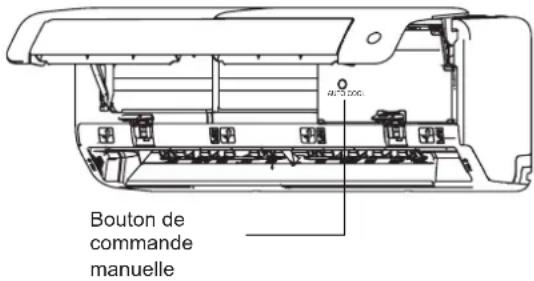

5. Fonctionnement manuel (sans télécommande)....11

Entretien et Maintenance....12

Dépannage 14

Manuel d'Installation

Accessoires ....17

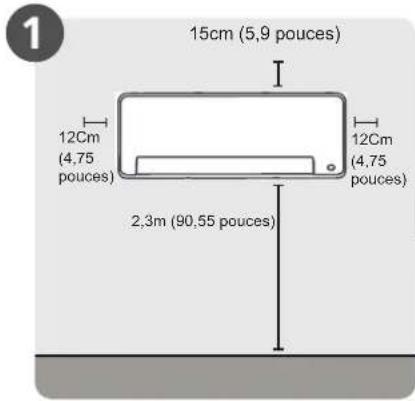

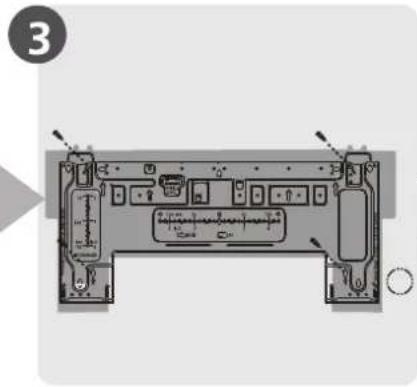

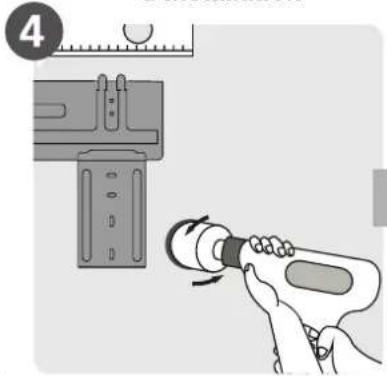

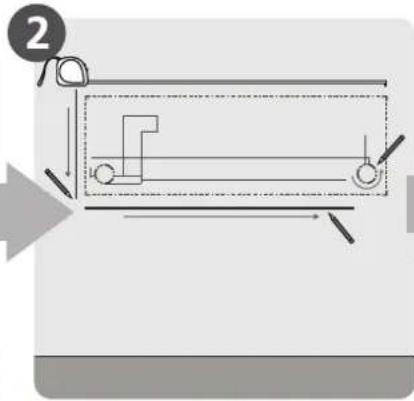

Résumé de l'installation - Unité intérieure....18

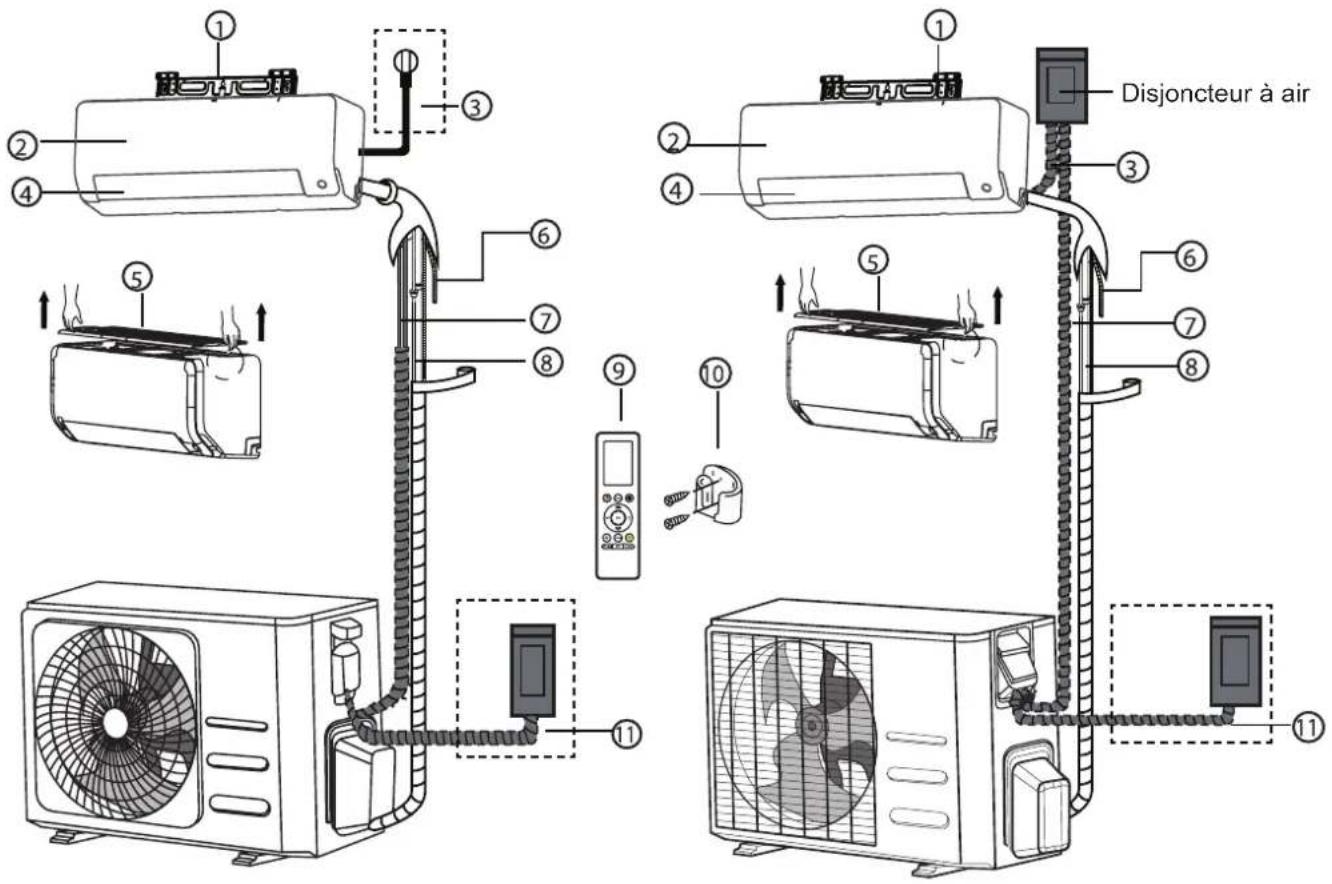

Pièces de l'unité ....19

Installation de l'unité intérieure ....20

1. Sélectionner l'emplacement de l'installation....20

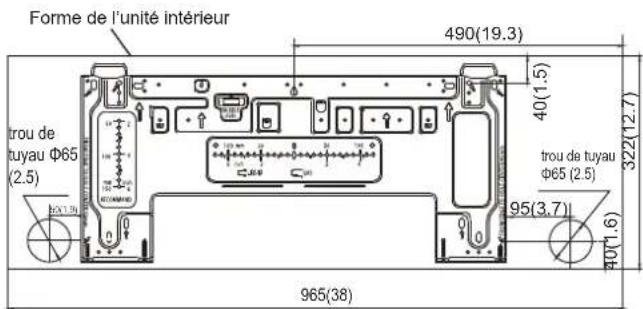

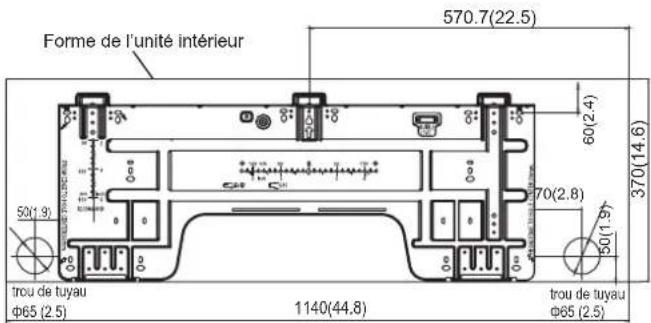

2. Fixer la plaque de montage au mur....20
3. Percer un trou dans le mur pour la tuyauterie de connexion....21

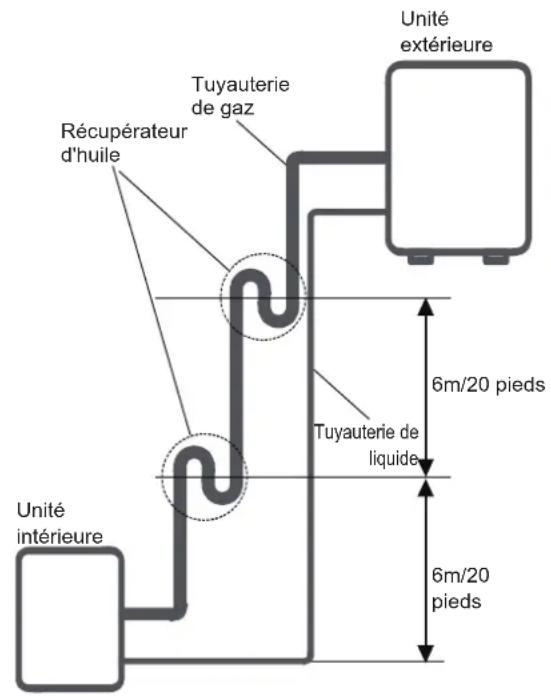

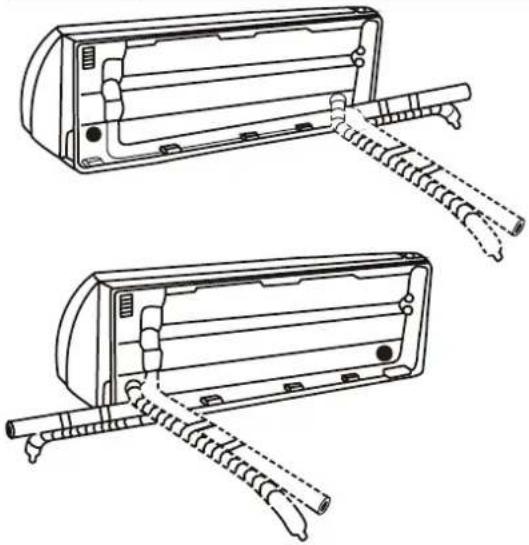

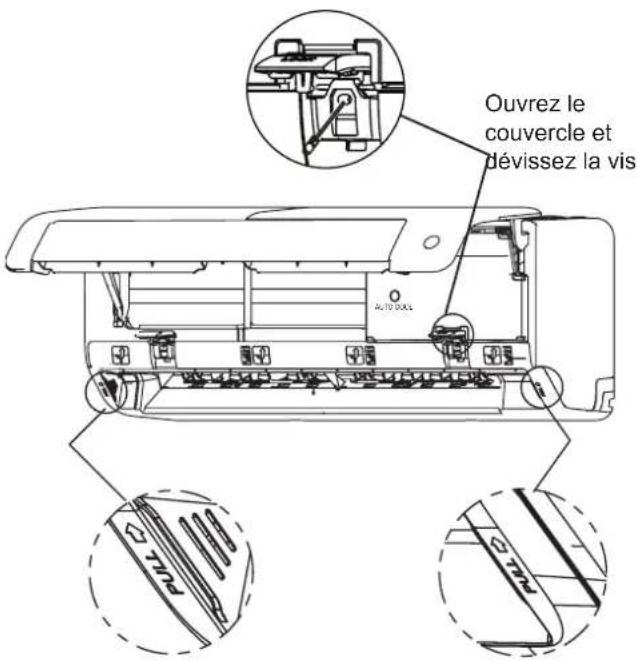

4. Préparer la tuyauterie de réfrigérant....22
5. Connecter les tuyaux de drainage....24
6. Connector le câble de signal 25

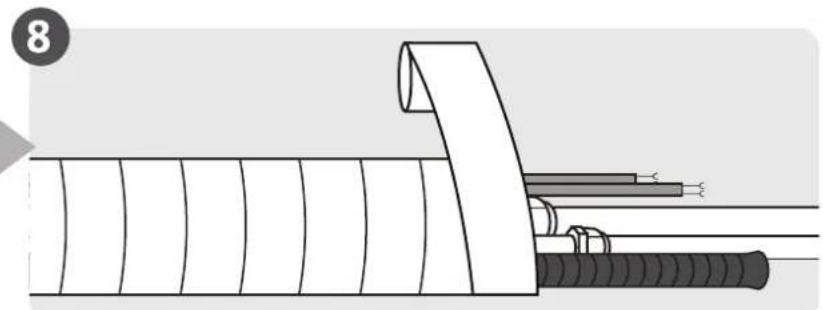

7. Enrouler la tuyauterie et les câbles 26
8. Installer unité intérieure 27

Installation de l'unité extérieure....27

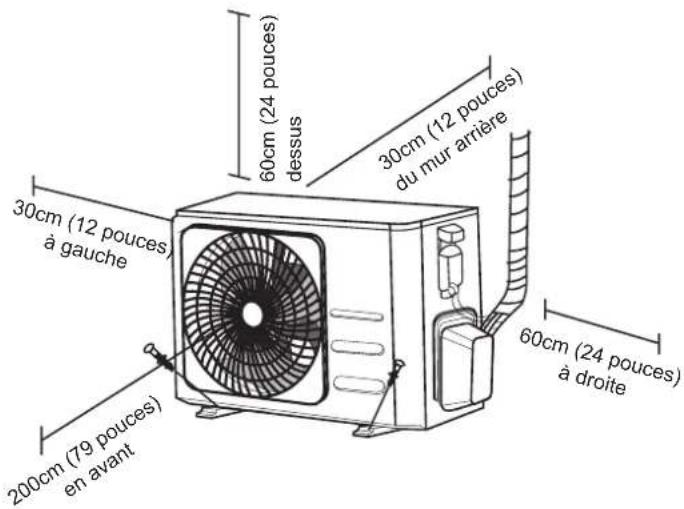

1. Sélectionner l'emplacement de l'installation....27

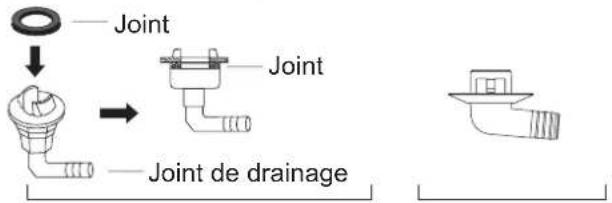

2. Installer le joint de drainage....28
3. Fixer l'unité extérieure 28

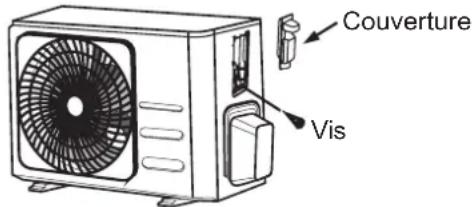

4. Connecter les câbles de signal et alimentation 30

Raccordement de la Tuyauterie de Réfrigérant....31

A. Note sur la Longueur de Tuyau....31
B. Instructions de raccordement - Tuyauterie de réfrigérant .... 31
1. Couper le tuyau 31
2. Enlever les bavures....32
3. Évaser les extrémités des tuyaux.... 32

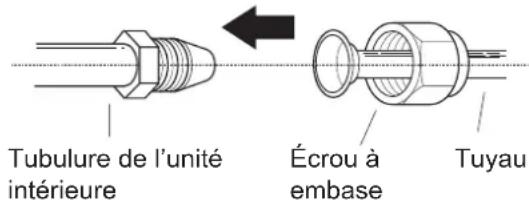

4. Connecter les tuyaux....32

Évacuation d'air....35

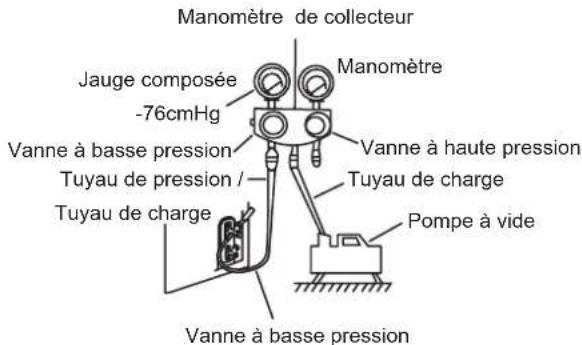

1. Instructions d'évacuation....35
2. Note relative à l'ajout de réfrigérant.... 36

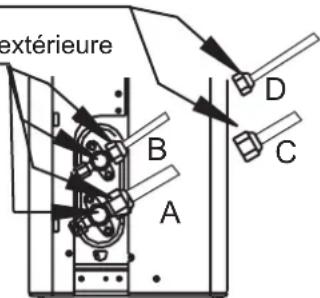

Vérification des Fuites de Gaz et d'Électricité....37

Mise en service....38

Consignes de Sécurité

Lisez les Consignes de sécurité avant l'utilisation et l'installation

Une installation incorrecte due au non-respect des instructions peut causer de graves dommages ou des blessures.

La gravité des dommages ou blessures potentiels est classée par AVERTISSEMENT ou par ATTENTION.

AVERTISSEMENT

Ce symbole indique la possibilité de dommages corporels ou de pertes de vies humaines.

ATTENTION

Ce symbole indique la possibilité de dommages matériels ou de conséquences graves.

AVERTISSEMENT

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances, à condition qu'elles aient été supervisées ou qu'elles aient reçu des instructions concernant l'utilisation de l'appareil de manière sûre et qu'elles comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien des utilisateurs ne doivent pas être effectués par des enfants sans surveillance (exigences de la norme EN).

Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissances, sauf si elles ont été supervisées ou instruites sur l'utilisation de l'appareil par une personne responsable de leur sécurité. Les enfants doivent être surveillés pour assurer qu'ils ne jouent pas avec l'appareil.

AVERTISSEMENTS POUR L'UTILISATION DU PRODUIT

• En cas de situation anormale (comme une odeur de brûlure), veuillez éteindre immédiatement l'appareil et débrancher l'alimentation. Appelez votre revendeur pour des instructions afin d'éviter le choc électrique, l'incendie ou les blessures.
• Ne pas insérer les doigts, les tiges ou autres objets dans l'entrée ou la sortie d'air. Cela peut provoquer des blessures, car le ventilateur peut tourner à grande vitesse.
• Ne pas utiliser de sprays inflammables tels que la laque pour les cheveux, la laque ou la peinture près de l'unité. Cela peut provoquer un incendie ou une combustion.
• Ne pas faire fonctionner le climatiseur à proximité ou autour des gaz combustibles. Les gaz émis peuvent s'accumuler autour de l'appareil et provoquer une explosion.
• Ne pas faire fonctionner le climatiseur dans une pièce humide telle qu'une salle de bain ou une buanderie. Une exposition excessive à l'eau peut provoquer un court-circuit des composants électriques.
• Ne pas exposer votre corps directement à l'air frais pendant une période de temps prolongée.
• Ne pas laisser les enfants jouer autour du climatiseur. Les enfants doivent être surveillés tout autour de l'appareil.
• Si le climatiseur est utilisé avec des brûleurs ou d'autres appareils de chauffage, aérez entièrement la pièce pour éviter une carence en oxygène.
• Dans certains environnements fonctionnels, tels que les cuisines, les salles de serveurs, etc., l'utilisation d'unités de climatisation spécialement conçues est fortement recommandée.

AVERTISSEMENTS DE NETTOYAGE ET DE MAINTENANCE

• Éteindre le dispositif et débrancher l'alimentation avant le nettoyage. La négligence de cette opération peut provoquer un choc électrique.
• Ne pas nettoyer le climatiseur avec des quantités excessives d'eau.
• Ne pas nettoyer le climatiseur avec des produits de nettoyage inflammables. Les produits de nettoyage combustibles peuvent provoquer un incendie ou une déformation.

ATTENTION

• Éteindre le climatiseur et débrancher l'alimentation si vous ne l'utilisez pas pendant une longue période.
• Éteindre et débrancher l'appareil pendant les tempêtes.
  • Assurer que la condensation de l'eau puisse s'écouler sans entrave de l'appareil.
• Ne pas faire fonctionner le climatiseur avec les mains mouillées. Cela peut provoquer un choc électrique.
• Ne pas utiliser l'appareil à d'autres fins que l'utilisation prévue.
• Ne pas monter sur ou placer des objets sur le dessus de l'unité extérieure.
• Ne pas laisser le climatiseur fonctionner pendant de longues périodes avec des portes ou des fenêtres ouvertes, ou lorsque l'humidité est très élevée.

AVERTISSEMENTS ÉLECTRIQUES

• Utiliser uniquement le câble d'alimentation spécifié. Si le câble d'alimentation est endommagé, ce câble doit être remplacé par le fabricant, son agent de service ou des personnes de qualification similaire pour éviter tout risque.
• Garder la fiche d'alimentation propre. Enlever toute la poussière ou la saleté s'accumulant sur ou autour de la fiche. Des fiches sales peuvent provoquer un incendie ou un choc électrique.
• Ne pas tirer le câble d'alimentation pour débrancher l'appareil. Tenir fermement la fiche et retirer-la de la prise. Le tirage direct sur le câble peut l'endommager, et provoquer un incendie ou un choc électrique.
• Ne pas modifier la longueur du câble d'alimentation ou utiliser un câble de rallonge pour alimenter l'appareil.
• Ne pas partager la prise électrique avec d'autres appareils. Alimentation incorrecte ou insuffisante peut provoquer un incendie ou un choc électrique.
• Le produit doit être mis à la terre au moment de l'installation, sinon, le choc électrique peut-être se produire.
• Pour tous les travaux électriques, suivre toutes les normes de câblage locales et nationales, les réglementations et le manuel d'installation. Connecter les câbles étroitement et les serrer fermement pour éviter que des forces externes n'endommagent le terminal. Des connexions électriques incorrectes peuvent surchauffer et provoquer un incendie, ainsi que des chocs. Tous les raccordements électriques doivent être effectués conformément au schéma de raccordement électrique situé sur les panneaux des unités intérieures et extérieures.
• Tout le câblage doit être correctement disposé pour que le couvercle du panneau de contrôle puisse se fermer correctement. Si le couvercle du panneau de commande n'est pas correctement fermé, cela peut entraîner de la corrosion et provoquer les points de connexion sur la borne à chauffer, s'enflammer ou provoquer un choc électrique.
• Si vous raccordez l'alimentation à un câblage fixe, un dispositif de déconnexion omnipolaire ayant au moins 3mm d'espacement dans tous les pôles et un courant de fuite pouvant dépasser 10mA, le dispositif à courant différentiel résiduel ayant un courant de fonctionnement résiduel nominal ne dépassant pas 30mA, et la déconnexion doit être intégrée au câblage fixe conformément aux règles de câblage.

PRENDRE NOTE DES SPÉCIFICATIONS DU FUSIBLE

La carte de circuit imprimé du climatiseur est conçue avec un fusible pour fournir une protection contre les surintensités.

Les spécifications du fusible sont imprimées sur le circuit imprimé, telles que:

Unité intérieure : T3.15AL/250VAC, T5AL/250VAC, T3.15A/250VAC, T5A/250VAC, etc.

Unité extérieure : T20A/250VAC (<=18000Btu/h unités), T30A/250VAC (>18000Btu/h unités)

NOTE : Pour les appareils avec le réfrigérant R32 ou R290, seul le fusible en céramique résistant aux explosions peut être utilisé.

AVERTISSEMENTS POUR L'INSTALLATION DU PRODUIT

1. L'installation doit être effectuée par un revendeur agréé ou un spécialiste. Une installation défectueuse peut provoquer une fuite d'eau, un choc électrique ou un incendie.
2. L'installation doit être effectuée conformément aux instructions d'installation. Une installation incorrecte peut provoquer une fuite d'eau, un choc électrique ou un incendie. (En Amérique du Nord, l'installation doit être uniquement effectuée conformément aux exigences de NEC et CEC par un personnel autorisé.)
3. Contacter un technicien de service autorisé pour la réparation ou la maintenance du présent appareil. L'appareil doit être installé conformément aux réglementations de câblage nationales.
4. Utiliser uniquement les accessoires et les pièces fournis, ainsi que les outils spécifiés pour l'installation. L'utilisation de pièce non standard peut provoquer des fuites d'eau, des chocs électriques, des incendies et des dommages à l'appareil.
5. Installer l'appareil dans un emplacement ferme étant capable de supporter son poids. Si l'emplacement choisi ne peut pas supporter le poids de l'appareil ou si l'installation n'est pas effectuée correctement, l'appareil peut tomber et subir des blessures graves et des dommages.
6. Installer la tuyauterie de drainage conformément aux instructions de ce manuel. Un drainage insuffisant peut provoquer des dégâts d'eau à votre maison et vos biens.
7. Pour les appareils équipés d'un réchauffeur électrique auxiliaire, ne pas installer l'appareil à moins de 1 mètre (3 pieds) de tout matériau combustible.
8. Ne pas installer l'appareil dans un endroit pouvant être exposé à fuite des gaz combustibles. Si le gaz combustible s'accumule autour de l'appareil, cela peut provoquer l'incendie.
9. Il ne faut pas démarrer l'appareil que lorsque tous les travaux sont terminés.
10. Lors du déplacement de climatiseur, consulter des techniciens de service expérimentés pour le débrancher et le réinstaller.
11. Pour installer l'appareil sur son support, veuillez lire les informations dans les sections « Installation de l'unité intérieure » et « Installation de l'unité extérieure » pour plus de détails ;

Remarque sur les gaz fluorés (non applicable à l'appareil utilisant le réfrigérant R290)

1. Ce climatiseur contient des gaz de serre fluorés. Pour des informations spécifiques sur le type de gaz et la quantité, veuillez-vous reporter à l'étiquette appropriée sur l'appareil ou au « Manuel d'Utilisateur - Fiche de produit » dans l'emballage de l'unité extérieure. (Produits uniquement de l'Union Européenne).
2. L'installation, le service, la maintenance et la réparation du présent appareil doivent être effectués par un technicien certifié.
3. Le démontage et le recyclage du produit doivent être effectués par un technicien certifié.
4. Pour les équipements contenant des gaz à effet de serre fluorés en quantités de 5 tonnes de CO₂ équivalentes ou plus, mais de moins de 50 tonnes de CO₂, Si le système présente a un système de détection de fuite installé, il doit être vérifié pour les fuites au moins tous les 24 mois.
5. Lorsque l'appareil est vérifié pour les fuites, il est fortement recommandé de conserver un enregistrement de toutes les vérifications.

AVERTISSEMENT pour l'utilisation de Réfrigérant R32/R290

- Lorsque le réfrigérant inflammable est utilisé, l'appareil doit être entreposé dans un puits ventilé où la taille de la pièce correspond à celle spécifiée pour le fonctionnement.

Pour les modèles frigorifiques R32 :

L'appareil doit être installé, utilisé et stocké dans une chambre d'une superficie supérieure à 4m ^2 .

L'appareil ne doit pas être installé dans un espace non ventilé, si cet espace est inférieur à 4m².

Pour les modèles de réfrigérant R290, la taille minimale de la chambre requise:

<=9000Btu/h unités : 13m²

9000Btu/h et <=12000Btu/h unités : 17m²

12000Btu/h et <=18000Btu/h unités : 26m²

18000Btu/h et <=24000Btu/h unités : 35m²

- Les connecteurs mécaniques réutilisables et les joints d'évasement ne sont pas autorisés à l'intérieur. (Exigence de la norme EN)

- Les connecteurs mécaniques utilisés à l'intérieur ne doivent pas dépasser 3g/an à 25% de la pression maximale admissible. Lorsque les connecteurs mécaniques sont réutilisés à l'intérieur, les pièces d'étanchéité doivent être remplacées. Lorsque les joints plats sont réutilisés à l'intérieur, la partie d'évasement doit être refabriquée.

(Exigence de la norme UL)

- Lorsque les connecteurs mécaniques sont réutilisés à l'intérieur, les pièces d'étanchéité doivent être remplacées. Lorsque les joints plats sont réutilisés à l'intérieur, la partie d'évasement doit être refabriquée. (Exigences de la norme IEC)

Directives Européennes de Traitement

Ce marquage figurant sur le produit ou dans sa documentation indique que les déchets d'équipements électriques et électriques ne doivent pas être mélangés avec les déchets ménagers ordinaires.

Disposition Correcte du Produit (Déchets d'équipements électriques et électroniques)

Le présent appareil contient du réfrigérant et d'autres matériaux potentiellement dangereux. Lors de la mise au rebut du présent appareil, la loi exige une collecte et un traitement spéciaux. Ne pas disposer ce produit avec les déchets ménagers ou les déchets municipaux non triés.

Lors de la mise au rebut du présent appareil, les options suivantes sont disponibles :

• Disposer l'appareil dans une installation municipale de collecte des déchets électriques.
• Lors de l'achat d'un nouvel appareil, le revendeur reprendra l'ancien appareil gratuitement.
• Le fabricant reprendra l'ancien appareil gratuitement.
• Vendre l'appareil aux revendeurs certifiés de ferraille.

Avis spécial

La mise au rebut du présent appareil dans la forêt ou dans d'autres environnements naturels est dangereuse pour la santé et nuisible à l'environnement. Des substances dangereuses peuvent s'infiltrer dans les eaux souterraines et entrer dans la chaîne alimentaire.

Spécifications et fonctions de l'unité

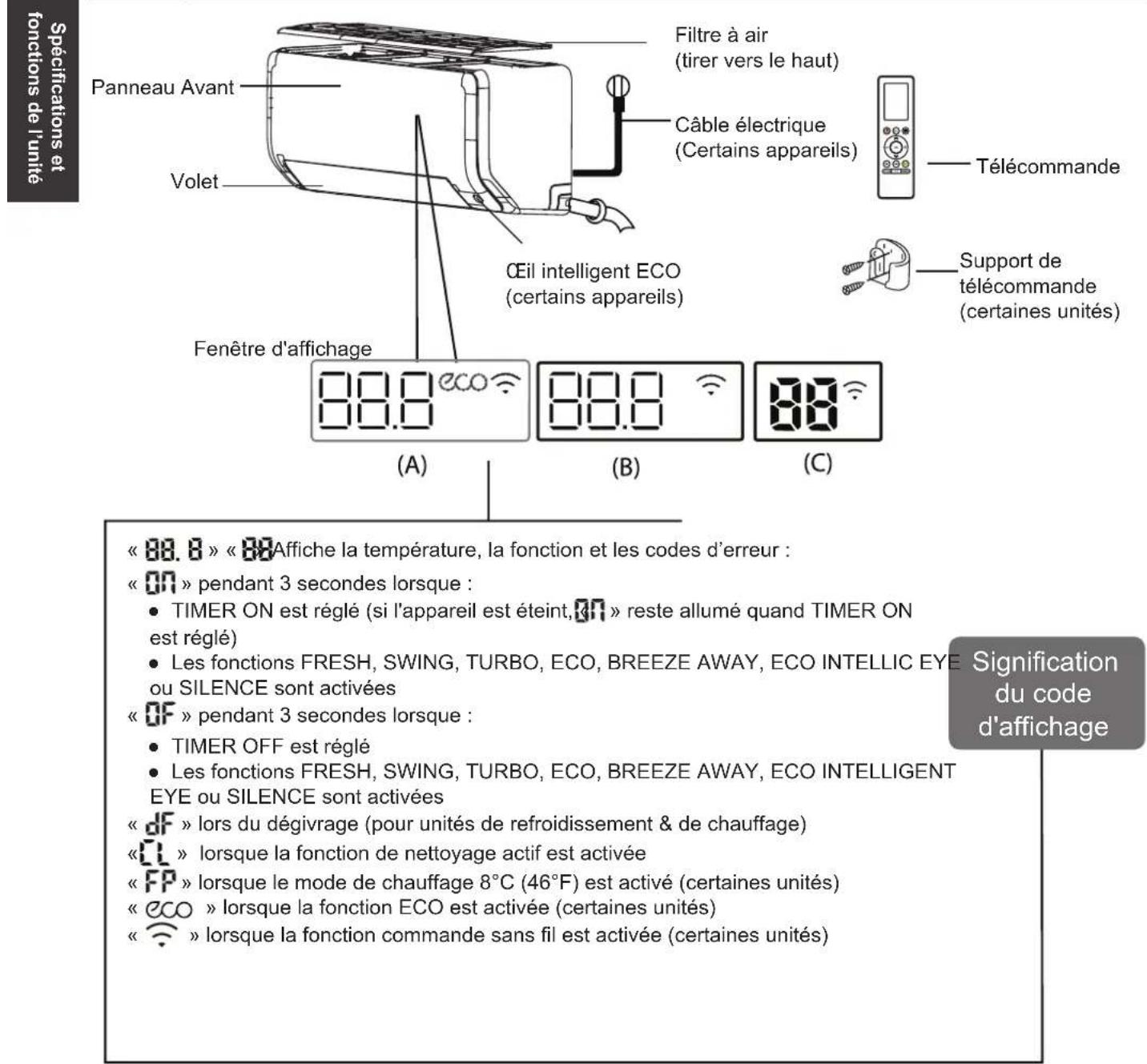

Affichage d'unité intérieure

Spécifications et fonctions de l'unité Panneau Avant Volet Filtre à air (tirer vers le haut) Câble électrique (Certains appareils) Télécommande Oéil intelligent ECO (certains appareils) Fenêtre d'affichage 88.8 (A) 88.8 (B) 88 (C) Support de télécommande (certaines unités) « 88.8 » « 88 Affiche la température, la fonction et les codes d'erreur : « ON » pendant 3 secondes lorsque : • TIMER ON est réglé (si l'appareil est éteint,ON » reste allumé quand TIMER ON est réglé) • Les fonctions FRESH, SWING, TURBO, ECO, BREEZE AWAY, ECO INTELLIC EYE ou SILENCE sont activées « OF » pendant 3 secondes lorsque : • TIMER OFF est réglé • Les fonctions FRESH, SWING, TURBO, ECO, BREEZE AWAY, ECO INTELLIGENT EYE ou SILENCE sont activées « dF » lors du dégivrage (pour unités de refroidissement & de chauffage) « D » lorsque la fonction de nettoyage actif est activée « FP » lorsque le mode de chauffage 8°C (46°F) est activé (certaines unités) « ECO » lorsque la fonction ECO est activée (certaines unités) « 📞 » lorsque la fonction commande sans fil est activée (certaines unités) Signification du code d'affichage

NOTE : Différents modèles ont un panneau avant et une fenêtre d'affichage différents. Tous les indicateurs décrits ci-dessous ne sont pas disponibles pour le climatiseur que vous avez acheté. Veuillez vérifier la fenêtre d'affichage intérieure de l'appareil que vous avez achetée.
Les illustrations de ce manuel sont à titre explicatif. La forme réelle de votre unité intérieure peut être légèrement différente. La forme réelle doit prévaloir.

Température de fonctionnement

Lorsque votre climatiseur est utilisé en dehors des plages de température suivantes, certaines fonctions de protection de sécurité peuvent s'activer et entraîner la désactivation de l'appareil.

Onduleur Type Split

Mode COOL mode HEAT Mode DRY
Température ambiante	17°C - 32°C(62°F - 90°F)	0°C - 30°C(32°F - 86°F)	10°C - 32°C(50°F - 90°F)
Température extérieure	0°C - 50°C(32°F - 122°F)	-15°C - 24°C(5°F - 75°F)	0°C - 50°C(32°F - 122°F)
	-15°C - 50°C(5°F - 122°F)(Pour les modèles avec les systèmes de refroidissement à basse température)
	0°C - 52°C(32°F - 126°F)(Pour les modèles tropicaux spéciaux)		0°C - 52°C(32°F - 126°F)(Pour les modèles tropicaux spéciaux)

Type à vitesse fixe

	Mode COOL Mode HEAT Mode DRY
Chambre Température	17°C-32°C (62°F-90°F)	0°C-30°C(32°F-86°F)	10°C-32°C (50°F-90°F)
Extérieur Température	18°C-43°C (64°F-109°F)	-7°C-24°C(19°F -75°F)	11°C-43°C (52°F-109°F)
	-7°C-43°C (19°F-109°F)(Pour les modèles avec les systèmes de refroidissement à basse température)		18°C-43°C (64°F-109°F)
	18°C-52°C (64°F-126°F)(Pour les modèles tropicaux spéciaux)		18°C-52°C (64°F-126°F)(Pour les modèles tropicaux spéciaux)

NOTE : Humidité relative de la chambre inférieure à 80%. Si le climatiseur fonctionne au-delà de cette valeur, la surface du climatiseur peut attirer la condensation. Veuillez régler la grille d'aération verticale à son angle maximum (verticalement par rapport au sol), et réglez le mode de ventilation HIGH.

Pour optimiser davantage les performances de votre appareil, veuillez procéder comme suit :

• Gardez les portes et les fenêtres fermées.
• Limitez la consommation d'énergie en utilisant les fonctions TIMER ON et TIMER OFF.
• Ne pas bloquer les entrées ou les sorties d'air.
• Inspectez et nettoyez régulièrement les filtres d'air.

Un guide sur l'utilisation de la télécommande infrarouge n'est pas inclus dans cette documentation. Toutes les fonctions ne sont pas disponibles pour le climatiseur, veuillez vérifier l'affichage intérieur et la télécommande de l'appareil que vous avez acheté.

Autres fonctions

- Redémarrage automatique (certaines unités)

Si l'appareil perd l'alimentation électrique, il redémarrera automatiquement avec les réglages précédents une fois l'alimentation est rétablie.

• Anti-moisissure (certaines unités)

Lorsque l'appareil est éteint en mode COOL, AUTO (COOL) ou DRY, le climatiseur continue de fonctionner à très faible puissance pour sécher l'eau condensée et empêcher la formation de moisissure.

- Commande sans fil (certaines unités)

La commande sans fil vous permet de contrôler votre climatiseur à l'aide de votre téléphone mobile et d'une connexion sans fil.

Pour l'accès au dispositif USB, le remplacement, les opérations de maintenance doivent être effectués par du personnel professionnel.

- Mémoire d'angle de volet (certaines unités)

Lorsque vous allumez votre appareil, le volet reprend automatiquement son ancien angle.

- Fonction Nettoyage actif

-- La technologie Nettoyage actif dégage la poussière, la moisissure et la graisse qui peuvent causer des odeurs lorsqu'elle adhère à l'échangeur de chaleur en congelant automatiquement, puis en dégelant rapidement le givre Un son «pi-pi» sera entendu.

L'opération Nettoyage actif est utilisée pour produire plus d'eau condensée afin d'améliorer l'effet de nettoyage, et l'air froid sera expulsé. Après le nettoyage, la roue à vent interne continue à fonctionner avec l'air chaud pour sécher l'évaporateur, empêchant ainsi la croissance de la moisissure et gardant l'intérieur propre.

-- Lorsque cette fonction est activée, la fenêtre d'affichage de l'unité intérieure apparaît « CL », après 20 à 45 minutes, l'unité s'éteint automatiquement et annule la fonction Nettoyage actif.

- Brise éloignée (certaines unités)

Cette fonction évite que l'air ne souffle directement sur le corps et vous faites exposer à la fraîcheur soyeuse.

- Détection de fuite de réfrigérant (certaines unités)

L'appareil intérieure affiche automatiquement « ELOC » lorsque l'appareil détecte une fuite de réfrigérant.

• Òil intelligent ECO (certains unités)

Le système est contrôlé intelligemment en fonction d'œil intelligent. Il peut détecter les activités des personnes dans la chambre. En mode refroidissement, lorsque vous êtes absent pendant 30 minutes, l'appareil réduit automatiquement la fréquence pour économiser de l'énergie (uniquement pour les modèles à onduleur). Et l'unité démarrera et reprendra automatiquement son fonctionnement si elle détecte à nouveau une activité humaine.

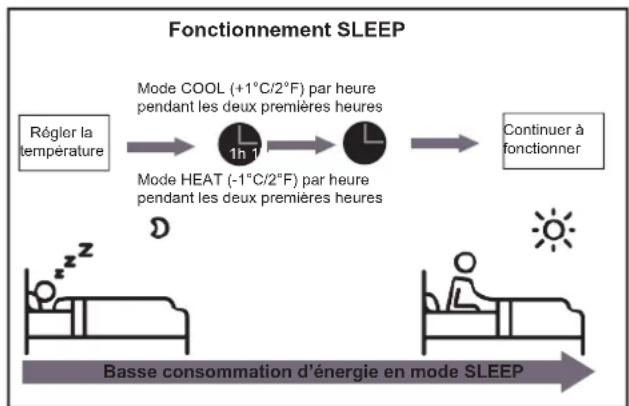

- Fonctionnement de sommeil

La fonction SLEEP est utilisée pour diminuer la consommation d'énergie pendant le sommeil (et ne nécessite pas les mêmes réglages de température pour rester confortable). Cette fonction ne peut être activée que par la télécommande. Et la fonction SLEEP n'est pas disponible en mode FAN ou DRY.

En mode COOL, l'appareil augmente la température de 1°C (2°F) après 1 heure et augmente de 1°C (2°F) supplémentaire après une autre heure.

En mode HEAT, l'appareil diminue la température de 1°C (2°F) après 1 heure et diminue de 1°C (2°F) supplémentaire après une autre heure.

La fonction sommeil s'arrête après 8 heures et le système continue de fonctionner avec la situation finale.

NOTE :

Pour les climatiseurs type multi-split, les fonctions suivantes ne sont pas disponibles :

Fonction de nettoyage actif, fonction SILENCE, fonction BREEZE AWAY, fonction de détection des fuites de réfrigérant et fonction Eco.

- Réglage de l'angle du flux d'air

Réglage de l'angle vertical du flux d'air

Lorsque l'appareil est allumé, utilisez le bouton BALAYAGE pour régler la direction (l'angle vertical) du flux d'air. Veuillez reporter au Manuel de Télécommande pour plus de détails.

NOTE SUR LES ANGLES DE VOLET

Lorsque vous utilisez le mode COOL ou DRY, ne réglez pas le volet à un angle trop vertical pendant une longue période. Cela peut provoquer la condensation de l'eau sur la lame de volet, qui tombera sur votre plancher ou vos meubles.

Lorsque vous utilisez le mode COOL ou HEAT, le réglage du volet à un angle trop vertical peut réduire les performances de l'appareil en raison d'un débit d'air restreint.

Réglage de l'angle horizontal du flux d'air

L'angle horizontal du flux d'air doit être réglé manuellement. Pincez la tige de déflecteur (voir la figure B) et ajuster-la manuellement dans la direction souhaitée.

Pour certaines unités, l'angle horizontal du flux d'air peut être réglé par la télécommande. Veuillez se référer au Manuel de Télécommande.

Fonctionnement manuel (sans télécommande)

ATTENTION

Le bouton manuel est destiné à des fins de test et de l'opération d'urgence uniquement. N'utilisez pas cette fonction à moins que la télécommande soit perdue et c'est absolument nécessaire. Utilisez la télécommande à activer l'appareil pour rétablir le fonctionnement normal, L'appareil doit être éteint avant le fonctionnement manuel.

Pour faire fonctionner votre appareil manuellement :

1. Localisez le bouton MANUAL CONTROL sur le côté droit de l'appareil.
2. Appuyez une fois sur le bouton MANUAL CONTROL pour activer le mode FORCED AUTO.
3. Appuyez à nouveau sur le bouton MANUAL CONTROL pour activer le mode FORCED COOLING.
4. Appuyez une troisième fois sur le bouton MANUAL CONTROL pour éteindre l'unité.

Plage

NOTE : Ne pas déplacer le volet à la main. Cela entraînera la désynchronisation du volet. Si cela se produit, veuillez éteindre l'appareil et le débrancher pendant quelques secondes, puis redémarrez l'appareil. Cela réinitialisera le volet.

Fig. A

ATTENTION

Ne pas placer vos doigts dans ou près de la soufflerie et du côté d'aspiration de l'appareil. Le ventilateur à grande vitesse à l'intérieur de l'appareil peut causer des blessures.

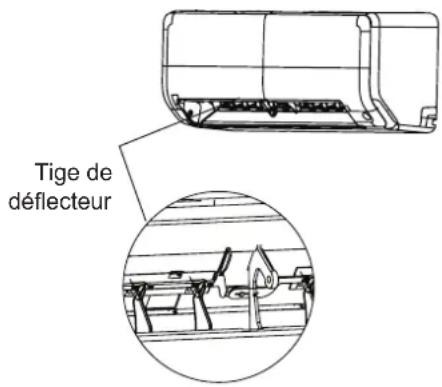

Tige de déflecteur

Fig. B

Entretien et maintenance

Nettoyage de l'unité intérieure

AVANT NETTOYAGE OU MAINTENANCE

ÉTEIGNEZ TOUJOURS VOTRE SYSTÈME DE CLIMATISATION ET DÉBRANCHEZ SON ALIMENTATION ÉLECTRIQUE AVANT TOUT NETTOYAGE OU ENTRETIEN.

ATTENTION

Utilisez uniquement un chiffon doux et sec pour essuyer l'appareil. Si l'appareil est trop sale, vous pouvez utiliser un chiffon imbibé d'eau tiède pour l'essuyer.

• Ne pas utiliser des produits chimiques ou des chiffons traités chimiquement pour nettoyer l'appareil.
• Ne pas utiliser du benzène, du diluant à peinture, de la poudre à polir ou d'autres solvants pour nettoyer l'appareil. Ils peuvent faire craquer ou déformer la surface en plastique.
• Ne pas utiliser de l'eau de plus de 40°C (104°F) pour nettoyer le panneau avant. Cela peut provoquer la déformation ou la décoloration du panneau.

Nettoyage de votre filtre à air

Un filtre à air bouché peut réduire l'efficacité du refroidissement de votre appareil, peut également rendre le flux d'air irrégulier et trop bruyant, alors veuillez nettoyer le filtre à air aussi souvent que nécessaire. Dès que vous entendez le bruit anormal du flux d'air, veuillez nettoyer immédiatement le filtre à air.

1. Le filtre à air se trouve sur le haut du climatiseur.

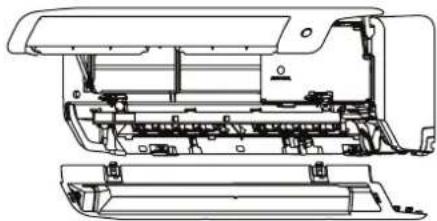

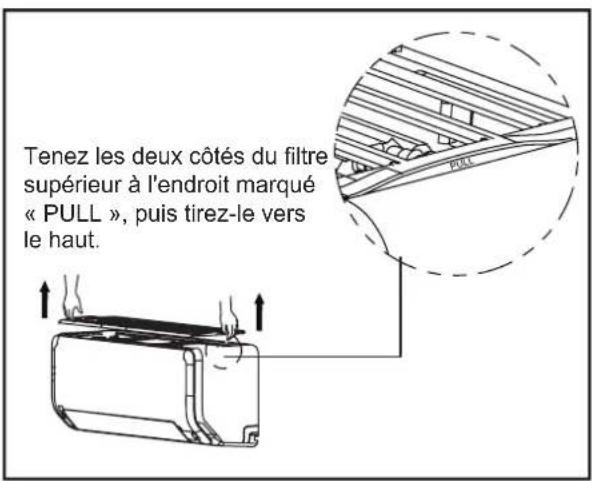

2. Tenez les deux côtés du filtre supérieur à l'endroit marqué « PULL », puis tirez-le vers le haut.
3. Si votre filtre est doté des petits filtres d'assainissement de l'air, veuillez les dégager du filtre plus grand. Nettoyez ces filtres de rafraîchissement de l'air avec un aspirateur à main.

4. Nettoyez le grand filtre d'air avec de l'eau chaude et savonneuse. Veillez à utiliser un détergent doux.

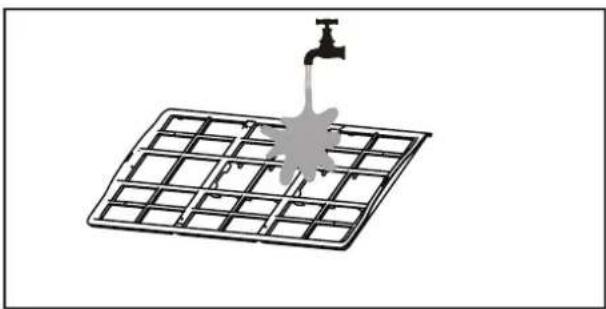

5. Rincez le filtre à l'eau douce, puis secouez l'excès d'eau.

6. Faites-le sécher dans un endroit frais et sec, et évitez de l'exposer à la lumière directe du soleil.
7. Après la déshumidification, remontez le filtre d'assainissement de l'air sur le filtre plus grand, puis réinstallez-le sur l'unité intérieure.

Tenez les deux côtés du filtre supérieur à l'endroit marqué « PULL », puis tirez-le vers le haut.

Retirez le filtre de désodorisation à l'arrière du filtre plus grand (certaines unités), nettoyez-le avec un aspirateur à main.

ATTENTION

• Avant de changer le filtre ou de nettoyer, éteignez l'appareil et débranchez son alimentation électrique.
• Lors du retrait du filtre, ne pas toucher les parties métalliques de l'appareil. Les bords métalliques tranchants peuvent vous couper.
• Ne pas utiliser l'eau pour nettoyer l'intérieur de l'appareil intérieure. Cela peut détruire l'isolation et provoquer un choc électrique.
• Ne pas exposer le filtre à la lumière directe du soleil lors de la déshumidification d'air. Cela peut détruire le filtre.

Rappels de filtre à air (optionnel)

Rappel de nettoyage de filtre à air

Après 240 heures d'utilisation, la fenêtre d'affichage de l'unité intérieure clignote en indiquant « CL ». Ceci est un rappel pour vous rappeler de nettoyer votre filtre. Après 15 secondes, l'appareil reviendra à son affichage précédent.

Pour réinitialiser le rappel, appuyez 4 fois sur le bouton LED de votre télécommande ou appuyer 3 fois sur le bouton MANUAL CONTROL. Si vous ne réinitialisez pas le rappel, l'indicateur «CL» clignotera à nouveau lorsque vous redémarrez l'appareil.

Rappel sur le remplacement du filtre à air

Après 2 880 heures d'utilisation, la fenêtre d'affichage de l'unité intérieure clignote en indiquant « nF ». Ceci est un rappel pour vous rappeler de remplacer votre filtre. Après 15 secondes, l'appareil reviendra à son affichage précédent.

Pour réinitialiser le rappel, appuyer 4 fois sur le bouton LED de votre télécommande ou appuyer 3 fois sur le bouton MANUAL CONTROL. Si vous ne réinitialisez pas le rappel, l'indicateur «nF» clignotera à nouveau lorsque vous redémarrez l'appareil.

ATTENTION

• Toute opération de maintenance et de nettoyage de l'unité extérieure doit être effectuée par un revendeur agréé ou un fournisseur de services agréé.
• Toute réparation de l'appareil doit être effectuée par un revendeur agréé ou un fournisseur de services agréé.

Maintenance - Longues périodes de non-utilisation

Si vous prévoyez de ne pas utiliser votre climatiseur pendant une période prolongée, procédez comme suit :

Nettoyez tous les filtres

Activez la fonction VENTILATION jusqu'à ce que l'appareil sèche complètement

Éteignez l'appareil et débranchez l'alimentation

Enlevez les batteries de la télécommande

Maintenance – Inspection pré-saison

Après de longues périodes de non-utilisation, ou avant des périodes d'utilisation fréquente, veuillez faire ce qui suit :

Vérifiez les fils endommagés

Nettoyez tous les filtres

Assurez-vous que rien ne bloque toutes les entrées et sorties d'air

Dépannage

CONSIGNES DE SÉCURITÉ

Si vous rencontrez UNE des conditions suivantes, éteindre votre appareil immédiatement !

• Le câble d'alimentation est endommagé ou anormalement chaud
• Vous sentez une odeur de brûlé
  • L'appareil émet de sons forts ou anormaux
• Un fusible d'alimentation se déclenche ou le disjoncteur se déclenche fréquemment
• De l'eau ou d'autres objets tombent dans ou hors de l'appareil

NE PAS ESSAYER DE LE RÉPARER PAR VOUS-MÊME ! CONTACTER UN FOURNISSEUR DE SERVICES AUTORISÉ IMMÉDIATEMENT !

Problèmes courants

Les problèmes suivants ne constituent pas un dysfonctionnement et, dans la plupart des cas, ne nécessitent aucune réparation.

NOTE : Si le problème persiste, contacter un revendeur local ou le centre de service clientèle le plus proche. Les rapporter avec une description détaillée du dysfonctionnement de l'appareil ainsi que votre numéro de modèle.

Problème Causes possibles
L'appareil ne s'allume pas lorsque vous appuyez sur le bouton MARCHE / ARRÊT	L'appareil a une fonction de protection de 3 minutes laquelle empêche l'appareil de surcharger. L'appareil ne peut pas être redémarré dans les trois minutes suivant la mise en arrêt.
L'appareil passe du mode FROID / CHAUD au mode VENTILATION	L'appareil peut changer son réglage pour empêcher la formation de gel sur l'appareil. Une fois la température est augmentée, l'appareil recommencera à fonctionner dans le mode précédemment sélectionné.
	La température réglée a été atteinte, à partir de laquelle l'appareil éteint le compresseur. L'appareil continuera à fonctionner lorsque la température fluctuera à nouveau.
L'unité intérieure émet une brume blanche	Dans les régions humides, une grande différence de température entre l'air dans la pièce et l'air condensé peut provoquer une brume blanche.
Les unités intérieures et extérieures émettent une brume blanche	Lorsque l'appareil redémarre en mode CHAUD après le dégivrage, une brume blanche peut être émise en raison de l'humidité générée par le processus de dégivrage.
L'unité intérieure fait du bruit	Un bruit d'air bruyant peut se produire lorsque le volet redéfinit sa position.
	Un bruit de grincement peut se produire après avoir fait fonctionner l'appareil en mode CHAUD en raison de l'expansion et de la contraction des pièces en plastique de l'appareil.
L'unité intérieure et l'unité extérieure font du bruit	Faible sifflement pendant le fonctionnement : Il est normal et est causé par le gaz réfrigérant circulant dans les unités intérieure et extérieure.
	Faible sifflement lorsque le système démarre, ou lors d'arrêter de fonctionner ou de dégivrer : Ce bruit est normal et provoqué par l'arrêt du gaz réfrigérant ou le changement de direction.
	Bruit de grincement : L'expansion et la contraction normales des pièces en plastique et en métal causées par des changements de température pendant le fonctionnement peuvent provoquer des grincements.L'appareil fera des sons différents en fonction de son mode de fonctionnement actuel.
L'unité extérieure fait du bruit
La poussière est émise par l'unité intérieure ou extérieure	L'appareil peut accumuler de la poussière pendant de longues périodes de non-utilisation, et celle-ci sera émise lorsque l'appareil est allumé. Cela peut être atténué en couvrant l'appareil pendant de longues périodes d'inactivité.
L'appareil émet une mauvaise odeur	L'appareil peut absorber les odeurs de l'environnement (les meubles, la cuisine, les cigarettes, etc.) lesquelles seront émises pendant le fonctionnement.
	Les filtres de l'appareil sont moisis et doivent être nettoyés.
Le ventilateur de l'unité extérieure ne fonctionne pas	Pendant le fonctionnement, la vitesse du ventilateur est contrôlée pour optimiser le fonctionnement du produit.
Le fonctionnement est erratique, imprévisible ou l'appareil ne répond pas	Les interférences provenant des tours de téléphone portable et des boosters à distance peuvent provoquer un dysfonctionnement de l'appareil.Dans ce cas, essayer ce qui suit :Débrancher l'alimentation, puis reconnecter.Appuyer sur le bouton MARCHE / ARRÊT de la télécommande pour redémarrer le fonctionnement.

Dépannage

En cas de problème, veuillez vérifier les points suivants avant de contacter une entreprise de réparation.

Problème Causes possibles Solution

Mauvaise performance de refroidissement	La configuration de la température peut être supérieure à la température ambiante	Abaisser le réglage de la température
	L'échangeur de chaleur de l'unité intérieure ou extérieure est sale	Nettoyer l'échangeur de chaleur concerné
	Le filtre à air est sale Retirer le filtre et le nettoyer conformément aux instructions
	L'entrée ou la sortie d'air de l'un ou l'autre appareil est bloqué	Éteindre l'appareil, enlever l'obstruction et la rallumer
	Les portes et les fenêtres sont ouvertes Assurer que toutes les portes et fenêtres soient fermées pendant le fonctionnement de l'appareil
	La chaleur excessive est générée par la lumière du soleil	Fermer les fenêtres et les rideaux pendant les périodes de forte chaleur ou de soleil
	Trop de sources de chaleur dans la pièce (les personnes, les ordinateurs, les appareils électroniques, etc.)	Réduire la quantité de sources de chaleur
	Faible réfrigérant dû à une fuite ou à une utilisation à long terme	Vérifier s'il y a des fuites, refermer si nécessaire et ajouter du réfrigérant
	La fonction SILENCE est activée (fonction optionnelle)	La fonction SILENCE peut réduire les performances du produit en réduisant la fréquence de fonctionnement. Désactiver la fonction SILENCE.
Problème Causes possibles Solution
L'appareil ne fonctionne pas	Panne de courant Attendre que l'alimentation soit rétablie
	L'alimentation est coupée Allumer l'appareil
	Le fusible est sauté Remplacer le fusible
	Les batteries de la télécommande s'épuisent Remplacer les batteries
	La protection de 3 minutes de l'appareil a été activée	Attendre trois minutes après le redémarrage de l'appareil
	La minuterie est activée Désactiver la minuterie
L'appareil se démarre et s'arrête fréquemment	Il y a trop ou peu de réfrigérant dans le système	Vérifier les fuites et recharger le système avec du réfrigérant.
	Du gaz ou de l'humidité incompressible est entré dans le système.	Évacuer et recharger le système avec du réfrigérant.
	Le compresseur est cassé Remplacer le compresseur
	La tension est trop élevée ou trop basse Instalier un manostat pour réguler la tension
Dépannage	Mauvaise performance de chauffage	La température extérieure est extrêmement basse
		L'air froid entre par les portes et les fenêtres
		Faible réfrigérant dû à une fuite ou à une utilisation à long terme
	Les voyants continuent à clignoter	L'appareil peut cesser de fonctionner ou continuer à fonctionner en toute sécurité. Si les voyants continuent à clignoter ou le code d'erreur apparaît, attendre d'environ 10 minutes. Le problème peut se résoudre lui-même.Sinon, débrancher le câble d'alimentation, puis le reconnecter. Allumer l'appareil. Si le problème persiste, débrancher l'alimentation et contacter le centre de service clientèle le plus proche.
	Le code d'erreur apparaît et commence par les lettres comme suit dans la fenêtre d'affichage de l'unité intérieure :E (x), P (x), F (x)EH (xx), EL (xx), EC (xx)PH (xx), PL (xx), PC (xx)
NOTE: Si votre problème persiste après avoir effectué les vérifications et les diagnostics ci-dessus, éteindre immédiatement votre appareil et contacter un centre de service agréé.

Accessoires

Le système de climatisation est livré avec les accessoires suivants. Utilisez toutes les pièces d'installation et tous les accessoires pour installer le climatiseur. Une mauvaise installation peut entraîner une fuite d'eau, un choc électrique et un incendie, ou provoquer une défaillance de l'équipement. Les articles qui ne sont pas inclus avec le climatiseur doivent être achetés séparément.

Désignation des accessoires	Qté (U) Forme		Désignation des accessoires	Qté (pc) Forme
Manuel 2-3			Télécommande 1
Joint de drainage (pour les modèles de refroidissement et de chauffage)	1 Batterie 2
Joint (pour le modèle de refroidissement & chauffage)	1		Support de télécommande (option)	1
Plaque de montage 1			Vis de fixation pour support de la télécommande (option)	2
Ancre	5 - 8 (selon les modèles)		Petit filtre (Doit être installé à l'arrière du filtre à air principal par le technicien autorisé lors de l'installation de la machine)	1~2 (selon les modèles)
Vis de fixation de la plaque de montage	5~8 (selon les modèles)

Désignation Forme Quantité (PC)

Assemblage de tuyaux de raccordement	Côté liquide	ø6,35 (1/4 pouce)	Les pièces que vous devez acheter séparément. Consultez le revendeur pour connaître la taille de tuyau approprié de l'appareil que vous avez acheté.
		ø9,52 (3/8 pouce)
	Côté gaz	ø9,52 (3/8 pouce)
		ø12,7 (1/2 pouce)
		ø16 (5/8 pouce)
		ø19 (3/4 pouce)
Anneau et ceinture magnétiques(s'il est fourni, veuillez vous référer au schéma de câblage pour l'installer sur le câble de connexion).		Passez la ceinture à travers le trou de l'anneau magnétique pour la fixer au câble	Ils varient selon le modèle

Résumé de l'installation - unité intérieure

15cm (5,9 pouces) 12Cm (4,75 pouces) 12Cm (4,75 pouces) 2,3m (90,55 pouces)

Sélectionner l'emplacement d'installation

2

Déterminer la position du trou dans le mur

3

Fixer la plaque de montage

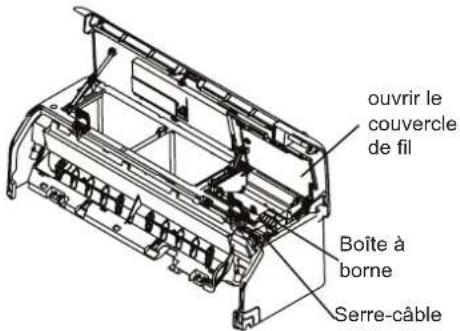

Connector le câblage (non applicable pour certains endroits aux États-Unis)

Préparer les tuyaux de drainage

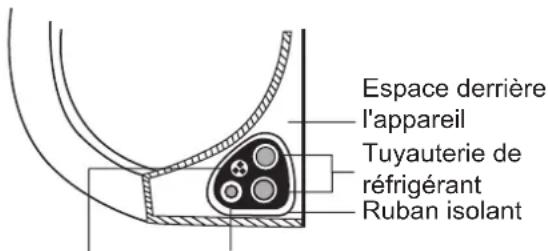

Enrouler la tuyauterie et les câbles (non applicable pour certains endroits aux États-Unis)

Installer l'unité intérieure

Pièces de l'appareil

NOTE : L'installation doit être réalisée conformément aux exigences des normes locales et nationales. L'installation peut être légèrement différente selon les régions.

Disjoncteur à air ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪

(1)

① Plaque de montage de mur
②Panneauavant
③ Câble d'alimentation (certaines unités)
④Volet

⑤ Filtre à air (à retirer)
⑥ Tuyau de drainage
⑦ Câble de signal
⑧ Tuyauterie de réfrigérant

(2)

⑨Télécommande
⑩ Support de télécommande (certaines unités)
⑪ Câble d'alimentation d'unité extérieure (certaines unités)

NOTE SUR LES ILLUSTRATIONS

Les illustrations de ce manuel sont à titre explicatif. La forme réelle de votre unité intérieure peut être légèrement différente. La forme réelle doit prévaloir.

Installation de l'unité intérieure

Instructions de l'installation - Unité intérieure

AVANT L'INSTALLATION

Avant d'installer l'unité intérieure, reportez-vous à l'étiquette figurant sur l'emballage du produit pour assurer que le numéro de modèle de l'unité intérieure correspond au numéro de modèle de l'unité extérieure.

Étape 1: Sélectionnez le lieu d'installation

Avant d'installer l'unité intérieure, vous devez choisir un emplacement approprié. Les normes suivantes vous aideront à sélectionner un emplacement approprié pour l'appareil.

Emplacement approprié d'installation doit répondre aux normes suivantes :

√ Bonne circulation de l'air
Drainage pratique
√ Le bruit de l'appareil ne dérangera pas les autres
√ Ferme et solide - l'emplacement ne vibre pas
Suffisamment solide pour supporter le poids de l'appareil

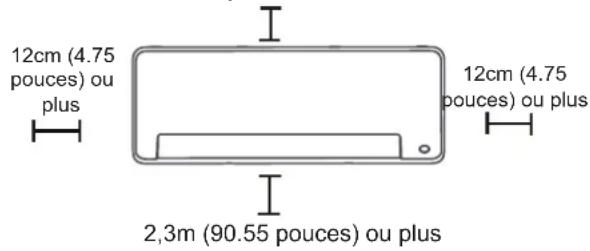

Un emplacement situé à au moins un mètre de tous les autres appareils électriques (par exemple, télévision, radio, ordinateur)

NE PAS installer l'appareil dans les endroits suivants :

À proximité de toute source de chaleur, de vapeur ou de gaz combustible
À proximité d'articles inflammables tels que des rideaux ou des vêtements
À proximité de tout obstacle susceptible de bloquer la circulation d'air
∅ Près de la porte
Dans un endroit soumis à la lumière directe du soleil

NOTE SUR LE TROU DANS LE MUR :

S'il n'y a pas de tuyauterie frigorifique fixe :

Lorsque vous choisissez un emplacement, sachez que vous devez laisser suffisamment de place pour un trou dans le mur (voir l'étape Percer un trou dans le mur pour la tuyauterie de connexion) du câble de signal et de la tuyauterie de réfrigérant reliant les unités intérieures et extérieures. La position par défaut pour toute la tuyauterie est le côté droit de l'unité intérieure (en face de l'appareil). Cependant, l'appareil peut accueillir des tuyaux à gauche et à droite.

Consulter le diagramme suivant afin d'assurer la bonne distance avec les murs et le plafond :

La distance par rapport au plafond est déterminée par la méthode d'installation.

12cm (4.75 pouces) ou plus 2,3m (90.55 pouces) ou plus 12cm (4.75 pouces) ou plus

NOTE :

- Si vous n'avez pas besoin du support arrière pour soutenir l'unité :

Terminez les connexions des tuyaux et des câbles avant de monter l'unité intérieure sur le mur. Si la hauteur d'installation est limitée, une distance de 5 cm du plafond est autorisée, mais cela peut réduire les performances du produit. Pour garantir un espace suffisant pour installer et retirer le filtre à air supérieur, maintenez au moins 10 cm ou plus du plafond.

- Si vous avez besoin du support arrière pour soutenir l'unité :

Si le tuyau et le câble sont raccordés avec le panneau avant ouvert, la distance minimale du plafond est de 22 cm ou plus, si le tuyau et le câble sont raccordés sans le panneau avant (à enlever), la distance minimale du plafond est de 11 cm ou plus.

Étape 2 : Fixez la plaque de montage au mur

La plaque de montage est l'appareil sur lequel vous monterez l'unité intérieure.

- Retirez la vis qui fixe la plaque de montage à l'arrière de l'unité intérieure.

Vis

- Fixez la plaque de montage au mur avec les vis fournies. Assurez-vous que la plaque de montage est bien à plat contre le mur.

NOTE POUR LES MURS EN BÉTON OU EN BRIQUE

:

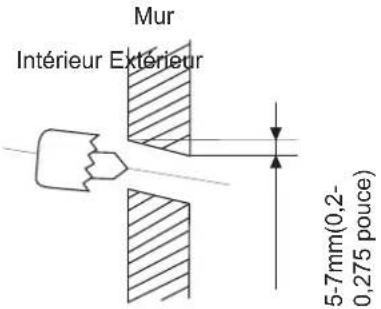

Si le mur est en brique, béton, ou matériau similaire, percez des trous de diamètre de 5mm (diamètre 0,2 pouce) dans le mur et insérez les ancrages de manchon fournis. Puis fixez la plaque de montage au mur en serrant les vis directement dans les ancrages d'attache.

Étape 3 : Percez un trou dans le mur pour la tuyauterie de connexion

1. Déterminez l'emplacement du trou dans le mur en vous basant sur la position de la plaque de montage. Reportez aux Dimensions de la plaque de montage.
2. En utilisant un carottier de 65mm (2,5 pouces) ou 90mm (3,54 pouces) (selon les modèles), percez un trou dans le mur. Assurez-vous que le trou est percé à un angle légèrement descendant, de sorte que l'extrémité extérieure du trou soit plus basse que l'extrémité intérieure d'environ 5mm à 7mm (0,2 à 0,275 pouce). Cela assurera un bon drainage de l'eau.

Mur Intérieur Extérieur 5-7mm(0,2- 0,275 pouce)

NOTE : Lorsque le tuyau de raccordement à côté gaz est de Φ16mm (5/8 pouce) ou plus, le trou dans le mur doit être de 90mm (3.54 pouces).

1. Placez le manchon de protection dans le trou. Cela protège les bords du trou et aidera à le sceller à la fin du processus d'installation.

ATTENTION

Lors de percer le trou sur le mur, assurez-vous d'éviter les fils, la plomberie et les autres composants sensibles.

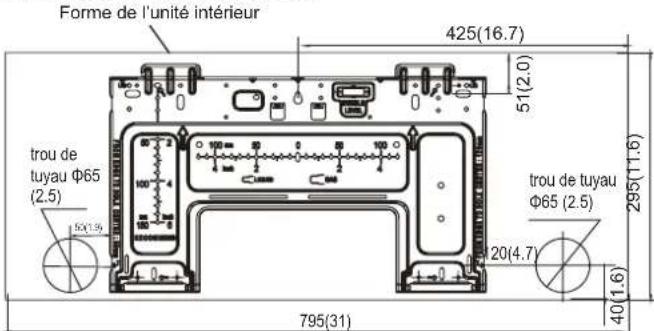

DIMENSIONS DE PLAQUE DE MONTAGE

Différents modèles ont différentes plaques de montage. Pour faciliter l'installation, il y a un niveau à bulle, des dimensions gravées sur la plaque de montage. Veuillez installer la plaque et percer un trou dans le mur selon les indications de la plaque de montage. Voir les figures ci-dessous.

Orientation correcte de la plaque de montage

Unité : mm (pouce)
Règle de direction horizontale

Règle de direction verticale

ATTENTION : Le niveau à bulle sur la plaque de montage ne peut pas être enlevé. S'il est cassé, veillez à nettoyer le liquide qui fuit.

Forme de l'unité intérieur 425(16.7) trou de tuyau Φ65 (2.5) 50(1.9) 51(2.0) trou de tuyau Φ65 (2.5) 20(4.7) 295(11.6) 40(1.6) 795(31)

Modèle A

Forme de l'unité intérieur 490(19.3) trou de tuyau Φ65 (2.5) trou de tuyau Φ65 (2.5) 95(3,7) 965(38) 40(1,5) 322(12.7) 40(1,6)

Modèle B

Forme de l'unité intérieur 570.7(22.5) 60(2.4) 370(14.6) 70(2.8) 50(1.9) trou de tuyau φ65 (2.5) 1140(44.8) trou de tuyau φ65 (2.5)

Modèle C

Étape 4 : Préparez la tuyauterie de réfrigérant

La tuyauterie de réfrigérant se trouve à l'intérieur d'un manchon isolant fixé à l'arrière de l'appareil. Vous devez préparer la tuyauterie avant de la faire passer par le trou dans le mur. Référez-vous à la section

Raccordement de la tuyauterie de réfrigérant de ce manuel pour obtenir des instructions détaillées sur les conditions, les techniques, etc. de dérivation et de torque de tuyau.

NOTE SUR LES ANGLES DE TUYAUX

La tuyauterie de réfrigérant peut sortir de l'unité intérieure de quatre angles différents :

• Côté à gauche
- Arrière gauche
• Côté à droite
- Arrière droite

Voir les figures suivantes pour plus de détails.

• Dans certaines régions des États-Unis, un tube de conduite doit être utilisé pour connecter le câble. Pour garantir un espace suffisant pour le passage des tuyaux et pour que l'appareil soit contre le mur après l'installation, il est recommandé de fixer le tuyau de vidange sur le côté droit (lorsque vous êtes face à l'arrière de l'appareil).
• Lorsque vous choisissez une tuyauterie à gauche ou à droite, veuillez vous assurer que les tuyaux sortent horizontalement afin de ne pas affecter l'installation du panneau inférieur.

ATTENTION

Faites attention à ne pas déformer ou endommager la tuyauterie tout en les pliant loin de l'appareil. Toute fissure dans la tuyauterie affectera les performances de l'appareil.

Si aucune canalisation de réfrigérant n'est encastrée dans le mur, procédez comme suit :

Étape 1 : Accrochez l'unité intérieure sur la plaque de montage :

1. N'oubliez pas que les crochets de la plaque de montage sont plus petits que les trous à l'arrière de l'appareil. Si vous trouvez que vous n'avez pas assez de place pour raccorder des tuyaux encastrés à l'unité intérieure, l'unité peut être réglée à gauche ou à droite d'environ 30-50mm (1,25-1,95 pouces), selon le modèle.

30-50mm (1,2-1,95 pouces) 30-50mm (1,2-1,95 pouces)

Déplacer à gauche ou à droite

Étape 2 : Préparez la tuyauterie de réfrigérant

1. Ouvrez et fixez la position du panneau, puis ouvrez les couvercles des deux blocs de verrouillage, dévissez la vis indiquée sur la photo ci-dessous, puis maintenez les deux côtés du panneau inférieur à l'endroit marqué « PULL », tirez vers le haut pour libérer les boucles, puis faites descendre le panneau inférieur.

Ouvrez le couvercle et dévissez la vis 2017-04-25 2017-04-26

Modèle A

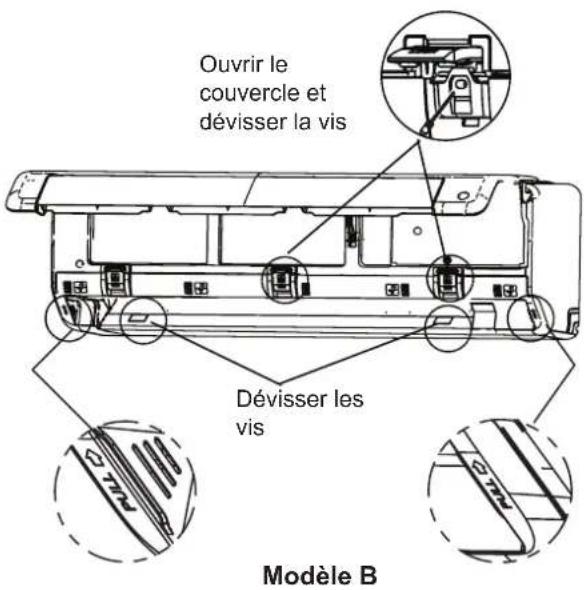

Ouvrir le couvercle et dévisser la vis Dévisser les vis Modèle B

1. Utilisez le support à l'arrière de l'appareil pour soutenir l'appareil, ce qui vous donnera assez d'espace pour brancher la tuyauterie du réfrigérant, le câble de signalisation et le tuyau de vidange.

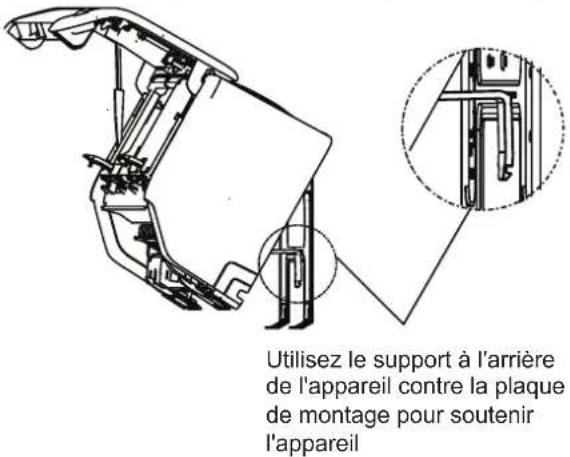

Utilisez le support à l'arrière de l'appareil contre la plaque de montage pour soutenir l'appareil

Étape 3. Connectez le tuyau de drainage et la tuyauterie de réfrigérant (référer à la section

Raccordement de la Tuyauterie de Réfrigérant de ce manuel pour les instructions).

Étape 4. Maintenez le point de raccordement du tuyau exposé pour effectuer le test de fuite (voir la section Vérifications électriques et vérifications de fuites de ce manuel).

Étape 5. Après le test d'étanchéité, enveloppez le point de connexion avec du ruban isolant.

Étape 6. Retirez le support ou le coin qui supporte l'appareil.

Étape 7. En exerçant une pression uniforme, appuyez sur la moitié inférieure de l'appareil. Continuez à pousser vers le bas jusqu'à ce que l'unité s'enclenche sur les crochets situés au bas de la plaque de montage.

Si aucune canalisation de réfrigérant n'est encastrée dans le mur, procédez comme suit :

1. En fonction de la position du trou mural par rapport à la plaque de montage, choisissez le côté par lequel la tuyauterie sortira de l'appareil.

2. Si le trou dans le mur se trouve derrière l'appareil, gardez le panneau knock-out en place. Si le trou dans le mur est situé sur le côté de l'unité intérieure, retirez le panneau knock-out en plastique de ce côté de l'appareil.

(Voir la figure ci-dessous). Cela créera une fente à travers laquelle votre tuyau peut sortir de l'appareil. Utilisez une pince à bec effilé si le panneau en plastique est trop difficile à retirer à la main.

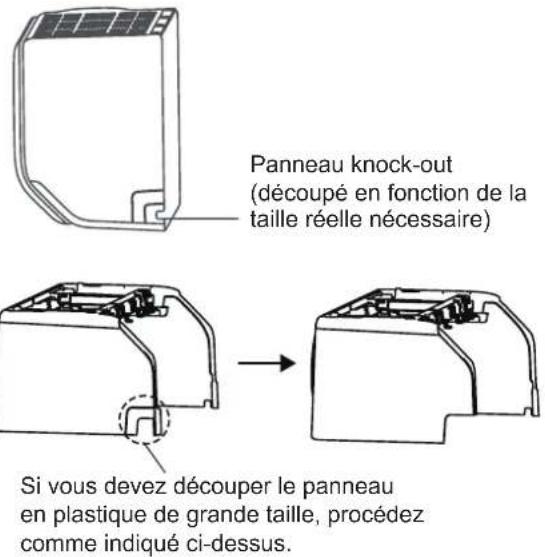

Panneau knock-out (découpé en fonction de la taille réelle nécessaire) Si vous devez découper le panneau en plastique de grande taille, procédez comme indiqué ci-dessus.

1. Utilisez des ciseaux pour couper la longueur du manchon isolant afin de révéler environ 40mm (1,57 pouces) de tuyau de réfrigérant. Cela sert à deux fins:

- Pour faciliter le processus de Raccordement de la tuyauterie de réfrigérant. - Pour faciliter les Contrôles de fuites de gaz et vous permettre de vérifier les bosses

1. Utilisez le support à l'arrière de l'appareil pour soutenir l'appareil, ce qui vous donnera assez d'espace pour brancher la tuyauterie du réfrigérant, le câble de signalisation et le tuyau de vidange.

2. Connectez la tuyauterie de réfrigérant de l'unité intérieure à la tuyauterie de raccordement qui permettra de relier les unités intérieures et extérieures. Veuillez référer à la section

Raccordement de la Tuyauterie de Réfrigérant de ce manuel pour des instructions détaillées.

1. Basé sur la position du trou par rapport à la plaque de montage mural, déterminez l'angle nécessaire de votre tuyauterie.

2. Saisissez la tuyauterie de réfrigérant à la base du coude.

3. Lentement, avec une pression uniforme, pliez la tuyauterie vers le trou. Ne pas déformer ou endommager la tuyauterie au cours du processus.

Étape 5 : Raccordez le tuyau de vidange

Par défaut, le tuyau de drainage est fixé à la gauche de l'appareil (lorsque vous être en face de l'appareil). Cependant, il peut également être fixé au côté droit. Pour assurer un bon drainage, fixez le tuyau de drainage du même côté que votre tuyauterie de réfrigérant quitte l'appareil.

• Enveloppez fermement le point de connexion avec du ruban téflon pour assurer une bonne étanchéité et éviter les fuites.
• Retirez le filtre à air et versez une petite quantité d'eau dans le bac de vidange pour vous assurer que l'eau s'écoule bien de l'appareil.

NOTE SUR LA POSITION DU TUYAU DE DRAINAGE

Veillez à disposer le tuyau de vidange selon les figures suivantes.

∅ Ne pas plier le tuyau de vidange.
Ne pas créer de piège à eau.
Ne pas mettre l'extrémité du tuyau de vidange dans de l'eau ou dans un récipient susceptible de recueillir l'eau.

Assurez-vous que le tuyau de drainage ne soit pas plié ou fissuré pour assurer un bon état.

Des plis dans le tuyau de drainage créeront des pièges à eau.

Des plis dans le tuyau de drainage créeront des pièges à eau.

Ne pas mettre l'extrémité du tuyau de drainage dans de l'eau ou dans un récipient susceptible de recueillir l'eau. Cela empêchera un drainage adéquat.

BOUCHER LE TROU DE VIDANGE INUTILISÉS

Pour éviter les fuites indésirables, vous devez boucher le trou de drainage non utilisé avec le bouchon en caoutchouc fourni.

AVANT D' EFFECTUER TOUTE OPÉRATION SOUS TENSION, LISEZ CES RÈGLEMENTS

1. Tout le câblage doit être conforme aux codes et règlements électriques locaux et nationaux et doit être installé par un électricien agréé.
2. Toutes les connexions électriques doivent être effectuées conformément au schéma de connexion électrique situé sur les panneaux des unités intérieure et extérieure.
3. En cas de problème de sécurité grave avec l'alimentation électrique, arrêtez immédiatement le travail. Expliquez votre raisonnement au client et refuser d'installer l'appareil jusqu'à ce que le problème de sécurité soit correctement résolu.
4. La tension d'alimentation doit être comprise entre 90% et 110% de la tension nominale. Une alimentation insuffisante peut provoquer un dysfonctionnement, un choc électrique ou un incendie.
5. Si vous raccordez l'alimentation à un câblage fixe, veuillez installer un protecteur contre les surtensions et un interrupteur d'alimentation principal d'une capacité de 1,5 fois le courant maximal de l'appareil.
6. Si vous raccordez l'alimentation à un câblage fixe, un interrupteur ou un disjoncteur qui déconnecte tous les pôles et présente une séparation de contact d'au moins 1/8 pouce (3mm) doit être intégré au câblage fixe. Le technicien qualifié doit utiliser un disjoncteur ou un interrupteur approuvé.
7. Ne branchez l'appareil que sur une prise de courant individuelle. Ne branchez pas un autre appareil sur cette prise.
8. Assurez-vous de bien mettre le climatiseur à la terre.
9. Chaque fil doit être fermement connecté. Un mauvais câblage peut provoquer une surchauffe du terminal, ce qui entraîne un dysfonctionnement du produit et un éventuel incendie.
10. Ne laissez pas les fils toucher ou reposer contre les tuyaux de réfrigérant, le compresseur ou toute pièce mobile de l'appareil.
11. Si l'appareil est équipé d'un réchauffeur électrique auxiliaire, celui-ci doit être installé à au moins 1 mètre (40 pouces) de tout matériau combustible.
12. Pour éviter tout choc électrique, ne touchez jamais les composants électriques peu après que l'alimentation électrique a été coupée. Après avoir coupé le courant, attendez toujours 10 minutes ou plus avant de toucher les composants électriques.

AVERTISSEMENT

AVANT D' EFFECTUER TOUT TRAVAIL ÉLECTRIQUE OU DE CÂBLAGE, COUPER L'ALIMENTATION PRINCIPALE DU SYSTÈME.

Étape 6 : Connectez le câble de signal

Le câble de signal permet la communication entre les unités intérieures et extérieurs. Vous devez d'abord choisir la bonne taille de câble avant de le préparer pour la connexion.

Types de câbles

• Câble d'alimentation intérieur (le cas échéant) : H05VV-F or H05V2V2-F
• Câble d'alimentation extérieur : H07RN-F
  • Câble de signal : H07RN-F

Section transversale minimale des câbles d'alimentation et de signal (pour référence)

Courant nominal de l'appareil (A)	Section transversale nominale ( mm^2 )
>3 et ≤ 6 0,75
>6 et ≤ 10 1
>10 et ≤ 16 1,5
>16 et ≤ 25 2,5
>25 et ≤ 32 4
>32 et ≤ 40 6

CHOISIRE LA BONNE TAILLE DU CABLE

La taille du câble d'alimentation, du câble de signal, du fusible et du commutateur nécessaires est déterminée par le courant maximal de l'appareil. Le courant maximum est indiqué sur la plaque signalétique située sur le panneau latéral de l'appareil. Veuillez référer à cette plaque signalétique pour choisir le bon câble, le bon fusible ou le bon commutateur.

1. Ouvrez et fixez la position du panneau, puis ouvrez les couvercles des deux blocs de verrouillage, dévissez la vis indiquée sur la photo ci-dessous, puis maintenez les deux côtés du panneau inférieur à l'endroit marqué « PULL », tirez vers le haut pour libérer les boucles, puis faites descendre le panneau inférieur.

2. Ouvrez le couvercle de la boîte à fil pour connecter le câble.

Ouvrez d'abord le panneau avant, puis retirez le panneau inférieur.

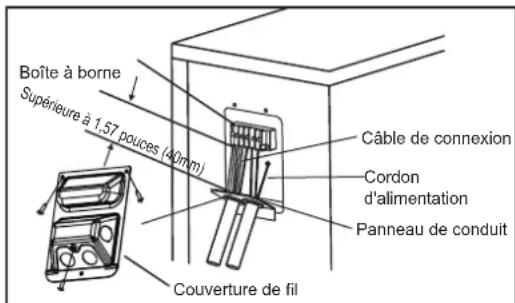

ouvrir le couvercle de fil Boîte à borne Serre-câble

AVERTISSEMENT

TOUT LE CABLAGE DOIT ÊTRE RÉALISÉ STRICTEMENT CONFORMÉMENT AU DIAGRAMME DE CABLAGE SITUÉ À L'ARRIÈRE DU PANNEAU AVANT DE L'UNITÉ INTÉRIEURE.

1. Dévissez le serre-câble sous la boîte à borne et placez-le sur le côté.
2. Face à l'arrière de l'unité, retirez le panneau en plastique situé en bas à gauche
3. Faites passer le fil de signal à travers cette fente, de l'arrière de l'appareil vers l'avant.
4. Face à l'avant de l'appareil, connectez le fil selon le schéma de câblage de l'unité intérieure, connectez la patte U et vissez fermement chaque fil à la borne correspondante.

ATTENTION

NE PAS MÉLANGER LES LIGNE DE ZÉRO RT LIGNE DE FEU

Ceci est dangereux et peut entraîner un dysfonctionnement du climatiseur.

1. Après avoir vérifié que chaque connexion est sécurisée, utilisez le serre-câble pour attacher le câble de signal à l'appareil. Vissez bien le serre-câble.
2. Remettez en place le couvre-fil à l'avant de l'appareil et le panneau en plastique à l'arrière.

NOTE SUR LE CÂBLAGE

LE PROCESSUS DE CONNEXION DE CÂBLAGE PEUT DIFFÉRER LÉGÈREMENT ENTRE APPAREILS ET RÉGIONS

Étape 7 : Enveloppez la tuyauterie et les câbles Avant de faire passer la tuyauterie, le tuyau de drainage et le câble de signal à travers le trou mural, vous devez les regrouper pour économiser de l'espace, les protéger et les isoler (Cela peut ne pas s'appliquer à certains emplacements aux États-Unis).

1. Attachez le tuyau de drainage, les tuyaux de réfrigérant et le câble de signal comme indiqué ci-dessous :

Unité intérieure

Espace derrière l'appareil Tuyauterie de réfrigérant Ruban isolant

Fil de signal Tuyau de drainage

LE TUYAU DE DRAINAGE DOIT ÊTRE EN BAS

Assurez-vous que le tuyau de drainage est au bas du paquet. Si vous placez le tuyau de drainage au sommet du faisceau, le bac de drainage risque de déborder, ce qui peut provoquer un incendie ou des dégâts d'eau.

NE PAS ENROULER LE CABLE DE SIGNAL AVEC D'AUTRES FILS

Lorsque vous réunissez ces éléments, n'entrelacer ni ne croiser le câble de signal avec aucun autre câblage.

1. À l'aide de ruban adhésif en vinyle, fixez le tuyau de drainage au-dessous des tuyaux de réfrigérant.
2. À l'aide de ruban isolant, enveloppez le câble de signal, les tuyaux de réfrigérant et le tuyau de drainage ensemble. Double-vérifiez que tous les éléments sont regroupés.

NE PAS ENROULER LES EXTRÉMITÉS DE TUYAUTERIE

Lorsque vous enveloppez le paquet, laissez les extrémités de la tuyauterie non enveloppées. Vous devez y accéder pour rechercher des fuites à la fin du processus d'installation (voir la section Vérifications électriques et vérifications de fuites du présent manuel).

Étape 8 : Installer l'unité intérieure

Si vous avez installé une nouvelle tuyauterie de connexion à l'unité extérieure, procéder aux étapes suivantes :

1. Si vous avez déjà passé la tuyauterie de réfrigérant à travers le trou dans le mur, passez à l'étape 4.
2. Sinon, vérifiez à nouveau que les extrémités des tuyaux de réfrigérant sont bien étanches pour empêcher la pénétration de saleté ou de corps étrangers dans les tuyaux.
3. Passez lentement le faisceau enveloppé de tuyaux de réfrigérant, le tuyau de drainage et le câble de signal à travers le trou dans le mur.
4. Accrochez le haut de l'unité intérieure au crochet supérieur de la plaque de montage.
5. Vérifiez que l'appareil est bien accroché lors du montage en appliquant une légère pression sur les côtés gauche et droit de l'appareil. L'unité ne doit pas se trémousser ou se déplacer.
6. En exerçant une pression uniforme, appuyez sur la moitié inférieure de l'appareil. Continuez à pousser vers le bas jusqu'à ce que l'unité s'enclenche sur les crochets situés au bas de la plaque de montage.
7. Vérifiez que l'appareil est correctement monté en appliquant une légère pression sur les côtés gauche et droit de l'appareil.

Installation de l'unité extérieure

Installer l'unité en respectant les codes et les réglementations locales, il peut y avoir des différences entre les régions différentes.

60cm (24 pouces) dessus 30cm (12 pouces) du mur arrière 30cm (12 pouces) à gauche 200cm (79 pouces) en avant 60cm (24 pouces) à droite

Instructions d'installation - Unité extérieure

Étape 1 : Sélectionner l'emplacement d'installation Avant d'installer l'unité extérieure, vous devez choisir un emplacement approprié. Les normes suivantes vous aideront à sélectionner un emplacement approprié pour l'appareil.

Emplacement approprié d'installation doit répondre aux normes suivantes :

Répondre à toutes les exigences spatiales indiquées dans la section Espace requis pour l'installation ci-dessus.
√ Bonne circulation d'air et ventilation
√ Ferme et solide - l'emplacement peut supporter l'appareil et ne vibre pas
√ Le bruit de l'appareil ne dérangera pas les autres
Protégé contre les longues périodes de lumière directe du soleil ou de pluie
Là où des chutes de neige sont prévues, élever l'appareil au-dessus du patin de base pour éviter l'accumulation de glace et les dommages à la bobine. Monter l'appareil à une hauteur supérieure à la moyenne des chutes de neige accumulées. La hauteur minimale doit être de 18 pouces

NE PAS installer l'appareil dans les endroits suivants

∅ Près d'un obstacle qui bloquera les entrées et les sorties d'air
Près d'une rue publique, de zones surpeuplées ou d'un endroit où le bruit de l'appareil dérange les autres
∅ Près d'animaux ou de plantes qui seront endommagés par la décharge d'air chaud
∅ Près de toute source de gaz combustible
Dans un endroit exposé à de grandes quantités de poussière
Dans un endroit exposé à une quantité excessive d'air salé

CONSIDÉRATIONS SPÉCIALES POUR LE TEMPS EXTRÊME

Si l'appareil est exposé à un vent violent :

Installer l'appareil de sorte que l'extracteur d'air soit à un angle de 90° par rapport au vent. Si nécessaire, installer une barrière devant l'appareil pour le protéger des vents extrêmement violents.

Voir les figures ci-dessous.

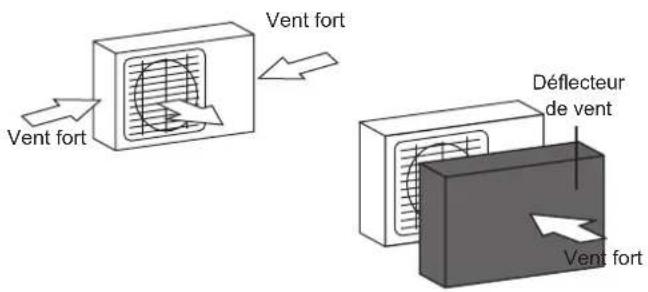

Vent fort Vent fort Déflecteur de vent Vent fort

Si l'appareil est fréquemment exposé à de fortes pluies ou à la neige :

Construire un abri au-dessus de l'appareil pour le protéger de la pluie ou de la neige. Veiller à ne pas obstruer le flux d'air autour de l'appareil.

Si l'appareil est fréquemment exposé à l'air salé (bord de la mer) :

Utiliser l'unité extérieure spécialement conçue pour résister à la corrosion.

Étape 2 : Installez le joint de drainage (appareil de pompe à chaleur uniquement)

Avant de visser l'unité extérieure en place, vous devez installer le joint de drainage au bas de l'appareil. Il faut noter qu'il existe deux types différents de joints de drainage en fonction du type d'unité extérieure.

Si le joint de drainage est livré avec un joint en caoutchouc (figure A), procéder comme suit :

1. Installez le joint en caoutchouc à l'extrémité du joint de drainage qui se connectera à l'unité extérieure.
2. Insérez le joint de drainage dans le trou du plateau inférieur de l'appareil.
3. Faites pivoter le joint de vidange de 90° jusqu'à ce qu'il s'enclenche en place face à l'avant de l'appareil.
4. Connectez une rallonge de tuyau de drainage (non fournie) au joint de drainage pour rediriger l'eau de l'appareil en mode de chauffage.

Si le joint de drainage ne vient pas avec un joint en caoutchouc (Fig. B), procédez comme suit :

1. Insérez le joint de drainage dans le trou du plateau inférieur de l'appareil. Le joint de drainage est coincé en place.

2. Raccordez une rallonge de tuyau de vidange (non incluse) au raccord de vidange pour rediriger l'eau de l'appareil en mode chauffage.

Trou du plateau inférieur de l'unité extérieure

Sous climat froid, assurez-vous que le tuyau de drainage est aussi vertical que possible pour assurer un drainage rapide de l'eau. Si l'eau s'écoule trop lentement, elle peut geler dans le tuyau et inonder l'appareil.

Étape 3 : Unité extérieure d'ancrage

L'unité extérieure peut être ancrée au sol ou à un support mural avec boulon (M10). Préparez la base d'installation de l'appareil conformément aux dimensions ci-dessous.

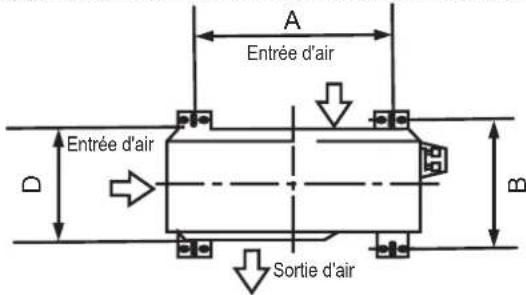

DIMENSIONS DE MONTAGE DE L'APPAREIL

Vous trouverez ci-dessous une liste des différentes dimensions d'unités extérieures et de la distance entre leurs pieds de montage. Préparez la base d'installation de l'appareil conformément aux dimensions ci-dessous.

A Entrée d'air D Entrée d'air B Sortie d'air

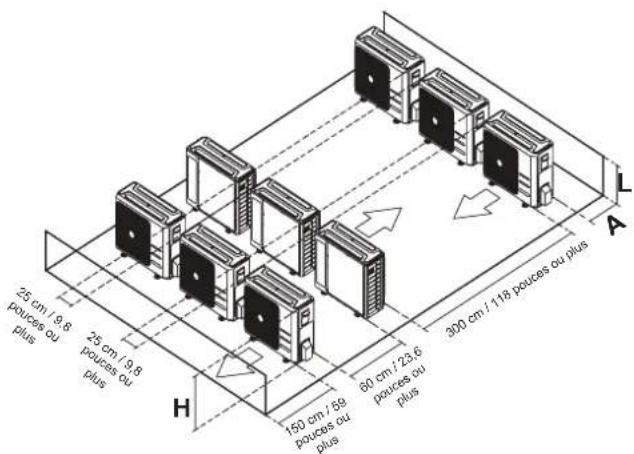

Rangées d'installation en série Les relations entre H, A et L sont les suivantes.

	L A
L ≤ H L	≤ 1/2H 25 cm / 9,8	pouces ou plus
	1/2H < L ≤ H 30	cm / 11,8 pouces ou plus
L > H Ne peut pas être installé

25 cm / 18.8 pouces ou plus 25 cm / 9.8 pouces ou plus 300 cm / 118 pouces ou plus 150 cm / 58 pouces ou plus 60 cm / 23.6 pouces ou plus H L A

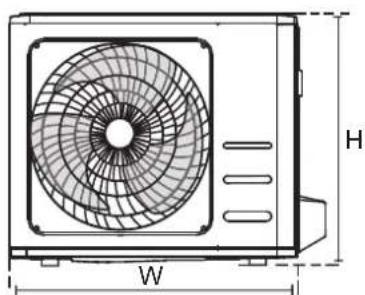

DIMENSIONS DE MONTAGEDimensions de l'unité extérieure (mm) W × H × D
	Distance A (mm) Distance B (mm)
681 × 434 × 285 (26.8" × 17.1" × 11.2") 460 (18.1") 292 (11.5")
700 × 550 × 270 (27.5" × 21.6" × 10.6") 450 (17,7") 260 (10,2")
700 × 550 × 275 (27,5" × 21,6" × 10,8") 450 (17,7") 260 (10,2")
720 × 495 × 270 (28,3" × 19,5" × 10,6") 452 (17,8") 255 (10,0")
728 × 555 × 300 (28,7" × 21,8" × 11,8") 452 (17,8") 302 (11,9")
765 × 555 × 303 (30,1" × 21,8" × 11,9") 452 (17,8") 286 (11,3")
770 × 555 × 300 (30,3" × 21,8" × 11,8") 487 (19,2") 298 (11,7")
805 × 554 × 330 (31,7" × 21,8" × 12,9") 511 (20,1") 317 (12,5")
800 × 554 × 333 (31,5" × 21,8" × 13,1") 514 (20,2") 340 (13,4")
845 × 702 × 363 (33,3" × 27,6" × 14,3") 540 (21,3") 350 (13,8")
890 × 673 × 342 (35,0" × 26,5" × 13,5") 663 (26,1") 354 (13,9")
946 × 810 × 420 (37,2" × 31,9" × 16,5") 673 (26,5") 403 (15,9")
946 × 810 × 410 (37,2" × 31,9" × 16,1") 673 (26,5") 403 (15,9")

Si vous souhaitez installer l'appareil sur le sol ou sur une plate-forme de montage en béton, procédez comme suit :

1. Marquez les positions pour quatre boulons d'expansion en fonction du plan des dimensions.
2. Pré-percez des trous pour les boulons d'expansion.
3. Placez un écrou à la fin de chaque boulon d'expansion.
4. Martelez les boulons d'expansion dans les trous pré-percés.
5. Retirez les écrous des boulons d'expansion et placer l'unité extérieure sur les boulons.
6. Mettez la rondelle sur chaque boulon d'expansion, puis remplacez les écrous.
7. À l'aide d'une clé, serrez chaque écrou jusqu'à ce qu'il soit bien ajusté.

AVERTISSEMENT

LA PROTECTION DES YEUX EST RECOMMANDÉE EN TOUT TEMPS LORS DU FORAGE DANS LE BÉTON.

Si vous souhaitez installer l'appareil sur un support mural, procédez comme suit :

ATTENTION

Assurez-vous que le mur est en brique solide, en béton ou en un matériau de résistance similaire. Le mur doit pouvoir supporter au moins quatre fois le poids de l'appareil.

1. Marquez la position des trous de fixation en vous basant sur le tableau des dimensions.
2. Pré-percez les trous pour les boulons d'expansion.
3. Placez une rondelle et un écrou à la fin de chaque boulon à expansion.
4. Vissez les boulons de dilatation à travers les trous des supports de fixation, mettez-les en place et enfoncez les boulons de dilatation dans le mur.
5. Vérifiez que les supports de montage sont plans.
6. Soulevez soigneusement l'appareil et placer ses pieds de montage sur des supports.
7. Boulonnez fermement l'appareil aux supports.
8. Si cela est autorisé, installez l'appareil avec des joints en caoutchouc pour réduire les vibrations et le bruit.

Étape 4 : Connecter les câbles de signal et d'alimentation

La boîte à borne de l'unité extérieure est protégé par un couvercle de câblage électrique situé sur le côté de l'appareil. Un schéma de câblage complet est imprimé à l'intérieur du couvercle de câblage.

AVERTISSEMENT

AVANT D' EFFECTUER TOUT TRAVAIL ÉLECTRIQUE OU DE CÂBLAGE, COUPER L'ALIMENTATION PRINCIPALE DU SYSTÈME.

1. Préparer le câble pour la connexion :

UTILISER LE CÂBLE CORRECT

• Câble d'alimentation intérieur (le cas échéant) : H05VV-F ou H05V2V2-F
• Câble d'alimentation extérieur : H07RN-F
  • Câble de signal : H07RN-F

CHOISIRE LA BONNE TAILLE DU CABLE

La taille du câble d'alimentation, du câble de signal, du fusible et du commutateur nécessaires est déterminée par le courant maximal de l'appareil. Le courant maximum est indiqué sur la plaque signalétique située sur le panneau latéral de l'appareil. Veuillez référer à cette plaque signalétique pour choisir le bon câble, le bon fusible ou le bon commutateur.

a. À l'aide de pinces à dénuder, dénuder la gaine en caoutchouc des deux extrémités du câble pour révéler environ 40 mm (1,57 pouces) de fils à l'intérieur.
b. Dénuder l'isolation des extrémités des câbles.
c. À l'aide d'une pince à sertir les fils, sertir des pattes en U aux extrémités des fils.

FAIRE ATTENTION AUX FILS SOUS TENSION

Lors du sertissage des fils, veiller à bien distinguer le fil sous tension (« L ») des autres fils.

AVERTISSEMENT

TOUT LE TRAVAIL DE CÂBLAGE DOIT ÊTRE RÉALISÉ STRICTEMENT CONFORMÉMENT AU SCHÉMA DE CÂBLAGE SITUÉ À L'INTÉRIEUR DU COUVERCLE DE FIL DE L'UNITÉ EXTÉRIEURE.

1. Dévisser le couvercle du câblage électrique et le retirer.
2. Dévisser le serre-câble sous la boîte à borne et le placer sur le côté.
3. Connecter le fil conformément au schéma de câblage et visser fermement la patte en U de fixation de chaque fil au terminal correspondant.
4. Après avoir vérifié que chaque connexion est sécurisée, boucler les fils autour pour empêcher l'eau de pluie de s'écouler dans le terminal.
5. À l'aide du serre-câble, fixer le câble à l'appareil. Visser fermement le serre-câble.
6. Isoler les fils non utilisés avec du ruban isolant en PVC. Les disposer de sorte qu'ils ne touchent aucune pièce électrique ou métallique.
7. Remettre le couverture de fil sur le côté de l'appareil et le visser en place.

Couverture Vis

En Amérique du Nord

1. Retirer le couverture de fil de l'appareil en desserrant les 3 vis.
2. Démonter les capuchons sur le panneau de conduit.
3. Monter provisoirement les tubes de conduit (non inclus) sur le panneau de conduit.
4. Connecter correctement les câbles d'alimentation et les câbles basse tension aux terminaux correspondants de la boîte à borne.
5. Mettre l'appareil à la terre conformément aux codes locaux.
6. S'assurer que la longueur nécessaire pour le fil est de plusieurs pouces plus long que la longueur du fil requis.
7. Utiliser des écrous de blocage pour fixer les tubes de conduit.

Boîte à borne Supérieure à 1,57 pouces (40mm) Câble de connexion Cordon d'alimentation Panneau de conduit Couverture de fil

Veuillez sélectionner le trou de passage approprié selon le diamètre de fil.

Raccordement de la Tuyauterie de Réfrigérant

Lors du raccordement de la tuyauterie de réfrigérant, ne pas laisser aucune substance ni aucun gaz autre que le réfrigérant spécifié pénétrer dans l'appareil. La présence d'autres gaz ou substances réduira la capacité de l'appareil et peut entraîner une pression anormalement élevée dans le cycle de réfrigération. Cela peut provoquer l'explosion et la blessure.

Note sur la Longueur de Tuyau

La longueur de la tuyauterie de réfrigérant affectera les performances et l'efficacité énergétique de l'appareil. L'efficacité nominal est testé pour les appareils avec le tuyau d'une longueur de 5m (16,5 pieds) (en Amérique du Nord, la longueur du tuyau standard est de 7,5m (25')). Un tuyau minimum de 3m est requis pour minimiser les vibrations et le bruit excessif. En zone tropicale spéciale, pour les modèles de réfrigérant R290, aucun réfrigérant ne peut être ajouté et la longueur maximale du tuyau de réfrigérant ne doit pas dépasser 10m (32,8 pieds). Reporter au tableau ci-dessous pour connaître les spécifications relatives à la longueur maximale et à la hauteur de descente de la tuyauterie.

Longueur maximale et hauteur de descente de la tuyauterie de réfrigérant par modèle d'appareil.

Modèle Capacité (BTU/h) Max. Longueur (m)			Max. Hauteur de descente (m)
Climatiseur split à FV R410A, R32	<15 000 25 (82 pieds)	10 (33 pieds)
	≥ 15 000 et < 24 000 30 (98,5 pieds)	20 (66 pieds)
	≥ 24 000 et < 36 000 50 (164 pieds)	25 (82 pieds)
Climatiseur split à vitesse fixe R22	<18 000 10 (33 pieds)	5 (16 pieds)
	≥ 18 000 et < 21 000 15 (49 pieds)	8(26 pieds)
	≥ 21 000 et < 35 000 20 (66 pieds)	10 (33 pieds)
Climatiseur split à vitesse fixe R410A, R32	<18 000 20 (66 pieds)	8(26 pieds)
	≥ 18 000 et < 36 000 25 (82 pieds)	10 (33 pieds)

Instructions de raccordement - Tuyauterie de réfrigérant

Étape 1 : Couper des tuyaux

Lors de la préparation des tuyaux de réfrigérant, prendre extra soin à les couper et les évaser correctement. Cela garantira un fonctionnement efficace et minimisera le besoin de maintenance future.

1. Mesurer la distance entre les unités intérieures et extérieures.
2. À l'aide d'un coupe-tube, couper le tuyau un peu plus long que la distance mesurée.
3. S'assurer que le tuyau est coupé à un angle parfait de 90°.

90° Oblique Rugueux Sinueux

NE PAS DÉFORMER LE TUYAU LORS DU COUPAGE

Être vraiment prudent à ne pas endommager, bosseler ou déformer le tuyau lors du coupage. Cela réduira considérablement l'efficacité de chauffage de l'appareil.

Étape 2 : Enlever les bavures

Les bavures peuvent affecter le joint étanche à l'air de Raccordement de la Tuyauterie de Réfrigérant. Ils doivent être complètement enlevés.

1. Tenir le tuyau à un angle vers le bas pour éviter que des bavures ne tombent dans le tuyau.
2. À l'aide d'un alésoir ou d'un outil d'ébavurage, enlever toutes les bavures de la section coupée du tuyau.

Tuyau Alésoir Pointer vers le bas

Étape 3 : Évaser les extrémités des tuyaux

Un bon évasement est essentiel pour obtenir le joint étanche à l'air.

1. Après avoir enlevé les bavures du tuyau coupé, sceller les extrémités avec du ruban en PVC pour éviter l'entrée des corps étrangers dans le tuyau.
2. Gainer le tuyau avec un matériau isolant.
3. Placer les écrous à embase aux deux extrémités du tuyau. S'assurer qu'ils sont dans la bonne direction, car vous ne pouvez pas les mettre ou changer leur direction après les avoir évasés.

Écrou à embase
Tuyau en cuivre

1. Enlever le ruban en PVC des extrémités du tuyau lorsque vous êtes prêt à effectuer le travail d'évasement.
2. Fixer la forme d'évasement au bout du tuyau. L'extrémité du tuyau doit dépasser du bord de la forme plate conformément aux dimensions indiquées dans le tableau ci-dessous.

1. Placer l'outil d'évasement sur la forme.
2. Tourner la poignée de l'outil d'évasement dans le sens des aiguilles d'une montre jusqu'à ce que le tuyau soit complètement évasé.
3. Enlever l'outil d'évasement et la forme d'évasement, puis examiner l'extrémité du tuyau pour y déceler des fissures et même un évasement.

Étape 4 : Connecter des tuyaux

Lors du raccordement des tuyaux de réfrigérant, veiller à ne pas utiliser la torque excessive ni à déformer le tuyau de quelque manière que ce soit. Vous devez d'abord connecter le tuyau à basse pression, puis le tuyau à haute pression.

Rayon de courbure minimal

Lors du pliage d'une tuyauterie de réfrigérant connectif, le rayon de courbure minimal est de 10 cm.

Instructions pour connecter la tuyauterie à l'unité intérieure

1. Aligner le centre des deux tuyaux que vous connecterez.

Tubulure de l'unité intérieure Écrou à embase Tuyau

1. Serrer à la main l'écrou à embase aussi fermement que possible.
2. À l'aide d'une clé, pincer l'écrou sur la tubulure de l'appareil.
3. Tout en serrant fermement l'écrou sur le tube de l'appareil, utiliser une clé dynamométrique pour serrer l'écrou à embase conformément aux valeurs de torque indiquées dans le tableau des Exigences de torque ci-dessous. Desserrer légèrement l'écrou évasé, puis resserrer à nouveau.

Une force excessive peut casser l'écrou ou endommager la tuyauterie de réfrigérant. Vous ne devez pas dépasser les exigences de torque indiquées dans le tableau ci-dessus.

Instructions pour connecter la tuyauterie à l'unité extérieure

1. Dévisser le couvercle de la vanne à garniture sur le côté de l'unité extérieure.
2. Enlever les capuchons de protection des extrémités des vannes.
3. Aligner l'extrémité du tuyau d'évasement avec chaque vanne et serrer l'écrou à embase aussi fermement que possible à la main.
4. À l'aide d'une clé, pincer le corps de la vanne. Ne pas pincer l'écrou qui ferme la vanne de service.

1. Tout en tenant fermement le corps de la vanne, serrer l'écrou à embase à l'aide d'une clé de torque en fonction des valeurs de torque correctes.

2. Desserrer légèrement l'écrou évasé, puis resserrer à nouveau.

3. Répéter les étapes 3 à 6 pour le tuyau restant.

UTILISER LA CLÉ POUR PINCER LE CORPS PRINCIPAL DE LA VANNE

La torque pour le serrage de l'écrou à embase peut détacher d'autres parties de la vanne.

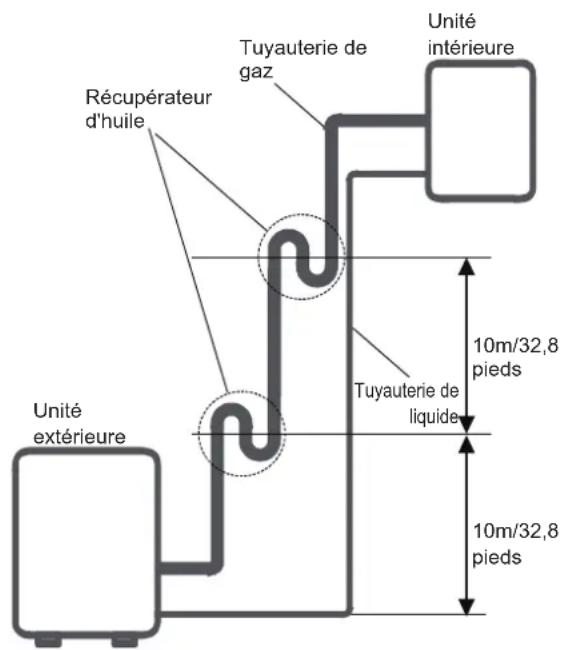

• Récupérateur d'huile
Si l'unité intérieure est installée plus haut que l'unité extérieure :
- Si l'huile retourne dans le compresseur de l'unité extérieure, cela peut provoquer une compression du liquide ou une détérioration du retour de l'huile. Les récupérateurs d'huile dans la tuyauterie montante de gaz peuvent éviter ce cas.
Un récupérateur d'huile doit être installé tous les 10m (32,8 pieds) pour le tuyau montant d'aspiration verticale.

Récupérateur d'huile Tuyauterie de gaz Unité intérieure Unité extérieure Tuyauterie de liquide 10m/32,8 pieds 10m/32,8 pieds

L'unité intérieure est installée plus haut que l'unité extérieure

ATTENTION

Si l'unité extérieure est installée plus haut que l'unité intérieure :

- Il est recommandé de ne pas augmenter la dimension du tuyau montant d'aspiration verticale. Le retour d'huile approprié au compresseur peut être maintenu par la vitesse du gaz d'aspiration. Si la vitesse s'abaisse au-dessous de 7,62m/s (1500fpm (pied par minute)), le retour d'huile sera diminué. Un récupérateur d'huile doit être installé tous les 6m (20 pieds) pour le tuyau montant d'aspiration verticale.

Récupérateur d'huile Tuyauterie de gaz Unité extérieure 6m/20 pieds Tuyauterie de liquide 6m/20 pieds Unité intérieure

L'unité extérieure est installée plus haut que l'unité intérieure :

Évacuation d'air

Préparation et précaution

L'air et des corps étrangers dans le circuit de réfrigérant peuvent provoquer une augmentation anormale de la pression, ce qui peut endommager le climatiseur, réduire son efficacité et causer des blessures. Utilisez une pompe à vide et un manomètre de collecteur pour évacuer le circuit de réfrigérant, en éliminant tout gaz non condensable et toute humidité du système. L'évacuation doit être effectuée lors de l'installation initiale et lorsque l'appareil est déplacé.

AVANT D' EFFECTUER L'ÉVACUATION

Vérifiez les tuyaux de connexion entre les unités intérieure et extérieure pour assure qu'ils sont correctement connectés.
Assurez-vous que tout le câblage est correctement connecté.

Instructions d'évacuation

1. Connectez le tuyau de charge du manomètre de collecteur au port d'entretien de la vanne de basse pression de l'unité extérieure.
2. Connectez un autre tuyau de charge du manomètre de collecteur à la pompe à vide.
3. Ouvrez le côté à Basse Pression du manomètre de collecteur. Gardez le côté à Haute Pression fermé.
4. Démarrez la pompe à vide pour évacuer le système.
5. Faites fonctionner à vide pendant au moins de 15 minutes ou jusqu'à ce que le débitmètre composé indique -76cmHG (-10 ^5 Pa).

Manomètre de collecteur Jauge composée -76cmHg Manomètre Vanne à basse pression Tuyau de pression / Tuyau de charge Vanne à haute pression Tuyau de charge Pompe à vide Vanne à basse pression

1. Fermez le côté à Basse pression du manomètre de collecteur et arrêtez la pompe à vide.

2. Attendez 5 minutes, puis vérifiez qu'il n'y a pas eu de changement dans la pression du système.

3. Si la pression du système change, consultez la section Vérification des fuites de gaz pour savoir comment vérifier les fuites. S'il n'y a pas de changement de pression dans le système, dévisser le capuchon de la vanne à garniture (vanne à haute pression).

4. Insérez une clé hexagonale dans la vanne à garniture (vanne haute pression) et ouvrez la vanne en tournant la clé d'un quart de tour dans le sens inverse des aiguilles d'une montre. Écoutez si du gaz sort du système, puis fermez la vanne au bout de 5 secondes.
5. Observez le Manomètre pendant une minute pour assurer qu'il n'y a pas de changement de pression. Le manomètre doit indiquer une pression légèrement supérieure à la pression atmosphérique.
6. Enlevez le tuyau de charge du port d'entretien.

Écrou à embase Capuchon Corps de vanne Tige de vanne

1. À l'aide d'une clé hexagonale, ouvrez complètement les vannes à haute pression et à basse pression.
2. Serrez à la main les bouchons des trois soupapes (orifice de service, haute pression, basse pression). Vous pouvez le serrer davantage à l'aide d'une clé dynamométrique si nécessaire.

OUVRIR DÉLICATEMENT DE TIGE DE VANNE

Lorsque vous ouvrez les tiges de vanne, tournez la clé hexagonale jusqu'à ce qu'elle frappe le bouchon. Ne pas essayer de forcer la vanne à l'ouvrir davantage.

Note relative à l'ajout de réfrigérant

Certains systèmes nécessitent une charge supplémentaire en fonction de la longueur du tuyau. La longueur standard du tuyau varie en fonction de la réglementation locale. Par exemple, en Amérique du Nord, la longueur standard des tuyaux est de 7,5 m (25').

Dans les autres zones, la longueur standard du tuyau est de 5 m (16'). Le réfrigérant doit être chargé à partir du port d'entretien situé sur la vanne à basse pression de l'unité extérieure. Le réfrigérant supplémentaire à charger peut être calculé à l'aide de la formule suivante :

RÉFRIGÉRANT SUPPLÉMENTAIRE PAR LONGUEUR DE TUYAU

Longueur du tuyau de raccordement (m)	Méthode de purge d'air	Réfrigérant supplémentaire
≤ longueur standard du tuyau	Pompe à vide	N/A
> longueur standard du tuyau	Pompe à vide	Côté liquide : ø6,35 (ø 0,25")R32 :(Longueur du tuyau - longueur standard) × 12g/m(Longueur du tuyau - longueur standard) × 0,13oZ/piedR290 :(Longueur du tuyau - longueur standard) × 10g/m(Longueur de tuyau - longueur standard) × 0,10oZ/piedR410A :(Longueur du tuyau - longueur standard) × 15g/m(Longueur du tuyau - longueur standard) × 0,16oz/piedR22 :(Longueur du tuyau - longueur standard) × 20g/m(Longueur de tuyau - longueur standard) × 0,21oZ/pied	Côté liquide : ø 9,52 (ø 0,375")R32 :(Longueur du tuyau - longueur standard) × 24g/m(Longueur de tuyau - longueur standard) × 0,26oZ/piedR290 :(Longueur du tuyau - longueur standard) × 18g/m(Longueur du tuyau - longueur standard) × 0,19oZ/piedR410A :(Longueur du tuyau - longueur standard) × 30g/m(Longueur de tuyau - longueur standard) × 0,32oZ/piedR22 :(Longueur du tuyau - longueur standard) × 40g/m(Longueur de tuyau - longueur standard) × 0,42oZ/pied

Pour l'appareil de réfrigérant R290, la quantité totale de réfrigérant à charger ne dépasse pas :
387g(<=9000Btu/h), 447g(>9000Btu/h et <=12000Btu/h), 547g(>12000Btu/h et <=18000Btu/h), 632g(>18000Btu/h et <=24000Btu/h).

ATTENTION NE PAS mélanger les types de réfrigérants.

Vérification des fuites de gaz et d'électricité

Avant la mise en service

N'effectuez la mise en service qu'après avoir suivi les étapes suivantes :

• Contrôles de sécurité électrique - Confirmez que le système électrique de l'appareil est sûr et fonctionne correctement
• Vérification des fuites de gaz - Vérifiez toutes les connexions d'écrous à embase et confirmez que le système n'a pas de fuite
• Confirmez que les vannes à gaz et à liquide (haute et basse pression) sont complètement ouvertes

Contrôles de sécurité électrique

Après l'installation, confirmez que tout le câblage électrique est installé conformément aux réglementations locales et nationales, et selon le manuel d'installation.

AVANT LA MISE EN SERVICE

Vérifiez le travail de mise à la terre

Mesurez la résistance de mise à la terre par détection visuelle et avec un testeur de résistance de terre. La résistance de mise à la terre doit être inférieure à 0,1Ω.

Note : Cela peut ne pas être requis pour certains endroits aux États-Unis.

PENDANT LA MISE EN SERVICE

Vérifiez les fuites électriques

Pendant la mise en service, utilisez un probe électrique et un multimètre pour effectuer un test de fuite électrique complet.

Si une fuite d'électricité est détectée, éteignez immédiatement l'appareil et appeler un électricien agréé pour rechercher et résoudre le problème.

Note : Cela peut ne pas être requis pour certains endroits aux États-Unis.

AVERTISSEMENT - RISQUE DE CHOC ÉLECTRIQUE

TOUT LE CÂBLAGE DOIT ÊTRE CONFORME AUX CODES ÉLECTRIQUES LOCAUX ET NATIONAUX ET DOIT ÊTRE INSTALLÉ PAR UN ÉLECTRICIEN AGREÉ.

Vérification des fuite de gaz

Il existe deux méthodes différentes pour vérifier les fuites de gaz.

Méthode de savon et d'eau

À l'aide d'une brosse douce, appliquer de l'eau savonneuse ou un détergent liquide sur tous les points de raccordement des tuyaux des unités intérieure et extérieure. La présence de bulles indique une fuite.

Méthode du détecteur de fuite

Si vous utilisez un détecteur de fuite, consultez le manuel d'utilisation du dispositif pour connaître les instructions d'utilisation appropriées.

APRÈS AVOIR RÉALISÉ DE VERIFICATION DES FUITE DE GAZ

Après avoir vérifié que tous les points de raccordement des tuyaux NE FUIENT PAS, remplacez le couvercle de la vanne sur l'unité extérieure.

Point de contrôle de l'unité intérieure

Point de contrôle de l'unité extérieure

extérieure B A D C

A : Vanne d'arrêt basse pression

B : Vanne d'arrêt haute pression

C&D : Ecrous de fusée pour unité intérieure

Mise en Service

Instructions de Mise en Service

Vous devez effectuer la mise en service pendant au moins 30 minutes.

1. Branchez l'alimentation à l'appareil.
2. Appuyez sur le bouton ON/OFF de la télécommande pour l'allumer.
3. Appuyez sur le bouton MODE pour faire la tour des fonctions suivantes, une à la fois:
4. COOL- Sélectionner la température la plus basse possible

5. HEAT - Sélectionner la température la plus élevée possible

6. Laissez chaque fonction fonctionner pendant 5 minutes, et effectuez les vérifications suivantes :

Liste des contrôles à effectuer	RÉUSSITE/ÉCHEC
Pas de fuite électrique
L'appareil est correctement mis à la terre
Tous les terminaux électriques sont correctement couverts
Les unités intérieures et extérieures sont solidement installées
Tous les points de raccordement des tuyaux ne fuient pas	Extérieur (2) :	Intérieur (2) :
L'eau s'écoule correctement du tuyau de vidange
Toute la tuyauterie est correctement isolée
L'unité assure correctement la fonction COOL
L'unité assure correctement la fonction HEAT
Les volets de l'unité intérieure tournent correctement
L'unité intérieure répond à la télécommande

DOUBLE CONTRÔLE AUX RACCORDEMENTS DE TUYAUX

Pendant le fonctionnement, la pression du circuit réfrigérant augmente. Cela peut révéler des fuites qui n'étaient pas présentes lors de votre contrôle initiale. Prenez le temps, pendant la mise en service, de vérifier que tous les points de raccordement des conduites de réfrigérant ne présentent pas de fuites. Veuillez reporter à la section Vérification des fuites de gaz pour les instructions.

1. Une fois que la mise en service est terminé avec succès et que vous avez confirmé que tous les points de contrôle de la liste des contrôles à effectuer sont passés, procédez comme suit :
   a. A l'aide de la télécommande, ramenez l'appareil à sa température normale de fonctionnement.
   b. À l'aide de ruban isolant, enveloppez les raccords des tuyaux de réfrigérant intérieur que vous avez laissés découverts lors de l'installation de l'unité intérieure.

SI LA TEMPÉRATURE AMBIANTE EST INFÉRIEURE À 17°C (62°F)

Vous ne pouvez pas utiliser la télécommande pour activer la fonction COOL lorsque la température ambiante est inférieure à 17°C. Dans ce cas, vous pouvez utiliser le bouton MANUAL CONTROL pour tester la fonction COOL.

1. Le bouton MANUAL CONTROL est situé sur le panneau latéral droit de l'appareil.
2. Appuyez deux fois sur le bouton pour sélectionner la fonction COOL.
3. Effectuez une la mise en service normalement.

Bouton de commande manuelle

Fiche d'information sur le produit

Règlement délégué (UE) n° 626/2011

Nom du fournisseur ou marque commerciale Midea

Référence du modèle MSEPBU-09HRFN8-set

Référence(s) du modèle intérieur MSEPBU-09HRFN8

Référence du modèle extérieur MOX330-09HFN8

Niveaux de puissance acoustique intérieurs (mode58 dB «refroidissement»)

Niveaux de puissance acoustique intérieurs (mode «chauffage»)

Niveaux de puissance acoustique extérieurs 64 dB (mode «refroidissement»)

Niveaux de puissance acoustique extérieurs - dB (mode «chauffage»)

Agent réfrigérant R32

PRP de l'agent réfrigérant 675

Les fuites de réfrigérants accentuent le changement climatique. En cas de fuite, l'impact sur le réchauffement de la planète sera d'autant plus limité que le potentiel de réchauffement planétaire (PRP) du réfrigérant est faible. Cet appareil utilise un réfrigérant dont le PRP est égal à 675.

En d'autres termes, si 1 kg de ce réfrigérant est relâché dans l'atmosphère, son impact sur le réchauffement de la planète sera 675 fois supérieur à celui d'1 kg de CO2, sur une période de 100 ans. Ne tentez jamais d'intervenir dans le circuit frigorifique et de démonter les pièces vous-même et adressez-vous systématiquement à un professionnel.

Mode «refroidissement»

Coefficient d'efficacité énergétique saisonnier 8.6 (SEER)

Classe d'efficacité énergétique A+++

Consommation annuelle d'électricité Consommation d'énergie de 106 kWh par an, déterminée sur la base des résultats obtenus dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil.

Charge nominale 2.6 kW

Mode «chauffage»

Coefficient de performance saisonnier (SCOP) 4.6 (saison moyenne)

Classe d'efficacité énergétique (saison moyenne) A++

Consommation annuelle d'électricité (saison moyenne) Consommation d'énergie de 730 kWh par an, déterminée sur la base des résultats obtenus dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil.

Coefficient de performance saisonnier (SCOP) (saison plus chaude)

Coefficient de performance saisonnier (SCOP) (saison plus froide)

Classe d'efficacité énergétique (saison plus chaude)

Classe d'efficacité énergétique (saison plus froide)

Consommation annuelle d'électricité (saison plus chaude)

Consommation annuelle d'électricité (saison plus froide)

Charge nominale (saison moyenne) 2.4 kW

Charge nominale (saison plus chaude)

Charge nominale (saison plus froide)

Puissance déclarée (saison moyenne) 1.9 kW

Puissance déclarée (saison plus chaude)

Puissance déclarée (saison plus froide)

Capacité de chauffage d'appoint (saison moyenne) 0.5 kW

Capacité de chauffage d'appoint (saison plus chaude)

Capacité de chauffage d'appoint (saison plus froide)

Fiche d'information sur le produit

Règlement délégué (UE) n° 626/2011

Nom du fournisseur ou marque commerciale Midea

Référence du modèle MSEPBU-12HRFN8-set

Référence(s) du modèle intérieur MSEPBU-12HRFN8

Référence du modèle extérieur MOX330-12HFN8

Niveaux de puissance acoustique intérieurs (mode59 dB «refroidissement»)

Niveaux de puissance acoustique intérieurs (mode «chauffage»)

Niveaux de puissance acoustique extérieurs 65 dB (mode «refroidissement»)

Niveaux de puissance acoustique extérieurs - dB (mode «chauffage»)

Agent réfrigérant R32

PRP de l'agent réfrigérant 675

Les fuites de réfrigérants accentuent le changement climatique. En cas de fuite, l'impact sur le réchauffement de la planète sera d'autant plus limité que le potentiel de réchauffement planétaire (PRP) du réfrigérant est faible. Cet appareil utilise un réfrigérant dont le PRP est égal à 675.

En d'autres termes, si 1 kg de ce réfrigérant est relâché dans l'atmosphère, son impact sur le réchauffement de la planète sera 675 fois supérieur à celui d'1 kg de CO2, sur une période de 100 ans. Ne tentez jamais d'intervenir dans le circuit frigorifique et de démonter les pièces vous-même et adressez-vous systématiquement à un professionnel.

Mode «refroidissement»

Coefficient d'efficacité énergétique saisonnier 8.5 (SEER)

Classe d'efficacité énergétique A+++

Consommation annuelle d'électricité Consommation d'énergie de 144 kWh par an, déterminée sur la base des résultats obtenus dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil.

Charge nominale 3.5 kW

Mode «chauffage»

Coefficient de performance saisonnier (SCOP) 4.6 (saison moyenne)

Classe d'efficacité énergétique (saison moyenne) A++

Consommation annuelle d'électricité (saison moyenne) Consommation d'énergie de 730 kWh par an, déterminée sur la base des résultats obtenus dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil.

Coefficient de performance saisonnier (SCOP) (saison plus chaude)

Coefficient de performance saisonnier (SCOP) (saison plus froide)

Classe d'efficacité énergétique (saison plus chaude)

Classe d'efficacité énergétique (saison plus froide)

Consommation annuelle d'électricité (saison plus chaude)

Consommation annuelle d'électricité (saison plus froide)

Charge nominale (saison moyenne) 2.4 kW

Charge nominale (saison plus chaude)

Charge nominale (saison plus froide)

Puissance déclarée (saison moyenne) 1.9 kW

Puissance déclarée (saison plus chaude)

Puissance déclarée (saison plus froide)

Capacité de chauffage d'appoint (saison moyenne) 0.5 kW

Capacité de chauffage d'appoint (saison plus chaude)

Capacité de chauffage d'appoint (saison plus froide)

Midea

Sostituire le batterie
