Caractéristique	Détails
Type d'appareil	Hotte de cuisine
Dimensions (L x H x P)	60 cm x 15 cm x 50 cm
Débit d'air maximum	600 m³/h
Niveau sonore	65 dB(A)
Nombre de vitesses	3 vitesses
Filtration	Filtres à charbon et filtres métalliques
Éclairage	LED intégré
Installation	Installation murale
Consommation énergétique	Classe énergétique C
Maintenance	Filtres lavables au lave-vaisselle
Sécurité	Système de protection contre la surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - EFC1060X ELECTROLUX

Comment nettoyer le filtre de la hotte ELECTROLUX EFC1060X ?

Pour nettoyer le filtre, retirez-le de la hotte et plongez-le dans de l'eau chaude savonneuse pendant environ 30 minutes. Utilisez une brosse douce pour enlever les résidus, puis rincez et laissez sécher complètement avant de le réinstaller.

Pourquoi ma hotte ELECTROLUX EFC1060X ne s'allume-t-elle pas ?

Vérifiez si la hotte est correctement branchée et si le disjoncteur n'a pas sauté. Assurez-vous également que l'interrupteur est en position 'on' et que les ampoules ne sont pas grillées.

Quel type d'ampoule dois-je utiliser pour la hotte ELECTROLUX EFC1060X ?

La hotte ELECTROLUX EFC1060X utilise des ampoules de type E14, vérifiez la puissance maximale recommandée dans le manuel d'utilisation.

Comment régler la vitesse de la hotte ELECTROLUX EFC1060X ?

Utilisez le panneau de commande situé sur le devant de la hotte pour sélectionner la vitesse souhaitée. Il y a généralement plusieurs niveaux de puissance, choisissez celui qui convient le mieux à votre cuisson.

Que faire si la hotte émet un bruit fort ?

Un bruit fort peut indiquer un filtre encrassé ou un problème avec le moteur. Vérifiez et nettoyez le filtre, et si le bruit persiste, il est conseillé de contacter un technicien qualifié.

La hotte ELECTROLUX EFC1060X ne semble pas aspirer correctement, que faire ?

Vérifiez que le filtre est propre et que la sortie d'air n'est pas obstruée. Assurez-vous également que la hotte est installée à la bonne hauteur au-dessus de la surface de cuisson.

Puis-je utiliser la hotte ELECTROLUX EFC1060X sans évacuation extérieure ?

Oui, la hotte peut être utilisée en mode recyclage avec un filtre à charbon. Assurez-vous d'installer le filtre à charbon si vous ne l'utilisez pas en mode évacuation.

Comment installer la hotte ELECTROLUX EFC1060X ?

Suivez les instructions fournies dans le manuel d'installation. Assurez-vous de fixer la hotte solidement au mur et de respecter les dimensions minimales de hauteur par rapport à la surface de cuisson.

Y a-t-il une garantie pour la hotte ELECTROLUX EFC1060X ?

Oui, la hotte est généralement couverte par une garantie de 2 ans. Vérifiez les détails de la garantie dans le manuel d'utilisation ou sur le site Web d'Electrolux.

MODE D'EMPLOI EFC1060X ELECTROLUX

Bienvenue dans le monde d'Electrolux

Nous vous remercions de la confiance que vous nous témoignez en choisissant un appareil Electrolux qui, nous espérons vous accompagnera agréablement au fil du temps.

Au travers d'une large gamme de produits de qualité, la volonté d'Electrolux est de vous rendre la vie plus agréable.

Vous pouvez en voir quelques exemples sur la couverture de cette notice. Nous vous invitons à prendre quelques minutes pour découvrir ce guide qui vous permettra de profiter au mieux de tous les avantages de votre nouvel appareil.

Nous vous assurons que son utilisation vous offrira jour après jour satisfaction et sérénité.

A bientôt.

EN

• Le fabricant décline toute responsabilité en cas de dommage dû à une installa-tion non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins.
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la pla-quette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la lère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Eviter de connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à forte intensité quand la hotte est en ser-vice.

• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.

• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.

• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

ENTRETIÉN

• Avant de procéder à toute opération d'entretien, retirer la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée.
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détersif liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

CARACTERISTIQUES TECHNIQUES

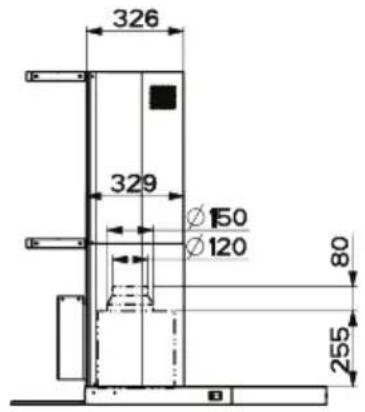

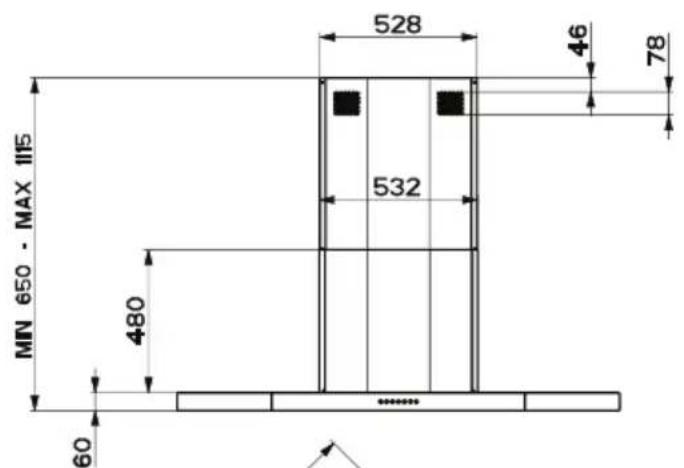

Encombrement

MIN 650 - MAX I15 480 60 528 532 46 78

326 329 Ø150 Ø120 80 255

1050 353 696 487 449 317 850 1415 Ø150 493 170 250 810 1060

18 electrolux Caracteristiques Techniques

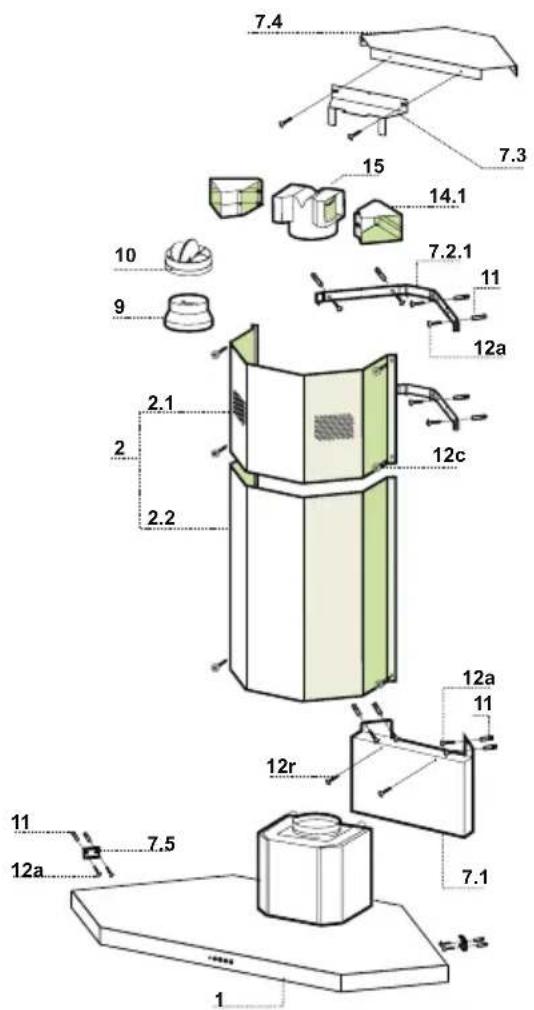

Composants

Réf. Q.té Composants de Produit

1 1 Corps de Hotte équipé de: Comandes, Eclairage, Groupe Ventilateur, Filtres

2 1 Cheminée Télescopique formée de :

2.1 1 Cheminée Supérieure

2.2 1 Cheminée Inférieure

9 1 Flasque de Réduction ∅ 150-120 mm

10 1 Buse avec clapet

14.1 2 Rallonge Raccord Sortie Air

15 1 Raccord Sortie Air

Réf. Q. té Composants pour l'installation

7.1 1 Support d'Accrochage de la Hotte

7.2.1 2 Brides Fixation Cheminée Supérieure

7.5 2 Brides de Sécurité

11 16 Chevilles

12a 16 Vis 4,2 x 44,4

12c 8 Vis 2,9 x 9,5

12r 2 Vis 4,2 x 12,7

Q.té Documentation

1 Notice d'utilisation

7.4 15 7.3 14.1 10 9 7.2.1 11 12a 2.1 2 2.2 12c 12r 12a 11 11 12a 7.5 7.1 1

INSTALLATION

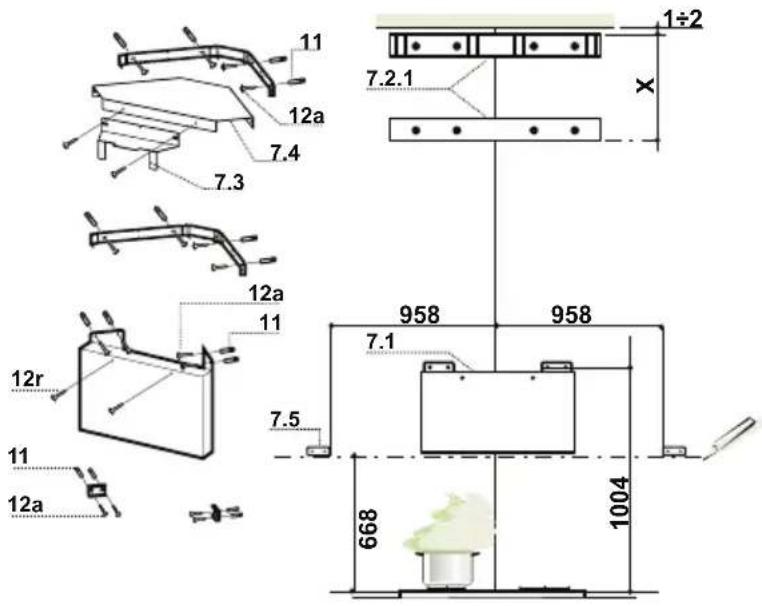

Perçage Paroi et Fixation Brides

Marquer sur la Paroi:

• Poser la Bride 7.2.1 comme indiqué, à 1-2 mm. de distance du plafond ou de la limite supé-rieure.
  • Marquer le centre des Orifices de la Bride.
• Poser la Bride 7.2.1 comme indiqué, à X mm. sous la première bride (X = hauteur Cheminée Supérieure fournie avec l'appareil).
  • Marquer le centre des Orifices de la Bride.
• Poser le Support de Fixation de la Hotte 7.1 comme indiqué, à 1004 mm. au-dessus des Pla-ques de Cuisson, en contrôlant l'équidistance des orifices pour la fixation depuis le coin de la paroi.
  • Marquer le centre des Orifices du Support.
• Percer ø 8 mm. en correspondance des points marqués.
• Insérer les chevilles 11 dans les orifices.
  • Marquer sur la Paroi une ligne Hori-

zontale à: 668 mm. au-dessus des Plaques de Cuisson.

• Poser les Brides de Sécurité 7.5 comme indiqué, sur la ligne Horizontale de référence à 958 mm. depuis le coin de la paroi, en contrôlant le nivellement.
• Marquer le centre des Orifices des Brides de Sécurité.
• Percer ø 8 mm. en correspondance des points marqués.
• Insérer les chevilles 11 dans les orifices.
• Fixer les Brides et le Support, en utilisant les Vis 12a (4,2 x 44,4) fournies avec l'appareil.
• Si vous installez la hotte en version, vous devez fixer à l'étrier supérieur 7.2.1 le soutien 7.4, l'étrier 7.3 au soutien 7.4, et le raccord Filtrant 15 à l'étrier 7.3.
• Visser 2 Vis 12r (4,2 x 12,7) fournies avec l'appareil dans les orifices pour la fixation du Corps de la Hotte, qui se trouvent sur la plaque frontale du Support d'Accrochage de la Hotte, en laissant un espace de 5-6 mm. entre le support et la tête de la vis.

11 12a 7.4 7.3 12a 11 12r 11 12a 7.5 958 958 668 1004 1÷2 7.2.1 X

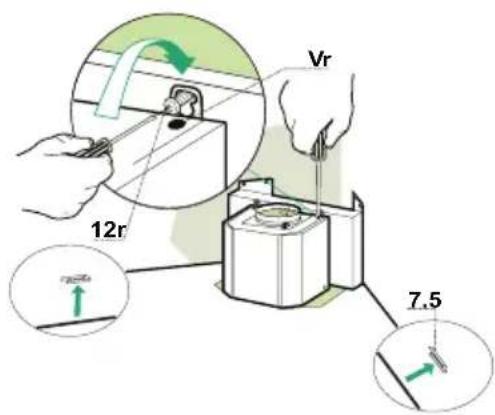

Montage du Corps de la Hotte

• Avant d'accrocher le Corps de la Hotte, serrer les 2 Vis Vr qui se trouvent sur les points d'accrochage du Corps de la Hotte.
• Accrocher le Corps de la Hotte sur les Vis 12r, en veillant à ce que les Équerres de sécurité 7.5, fixées contre la paroi, entrent dans les Logements Latéraux spécialement prévus.
• Serrer définitivement les Vis 12r de support.
• Intervenir sur les Vis Vr pour niveler le Corps de la Hotte.

Sortie d'air en version évacuation

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube ri-gide ou flexible de ø 150 ou 120 mm, au choix de l'installateur.

Branchement avec un tube de ∅150

• Insérer la buse avec clapet 10.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.

Branchement avec un tube de ∅120

• Insérer le flasque de réduction 9 sur la buse avec clapet 10.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

Sortie d'air version filtrante

• Insérer latéralement les rallonges raccord 14.1 sur le raccord 15.
• Placer le raccord 15 dans l'étrier de soutien 7.3 en le fixant avec une vis.
• S'assurer que la sortie des rallonges raccord 14.1 se trouve au niveau des bouches de la cheminée aussi bien en horizontal qu'en vertical.
• Brancher le raccord 15 à la sortie du corps de la hotte avec un tube rigide ou flexible de ø 150 mm, selon le choix de l'installateur.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

Branchement Electrique

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres à graisse (voir § “Entretien”) et s’assurer que le connecteur du câble d’alimentation soit bien branché dans la prise du diffuseur.

Montage de la Cheminée

Cheminée supérieure

• Elargir légèrement les deux bords latériaux, et les accrocher derrières les brides 7.2.1 ; refermer jusqu'à la butée.
• Fixer latéralement aux brides à l'aide des 4 vis 12c fournies.
• S'assurer que la sortie des rallonges raccord se trouve au niveau des bouches de la cheminée.

Cheminée inférieure

• Elargir légèrement les deux bords latériaux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; refermer jusqu'à la butée.
• Fixer latéralement la partie inférieure au corps hotte, à l'aide des deux 2 vis 12c fournies.

Il est possible de mettre en fonctionnement la hotte directement à la vitesse demandée en appuyant sur la touche de vitesse souhaitée..

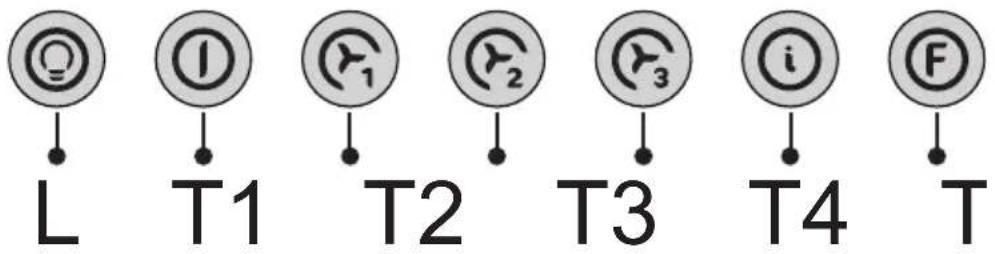

Touche	Fonction de base Voyants
	Double Fonction
L	Appuyer brièvement sur cette touche pour mettre en fonctionnementet à l'arrêt l'éclariage.	Voyant éteint Eclairage a l'arrêt
	Appuyer sur cette touche pendant 2 secondes pour allumer l'éclairage en mode « eclairage de courtoisie » La puissance des lampes est alors réduite à environ 5W. Cette fonction peut être désactivée en appuyant à nouveau brièvement sur la touche pour passer au mode normal d'éclairage. Dans ce mode d'éclairage de courtoisie, la touche n'est pas allumée.	Voyant allumé Eclairage en fonctionnement
		Voyant éteint Eclairage de courtoisie en fonctionnemen
T1	Met a l'arrêt le moteur fonctionnant à n'importe quelle vitesse	Voyant allumé Moteur actif
		Voyant éteint Moteur inactif
T2	Fait fonctionner le moteur en première vitesse	Voyant allumé
T3	Appuyer brièvement pour faire fonctionner le moteur en deuxième vitesse	Voyant allumé Deuxième vitesse active
	Appuyer sur cette touche pendant env. 2 secondes pour déclencher la fonction «Minuteur», c-à-d. l'arrêt diffère de l'appareil. Utile pour achever d'éliminer toute odeur résiduelle. Peut être activée depuis la position « Arrêt » ou les vitesses 1,2,3 ; pour désactiver cette fonction, il suffit d'appuyer sur n'importe quelle touche (T), sauf la T3. Le Minuteur prend effet selon les modalités suivantes:1° vitesse / arrêt = 20 minutes2°vitesse = 15 minutes3°vitesse = 5 minutes	Voyant clignotant	Fonction Minuteur Active
Touche	Fonction de base Témoins lumineux
	Double Fonction
T4	Fait fonctionner le moteur en troisième vitesse	Voyants allumé
T5	Fait fonctionner le moteur en vitesse intensive pendant 5 minutes. Après 5 minutes, l'appareil functionne à la vitesse choisie auparavant. Si cette touche a été activée quand l'appareil est à l'arrêt, après 5 minutes le système fonctionne à la première vitesse.	Voyant allumé
F	Appuyer sur cette touche pendant 4 secondes pour rétablir le signal d'alarme des filtres, le voyant T1 clignotera. Cette procédure peut être effectuée seulement quand le moteur est à l'arrêt.	Voyant allumé	Signale que les Filtres à Graisse Métalliques sont saturés et qu'il est temps de les laver. L'alarme se déclenche après environ 100 heures de fonctionnement effectif de la Hotte.
		Voyant clignotant	Quand il est activé, l'alarme signale que le Filtre à charbon actif doit être remplacé ; les Filtres à Graisse Métalliques doivent également être lavés. L'alarme indiquant la saturation des Filtres à charbon actif se déclenche après environ 200 heures de fonctionnement effectif de la Hotte. (Pour la mise en fonctionnement voir leparagraphe Filtre à charbon actif)

ENTRETIEN ET NETTOYAGE

Nettoyage du panneau d'aspiration

FR

Rétablissement du signal d'alarme

• Éteindre le Moteur d'aspiration.
• Appuyer sur la touche F pendant au moins 4 secondes, jusqu'à ce que le voyant T1 clignote pour confirmer la mise en marche.

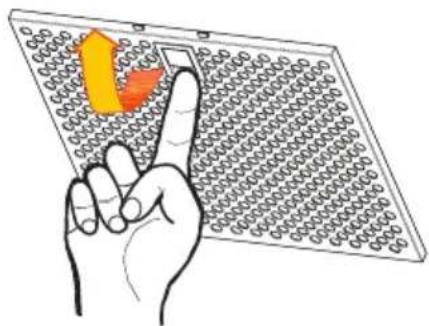

Nettoyage Filtres

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Enlevez les filtres l'un après l'autre en les soutenant avec une main et en tirant en même temps la poignée vers le bas avec l'autre main.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie vis-ible externe

Remplacement du filtre à char- bon

Il ne peut être ni lavé ni récupéré, il faut le changer quand la touche F clignote ou au moins tous les 4 mois. L'alarme fonctionne seulement quand le Moteur d'aspiration est en fonctionnement.

Activation/Désactivation du signal d'alarme

Activation/Désactivation du signal d'alarme

• Pour les Hottes en Version Filtrante, l'alarme indiquant la saturation des Filtres doit être activée au moment de l'installation ou ultérieurement.
• Mettre à l'arrêt l'éclairage et le Moteur d'aspiration.
• Débrancher la Hotte en retirant la prise du groupe moteur ou en éteignant l'Interrupteur bipolaire de la hotte ou du réseau électrique.
• Rétablir le branchement en appuyant sur la touche T2.
• Relâcher la touche, les touches L, T2 et F s'allument sans clignoter.
• Dans les 3 secondes qui suivent, appuyer sur la touche F jusqu'à ce qu'elle clignote pour confirmer la mise en marche :

- Le voyant clignote deux fois : MISE EN MARCHE alarme saturation Filtre à Charbon

- Le voyant clignote une fois : EX-TINCTION alarme saturation Filtre à Charbon

Activation du signal d'alarme

• Mettre à l'arrêt le Moteur d'aspiration.
• Appuyer sur la touche F pendant au moins 4 secondes, jusqu'à ce que le voyant T1 clignote pour confirmer la mise en marche.

Changement du Filtre

• Ouvrir le panneau en le tirant.
• Retirer les Filtres à graisse métalliques.
• Retirer le Filtre à Charbon actif saturé en agissant sur les crochets qui le tiennent en place.
• Mettre le nouveau Filtre en l'accrochant bien en place.
• Remonter les Filtres à graisse métalliques.
• Refermer le panneau d'aspiration.

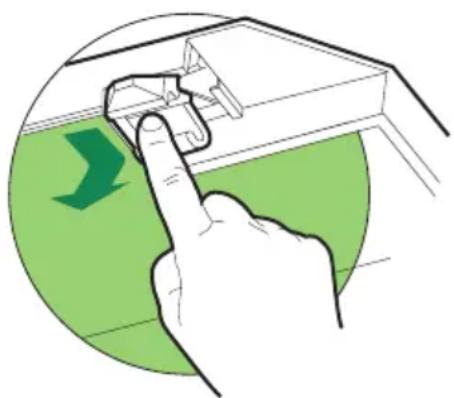

Remplacement des ampoules d'èclariage

Ampoule halogène de 20 W

• Retirer les 2 Vis qui fixent le Support éclairage et ôter ce dernier de la Hotte.
  • Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la Douille.
• Remonter le Support en le fixant à l'aide des deux Vis précédemment retirées.
