BEDIENUNGSANLEITUNG EFC1060X ELECTROLUX

EMPFEHLUNGEN UND HINWEISE 6

CHARAKTERISTIKEN 7

MONTAGE 9

BEDIENUNG 12

WARTUNG 14

FR

CONSEILS ET SUGGESTIONS 16

CARACTERISTIQUES TECHNIQUES 17

INSTALLATION 19

UTILISATION 22

ENTRETIEN ET NETTOYAGE 24

IT

Willkommen bei Electrolux!

Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten wird. Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten anzubieten, die helfen, Ihr Leben etwas komfortabler zu machen. Sie finden einige Beispiele auf der vorletzten Seite in diesem Heft. Bitte nehmen Sie sich einige Minuten, diese Benutzerinformation zu lesen, um voll von den Vorteilen Ihres neuen Gerätes profitieren zu können. Wir sind sicher, dass wird Ihr Leben zukünftig etwas leichter machen. Wir wünschen eine gute Zeit.

IT

Egregio Cliente,

EMPFEHLUNGEN UND HINWEISE

MONTAGE

• Das Gerät darf nur vom Fachpersonal angeschlossen werden.
• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen.

- Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.

- Bei Geräten der Klasse I ist sicherzu-stellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.

- Das Anschlussrohr der Haube zur Luftaustrittsöffnung sollte möglicherweise einen Durchmesser von 150 mm aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.

- Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.

- Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorge- sehen.
• Bei unsachgemäßer Benutzung wird keine Haftung übernommen.

Achtung! Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.

- Die Intensivität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.

Achtung! Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: Überhitztes Öl kann sich entzünden.

• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
• Die Dunstabzugshaube darf von Kindern oder Personen, die hinsichtlich der Bedienung nicht unterwiesen wurden, keinesfalls verwendet werden.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden.
• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.
• Bitte keine Reinigungsmittel mit Scheuermittel verwenden. Die Oberfläche wird damit verkratzt.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

7 electrolux Charakteristiken

CHARAKTERISTIKEN

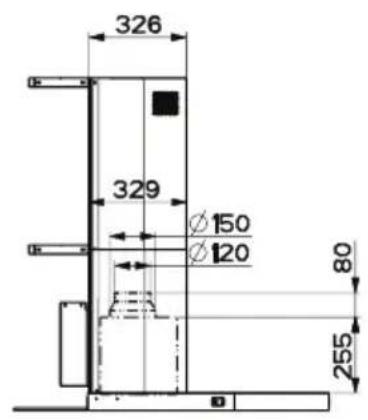

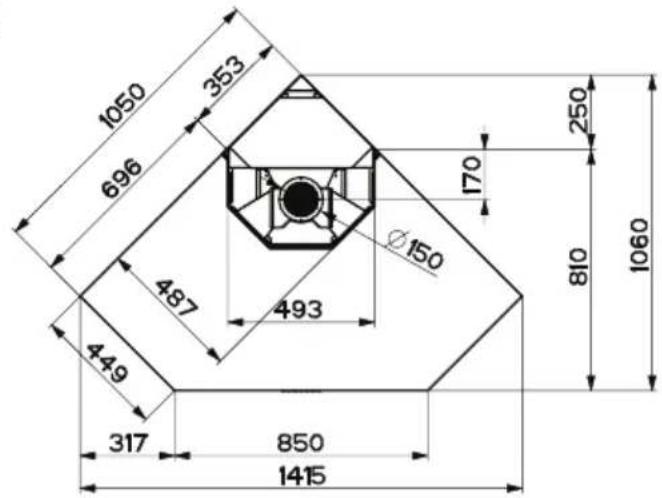

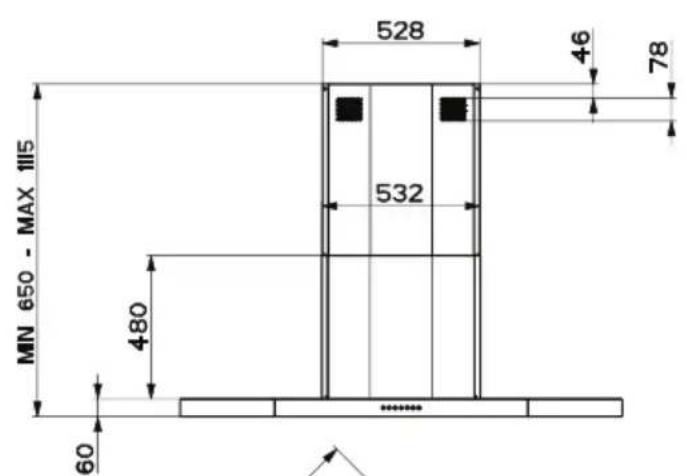

Platzbedarf

DE

MIN 650 - MAX 115 480 60 528 532 46 78

326 329 Ø150 Ø120 80 255

1050 353 696 487 449 317 850 1415 170 Ø150 493 250 810 1060

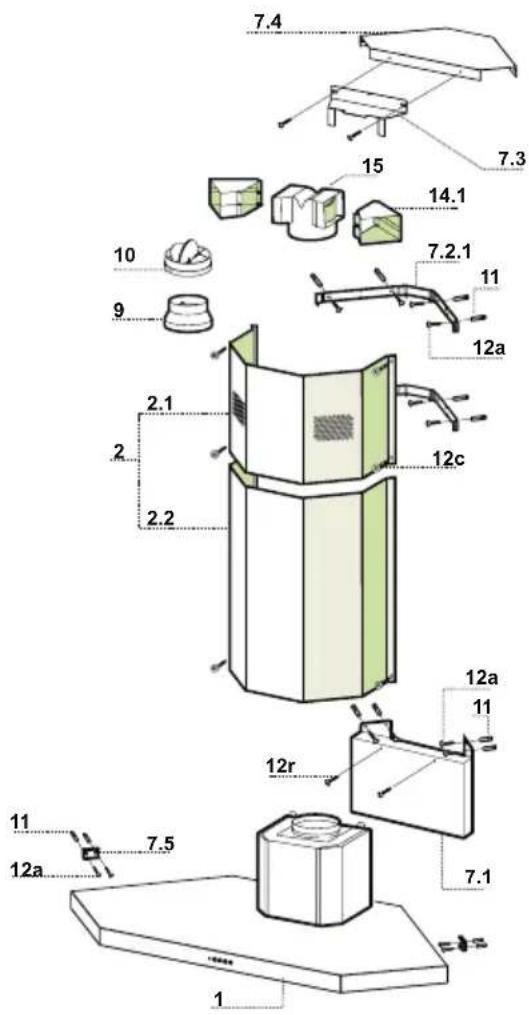

Komponenten

Pos. St. Produktkomponenten

1 1 Haubenkörper komplett mit: Steuerungen, Beleuchtung, Ventilatorgruppe, Filter

2 1 Teleskopkamin, bestehend aus:

2.1 1 oberer Kamin

2.2 1 unterer Kamin

9 1 Reduktionsflansch ø 150-120 mm

10 1 Flansch mit Ruckstauklappe ø 150 mm

14.1 2 Verlängerung Anschluss Luftaustritt

15 1 Anschluss Luftaustritt

Pos. St Installationskomponenten

7.1 1 Halterung Abzugshaubenanschluss

7.2.1 2 Befestigungsbügel oberer Kamin

7.3 1 Bügel für Anschlusshalter

7.4 1 Attack Bügel für Anschlusshalter

7.5 2 Sicherheitsbügel

11 16 Dübel

12a 16 Schrauben 4,2 x 44,4

12c 8 Schrauben 2,9 x 9,5

12r 2 Schrauben 4,2 x 12,7

Menge Dokumentation

1 Betriebsanleitung

7.4 15 7.3 14.1 10 9 7.2.1 11 12a 2.1 2 2.2 12c 12a 11 12r 11 7.5 12a 7.1 1

MONTAGE

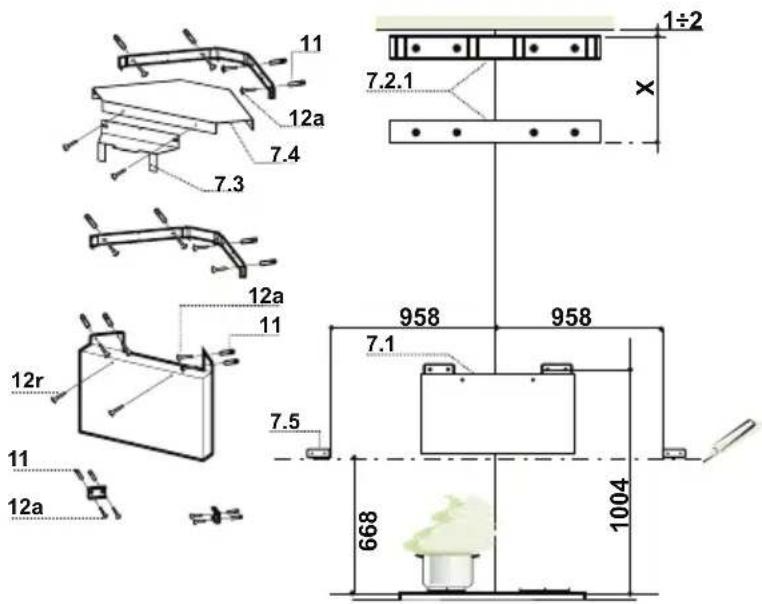

Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel

• Den Bügel 7.2.1 wie angegeben 1-2 mm unterhalb der Decke oder der oberen Begrenzung anlegen.
  • Die Mitte der Löcher des Bügels kennzeichnen.
• Den Bügel 7.2.1 wie angegeben X mm unterhalb des ersten Bügels anlegen (X = Höhe des mitgelieferten oberen Kamins).
  • Die Mitte der Löcher des Bügels kennzeichnen.
  • Die Halterung des Abzugshaubenanschlusses 7.1 wie angegeben 1004 mm oberhalb der Kochmulde anlegen. Darauf achten, dass die Befestigungslöcher gleich weit von der Wand-ecke entfernt sind.
  • Die Mitte der Löcher der Halterung kennzeichnen.
  • Die gekennzeichneten Punkte mit einem Bohrer ø 8 mm bohren.
  • Die Dübel 11 in die Bohrungen einfügen.
• An der Wand eine horizontale Linie 668 mm oberhalb der Kochmulde an-

zeichnen.

• Die Sicherheitsbügel 7.5 wie angegeben auf die horizontale Hilfslinie 958 mm von der Ecke der Wand entfernt anlegen, dabei auf die Ausrichtung achten.
• Die Mitte der Löcher des Sicherheitsbügels kennzeichnen.
• Die gekennzeichneten Punkte mit einem Bohrer ø 8 mm bohren.
• Die Dübel 11 in die Bohrungen einfügen.
• Die Bügel und die Halterung mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.
- Bei Umluftbetrieb die Halterung 7.4 an den Winkel 7.2.1, den Winkel 7.3 an die Halterung 7.4 und schliesslich den Anschluss 15 an den Winkel 7.3 fixieren.
- 2 mitgelieferte Schrauben 12r (4,2 x 12,7) in den Löchern zur Fixierung des Haubenkörpers, die sich an der Frontplatte der Halterung des Abzugshaubenanschlusses befinden, festziehen. Dabei zwischen der Halterung und dem Schraubenkopf 5-6 mm Platz lassen.

11 12a 7.4 7.3 12a 11 12r 11 12a 7.5 958 958 7.1 668 1004 1÷2 7.2.1 x

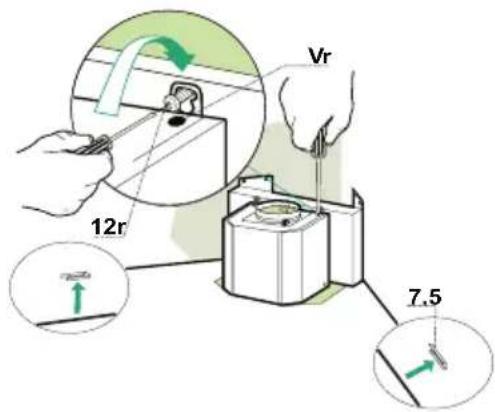

Montage des Haubenkörpers

• Vor dem Einhaken des Haubenkörpers die 2 Schrau-ben Vr an den Aufhänge-punkten des Haubenkörpers festziehen.
• Den Haubenkörper an den Schrauben 12r einhaken. Darauf achten, dass die an der Wand fixierten Si-cherheitswinkel 7.5 in die entsprechenden seitlichen Sitze gelangen.
  • Die Schrauben 12r der Halterung endgültig fest-schrauben.
• Den Haubenkörper mit Hilfe der Schrauben Vr aus-richten.

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (ø150 oder 120mm) an die Außenrohrleitung angeschlossen werden.

Anschlussrohres ø 150

• Den Flansch mit Ruckstauklappe 10 anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.

Anschlussrohres ø 120

• Bei Verwendung eines Anschlussrohres ø 120 den Reduzierflansch 9 am Flansch mit Ruckstauklappe 10 anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen.

Anschluss in Umluftversion

• Die Verlängerungen 14.1 beim Anschluss 15 seitlich einfügen.
- Den Anschluss 15 am Haltebügel 7.3 einsetzen und mit einer Schraube fixieren.
- Überprüfen, ob die Verlängerungen 14.1 mit den entsprechen-den Kaminstutzen sowohl horizontal wie auch vertikal übereinstimmen.
- Vom Installateur wahlweise mittels Rohr oder Schlauch (ø 150 mm), den Anschluss 15 am Haubenaustritt anbringen.
- Kontrollieren, ob der Aktivkohle-Geruchtsfilter montiert ist.

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.
• Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.

Kaminmontage

Oberer Kaminteil

• Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schließen.
- Bei den Bügeln 7.2.1 mit Hilfe der 4 mitgelieferten Schrauben 12c fixieren.
- Überprüfen, ob die Verlängerungen mit den entsprechenden Kaminstutzen übereinstimmen.

Unterer Kaminteil

• Die beiden seitlichen Schenkel des Kaminteils leicht auseinanderbiegen, zwischen dem oberen Kaminteil und der Wand einhängen und bis zum Anschlag wieder schließen.
- Den unteren Teil seitlich am Haubenkörper mit 2 der mitgelieferten Schrauben 12c fixieren.

Die Haube kann direkt auf die gewünschte Stufe eingeschaltet werden ohne daß man vorher auf die Gebläsetaste 0/1 drückt.

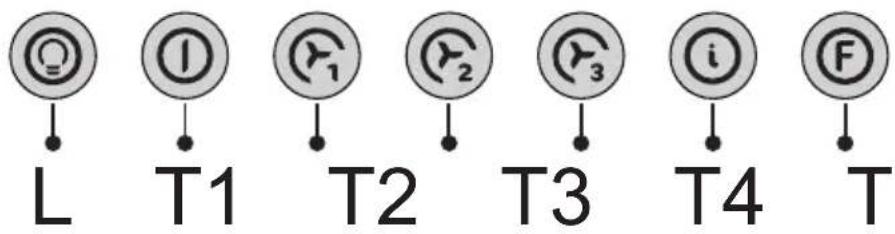

Taste	Grundfunktion Leuchtsignale
	Doppelfunktion
L	Ein kurzer Tastendruck schaltet die Beleuchtungsanlage ein und aus.	Taste erloschen	Beleuchtung abgeschaltet
	Wird die Taste 2 Sekunden lang gedrückt, schaltet sich die Elektrolumineszenz-Beleuchtung ein und aus. Diese Funktion ist von der Grundfunktion unabhängig, d.h. die Beleuchtung und die Elektrolumineszenz können gleichzeitig eingeschaltet werden. Im Modus „Elektrolumineszens-Beleuchtung“ leuchtet die Taste nicht auf	Taste leuchtet auf	Beleuchtung eingeschaltet
		Taste erloschen	Elektrolumineszenz eingeschaltet
T1	Schaltet den Motor unabhängig von der Gebläsestufe ab	Taste leuchtet auf	Motor aktiviert
		Taste erloschen	Motor deaktiviert
T2	Aktiviert den Motor mit der ersten Gebläsestufe	Taste leuchtet auf
T3	Bei kurzem Drücken dieser Taste wird der Motor mit der zweiten Gebläsestufe aktiviert	Taste leuchtet auf	Zweite Gebläsestufe aktiviert
	Wird die Taste cirka 2 Sekunden lang gedrückt, aktiviert sich die Funktion Delay, d.h. die verzögerte Abschaltung des Gerätes. Eignet sich zur kompletten Beseitigung von Restgerüchen. Kann in der Position OFF und den Gebläsestufen 1, 2, 3 aktiviert werden; kann vorzeitig durch Drücken jeder beliebigen Taste (T) (mit Ausnahme der Taste T3) deaktiviert werden. Die Delay-Funktion erfolgt nach nachstehendem Zeitplan:1. Stufe / OFF = 20 Minuten2. Stufe = 15 Minuten3. Stufe = 5 Minuten	Taste blinkt	Delay-Funktion aktiviert
T4	Aktiviert den Motor mit der dritten Gebläsestufe	Taste leuchtet auf

DE

T5	Aktiviert den Motor mit der 5 Minuten dauernden Intensivstufe. Nach Ablauf der 5 Minuten läuft das Gerät wieder mit der zuvor eingestellten Sauggeschwindigkeit. Wird diese Funktion bei abgeschaltetem Gerät aktiviert, wird nach Ablauf der 5 Minuten auf die erste Gebläsestufe übergegangen.	Taste leuchtet auf
F	Wird die Taste 4 Sekunden lang gedrückt, erfolgt die Rückstellung des Filteralarms, der durch Blinken der Taste T1 angezeigt wird. Dieses Verfahren kann nur bei abgeschaltetem Motor durchgeführt werden.	Taste leuchtet auf	Sättigungsanzeige der Metallfettfilter, die gewaschen werden müssen. Der Alarm erfolgt nach 100 effektiven Arbeitsstunden der Haube.
		Taste blinkt	Sättigungsanzeige der Aktivkohle-Geruchsfilter, falls diese aktiviert wurde; die Filter sind auszutauschen; die Metallfettfilter müssen ebenfalls gewaschen werden. Die Sättigungsanzeige des Aktivkohle-Geruchsfilters erfolgt nach 200 effektiven Arbeitsstunden der Haube. (Aktivierung siehe Abschn. Geruchsfilter)

WARTUNG

Selbsttragender Metallfettfilter reinigung

Rückstellen der Sättigungsanzeige

• Den Gebläsemotor abschalten.
  • Die Taste F mindestens 4 Sekunden lang drücken, bis die Taste T1 als Bestätigung zu blinken beginnt.

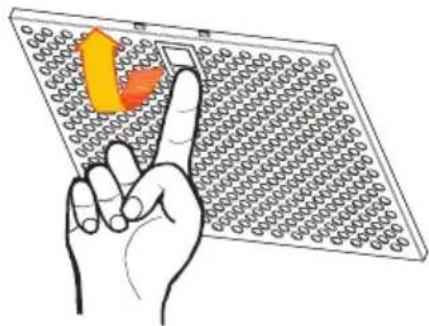

Filterreinigung

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist.

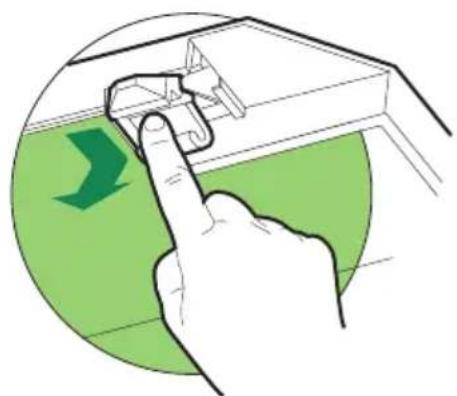

• Einen Filter nach dem anderen entfernen. Halten Sie den Filter mit einer Hand fest und ziehen Sie den Griff mit der anderen Hand gleichzeitig nach unten.
  • Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen lassen.
• Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sichtbaren Außenseite befindet.

Austauschen der AktivkohleFilter

Dieser Filter ist weder wasch- noch wie- derverwendbar und ist auszutauschen, wenn die Taste F blinkt oder zumindest alle 4 Monate. Die Sättigungsanzeige erfolgt nur, wenn der Gebläsemotor eingeschaltet ist.

Aktivierung/Deaktivierungder Sättigungsanzeige

- Bei Hauben mit Umluftbetrieb erfolgt die Aktivierung der Sättigungsanzeige bei der Installation oder später.

• Die Beleuchtung und den Gebläsemotor abschalten.

- Die Haube vom Stromnetz trennen, indem der Verbinder des Speisekabels der Motorgruppe gezogen oder der zwischengeschaltete zweipolige Schalter oder der Hauptschalter betätigt wird.

- Den Anschluss wieder herstellen, während die Taste T2 gedrückt gehalten wird.

• Die Taste loslassen; die Tasten L, T2 und F leuchten pausenlos auf.

- Innerhalb von 3 Sekunden die Taste F solange drücken, bis sie als Bestätigung zu blinken beginnen:

- 2-maliges Blinken – Sättigungsanzeige Aktivkohle-Geruchsfilter AK-TIVIERT

- 1-maliges Blinken – Sättigungsanzeige Aktivkohle-Geruchtsfilter DEAKTIVIERT

Rückstellen der Sättigungsanzeige

• Den Gebläsemotor abschalten.
  • Die Taste F mindestens 4 Sekunden lang drücken, bis die Taste T1 als Bestätigung zu blinken beginnt

Filterwechsel

• Das Paneel herausziehen.
• Die Metallfettfilter entfernen.
- Den gesättigten Aktivkohle-Geruchsfilter anhand der entsprechenden Anhakvorrichtungen demontieren.
- Den neuen Filter montieren, indem er in seinem Sitz eingehakt wird.
• Die Metallfettfilter wieder montieren.
• Das Saugpaneel wieder verschließen.

Auswechseln der Lampem

Halogenlampe 20 W

• Vor dem Auswechseln der Lampen, die beiden Schrauben der Lampenhalterung loesen und die Lampenhalterung aus der Dunstabzugshaube ziehen.
  • Die Lampe aus der Halterung nehmen.
• Die Lampe durch eine gleichwertige ersetzen und bei der Remontage darauf achten, daß die beiden Steckerstifte vorschriftsmäßig in die Lampenfassung eingeführt werden.
  • Die Lampenhalterung wieder montieren, indem die beiden zuvor entfernten Schrauben wieder angezogen werden.
