MANUALE UTENTE EFC1060X ELECTROLUX

CONSIGLI E SUGGERIMENTI 26

CARATTERISTICHE 27

INSTALLAZIONE 29

USO 32

MANUTENZIONE 34

EN

Complimenti per aver scelto un elettro-domestico Electrolux che, siamo certi, avrà modo di apprezzare per le prestazioni, la qualità e l'affidabilità e che le renderà la vita di ogni giorno più confortevole, facile e sicura.

Da sempre il nostro impegno è quello di produrre utilizzando la tecnologia più avanzata, nel rispetto dell'ambiente e sempre in anticipo rispetto agli obblighi normativi.

Oltre il 90% dei nostri elettrodomestici sono prodotti ecologici in classe A, A+, A++ e vengono raccomandati dal WWF.

La lettura completa di questo libretto le permetterà un utilizzo corretto e sicuro della sua apparecchiatura e le darà anche utili consigli sulla manutenzione più efficiente.

FR

CONSIGLI E SUGGERIMENTI

INSTALLAZIONE

• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell'arte.
• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm.
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della Cappa.
• Per Apparecchi in Classe la accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
• Collegare la Cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.
• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita.

USO

• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.
• Non fare mai uso improprio della Cappa.
  • Non lasciare fiamme libere a forte in-

tensità sotto la Cappa in funzione.

• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
• Non preparare alimenti flambè sotto la cappa da cucina; pericolo d'incendio.
• La Cappa non deve essere utilizzata da bambini o persone non abilitate all'uso corretto.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati.
• Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

Il simbolo — cui prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

CARATTERISTICHE

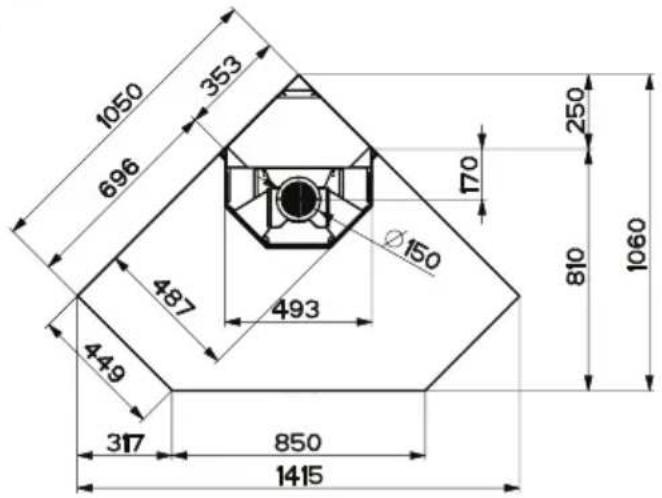

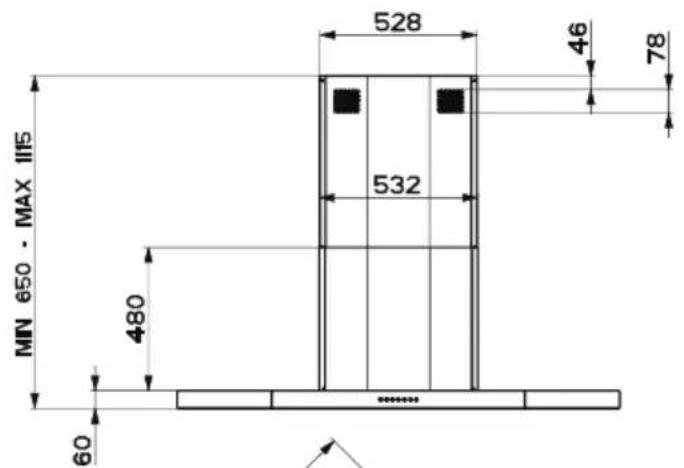

Ingombro

MIN 650 · MAX II15 480 60 528 532 46 78

326 329 Ø150 Ø120 80 255

1050 353 696 487 449 317 850 1415 Ø150 493 170 250 810 1060

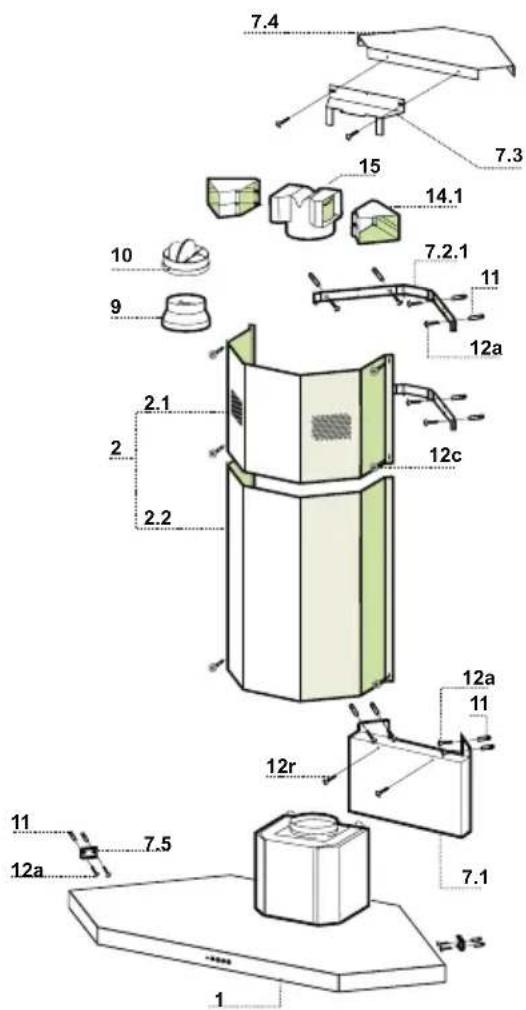

Componenti

Rif. Q.tà Componenti di Prodotto

1 1 Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri

2 1 Camino Telescopico formato da:

2.1 1 Camino Superiore

2.2 1 Camino Inferiore

9 1 Flangia di Riduzione ∅ 150-120 mm

10 1 Flangia con valvola ø 150

14.1 2 Prolunga Raccordo Uscita Aria

15 1 Raccordo Uscita Aria

Rif. Q.tà Componenti di Installazione

7.1 1 Supporto Attacco Cappa

7.2.1 2 Staffe Fissaggio Camino Superiore

7.3 1 Staffa Sostegno Raccordo

7.4 1 Supporto Staffa Sostegno Raccordo

7.5 2 Staffe di Sicurezza

11 16 Tasselli

1 Libretto Istruzioni

7.4 15 7.3 14.1 10 9 7.2.1 11 12a 2.1 2 2.2 12c 12r 12a 11 11 12a 7.5 7.1 1

INSTALLAZIONE

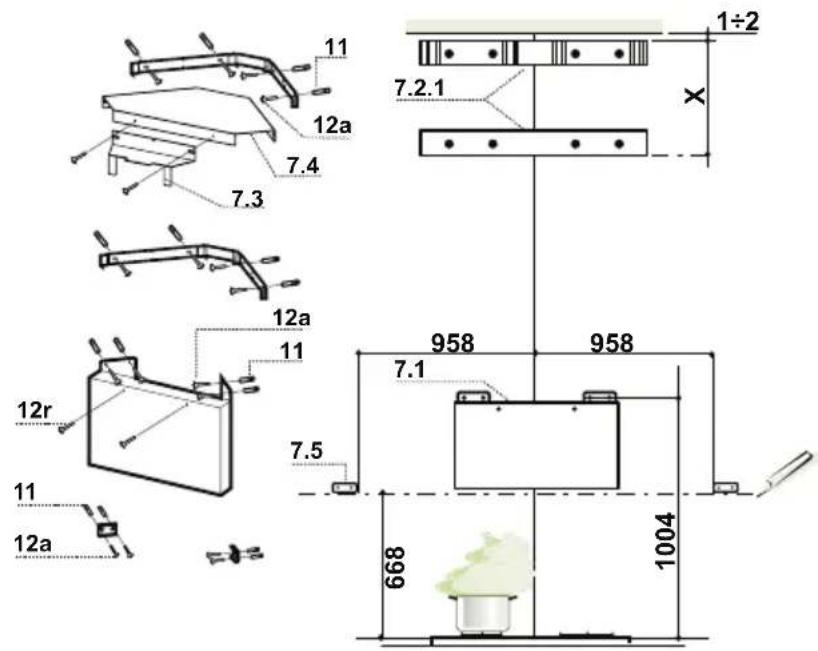

Foratura Parete e Fissaggio Staffe

Tracciare sulla Parete:

• Appoggiare come indicato la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicato la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino Superiore in dotazione).
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicato il Supporto Attacco Cappa 7.1 a 1004 mm sopra il Piano di Cot-tura, controllando l'equidistanza dei fori per il fissaggio dall'angolo della parete.
• Segnare i centri dei Fori del Supporto.
• Forare ø 8 mm i punti segnati.
• Inserire i tasselli 11 nei fori.

• Tracciare sulla Parete una linea Orizzontale a: 668 mm sopra il Piano di Cottura.

• Appoggiare come indicato le Staffe di Sicurezza 7.5 sulla linea Orizzontale di riferimento a 958 mm dall'angolo della parete controllando il livellamento.

• Segnare i centri dei Fori delle Staffe di Sicurezza.
• Forare ø 8 mm i punti segnati.
• Inserire i tasselli 11 nei fori.
• Fissare le Staffe e il Supporto, utilizzando le Viti 12a (4,2 x 44,4) in dotazione.
• In caso di installazione in versione Filtrante fissare insieme alla Staffa Superiore 7.2.1 il Sostegno 7.4, la Staffa 7.3 al Sostegno 7.4, e il raccordo Filtrante 15 alla Staffa 7.3.
• Avvitare 2 Viti 12r (4,2 x 12,7) in dotazione nei fori per il fissaggio del Corpo Cappa, posi-zionati sulla piastra frontale del Supporto Attacco Cappa, lasciando uno spazio di 5-6 mm fra il supporto e la testa della vite.

11 12a 7.4 7.3 12a 11 12r 11 12a 7.5 958 958 668 1004 1÷2 7.2.1 X 7.1

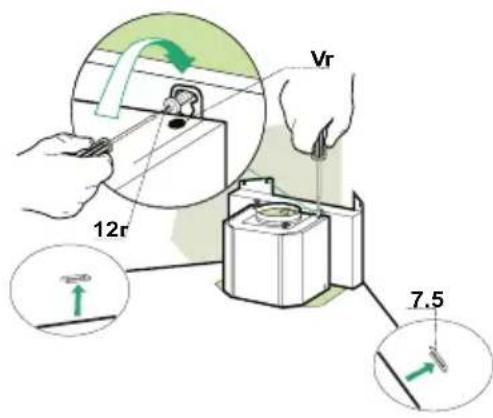

Montaggio Corpo Cappa

• Prima di agganciare il Corpo Cappa, serrare le 2 Viti Vr situate sui punti d'aggancio del Corpo Cappa.
• Agganciare il Corpo Cappa alle Viti 12r prestando attenzione che le Squadrette di sicurezza 7.5, fissate alla parete, entrino nelle apposite Sedi Laterali.
• Serrare definitivamente le Viti 12r di supporto.
• Agire sulle Viti Vr per livellare il Corpo Cappa.

Connessioni in versione aspirante

Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ø150 o 120 mm, la cui scelta è lasciata all'installatore.

Collegamento tubo ø 150

• Inserire la Flangia ∅ 150 10 sull'Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.

Collegamento tubo ø 120

• Per collegamento con tubo ø120 mm, inserire la Flangia di riduzione 9 sulla flangia ø 150 10 precedentemente installata.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• In ambedue i casi, togliere eventuali Filtri Antiodore al Carbone attivo.

Connessione in versione filtrante

• Inserire lateralmente le Prolunghe Raccordo 14.1 sul Raccordo 15.
• Inserire il Raccordo 15 nella Staffa di Sostegno 7.3 fissandolo con una Vite.
• Assicurarsi che l'uscita delle Prolunghe Raccordo 14.1 risulti in corrispondenza delle bocchette del Camino sia in orizzontale che in verticale.
• Collegare il Raccordo 15 all'Uscita del Corpo Cappa per mezzo di un tubo rigido o flessibile di ∅150 mm, la cui scelta è lasciata all'installatore.
• Assicurarsi della presenza del Filtro Antiodore al Carbone attivo.

31 electrolux Installazione/Uso

Connessione elettrica

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Rimuovere i Filtri antigrasso (vedi par. "Manutenzione") e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell'Aspiratore

• Allargare leggermente le due falde laterali, agganciarle dietro le Staffe 7.2.1 e richiuderle fino a battuta.
• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in dotazione.
• Assicurarsi che l'uscita delle Prolunghe Raccordo risulti in corrispondenza delle bocchette del Camino.

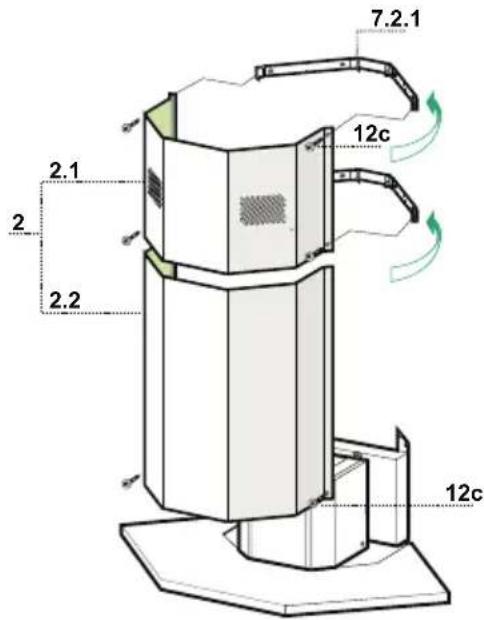

Camino inferiore

• Allargare leggermente le due falde laterali del Camino, agganciarle tra il Camino superiore e la parete e richiuderle fino a battuta.
• Fissare lateralmente la parte inferiore al Corpo Cappa, con 2 Viti 12c (2,9 x 9,5) in dotazione

7.2.1 12c 2.1 2 2.2 12c

USO

La cappa può essere accesa direttamente alla velocità desiderata, premendo il relativo tasto senza passare per il tasto 0/1 motore.

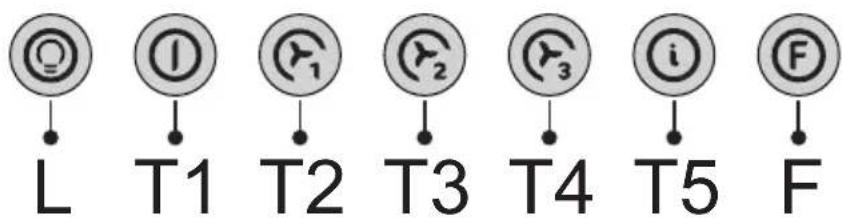

L T1 T2 T3 T4 T5 F

Tasto	Funzione base	Segnalazioni luminose
	Doppia Funzione
L	Premuto brevemente accende e spegne l'impianto di illuminazione.	Tasto spento Luci	spente
	Premendo il tasto per 2 secondi si attiva l'impianto di illuminazione in modalità "luce di cortesia". Le lampade vengono alimentate ad una potenza ridotta di circa 5W. Tale funzione può essere disinserita ripremendo il tasto per 2 secondi o premendolo brevemente per passare alla normale modalità di illuminazione. Nella modalità luce di cortesia il tasto non è illuminato.	Tasto acceso Luci	accesi
		Tasto spento Luci	di cortesia accesa
T1	Spegne il motore da qualsiasi velocità impostata T	tasto acceso Motore	attivo
		Testo spento Motore	inattivo
T2	Attiva il motore alla prima velocità	Tasto acceso
T3	Premuto brevemente attiva il motore alla seconda velocità.	Tasto acceso Seconda	velocità attiva
	Premendo per circa 2" il tasto, si attiva la funzione Delay, cioè lo spegnimento ritardato dell'apparecchio. Adatto per completare l'eliminazione di odori residui. Attivabile dalla posizione OFF e dalle velocità 1, 2, 3; si disattiva anticipatamente premendo qualsiasi tasto (T) ad eccezione di T3. Il Delay avviene secondo il seguente schema:1° velocità / OFF = 20 minuti2° velocità = 15 minuti3° velocità = 5 minuti	Tastolampeggiante	Funzione Delay attiva
T4	Attiva il motore alla terza velocità	Tasto acceso
T5	Attiva il motore alla velocità intensiva temporizzata a 5 minuti. Al termine dei 5 minuti l'apparecchio ritorna alla velocità precedentemente impostata. Nel caso di attivazione da apparecchio spento alla scadenza dei 5 minuti il sistema ritorna alla prima velocità.	Tasto acceso
F	Premuto per 4 secondi ripristina la segnalazione di allarme filtri segnalandola con il lampeggio del tasto T1. Questa procedura è eseguibile solo a motore spento.	Tasto acceso Segnala l'allarme saturazione Filtri Antigrasso Metallici e la necessità di lavarli. L'allarme entra in funzione dopo 100 ore di lavoro effettivo della Cappa.
		Tasto lampeggiante	Segnala, quando è attivato, l'allarme saturazione Filtro Antiodore al Carbone Attivo, che deve essere sostituito; devono anche essere lavati i Filtri Antigrasso Metallici. L'allarme saturazione Filtro Antiodore al Carbone Attivo entra in funzione dopo 200 ore di lavoro effettivo della Cappa. (Attivazione vedi parag. Filtro antiodore)

MANUTENZIONE

Pulizia filtri antigrasso metallici autoportanti

Reset del segnale di allarme

- Spegnere il Motore di aspirazione.

- Premere il tasto F per almeno 4 secondi, sino al lampeggio di conferma del tasto T1.

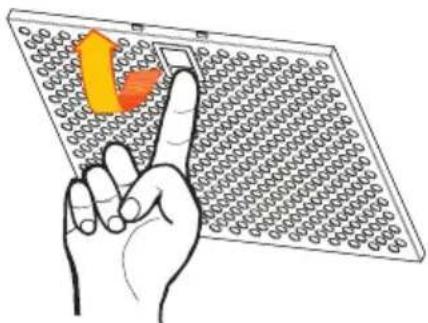

Pulizia Filtri

• Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Togliere i Filtri uno alla volta, sostenendoli con una mano men-tre con l'altra si tira la leva verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna

Sostituzione filtro al carbone attivo

Non è lavabile e non è rigenerabile, va sostituito quando il tasto F lampeggia o almeno ogni 4 mesi. La segnalazione di allarme si verifica solo quando é azionato il Motore di aspirazione.

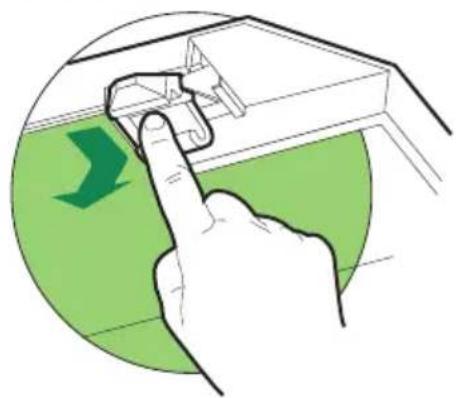

Attivazione/Disattivazione del se- gnale di allarme

• Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va attivata al momento dell'installazione o successivamente.
• Spegnere le Luci e il Motore di aspirazione.
• Scollegare l'alimentazione di rete della Cappa sfilando il connettore del Cavo Alimentazione dal gruppo motore o azionando l'Interruttore bipolare interposto sull'alimentazione di Rete o agendo sull'Interruttore generale.

- Ripristinare il collegamento tenendo premuto il tasto T2.

- Rilasciare il tasto, i tasti L, T2 e F sono accesi in posizione fissa.

- Entro 3 secondi premere il tasto F sino al lampeggio di conferma del tasto stesso:

- 2 lampeggi - Allarme saturazione Filtro antiodore al Carbone ATTI-VATO

- 1 lampeggio - Allarme saturazione Filtro antiodore al Carbone DISAT-TIVATO

- 2 lampeggi - Allarme saturazione Filtro antiodore al Carbone ATTI- VATO - 1 lampeggio - Allarme saturazione Filtro antiodore al Carbone DISAT- TIVATO

Reset del segnale di allarme

• Spegnere il Motore di aspirazione.
• Premere il tasto F per almeno 4 secondi, sino al lampeggio di conferma del Tasto T1.

Sostituzione Filtro

• Aprire il pannello tirandolo.
• Togliere i Filtri antigrasso metallici.
• Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo sugli appositi agganci.
• Montare il nuovo Filtro agganciandolo nella sua sede.
• Rimontare i Filtri antigrasso metallici.
• Richiudere il pannello di aspirazione.

Sostituzione Lampade

Lampade alogene da 20 W

• Togliere le due viti che fissano il Supporto illuminazione e sfilarlo dalla Cappa.
• Estrarre la Lampada dal Supporto.
• Sostituirla con una nuova di uguali caratteristiche, facendo attenzione di inserire correttamente i due spinotti nella sede del Supporto.
• Rimontare il Supporto fissandola con le due Viti pre-cedentemente tolte.
